氧化沟计算

3.3.3 carrousel 氧化沟

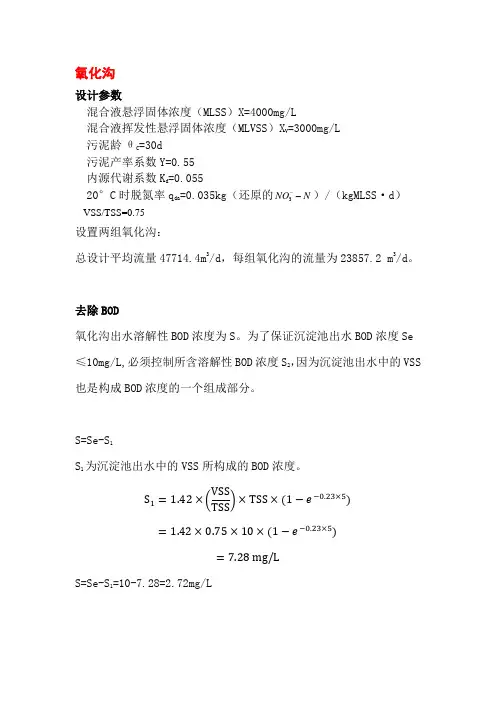

假设沉砂池出水BOD =200mg/L ，氧化沟出水BOD =20mg/L 。

图6 氧化沟计算图

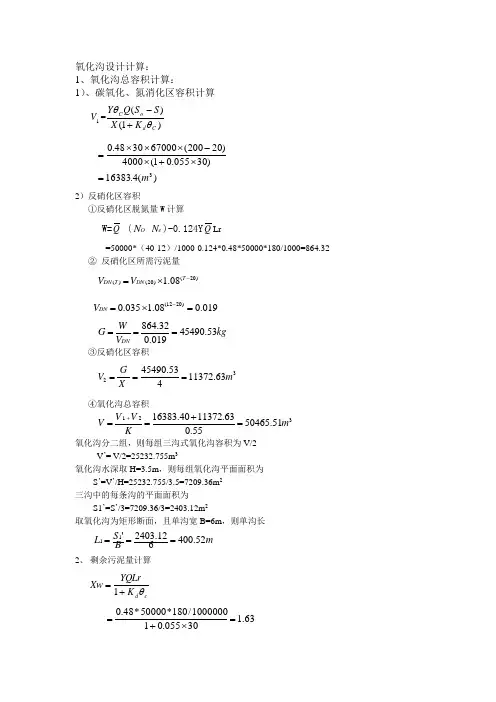

（1）氧化沟所需容积V

设污泥负荷N S =0.06kgBOD 5/(kgMLSS·d)

污泥回流比R =100%，污泥回流浓度X R =6000mg/L （6kg/m 3）

混合液污泥浓度

()2006000100%3100/11100%R ss X R X mg l R +?+?===++

氧化沟所需容积 30()60000(20020)58065()0.063100e s Q L L V m N X -?-=

==? （2）氧化沟平面尺寸的确定

设池数为两个，则每个池子的容积V 0为：

V=V/2=0.5×58065=29032(m 3)

设池宽w =13m ，池深h =4.5m ，超高h 1=0.5m （采用曝气转碟曝气），则池长为

220329032313 4.53313132()4413 4.5V w h l w m wh ππ--??=+=+?=??

所以氧化沟的工艺尺寸为：132m （长）×52m （宽）×5m （高）×2（池数）

（3）校核

氧化沟有效容积：

()'23643328926()V l w wh w h m π??=-+=??

BOD-SS 负荷：

05()600001800.06kgBOD /(kgMLSS 580653100e s Q L L N VX -?===?

=0.06kgBOD 5/(kgMLSS·d)（在0.03~0.15范围之间）

容积负荷：

3

30560000200100.21/()58065V QL N kgBOD m d V -??=== （在0.2~0.4

范围之间）

水力停留时间：

24245806523.2()60000V T h Q ?===（在10~48小时之间）

污泥回流比：

3100200 1.060003100R X ss R X X --===--（在50%~100%之间）

污泥龄：

58065310015()20060000C VX t d ss Q ?===??（在10~20天去除BOD 并消化）

（4）曝气设备必要需氧量（SOR ）

设去除1kgBOD 需氧2kg ，则每天实际需氧量

AOR=L r ×Q ×2=（200-20）×10-3×60000×2=21600kg/d

标准条件下必须的供氧量（SOR ） ()2076011.024()24sw

t S A AOR C SOR C C p αβ-=??-

2020216008.8476011210(/)1.0240.93(0.978.84 1.5)76024kg h -?=??=???-

C SW =8.84mg/L ，C S =8.84mg/L （假设水温为20℃），C A =1.5mg/L ；

α、β—修正系数，利用延时曝气法α=0.93，β=0.97；

P —当地大气压强，P =760mmHg 。

由于有2个氧化沟池子，每个池子每小时需氧量为

()01209()605/22SOR SOR kg h ===

选用ZD 型转碟曝气机，ZD -12型（电机功率37kw ）8台×2池。

转碟安装间距，

4(3)362()8l w w D m π-+==

1.1 纤维回收间

针对该造纸中段废水的特点和出水排放标准的要求，在Carrousel 氧化沟生化处理前采用了纤维回收技术措施。纤维回收设备采用平面尼龙斜网，放置于框架结构纤维回收间的二层地面之上，斜网网目：80~100 目，60°倾斜安放，斜网总面积150m2，分两排布置，中间为高位布水渠，污水经过斜网后细小的纤维物质大部分被截留在斜网上面，通过斜网的出水进入初沉池，被截留的纤维物质被重新利用造纸。

3.1 纤维回收

纤维回收采用平面尼龙斜网的形式，由于造纸废水中含有较多的粘性物质，尼龙斜网比较容易堵塞，清洗困难，须加稀盐酸清洗，同时回收的纤维流动性差，工人的劳动强度大，工作环境差。因此，纤维回收采用栅缝0.2mm 左右的机械转鼓细格栅微滤机，并配带高压水冲洗设施，以减少工人的劳动强度，改善操作环境，提高纤维回收和收集的效率，减少后续处理的负荷。
