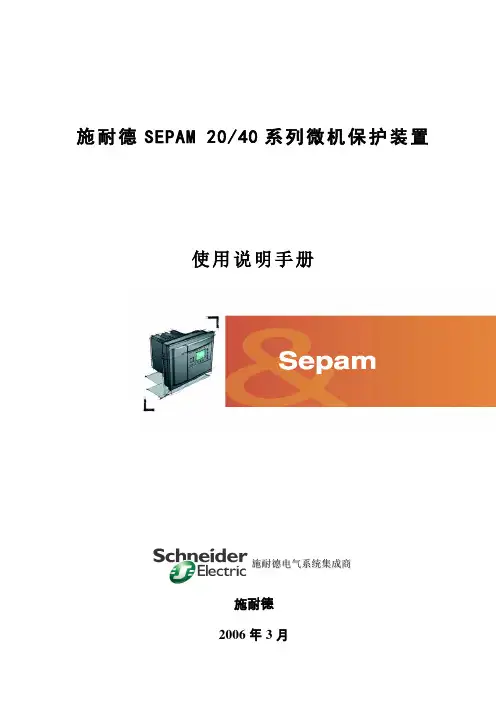

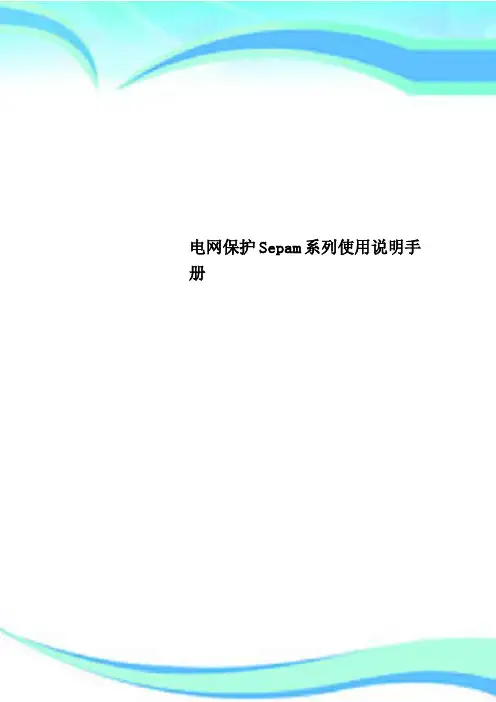

电网保护Sepam系列使用说明手册————————————————————————————————作者：————————————————————————————————日期：2施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V D C)；M ES114E (110V AC/D C)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
2Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表: 名称端子号功能适用Sepam类型S20 T20 M20 B21, B22 逻辑输入I11 M1, M2 分闸位置其他(自定义使用)⑴■■■■■■■■I12 M4, M5 合闸位置其他(自定义使用)⑴■■■■■■■■I13 M7, M8 逻辑分辨, 接收闭锁整定组A/B切换其他(自定义使用) ■■■■■■■■■I14 M10, M11 外部复位外部跳闸4其他(自定义使用) ■■■■■■■■■■■■I21 K1, K2 外部跳闸1外部网络同步其他(自定义使用) ■■■■■■■■■■■■I22 K4, K6 外部跳闸2电动机重起其他(自定义使用) ■■■■■■■■■I23 K4, K7 外部跳闸3瓦斯报警转子旋转方向检测其他(自定义使用) ■■■■■■■■■■I24 K4, K8 储能结束位置温度报警其他(自定义使用) ■■■■■■■■■I25 K4, K9 禁止遥控SF6压力域值1其他(自定义使用) ■■■■■■■■I26 K4, K10 SF6压力域值2热整定切换闭锁热过载保护禁止重合闸其他(自定义使用) ■■■■■■■■■■■■■逻辑输出O1 A4, A5 跳闸其他(自定义使用)⑴■■■■■■■■O2 A7, A8 禁止合闸其他(自定义使用)⑴■■■■■■■■O3 A10, A11 逻辑闭锁输出其他(自定义使用) ■■■■■■■■O4 A13,A14,A15 继电器故障(看门狗)其他(自定义使用) ■■■■■■■■3其他(自定义使用)⑴■■■■O12 L5, L6 其他(自定义使用) ■■■■O13 L8, L9 其他(自定义使用) ■■■■O14 L11, L12 其他(自定义使用) ■■■■注: ⑴当使用断路器控制功能时，该功能不可使用。
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德电气系统集成商施耐德2006年3月目录第一章 SEP AM微机保护装置的构造与功能 2 第二章面板操作说明7 第三章运行注意事项及故障显示17 第四章保护整定内容及范围19 第五章计算机软件的操作28 第六章富友嘉园10kV中心站备自投功能设置53 第七章调试、测试原则和方法59附件：富友嘉园10kV中心站保护整定清单1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单1第一章S EPA M微机保护装置的构造与功能S e pa m20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：M E S114 (24V~250V D C)；M ES114E (110V AC/DC)；M ES114F(220V AC/DC)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
23⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6 4压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
施耐德SEPAM 20/40系列微机保护装置使用说明手册施耐德2006年3月 目录第一章 SEPAM 微机保护装置的构造与功能 2 第二章 面板操作说明 7 第三章 运行注意事项及故障显示 17 第四章 保护整定内容及范围 19 第五章 计算机软件的操作 28 第六章 富友嘉园10kV 中心站备自投功能设置 53 第七章调试、测试原则和方法 59附件：富友嘉园10kV 中心站保护整定清单施耐德电气系统集成商1：进线保护整定清单2：出线保护整定清单3：分段保护整定清单4：自切保护整定清单第一章S E PA M微机保护装置的构造与功能S e pa m 20和40保护和测量单元系列产品适用于各种电压等级的工业、商业与民用等公共变电站中电力设备和配电网的保护。
保护、测量、监控等功能详见产品选型表。
S e pa m 20和40系列产品是由保护和测量单元本体和逻辑输入/输出、通讯接口、温度传感器、模拟量输出等扩展模块组成。
保护和测量单元本体是保护、测量、监视及控制的中心处理部分。
它将由各个模块及信号输入所采集的数字和模拟信号加以处理，从而实现保护、测量、监视及控制的功能。
本体正面含有液晶显示面板，操作按钮及状态指示灯；背面含有电压/电流采集输入端子、四个基本的逻辑输出口和连接各种模块的接口。
逻辑输入/输出模块用于各种状态开关量的输入及控制和信号的接点输出。
按照开关量输入所相配合的辅助电源电压等级分为3种类型，分别是：ME S114 (24V~250V DC)；M ES114E (110V A C/DC)；ME S114F (220V A C/D C)。
其模块共有10个逻辑信号输入和4个逻辑信号输出。
Sepam 20系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注: ⑴当使用断路器控制功能时，该功能不可使用。
Sepam 40系列(含有MES114/MES114E/MES114F)逻辑输入/输出定义表:注:⑴在Sepam S40,S41和S42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、储能到位、禁止遥控、SF6压力、禁止重合闸、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑵在Sepam T40和T42中，此逻辑输入口可以在逻辑分辨、外部复位、外部跳闸、瓦斯/气体跳闸、温度跳闸、压力跳闸、瓦斯/气体报警、温度报警、压力报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑶在Sepam M41中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、电动机重起、转子旋转方向检测、闭锁欠流保护、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑷在Sepam G40中，此逻辑输入口可以在外部复位、外部跳闸、温度跳闸、温度报警、储能到位、禁止遥控、SF6压力、闭锁热过载保护、热整定切换、禁止合闸、分闸命令、合闸命令、相电压互感器熔丝熔断、剩余电压互感器熔丝熔断、外部正有功能量计数器、外部负有功能量计数器、外部正无功能量计数器及外部正无功能量计数器的功能中任选其一；⑸当使用断路器控制功能时，该功能不可使用。
