当前位置:文档之家› INCONEL 718合金(UNS N07718)

INCONEL 718合金(UNS N07718)

INCONEL 718合金(UNS N07718)
INCONEL 718合金(UNS N07718)

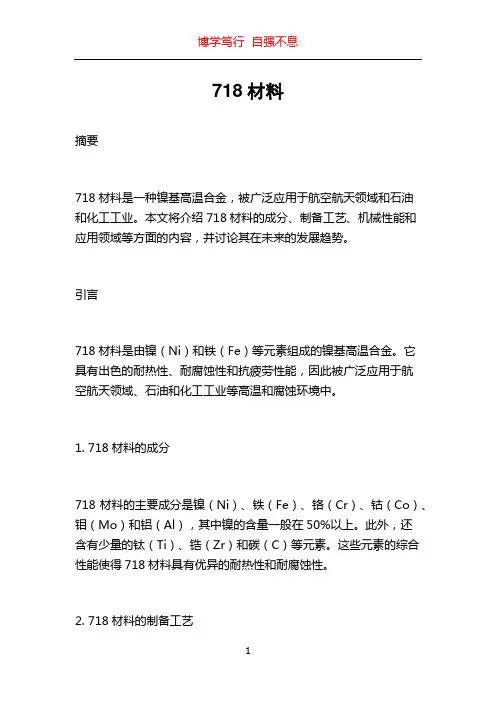

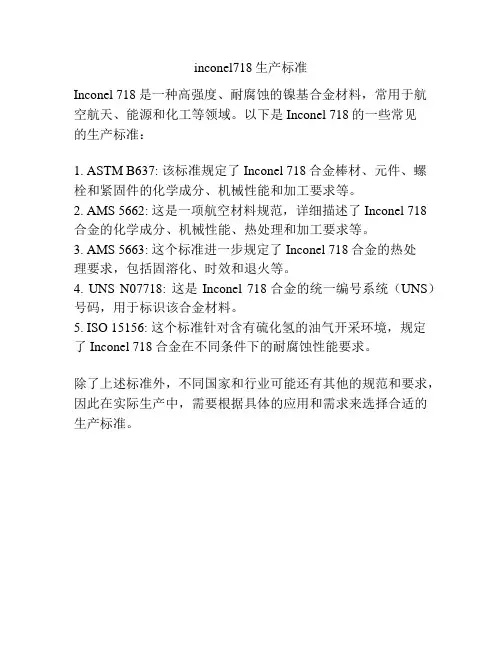

Inconel 718

Inconel718合金是含铌、钼的沉淀硬化型镍铬铁合金,在650℃以下时具有高强

度、良好的韧性以及在高低温环境均具有耐腐蚀性。其状态可以是固溶处理或沉淀硬化态。

热处理和机械特性

对于大部分用处, INCONEL

718合金需要做退火和淬硬处理。INCONEL 718合金由二级的淬火硬化成必定的金属晶阵。在593~815℃的热处理下,这些镍(铝、钛、铌)生了改动。由于完全进行了冶金反应,那些铝、钛、铌等金属要素完全溶解在了合金相矩阵中均匀扩散);假如这些元素以其他的方法结晶出来或许以某种方法组成的不会构成要求的满足强度。为了完结这些功用,合金材料必须首要进行退火热处理。

对于INCONEL 718合金,一般选用两种热处理方法:

方案1 加热到926~1010℃,水中快速冷却至室温,然后升温至718℃保

炉冷至621℃,在621℃坚持18个小时作为时效处理,随后在空气中冷却至室温。

方案2 加热到1037~1065℃,水中快速冷却至室温,然后升温至760℃坚持1 0个小时

炉冷至648℃,在649℃坚持二十个小时作为时效处理,随后在空气中冷却至室温。

如果这种材料是用于机加工、成型加工或许焊接,在工厂中买到的材料通处理或消除应力处理的。在最大延展率的状态下进行成型加工。成型加工后,按照每体的运用要求进行热处理。

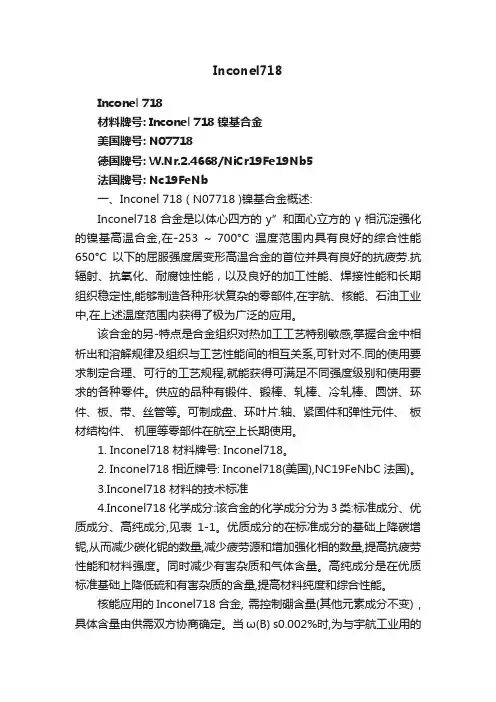

Inconel

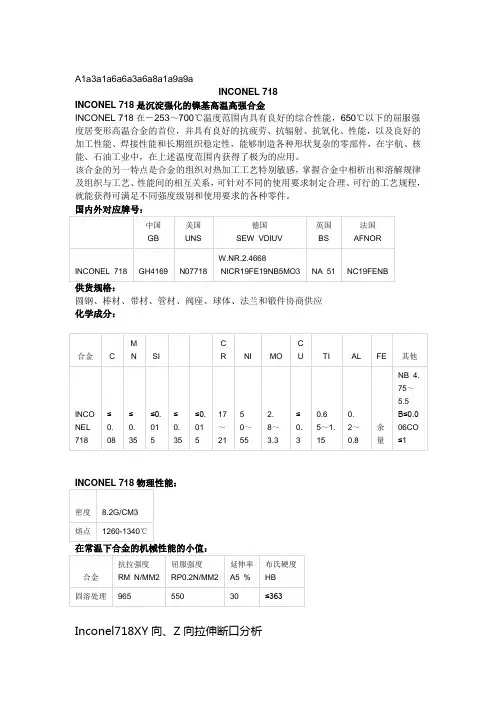

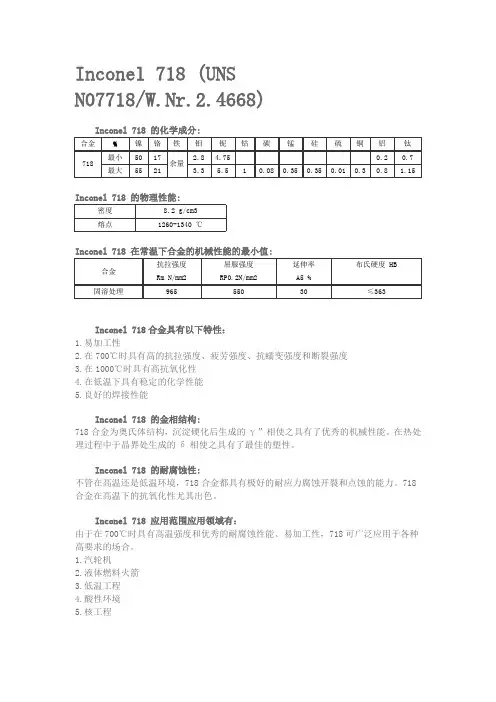

718是一种高强度耐腐蚀用于-252℃到704℃环境下的镍基合金材料,其化学成分

这种可硬化的合金具有很好的塑性,甚至能加工成各种复杂的零部件;具有很好的焊接特性,尤其是能有效抑制焊接破裂现象的产生,效果比较明显。

Inconel718合金具有良好的塑性、延展性、疲劳特性、蠕变特性、抗拉强度,所以被广泛的应用于各个领域。比较典型的是应用于液体火箭、柱状体、防护套和各种各样飞行器上的成型板金件、地上的燃气涡轮发动机、低温储存罐。也能用于扣件和仪器零部件。

物理常数和热特性

Inconel718的物理常数,杨氏摸量、扭转系数等列于表3、4中,热特性系数这些表格中的数值由于化学含量和测试环境的不同可能会有稍微的出入。这些都是一般的通用参数,而不是对于某种具体的工程项目。

物理性能

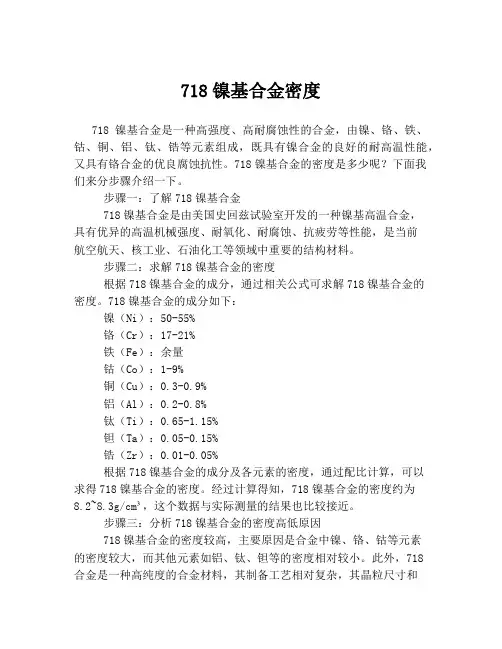

密度密度ρ=8.24g/cm3

熔化温度范围熔化温度范围1260~1320℃

加工和热处理

Inconel718合金在机械加工范畴属难加工材料。

预热

工件在加热之前和加热进程中都有必要进行表面收拾,坚持表面清洁。若加热环境含有硫、磷、铅或其他低熔点金属,Inconel718合金将变脆。杂质来源于做符号的油漆、粉笔、润滑油、水、燃料等。燃料的硫含量要低,如液化气和天然气的杂质含量要低于0.1%,城市煤气的硫含量要低于0.25g/m3,石油气的硫含量低于0.5%是志向的。

加热的电炉好要具有较准确的控温才干,炉气有必要为中性或弱碱性,应避免炉气成分在氧化性和还原性中不坚定。

热加工

Inconel718合金合适的热加工温度为1120-900℃,冷却方法可所以水淬或其他快速冷却方法,热加工后应及时退火以保证得到佳的功用。热加工时材料应加热到加工温度的上限,为了保证加工时的塑性,变形量达到20%时的终加工温度不该低于960℃。

冷加工

冷加工应在固溶处理后进行,Inconel718的加工硬化率大于奥氏体不锈钢,因此加工设备应作相应调整,并且在冷加工进程中应有中心退火进程。

热处理

不同的固溶处理和时效处理工艺会得到不同的材料功用。因为γ”相的涣散速率较低,所以通过长期的时效处理能使Inconel718合金取得佳的机械功用。

打磨

在Inconel718工件焊缝附近的氧化物要比不锈钢的更难以去除,需要用细砂带打磨,在硝酸和氢氟酸的混合酸中酸洗之前,也要用砂纸去除氧化物或进行盐浴预处理。

机加工

Inconel718的机加工需在固溶处理后进行,要考虑到材料的加工硬化性,与奥氏体不锈钢不同的是, Inconel718合适选用低表面切削速度。

高温合金相关

高温合金 高温合金:是指以铁、镍、钴为基,能在600℃以上的高温及一定应力作用下长期工作的一类金属材料。高温合金为单一奥氏体基体组织,且其合金化程度很高,在各种温度下均具有良好的组织稳定性和使用的可靠性。高温合金主要用于固体火箭发动机及燃气轮机的 4 大热端部件,即导向器、涡轮叶片、涡轮盘和燃烧室。就目前使用的高温合金来看,镍基高温合金的使用范围远远大于铁基和钴基高温合。 发展概况:普通锻造---铸造高温合金---定向凝固高温合金---单晶 高温合金----弥散强化高温合金和纤维增强的高温合金。 ODS高温合金: (1)生产工艺:DS 高温合金都是采用MA技术将超细的氧化物颗粒均匀地分散到合金基体中。含有弥散氧化物颗粒的机械合金化 粉末经固结处理后,便可得到密实的合金材料。 原始粉末-机械和金-装套,除气-封焊-热挤-形变加工-再结晶退火-探伤检测-成品 高温合金熔炼新技术: 高温合金成型方法:熔模精密铸造,铸锭冶金(包括挤压、轧制、锻造等)粉末冶金,定向凝固。

高温合金的几种成型方法的工艺路线 熔模精密铸造 熔模精密铸造也叫失蜡铸造,采用可溶一次性蜡模和一次性陶瓷型壳及陶瓷型芯铸造成型的方法。这种方法非常适合生产尺寸公差小、薄壁、拔模斜度小和表面光洁度大的铸件用该方法生产的铸件尺寸精度高,表面质量好,,经常不需要特殊的处理就能直接装配使用。 基本工艺流程为:将耐火材料和粘结剂配制成粘度适中的浆料,把表面清洁、尺寸精确的蜡模在浆料里浸蘸,撒砂。待其干燥后,重复多次蘸浆、撒砂步骤,每一层浆料的粘度与所撒得砂的粒度都有变化,一般面层为细沙,背层为粗砂;最后一层只挂浆,不撒砂;待型壳充分干燥后,用水蒸汽或热水进行脱蜡,最后进行焙烧,使型壳具有一定强度。浇注铸件前,型壳要预热到一定温度,以保证金属具有较好的流动性;浇注金属液,待铸件凝固后,除壳,清砂,得到所需铸件。其工艺程见图所示。

低合金高强度结构钢GBT

低合金高强度结构钢GB/T 1591-2008 一,范围 本标准规定了低合金高强度结构钢的牌号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。 二,规范引用文件 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.5 钢铁酸溶硅和全硅含量的测定还原性硅酸盐分 分光光度法 GB/T 223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T 223.12钢铁及合金化学分析方法碳酸钠分离-二笨碳酰 二肼光度法测铬含量 GB/T 223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量 GB/T 223.16钢铁及合金化学分析方法变色酸光度法测钛含量GB/T 223.19钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜含量 GB/T 223.23钢铁及合金镍含量的测定丁二酮肟分光光度法 GB/T 223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法GB/T 223.37钢铁及合金化学分析方法蒸馏分离腚酚蓝光度法测定氮含量 GB/T 223.40 钢铁及合金铌含量的测定氯磺酚S分光光度法

GB/T 223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷含量 GB/T 223.63钢铁及合金化学分析方法高锰酸钾光度法测锰量GB/T 223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T 223.69 钢铁及合金碳含量的测定管式炉燃烧气体容量法GB/T 223.78钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T 228 金属材料室温拉伸试验方法(ISO 6892) GB/T 229 金属材料夏比摆锤冲击试验方法验方法(ISO 148) GB/T 232 金属材料弯曲试验方法(ISO 7438) GB/T 247 钢板和钢带包装、标志、质量证明书的一般规定GB/T 2101 型钢验收包装、标志、质量证明书的一般规定GB/T 2975 钢及钢产品力学性能试验取样位置及试样的制备(ISO 377) GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析法GB/T 5313 厚度方向性能钢板(ISO 7778) GB/T 17505 钢及钢产品交货一般技术要求(ISO 404) GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法(ISO 14284) GB/T 20125低合金钢多元素的测定(ISO 7778)电感耦合等离子体原子发射光谱法 YB/T 冶金技术标准的数值修约与检测数据的判定原则

形态记忆合金材料论文

题目:关于形态记忆合金的研究进展 摘要:形态记忆合金是新兴的材料,本文主要讨论形状记忆合金相关内容,扼要地叙述了形状记忆合金的发现以及发展历史和分类, 介绍了形状记忆合金在工程中应用的现状以及发展前景。记忆合金作为一种使用价值比较广泛额材料,我们有理由相信形状记忆合金的发展前途是相当广泛的,也必将造福于人类。此外,通过这些介绍使人们能够真正的理解和认识这种新的材料——形态记忆合金。 关键字::形状记忆合金、探索、各领域应用、形状记忆合金效应 正文: 一,形态记忆合金简介。 形状记忆合金(Shape Memory Alloy ,SMA) 是指具有一定初始形状的合金在低温下经塑性形变并固定成另一种形状后,通过加热到某一临界温度以上又可恢复成初始形状的一类合金。形状记忆合金具有的能够记住其原始形状的功能称为形状记忆效应(Shape Memory Effect ,SME) 。研究表明, 很多合金材料都具有SME ,但只有在形状变化过程中产生较大回复应变和较大形状回复力的,才具有利用价值。到目前为止,应用得最多的是Ni2Ti 合金和铜基合金(CuZnAl 和CuAlNi) 。 形状记忆合金作为一种特殊的新型功能材料,是集感知与驱动于一体的智能材料,因其功能独特,可以制作小巧玲珑、高度自动化、性能可靠的元器件而备受瞩目,并获得了广泛关注。 二、形态记忆合金分类及原理

形态记忆合金种类繁多,在现在情况来看,记忆合金主要分为以下几种: (1)单程记忆效应:形状记忆合金在较低的温度下变形,加热后可恢复变形前的形状,这种只在加热过程中存在的形状记忆现象称为单程记忆效应。 (2)双程记忆效应:某些合金加热时恢复高温相形状,冷却时又能恢复低温相形状,称为双程记忆效应。 (3)全程记忆效应:加热时恢复高温相形状,冷却时变为形状相同而取向相反的低温相形状,称为全程记忆效应。 至今为止发现的记忆合金体系Au-Cd、Ag-Cd、Cu-Zn、Cu-Zn-Al、Cu-Zn-Sn、Cu-Zn-Si、Cu-Sn、Cu-Zn-Ga、In-Ti、Au-Cu-Zn、Fe-Pt、Ti-Ni、Ti-Ni-Pd、Ti-Nb、U-Nb和Fe-Mn-Si等。 三、形态记忆合金的发展。 1932年瑞典人欧勒特在观察某种金镉合金的性能时,首次发现形状记忆效应。 1938年哈佛大学的研究人员在一种铜锌合金中发现了一种随温度的升高和降低而逐渐增大或缩小的形状变化,但是此时并未引起人们的广泛注意。 1962年美国海军实验室在开发新型舰船材料时,在Ti-Ni合金中发现把直条形的材料加工成弯曲形状,经加热后它的形状又恢复到原来的直条形,引起了材料科学界与工业界的重视,从此形状记忆合金引起了极大的关注。

高温合金材料项目可行性研究报告

高温合金材料项目 可行性研究报告 xxx实业发展公司

第一章概述 一、项目概况 (一)项目名称 高温合金材料项目 高温合金材料最初主要应用于航空航天领域,由于其良好的耐高温,耐腐蚀等性能,逐渐被应用到电力,船舰,汽车,冶金,玻璃制造,原子能等工业领域,从而大大的拓展了应用领域。随着高温合金的发展,新型高温合金材料的出现,高温合金的市场需求处于逐步扩大和增长的趋势。 (二)项目选址 xx科技园 项目属于相关制造行业,投资项目对其生产工艺流程、设施布置等都有较为严格的标准化要求,为了更好地发挥其经济效益并综合考虑环境等多方面的因素,根据项目选址的一般原则和项目建设地的实际情况,该项目选址应遵循以下基本原则的要求。 (三)项目用地规模 项目总用地面积57108.54平方米(折合约85.62亩)。 (四)项目用地控制指标 该工程规划建筑系数55.40%,建筑容积率1.32,建设区域绿化覆盖率5.70%,固定资产投资强度173.07万元/亩。

(五)土建工程指标 项目净用地面积57108.54平方米,建筑物基底占地面积31638.13平方米,总建筑面积75383.27平方米,其中:规划建设主体工程55544.54平方米,项目规划绿化面积4293.28平方米。 (六)设备选型方案 项目计划购置设备共计109台(套),设备购置费6901.29万元。 (七)节能分析 1、项目年用电量1077285.84千瓦时,折合132.40吨标准煤。 2、项目年总用水量49092.48立方米,折合4.19吨标准煤。 3、“高温合金材料项目投资建设项目”,年用电量1077285.84千瓦时,年总用水量49092.48立方米,项目年综合总耗能量(当量值)136.59吨标准煤/年。达产年综合节能量40.80吨标准煤/年,项目总节能率 23.53%,能源利用效果良好。 (八)环境保护 项目符合xx科技园发展规划,符合xx科技园产业结构调整规划和国家的产业发展政策;对产生的各类污染物都采取了切实可行的治理措施,严格控制在国家规定的排放标准内,项目建设不会对区域生态环境产生明显的影响。 (九)项目总投资及资金构成

高温合金制备工艺技术

1 CN02128856.9 一种抗金属灰化的镍基高温合金 2 CN02133773.X 汽轮机汽封用高温合金弹簧及其加工方法和检验装置 3 CN01136127.1 耐高温磨耗辊轮修护用焊接合金材料 4 CN02131317.2 一种兼顾高温蠕变与韧性的Fe-Cr-Ni基铸造合金及其制法 5 CN02155647.4 一种超高碳Cr-Ni-C高温耐磨合金材料 6 CN02155648.2 一种高温耐磨耐蚀Ni-Mo-Si金属硅化物合金材料 7 CN02150476.8 高温合金的电化学分解方法 8 CN01135231.0 抗高温磨粒磨损堆焊合金材料 9 CN02157794.3 电弧炉冶炼镍基高温合金的工艺方法 10 CN02145569.4 耐高温抗氧化贱金属铜银合金组合物及其生产方法 11 CN00816047.3 具有良好耐高温氧化性的耐热合金的制备方法 12 CN02121274.0 一种铬基高温合金 13 CN02128855.0 一种抗金属灰化、炭化铁镍铬基铸造高温合金 14 CN02116369.3 高温镍氢电池用贮氢合金材料及制法 15 CN02129176.4 高温耐磨耐腐蚀Cr-Ni-Si金属硅化物合金材料 16 CN02157165.1 耐高温腐蚀合金、热障涂层材料、涡轮机构件及燃气涡轮机 17 CN01138854.4 一种单晶高温合金定向凝固过程温度场数据自动采集方法 18 CN02100328.9 提高TiAl合金抗高温氧化的铬改性铝化物涂层的制备 19 CN02154585.5 铜基合金及其制造方法以及铜基合金制气化器等的耐高温性部件 20 CN02122933.3 长轴类高温合金大锻件整体锻造工艺 21 CN01810058.9 表面合金化的高温合金 22 CN03131144.X 一种抗金属灰化高强度高温耐蚀合金 23 CN03111619.1 一种耐高温耐磨损高强度合金的制备方法 24 CN96115293.1 一种镍基高温合金锻件和棒材获得均匀超细晶粒的方法 25 CN96123394.X 一种由铁-镍超级高温合金组成的耐高温材料体的制造方法 26 CN96103277.4 耐高温低膨胀锌基耐磨合金 27 CN96106513.3 一种合金钢、特种钢、高温合金管的制造方法 28 CN96107076.5 高强度镍基铸造高温合金 29 CN85102472 高温耐热铁基合金 30 CN85105832 高温合金盐浴渗硼剂及其制备方法 31 CN85103156 提高高温合金锻造质量的一种简单新工艺 32 CN85100649 超高温耐磨铸造镍基合金 33 CN85101950 高碳低合金钢高温形变球化退火工艺 34 CN85102029 镍基高温合金可锻性改进 35 CN86108069 耐高温冲击磨损等离子喷焊镍基合金加碳化物复合粉末涂层材料 36 CN88100515 改进选定的铬-钼改良型合金钢高温特性和可焊性的方法 37 CN87101772 电气开关用的高温触点合金 38 CN88104319.2 高温用快速凝固含硅铝基合金 39 CN88100747.1 无稀土高温超导合金及其制备方法 40 CN88100441.3 高温自润滑镍基合金 41 CN89105034.5 一种提高高温合金性能的方法 42 CN89109243.9 供超高温合金用的富集钇的铝化物涂层 43 CN90109970.8 抗氧化的低膨胀高温合金

形状记忆合金的应用现状与发展趋势

形状记忆合金的应用现状与发展趋势 摘要:综述了形状记忆合金的发展概况,简要介绍了形状记忆合金在不同领域的应用现状,分析了当前形状记忆合金研究中存在的问题,指出了今后的发展前景与研究方向。 关键词:形状记忆合金、形状记忆合金效应、应用 一、引言 形状记忆合金(Shape Memory Alloy ,SMA) 是指具有一定初始形状的合金在低温下经塑性形变并固定成另一种形状后,通过加热到某一临界温度以上又可恢复成初始形状的一类合金。形状记忆合金具有的能够记住其原始形状的功能称为形状记忆效应(Shape Memory Effect ,SME) 。 形状记忆合金作为一种特殊的新型功能材料,是集感知与驱动于一体的智能材料,因其功能独特,可以制作小巧玲珑、高度自动化、性能可靠的元器件而备受瞩目,并获得了广泛应用。 二、形状记忆合金的发展史与现状 在金属中发现现状记忆效应最早追溯到20世纪30年代。1938年。当时美国的 Greningerh和Mooradian在Cu-Zn合金小发现了马氏体的热弹件转变。随后,前苏联的Kurdiumov对这种行为进行了研究。1951年美国的Chang相Read 在Au47·5Cd(%原子)合金中用光学显微镜观察到马氏体界面随温度的变化发生迁动。这是最早观察到金属形状记忆效应的报道。数年后,Burkhart 在In-Ti 合金中观察到同样的现象。然而在当时,这些现象的发现只被看作是个别材料的特殊现象而未能引起人们足够的兴趣和重视。直至1963年,美国海军武器实验室的Buehler等人发现了Ni-Ti合金中的的形状记忆效应,才开创了“形状记忆”的实用阶断[1]。

形状记忆合金文献综述

形状记忆合金性能及其应用 摘要:形状记忆合金具有形状记忆效应、超弹性效应、高阻尼特性、电阻突变效应以 及弹性模量随温度变化等一般金属不具备的力学特性,使其在仪器仪表、自动控制、机器人、机械制造、汽车、航天航空、生物医学等工程领域都能发挥重要的作用,对其本 构性能和在工程应用中的性能的研究十分必要。形状记忆合金作为一种特殊的新型功能 材料,是集感知与驱动于一体的智能材料,因其功能独特,可以制作小巧玲珑、高度自动化、性能可靠的元器件而备受瞩目,并获得了广泛应用。 关键字:形状记忆合金形状记忆合金效应分类应用 1形状记忆合金简介 1.1 形状记忆材料是指具有形状记忆效应(shape memory effect,简称SME)的材料。形 状记忆效应是指将材料在一定条件下进行一定限度以内的变形后,再对材料施加适当的 外界条件,材料的变形随之消失而回复到变形前的形状的现象。通常称有SME的金属材料为形状记忆合金(shape memory alloys,简称SMA)。研究表明, 很多合金材料都具有SME ,但只有在形状变化过程中产生较大回复应变和较大形状回复力的,才具有利用价值。到目前为止,应用得最多的是Ni2Ti 合金和铜基合金(CuZnAl 和CuAlNi) 。 1.2 至今为止发现的记忆合金体系: Au-Cd、Ag-Cd、Cu-Zn、Cu-Zn-Al、Cu-Zn-Sn、Cu-Zn-Si、Cu-Sn、Cu-Zn-Ga、In-Ti、Au-Cu-Zn、Fe-Pt、Ti-Ni、Ti-Ni-Pd、Ti-Nb、U-Nb和Fe-Mn-Si等。 1.3 形状记忆合金的历史只有70多年,开发迄今不过20余年,但由于其在各领域的特效应用,正广为世人所瞩目,被誉为"神奇的功能材料",其实用价值相当广泛,其应用范围涉及机械、电子、化工、宇航、能源和医疗等许多领域。 2形状记忆合金效应分类 2.1 单程记忆效应 形状记忆合金在较低的温度下变形,加热后可恢复变形前的形状,这种只在加热过

铝合金轮毂热处理

铝合金轮毂热处理

————————————————————————————————作者: ————————————————————————————————日期: ?

铝合金轮毂热处理 1、铝合金轮毂热处理过程及重要性 热处理就是以一定的加热速度,升到某一温度下保温一定时间并以一定的速度冷却,得到某种合金组织和性能要求的一种加工方法。其主要目的是:提高力学性能,增强耐腐性能,改善加工性能,获得尺寸的稳定性。 铸造铝合金轮毂选用的材料是A356铝合金(美国牌号),对应的国内合金牌号为ZL101,属铝-硅系铸造合金,通常采用T6热处理工艺,含义如下表: 表1 热处理状态代号、名称及特点 代号热处理状态名称目的 T1人工时效提高硬度,改善加工性能,提高合金的强度。 T2 退火消除内应力,消除机加工引起的加工硬化,提高尺寸稳定性及增加合金的塑性。 T4 固溶处理提高强度和硬度,获得最高的塑性及良好的抗蚀性能。 T5 固溶处理+不完全人工时 效 用以获得足够高的强度,并保持有高的塑性,但抗蚀性 下降。 T6 固溶处理+完全人工时效用以获得最高的强度,但塑性及抗蚀性降低。 T7 固溶处理+稳定化回火提高尺寸稳定性和抗蚀性,保持较高的力学性能。 T8固溶处理和软化回火获得尺寸的稳定性,提高塑性,但强度降低。 铝合金轮毂的热处理强化的主要方法是固溶淬火加人工时效。在Al-Si-Mg合金中,固溶处理的实质在于:将合金加热到尽可能高的温度,并在该温度下保持足够长的时间,使强化相Mg 2 Si充分溶入α-Al固溶体,随后快速冷却,使高温时的固溶体呈过饱和状态保留到室温。温度愈高,愈接近固相线温度,则固溶处理的效果愈好。固溶处理也会改变共晶Si的形态,随着固溶保持时间的延长,Si相有一个缓慢球化和不断粗化的过程,这种过程随固溶温度的提高而增强。一般铝合金轮毂的固溶温度选择在535--545℃之间,时间为6小时。固溶温度对Si相形态的影响要比保温时间的影响大得多,通过参照相关理论和试验发现,550℃保温100分钟后的Si相形态等同于540℃保温300分钟后的形态,目前中信戴卡公司热处理工序步进式连续炉,除特殊产品有明确要求外,均采用固溶550℃保温140分钟左右的热处理工艺。当然,选择的是较高的固溶温度,对设备稳定性的要求也很高,炉膛内各部温度要均匀,否则局部温度过高,会导致部分产品过热、过烧。 铝合金轮毂淬火时的水温一般选择在60--80℃之间,而且水的状态对机械性能也有一定影响,这是因为轮毂淬火时水温升高,工件表面局部水气化的可能性增大,一旦气囊形成,冷速就明显降低,这会使机械性能降低,因而在工件淬火的情况下,必须要开启水循环装置(搅拌器、循环泵等),使水箱内的水处

2019年产1000吨超纯净高性能高温合金材料建设项目可行性研究报告

2019年产1000吨超纯净高性能高温合金材料建设项目可行性研究报告 2019年6月

目录 一、项目概况 (4) 二、项目建设的必要性 (4) 1、项目建设是国家战略发展的需要 (4) 2、项目建设有利于提高我国高温合金制造水平 (5) 3、项目建设有利于企业的发展 (5) 三、项目建设的可行性 (6) 1、项目建设符合国家产业政策和发展规划 (6) (1)符合《“十三五”国家战略性新兴产业发展规划》方向 (6) (2)符合《新材料产业发展指南》方向 (7) 2、深厚的技术积累为项目的实施提供了技术保障 (7) 3、丰富的客户资源为项目的市场消化提供了可靠保障 (8) 4、公司拥有高温合金生产运营的成功经验 (9) 5、公司拥有完善的产品质量控制体系 (9) 四、项目建设方案 (10) 五、项目投资概算 (11) 1、项目投资明细 (11) 2、主要设备情况 (11) 六、项目技术工艺分析 (12) 1、项目采取的技术工艺设计原则 (12) (1)先进性与适用性相结合的原则 (12) (2)经济合理性与可靠性相结合的原则 (12) (3)坚持节能、环保与安全生产的原则 (12)

2、项目采取的核心关键技术 (13) (1)高温合金超纯净熔炼工艺技术 (13) (2)均质、细晶变形高温合金制造技术 (13) (3)超纯净镍基高温合金的计算机模拟与仿真技术 (13) 3、项目工艺流程 (14) (1)航空用高温合金母合金生产工艺流程 (14) (2)航空、核电、燃机用高温合金棒材生产工艺流程 (14) 七、项目实施进度计划 (15) 八、项目主要原材料及能源供应情况 (16) 九、项目经济效益分析 (16)

GH1131铁基高温合金熔炼与铸造工艺

GH1131铁基高温合金熔炼与铸造工艺 合金采用非真空感应炉加电渣重熔或电弧熔炼加电渣重熔工艺生产。 GH1131铁基高温合金应用概况与特殊要求 该合金主要用作火箭发动机高温部件。在航k发动机上,已制成加力燃烧室可调喷口壳体和调节片等零部件,并投入生产。与同类用途的镍基合金相比,合金的高温抗氧化性的组织稳定性较差,在700~900℃长期使用后室温塑性下降,成形性能变差。 GH1131铁基高温合金化学性能 GH1131铁基高温合金抗氧化性能合金在空气介质中试验100h的氧化速率和晶界氧化深度 θ/℃900 950 1000 1010 氧化速率/(g/m2·h) 0.1310 0.1560 0.1863 0.4465 GH1131铁基高温合金合金组织结构合金在固溶状态的组织除奥氏体基体外,还有一次Z向[(W,Nb)CrN]和微量NbC,其总量约占合金的1.43%,以杂质式均匀分布。合金经700~950℃,20h长期时效后,析出L相和少量M6C相,Z向也有补充析出,但随着时效时间的延长,析出变化不大。L相属FeMo型,800℃是L相的析出高峰,900℃开始回溶。M6C在950℃时效时析出量较多,其他时效温度的析出量不变。 GH1131铁基高温合金成形性能 钢锭锻造加热温度为1120℃±20℃,开锻温度大于980℃,终锻温度不低于900℃,一次加热的变形程度为40%。板坯轧制加热温度为1150℃±20℃,开轧温度大于1050℃,终轧温度不低于900℃,最后一道压下率不小于10%,薄板热轧的粗轧加热温度为1160℃±10℃,精轧加热温度为1060℃±10℃,开轧温度大于1000℃,终轧温度不低于800℃,热轧的火次及道次不限。秉争实业中间淬火温度为1150℃±10℃。冷轧压下率为20%~30%,平整量为1%~3%。 GH1131铁基高温合金材料牌号 Х21Н28В5М3БАР,ЭЛ126,ВЖ100(俄罗斯) GH1131铁基高温合金材料的生产执行技术标准 GB/T14992-1994 《高温合金牌号》 GB/T14995-1994 《高温合金热轧钢板》 GJB 1952-1994 《航k用高温合金冷轧薄板规范》 GJB 2612-1996 《焊接用高温合金冷拉丝材规范》 YB/T5245-1993 《普通承力件用高温合金热轧和锻制棒材》 GH1131铁基高温合金化学成分Ο②①-⑤⑦⑧⑧⑧①①⑦ C Cr Ni W Mo Fe N Nb ≤0.10 19.00~22.0 25.0~30.0 4.80~6.00 2.800~3.50 余0.15~ 0.30 0.70~1.30 B Mn Si P S 不大于 0.005 1.20 0.80 0.020 0.020 注:B按计算量加入,不分析。 GH1131铁基高温合金热导率

低合金钢分类

低合金钢分类 文章来源:钢铁E站通低合金钢分类 根据国家标准GB/T 13304《钢分类》第二部分“钢按主要质量等级和主要性能及使用特性分类”,低合金钢分类如下。 低合金钢按主要质量等级分为普通质量低合金钢、优质低合金钢、特殊质量低合金钢三类: (1)普通质量低合金钢 普通质量低合金钢是指不规定生产过程中需要特别控制质量要求的供作一般用途的低合金钢。应同时满足下列条件: 1)合金含量较低(符合对低合金钢的合金元素规定含量界限值的规定); 2)不规定热处理(退火、正火、消除应力及软化处理不作为热处理对待); 3)如产品标准或技术条件中有规定,其特性值应符合下列条件: 硫或磷含量最高值:≥%; 抗拉强度最低值:≤690MPa; 屈服点或屈服强度最低值:≤360MPa; 伸长率最低值:≤26%; 弯心直径最低值:≥2×试样厚度; 冲击功最低值(20C,V型纵向标准试样):≤27J。 注:①力学性能的规定值指厚度为3~16mm钢材的纵向或横向试样测定的性能。 ②抗拉强度、屈服点或屈服强度特性值只适用于可焊接的低合金高强度结构钢。 4)未规定其他质量要求。 普通质量低合金钢主要包括: ①一般用途低合金结构钢,规定的屈服强度不大于360MPa,如GB/T 1591规定的 Q295A、Q345A;

②低合金钢筋钢,如GB 1499规定的20MnSi、20MnTi、20MnSiV、25MnSi、 20MnNbb; ③铁道用一般低合金钢.如GB 11264规定的低合金轻轨钢45SiMnP、50SiMnP; ④矿用一般低合金钢,如GB/T 3414规定的M510、M540、M565热轧钢。 (2)优质低合金钢 优质低合金钢是指除普通质量低合金钢和特殊质量低合金钢以外的低合金钢,在生产过程中需要特别控制质量(例如降低硫、磷含量,控制晶粒度,改善表面质量,增加工艺控制等),以达到比普通质量低合金钢特殊的质量要求(例如良好的抗脆断性能、良好的冷成形性能等),但这种钢的生产控制和质量要求,不如特殊质量低合金钢严格。 优质低合金钢主要包括: ①可焊接的高强度结构钢,规定的屈服强度大于360MPa而小于420MPa的一般用途低合金结构钢,如GB/T 1591规定的Q295B、Q345B、Q345C、Q345D、Q345E、 Q390A、Q390B、Q390C,Q390D、Q390E; ②锅炉和压力容器用低合金钢,如GB 713规定的16Mng、12Mng、15MnVg; YB/T5139规定的16MnR;GB 6653规定的HP295、HP325、HP345、HP365;GB 6654规定的16MnR、15MnVR、15MnVNR;GB 6479规定的16Mn、15MnV; ③造船用低合金钢,如GB 712规定的AH36、DH36、EH36; ④汽车用低合金钢,如GB/T3273规定的09MnREL、06TiL、08TiL、09SiVL、16MnL、16MnREL: ⑤桥梁用低合金钢,如YB 168规定的12Mnq、12MnVq、16Mnq、15MnVq、 15MnVNq,YB(T)10规定的16Mnq、16MnCuq、15MnVq、15MnVNq; ⑥自行车用低合金钢,如YB/T 5064、YB/T 5066、YB/T 5067、YB/T 5068规定的 12Mn、15Mn、19Mn;

高温合金材料最新发展

高温合金材料最新发展 新一代高温合金 New Generation Ni-based and Co-based Superalloys 高温合金由于具有优的高温力学性能和抗腐蚀、氧化能力等综合性能,而广泛地用于航空航天发 动机、地面燃气轮机以及其他恶劣服役环境中的关键设备中。 Ni and Co-based superalloys have good balanced properties of high temperature strength, toughness, and resistance to degradation in corrosive or oxidizing environments, which make the materials widely used in aircraft and power-generation turbines, rocket engines, and other aggressive environments. 1.第四代镍基单晶高温合金(Ru-containing Single Crystal Ni-base Superalloys) 先进镍基单晶高温合金由于其高温下优良的综合性能而成为高推比(>12)航空发动机高压涡轮 叶片的首选材料,与传统低Cr商业单晶合金的设计思路不同,利用Ru和高Cr及其交互作用有可能 通过改变γ’相形貌,即改变合金元素在γ和γ’两相中分配比和点阵错配度,提高蠕变性能,并保持良好 的综合性能。 Different from commercial single crystal superalloys with low levels of Cr addition, high levels of Cr and Ru additions as well as the effects of their interaction influence the morphology of γ’ precipitates remark ably. They changed the elemental partitioning ratio between the γ and γ’ phases, and the lattice misfits of these experimental alloys, and enhanced the creep life with keeping the balanced properties. These new

高温合金的研究现状

航空航天镍基高温合金的研究现状 1万艳松2鞠祖强 南昌航空大学航空制造工程学院10032129 万艳松 南昌航空大学航空制造工程学院10032121 鞠祖强 摘要 简单介绍了镍基高温合金的发展历程,综述了近年来镍基高温合金的研究进展,并探讨了镍基高温合金的应用和发展趋势。 关键字:镍基高温合金性能发展现状 1.引言 高温合金是一种能够在600℃以上及一定应力条件下长期工作的金属材料,而镍基高温合金是以镍为基体(含量一般大于50%) 在650~1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金。 2.镍基高温合金发展过程 镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti);为了提高蠕变强度又添加铝,研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期,苏联于40年代后期,中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面:合金成分的改进和生产工艺的革新。50年代初,真空熔炼技术的发展,为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期,由于涡轮叶片工作温度的提高,要求合金有更高的高温强度,但是合金的强度高了,就难以变形,甚至不能变形,于是采用熔模精密铸造工艺,发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要,60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内,镍基合金的工作温度从700℃提高到1100℃,平均每年提高10℃左右。 3.镍基高温合金成分和性能 镍基合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因,一是镍基合金中可以溶解较多合金元素,且能保持较好的组织稳定性;二是可以形成共格有序的A3B型金属间化合物γ'[Ni3(Al,Ti)]相作为强化相,使合金得到有效的强化,获得比铁基高温合金和钴基高温合金更高的高温强度;三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素,其中Cr 主要起抗氧化和抗腐蚀作用,其他元素主要起强化作用。根据它们的强化作用方式可分为:固溶强化元素,如钨、钼、钴、铬和钒等;沉淀强化元素,如铝、钛、铌和钽;晶界强化元素,如硼、锆、镁和稀土元素等。

低合金钢定义

低合金钢定义 中国钢产量已突破6亿吨,钢材数量不再是主要矛盾,钢材品种结构不合理的矛盾十分突出。当前行业的主要任务是努力提高产品的市场竞争力,站在可持发展的新起点上,把大力开发低合金钢列入发展战略的重要内容。许多普钢企业在钢材品种结构调整和编制科技发展规划中,已意识到低合金钢生产是提高产品技术含量和附加值的关键,对低合金钢开发中碰到的种种问题心中无数,一些科技管理干部觉得“成也低合金钢,败也低合金钢”,迫切要求对低合金钢有个全面的了解。 按国际标准,把钢区分为非合金钢和合金钢两大类,非合金钢是通常叫做碳素钢的一大钢类,钢中除了铁和碳以外,还含有炉料带入的少量合金元素Mn、Si、Al,杂质元素P、S及气体N、H、O等。合金钢则是为了获得某种物理、化学或力学特性而有意添加了一定量的合金元素Cr、Ni、Mo、V,并对杂质和有害元素加以控制的另一类钢。原则上讲,合金钢分为低合金钢、中合金钢和高合金钢,顾名思义,以含有合金元素的总量来加以区分,总量低于3%称为低合金钢,5~10%为中合金钢,大于10%为高合金钢。在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢,全国31家特钢企业专门生产这类钢,如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢,还包括高温合金、耐蚀合金和精密合金等等。 在钢的分类上,近年虽努力向国际通用标准靠拢,但还有许多不

同之处。 ①随着特钢向“特”、“精”、“高”发展,向深加工方向延伸,特钢的领域越来越窄。美国特钢协会将特钢定位在工模具钢、不锈钢、电工钢、高温合金和镍合金。日本把结构钢和高强度钢归并在特钢范畴。随着中国普钢企业的技术改造和工艺进步,特钢企业的产品领域也在缩小,1999年普钢厂已生产特钢产品总量的34%。 ②国外的低合金钢,实际上是我们所熟悉的低合金高强度钢,属于特殊钢范畴,在美国叫做高强度低合金钢(HSLA—Steel),俄罗斯及东欧各国称为低合金建筑钢,日本命名为高张力钢。而在国内,首先是把低合金钢划入了普钢范围,概念上的区别导致在产品质量上的差异。在名称上也几经变化,如低合金建筑钢、普通低合金钢、低合金结构钢,至1994年叫做低合金高强度结构钢(GB/T1591—94)。到目前为止,从发表的资料文献来看,低合金钢的名称仍然随着国家、企业和作者而异。 ③低合金钢与碳素钢、低合金钢与合金钢之间,明确划出的概念是不存在的。在国外,50年代曾给低合金钢下过定义

什么是形状记忆合金

什么是形状记忆合金 有一种记忆方法是形状记忆法,你在运用过这种方法吗?那你有知道什么是形状记忆合金吗?下面和一起来了解什么是形状记忆合金吧,希望对你有帮助! 形状记忆合金的定义形状记忆合金(Shape Memory Alloys,),简称SMA,是一种在加热升温后能完全消除其在较低的温度下发生的变形,恢复其变形前原始形状的合金材料,即拥有“记忆"效应的合金。在航空航天领域内的应用有很多成功的范例。人造卫星上庞大的天线可以用记忆合金制作。发射人造卫星之前,将抛物面天线折叠起来装进卫星体内,火箭升空把人造卫星送到预定轨道后,只需加温,折叠的卫星天线因具有“记忆”功能而自然展开,恢复抛物面形状。 形状记忆合金简介形状记忆合金(shape memory alloy)在临床医疗领域内有着广泛的应用,例如人造骨骼、伤骨固定加压器、牙科正畸器、各类腔内支架、栓塞器、心脏修补器、血栓过滤器、介入导丝和手术缝合线等等,记忆合金在现代医疗中正扮演着不可替代的角色。记忆合金同我们的日常生活也同样休戚相关。 形状记忆合金具有形状记忆效应(shape memory effect) ,以记忆合金制成的弹簧为例,把这种弹簧放在热水中,弹簧的长度立即伸长,再放到冷水中,它会立即恢复原状。利用形状记忆合金弹簧可

以控制浴室水管的水温:在热水温度过高时通过"记忆"功能,调节或关闭供水管道,避免烫伤。也可以制作成消防报警装置及电器设备的保险装置。当发生火灾时,记忆合金制成的弹簧发生形变,启动消防报警装置,达到报警的目的。还可以把用记忆合金制成的弹簧放在暖气的阀门内,用以保持暖房的温度,当温度过低或过高时,自动开启或关闭暖气的阀门。形状记忆合金的形状记忆效应还广泛应用于各类温度传感器触发器中。 形状记忆合金另一种重要性质是伪弹性(pseudoelasticity,又称超弹性,superelasticity) ,表现为在外力作用下,形状记忆合金具有比一般金属大的多的变形恢复能力,即加载过程中产生的大应变会随着卸载而恢复[2-3] 。这一性能在医学和建筑减震以及日常生活方面得到了普遍应用。例如前面提到的人造骨骼、伤骨固定加压器、牙科正畸器等[4] 。用形状记忆合金制造的眼镜架,可以承受比普通材料大得多的变形而不发生破坏(并不是应用形状记忆效应,发生变形后再加热而恢复) 形状记忆合金应用形状记忆合金由于具有许多优异的性能,因而广泛应用于航空航天、机械电子、生物医疗、桥梁建筑、汽车工业及日常生活等多个领域。 航空航天工业 形状记忆合金已应用到航空和太空装置。如用在军用飞机的液压系统中的低温配合连接件,欧洲和美国正在研制用于直升飞机的智能水平旋翼中的形状记忆合金材料。由于直升飞机高震动和高噪声使用

铝合金车轮低压铸造工艺

铝合金车轮低压铸造工艺 目录 铝合金车轮低压铸造工艺 1 低压铸造工艺 1.1 低压铸造原理 1.2 低铸汽车铝合金轮的工艺特点 1.3 汽车铝轮低压铸造工艺设计 1.4 汽车铝轮低压铸造模具设计 1.5 铝轮低压铸造工艺过程 1. 模具检查 2. 模具喷砂 3. 模具的准备 4. 模具涂料 5. 涂料性能和配比 6. 涂料的选择 7. 模具的预热和喷涂 1.6 开机前的准备工作 1. 保温炉的准备 2. 陶瓷升液管的准备 3. 设备和工艺工装的准备

1.7 铝车轮低压铸造液面加压规范 1. 加压规范的几种类型 2. 铝车轮低压铸造加压规范的设定 3. 设计铝轮低铸加压曲线的步骤 4. 铝轮低铸工艺曲线实例 1.8 铸件缺陷分析,原因及解决办法 1. 疏松(缩松)的形成与防止 2. 缩孔的形成与防止 3. 气孔的形成与防止 4. 针孔的形成与防止 5. 轮毂的变形原因及防止 6. 漏气的产生原因及防止 7. 冷隔(冷接,对接),欠铸(浇不足,轮廓不清)的形成与防止 8. 凹(缩凹,缩陷)的形成与防止 铝合金车轮低压铸造工艺 铝合金车轮制造技术是多种多样的,而铝车轮的铸造工艺,目前主要有两种:一种是金属型重力铸造,一种是低压铸造。我们主要是做汽车铝合金车轮,制造工艺采用的 是低压铸造。我们教材面向的对象主要是我们公司的员工,所以对工艺技术的介绍是有针对性的,介绍的方法也是不一样的。 1 低压铸造工艺 1.1 低压铸造原理 低压铸造是将铸型放在一个密闭的炉子上面,型腔的下面用一个管(叫升液管)和炉膛里的金属液相通。如果在炉膛中金属液面上加入带压力的空气,金属液会从升液管中

镍基高温合金材料研究进展汇总-共7页

镍基高温合金材料研究进展 姓名:李义锋1 镍基高温合金材料概述 高温合金是指以铁、镍、钴为基,在高温环境下服役,并能承受严酷的机械应力及具有良好表面稳定性的一类合金[1]。高温合金一般具有高的室温和高温强度、良好的抗氧化性和抗热腐蚀性、优异的蠕变与疲劳抗力、良好的组织稳定性和使用的可靠性[2]。因此,高温合金既是航空、航天发动机高温部件的关键材料,又是舰船、能源、石油化工等工业领域不可缺少的重要材料,已成为衡量一个国家材料发展水平的重要标志之一。 在整个高温合金领域中,镍基高温合金占有特殊重要的地位。与铁基和钴基高温合金相比,镍基高温合金具有更高的高温强度和组织稳定性,广泛应用于制作航空喷气发动机和工业燃气轮机的热端部件。现代燃气涡轮发动机有50%以上质量的材料采用高温合金,其中镍基高温合金的用量在发动机材料中约占40%。镍基合金在中、高温度下具有优异综合性能,适合长时间在高温下工作,能够抗腐蚀和磨蚀,是最复杂的、在高温零部件中应用最广泛的、在所有超合金中许多冶金工作者最感兴趣的合金。镍基高温合金主要用于航空航天领域950-1050℃下工作的结构部件,如航空发动机的工作叶片、涡轮盘、燃烧室等。因此,研究镍基高温合金对于我国航天航空事业的发展具有重要意义。 镍基高温合金是以镍为基体(含量一般大于50 )、在650~1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金[2]。它是在Cr20Ni80合金基础上发展起来的,为了满足1000℃左右高温热强性(高温强度、蠕变抗力、高温疲劳强度)和气体介质中的抗氧化、抗腐蚀的要求,加入了大量的强化元素,如W、Mo、Ti、Al、Nb、Co等,以保证其优越的高温性能。除具有固溶强化作用,高温合金更依靠Al、Ti等与Ni形成金属问化合物γ′相(Ni3A1或Ni3Ti等)的析出强化和部分细小稳定MC、M23C6碳化物的晶内弥散强化以及B、Zr、Re等对晶界起净化、强化作用。添加Cr的目的是进一步提高高温合金抗氧化、抗高温腐蚀性能。镍基高温合金具有良好的综合性能,目前已被广泛地用于航空航天、汽车、通讯和电子工业部门。随着对镍基合金潜在性能的发掘,研究人员对其使用性能提出了更高的要求,国内外学者已开拓了针对镍基合金的新加工工艺如等温锻造、挤压变形、包套变形等。

低合金钢品种

低合金钢品种

微合金化钢知识讲座二低合金钢主要品种 编辑条目 第二部分低合金钢主要品种 2.1 焊接高强度钢 焊接高强度钢,又叫做可焊接低合金高强度结构钢,是低合金高强度钢钢类的主体。 它有三个基本属性: 第一,较低的碳含量,有良好的焊接性。 第二,屈服强度高于普通碳素钢,作为结构用材时,钢的屈服强度参与结构的强度设计。 第三。以高强度为基础,根据用途的不同要求,具有不同的特性,如抗时效、抗冲击、抗韧性撕裂,抗缺口敏感、耐火性等等。 我国的焊接高强度钢的主要钢种牌号已纳入GB /T1591—94中,由此派生的低合金专用钢分类及标准: 锅炉用钢 BG713—86,YBG741—87 压力容器用钢 GB5681—85,GB6653—86, GB6654—86 GB6655—86,GB6479—86,GB3513 造船用钢 GB712—88

汽车用钢 GB3273—82 桥梁用钢 YB(T)60—81 自行车用钢 GB3647—83,GB3696—83 保证厚度方向性能钢 GB5313 管材用钢 GB479—86,GB8162—87 GB8163—87,YB231—70 核能用钢 舰船用钢 兵器用钢等。 焊接高强度钢的合金设计,放在第一位考虑的是钢的强度,强化机制包括固溶强化、析出强化、细晶强化、位错及亚结构强化、以及相变的组织强化。此5种强化机制的组合,可以生产出屈服强度由295MPa~880Mpa不同级别的焊接高强度钢,以及不同强度和韧性匹配的强韧钢等级。 焊接性是焊接高强度钢的基本属性,要求在一定的焊接条件下,容易得到优良的焊缝及热影响区,具有与母材相当的力学性能和加工工艺性能。钢的化学成分对焊接性的影响从表2可见。提高焊接性能的有效措施是降低碳含量、降低P、S含量,选用适宜的合金元素。

相关主题
文本预览
相关文档 最新文档
