一、填空
1、根据化学组成和显微结构特点，材料可分为金属材料、无机非金属材料、有机高分子材料和复合材料。
2、无机非金属材料主要有陶瓷、胶凝材料、玻璃、耐火材料及天然矿物材料。
3、无机非金属材料生产过程都得共性:原料及破碎、粉体制备、成型、烘干和高温热处理。
4、胶凝材料可分为水硬性胶凝材料和气硬性胶凝材料，前者包括水泥，后者包括石灰、石膏。
5、水泥可分为通用水泥、专用水泥和特性水泥。
6、玻璃按组成分类有元素玻璃、氧化物玻璃和非氧化物玻璃。
7、黏土中的主要矿物可分为高岭石、蒙脱石和伊利石。
8、着色剂分为离子着色剂、胶态着色剂和硫硒化物着色剂。
9、陶瓷坯料中混有铁质将使制品的外观质量受到影响，如降低白度和半透明性，也会产生斑点。
10、玻璃原料中铁杂质不但对生产工艺造成不良影响，而且使玻璃着成黄绿色，透明度降低。
11、陶瓷由结晶物质，玻璃态物质和气孔组成。
12、坯料组成的表示方法：配料比表示；矿物组成表示；化学组成表示；实验公式表示。
13、陶瓷坯料可分为注浆坯料，可塑坯料和压制坯料。
14、陶瓷的成型方法可分为可塑法成型，注浆法成型和干压法成型。
15、日用陶瓷的可塑成型可分为雕塑、印坯、拉坯、旋压和滚压等。
16、注浆成型可分为吸浆成坯和巩固脱模两个过程。
17、干燥过程可分为加热阶段、等速干燥阶段和降速干燥阶段。
18、回转窑可分为干燥带、预热带、分解带、放热反应带、烧成带和冷却带。
19、坯体的烧成过程：水分蒸发期；氧化分解与晶型转变期；玻化成瓷期；冷却期。
20、烧成制度包括温度制度、气氛制度和压力制度。
21、温度制度包括升温速度、烧成温度、保温时间和冷却速度。
22、玻璃溶体的质量缺陷有气泡、条纹和结石。
23、玻璃制品的退火过程包括加热、保温、慢冷以及快冷四个阶段。
24、活性混合材分为粒化高炉矿渣、粉煤灰和火山灰质混合材料。
25、混凝土的主要组成为胶结料、细集料、粗集料和水。
26、平板玻璃的深加工分为钢化和镀膜。
27、釉指的是覆盖在陶瓷坯体表面上的玻璃状薄层，可分为透明釉、颜色釉和艺术釉。
28、基本的施釉方法有浸釉、淋釉和喷釉。
29、水分为结晶水、吸附水和自由水。
二、名词解释
1、无机非金属材料是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐和非氧化物等物质组成的材料。
2、凡能在物理、化学作用下，从浆体变成坚固的石状体，并能胶结其他物料而具有一定机械强度的物质，统称为胶凝材料，又称胶结料。
3、凡细磨成粉末状，加入适量水后成为塑性浆体，既能在空气中硬化，又能在水中硬化，并能将砂、石等散粒或纤维材料牢固地胶结在一起的水硬性胶凝材料，统称为水泥。
4、玻璃是由熔融物冷却、硬化而得到的非晶体物质，其内能和构形熵高于对应的晶体，其
结构为短程有序、长程无序。
5、陶瓷是以无机非金属天然矿物或化工产品为原料，经原料处理、成型、干燥、烧成等工序制成的产品，是陶器和瓷器的统称。
6、凡在玻璃熔制过程中能分解产生气体，或能降低玻璃粘度，促进排除玻璃液中气泡的物质统称为澄清剂。
7、玻璃形成体: 能单独形成玻璃，在玻璃种能形成各自特有的网络体系的氧化物，如氧化硅。
8、玻璃调整体：凡不能单独形成玻璃，一般不进入网络而是处于网络之外的氧化物，往往起着调整玻璃一些性质的作用，如氧化钙。
9、玻璃中间体：一般不能单独形成玻璃，其作用介于网络形成体和网络外体之间的氧化物，如氧化铝。
10、物料的粉磨作业是在外力作用下，通过冲击、挤压、研磨等克服物体变形时的应力与质点间的内聚力，使块状物料变成细粉的过程。
11、煅烧是指将物料经过高温，合成某些矿物或使矿物分解得到某些中间产物的过程。
12、烧成是指将初步密集定型的粉块（生坯）经高温烧结成产品的过程，其实质是将粉料集合体变成致密的、具有足够强度的烧结体。
13、熔化是指将配合料投入耐火材料砌筑的熔窑中经高温加热，得到无固体颗粒、符合成型要求的各种单相连续体的过程。
14、烧结范围就是指生料加热至出现烧结时所必须的、最少的液相量时的温度（开始烧结温度）与开始出现结大块时温度的差值。
15、玻璃的熔化是指玻璃配合料进行高温加热转变为化学组成均匀的、无气泡的、并符合成型要求的玻璃液的过程。
16、混凝土：由胶结材料、颗粒状集料以及必要时加入化学外加剂和矿物掺和料组分、经合理配合的混合料，加水拌合硬化后形成具有堆聚结构的材料。
17、坯、釉适应性是指熔融性能良好的釉溶体，冷却后与坯体紧密结合成完美的整体不开裂、不剥脱的能力。
18、水泥从加水开始到失去流动性，即从流体状态发展到较致密的固体状态，这个过程所需的时间称为凝结时间，分为初凝(从加水开始到水泥浆开始失去可塑性的时间)和终凝（从加水开始到水泥浆完全失去可塑性并开始产生强度的时间）。
19、在水泥硬化以后发生了剧烈的不均匀的体积变化即为安定性不良。
20、玻璃抵抗水、酸、碱、盐、大气及其他化学试剂等侵蚀破坏的能力，统称为玻璃的化学稳定性。
三、问答
1、玻璃的通性:各向同性；介稳性；无固定熔点；固态和熔融态之间转化的渐变性和可逆性；性质随成分变化的连续性和渐变性。
2、钙质原料的作用：提供制成无机非金属材料所需的CaO。（1）在硅酸盐水泥生产中，钙质原料是烧制硅酸盐水泥熟料的主要原料之一，主要提供生成熟料矿物所需的CaO；（2）陶瓷生产中主要起助溶作用，缩短烧成时间，增加陶瓷的透明度，使坯釉结合牢固；（3）在玻璃中的作用主要是稳定剂，即增加玻璃的化学稳定性和机械强度；CaO在高温时，能降低玻璃的粘度，促进玻璃的熔化和澄清。
3、黏土的工艺性质：（1）可塑性：指黏土与适量水混练后形成的泥团，在外力作用下，可塑造成各种形状而不开裂，当外力除去以后，仍能保持改形状不变的性能。通常用塑性限度（黏土由固态进入塑性状态时的含水量）、液性限度( 黏土由塑性状态进入流动状态时的含
水量)、塑性指数(黏土的塑性和液限的差值)或塑性指标等来表示。（2）结合性：指黏土能结合非塑性原料形成良好的可塑泥团、有一定的干燥强度的能力。（3）离子交换性。（4）触变性：黏土泥浆或可塑泥团在静置以后变稠或凝固，当受到搅拌或振动时，黏度降低而流动性增加，再放置一段时间后又能恢复原来状态。（5）膨化性。（6）收缩。(7) 烧结温度与烧结范围：烧结范围指完全烧结温度与软化温度之间的温度范围。（8）耐火度。
4、黏土原料的作用:(1)在硅酸盐水泥生产中，黏土原料主要提供SiO2、Al2O3以及Fe2O3等成分；（2）质地较软的高岭土可用于制造无碱玻璃和一起玻璃；（3）是陶瓷生产的基础原料。
5、石英原料的作用：（1）在硅酸盐水泥生产中，当氧化硅含量不足时，需掺加硅质校正原料；（2）在陶瓷产品烧成过程中，二氧化硅的体积膨胀可以起着补偿坯体收缩的作用，高温下石英部分地溶解于液相中，增加坯体的粘度，而未溶解的石英颗粒构成坯体的骨架，减少变形的可能性。由于石英属瘠性原料，可减少坯体的干燥收缩和缩短干燥时间；（3）在玻璃生产中，二氧化硅是形成玻璃的重要氧化物，以硅氧四面体的结构组元形成不规则的连续网络，成为玻璃的骨架。
6、长石类原料在陶瓷生产中的作用：作为溶剂物质，能降低陶瓷产品的烧成温度；和石英等原料高温熔化后所形成的玻璃态物质是釉层的主要成分；高温下生成的长石玻璃能溶解黏土及长石等原料，在液相中Al2O3和SiO2互相作用，促进莫来石的形成和生长。长石熔化后形成的液相能填充坯体空隙，增大致密度，提高产品的机械强度、透光性和介电性能；长石原料为瘠性物质，可提高坯体的干燥速度。
7、铁质原料：（1）在陶瓷工业生产中所使用的是氧化铁，用作配制釉料；（2）在水泥生产中，需要使用铁质校正原料，氧化铁在水泥熟料煅烧中作用主要是满足熟料矿物组成的要求，同时降低烧成温度和液相粘度，促进熟料煅烧。
8、生产中预烧工业氧化铝，作用是：(1)在高温下使γ- Al2O3尽量转变为γ- Al2O3，保证产品性能稳定；（2）预烧工业氧化铝时，所加入的添加物和Na2O生成挥发性化合物，高温下变成气体离开氧化铝，可提高纯度；（3）由于γ- Al2O3转变为γ- Al2O3引起的体积收缩在预烧时已经完成，所以预烧工业氧化铝可以使产品尺寸准确，减少开裂；（4）采用经烧过的工业氧化铝配制热压注浆料时，可减少用蜡的数量。
9、当配料不当，生料过粗或煅烧不良时，熟料中就会出现没有被吸收的以游离状态存在的氧化钙，成为游离氧化钙（f-CaO）。在烧成温度下，游离氧化钙结构比较致密，水化很慢，水化生成氢氧化钙时，体积膨胀97.7%，在硬化水泥石内部造成局部膨胀应力，随着含量的增加，首先是抗拉、抗折强度的降低，进而3 d 以后强度收缩，严重时甚至引起安定性不良。
10、方镁石是游离状态的氧化镁晶体。当熟料中含有少量氧化镁时，能降低熟料液相的生成温度，增加液相数量，有利于熟料形成，还能改善色泽。方镁石的水化比游离氧化钙更慢，水化生成氢氧化镁时，体积膨胀148%，引起安定性不良。
11、影响生料易烧性的主要因素有:(1) 生料的潜在矿物组成（2）原料的性质和颗粒组成；（3）生料中的次要氧化物和微量元素；（4）生料的均匀性和细度；（5）矿化剂；（6）生料的热处理；（7）液相；（8）燃煤的性质；（9）窑内气氛。
12、引入玻璃种氧化物的原料的选择：（1）原料的质量必须符合要求，而且成分稳定。(2)易于加工处理。（3）成本低，能大量供应。(4)少用过轻相对人体健康有害的原料。(5)对耐火材料的侵蚀要小。
13、设计玻璃组成应注意的原则:(1)根据组成，结构和性质的关系，使设计的玻璃能满足预定的性能要求；（2）根据玻璃形成图和相图，使设计的组成能形成玻璃，结晶倾向小；（3）根据生产条件，使设计的玻璃能适应熔制、成型和加工等工序的实际要求；（4）所设计的玻璃应该价格低廉，原料易于获得。
14、设计一瓶罐玻璃，使其化学稳定性和机速比现有玻璃提高：(1) 碱金属氧化物对玻璃的
化学稳定性影响最大，使设计玻璃中Na2O，K2O的降低，将SiO2、Al2O3适当增加；（2）由于要求增加机速，设计玻璃的料性应比原有玻璃短，同时考虑到MgO对提高化学稳定性有利，又能防止析晶，为此在设计玻璃种强加，并使(MgO+CaO)的含量比原有比例中CaO的含量高。
15、设计配料配方的依据：（1）产品的物理化学性质、使用要求是考虑坯、釉料组成的主要依据；(2)在拟定配方时可采用一些工厂活研究单位积累的数据和经验；（3）了解各种原料对产品性能的影响是配料的基础；（4）配方要能满足生产工艺的要求；（5）希望采用的原料来源丰富、质量稳定、运输方便、价格低廉。
16、对坯料的质量要求: 配料比较准确，组分均匀，细度合理，所含空气量较少。（1）注浆坯料：流动性好；悬浮性好；触变性适当；滤过性好。（2）可塑坯料：良好的可塑性；一定的形状稳定性；坯体的干燥强度和收缩率。(3)压制坯料：流动性好；堆积密度大；含水率和水分的均匀性。
17、喷雾干燥是用热风使泥浆脱水的工艺过程，它是用柱塞泵把泥浆送入特制的喷嘴，雾化成细小的滴珠，在干燥塔内与热风进行热交换，将雾状滴珠的水分蒸发，从而得到具有不同粒径的圆球形粉料。
18、选择成型方法的依据：（1）产品的形状、大小和厚薄等；（2）坯料的性能；(3) 产品的产量和质量要求；（4）设备要简单，劳动强度小；（5）经济效益。
19、生料在煅烧过程中的物理化学变化；（1）干燥与脱水：干燥即物料中自由水的蒸发，脱水是黏土矿物分解放出花喝水；(2)碳酸盐分解；（3）固相反应；(4)液相和熟料的烧结；（5）冷却。
20、碳酸盐分解的过程：（1）气流由向颗粒表面的传热过程；（2）热量由表面以传导方式向分界面传递的过程；（3）碳酸钙在一定温度下，吸收热量并进行分解放出二氧化碳的化学过程；（4）分解放出二氧化碳，穿透氧化钙层向表面扩散的传质过程；（5）表面的二氧化碳向周围介质气流扩散的过程。
21、影响碳酸盐分解速度的因素:（1）温度；(2) 窑系统的二氧化碳分压；（3）生料细度和颗粒级配；(4)生料悬浮分散程度；（5）石灰石的种类和物理性质；（6）生料中黏土质组分的性质。
22、萤石对熟料煅烧的作用：(1)加速碳酸盐分解，破坏二氧化硅晶格，促进固相反应；（2）加速碱性长石、云母的分解过程，促进碱的挥发；（3）降低烧成温度、液相粘度，有利于液相中的质点扩散，加速硅酸三钙的形成；（4）氟化钙和生料组分通过固相反应生成弗硅酸钙、弗铝酸钙等中间化合物，促进硅酸二钙和硅酸三钙的形成；（5）当氟化钙含量较高时，可一直铝酸三钙的形成。
23、回转窑既是反应器，又是热交换装备，还是输送设备。特点;(1) 物料在回转窑内运动条件较好，操作比较稳定；（2）熟料质量好，生产能力大，劳动生产率很高；（3）回转窑内物料呈堆积状，传热面积小，传热速度慢；(4)回转窑尾温度很高，不加利用热损失较大。24、拟定烧成制度的依据：（1）坯料在加热过程中的形状变化；（2）坯体形状、厚度和入窑水分；(3)窑炉结构、燃料性质和装窑密度；（4）烧成方法。
25、低温与快烧的作用:节约能源；充分利用原料资源；提高窑炉与窑具的使用寿命；缩短生产周期、提高生产效率；低温烧成，有利于提高色料的显色效果，丰富釉下彩和色釉的品种。
26、影响玻璃熔化过程的因素:（1）玻璃组成；（2）玻璃液的黏度、表面张力的影响；（3）原料；（4）配合料的质量;(5)熔化作业制度的影响；（6）加速玻璃熔化的辅助手段：助溶剂、澄清剂、搅拌与鼓泡、电助熔、富氧燃烧、高压与真空熔炼。
27、水泥熟料冷却的目的：改善熟料的质量；提高熟料的易磨性；回收熟料的预热，降低热
耗，提高热的效率；降低熟料温度，便于熟料的运输、储存和粉磨。
28、急冷对改善熟料的优点:(1)急冷能防止或减少β-C2S转化成γ-C2S; (2）急冷能防止或减少C3S的分解；(3)急冷能防止或减少MgO的破坏作用；（4）急冷使熟料中C3A结晶减少；（5）急冷熟料易磨性提高。
29、水泥熟料储存的目的:降低熟料温度，以保证磨机的正常操作；改善熟料质量，提高易磨性；保证窑磨生产的平衡，有利于控制水泥质量。
30、混合材的作用：增加水泥产量，降低成本，改善和调整水泥的某些性质，综合利用工业废渣，减少污染。
31、石膏的作用：调节凝结时间，又是促进水泥强度增加的激发剂，但石膏过多会影响水泥安定性。
32、浮法成型的原理是玻璃液从池窑连续流入并浮在有还原气氛保护的锡液上；由于各物相界面张力和重力的综合作用，摊成厚度均匀，上下表面平行，平整和火抛光的玻璃带，经冷却硬化后脱离锡液，再经退火，切割而得浮法玻璃。
33、硅酸三钙的水化产物是C-S-H凝胶和氢氧化钙，水化阶段可分为：初始水化期、诱导期、加速器、衰减期、稳定期。
34、水泥的水化产物是氢氧化钙、C-S-H凝胶、水化硫铝酸钙、水化铁铝算钙以及水化铝酸钙、水化铁酸钙，水化阶段分为钙矾石形成期、C3S水化期、结构形成和发展期。
35、水化速率的影响因素：(1) 熟料矿物组成:C3A>C3S>C4AF>C2S;(2)水灰比；（3）细度；（4）养护温度；（5）外加剂。
36、影响玻璃化学稳定性的因素：玻璃的组成;侵蚀介质的种类；热历史；温度、压力的影响。
新型无机非金属材料有哪些 新材料全球交易网 新型无机非金属材料有哪些？“新材料全球交易网”收集整理最全新型无机非金属材料知识点。更多增值服务，请关注“新材料全球交易网”。 一、重要概念 1、新型无机非金属材料 （1）是除有机高分子材料和金属材料以外的所有材料的统称。 （2）包括以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。 2、陶瓷 （1）从制备上开看，陶瓷是由粉状原料成型后在高温作用下硬化而形成的制品。 （2）从组分上来看，陶瓷是多晶、多相（晶相、玻璃相和气相）的聚集体。 3、玻璃 （1）狭义：熔融物在冷却过程中不发生结晶的无机非金属物质。 （2）一般：若某种材料显示出典型的经典玻璃所具有的各种特征性质，则不管其组成如何都可称为玻璃（具有玻璃转变温度 Tg）。 玻璃转变温度：玻璃态物质在玻璃态和高弹态之间相互转化的温度。 具有Tg的非晶态新型无机非金属材料都是玻璃。 4、水泥 凡细磨成粉末状，加入适量水后，可成为塑性浆体，能在空气或水中硬化，并能将砂、石、钢筋等材料牢固地胶结在一起的水硬性胶凝材料，通称为水泥。 5、耐火材料 耐火度不低于1580℃的新型无机非金属材料 6、复合材料 由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观（微观）上组成具有新性能的材料。 通过复合效应获得原组分所不具备的性能。可以通过材料设计使各组分的性能互相补充并彼此关联，从而获得更优秀的性能。 二、陶瓷知识点 1、陶瓷制备的工艺步骤 原材料的制备→坯料的成型→坯料的干燥→制品的烧成或烧结 2、陶瓷的天然原料 （1）可塑性原料：黏土质陶瓷成瓷的基础（高岭石、伊利石、蒙脱石） （2）弱塑性原料：叶蜡石、滑石 （3）非塑性原料：减塑剂——石英；助熔剂——长石 3、坯料的成型的目的
高分子材料与无机非金属材料、金属材料的区别有机高分子化合物简称高分子化合物或高分子，又称高聚物，与无机非金属材料、高分子材料并称三大材料。高分子材料一般具有以下特点: （1）力学性能：比强度高,韧性高，耐疲劳性好，但易应力松弛和蠕变; （2）反应性:大多数是惰性的，耐腐蚀，但粘连时要表面处理，加聚合物共混时需要表面处理，另外，有的高分子材料容易吸收紫外线或红外线及可见光发生降解; （3）物理性能：密度小，很高的电阻率，熔点相比金属较低，限制了使用领域高分子化合物的一般具有特殊的结构，使它表现出了非同凡响的特性。例如，高分子主链有一定内旋自由度，可以弯曲，使高分子链具有柔性；高分子结构单元间的作用力及分子链间的交联结构，直接影响它的聚集态结构，从而决定高分子材料的主要性能。 此外高分子材料可用纤维增强（复合材料）制成高性能的新型材料，可设极性大，部分性能超过金属。当前，高分子材料正趋向功能化，合金化发展，比传统材料有更大的发展空间和更广阔使用的领域。 高分子化合物固、液、气三种存在状态的变化一般并不很明显。固体高分子化合物的存在状态主要有玻璃态、橡胶态和纤维态。固体状态的高分子化合物多是硬而有刚性的物体。无定形的透明固体高分子化合物很像玻璃，故称它为玻璃态。在橡胶态下，高分子链处于自然无规则和卷曲状态，在应力作用下被拉伸，去掉应力又恢复卷曲，表现出弹性。纤维是由高分子化合物构成的长度对直径比大很多倍的纤细材料。 通常使用的高分子材料，常是由高分子化合物加入各种添加剂所形成，其基本性能取决于所含高分子化合物的性质，各种不同添加剂的作用在于更好地发挥、保持、改进高分子化合物的性能，满足不同的要求，用在更多的方面。 无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮
一、名词解释 1.无机非金属材料无机非金属材料是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物、 以及硅酸盐、铝酸盐、磷酸盐、硼酸盐和非氧化物等物质组成的材料。是除金属材料和有机高分子材料以外的所有材料的统称。 2.玻璃玻璃是由熔融物冷却、硬化而得到的非晶态固体。其内能和构形熵高于相应的晶体，其结构为 短程有序，长程无序。 3.水泥凡细磨成粉末状，加入适量水后成为塑性浆体，既能在空气中硬化，又能在水中硬化，并能将 砂、石等散粒或纤维材料牢固地胶结在一起的水硬性胶凝材料，统称为水泥。 4.陶瓷陶瓷是以无机非金属天然矿物或化工产品为原料，经原料处理、成型、干燥、烧成等工序制 成的产品。是陶器和瓷器的总称。 5.澄清剂凡在玻璃熔制过程中能分解产生气体，或能降低玻璃黏度，促进排除玻璃液中气泡的物质称 为澄清剂。 6.胶凝材料凡能在物理、化学作用下，从浆体变成坚固的石状体，并能胶结其它物料而具有一定机械 强度的物质，统称为胶凝材料，又称胶结料。 7.烧成烧成通常是指将初步密集定形的粉块(生坯)经高温烧结成产品的过程。其实质是将粉料集合体 变成致密的、具有足够强度的烧结体，如砖瓦、陶瓷、耐火材料等。 8.玻璃形成体能单独形成玻璃，在玻璃中能形成各自特有的网络体系的氧化物，称为玻璃的网络形成 体。如SiO2，B2O3和P2O5等。 9.水硬性胶凝材料在拌水后既能在空气中硬化又能在水中硬化的材料称为水硬性胶凝材料，如各种水 泥等。 10.玻璃的化学稳定性玻璃抵抗水、酸、碱、盐、大气及其它化学试剂等侵蚀破坏的能力，统称为玻璃 的化学稳定性。 11.凝结时间水泥从加水开始到失去流动性，即从流体状态发展到较致密的固体状态，这个过程所需要 的时间称凝结时间。 12.玻璃调整体凡不能单独生成玻璃，一般不进入网络而是处于网络之外的氧化物，称为玻璃的网络外 体。它们往往起调整玻璃一些性质的作用。常见的有Li2O，Na2O，K2O，MgO，CaO，SrO和BaO等。 13.坯、釉适应性坯、釉适应性是指熔融性能良好的釉熔体，冷却后与坯体紧密结合成完美的整体不开 裂、不剥脱的能力。 14.假凝假凝是指水泥的一种不正常的早期固化或过早变硬现象。在水泥用水拌和的几分钟内物料就 显示凝结。假凝放热量极微，而且经剧烈搅拌后，浆体又可恢复塑性，并达到正常凝结，对强度并无不利影响；但仍会给施工带来一定困难。 15.水泥混凝土由水泥、颗粒状集料以及必要时加入化学外加剂和矿物掺和料，经合理配合的混合料， 加水拌合硬化后形成具有凝聚结构的材料。 16.急凝急凝是指水泥的一种不正常的早期固化或过早变硬现象。在水泥用水拌和的几分钟内物料就显 示凝结。急凝放热，急凝往往是由于缓凝不够所引起，浆体已具有一定强度，重拌并不能使其再具塑性。 17.玻璃熔化玻璃配合料经过高温加热转变为化学组成均匀的、无气泡的、并符合成型要求的玻璃液的 过程。 18.玻璃中间体一般不能单独形成玻璃，其作用介于网络形成体和网络外体之间的氧化物，称之为中间 体，如 A12O3，BeO，ZnO，镓Ga2O3，TiO2、PbO等。 19.IM 铝率又称铁率，其数学表达式为： IM = Al2O3/Fe2O3 铝率表示熟料中氧化铝与氧化铁含量的 质量比，也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙的比例。 20.萤石含率萤石含率指由萤石引入的CaF2 量与原料总量之比，即：萤石含率=萤石含量×CaF2含量/ 原料总量×100％ 21.煅烧指物料经过高温，合成某些矿物或使矿物分解获得某些中间产物的过程。 22.SM 硅率，又称为硅酸率，其数学表达式是：SM=SiO2/(Al2O3+Fe2O3) 硅率是表示熟料中氧化硅含量
化学无机非金属材料的专项培优练习题(含答案)及答案解析 一、无机非金属材料练习题（含详细答案解析） 1．某混合物X由Na2O、Fe2O3、Cu、SiO2中的一种或几种物质组成．某校兴趣小组以两条途径分别对X进行如下实验探究． 下列有关说法不正确的是（） A．由Ⅱ可知X中一定存在SiO2 B．无法判断混合物中是否含有Na2O C．1.92 g固体成分为Cu D．15.6 g混合物X中m（Fe2O3）：m（Cu）=1：1 【答案】B 【解析】 途径a：15.6gX和过量盐酸反应生成蓝色溶液，所以是铜离子的颜色，但是金属Cu和盐酸不反应，所以一定含有氧化铁，和盐酸反应生成的三价铁离子可以和金属铜反应，二氧化硅可以和氢氧化钠反应，4.92g固体和氢氧化钠反应后，固体质量减少了3.0g，所以该固体为二氧化硅，质量为3.0g，涉及的反应有：Fe2O3+6H+=2Fe3++3H2O；Cu+2Fe3+=2Fe2++Cu2+，SiO2+2NaOH=Na2SiO3+H2O，又Cu与NaOH不反应，1.92g固体只含Cu；结合途径b可知15.6gX和足量水反应，固体质量变为6.4g，固体质量减少15.6g﹣6.4g=9.2g，固体中一定还有氧化钠，其质量为9.2g， A．由以上分析可知X中一定存在SiO2，故A正确； B.15.6gX和足量水反应，固体质量变为6.4g，只有氧化钠与水反应，混合物中一定含有Na2O，故B错误； C．Cu与NaOH不反应，1.92g固体只含Cu，故C正确； D．设氧化铁的物质的量是x，金属铜的物质的量是y，由Fe2O3+6H+=2Fe3++3H2O、 Cu+2Fe3+=2Fe2++Cu2+得出：Fe2O3～2Fe3+～Cu，则160x+64y=6.4，64y﹣64x=1.92，解得 x=0.02mol，y=0.05mol，所以氧化铁的质量为0.02mol×160g/mol=3.2g，金属铜的质量为0.05mol×64g/mol=3.2g，则原混合物中m（Fe2O3）：m（Cu）=1：1，故D正确； 【点评】本题考查了物质的成分推断及有关化学反应的简单计算，侧重于学生的分析和计算能力的考查，为高考常见题型，注意掌握检验未知物的采用方法，能够根据反应现象判断存在的物质，注意合理分析题中数据，根据题中数据及反应方程式计算出铜和氧化铁的质量，难度中等． 2．下列关于硅单质及其化合物的说法正确的是（） ①硅是构成一些岩石和矿物的基本元素 ②水泥、玻璃、陶瓷都是硅酸盐产品 ③高纯度的硅单质广泛用于制作光导纤维
属 工 -艺 学 第 五 版 上 强度：金属材料在里的作用下，抵抗塑性变形和断裂的能力。指标：屈服点（b s）、抗拉强度（b b）塑性：金属材料在力的作用下产生不可逆永久变形的能力。指标：伸长率（S）、断面收缩率（ 3 硬度：金属材料表面抵抗局部变形，特别是塑性变形压痕、划痕的能力。 1布氏硬度：HBS （淬火钢球）。HBW （硬质合金球） 指标：-2洛氏硬度：HR （金刚石圆锥体、淬火钢球或硬质和金球） 3韦氏硬度 习题： 1什么是应力，什么是应变？ 答：试样单位面积上的拉称为应力，试样单位长度上的伸长量称为应变。 5、下列符号所表示的力学性能指标名称和含义是什么？
答：b b:抗拉强度，材料抵抗断裂的最大应力。 （7 S :屈服强度，塑性材料抵抗塑性变形的最大应力。 6：条件屈服强度，脆性材料抵抗塑性变形的最大应力 7 -1 ：疲劳强度，材料抵抗疲劳断裂的最大应力。 S：延伸率，衡量材料的塑性指标。 a k :冲击韧性，材料单位面积上吸收的冲击功。 HRC洛氏硬度，HBS压头为淬火钢球的布氏硬度。HBW压头为硬质合金球的布氏硬度。 过冷度：理论结晶温度与实际结晶温度之差。冷却速度越快，实际结晶温度越低，过冷度越大。纯金属的结晶包括晶核的形成和晶核的长大。 同一成分的金属，晶粒越细气强度、硬度越高，而且塑性和韧性也越好。 原因：晶粒越细，晶界越多，而晶界是一种原子排列向另一种原子排列的过度，晶界上的排列是犬牙交错的，变形是靠位错的变移或位移来实现的，晶界越多，要跃过的障碍越多。 M提高冷却速度，以增加晶核的数目。 J 2在金属浇注之前，向金属液中加入变质剂进行变质处理，以增加外来晶核，还可以采用热处理或塑性加工方法，使固态金属晶粒细化。 3采用机械、超声波振动，电磁搅拌等 合金：两种或两种以上的金属元素，或金属与非金属元素溶合在一起，构成具有金属特性的新物质。组成元素成为组员。 U、固溶体：溶质原子溶入溶剂晶格而保持溶剂晶格类型的金属晶体。 铁碳合金组织可分为：2、金属化合物：各组员按一定整数比结合而成、并具有金属性质的均匀物质 （渗 < 碳体） 3、机械混合物：结晶过程所形成的两相混合组织。
首页 >> 网络课程 >> 第二章 >> 第四节 绪论 第一章第一章 工程材料的分工程材料的分类类及性能 第二章第二章 材料的材料的结结构 第三章第三章 材料制材料制备备的基本知的基本知识识 第四章第四章 二元相二元相图图及应用 第五章第五章 材料的材料的变变形 第六章第六章 钢的热处热处理理 第七章第七章 工业用钢 第八章第八章 铸铁 第九章第九章 有色金有色金属属及其合金 第十章第十章 常用非金常用非金属属材料 第十一章第十一章 工程材料的工程材料的选选用 第四节 无机非金属材料的结构 一、陶瓷材料的结构特点 对工程师来说，陶瓷包括种类繁多的物质，例如玻璃、砖、石头、混凝土、磨料、搪瓷、介 磁性材料、高温耐火材料和许多其它材料。所有这些材料的共同特征是：它们是金属和非金 合物由离子键和共价键结合在一起。陶瓷材料的显微组织由晶体相、玻璃相和气相组成，而且很大，分布也不够均匀。 与金属相比，陶瓷相的晶体结构比较复杂。由于这种复杂性以及其原子结合键强度较大，所以 例如，正常冷却速率的玻璃没有充分时间使其重排为复杂的晶体结构，所以它在室温下可长 二、陶瓷晶体 1． AX型陶瓷晶体 AX型陶瓷晶体是最简单的陶瓷化合物，它们具有数量相等的金属原子和非金属原子。它们可以 如MgO，其中两个电子从金属原子转移到非金属原子，而形成阳离子（Mg3+）和阴离子（O2－）是共价型，价电子在很大程度上是共用的。硫化锌（ZnS）是这类化合物的一个例子。 AX化合物的特征是：A原子只被作为直接邻居的X原子所配位，且X原子也只有A原子作为第一或离子是高度有序的，在形成AX 化合物时，有三种主要的方法能使两种原子数目相等，且有如 位。属于这类结构的有： （1）CsCl型 这种化合物的结构见图2-25。A原子（或离子）位于8个X原子的中心，X原子（或离子）也处但应该注意的是，这种结构并不是体心立方的。确切的说，它是简单立方的，它相当于把简单 子晶格相对平移a/2，到达彼此的中心位置而形成。 重庆大学精品课程－工程材料
无机非金属材料工艺学-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
合肥学院 Hefei University 无机非金属材料工艺学 课程总结 题目：无机非金属材料工艺学课程总结 年级: XXXXXXXXXX 学号: XXXXXXXXXXXX 姓名: XXXXXX 指导老师：田长安 2017年 6月 4 日

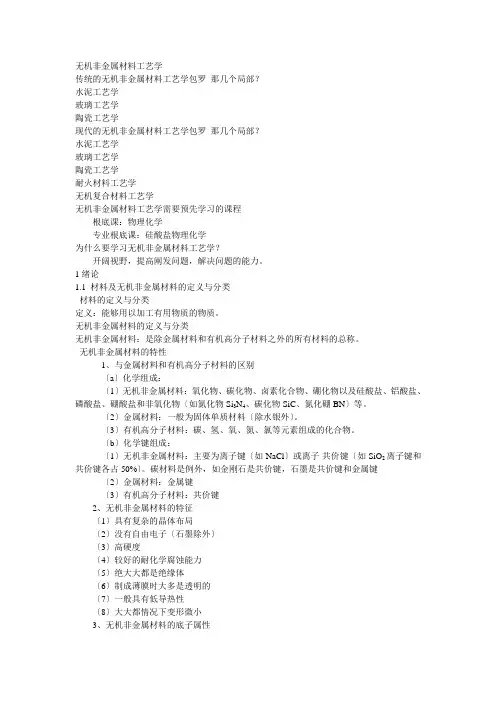

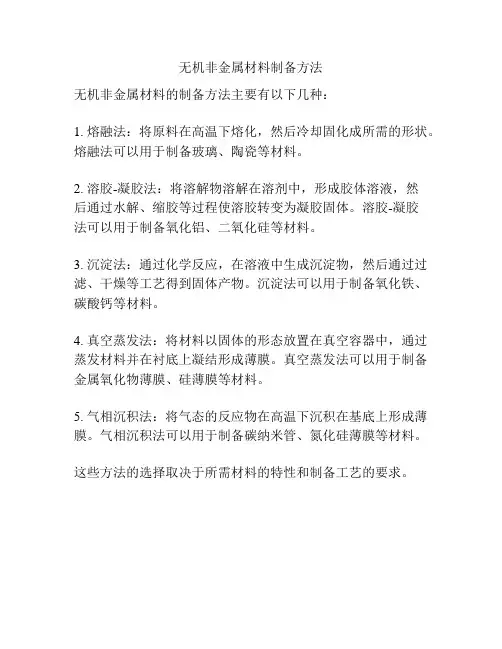

无机非非金属材料工艺学课程总结 无机非金属材料科学与工艺：是一门研究材料组成、结构、合成与制备、使用效能四者之间的关系与规律的科学。 合成与制备：是研究如何将原子、分子聚合起来并最终转变为有用产品的一系列连续过程，是提高材料质量、降低生产成本的关键，也是开发新材料、新器件的中心环节。 组成：是指构成材料物质的原子、分子、添加剂及其分布。 结构：是指组成原子、分子在不同层次上彼此结合的形式、状态和空间分布。 组成和结构是材料的基本表征。它们一方面是特定的合成与制备条件下的产物，另一方面又是决定材料性能与使用效能的内在因数。 无机非金属材料工艺学的研究内容：了解材料的组成与结构及它们同合成与制备之间、性能与使用效能之间的内在联系。 材料 材料的定义：能够用以加工有用物质的物质。 无机非金属材料：是除金属材料和有机高分子材料之外的所有材料的总称。 无机非金属材料的特性 1、与金属材料和有机高分子材料的区别 化学组成： （1）无机非金属材料：氧化物、碳化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐和非氧化物（如氮化物Si3N4、碳化物SiC、氮化硼BN）等。
（2）金属材料：一般为固体单质材料（除水银外）。 （3）有机高分子材料：碳、氢、氧、氮、氯等元素组成的化合物。 化学键组成： （1）无机非金属材料：主要为离子键（如NaCl）或离子-共价键（如SiO2离子键和共价键各占50%）。碳材料是例外，如金刚石是共价键，石墨是共价键和金属键 （2）金属材料：金属键 （3）有机高分子材料：共价键 2、无机非金属材料的特征 （1）具有复杂的晶体结构 （2）没有自由电子（石墨除外） （3）高硬度 （4）较好的耐化学腐蚀能力 （5）绝大多数是绝缘体 （6）制成薄膜时大多是透明的 （7）一般具有低导热性 （8）大多数情况下变形微小 3、无机非金属材料的基本属性 （1）高熔点、高硬度、高抗压 （2）耐腐蚀、耐磨损 （3）良好的抗氧化性、隔热性 （4）优良的介电、压电、光学、磁学性能及功能转换特性
金 属 工 艺 学 第 五 版 上 册纲要
强度：金属材料在里作用下，抵抗塑性变形和断裂能力。指标：屈服点（σs）、抗拉强度（σb）。 塑性：金属材料在力作用下产生不可逆永久变形能力。指标：伸长率（δ）、断面收缩率（ψ）硬度：金属材料表面抵抗局部变形，特别是塑性变形压痕、划痕能力。 1布氏硬度：HBS（淬火钢球）。HBW（硬质合金球） 指标：2洛氏硬度：HR（金刚石圆锥体、淬火钢球或硬质和金球） 3韦氏硬度 习题： 1什么是应力，什么是应变？ 答：试样单位面积上拉称为应力，试样单位长度上伸长量称为应变。 5、下列符号所示力学性能指标名称和含义是什么？ 答：σb：抗拉强度，材料抵抗断裂最大应力。 σs：屈服强度，塑性材料抵抗塑性变形最大应力。 σ0.2：条件屈服强度，脆性材料抵抗塑性变形最大应力 σ-1：疲劳强度，材料抵抗疲劳断裂最大应力。 δ：延伸率，衡量材料塑性指标。 αk：冲击韧性，材料单位面积上吸取冲击功。 HRC：洛氏硬度，HBS：压头为淬火钢球布氏硬度。HBW：压头为硬质合金球布氏硬度。 过冷度：理论结晶温度与实际结晶温度之差。冷却速度越快，实际结晶温度越低，过冷度越大。 纯金属结晶涉及晶核形成和晶核长大。 同一成分金属，晶粒越细气强度、硬度越高，并且塑性和韧性也越好。 因素：晶粒越细，晶界越多，而晶界是一种原子排列向另一种原子排列过度，晶界上排列是犬牙交错，变形是靠位错变移或位移来实现，晶界越多，要跃过障碍越多。
1提高冷却速度，以增长晶核数目。 2在金属浇注之前，向金属液中加入变质剂进行变质解决，以增长外来晶核，还可以采用热解决或塑性加工办法，使固态金属晶粒细化。 3采用机械、超声波振动，电磁搅拌等 合金：两种或两种以上金属元素，或金属与非金属元素溶合在一起，构成具备金属特性新物质。构成元素成为成员。 1、固溶体：溶质原子溶入溶剂晶格而保持溶剂晶格类型金属晶体。铁碳合金组织可分为： 2、金属化合物：各成员按一定整数比结合而成、并具备金属性质 均匀物质（渗碳体） 3、机械混合物：结晶过程所形成两相混合组织。
工艺学 一、名词解释 1.澄清剂:凡在玻璃熔制过程中能分解产生气体，或能降低玻璃黏 度，促进排除玻璃液中气泡得物质称为澄清剂。 （作用:排除气泡.) 2.烧成：通常就是指将初步密集定形得粉块(生坯)经高温烧结成产 品得过程。其实质就是将粉料集合体变成致密得、具有足够强度得烧结体,如砖瓦、陶瓷、耐火材料等. 3.玻璃形成体：能单独形成玻璃，在玻璃中能形成各自特有得网络 体系得氧化物，称为玻璃得网络形成体。 4.玻璃中间体:一般不能单独形成玻璃,其作用介于网络形成体与 网络外体之间得氧化物,称之为中间体、 5.玻璃调整体：凡不能单独生成玻璃,一般不进入网络而就是处于 网络之外得氧化物,称为玻璃得网络外体。它们往往起调整玻璃一些性质得作用。 6.凝结时间：水泥从加水开始到失去流动性，即从流体状态发展到 较致密得固体状态，这个过程所需要得时间称凝结时间。 7.坯、釉适应性：坯、釉适应性就是指熔融性能良好得釉熔体，冷 却后与坯体紧密结合成完美得整体不开裂、不剥脱得能力。
8.玻璃熔化：玻璃配合料经过高温加热转变为化学组成均匀得、无 气泡得、并符合成型要求得玻璃液得过程。 9.IM：铝率又称铁率,其数学表达式为： IM = Ａｌ２Ｏ3／Fｅ2O3 铝率表示熟料中氧化铝与氧化铁含量得质量比,也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙得比例。 10.SＭ：硅率，又称为硅酸率,其数学表达式就是：SＭ＝Ｓ iO2/(Al2O3+Fｅ2Ｏ3）硅率就是表示熟料中氧化硅含量与氧化铝、氧化铁之与得质量比，也表示了熟料中硅酸盐矿物与溶剂矿物得比例。 11.石灰饱与系数KH：就是熟料中全部氧化硅生成硅酸钙(C3S十 Ｃ2S)所需得氧化钙量与全部二氧化硅理论上全部生成硅酸三钙所需得氧化钙含量得比值. 12.萤石含率:萤石含率指由萤石引入得CａF2量与原料总量之比, 即:萤石含率=萤石含量×CａF2含量/原料总量×100% 13.水泥硬化：凝结过后,水泥浆产生明显得强度并逐渐发展成为坚 硬得固体，这一过程称为水泥得硬化。 14.水泥安定性：就是指水泥浆硬化后体积变化就是否均匀得性质 15.泥浆得触变性:就是指泥浆在静置后变稠，而一经搅拌又立即恢 复流动得性质。 16.水泥得烧结范围：就是指水泥生料加热至出现烧结所必需得、最
1.为什么北方常采用烧氧化焰而南方烧还原焰? 答：我国北方制瓷原料大多采用二次高岭土与耐火粘土，含铁较少而含氧化钛、有机物较多，坯体粘性和吸附性较强，适宜用氧化气氛烧成。 南方制瓷原料大多采用原生高岭土和瓷石，含铁量较多而含氧化钛、有机物较少，粘性和吸附性较小，适宜用还原气氛烧成。 2.与金属材料相比，无机非金属材料在性能上有那些特点？原因是什么？ 答：无机非金属材料的化学组分主要由元素的氧化物、碳化物、氮化物、卤素化合物、硼化物、以及硅酸盐、铝酸盐、磷酸盐、硼酸盐和非氧化物等物质，其化学键主要为离子键或离子—共价混合键。因此，无机非金属材料的基本属性主要体现为高熔点、高硬度、耐腐蚀、耐磨损、高抗压良好的抗氧化性、隔热性，优良的介电、压电、光学、电磁性能及其功能转换特性等。但大多数无机非金属材料具有抗拉强度低、韧性差等缺点。 3.玻璃浮法成型的原理？ 答：玻璃液从池窑连续流入并浮在有还原气氛保护的锡液上，由于各物相界面张力和重力的综合作用，摊成厚度均匀，上下两平面平行，平整和火抛光的玻璃带，经冷却硬化后脱离锡液，再经退火、切割而得到浮法玻璃。 4.采用陶瓷注浆成型时坯料应满足哪些要求？为什么？ 答：1）流动性好。保证泥浆浇注成形时要能充满模型的各个部位。 2）悬浮性好。浆料中各种固体颗粒能在较长的一段时间悬浮而不沉淀的性质称为泥浆的悬浮性。它是保证坯体组分均匀和泥浆正常输送、贮放的重要性能之一。 3）触变性适当。受到振动和搅拌时，泥浆粘度会降低而流动性增加，静置后又恢复原状，此外，泥浆放置一段时间后，在维持原有水分的情况下也会变稠，这种性质称为触变性。泥浆触变性过大，容易堵塞泥浆管道，且坯体脱模后易塌落变形；触变性过小，生坯强度较低，影响脱模和修坯。 4）滤过性好。滤过性也称渗 模性，是指泥浆能够在石膏模中滤水成坯的性能。滤过性好，则成坯速率较快。当细颗粒过多时，易堵塞石膏模表面的微孔脱水通道，不利于成坯。熟料和瘠性原料较多时有利于泥浆的脱水成坯。 5.陶瓷制品开裂的主要原因？ 答：生坯在搬运过程中因被碰而产生的细微裂纹；坯体入窑水分过高、升温过急；高温阶段生温太快，收缩过大；坯体在晶体型转化阶段冷却过快；器形设计不合理。 6.实际生产中应该如何选择陶瓷的成型方法？ 答：1）产品的形状、大小、厚薄等。一般形状复杂或较大，壁较薄的产品，可采用注浆法成形；而具有简单回转体形状的器皿可采用最常用的旋压、滚压法可塑成形。
第一篇金属材料材料导论 第一章金属材料的主要性能 第一节金属材料的力学性能 力学性能的定义：材料在外力作用下，表现出的性能。 一、强度与塑性 概念：应力；应变 拉伸实验 F（ k· F ?L（mm） ?L e 1.强度： 定义：塑性变形、断裂的能力。 衡量指标：屈服强度、抗拉强度。 （1）屈服点： 定义：发生屈服现象时的应力。 公式：σs＝F s/A o（MPa） （2）抗拉强度： 定义：最大应力值。 公式：σb＝F b/A o 2.塑性： 定义：发生塑性变形，不破坏的能力。 衡量指标：伸长率、断面收缩率。 （1）伸长率： 定义： 公式：δ＝（L1－L0）/L0×100％ （2）断面收缩率： 定义： 公式：Ψ＝（A0－A1）/A0×100％ 总结：δ、Ψ越大，塑性越好，越易变形但不会断裂。
二、硬度 硬度： 定义：抵抗更硬物体压入的能力。 衡量：布氏硬度、洛氏硬度等。 1.布氏硬度：HB （1）应用范围：铸铁、有色金属、非金属材料。 （2）优缺点：精确、方便、材料限制、非成品检验和薄片。 2.洛氏硬度：HRC用的最多 一定锥形的金刚石（淬火钢球），在规定载荷和时间后，测出的压痕深度差即硬度的大小（表盘表示）。 （1）应用范围：钢及合金钢。 （2）优缺点：测成品、薄的工件，无材料限制，但不精确。 总结：数值越大，硬度越高。 第二章铁碳合金 第一节纯铁的晶体结构及其同素异晶转变 一、金属的结晶 结晶：液态金属凝结成固态金属的现象。 实际结晶温度－金属以实际冷却速度冷却结晶得到的结晶温度Tn。一、金属结晶的过冷现象： 金属的实际结晶温度总是低于理论结晶温度，Tn 第一章概论 第一节无机非金属材料生产过程的共性与个性无机非金属材料是三大材料之一，它不同于金属材料和有机高分子材料。而具有自身的特性。1.耐高温；2.化学稳定性高；3.高强度、高硬度；4.电绝缘性好；5.韧性差。材料工学的任务就是要研究如何选择合适的原料，通过各种工艺过程、生产出符合各种要求的材料．并能达到低投入高产出、无机非金属材料生产过程具有其共性与个性。可分别介绍如下： 一、无机非金属材料生产过程的共性 （一）原料 无机非金属材料的大宗产品，如水泥、玻璃、砖瓦、陶瓷、耐火材料的原料大多来自储量丰富的非金属矿物，如石英砂（SiO2）、粘土（Al2O3.2SiO2.2H2O）、长石（K2O.Al2O3.6SiO2等）、铝钒士（Al2O3.nH2O）、石灰石(CaCO3)、白云石（CaCO3.MgCO3）、硅灰石（CaO.SiO2）、硅线石（Al2O3.SiO2）等。 据统计，氧、硅、铝三者的总量占地壳中元素总量的90%、其中除天然砂和软质粘土外都是比较坚硬的岩石。 （二）粉料的制备与运输 因原料大多来自天然的硬质矿物，要使其重新化合、造型，必须进行矿物的破粉碎再利用粉料配料，然后才能进行各种热处理或成型。粉体颗粒的大小、级配、形状及其均匀性往往直接影响产品的质量和产量，也决定了采用设备的性质，随着机械化和自动化水平的提高，对产品质量要求和原料的均匀性要求愈来愈高，而天然矿物往往均匀性差，当前水泥工业采取种种措施进行原料的均化，陶瓷工业则成立了许多原料公司，通过对原料进行加工，成分检验、掺和，提供标准化、系列化的粉料。因此，粉体的制备和运输在无机非金属材料的生产过程中占有重要的地位。在粉体的制度和运输过程中容易产生粉尘和噪音污染，如何防治 铸造将液态金属浇注到具有与零件形状、尺寸相适应的铸型型腔中，待其冷却凝固，以获得毛坯或零件的生产方法 液态合金的充型能力液态合金充满铸型型腔，获得形状完整、轮廓清晰铸件的能力 缩孔它是集中在铸件上部或最后凝固部位容积较大的孔洞。缩孔多呈倒圆锥形，内表面粗糙，通常隐藏在铸件的内层，但在某些情况下，可暴露在铸件的上表面，呈明显的凹坑。 缩松分散在铸件某区域内的细小缩孔，称为缩松。当缩松与缩孔的容积相同时，缩松的分布面积要比缩孔大得多。缩松的形成原因也是由于铸件最后凝固区域的收缩未能得到补足，或者，因合金呈糊状凝固，被树枝状晶体分隔开的小液体区难以得到补缩所致。 热应力它是由于铸件的壁厚不均匀、各部分的冷却速度不同，以致在同一时期内铸件各部分收缩不一致而引起的。 机械应力它是合金的固态收缩受到铸型或型芯的机械阻碍而形成的内应力 热裂热裂是在高温下形成的裂纹。其形状特征是：缝隙宽、形状曲折、缝内呈氧化色 结晶：金属的结晶就是金属液体转变为晶体的过程，亦即金属原子由无序到有序的排列过程。 热处理：就是将钢在固态下，通过加热、保温和冷却，以改变钢的组织，从而获得所需性能的工艺方法。 冷裂冷裂是在低温下形成的裂纹。其形状特征是：裂纹细小、呈连续直线状，有时缝内呈轻微的氧化色 可锻铸铁可锻铸铁又称为玛铁。它是将白口铸铁经石墨化退火而形 成的一种铸铁。 球墨铸铁球墨铸铁是上世纪40年代末发展起来的一种铸造合金， 它是向出炉的铁水中加入球化剂和孕育剂而得到的球状石墨铸铁。 起模斜度为了使模样（或型芯）便于从砂型（或芯盒）中取出，凡 垂直于分型面的立壁在制造模样时，必须留出一定的倾斜度（图2-36）， 此倾斜度称为起模斜度。 熔模铸造用易熔材料制成模样，然后在模样上涂挂耐火材料，经硬 化之后，再将模样熔化以排出型外，从而获得无分型面的铸型。由于 模样广泛采用蜡质材料来制造，故又常将熔模铸造称为“失蜡铸造”。 金属型铸造将液态合金浇人金属铸型、以获得铸件的一种铸造方法。由于金属铸型可反复使用多次（几百次到几千次），故有永久型铸造之称 压力铸造简称压铸。它是在高压下（比压约为5～150MPa）将液态或半液态合金快速地压人金属铸型中，并在压力下凝固，以获得铸件的方法 离心铸造将液态合金浇人高速旋转（250～1500 r/min）的铸型，使金属液在离心力作用下充填铸型并结晶 利用金属在外力作用下所产生的塑性变形，来获得具有一定形状、尺寸和力学性能的原材料、毛坯或零件的生产方法，称为金属压力加工，又称金属塑性加工。轧制金属坯料在两个回转轧辊的孔隙中受压变形，以获得各种产品的加工方法。拉拔金属坯料被拉过拉拔模的模孔而变形的加工方法。 挤压金属坯料在挤压模内被挤出模孔而变形的加工方法。 锻造金属坯料在抵铁或锻模模膛内变形而获得产品的方法。 无机非金属材料的现状与前景 【摘要】无机非金属材料是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。在材料学飞速发展的今天，无机非金属材料有这广阔的应用前景和良好的就业形势。 【关键字】无机非金属材料方向前景智能 1. 无机非金属材料的特点及应用 无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。无机非金属材料的提法是20世纪40年代以后,随着现代科学技术的发展从传统的硅酸盐材料演变而来的。无机非金属材料是与有机高分子材料和金属材料并列的三大材料之一。 在晶体结构上,无机非金属的晶体结构远比金属复杂，并且没有自由的电子。具有比金属键和纯共价键更强的离子键和混合键。这种化学键所特有的高键能、高键强赋予这一大类材料以高熔点、高硬度、耐腐蚀、耐磨损、高强度和良好的抗氧化性等基本属性,以及宽广的导电性、隔热性、透光性及良好的铁电性、铁磁性和压电性。 无机非金属材料品种和名目极其繁多,用途各异,因此,还没有一个统一而完善的分类方法。通常把它们分为普通的(传统的)和先进的(新型的)无机非金属材料两大类。 普通无机非金属材料的特点是：耐压强度高、硬度大、耐高温、抗腐蚀。此外，水泥在胶凝性能上，玻璃在光学性能上，陶瓷在耐蚀、介电性能上，耐火材料在防热隔热性能上都有其优异的特性，为金属材料和高分子材料所不及。但与金属材料相比，它抗断强度低、缺少延展性，属于脆性材料。与高分子材料相比，密度较大，制造工艺较复杂。 第一章 问答题 1.什么是无机非金属材料？如何分类？ 答：无机非金属材料是以某些元素的氧化物，碳化物，氮化物，卤素化合物，硼化物以及硅酸盐，磷酸盐，硼酸盐等物质组成的材料，是除有机高分子材料和金属材料以外的所有材料的统称。 无机非金属材料品种和名目极其繁多，用途各异。因此，还没有一个统一而完善的分类方法。通常把它分为普通的（传统的）和先进的（新型的）无机非金属两大类。其中传统可分为：水泥，陶瓷，耐火材料，玻璃，搪瓷磨料等，而新型的有：先进陶瓷，非晶态材料，人工晶体，无机涂层，无机纤维等。 2.试简述无机非金属材料生产过程的共性与个性。） 答: 无机非金属材料的特性：①耐高温；②化学稳定性高；③高强度、高硬度；④电绝缘性好；⑤韧性差。 共性：1，原料：水泥、玻璃、砖瓦、陶瓷、耐火材料的原料大多来自储量丰富的非金属矿物 2，粉料的制备与运输：因原料大多来自天然的硬质矿物，必须进行矿物的破粉碎。粉体颗粒的大小、级配、形状及其均匀性往往直接影响产品的质量和产量。 3，高温加热（热处理） 由于无机非金属材料工业所用原料的稳定性和耐高温性，要使它们相互反应生成新的高度稳定的物质或使其形成熔融体，必须要在较高的温度下进行（一般都在1000C以上）， 4，成形 由粉体变成产品都有一个成形过程。 5，干燥 由于有些天然原料如粘土、砂等常含有水分而不好加工，需要烘干。各种浆体都要脱水烘干，成形后的制品必须经过于燥，才能进入烧成。 个性：粉体的制备过程以P来表示，热处理过程用H来表示，成形以F来表示 （一）胶凝材料类 这类产品首先要经过热处理，合成能水化的矿物，然后磨成细粉，最后成形。因此，它的生产过程组合应是H－P－F。 无机非金属材料 核心知识点一： 一、硅酸盐材料 硅酸盐是由盐、氧和金属组成的化合物的总称，在自然界分布极广。硅酸盐是一大类结构复杂的固态物质，大多不溶于水，化学性质很稳定。 1. 硅酸 （1）物理性质 不溶于水、无色透明、胶状（硅胶）。 硅胶多孔，吸附水分能力强，常用作实验室和袋装食品、瓶装药品等的干燥剂，也可以用催化剂的载体。 （2）化学性质 ①弱酸性：所以在与碱反应时只能与强碱反应 H2SiO3 + 2NaOH＝Na2SiO3 + H2O H2SiO3 + 2OH－＝SiO32－+ 2H2O 比碳酸酸性弱：Na2SiO3+CO2+H2O＝Na2CO3+ H2SiO3 ②硅酸的热稳定性较弱，受热易分解为SiO2和水：H2SiO3H2O＋SiO2 （3）制备方法 由于SiO2不溶于水，所以硅酸只能用间接的方法制取，一般用可溶性硅酸盐+酸制得。 Na2SiO3 + 2HCl＝2NaCl + H2SiO3 ↓ SiO32－+ 2H+＝H2SiO3 ↓ 【注意】①硅酸不溶于水，不能用SiO2与水反应制取硅酸 ②硅酸的酸性比碳酸的酸性还弱，所以往可溶性硅酸盐溶液中通入CO2也可以制取硅酸： Na2SiO3＋CO2＋H2O＝Na2CO3＋H2SiO3 ↓ SiO32－＋CO2＋H2O＝CO32－＋H2SiO3 ↓ ③如前所述， SiO2＋Na2CO3Na2SiO3＋CO2↑，该反应在高温条件下进行，有利于CO2从体系中挥发出来，而SiO2为高熔点固体，不能挥发，所以反应可以进行，符合难挥发性酸酐制取易挥发性酸酐的原理；而上述反应“Na2SiO3+CO2+H2O＝Na2CO3+ H2SiO3↓”可以进行，是因为该反应是在溶液中进行的，符合复分解反应的原理，两者反应原理不矛盾【想一想】碳酸和硅酸的酸性比较 2. 硅酸钠 （1）物理性质：最简单的硅酸盐是硅酸钠（Na2SiO3），可溶于水，其水溶液俗称水玻璃，是制备硅胶和木材防火剂等的原料。 【注意】①硅酸钠溶液可用玻璃瓶盛装，但是不能用玻璃塞，应用橡胶塞或木塞。 ②玻璃中含有二氧化硅，盛放氢氟酸不用玻璃瓶而用塑料瓶。 （2）化学性质 无机（化工）工艺流程练习题 *无机（化工）工艺流程* 1、医用氯化钙可用于补钙、抗过敏和消炎等，以工业碳酸钙(含少量Na＋、Al3＋、Fe3＋等杂质)生产医用二水合氯化钙工艺流程为： 已知：查阅资料得知氢氧化物沉淀时的pH如下表。 氢氧化物Fe(OH)3Al(OH)3 开始沉淀时的pH 2.3 4.0 开始溶解：7.8 完全沉淀时的pH 3.7 5.2 完全溶解：10.8 (1)CaCO3与盐酸反应的离子方程式：_________________________________。 (2)除杂操作是加入氢氧化钙，调节溶液的pH为________，目的是除去溶液中少量的Al3＋、Fe3＋。检验Fe(OH)3是否沉淀完全的实验操作是 ________________________。 (3)过滤时需用的玻璃仪器有________。滤渣主要成分的化学式：________。 (4)酸化时加盐酸的目的为①_______________________________________， ②防止Ca2＋在蒸发时发生水解。 (5)为什么蒸发结晶要保持在160 ℃：__________________________________。 (6)若所测样品CaCl2·2H2O的质量分数偏高(忽略其他实验误差)，可能的原因之一为__________________________________________________________ _________________________________________________________________。解析根据流程可知，加入氢氧化钙的目的是通过调节溶液的pH使Al3＋、Fe3＋转化为Fe(OH)3、Al(OH)3，使其沉淀完全，根据表中的数据可知，选择的pH 应使得两种离子都生成沉淀，特别要保证Al3＋全部沉淀后不能再溶解，故选择pH为5.2～7.8。检验Fe(OH)3是否沉淀完全即检验溶液中是否还存在Fe3＋，可 第一篇金属材料的基本知识 第一章金属材料的主要性能 金属材料的力学性能又称机械性能，是金属材料在力的作用所表现出来的性能。 零件的受力情况有静载荷，动载荷和交变载荷之分。用于衡量在静载荷作用下的力学性能指 标有强度，塑性和硬度等；在动载荷和作用下的力学性能指标有冲击韧度等；在交变载荷作用下的力学性能指标有疲劳强度等。 金属材料的强度和塑性是通过拉伸试验测定的。 P6低碳钢的拉伸曲线图 1，强度 强度是金属材料在力的作用下，抵抗塑性变形和断裂的能力。 强度有多种指标，工程上以屈服点和强度最为常用。 屈服点：δs是拉伸产生屈服时的应力。 产生屈服时的应力=屈服时所承受的最大载荷/原始截面积 对于没有明显屈服现象的金属材料，工程上规定以席位产生0.2%变形时的应力，作为该材 料的屈服点。 抗拉强度：δb是指金属材料在拉断前所能承受的最大应力。 拉断前所能承受的最大应力=拉断前所承受的最大载荷/原始截面积 2，塑性 塑性是金属材料在力的作用下，产生不可逆永久变形的能力。 常用的塑性指标是伸长率和断面收缩率。 伸长率：δ试样拉断后，其标距的伸长与原始标距的百分比称为伸长率。 伸长率=（原始标距长度－拉断后的标距长度）÷拉断后的标距长度×100% 伸长率的数值与试样尺寸有关，因而试验时应对所选定的试样尺寸作出规定，以便进行比较。同一种材料的δ5 比δ10要大一些。 断面收缩率：试样拉断后，缩颈处截面积的最大缩减量与原始横截面积的百分比称为断面收 缩率，以ψ表示。 收缩率=（原始横截面积－断口处横截面积）÷原始横截面积×100% 伸长率和断面收缩率的数值愈大，表示材料的塑性愈好。 3，硬度 金属材料表面抵抗局部变形（特别是塑性变形、压痕、划痕）的能力称为硬度。 金属材料的硬度是在硬度计上测出的。常用的有布氏硬度法和洛氏硬度法。 1，布氏硬度（HB） 是以直径为D的淬火钢球HBS或硬质合金球HBW为压头，在载荷的静压力下，将压头压 入被测材料的表面，停留若干秒后卸去载荷，然后采用带刻度的专用放大镜测出压痕直径d，并依据d的数值从专门的表格中查出相应的HB值。 布氏硬度法测试值较稳定，准确度较洛氏法高。是测量费时，且压痕较大，不适于成品检验。2，洛氏硬度(HR) 是将压头（金刚石圆锥体、淬火钢球或合金球）施以100N的初始压力，使压头与试样始终 保持紧密接触。然后，向压头施加主载荷，保持数秒后卸除主载荷，以残余压痕尝试计算其 硬度值。实际测量时，由刻度盘上的指针直接指示出HR值。 洛氏硬度法测试简便、迅速，因压痕小、不损伤零件，可用于成品检验。其缺点是测得的硬 度值重复性较差，需在不同部位测量数次。 3，韧性 无机非金属材料中的常见结构类型无机非金属材料生产过程
金属工艺学(邓文英)经典知识点总结
无机非金属材料的现状与前景
无机非金属材料工艺学习题
高一化学人教版必修第二册 第五章 第三节 无机非金属材料
2020届(人教版)高考化学：无机(化工)工艺流程二轮练习题附答案
金属工艺学知识点总结(2)
无机非金属材料中的常见结构类型
尹从岭
（北京大学化学与分子工程学院）
摘要：本文综述了无机非金属材料中的常见结构类型，介绍了它们之间的联系与区别。 关键词：钙钛矿；钨青铜；尖晶石；六方密堆积；立方密堆积 无机化合物的结构型式复杂多样，本文选择一些简单而重要的结构型式加以讨论。 1． MX 型化合物的结构 1． NaCl 型的晶体结构 在 NaCl 的晶体中，Na+和 Cl-交替排列，具有正八面体配位，晶体属于面心立方点阵 Oh 点群。 NaCl 晶体结构可看作 Cl-作立方最密堆积， 在这堆积的每个八面体空隙中填入 Na+。 晶体结构示于图 1 中。属于 NaCl 型结构的化合物有离子键型的 碱金属卤化物和氢化物，碱土金属的氧化物和硫化物；有过渡 键型的金属氧化物、硫化物以及间隙型的碳化物和氮化物。 LiVO2 是与 NaCl 结构相关的化合物。LiVO2 结构中氧离子 构成立方密堆积，金属离子沿体对角线方向交替占据八面体空 隙，形成锂原子层和钒原子层。图 2 Li+ 给出了 LiVO2 的晶体结构。LiVO2 可 以看作是有序的 NaCl 结构，具有三 图 1 NaCl 的结构 2O 方对成行，空间群为 R32/m。在较高 的温度下，LiVO2 结构中的两种阳离子趋于无序分布，LiVO2 转 变成典型的 NaCl 立方结构。 3+ NbO 是另外一个与 NaCl 结构相关的化合物。 NbO 结构中， 在 V 有 1/4 的铌和氧格位未被占据， 因而可以看作 NaCl 的有序缺陷结 构。 NbO 结构中， 是平面四方配位。 在 Nb NbO 结构也可以看作是由八面体金属原 子簇 Nb6 共用顶点而形成的骨架结构。 NbO 的结构如图 3 所示。 CaC2 是另外一个与 NaCl 结构相关的 图2. LiVO2的结构 化合物。CaC2 有多种晶型，四方晶系的 图 3. NbO 的结构 22+ CaC2 由 Ca 和 C2 组成，Ca2+和 C22-的分布和 NaCl 相似，但由于 C22-离子是哑铃状，而不是球形，使结构沿 c 轴方向拉长成四方晶系。结构的图形示于图 4。 2．CsCl 型的晶体结构 在 CsCl 的晶体结构中，Cl-作简单立方堆积，Cs+填入 立方体空隙中，正、负离子的配位数均为 8，其结构示于 图 5。 CsCl 型结构属于简单立方点 阵，Oh 点群。属于 CsCl 型的例子 化合物有 CsCl， CsBr， CsI， RbCl， ThCl， TlCl， TlBr， 4Cl， 4Br， NH NH
图 5. CsCl 的结构
C2
Ca2
图 4. CaC2 的结构
相关主题
文本预览
