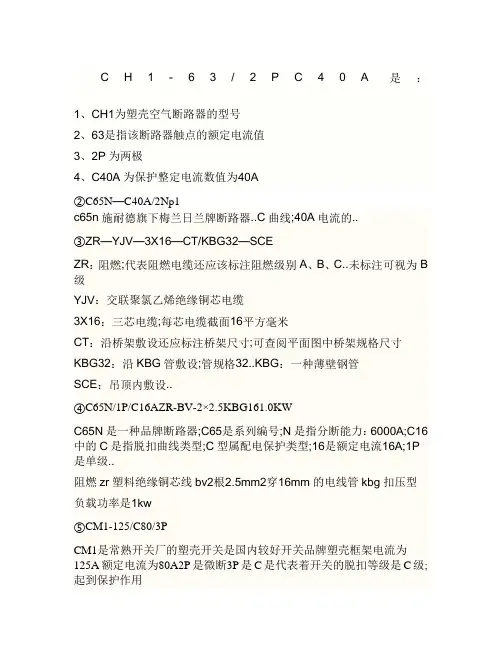

C H1-63/2P C40A是：
1、CH1为塑壳空气断路器的型号
2、63是指该断路器触点的额定电流值
3、2P为两极
4、C40A为保护整定电流数值为40A
②C65N—C40A/2Np1
c65n施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。
③ZR—YJV—3X16—CT/KBG32—SCE
ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级）
YJV：交联聚氯乙烯绝缘铜芯电缆
3X16：三芯电缆，每芯电缆截面16平方毫米
CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）
KBG32：沿KBG管敷设，管规格32。KBG：一种薄壁钢管
SCE：吊顶内敷设。
④C65N/1P/C16AZR-BV-2×2.5KBG161.0KW
C65N是一种品牌断路器，C65是系列编号，N是指分断能力：
6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。
阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2穿16mm的电线管（kbg）扣压型
负载功率是1kw
⑤CM1-125/C80/3P
CM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为
125A额定电流为80A2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用
⑥3×[YJV22-1K-(4×95)SC100]2×[YJV22-1K-(4×120)SC100]
YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。
2×[YJV22-1K-(4×120)SC100]类推。不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。4X120穿管有2个弯可能不行的
7、YJV22(3*150+1*95)SC100
YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体网
状结构的交联聚乙烯，从而大幅度地提高了聚乙烯的热—机械性能，并保持了优异的电气性能。交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比纸绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。）
22为聚氯乙烯,23为聚乙烯
3*150和1*95的意思是电缆内由3根150平方的铜芯线和1根95平方的铜芯线组成.
SC100是安装要采用100的钢管线管穿管.
8、YJV-3*150+1*70的345元钱一米，YJV22-3*150+1*70的是393元钱一米。
9、dtap/15kw电机三角形连接/15KW。
10、HUSD18R-63/16A-4P
DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
11、YJV22-1000-4×300的电缆需要穿直径100mm的热镀锌钢管。直管20米内，穿100镀锌钢管。1、2个弯时穿150的铠装电缆直埋敷设，除了过马路，可不需要穿钢管。
12、yjv22-3*95高压电缆外径是63mm.和两台10kv800kva变压器相配合适，载流量没问题
13、BV-3*2.5PC20-FL3NPEW5
3芯2.5平方铜芯聚氯乙烯绝缘电缆PC20-F穿聚氯乙烯硬质DN20管敷设
三芯电缆用途分别是：L3是火线N是零线PE是地线W5回路号
14、BM65G-100/20A/2P
上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P 二极的开关
15、在电路图里有一个回路功率是5.88KW，为什么选用的是
C65N-D40A/2P+VE型号里面的40A是怎么计算的？
C65N-D40A/2P+VE，从型号看，应该是单相电。
根据公式P=UI，可以计算出回路电流I=5880/220=27A，首先讲必须选择比这个电流大的空开，有30，40，50，63。30A的余量太小，50A 的接近回路电流的2倍，过大！只有选40A的最合适，是回路电流的1.5倍，严格来讲，这个还是选的有点大了。
15、双电源型号HYCQPA-63/4P是什么牌子？慧科
16、5SJ6+5SM2/4P-32A,看图纸的符号不带圈的，应该是西门子的空开
5SM2漏电保护模块与5SJ系列小型断路器拼装;
加号后面的就是表示漏电保护！
17、C65N--C--4P--20施耐德的断路器，c型，4极就是带N相，额定电流20A的
LTM--3P+N--15KA是3P+N的浪涌保护器，15KA的。
18、断路器SBL-200/4P100A,500mA0.4s
SB:型号；L：漏电；200：框架电流；4P：ABCN；（4极）
100A：实际电流；500mA：漏电动作电流；0.4s：漏电动作时间。
19、2*CAT6UTP/4P
2根六类屏蔽4对双绞线；即平时大家说的2根六类带屏蔽的网线，4p为8芯4对
20、HUM18-63/3-C10
环宇公司产品微型断路器HUM---环宇公司自定型号18---设计序号63---产品框架电流等级（本系列最大可做到电流63A）/3----3极，即三相，ABC.上三个进线接点，下三个出线接点。C10---C型保护特征额定电流10A
21、通至照明变压器的电缆VLV-0.5/1.03*35+1*16
VLV是聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆，0.5/1.0是说他的额定耐压等级，就是说他适用于额定电压0.5至1千伏的输配电线路中，
3*35+1*16说的是电缆规格，是三加一的动力电缆三根35平方的和一根16平方的。
22、WATSNB-63/504CBR
施耐德万高N系列CB级自动转换开关，控制器为基本型，壳体电流63A，整定电流50A，四极CB级开关。
23、wnm1-150/125A-3P
125A－3P是一个断路器的型号，是150A的壳架等级电流125A的开断电流3极的
24、YJV22-4*70-SC100-FC
钢带铠装聚乙烯绝缘聚氯乙烯护套四芯线芯70平方毫米电缆穿100管径低压流体输送钢管埋地敷设。
25、BV-500V-4*95+1*50SC100WC
铜芯绝缘导线，500伏，4根95平方毫米和一根50平方毫米的线，SC100就是线穿DN100的钢管，WC是沿墙敷设。其实本来这是电缆的表达方式，但是现在工程中，也有用这种线代替电缆，当然，它的安全性不如电缆。
26、NHBV4*1.5RC20/WC,FC(24V)
耐火铜芯聚氯乙烯绝缘电线，规格是4芯，每芯截面为1.5mm2。
RC标注不规范，一般用SC表示钢管、PC表示PVC刚性塑料管，20是管径。
WC是埋墙敷设，FC是埋地敷设。24V是指用来传输24V电源。
27、高压YJV22电缆8.7/15KV3*400？
见过最大的是300的400的真没有见过，双并240的电缆或者选择单芯500的电缆经济实惠的办法是两颗240的10KV电缆根本没有400的除非定做价格很高。
28、ZR-BV-3*2.5-TC20-AC
ZR-阻燃BV-塑铜线3*2.5-3芯×2.5mm2TC2020薄钢管吊顶内敷设-AC交流
29、BV-2*4+E4PC20WC
导线型号为铜芯塑料绝缘线，2根截面积均为4平方加一根4平方接地线，穿管径为20mm的硬塑料管，沿墙，沿顶棚敷设
30、BV-2*2.5+BVR-1*2.5-PC20-WC
BX、BV、BLV、BVV、RVV、BVR等都是表示导线，型号中的字母分别表示：
(1)第一个字母“B”表示布线。
(2)第二个字母“X”表示橡皮绝缘，“V”表示聚氯乙烯型料绝缘线。
(3)第三个字母“V”表示塑料护套。
(4)型号中不带“L”为铜线，带“L”为铝线。
(5)“R”表示软线
2*2.5=根数*单根平方数（平方毫米）
PC穿硬塑料管敷设20是该硬塑料管的直径，单位是毫米
WC暗敷设在墙内
31、BM65G-100/20A/2P
上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P 二极的开关
32、NDM1-63C/32/2P
上海良信电器有限公司产品微型断路器（系列)壳架等级63AC型（配电类）脱扣特性规格32A2极
33、CZBL-63C/20A/30mA/2P
CZBL-63C代表某品牌漏电开关型号，额定电流20A，漏电动作电流
30mA，2极进出线，L1表示相线。
34、C65N-C16/2P+VE
施耐德C65型微型断路器其中C65--表示系列的型号；N--表示分断能力为6000A；
C--表示脱扣曲线为C型；16--表示额定电流为16A；2P--表示极数为2极；VE--表示可配剩余电流动作保护附件（VigiC65ELE）；
35、C65N-16A2PVE-30mAYJV3X4mmSC25HDPE50
C65N-16A2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA
YJV3X4mmSC25HDPE50YJV：交联聚乙烯电缆,3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
C65N-C16/3PC65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极
VV*5x2.5-SC32/WC/FC指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
36、C65N-C16/2P
C65N-C16/2：2P微型断路器，通断能力16A，可用于普通回路供电开关。
C65N-C16/+N：1P微型断路器+N，通断能力16A，可用于照明回路供电开关。
C65N-C16/30mA/0.3s：微型漏电保护器，通断能力16A，漏电30mA、0.3秒动作，可用于与人体较多次数接触的设备回路供电开关。
37、ATNS63/4P-32A
施耐德自动电源转换开关。63是最大壳体电流，4P是四极断路器，32A 是整定电流(整定电流是继电保护中的一个重要术语。其意思是，在继电保护判断跳闸时与实际电流相对比的标准值，整定值是人为规定，根据电路、电网承受能力计算出的值。整定电流”、“额定电流”是两回事，GB14048中有明确解释，举例说明：DW45断路器三段保护，长延时保护整定电流一般出厂默认值为1倍的额定电流；短路短延时整定电流一般出厂默认值为8倍的额定电流，定时限时间为0.4s；短路瞬时整定电流一般出厂默认值为12倍的额定电流。其中各项保护电流值用户可根据需求自己设定，若有特殊要求可向制造厂特殊定制)
38、配电箱内的C65N—C63/3P和DPN—C32/2P
C65N:是C65N型断路器系列，C63/3P：是3相63A底座断路器，最大电流63A.
DPN：是DPN型断路器系列，C32/2P：是2相32A底座断路器,电大电流32A.
39、HSM8-63C16
HSM8是杭州之江开关股份有限公司的微型断路器型号。
HS：企业代号“杭申”，杭州之江属于杭申控股集团。
M：塑料外壳式小型断路器。
8：产品设计序号。
63：断路器壳架等级电流63A。
C：断路器脱扣曲线，C表示用于配电保护。
16：断路器整定电流16A。
40、TBMIL-225/4PIN=100AIL=200MA
一种比较特殊的断路器，主要用于大型工业厂家，泄露电流比较大的地方，当泄露电流超过他的规定值100MA时，它就会跳闸。但总电流超过它允许的工作电流100A时，它也会跳闸！
41、ACB3200AF/3200AT4P380V/75KA
ACB某品牌断路器型号3200壳架电流额定电流3200A4P额定工作电压380V，极限分断能力为75KA
42、1*1C+2*Cat64PUTP
1根光纤加2根屏蔽6类网线
43、UTP-CAT5-4P/PC20-F(WCorCC
UTP-CAT5-4P是指开关型号，具体是什么要看品牌，每个厂家都有不同的标注型号，C20代表开关的分断容量为20A，WC代表在墙内暗敷，CC代表在地面内暗敷设。
44、[RVS(2*1.0)+UTP-5]PC25
RVB平行多股软线，两根芯线是平行包在护套中的；RVS对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0)成品外径（宽度×厚度）/mm；UTP-5五类(非屏蔽-两对)
网络线；PC25应该是PVC25，PVC25（直径：25mm，厚度：1.0mm）。
45、（2超五类4PUTP+2RVB-2*0.5)SC25WC/FC
第一个2是两根，超五类就是超五类双绞线，4P是一根线缆里有四对线芯，UTP是非屏蔽双绞线，第二个2也是两根，RVB是铜芯聚氯乙烯绝缘平型连接软线，第三个2是两芯，0.5是每芯的线径，SC25是直径25mm 的钢管，WC是墙内暗敷。
46、HUM18-63/3-D25HUC-12C-T25DU8.5
HUM18-63/3-D25:某品牌高分断小型断路器；HUC-12C：交流接触器T25DU8.5：热继电器
47、WL:YJV-0.66/1KV(5*16)RC40-FC
以上表示线路的电源电缆的大小及敷设方式：YJV-0.66/1KV(5*16)，表示电缆型号为：聚乙烯绝缘聚氯乙烯护套电力电缆、耐压等级为
0.66/1KV，内含5芯16mm2铜芯电缆，RC40：表示电缆穿保护管直径为DN40热镀锌钢管，FC：表示敷设方式为埋地敷设，WL：指电箱出线回路回路。
48、BN-63D16/3
断路器。BN，断路器型号或者是未标注型号只是指弹簧操动机构63断路器的壳架额定电流，DD型曲线，一般用于电机等感性负荷，这类负荷启动电流较大。16断路器的额定电流33极，L1L2L3
49、HUM18-63/3-D25HUC-12C-T25DU8.5
HUM18-63/3-D25:高分断小型断路器；HUC-12C：交流接触器
T25DU8.5：热继电器
50、(7XRVB-2X0.5)SC25WC/FC
7根RVB-2*0.5的软电线穿DN25的焊接钢管,在墙上及地坪内暗敷设。
51、NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
CPM-R40TA,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5
KBO-32C/M23.06MF,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号，双电源自动转换开关。
KBO-32C/M23/06MF是KBO的一种型号！KB：控制与保护开关0(零)：表示填补国内空白32：主体额定电流为32AC：经济型M：不频繁启动电机保护25：整定电流为25A06：3常开+2常闭+1故障报警+1短路报警M：控制电压为220VF：消防型
AOL:电气火灾监控系统
52、CH1-160C/100A/2P
塑壳断路器：160开关电流，100A整定电流，2P两相
53、YJV22-1,4×35/G100/QA
YJV22-1----交联聚乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆，1KV 以下；
4×35------规格4芯，每芯35平方毫米截面；
G100/QA----表示敷设方式为穿100直径钢管，墙内暗埋。
注：敷设方式标注为老标注方法，如今早就不用了，应该标注为
SC100WC
给你一套完整的标注代号说明：1、表示线路敷设方式的文字代号：序号敷设方式文字代号拼音代号
1塑料线槽敷设PRXC
2硬质塑料管敷设PCVG
3半硬质塑料管敷设PECZVG
4薄壁电线管敷设TCDG
5水煤气管敷设SCG
6金属线槽敷设MRGC
7电缆桥架（或托盘）内敷设CT
8瓷夹敷设PLCJ
9塑制夹敷设PCL VT
10蛇皮管敷设CP
11瓷瓶或瓷柱绝缘子敷设KCP
2、表示线路敷设部位的文字代号：序号敷设部位文字代号拼音代号
1沿钢索敷设SR
2沿屋架或层架下弦敷设BELM
3沿柱敷设CLEZM
4沿墙敷设WEQM
5沿天棚敷设CEPM
6在能进人的吊顶内敷设ACEPNM 7暗敷在梁内BCLA
8暗敷在柱内CLCZA
9暗敷在墙内WCQA
10暗敷在屋面内或顶棚内CCPA
11暗敷在地面或地板内FCDA
12暗敷在不能进人的吊顶内ACPNA
54、HUM18-63/3-C10
HUM---环宇公司自定型号18---设计序号63---产品框架电流等级（本系列最大可做到电流63A）/3----3极，即三相，ABC.上三个进线接点，下三个出线接点。C10---C型保护特征额定电流10A
55、NB1-16/2和NBILE-25/2-0.03mA
NB1是正泰生产的小型断路器NB1-16/2也就是整定电流16A2极的
NBILE-25/2-0.03mA也就是微型漏电断路器整定电流25A2极的动作电流0.03mA
56、BV-0.45/0.75KV5*10SC25WC/FC
塑铜线，耐压等级450V-750V，5根10平方线，穿焊接钢管直径25，WC 表示墙内暗敷，FC表示地面内暗敷，不过5*10穿25管设计不合理，最少应该用32管
57、DZ47/3P-32A BV-5X4SC25FCWC
DZ47/3P-63A－－－三相整定值为63A的空气开关；
YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；
58、BV-2X25-PC40+1X16-PC25WC,FC
PC管常规最大管径是40。按照《建筑电气常用数据》上的穿管数据来看2x25+1x16的BV线，穿PC40的管是合乎数据的，但是有可能线路过长，或弯道太多，施工的时候不是很好穿，所以把接地线另外单独穿管。在设计中，确实也会遇到这样的问题，设计的人想当然能穿得过去，但是施工的人却很为难；这个工程如果都采用SC焊接钢管就没这个问题了，但是很多工程都是要统一材质，统一采购的，不能混用。
59、NH-BV-3x2.5+PE2.5-KBG20-WC中NH
NH——通过GB12666.6类耐火试验（耐火型）B——扁型V——聚氯乙烯绝缘
60、YJV22-4*120-1*70-RC150-FC,CT
五芯皑装电缆（4+1），1-70指一根70mm2电缆（接地用）
61、
R是软线，V是聚氯乙烯绝缘，S是双绞线（意义是两根导线绞合）B 是固定布线用电线，1.5就是导体局部截面积，2是2根线详细每一根：NH-RVS2*1.5铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方NH-BV2*1.5铜芯聚氯乙烯绝缘耐前线2*1.5平方NH-HBV2*1.5铜芯聚氯乙烯绝缘耐火电话线2*1.5平方NH-RVS4*1.5铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方NH-BVR6*1.5铜芯聚氯乙烯绝缘耐火软线6*1.5平方按字面解释：NH-RVS耐火双绞线2*1.5平方NH-BV耐火铜塑硬线2*1.5平方NH-HBV 耐火电话线2*1.5平方NH-BVR耐火铜塑软线6*1.5平方NH-RVS耐火双绞线4*1.5平方
62、照明平面图中1L-3×25+2×16-SC50-FC,WC
1L(回路名称）-3X25（3根25平方毫米）+2X16（2根16平方毫米）穿SC50（Φ50无缝钢管）-FC,WC（沿地面，墙面暗敷）
63、MMZ2-5，一种防火电缆，MMZ是他的型号DZ47/3P-63A－－－三相整定值为63A的空气开关
64、T1B1L-63C25/1PN
T是品牌代表“TCL”品牌，1是设计序号，B1产品型号，L代表漏电，63代表框架电流，C25表示额定电流为25A的，1P表示单级的，N代表是户内式的。没有L就是断路器，而不是漏电断路器，没有N如果是W 就是户外式的了。
65、C65N-D20A/4P+MX+OF+SD
C65N表示施耐德微型断路器的系列（有C32N、C65H等可选）-D表示D型曲线（有B、C、D型曲线可选）20A表示额定电流20安培（有1到63安培可选）/4P表示4极（有1到4极可选）+MX+OF表示带分励脱扣单元+SD表示带报警触点
66、C65N-C16/2P
梅兰日兰的断路器,C65N是它的型号,C25是指它的额定电流最大为
25A,2P是指双极,30mA是指它的最小漏电动作电流.Pe=3KW，总功率3KWKx=1.0需用系数1.0
ljs=20A计算电流20A
67、配电箱内的EC363CFN和ES125CFN（1P+N）。ESE120CFN（1P+N）及CM1—250H/4300，600A，500MA的含义
EC363CFN和CM1某某都是断路器的型号。EC系列的是小型模数化的断路器，CM1系列是常熟开关厂的塑壳断路器。具体含义是EC是是系列号，3是3极的，63是电流，FN是带N极，F是不带N极，加起来就是4极；其余类推，另两个里的C是表示脱扣电流是5~10IN，1P+N 表示一极带零线。CM1是系列号，250是框架的电流，也就是这个框架可以做到的最大电流，H表示高分断能力，分断能力越高越安全，但也越贵；4300表示是4级（既含N），无其它附带元件
我来告诉你吧EC363CFN=3级63A的开关和ES125CFN（1P+N）=DPN 单极双断开关25A。ESE120CFN（1P+N）=DPN单极双断开关20A是杭州鸿雁盖伊尔的型号
CM1—250H/4300，600A，500MA这个型号不对应该是
CM1L—250H/4300，600A，500MA意思是4级600A的塑壳漏电是常熟开关厂生产的都是不错的产品价格也不错。
68、c65N--c32/3p什么意思,zcbv-750-2*2.5+E2.5-kbg20是什么意思，zcbv-750-4*10+e10--kbg40是什么意思
C65表示微型断路器的厂家型号及设计号，N表示断路器的分断能力，应是10KA的吧，一般厂家现在都是10KA，C32表示整定电流值，3P
表示开关的极数，P：英文pole，中文解释：极。1P是通断一路电的开关，2P为通断2路电的开关，以此类推。通俗的说，1P为一相开关，2P为两相开关，3P为三相开关，4P为三相加N相（零线）开关；专业说法是：1P即一极断路器或空气开关；2P即两极断路器或空气开关；3P即三极断路器或空气开关；4P即四极断路器或空气开关。
ZCBV我也是第一回见到，通常都用ZRBV线，ZR是阻燃的意思，BV 电线正确的名称是：铜芯聚氯乙烯绝缘电线。1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.绝缘材料为聚氯乙烯，用字母“V”表示；750是电压等级750V，2＊2.5+E2.5是2根2.5平方的线加一根2.5平方的PE（保护接地）线，KBG20是一种规格为20的热镀锌薄壁钢管，以此类推，后面的你也应该明白了。
69、TJKE空开的品牌，天津市建科电器有限公司
GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；
XZW综合配电箱；
ZBW箱式变电站；
XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱
PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：
(1)PXT明装配电箱，暗装加（R）
(2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30
表1：
序号汉语拼音字头中文解释装配图号电气原理图号
1JL计量箱PXT01PXT01dq系列
2CZ插座箱PXT02PXT02dq系列
3ZM照明箱PXT03PXT03dq系列
4 DL动力箱PXT04PXT04dq系列
5JC计量插座箱PXT05PXT05dq系列
6JZ计量照明箱PXT06PXT06dq系列
7JD计量动力箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动力插座箱PXT09PXT09dq系列10DZ动力照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列
电气箱柜名称编号规格型号
高压开关柜AH
高压计量柜AM
高压配电柜AA
高压电容柜AJ
低压电力配电箱柜AP
低压照明配电箱柜AL
应急电力配电箱柜APE
应急照明配电箱柜ALE
低压负荷开关箱柜AF
低压电容补偿柜ACC或ACP
直流配电箱柜AD
操作信号箱柜AS
控制屏台箱柜AC
继电保护箱柜AR
计量箱柜AW
励磁箱柜AE
低压漏电断路器箱柜ARC
双电源自动切换箱柜AT
多种电源配电箱柜AM
刀开关箱柜AK
电源插座箱AX
建筑自动化控制器箱ABC
火灾报警控制器箱AFC
设备监控器箱ABC
住户配线箱ADD
信号放大器箱ATF
分配器箱AVP
接线端子箱AXT
举例说明吧
GCK
第一个G代表配电柜
第二个C代表抽屉式
第三个K代表控制
GGD
第一个G代表配电柜
第二个G代表固定式
第三个D代表动力
AL-CK是低压照明配电箱柜(抽屉式控制)
AT-DT是电梯控制箱
AP-DT低压电梯电力配电箱柜
70、SSB65LE-32ND/2P16A30mA
带漏电保护的微型断路器SSB65LE-32ND/2P16A30mASS为厂家标号65为系列LE是带漏电保护的意思32ND为框架电流2P为二级16A为所选用的断路器额定电流30mA为漏点保护电流
71、断路器和漏电开关一样吗何时用1p、2p、3p、4p
断路器有过流过载过热跳闸保护，而漏电开关是附加在断路器上的附件，也就是断路器的功能上再附加了漏电保护功能。根据线路来分别用1p和2P只保护L线就用1P，保护L和N的就2p3P4P用于三相负载4P 比3P多个零线
72、1P、2P、3P、4P断路器使用有什么要求？
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。ABC 指三相电的火线，N指三相四线的零线。1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器，如果是380V，就需要3P或4P了，对负载设备不需要零的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必须的要用的。接线时需要注意的是：如果在同一个楼层里面，需要引出的1P
及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
73、INT-4P-400A是隔离开关，4极的
TBMIL-400/4PR350是漏电断路器，额定电流400，脱扣器额定电流是R350
CDB7LE-40A/4P是漏电断路器
MOV-40KA/4是浪涌保护器
TBM1-225/3P是断路器，框架等级225A，3极
74、电气施工图中配电箱AL/PL是什么意思
在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，
L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
75、(BS)FZ-ZRYJV-4*120+E60/2*50+E25
(BS)FZ-ZRYJV——(平行集束)铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃分支电缆；
五芯主电缆规格：4*120+E60；三芯分支电缆规格：2*50+E25。
76、vigiC65NELE/2P—16A
施耐德/梅兰日兰漏电保护附件VigiC65,2P—16A
77、施耐德C65N-2P+VE
施耐德微型断路器代号标注方法：
举例：C65N-2P+VE，各项含义为
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
78、施耐德断路器c65nc4中的c4是什么意思？
C65是小型断路器的型号C4是照明保护，电流4A
79、施耐德C65N系列空开点D40与C40有何区别
D40是动力保护型脱口器。C40是配电保护型脱口器
80、DZ47-63/3P+vigic65 L3(32A,30ma)T<0.1S
DZ47------小型断路器（通用型号，质量往往一般般。通常厂家会另申请专用型号）63----------壳架电流等级，63A系列3P----------极数，3P就是3极（用于三相电路中，仅用于分断相线）+vigic65--（上述断路器）附加漏电脱扣附件，品牌C65是施耐德品牌的常用系列L3----------应该是该出线回路的编号吧32A,30mA----------32A指断路器额定电流，30mA 指漏电脱扣附件的脱扣标称值（可靠脱扣）T<0.1S-----------脱扣保护动作时间，小于0.1秒
81、国标GB4706.1-1992/1998规定的电线负载电流值（部分）
1平方铜芯线允许长期负载电流为:6A---8A
1.5平方铜芯线允许长期负载电流为:8A---15A
2.5平方铜芯线允许长期负载电流为:16A---25A
4平方铜芯线允许长期负载电流为:25A---32A
6平方铜芯线允许长期负载电流为:32A---40A
82、用来控制开关电源（菲尼克斯输出20A24V）和ABPLC所用的施耐德断路器C65N系列的选哪种脱扣曲线的好？
断路器的脱扣曲线一般分为A、B、C、D、K等几种！A：脱扣电流为(2~3)In，适用于保护半导体电子线路，线路长且短路电流小的系统；B：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；C：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路；D：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；K：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。一般使用中C曲线和D曲线用的比较多！C曲线一般用于民用的照明等电路，而D曲线用于保护启动时有高冲击电流的设备，如马达等！
83、施耐德断路器C65H与C65N如何选择
C65HC65N是施耐德的两种微型断路器。他们的分断能力是不同的一看选型守则就知道了C16 C25这些指的是电流大小，C是代表的C型曲线，还有D型，前者是用于照明，后者是用于空调，电机这些的1P2P3P 这个就要看出线方式来定了。1P,就是出一根相线。2P则是一相，一零。3P是三根相线。不论怎么，还是要你自己多看书哦。很简单的
84、电气施工图配电箱中
MRB-65C10/3PMRM1L-225M160/4PMRM1-100L80/3PMRB20L-16/1P+ N分别代表什么意思？
MRB-65c10/3P就是梅兰日兰MRB65 C型断路器，额定电流为10A的三相照明型断路器。MRM1L-225M160/4P梅兰日兰型号MRM-225M，额定电流为160A的三相漏电保护断路器,具有漏电报警输出功能。
MRM1-100L80/3PMRM1-100L系列漏电保护断路器，额定电力为80A三相，带分励脱扣器。MRB20L-16/1P+N MRB20L民用断路器，额定电流16A单相。
85、PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
供电系统电气图的识 读
第二章供电系统电气图的识读 本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。 要求熟悉相应的符号及电气接线图的识读方法。 电力系统图的识读 工厂变电站一次接线方式 低压配电系统图的识读 第一节电力系统图的识读 一、电力系统和电力网 世界上大部分国家的动力资源和电力负荷中心分布是不一致的。如水力资源都是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、天燃气的矿区。而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相隔很远的距离，从而发生了电能输送的问题．水电只能通过高压输电线路把电能送到用户地区才能得到充分利用。火电厂虽然能通过燃料运输在用电地区建设电厂，但随着机组容量的扩大，运输燃料常常不如输电经济。于是就出现了所谓坑口电厂，即把火电厂建在矿区，通过升压变电站、高压输电线、降压变电所(站)把电能送到离电厂较远的用户地区。随着高压输电技术的发展．在地理上相隔一定距离的发电厂为了安全、经济、可靠供电．需将孤立运行的发电厂用电力线路连接起来。首先在一个地区内互相连接，再发展到地区和地区之间互相连接，这就组成统一的电力系统。通常将发电厂、变电所、用电设备之间用电力网和热力网连接起来的整体，叫做动力系统。动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各种用电设备连接在一起组成的统一整体。称为电力系统。电力系统中由各级电压等级的输配电线路及升降压变电所组成的部分，称为电力网。在我国习惯将电力系统称作电网，例如华中电力系统称为华中电网。
二、电力系统电路图概述 按目的来说： 一是进行电能的传输、分配和转换; 二是进行信息的传递和处理。 电力系统电路图分为两类： 主电路图（一次系统图、一次回路图） 辅助电路图（二次系统图、二次回路图） 主电路图：由一次设备构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设备主回路的组成部分及其连接方式的电路图。 二次回路：由二次设备构成的电路叫二次回路，表示二次回路的电路图叫二次接线图。 输电电力网 配电电力网 高压配电网（35KV 及以上） 中压配电网（10KV 、6KV ） 低压配电网(（220V 、380V ）
电力电气图符号及原理图的识别 电气图纸一般可分为A、B两类： A ：电力电气图，它主要是表述电能的传输、分配 和转换，如电网电气图、电厂电气控制图等。 B：电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。 电力电气图分一次回路图、二次回路图。 一次回路图也叫一次系统图，是表示一次电气设备(主设备)连接顺序的电气图。 电力的生产、输送和分配、使用需要大量各种类型的电气设备。比如变压器、断路器、互感器、隔离开关等直接参加电能的发、输、配主系统的设备，这就是一次设备。这些设备连接在一起所形成的电路叫一次回路，它们之间的连接称之为一次接线或主接线。、 二次回路图是表示二次设备之间连接顺序的电气图。 为了确保主系统安全可靠、持续稳定地运行，加装继电保护、安全自动装置以及监控、测量、调节和保护等装置，以向用户提提供充足的、合格的电能，这就是二次设备。比如各种测量仪器、仪表、控制、信号器件及自动装置等。这些设备根据特定的要求连接在一起所形成的电路叫二次回路，也称之为二次接线，二次回路依电源及用途可分为电流回路、电压回路、操作回路、信号回路。 一次系统图：（系统原理图） 用比较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系的电路图。 二次原理图：（电路原理图） 二次原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。 展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集
ZRVV-500,4x70+1x35/MT50-SCE,WC 表示：阻燃双层绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V，4X7mm 平方+1X35mm平方电缆/50mm镀锌管吊顶内和墙面暗敷。 SN160/4P 125A 表示：额定功率4P 额定电流125A断路器 C65N C20/1P 表示：额定功率1P（）额定电流20A的空气开关 ZRBV-500,3x4/MR,MT20-SCE,WC 表示：阻燃绝缘保护铜芯聚氯乙烯绝缘电线-额定电压500V，3根4平方线金属线槽敷设穿直径20mm镀锌线管天花或墙面暗敷 DPN VIGI C20/30MA 表示：梅兰日兰漏电开关额定电流不大于 20A 动作电流不大于30A 看电路系统图就差不多了，另外还有些计算公式需要用到下： PJS(计算功率)=PE(设备容量)*KX(需要系数) IJS(计算电流)=PJS(计算功率)/COSΦ(三相负荷) IJS(计算电流)=PJS(计算功率)/COSΦ(单相负荷) KX(需要系数)和COSΦ(功率参数)查表《全国民用建筑工程设计技术措施表2.5.2-2、》室内装饰一般 FC(地面暗敷) SC(天花暗敷) WC(墙面暗 敷) CE(天花明敷) 就这些，还得多实践！ 380V总功率是54KW的照明线路请问电流是多少需要多少平方铜蕊电线怎么算出来计算公式\选线依据是什么
最佳答案 采用三相四线制供电，应该把54KW平均分配到每一相上，即每相负荷为54/3=18KW。 如果照明设备全部工作，则每相电流为：18000/220= 以上计算是按照纯阻性负载(白炽灯)计算的。如果采用其它类型的光源，特别是带镇流器的灯具，需要考虑功率因数的影响，对计算结果做适当的放大就可以了。 如楼上所说，“铜芯的选用应该查表，或者背口诀，而不是计算。”查表得到：25平方铜芯线安全载流量为：单芯146A、双芯123A，建议采用。如果线路很长，还要核算末端电压降能否满足需要。 220V和380V是三相四线制供电，实际上是一个变压器输出的，接火线和零线就是220V，接火线和火线是380V， 660V是大功率电机的供电功率，多用在矿山的传送带和升降机中， 在远距离输变电中，10KV以上的高压输变电和500KV的超高压输变电。就是高压电线塔上的电压。 倒了变电站以后变成1000V三相四线制的中压输电，然后到工厂或者小区的变电站再变成380/220的工业/民用电。 除了上述提到的交流电以外，还有直流电， 无轨电车用550V直流， 地铁用的也是直流电，有600V、750V,825V、1000V和1500V 知道功率怎么算电流（进线380V） 功率除以（380**）
精心整理 电气系统图字母代表一览表 A AB：沿或跨梁（屋架）敷设 AC：沿或跨柱敷设 ACC：暗敷设在不能进入的顶棚内 ACE：在能进入人的吊顶内敷设 B B BV BV BC BE C C C CC CE CE：混凝土排管敷设 CL：柱上 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 CP：金属软管 CT：电缆桥架敷设
D DB：直接埋设 DS：管吊 F FC：地板或地面下敷设 FPC：穿阻燃半硬聚氯乙烯管敷设 FPC：阻燃塑料硬管 Ｋ KPC M M MR MT N Ｐ PC PR R R RC RV S S：支架 SC：穿焊接钢管敷设 SCE：吊顶内敷设，要穿金属管 SR：沿钢线槽敷设 Ｔ TC：电缆沟敷设
Ｖ V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码 W W：墙壁安装 WC：暗敷设在墙内 WE：沿墙面敷设 WS：沿墙面敷设 16A，2P ：电缆穿25 容量为 设。 ZR-YJV-0.6/1KV5X4/CT/SC25/WC/FC ZR(阻燃）-YJV（聚乙烯交联聚氯乙烯护套）-0.6/1KV（交联聚乙烯绝缘电力电缆）5X4线径CT（沿桥架敷设）/SC25（钢管敷设直径25）/WC（沿墙体暗敷）/FC（沿地面暗敷） T、TA、PJ、PEN、Wh、varh、SD、B、N、QF1、SB1、KM、PM、YC、HW、SQ、YTA、YT、QA、HR、HG、HY、H、A、B、C 电气图符号一般以双字母表示的。 A、B、C：三相线的各相； B：单字母代表变换器或扬声器类；
H：单字母代表代表指示灯； KM：交流接触器； N：零线； PEN：接线端； QA：自动开关； QF：断路器（1是第一个）； SB：按钮； T TA WH YC YT Pe：功率因数。 100 L— 3P 按常熟开关厂使用说明的要求，该产品的订货标识应为： CM1—100L/3XXXX?In=50A 其中XXXX表示脱扣器方式及内部附件与用途代号 指的是回路编号。一般照明回路用WL1、WL2等编号，插座回路用WX1、WX2等编号。 AAT电源自动投入装置?
电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。 由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。 （1）识读图的方法和步骤 阅读继电器—接触器控制原理图时，要掌握以下几点： A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、照明电路等。 B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。 电气系统图中电气原理图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，但并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。 由于电气原理图具有结构简单、层次分明、适于研究、分析电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛应用。 （1）识读图的方法和步骤 阅读继电器—接触器控制原理图时，要掌握以下几点： A、电气原理图主要分主电路和控制电路两部分。电动机的通路为主电路，接触器吸引线圈的通路为控制电路。此外还有信号电路、照明电路等。 B、原理图中，各电器元件不画实际的外形图，而采用国家规定的统一标准，文字符号也要符合国家规定。 C、在电气原理图中，同一电器的不同部件常常不画在一起，而是画在电路的不同地方，同一电器的不同部件都用相同的文字符号标明，例如接触器的主触头通常画在主电路中，而吸引线圈和辅助触头则画在控制电路中，但它们都用KM表示。 D、同一种电器一般用相同的字母表示，但在字母的后边加上数码或其他字母下标以示区别，例如两个接触器分别用KM1、KM2表示，或用KMF、KMR表示。 E、全部触头都按常态给出。对接触器和各种继电器，常态是指未通电时的状态；对按钮、行程开关等，则是指未受外力作用时的状态。 F、原理图中，无论是主电路还是辅助电路，各电气元件一般按动作顺序从上到下，从左到右依次排列，可水平布置或者垂直布置。 G、原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。无直接联系的交叉导线连接点不画黑圆点。
电气系统图字母代表一览表 A AB：沿或跨梁（屋架）敷设 AC：沿或跨柱敷设 ACC：暗敷设在不能进入的顶棚内 ACE：在能进入人的吊顶内敷设 B B系列归类属于布电线，所以开头用B，电压：300/500V BLV：铝芯聚氯乙烯绝缘电线 BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜 BVR：铜芯聚氯乙烯绝缘，俗称软铜 以上电线结构：导体+绝缘 （拿为例： BLV是1根直径 BV是1根直径和7根两种 BVR是19根直径 BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，再加一层白色的护套） BC：暗敷设在梁内 BE：沿屋架或跨屋架敷设 C C：穿金属软管敷 C：吸顶 CC：暗敷设在屋面或顶板内 CE：沿天棚面或顶棚面敷设 CE：混凝土排管敷设 CL：柱上 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 CP：金属软管 CT：电缆桥架敷设
CS：链吊 D DB：直接埋设 DS：管吊 F FC：地板或地面下敷设 FPC：穿阻燃半硬聚氯乙烯管敷设 FPC：阻燃塑料硬管 FPC：穿阻燃半硬聚氯乙烯管敷设 Ｋ KPC：穿聚氯乙烯塑料波纹电线管敷设 M M：用钢索敷设 MR：金属线槽敷设 MT：穿电线管敷设 N NHBV：耐火型铜芯聚氯乙烯绝缘电线 Ｐ PC-PVC：塑料硬管 PC：穿硬塑料管敷设 PR：塑料线槽敷设 R R：嵌入 RC：镀锌钢管，R就是（软）的意思，要做到软，就是增加导体根数 RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR更软，还是是49根铜丝 RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套S S：支架 SC：穿焊接钢管敷设 SCE：吊顶内敷设，要穿金属管 SR：沿钢线槽敷设 Ｔ
电子电气 一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图：表示控制系统的作用和状态的一种图。 6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。 7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组
步骤和方法 电气原理图绘制一般原则 1.按标准---按规定的电气符号绘制。 2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。 3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。 4.用展开法绘制---电路中的主电路，用粗实线画在的左边、上部或下部。 5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。 6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。 电气原理图识图的步骤 1.识主电路的具体步骤 （1）查看主电路的选用电器类型。 （2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。（4）查看电源。电源的种类和电压等级。 2.查看辅助电路的具体步骤 （1）查看辅助电路的电源（交流电源、直流电源）。 （2）弄清辅助电路的每个控制元件的作用。 （3）研究辅助电路中各控制元件的作用之间的制约关系。 电气接线图识图的步骤和方法 电气接线图绘制的基本原则
（1）按照国家规定的电气图形符号绘制，而不考虑真实。 （2）电路中各元件位置及内部结构处理。 （3）每条线都有明确的标号，每根线的两端必须标同一个线号。 （4）凡是标有同线号的导线可以并接于一起。 （5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。 电气接线图中电气设备、装置和控制元件位置常识 （1）出入端子处理----安排在配电盘下方或左侧。 （2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。 （3）熔断器处理----安排在配电盘的上方位置。 （4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。 （5）指示灯处理----安装在容易观察的面板上。 （6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。 电气接线图的识图步骤和方法 （1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。 （2）弄清楚电气原理图和电气接线图中元器件的对应关系。 （3）弄清楚电气接线图中接线导线的根数和所用导线的具体规格。 （4）根据电气接线图中的线号研究主电路的线路走向。 （5）根据线号研究辅助电路的走向。
C H1-63/2P C40A是： 1、CH1为塑壳空气断路器的型号 2、63是指该断路器触点的额定电流值 3、2P为两极 4、C40A为保护整定电流数值为40A ②C65N—C40A/2Np1 c65n施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。 ③ZR—YJV—3X16—CT/KBG32—SCE ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级） YJV：交联聚氯乙烯绝缘铜芯电缆 3X16：三芯电缆，每芯电缆截面16平方毫米 CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸） KBG32：沿KBG管敷设，管规格32。KBG：一种薄壁钢管 SCE：吊顶内敷设。 ④C65N/1P/C16AZR-BV-2×2.5KBG161.0KW C65N是一种品牌断路器，C65是系列编号，N是指分断能力： 6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。 阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2穿16mm的电线管（kbg）扣压型 负载功率是1kw ⑤CM1-125/C80/3P
CM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为 125A额定电流为80A2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用 ⑥3×[YJV22-1K-(4×95)SC100]2×[YJV22-1K-(4×120)SC100] YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。 2×[YJV22-1K-(4×120)SC100]类推。不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。4X120穿管有2个弯可能不行的 7、YJV22(3*150+1*95)SC100 YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体网 状结构的交联聚乙烯，从而大幅度地提高了聚乙烯的热—机械性能，并保持了优异的电气性能。交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比纸绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。） 22为聚氯乙烯,23为聚乙烯 3*150和1*95的意思是电缆内由3根150平方的铜芯线和1根95平方的铜芯线组成. SC100是安装要采用100的钢管线管穿管. 8、YJV-3*150+1*70的345元钱一米，YJV22-3*150+1*70的是393元钱一米。 9、dtap/15kw电机三角形连接/15KW。 10、HUSD18R-63/16A-4P DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
目录 一建筑电气工程图基本知识 (2) （一）、建筑电气工程施工图概念 (2) （二）、建筑电气工程图的类别 (2) （三）、建筑电气工程施工图的组成 (2) 二电气工程图的识读 (3) （一）、常用的文字符号及图形符号 (3) （二）、读图的方法和步骤 (4) （一）、模拟项目图纸组成 (18) （二）、电力系统的组成 (18) （三）、总干线 (18) （四）、配电系统识读 (18) （五）、平面图 (19)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
配电系统图怎么看，符号，字母含义等 从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器； 6、D1:MNS 1000*1000*2200 低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高； 7、D2、D3:无功功率补偿 电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A； 11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流；
13、10*MKPg0.44-30-3 10组电容器，MKPg0.44型号，30KVar、三相； 14、D7，含4套NS系列断路器 低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A； 15、112KW WDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配300/5电流互感器； 17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。 18、标注：3-7-N3之类 不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）； 19、补充 MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。 （没有具体的图纸，只好对照我手中的图来举例） 配电系统图上的符号 系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC ZR 表示阻燃 YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆 4*25+1*16是线的平方数 SC是表示水煤气钢管 CT是表示电缆桥架敷设 80说的是公称直径既不是外径也不是内径
电气识图 默认分类2008-07-14 13:12:46 阅读3358 评论17 字号：大中小订阅 电气识图 电气图一般是由电路图、技术说明和标题栏三部分组成。 构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。 进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。主电路也叫一次回路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。它一般包括继电器、仪表、指示灯、控制开关等。通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。 电气图中的文字说明和元件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。元件明细表列出电路中各种元件的符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。技术说明及明细表的示例见表1-1. 表1-1技术说明示例 技术说明： 1、继电器KC1~KC4、KA1~KA8 、KT1 、KT2接线端子采用制造厂在产品上标出的标记。 注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。 标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。标题栏示例见表1-2. 图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2所示。
配电系统图电气符大全文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
电气符号大全BVR2.5(聚氯乙烯绝缘皮软铜芯2.5电线 SR：沿钢线槽敷设；BE：沿屋架或跨屋架敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CE：沿天棚面或顶棚面敷设；ACE：在能进入人的吊顶内敷设；BC：暗敷设在梁内；CLC：暗敷设在柱内；WC：暗敷设在墙内；CC：暗敷设在顶棚内；ACC：暗敷设在不能进入的顶棚内；FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管；MT-电线管；PC-PVC塑料硬管；FPC-阻燃塑料硬管；CT-桥架；MR-金属线槽；M-钢索 CP-金属软管；PR-塑料线槽；RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋；TC-电缆沟；BC-暗敷在梁内；CLC-暗敷在柱内；WC-暗敷在墙内；CE-沿天棚顶敷设 CC-暗敷在天棚顶内；SCE-吊顶内敷设；F-地板及地坪下；SR-沿钢索；BE-沿屋架，梁；WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊；DS-管吊；W-墙壁安装；C-吸顶；R-嵌入；S-支架；CL-柱上 沿钢线槽：SR；沿屋架或跨屋架：BE；沿柱或跨柱：CLE；穿焊接钢管敷设：SC；穿电线管敷设：MT 穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR
塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP 直接埋设：DB；电缆沟敷设：TC；导线敷设部位的标注；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC 沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P这两个应该是两种塑壳断路器的型号， HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 矿用铠装控制电缆；MKVV22,MKVV32??2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22??2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23??5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径
配电系统图怎么看——符号字母含义等 从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器； 6、D1:MNS 1000*1000*2200 低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高； 7、D2、D3:无功功率补偿 电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A；
11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流； 13、10*MKPg0.44-30-3 10组电容器，MKPg0.44型号，30KVar、三相； 14、D7，含4套NS系列断路器 低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A； 15、112KW WDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配300/5电流互感器； 17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。 18、标注：3-7-N3之类 不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）； 19、补充 MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。 （没有具体的图纸，只好对照我手中的图来举例）
工厂供电系统电气部分设计 二0一四年六月
工厂供电系统电气部分设计 田文杰(供电１28３３) 摘要?工厂供电（electrｉc poｗer supplｙｆｏr indusrial ｐlants）,就是指工厂所需电能的供应和分配问题，众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其他形式能量转换而来,又易于转换为其他形式的能量已供应用；它的输送与分配既简单经济,又便于控制、调节和测量，有利于实现生产过程自动化。因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力,但是它在生产成本中所占的比重一般很小。例如在机械工业中,电能开支占产品成本的５%左右。从投资额来看，有些机械工厂在供电设备上的投资也仅占总投资的５％左右。所以电能在工业生产中的重要性,并不在与它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后，可以大大增加产量，提高产品质量，提高劳动生产率,降低生产成本，减轻工人的劳动强度，改善工人的劳动条件,有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重后果。例如某些对供电可靠性要求很高的电厂，即使是极短时间的停电,也会引起重大设备的损坏，或引起大量产品报废，甚至可能发生重大的人生事故，给国家和人民带来经济甚至政治上的重大损失。?因此，搞好工厂供电工作对于发展工业生产，实现工业现代化,具有十分重要的意义，而能源节约对于国家经济建设是一项具有战略意义工作，也是工厂供电工作的一项重要任务。?工厂供电工作要很好地围攻业生产服务，切实保证工厂生活和生活用电的需要，并搞好能源节约,就必须达到以下基本要求?１.安全——在电能的供应、分配和使用中，不应发生人身事故或设备事故。 2.可靠——应满足电能用户对供电可靠性的要求 3．优质——应满足电能用户对电压量和频率等方面的要求4?．经济——供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。 此外，在供电工作中，应合理地处理局部、当前和长远等关系，既要照顾局部和当前利益，又要有全局观点，能顾全大局,适应发展。
开课系部：汽车工程系 课程名称：汽车电路识图 教材名称：《汽车电路识图》人民邮电出版社 第一章初识汽车电路 一、填空题 1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。 章节：1 题型：填空题 难度系数：2 答案：电源控制器件用电设备电流 2．汽车电路中的继电器有常开继电器、______、______三种。 3．汽车上的电源为_____和______。 章节：1 题型：填空题 难度系数：1 答案：蓄电池发电机 4.汽车电路的特点是两个电源、______、______并联、_______搭铁。 章节：1 题型：填空题 难度系数：3 答案：低压直流单线负极 5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。 章节：1 题型：填空题 难度系数：4 答案：熔丝电路断电器易熔线 6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。章节：1 题型：填空题 难度系数：3 答案：彼此独立互不影响 7汽车上有_____电源。 章节：1 题型：填空题 难度系数：1 答案：二个 8. .汽车电路中的继电器有常闭继电器、______、______三种、。
. . . 二、判断题 1.汽车电路图是检修汽车电气系统时必须参考的基本资料。（） 章节：1 题型：判断题 难度系数：3 答案：√ 2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。（） 章节：1 题型：判断题 难度系数：4 答案：× 3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。（） 章节：1 题型：判断题 难度系数：3 答案：× 4.汽车电路的基本组成是电源、导线和用电器。（） 章节：1 题型：判断题 难度系数：4 答案：× 5.汽车电路具有与其他电路共同的一些特性。（） 章节：1 题型：判断题 难度系数：4 答案：√ 6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。() 章节：1 题型：判断题 难度系数：3 答案：√ 7汽车电路由电源、过载保护器件、控制器件及_用电设备连接导线组成() 章节：1 题型：判断题 难度系数：4
配电箱系统图的识读 河南省建筑工程学校 李斌
WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC AL-1-1 C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户3户C65N-C10/1P C65N-C32/3P 型号脱扣器额定电流三极 32A BV(5×6)SC20-WC 塑料铜芯导线5根6 m ㎡穿管径20的焊接钢管墙内暗设5根导线为：U 、V 、W 、N 、PE 电源进线AL-1-1照明配电箱1层1号箱电能表U 相相线WL111-BLV(3×4)SC15-WC 回路编号塑料铝芯导线3根4m ㎡穿15的焊接钢管墙内暗设3根导线为：U 、N 、PE 零线汇流排 保护线汇流排读图示例：单元用户配电箱系统图 C65N-C10/1P 型号脱扣器额定电流单极 10A WL114-BLV(2×2.5)SC15-WC 回路编号塑料铝芯导线2根2.5m ㎡穿15的焊接钢管墙内暗设2根导线为：U 、N C65N-C25/1P 型号脱扣器额定电流单极 25A
wL111wL114 PE N 电能表的接线示意图配电箱的配线L N 电源进线 PE U V W N WL114-BLV（2 2.5）SC15-WC WL113-BLV（3 4）SC15-WC WL112-BLV（3 4）SC15-WC WL111-BLV（3 4）SC15-WC C65N-C32/3P U W V U 走廊灯3 C65N-C25/1P Wh Wh Wh Wh B V （5 6）S C 20-W C 1户 2户 3户 C65N-C10/1P
电气系统图识图 从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器； 6、D1:MNS 1000*1000*2200
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高； 7、D2、D3:无功功率补偿 电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A； 11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流； 13、10*MKPg0.44-30-3
10组电容器，MKPg0.44型号，30KVar、三相； 14、D7，含4套NS系列断路器 低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A； 15、112KW WDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配300/5电流互感器； 17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A 电流互感器。 18、标注：3-7-N3之类 不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）； 19、补充
