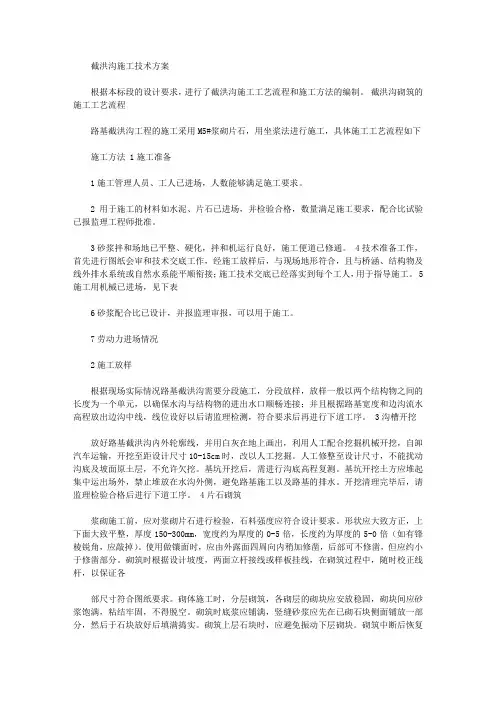

截洪沟施工技术方案
根据本标段的设计要求，进行了截洪沟施工工艺流程和施工方法的编制。截洪沟砌筑的施工工艺流程
路基截洪沟工程的施工采用M5#浆砌片石，用坐浆法进行施工，具体施工工艺流程如下
施工方法 1施工准备
1施工管理人员、工人已进场，人数能够满足施工要求。
2用于施工的材料如水泥、片石已进场，并检验合格，数量满足施工要求，配合比试验已报监理工程师批准。
3砂浆拌和场地已平整、硬化，拌和机运行良好，施工便道已修通。 4技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、结构物及线外排水系统或自然水系能平顺衔接；施工技术交底已经落实到每个工人，用于指导施工。 5施工用机械已进场，见下表
6砂浆配合比已设计，并报监理审报，可以用于施工。
7劳动力进场情况
2施工放样
根据现场实际情况路基截洪沟需要分段施工，分段放样，放样一般以两个结构物之间的长度为一个单元，以确保水沟与结构物的进出水口顺畅连接；并且根据路基宽度和边沟流水高程放出边沟中线，线位设好以后请监理检测，符合要求后再进行下道工序。 3沟槽开挖
放好路基截洪沟内外轮廓线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10-15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许欠挖。基坑开挖后，需进行沟底高程复测。基坑开挖土方应堆起集中运出场外，禁止堆放在水沟外侧，避免路基施工以及路基的排水。开挖清理完毕后，请监理检验合格后进行下道工序。 4片石砌筑
浆砌施工前，应对浆砌片石进行检验，石料强度应符合设计要求。形状应大致方正，上下面大致平整，厚度150-300mm，宽度约为厚度的0-5倍，长度约为厚度的5-0倍（如有锋棱锐角，应敲掉）。使用做镶面时，应由外露面四周向内稍加修凿，后部可不修凿，但应约小于修凿部分。砌筑时根据设计坡度，两面立杆接线或样板挂线，在砌筑过程中，随时校正线杆，以保证各
部尺寸符合图纸要求。砌体施工时，分层砌筑，各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。砌筑上层石块时，应避免振动下层砌块。砌筑中断后恢复
砌筑前，已砌筑表面应清扫干净并洒水湿润。
砌筑时采用坐浆法施工，严禁先铺石后灌浆，砌块应平砌，即大面朝下。砌缝宽度控制在２０mm以内,上下层竖缝错开距离不小于100mm,同时砌体的上、下层不应有通缝。
砌筑砂浆应随拌随用，保持适当的稠度，一般宜在2～3小时用完，气温超过30℃时宜在1～2小时内用完，对已初凝的砂浆严禁使用。砂浆拌和必须采用拌和机拌和。施工时准确计量，严格控制配合比，保证工程质量。 5勾缝及养生
砌体的勾缝砌浆采用10#砂浆，勾缝前用钢丝刷清除缝内泥砂，洒水湿润后再进行，以防砂浆凝固后空鼓脱落，。勾缝一律采用平缝，砌体勾缝嵌入砌缝10-16mm深，缝槽深度不足时应凿够深度后再勾缝。每砌好一段，待浆砌砂浆初凝后，用湿草帘覆盖定时洒水养护，覆盖养生7-14d。养护期间避免外力碰撞、振动或承重。 6回填夯实
完成了砌筑和砼浇筑后，要按要求分层回填土，每层松铺厚度不大于20cm，用打夯机夯实，并通知监理工程师验收。 7质量控制和验收
为保证边沟施工质量，及时修正施工现场出现的问题，确保工程进度，我们在现场配专职职检人员，以便及时进行检验。施工过程中的质量检查项目、检查标准、检查频率按交通部2004年颁发《公路工程质量检验评定标准》(JTGF80/1-2004)进行检查验收。本段边沟完成并验收通过，进入下一工序的施工。
浆砌排水沟实测项目
（1）砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。（2）浆砌片(块)石质量和规格应符合设计要求。（3）基础中缩缝应与墙身缩缝对齐。
（4）砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象（5）砌体内侧及沟底应平顺。（6）沟底不得有杂物。边沟砌筑质量控制 1材料要求
（1）石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂。砂浆随拌随用，保持适宜稠度；在拌和2-4h内使用完毕；已凝结的砂浆不得使用。 2沟体砌筑质量控制
（1）边沟采用坐浆法分层砌筑每分层高度10-15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得出现通缝。（2）砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料坐浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，各段水平砌缝一致。
（3）砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌
在新砂浆上。
（4）砌体的外观质量应达到美观、整洁，表面无泥浆等污染。勾缝坚固、整齐、深度，型式符合要求，无脱落空鼓现象。伸缩缝上下一致，垂直贯通。砌体位置、尺寸不超过规范允许偏差。整个外观形象要达到要求。 2沟体砌筑质量控制
（1）要对所有材料进行检测。水泥必须有出厂合格证，并严格控制其质量规格符合施工要求。对砂、石料等地材进行材质、强度试验，并严格控制砂子粒径及含泥量等指标不超过设计要求，石料强度符合设计要求。
（2）坚持施工过程中的试验制度。保证砂浆强度试验的频数、试件组数达到规定要求。
（3）及时请监理和业主进行有关项目的质量检测，如有缺陷达不到设计要求，应及时进行处理。
（4）基础施工前要精确定出基础的平面位置。地基承载力必须符合设计及规范要求。
（5）在施工过程中，做好地表的防排水工作，基坑开挖后及时施工，防止雨水浸泡。石料使用前应洒水，确保砌筑质量。
（6）严格控制施工配合比，施工中砌缝砂浆饱满，不得有空洞现象。（7）选派熟练的技术工人进行施工作业，严格按技术规范做好各项记录、试验并及时进行养生。
（8）排水沟纵坡顺适，沟底平顺，伸缩缝应采用防水材料填塞。职业健康安全保证措施
（1）建立健全职业健康安全管理体系。并设立专职安全员并建立24小时旁站制度，及时纠正和消除施工中出现的不安全苗头。
（2）工程开工前，首先组织全体管理人员进行安全培训，确保每个管理人员具备安全生产管理能力。项目在进行工程技术交底的同时要进行安全技术交底。
（3）坚持做好工人入场三级安全教育。
（4）加强特殊工种的培训教育，确保持证上岗率达到100%。
（5）拌和设备在开始运转前要进行一次全面检查，注意联结的紧固情况，检查搅拌器内有无积存余料，注意检查电气系统。对于机械传动部分，还要检查传动链的张紧度。场内的电路布置要规范化，电器开关设在防雨防晒的电器箱柜内，距离地面不小于5m。
（6）操作人员在工作中不得擅离岗位。操作人员严禁酒后上班。（7）在道路和施工现场周围设立、配备必要的交通标志、警示牌，保证过往的施工人员、机械、车辆的安全通行。
（8）施工人员进入现场要正确佩带安全帽，不得穿拖鞋、凉鞋、裙子、背心等不符合要
求的服装。
（9）卸料车要有专人负责指挥，卸料时，卸料车附近严禁站人。（10）装卸、洒铺及翻动粉状材料时，操作人员应站在上风侧，装卸尽量避免在大风天气下进行。
（11）严格按照施工规范和各种机械的操作规程施工，在作业地点挂警告牌，严禁违章作业，严禁非施工人员进入施工现场。（12）闲杂人等不得进入施工作业区。 5．文明施工及环保控制措施
（1）组织全体职工认真学习相关法律、法规，使每个参与建设的职工都懂法、守法、依法施工。同时，自觉接受当地环保及其它相关行政部门的监督和管理。
（2）加强环境管理，全面推行污染物排放控制原则，将污染降低到最低限度。弃渣堆放点应统筹安排，堆放点应远离河道，不覆盖原有植被，按规定对弃渣场进行绿化。在施工中应尽量减少对原有自然环境的破坏。
（3）在施工现场，以及其它地方必须有反映公司项目意识、企业精神、时代风貌的标志标语，工地内要设宣传栏，黑板报等宣传阵地，及时反映工地内外各类动态。
（4）加强环境监测与事故预防，避免污染事故的发生。必要时，邀请有关环保科研部门来工地现场监测，以确定是否发生环境污染。
（5）施工现场临时设施必须严格按方案布置搭设，保证设施的牢固、整齐、
美观。
（6）加强对施工技术的改造，积极推广清洁生产，减少污染源。各种材料要随用随清，不留料底。工人操作做到活完料净脚下清。
（7）根据施工现场的实际情况，特别是施工场地地处居民密集区，要采取有效的技术措施，防止因施工对大气、水源污染和噪声扰民。（8）施工现场设专人管理车辆物料运输,防止遗散。
（9）要节水减污，提高施工用水重复率，降低废水排放量。
（10）继续加强施工污染的终端处理，控制污染物排放总量，降低污染。（11）工程完工后，及时进行现场彻底清理，并按设计要求采用植被覆盖或其它处理措施。
排水沟施工方案 1.1施工工艺及流程 ①排水沟施工工艺及流程 施工工艺见图1-1所示： 图1-1 矩形排水沟施工工艺流程 ②沟盖板预制安装施工工艺及流程 施工工艺见图1-2所示： 图1-2 盖板制作安装工艺流程1.2施工准备 （1）技术准备
①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，根据设计资料认真做好导线复测工作和水准复测工作。 ②根据控制测量结果放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 （2）试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块。 ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。 （3）材料准备 矩形排水沟沟身所用材料为C20片石混凝土。 盖板为C30钢筋混凝土盖板，盖板长80cm，宽52cm，厚12cm，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。 （4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。 （5）现场准备 ①作好施工现场的“三通一平”工作,保证进场后可立即投入施工。 ②查明基底管线分布情况并完成迁改或采取可靠的保护措施。
1.3排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟，沟身采用C20片石混凝土，盖板采用C30混凝土，水沟侧壁与水沟底厚均为24cm，具体结构及细部尺寸(均以米计)，如图所示： （1）沟槽开挖 排水沟分段施工，分段放样，每25米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
截水沟施工组织方案 一、工程概况 本区段排水工程（截水沟）为K80+863.5-K82+000，共分为 K81+686～K82+000右侧截水沟，长度376.8米；K81+005～K81+130 右侧平台截水沟，长度125米；K81+754～K81+900右侧平台截水沟，长度146米。 二、施工进度计划 计划开工时间为：2010年月日 计划竣工时间为：2010年月日 三、施工的前期准备： 1、原材料： 对进场的原材料按规定取样进行试验，包括水泥的安定性、细度、初终凝时间、片石的强度等级、砂砾级配等试验各项指标均满足设计要及技术规范要求。片石主要由试验符合要求的料场开采，考虑防护工程工期紧，必须做好砂、水泥、片石的备料和运输工作。 2、组织机构： 施工负责人：尚大文技术负责人：侯晋斌 质检负责人：何小康现场技术员：李祥 测量负责人：马光彪试验负责人：李瑞琴 安全负责人：唐俊杰其他工人：60人 3、主要机械设备进场数量： 在此分项工程施工准备阶段，我部便将各种机械设备调遣到位，
并派专人看管。各种机械设备情况良好，详见下表： 4、主要工程数量: 四、施工方案 1、测量放线： 首先,根据路基有关参数,用全站仪放出路基边沟和排水沟的位置中轴线,并测出相应标高,在地面上标出里程桩号以及标高,并根据所交底结果,用白灰或线绳拉出沟的相应轮廓线,标示出相应的开挖深度。 2．基槽开挖 根据相应的轮廓线,利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设
计尺寸，不能扰动沟底及坡面原土层，不允许超挖。 3、清底报验 基槽开挖完毕后,首先进行自检,合格后,由项目部报请现场监理工程师进行检验,在全部检验合格后,方准进行下道工序。 4、基础处理 在砌筑片石之前，应严格按照设计和施工要求铺设防渗土工布：土工布无老化，外观无破损，无污染；紧贴下承层，按要求铺设、张拉、固定；上、下层土工布搭接缝应交替错开。土工布上铺设厚度为10cm的沙砾垫层，沟壁基槽也铺设10cm的沙砾垫层。 5、片石砌筑 首先,砌筑采用坐浆法进行施工,严禁采用灌浆法进行施工。片石在使用前必须用水湿润,表面如有泥土,水锈,应清洗干净。砌筑沟底前,如基底为岩层,应先将基底表面清洗,湿润,再坐浆砌筑,如基底为土质,可直接坐浆砌筑。 由于水沟尺寸厚度较薄,宜选取用适当的石块,并符合规定强度的片石,砌筑时应分层砌筑,每层砌筑前,应先铺砂浆,然后再砌筑片石和填缝,砌体外露面应进行勾缝。 各层片石应安放稳固,砂浆应饱满,粘结牢固,不得直接贴靠或脱空。砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面镇放一部分,然后于石块放好后填满捣实.用小石子混凝土填塞竖缝时,应以扁铁捣实。 砌筑上层片石时,应避免振动下层砌块,砌筑工作中断后恢复砌
排水沟施工方案
巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 编制人： 审核人： 审批人： 中石化中原建设工程有限公司 西南建安项目管理部
3月30日 巴中市光辉镇柏林湾村汛期隐患治理工程 水工保护施工方案 1 编制依据 1.1 《油气长输管道工程施工及验收规范》GB 50369- 1.2 《混凝土结构工程施工质量验收规范》GB 50204- 1.3 《混凝土结构工程施工规范》GB 50666- 1.4 《中华人民共和国石油天然气管道保护法》主席令11届第30号 2 工程概况 3月30日我部对巴中市光辉镇柏林湾村汛期隐患进行现场勘察，隐患整改位置车辆无法直达，需沿田埂步行约0.9km。勘察发现管线上方靠山体位置已形成一个深0.6m三角形汇水池（边长分别为7m，7m，4m），垂直管线路由已形成一条自然冲沟（沟上宽 1.5m，下宽1m，深0.6m），冲沟与管线外侧民房排水沟
（长80m，上宽0.5m，下宽0.4m，深1.2m）相接，且接头位置存在 1.7米落差，管线外侧覆土冲刷严重，坡面已形成凹坑。经调查了解，民房主要求对管线冲沟及民房屋后80m排水沟进行混凝土硬化，落差位置修筑一道混凝土挡墙。 管线上方冲 沟长7m，原管线 路由冲刷形成近似 三角形汇水
房屋后排水沟 该处落差约1.7m ， 房屋后排水沟
3 组织机构 3.1 项目组织机构 为保证川东北输气大队汛期隐患治理工程施工安全、有序进行，项目部设立施工组织机构，组织机构设置如下： 3.2主要工程量 4施工方法 4.1汇水池及管顶冲沟施工方法 根据现场勘察情况，考虑水沟排水量，冲刷形成汇水池(边长7m，7m，4m，深0.6m)及冲沟（沟上宽1.5m，下宽1m，深0.6m）按照原始地形尺寸施工，平整完成后，先底部铺设10cm C15混凝土垫层，再采用C30混凝土硬化，混凝土厚度为30cm，汇水池与上游冲沟搭接位置按原始冲沟尺寸向上游硬化排水沟2m。
排水沟施工方案最新 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
排水沟施工方案 施工工艺及流程 ①排水沟施工工艺及流程 施工工艺见图1-1所示： 图1-1 矩形排水沟施工工艺流程 ②沟盖板预制安装施工工艺及流程 施工工艺见图1-2所示： 图1-2 盖板制作安装工艺流程 施工准备 （1）技术准备 ①技术主管组织有关人员进行图纸会审，复核设计图及工程数量，
根据设计资料认真做好导线复测工作和水准复测工作。 ②根据控制测量结果放出水沟中桩及边桩，每25米做一个高程控制桩，标记沟槽开挖深度。 ③对所有参加施工人员进行施工安全交底和技术交底。 （2）试验准备 ①水泥混凝土应有标养试块和现场同条件准养护试块。 ②检测进场的砂、水泥等材料是否合格，并按检验批次提供检测报告，通过试验确定混凝土配合比指导现场施工。 （3）材料准备 矩形排水沟沟身所用材料为C20片石混凝土。 盖板为C30钢筋混凝土盖板，盖板长80cm，宽52cm，厚12cm，钢筋混凝土预制盖板，采用有合格证并复检符合要求的钢筋，检测不合格的材料及时清除出场。 （4）机械准备 设备进场之前需进行检验并确保机械检验合格，操作人员需有操作证并进行安全教育。 （5）现场准备 ①作好施工现场的“三通一平”工作,保证进场后可立即投入施工。 ②查明基底管线分布情况并完成迁改或采取可靠的保护措施。 排水沟施工方法 矩形排水沟均为混凝土预制盖板排水沟，沟身采用C20片石混凝土，盖板采用C30混凝土，水沟侧壁与水沟底厚均为24cm，具体结构及
细部尺寸(均以米计)，如图所示： （1）沟槽开挖 排水沟分段施工，分段放样，每25米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。 （2）清底报验 基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请监理工程师进行检验,在全部检验合格后,方可进行下步工序。 （3）混凝土浇筑 沟槽检验合格后，先用木桩每10米一处钉好模板位置，挂好横断面线及纵断面线，即可按线立模，浇筑混凝土工艺要严格执行技术及文件的施工技术要求。浇筑混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。 注意天气预报，不宜在雨天浇筑混凝土。在天气多变季节施工，为防不测，应有足够的抽水设备和防雨物质。对所有机具包括混凝土输送泵、振动器（棒）经检验试运转正常，并准备一旦出现故障的应急措施，保证人力、物力、材料均能满足浇筑速度的要求。 （4）沉降缝的设置 根据施工段长度以20m-50m分段浇筑并以10m设置沉降缝，沉降缝
排水沟工程施工方案 一、工程概况： 本标段内主要结构形式包括：钢筋混凝土盖板明沟、钢筋混凝土盖板暗沟、砌石盖板明沟、砌石矩形明沟等四种，本方案为排水工程专项施工方案。 二、编制依据： 《工程测量规范》（GB50026-2007）； 《民用机场飞行区排水工程施工技术规范》（MH5005-2002）； 《混凝土结构工程施工及验收规范》(GB50204)； 《砌体工程施工及验收规范》(GB50203) 《钢筋焊接接头试验方法》（JGJ27—86）； 《钢筋焊接及验收规程》（JGJl8—96）； 其他国家现行技术规范、施工图纸。设计图纸及说明。 三、施工方案： （一）钢筋混凝土单孔箱涵施工 （1）施工测量定位 采用全站仪校核中心线，设置排水沟平面控制点，间距50m，桩位加密固定，石灰粉划出沟槽顶面边线并图纸设计设定放坡系数。 （2）基槽开挖 基坑开挖前，应对施工现场的积水、杂物进行清理，并堆放在施工现场以外指定地点进行处理。然后根据图纸所示和监理工程师移交的控制点及标高进行测量放线。同时应做好材料和模板的准备工作，防止开挖后因材料不足而晾槽。 开挖应按图纸及测量放线。采用挖掘机挖、装，自卸汽车运输。基坑开挖时应预留20cm保护层采用人工清底捡平。基坑大小应满足基础施工的要求,有渗水土质的基坑坑底尺寸,应根据排水设计和基础模板设计所需基坑大小而定,一般基底应比设计平面尺寸各边增宽50-100cm。 （3）碎石基础 槽底土基验收合格后方可铺筑碎石垫层。碎石垫层施工时应先恢复中线，控制高程，保证基础宽度。使用蛙式打夯机压实，监理工程师验收合格后方可进行下道工序。 （4）砼基础 基础用C15砼，模板采用钢模，用三脚架支撑固定在基础上，接缝应严密，不漏浆、不跑模、不走形。砼由溜槽从上而下倒入模内，并用平板振动器振平密实，木抹做面，使砼表面平整、不露石，标高符合设计要求。拆模后砼用土工布覆盖并洒水养护，强度达到规定后方可进入下道工序施工。 （5）钢筋混凝土施工 a、模板施工 钢模板宜采用标准化、系列化和通用化的组合模板。组合钢模板的设计和施工应符合国家标准GB50214-2001组合钢模板技术规范的规定。特殊部位采用木模板,木模板可在工厂提前制作，木模与混凝土接触的表面要求平整、
排水沟工程 施 工 方 案 编制： 审核： 审批： 2014年3月20日
一、工程概况 (3) 二、施工流程 (3) 三、施工方法 (3) 四、工程机械、人员配置 (8) 五、安全管理及环境保护 (10)
排水沟施工方案 一、工程概况 水池外圈的钢筋混凝土排水沟（排水沟宽500mm、深100mm~500mm），排水沟底部为级配砂石换填、砼垫层，沟底、两侧为钢筋混凝土，边墙顶上侧水池外边面采用水泥砂浆抹面。 二、施工流程 施工准备→测量放线→土方开挖→C15砼垫层施工→排水沟钢筋绑扎→排水沟底板C20砼浇筑→两侧模板支设→两侧C20砼浇筑→模板拆除→土方回填土→不锈钢预制盖板安装→盖板与水池边接触棱角打磨 三、施工方法 1、施工准备 1)熟悉图纸，认真领悟设计意图和使用功能。 2）做好钢筋、水泥、灰砂砖等材料的试验、试配、试压等项试验工作，做到先试后用。 3）施工用水由甲方指定用水点。 4）施工用电由甲方指定接电点。
5）做好材料计划表，并复核上报，根据生产需要安排， 明确进场时间。 6）组织施工人员进行好安全教育并按规定办理好施工 人员上岗证，入厂证等，组织各种施工机具进场办理相关 手续。施工前办理好相关的作业票证才能施工。 2、测量放线 1）定位原则：根据已有水池外边，对排水沟定位并钉 控制桩。 2）测量放线：根据控制桩测定沟槽的中心线，在沟槽 的起点、终点和转角处，钉一较长的木桩作为中心控制桩， 用两个控制点控制此桩。 3、土方开挖 1）现场土方（级配砂石）开挖采用人工开挖，使用人 力小推车进行水平运输。 2）开挖顺序，○1沟槽土方开挖采用人工开挖；○2人工捡底保证开挖设计标高及结构尺寸。基底预留±100m厚 用人工清底修平的方法，尽量避免超挖现象。在土方开挖 过程中遇到地下管线、电缆及不明障碍物时，应立即通知 监理公司和甲方单位有关人员进行处理，采取有效措施处 理完毕后方可继续施工，基槽清理干净后及时通知监理公
美丽之冠商业板上女儿墙排水沟明暗沟 施 工 方 案 编制人： 审核人： 审批人： 编制单位：湖南省建筑工程集团总公司 编制日期：2014年3月15日
目录 第一章编制说明 (2) 第一节编制依据 (2) 第二节编制原则 (2) 第二章工程概况 (2) 第三章主要施工方法 (3) 第一节施工顺序 (3) 第二节工程测量 (3) 第三节排水沟施工 (4) 第四章劳动力计划安排 (7) 第五章工程质量技术组织措施 (7) 第六章工程安全生产的技术组织措施 (8) 第七章工程文明施工的技术组织措施 (8) 第八章施工图 (8)
第一章编制说明 第一节编制依据 1.1 适用于本工程的各种施工规范； 1.2 施工图； 第二节编制原则 2.1在充分理解排水沟图纸的基础上，采用先进、合理、经济、可行的施工方案。 2.2在施工组织中体现环保意识，并有较周密的环保措施。 2.3施工工艺与施工规范及设计要求要求相符。 2.4 施工任务划分合理，施工进度安排符合实际情况。 2.5 采用先进、配套的施工设备和技术，确保工程质量和工期。 第二章工程概况 本工程位于美丽之冠大酒店项目商业板上（E、D栋南侧大板），排水沟设置到绿化带周围、顺着女儿墙。本工程为原有排水沟破坏且沟宽较小不能够顺畅排水，拆除原有排水沟后新建排水沟。水沟设置双层（排水明沟、排水暗沟）。其中暗沟底部为150㎜厚碎石铺设，基础为100mm 厚C20混泥土垫层水沟底部DN500@5000(L=1000m）盲管，外包土工布，
沟壁为120厚MU10粘土砖，M5水泥砂浆砌筑，暗沟沟深300㎜，沟内宽440mm，使用C20砼盖板；明沟在暗沟盖板上，底部设置DN500@5000(L=1000m）盲管，外包土工布，沟壁为120厚MU10粘土砖，M5水泥砂浆砌筑，绿化带一侧设置100厚C20砼压顶（具体做法见施工图纸）明沟沟深400mm,沟内宽440mm，使用30厚成品高强度复合材料盖板（350*500*30 ），上铺φ30—50黑色卵石。 第三章主要施工方法 第一节施工顺序 拆除原有水沟—测量放线—土方开挖—铺设碎石垫层—C20混凝土垫层——120mm砖砌暗沟侧壁—C20砼盖板—120mm厚明沟侧壁—成品高强度复合材料盖板—铺设鹅卵石(3-5cm厚)—回填土方 第二节工程测量 2.1测量控制是施工的根本，因此我们将根据《工程测量规范》和业主提供的坐标点、高程点、当施工用的水准点桩不能保存时，应将其高程引测至稳固的构筑物上，精度不应低于原有水准点的等级要求，在使用任何水准点前必须进行相临两点的复测。 2.2施工测量测量人员要对每项工程将要施工的设计图纸提供的各种
第二节排水沟、截水沟工程施工方案 2.1施工准备 排水工程施工前，用推土机将坡脚水沟土推平压实，并且确保宽度,以利于沟底中心桩的放样及沟底开挖深度的确定。 用于预制的模板应保养完好，砂砾及片石经过试验检测合格后再用于排水工程中。进场砂石料.水泥场地硬化后分堆存放. 2.2 施工放样 用水准仪测量推土机平整压实后的地面标高，根据该地面标高计算须下挖的深度，用全站仪放样出水沟的中心桩，每10m一个并用白灰将沟底中心线撒出，将中心桩引出水沟开挖范围以外，方可开挖。 2.3 边沟及排水沟开挖 根据水沟中心线及边沟排水沟的尺寸用挖掘机开挖，开挖时注意根据开挖的深度，计算挖方工程量，甩在水沟以外或者用车拉走，当计算土方数量不够时须拉土回填压实。开挖的过程中注意控制好沟底高程，严禁超挖回填土或砂砾。开挖完成后应及时除掉表面及沟底松散浮土。 2.4 砂砾垫层回填 回填前及时恢复沟底中心线，沟底尺寸及标高经监理检验合格后用小推车配合人工回填砂砾。回填的砂砾标高及厚度应符合规范要求，表面平整密实。梯形水沟斜坡面砂砾一定要均匀，且夯实平整,不得有集料窝现象。 2.5 沟底底板砼现浇 沟底底板采用整块现浇的工艺，为C20砼, 每10m留设沉降缝一道，砼采用滚筒搅拌机现场自拌，人工利用手推车溜放入模浇筑, 用于自拌砼的砂石料.水泥质量须符合设计及规范要求, 场地须硬化处理, 水泥搭设水泥棚以防止受潮变质. 现场配备200Kg的磅秤, 用于准确称量各料的重量, 现场河流抽取洁净的水, 严格按照设计的配合比拌制. 砼的振捣采用平板式振动器，表面应抹平，平整密实。浇筑完成后及时覆盖洒水养生，底板表面及沟底高程必须符合设计及规范要求。 2.6 边沟盖板的预制 边沟盖板的预制在路基上集中进行，底模采用砼表面涂石蜡，侧模采用竹
宁强县（阳平关）至燕子砭三级公路改建工程 排水施工方案 一、施工顺序 测量放线—土方回填—铺设碎石垫层—C10混凝土垫层——C30混凝底板侧壁—回填土方 二、工程测量 1、测量控制是施工的根本，因此我们将根据《工程测量规范》和业主、监理机构所提交的坐标点、高程点、当施工用的水准点桩不能保存时，应将其高程引测至稳固的构筑物上，精度不应低于原有水准点的等级要求，在使用任何水准点前必须进行相临两点的复测。 2、施工测量测量人员要对每项工程将要施工的设计图纸提供的各种数据以及相关的几何尺寸进行复核。 3、测量人员在施工过程中，对每一步的测量工作一定要严肃认真，做到依据正确、计算精确、步步校对，杜绝偏差，减少损失，确保工程测量万无一失。 第三节排水沟施工 1、混凝土工程 砼底板及侧壁采用C20抗渗防冻防锈砼，首先浇混筑凝土地板，在浇筑侧壁，浇注时由一端平行向另一端推进摊铺，采用平板振动器及振捣棒振捣，人工收浆抹平，浇筑砼时，进行跟踪测量，严格控制高程，用
平整尺检查，底板及侧壁采用人工洒水进行养护。 3.3 土方回填 排水沟施工结束后，应及时回填，回填前先清除槽底积水及杂物，沟槽两侧应同步回填高度不超过0.5米，采用电动夯及蛙式打夯机进行压实，回填土密实度按规范要求压实。回填时，应分层进行，分层厚度小于0.5米。沟槽两侧不得回填淤泥、杂填土及大块状物。 3.6 排水沟每30米设一伸缩缝，填充材料为橡胶塑料止水带。 第四节季节性施工措施 4.1施工准备工作 （1）根据冬雨季施工的工程项目编制冬雨季施工方案，报监理和有关管理部门。 （2）根据冬雨季施工需要落实冬雨季施工的物资器材。 （3）建立以项目经理为首的工作领导组织，实行值班制度，落实其责任制和劳动组织，建立在冬雨季施工期间不定期的检查制度。 4.2 雨季施工技术措施 （1）雨季施工砼浇筑尽量安排在无雨或小雨天气下进行，并搭设雨棚作覆盖作用。 （2）雷雨期间，构筑物（含筋）施工考虑接地钢筋，防止雷击。 （3）雨季施工运输不便，要注意施工材料的供应问题，可适当在雨季来临之前储备。
第一章综合说明 第一节编制说明 本工程位贾汪区汴塘镇高庄村境内，是城区段延段雨水沟，该工程的施工内容主要：盖板排水沟设计长度为1472米、暗沟设计长度为50米。根据建设方提供的招标文件、设计图纸等资料，在认真研究，充分领会建设方对工期、造价、质量、管理以及维护安全稳妥的施工环境意图的基础上，充分考虑我公司现有的施工技术水平、施工管理水平和机械配套能力，围绕安全、质量、加快进度和节省造价的目标进行编制。 第二节编制依据 本工程施工组织设计编制的依据是： 1、徐州市贾汪区G310高庄段排水沟设计施工图。 2、招标文件。 3、国家现行施工及验收规范、现行建筑施工安全技术规范、《给排水管道工程施工及验收规范》。 4、本公司管理机构及人员组成机械设备状况。 5、本公司有关施工管理的各项制度、措施。 6、类似工程的施工经验。 第三节施工方针 严格按照施工图纸进行施工，按国家建筑验收规范严格要求、使用新技术、新材料，紧紧围绕建设单位和质检监理单位密切配合，保证工程质量达到优良，工期按合同要求完成施工任务，严格按照文明工地标准组织施工。 第二章工程概况 第一节概述 2.1工程设计概况 本工程建设地点在贾汪区高庄村境内，本工程一切以方便村民，服务村民为原则。工程总长
1522米，工程内容为：1、土方开挖，2、M7.5水泥砂浆砌毛石挡墙，3、安装预制钢筋混凝土沟盖板，4、移植女贞55棵、杨树10棵。按招标文件要求，本工程开工时间2016年3月8日、竣工日期为2016年4月8日，总工期30天。中标后，我公司通过加强管理、加大投入、科学组织、文明施工，确保按合同规定的时间完工。 第二节工程目标 (一)工期目标 本工程根据建设单位招标文件工期要求30日历天，我公司经过详细研究，并结合我公司综合实力，在保证安全、质量的前提下按时完工，即30日历天内完成全部施工任务。 (二)质量目标 1、达到国家施工验收规范标准。 2、质量监督部门评定达到合格。 (三)安全目标 1、杜绝因工伤亡事故。 2、杜绝一切重伤事故。 第三章施工准备及现场平面布置图 第一节施工准备 1、建立工程管理组织 项目经理部组建后，根据本工程特点，在项目经理组织下编制出《分部工作细则》，以明确各部门职能，确定岗位职能分工，以及各分部之间和岗位之间相互关系，以便在工程正式开工后，各尽其责，迅速进入工作状态。 2、施工技术准备 (1)编制施工进度控制实施细则
截水沟施工方案 一、施工方案 1、本工程为地下车库坡道地下一层增加截水沟，埋设排水管通往地下二层积水坑。 2、截水沟施工前先请测量组放样，确定标高、排水方向、开挖宽深。沟底坡度不得小于2%，沟深不小于0.3米。 二、施工顺序 定位放线——机械开槽——人工剔凿——垃圾清理——PVC管安装——截水沟内防水处理——铸铁篦子安装 三、施工方法 1、定位放线。在原混凝土坡道上相应位置弹射墨线，长度为坡道板宽， 2、机械开槽。用云石机延墨线开槽，必须保持顺直不得弯曲。开槽完成后进行人工剔凿，采用榔头錾子剔凿，要求深度不得小于300毫米。保证沟底有2%坡度。排水沟两侧留出50毫米宽子口，然后将剔凿垃圾清理出现场。 3、，puc导管安装。在靠近地下二层积水坑处将楼板开一孔洞，方便安装puc 管材，采用直径80puc管材，对管材安装固定并留有排水坡度。 4、待固定完puc管材后截水沟内做防水处理，采用水泥基渗透结晶性防水材料进行处理，每平米用量1.5公斤。 5、铸铁篦子安装。采用铸铁式篦子宽度400毫米，要求安装平直，标高一致。 四、质量控制措施 1、质量目标：单位工程优良，分项工程优良率达到95%以上。 2、质量控制措施： ⑴对全体施工人员进行质量教育，增加质量意识。 （2）加强施工技术管理，严格执行技术责任制，认真审查施工图，严格按照设计文件进行施工。施工人员必须严格掌握施工标准、检查及验收标准和工艺要求。逐步进行技术交底，发现问题及时解决。 （3）严格执行工程监理制度，及时办理隐蔽工程的签证手续。 （4）严格施工纪律，把好工序质量关，上道工序不合格，不能进行下道工序施工。
（50各种材料均要有试验单或出厂合格证，并且按设计及规范要求进行试验,达到要求后方可投入使用,不合格材料坚决不能使用。 五、安全保障体系 1、安全目标：杜绝死亡、重伤事故，尽量避免轻伤事故，争取实现安全样板工地。 2、安全控制措施： 1)建立以岗位责任制为中心的安全生产逐级负责制，制度明确、责任到人，奖罚分明。 2)在编制施工计划的同时，编制详细的安全操作规程、细则、制度及切实可行的安全技术措施，并组织逐条落实。 3)每一工序开始前，做出详细的施工方案和实施措施，报经监理工程师审批后，及时做好施工技术及安全技术交底，并在施工过程中督促检查，严格坚持特殊工种持证上岗。 4)进行定期和不定期的安全检查，及时发现和解决不安全的事故隐患。 5)夜间施工时保证有良好的照明条件；施工所用机具应定期进行检查和必要的试验，保证其经常处于良好状态，避免安全隐患。 6)施工操作人员进入现场施工时，必须戴安全帽。 7）加强施工现场用电管理。各种施工机械和电气设备均设置漏电保护器，线路架设高度和照明度必须符合标准，严防行走运行机械损坏电路、毁机伤人。 六、环保及文明施工 1、环保措施 ⑴保证施工方案同时要具备环保防范措施，以保护现场环境，避免由于施工方法不当引起对环境的污染和破坏。 （2）按指定地点弃土，保证弃土堆的自身稳定，防止弃土对农田、水利、河道的污染，并采取有利于复耕的措施。 2、文明施工 1)做到场地整洁，道路平顺、畅通，标志醒目。 2)堆料整齐，机具摆放有序。四周应有排水措施。
福永街道2016年地质灾害治理工程-白石厦社区昌荣有限电机厂南山体边坡工程 排水沟施工方案 编制人： 审核人： 审批人： 编制单位：化工部郑州地质工程勘察院 审批日期：二O一七年七月二十日
目录 一、编制说明 (3) 二、编制依据 (3) 三、工程慨况 (3) 四、基坑施工工艺流程 (4) 五、质量目标 (4) 六、工期目标与开挖安排 (4) 七、施工前的准备工作 (4) 八、土方开挖方案 (5) 九、土方运输及堆放 (7) 十、土方回填方案 (7) 十一、基槽安全防护 (7) 十二、扬尘治理与环境保护 (7) 十三、安全目标 (7) 十四、文物古迹发现与保护 (8) 十五、环保目标 (8)
一、编制说明 本施工方案是在根据现场实际情况及施工的需要，按照现行施工规范的要求和现有的施工图纸的基础上编制的。其内容主要包括施工工艺、施工程序、施工组织等的简要概述以及对工程施工的质量、安全、环保等作了有针对性的阐述。 二、编制依据 根据福永街道2016年地质灾害治理工程-白石厦社区昌荣有限电机厂南山体边坡工程施工图纸设计的内容，编制了《福永街道2016年地质灾害治理工程-白石厦社区昌荣有限电机厂南山体边坡工程支护工程专项方案》。在本方案中将对本工程的施工部署、主要的施工方案及技术措施、施工工期的控制、质量保证体系、安全保证措施、现场文明施工、环境保护等作详细的阐述。 编制上述文件的主要依据包括： 1、深圳市勘察研究院有限公司的《福永街道2016年地质灾害治理工程-白石厦社区昌荣有限电机厂南山体边坡边坡勘查报告、施工设计图》； 2、国家及广东省、深圳市有关部委颁发的相关法律、法规、规范性文件、标准、规范（程）包括 《中华人民共和国建筑法》 《中华人民共和国安全生产法》 《建筑边坡工程技术规范》（GB50330-2013） 《岩土锚杆（索）技术规程》（CECS22-2005） 《砌体结构设计规范》（GB50003-2011） 《建筑地基基础设计规范》（GB50007-2011） 《混凝土结构设计规范》（GB50010-2010） 《边坡生态防护指南》（SZDB/Z 31-2010） 《深圳经济特区建设项目环境保护条例》 3、探勘现场所了解的现场具体情况； 4、我司现有施工力量和技术装备情况； 5、我司在其它类似工程的施工中取得的经验； 6、《建设工程施工合同》。
表1-2 施工组织设计(方案)审批表 工程名称秭归县归州镇贾家店村六组谭家湾高切坡防护工程合同号ZG/GQP/SG/025 NO：施 说明：一式三份，监理单位审批后，送业主单位审定。审定后由监理单位退承包单位一份。
秭归县归州镇贾家店村六组谭家湾高切坡防护工程 截、排水沟工程 施工方案 编制： 审核： 河南省郑州地质工程勘察院 2007年5月3日
秭归县归州镇贾家店村六组谭家湾高切坡防护工程 截、排水沟工程施工方案 一、工程概述及工程量 排水沟分切坡边界截水沟和坡面纵向排水沟二类。 沿切坡边界布置周边截水沟，截水沟总长228m，截水沟采用矩形断面，宽0.4m，深0.5m。现筑C20素砼，壁厚及底板厚均为15cm。 坡顶截水沟汇入道路排水边沟，在施工坡段边界和坡段内坡顶凹陷部位设置纵向排水沟与道路排水沟连接，排水纵沟内设置台阶式消能坎。 砼截、排水沟（C20）104ｍ3。 二、施工组织计划 1、劳动力组织计划 排水沟施工由排水沟施工队负责完成。排水沟施工安排2个班组，每班组10人，计划安排劳动力20人。 2、机械设备组织 拟投入砼搅拌机1台，其它小型设备按需要配备。 3、工期安排 沿切坡边界周边布置的截水沟施工在削坡清理完成后即可开始进行施工。截、排水沟施工工期计划安排为20天。 三、施工工艺流程 截排水沟施工工序流程见图1：
图1 截、排水沟施工工序流程图 四、施工方法 本施工方法适用于砼截排水沟。 1、开挖基槽 (1) 截排水沟开挖施工的总体布置采用先上部、后下部的原则，严 格按设计图纸施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。 (2) 按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底
排水沟施工方案 一、编制依据 1、（1）《公路工程技术标准》（JTG B01-2014）； （2）《公路路基设计规范》（JTG D30-2004）； （3）《公路路基施工技术规范》（JTG F10-2006）； （4）《公路排水设计规范》（JTG/T D33-2012）； （5）《公路沥青路面设计规范》（JTG D50-2006）； （6）《公路沥青路面施工技术规范》（JTG F40-2004）； （7）《公路水泥混凝土路面设计规范》（JTG D40-2011）； （8）《公路水泥混凝土路面施工技术细则》（JTG/T F30-2014）； （9）《公路路面基层施工技术规范》（JTG 034-2000）； 2、编制原则 坚决执行国家、交通部、湖南省关于基本建设的各项法令、法规。坚决执行交通部颁发的各项规范以及验收标准。 二、工程概况 本标段有K8+290～K9+882.3全长1592.3m， K12+560～K12+600全长40m。在本标段路提两侧的排水沟设置于护坡道外侧，排泄路基范围的地表水，与桥涵及排灌系统形成综合排水系统。排水沟根据排水要求采用不同形式的矩形沟或梯形沟，过鱼塘路段还增加路提平台，平台上设置排水沟以避免路面排入鱼塘，排水沟均采用M7.5浆砌片石铺砌。 三、施工管理目标 1、工期目标 排水计划于:2009年12月10日～2010年1月10日完工，工期30天。 计划开工时间：2009.12.10 计划完工时间：2010.01.10 施工准备：2009.11.15～2009.12.10 排水边沟施工：2009.12.10～2010.1.1 2、质量目标 按照设计文件和国家及现行的技术标准、规范进行施工。牢固树立“百年大计，质量第一”质量方针，和“精细过程、满意结果”质量理念，建立健全质量管理体系和制度，以及质量专职监督检查机构和质量监督检查人员；严格质量奖惩制度，主动接受质量监督部门、监理及甲方的质量监督检查，实行保修制度。本工程全部达到国家现行的工程质量验收标准，消灭重大、大工程质量事故，主体工程零缺陷，单位工程合格率100%。 3、安全目标：本工程安全生产目标为实现“四无，一创建”，即无人身伤亡事故，无交通责任事故，无高空坠落事故，无重大火灾事故，创建“安
大运河高邮段水环境综合整治工程 排水沟疏浚及护砌 专项施工方案 一、工程概况 我公司中标承建的大运河高邮段水环境综合整治工程（合同编号：GYDYH-S01）, 其中疏浚整修排水沟8km，沟底高程8.0m，底宽1.5m，开挖边坡按≤1:1.5控制，沟深1.5m左右，开挖土方总量约3.6万m3。另对高邮运河二桥上下游约2km范围内裸露的沟坡采用8cm厚预制混凝土块，下垫8cm厚黄砂和250g/m2土工布的结构形式进行护砌，护砌上限为9.0m，下限为8.0m，护砌总长2025m。 二、施工组织机构、施工总平面布置、施工总体进度计划 1、施工组织机构 根据本工程实际特点和实际需要，为科学施工和协调组织管理，我公司组建项目经理部： 施工组织机构图 2、项目经理部各岗位职能
（1）、项目经理：项目经理全权负责项目部的各项管理工作，组织工程施工管理和施工安全管理，履行合同承诺，执行合同工期，执行相关技术标准，遵守设计文件，科学施工，保证质量，圆满地完成本合同标段的施工任务。 （2）、项目技术负责人：在项目经理领导下，具体主持工程的技术质量管理工作，负责项目部的技术管理、质量监督工作，制定工程的质量管理办法。负责技术交底和有关设计交底的协调工作，编制工程施工组织设计工作，负责向监理单位和质检站提报竣工验收申请，组织竣工验收工作。 （3）、计划员：在施工组织设计的指导下，依照设计文件和技术规范，具体组织工程的施工、技术、安全管理工作。全面负责工程计划工作，做好工程进度计划的安排，认真分析实际进度与计划进度的偏差，及时作好施工生产计划的检查落实和调整工作，定期提出计划完成情况报告；协调好对外及相关部门的业务关系。 （4）、材料员：具体负责工程材料和采购供应，执行工程材料供应计划，按IS09001：2000质量标准做好供方质量评审和材料质量控制及标识，负责运输车辆的组织和管理工作。严格按照工程进度安排材料进场，做到供料及时，所有进场材料都要建立材料明细表，做到进料有依据、用料有手续。材料进场要根据工程所需，严禁浪费，及时呈报日、月度报表。 （5）、质检员：具体负责工程技术管理及工程质量检查与控制工作。开工前同施工员、测量员做好技术交底工作，建立永久控制点，负责测量复合记录。严格执行“三检”制度，对现场质量有否决权。负责资料填写后审核工作，并组织中间验收工作。负责竣工资料组卷前审核工作。 （6）、安全员：具体负责工程施工过程中的安全技术教育和安全的检查管理工作。贯彻“安全第一、预防为主”是安全主管的基本工作职责。贯彻执行安全生产和防火的方针、政策、法律和各项规章制度，负责检查落实情况和执行。检查各项安全操作规程和安全生产、安全防火制度的执行情况。及时发现和整改不安全因素，对安全工作提出建议和意见，防止安全事故的发生。参加事故的调查处理，协助项目经理或队长拟订安全防范措施。负责安全计划的制定和实施，安全事故的统计分析和报表，定期分析安全工作形势，针对存在的问题，提出适当的改进意见。 （7）、测量员：承担本合同标段配备的施工员及测量员为工程队主持施工作业和技术质量管理工作的负责人。具体负责工程项目作业区域的施工组织与技术管理工作，是工程施工作业的直接实施者。施工员及测量员必须执行总监理工程师审定的施工组织设计；必须执行现行的技术规范与标准；必须严格遵循设计文件。熟悉图纸并掌握施工预算技术要求，参与编制施工组织设计。负责施工前对现场进行详细勘察工作，并做好勘察记录，参与技术交底、图纸会审工作，负责三级技术交底。负责主控程序的实施，负责各工序的自检工作并做好记录。严把质量关，对违反质量标准和技术操作规程
排水沟施工组织设计 一、总则 1.1 编制说明 本施工组织设计是根据本次招标过程中招标单位发给的本工程设计图纸、招标文件，按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。 1.2 编制原则 严格执行基建程序、发挥本工程公司技术优势，精心施工，科学管理，加快施工进度。科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。全面执行我公司的质量方针，按照ISO9002国际标准要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度。确保工程质量和安全。加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。 二、管理目标 2.1 投标范围 本次投标范围为土建、水电、设备安装。 2.2 工期目标 总工期共60个日历天。 2.3 质量目标 本工程施工合同承包范围内，达到现行的国家施工验收规范和质量要求。 2.4 安全、文明施工目标 杜绝重大伤亡和火灾事故。 按国家颁布的《建筑施工安全检查标准》（JGJ59-99）执行。 三、施工部署 3.1 工程项目管理班子配备 3.1.1 人员配备 本项目管理层是在公司的领导和决策下，实行公司领导—公司技术部门、
财务部门—项目经理部—施工队，工程公司各职能部门实行监督管理。项目经理部将对本项目的施工生产、安全、质量及材料设备、资金等的组织、分配负全面直接责任，其组成人员从公司管理机构中择优选用，优化组合，将各项责任落实到人。根据现场实际情况，决定成立一个项目部，对工程实施全面管理。 3.1.2 进入该工程的机械设备和职业技能岗位人员和特殊工种人员： （1）我公司优先安排本工程需要的一批施工机械，如钢筋加工机械、垂直运输物料提升机械及现场搅拌、运输机械等，力求提高施工机械化水平，减轻劳动强度，加速施工进度。 （2）安排技术素质好、有类似工程施工经验的技能岗位人员和特殊工种人员进入施工，其中有电焊工、卷扬机工、电工、起重工等特殊工种人员、具有创优工程实践经验和技术配套的建筑工人。 3.2 施工任务的分工： 挑选一名有经验，技术全面的高级技师为综合土建队的队长，配备各种专业特殊工种和一些配合工进行土建施工。给排水专业班组承担该专业的施工。施工中各班组必须紧密配合，相互联系，穿插施工。其中土建综合队可分泥工班和钢筋班、砼班、配合工班。给排水工程由公司专业施工班负责施工。 土建综合班组负责土方开挖，基坑修整、修坡、超深部分施工、土方回填、钢筋、砼、等工作。 给排水班组负责本工程的所有给排水安装及配合土建综合组安装所有各种埋件。 3.3 施工准备工作 3.3.1 建立组织管理机构，成立项目经理部，选择经验丰富、技术全面、安全意识强、吃苦耐劳，敢打硬仗的施工队。 3.3.2 组织有关工程技术人员，业务骨干仔细研究熟悉施工图纸，组织参加图纸会审，做好技术交底和施工方案编制工作。 3.3.3安装好现场临时施工用电、用水线路，合理安排各项临时设施，详见施工平面布置图。
目录 1 编制依据 (3) 2 编制原则...................................... 3矚慫润厲钐瘗睞枥庑赖。 3 概述.......................................... 3聞創沟燴鐺險爱氇谴净。 4 施工组织机构.................................. 4残骛楼諍锩瀨濟溆塹籟。 5 施工工艺流程.................................. 4酽锕极額閉镇桧猪訣锥。 6 排水工程的实施................................ 6彈贸摄尔霁毙攬砖卤庑。 6.1 施工准备.................................. 6謀荞抟箧飆鐸怼类蒋薔。 6.2 施工放样.................................. 6厦礴恳蹒骈時盡继價骚。 6.3 边沟及排水沟开挖.......................... 6茕桢广鳓鯡选块网羈泪。 6.4 砂砾垫层回填.............................. 6鹅娅尽損鹌惨歷茏鴛賴。 6.5 沟底底板砼现浇............................ 6籟丛妈羥为贍偾蛏练淨。 6.6 边沟盖板的预制............................ 6預頌圣鉉儐歲龈讶骅籴。 6.7 护坡道坡脚砼隔水层浇筑.................... 7渗釤呛俨匀谔鱉调硯錦。 6.8 排水沟勾缝及养生.......................... 7铙誅卧泻噦圣骋贶頂廡。 6.9 路基边沟施工.............................. 7擁締凤袜备訊顎轮烂蔷。 7 质量保证措施.................................. 8贓熱俣阃歲匱阊邺镓騷。 7.1 质量目标.................................. 8坛摶乡囂忏蒌鍥铃氈淚。 7.2 质量保证体系.............................. 8蜡變黲癟報伥铉锚鈰赘。 7.3 完善施工技术管理措施...................... 8買鲷鴯譖昙膚遙闫撷凄。 7.4 具体的质量保证措施........................ 9綾镝鯛駕櫬鹕踪韦辚糴。 8 雨季的施工措施............................... 10驅踬髏彦浃绥譎饴憂锦。 9 安全生产规程................................. 11猫虿驢绘燈鮒诛髅貺庑。 9.1 确定安全生产目标和安全防范要点........... 11锹籁饗迳琐筆襖鸥娅薔。 9.2 建立安全生产保证体系..................... 11構氽頑黉碩饨荠龈话骛。 9.3 落实安全施工岗位责任制................... 12輒峄陽檉簖疖網儂號泶。 9.4 明确安全生产管理制度..................... 12尧侧閆繭絳闕绚勵蜆贅。
排水沟工程施工方案 一、工程概况：本标段内主要结构形式包括：钢筋混凝土盖板明沟、钢筋混凝土盖板暗沟、砌石盖板明沟、砌石矩形明沟等四种，本方案为排水工程专项施工方案。 二、编制依据： 《工程测量规范》( GB50026-2007)；《民用机场飞行区排水工程施工技术规范》 ( MH5005-2002)；《混凝土结构工程施工及验收规范》(GB50204)；《砌体工程施工及验收规范》(GB50203) 《钢筋焊接接头试验方法》( JGJ27—86)；《钢筋焊接及验收规程》( JGJl8 —96)；其他国家现行技术规范、施工图纸。设计图纸及说明。 三、施工方案： (一)钢筋混凝土单孔箱涵施工 (1)施工测量定位 采用全站仪校核中心线，设置排水沟平面控制点，间距50m桩位加密固定，石灰粉划出沟槽顶面边线并图纸设计设定放坡系数。 (2)基槽开挖基坑开挖前，应对施工现场的积水、杂物进行清理，并堆放在施工现场以外指定地点进行处理。然后根据图纸所示和监理工程师移交的控制点及标高进行测量放线。同时应做好材料和模板的准备工作，防止开挖后因材料不足而晾槽。 开挖应按图纸及测量放线。采用挖掘机挖、装，自卸汽车运输。基坑开 挖时应预留20cm保护层采用人工清底捡平。基坑大小应满足基础施工的要求，有渗水土质的基坑坑底尺寸, 应根据排水设计和基础模板设计所需基坑大小而定, 一般基底应比设计平面尺寸各边增宽50-100cm。 (3)碎石基础槽底土基验收合格后方可铺筑碎石垫层。碎石垫层施工时应先恢复 中线， 控制高程，保证基础宽度。使用蛙式打夯机压实，监理工程师验收合格后方可进行下道工序。 (4)砼基础 基础用C15 砼，模板采用钢模，用三脚架支撑固定在基础上，接缝应严密，不漏浆、不跑模、不走形。砼由溜槽从上而下倒入模内，并用平板振动器振平密实，木抹做面，使砼表面平整、不露石，标高符合设计要求。拆模后砼用土工布覆盖并洒水养护，强度达到规定后方可进入下道工序施工。 (5)钢筋混凝土施工 a、模板施工钢模板宜采用标准化、系列化和通用化的组合模板。组合钢模板的设计和施工应符合国家标准GB50214-2001组合钢模板技术规范的规定。特殊部位采用木模板, 木模板可在工厂提前制作，木模与混凝土接触的表面要求平整、
