电火花加工技术的应用及其发展
1.电火花加工技术的简介
从前苏联科学院拉扎连柯夫妇在1943年研制出世界上第一台实用化电火花加工装置以来,电火花加工技术得到了飞速的发展,电火花加工技术是历史最悠久的特种加工方法之一，在模具制造业，航空和航天，电子等众多领域得到了广泛的应用。电火花加工又称放电加工，也有称电脉冲加工，它是一种直接利用热能和电能进行加工的工艺。电火花加工与金属切削加工的原理完全不同，在加工过程中，工件和工具不接触，而是靠工具与工件之间的脉冲性火花放电，产生局部，瞬间的高温把金属材料逐步的蚀除掉。由于放电的过程产生火花所以也称电火花加工。
图1. 电火花加工的原理图
如图1的原理图所示，工件与工具分别连接到脉冲电源的两个不同的极性的电极上。当两电极加上脉冲电源后，工件和电极保持适当的距离，就会把工件和工具之间的介质击穿，形成放电通道。放电通道产生瞬间高温，使工件表面的材料融化甚至气化，同时也使工作介质气化。在放电间隙处迅速热膨胀并产生爆炸。工件表面一部分材料被蚀除掉抛出，形成微小的电蚀坑。脉冲放电结束后，经过一段时间间隔，使工作液恢复绝缘，脉冲电源反复作用于工件和工具电极上，上述过程不断重复进行，工件逐渐被加工成想要的形状。
2.电火花加工技术的应用范围
由于电火花加工有其独特的优越性，再加上数控水平和工艺技术的不断提高，其利用领域日益扩大，已经覆盖到机械、宇航、航空、电子、核能、仪器、轻工等部门，用以解决各种难加工材料、复杂形状零件等有特殊要求的零件的制造，成为常规切削、磨削加工的重要补充和发展：模具制造是电火花成型加工应用最多的领域，而且非常的典型。
2.1以下简单介绍电火花成则加工在模具制造方面的的应用
1．高硬度零件加工
对于某些要求硬度较高的模具，或者是硬度要求特别高的滑块、顶块等零件，在热处理后其表固硬度高达50HRc以上，采用机加的方式将很难加工这么高硬度的件．采用屯火花加工可以不受材料硬度的影响。
2. 型腔尖角部位加工
如锻模、热固性利热塑性翅料模、压铸模、挤压模、橡皮模等各种模具的型腔常存在着一些尖角部位，在常规切削加工中因为工具半径而无法加工到位，使用电火花加工可以完全成型。
3.模具上的筋加工
在压铸件或者塑料件上，常有各种窄长的加强筋或者散热片，这种筋在模具上表现为下凹的深而窄的槽，用机加工的方法很难将其加工成型，而使用电火花可以很便利地进行加工。
4．深腔部位的加工
由于机加工时，没有足够长度的刀具，或者这种刀具没有足够的刚性，不能加工具有足够精度的零件．此时可以用电火花进行加工。
5．小孔加工
对各种圆形小孔、异形孔的加工，如线切割的穿丝孔、喷丝板型孔等，以及长深比非常大的深孔，很难采用钻孔方法加工，如采用电火花或者专用的高速小孔加工可以完成各种深度的小孔加工。
6 表面处理
如刻制文字、花纹，对金属表面的渗碳和涂覆特殊材料的电火花强化等。另外通过选择合理加工参数，也可以直接用电火花加工出一定形状的表面蚀纹。
2.2、电火花线切割加工的应用
电火花线切割加工与电火花成型加工不同的是，它是用细小的电极丝作为电极工具，可以用来加工复杂型面、微细结构或窄缝的零件：下面是其应用实例。
1．加工模具
电火花线切割加工主要应用于冲模、挤压模、塑料模及电火花成型加工用的电极等。目前，其加工精度已达到可以与坐标磨床相竞争的程度。而且线切割加工的周期短、成本低，配合数控系统，操作简单。
2．加工具有微细结构和复杂形状的零件
电火花线切割利用细小的电极丝作为火花放电加工模具，又配有数控系统，所以可以轻易地加工出具有微细结构和复杂形状的零件。
3．加工硬质导电材料
由于电火花加工不靠机械切削，与材料硬度无关，所以电火花线切割可以加工硬质导电的材料，如硬质合金材料。
3 电火花加工技术的新发展
据统计,目前电火花加工机床的市场占有率已占世界机床市场的6%以上.而且随着科学技术的不断发展,现代制造技术及其相关技术为电火花加工技术的发展提供了良好机遇.柔性制造、人工智能技术、网络技术、敏捷制造、虚拟制造和绿色制造等现代制造技术正逐渐渗透到电火花加工技术中来,给电火花加工技术的发展带来了新的生机。
1混粉工作液电火花镜面加工技术
混粉工作液电火花镜面加工技术的特点是通过在电火花工作液中添加硅、铝、镍等导电性微粒,不仅能降低大面积电火花成形加工表面的粗糙度值,还可以提高表面的硬度、耐磨性、耐蚀性,并且具有消除表面显微裂纹以及良好的脱模性能.从根本上克服了电加工表面粗糙度不佳,性能差的缺点,使电火花加工作为零件的最终加工工艺成为可能. 混粉电火花加工的机理是:由于混粉的存在,使工作液的电阻率大为降低,放电间隙变大,放电通道得到充分扩展,而且导电性粉末及增大的放电间隙有利于放电分散,同时使工具电极和工件加工面积之间的寄生、潜布电容大为减少,实际的单个脉冲能量可以降到很小.这就使放电在工件表面形成分布均匀、大而浅的放电蚀坑,两者的综合作用使工件表面粗糙度降低.在混粉工作液电火花镜面加工过程中,粉末特性、粉末浓度、工件材料及放电参数都会对混粉电火花镜面加工技术产生影响.进行混粉工作液电火花镜面加工时,应对相应的条件和参数进行合理确定,如粉末浓度只有在合理的范围内才有效,浓度过低,会降低镜面加工效果,浓度过高,会影响工作液的流动性,易造成粉末在放电间隙中的沉积,形成集中放电,同样会影响镜面加工效果。
2微细点火花加工
微细电火花加工技术具有电极制造简单,电极与工件间宏观作用力小,可控性好等优点,因此,该技术已经成为微细机械制造领域的一个重要组成部分,在制造业中得到了广泛的应用.目前,在航空航天、微电子、医学、光学、模具等领域中有许多零件采用常规机床加工困难,甚至无法加工,特别是对狭小空间内的加工和微细孔加工等,采用微小型电火花加工装置加工则会取得令人满意的效果.微小型电火花加工装置已经成为整个微型机械制造领域一个非常重要的研究方向,受到国内外的广泛重视.在微小型电火花装置中的关键技术主要是微进给机构和细小工具电极的制作.日本的毛利尚武等人利用电致和磁致伸缩器件研制出了点阵式、冲击式和椭圆驱动式三种微进给机构.在此基础上,又研制出了蠕动式微进给装置,大大提高了群孔加工的加工效率,
显示了以小制小的特色.日本东京大学生产技术研究所率先开发出了微小电极线放电磨削工艺,使工具电极达到微米级尺寸,从而将微细电火花加工推向实用化.毛利尚武利用单脉冲放电把钨电极前端变细变尖,形成直径为35Lm,长300Lm,尖端部分小于1Lm的微细轴及其前端,从而使单次放电微细电极加工可能成为微细加工中加工微细轴和探针的新方法。
3陶瓷等非导电材料的加工
日本长冈技术科学大学福泽康和东京大学毛利尚武在用电火花加工金属和绝缘陶瓷的结合面时,发现金属侧被加工蚀除的同时绝缘陶瓷也被加工蚀除,从而发明了绝缘陶瓷辅助电极电火花加工技术.其原理是基于工作液(如煤油)在火花放电时的碳化导电现象,在非导电陶瓷(工件)端装有导电的辅助电极,这样在工具电极与辅助电极间就会产生通常的火花放电,进而使非导电陶瓷材料得以蚀除.他们曾在绝缘陶瓷ZrO2上电火花加工100个50.3mm小孔,而且把这一技术同混粉工作液相结合,加工表面质量明显提高,同时还发现用较宽的脉宽来进行加工,能提高加工效率,加工Si3N4速度可以和磨削相当.近年来,电火花加工已逐步用于聚晶金刚石、立方氮化硼和工程陶瓷等非导电超硬材料的加工。
4电火花铣削加工技术
电火花铣削加工技术的出现被称为电火花加工技术发展史上的一个重要的里程碑.电火花铣削省去了成型电极的设计与制造过程,大大地简化了电火花加工的工艺流程,提高了电火花加工对多变市场的快速反应能力.由于电火花铣削加工中采用简单形状电极在数控系统控制下进行走刀加工,将大大提高复杂型腔的加工稳定性和加工质量.在传统的电火花成型加工中,随着加工面积的增大及电容效应的影响,很难获得好的表面质量.而在采用简单形状电极的电火花铣削加工中,则可在保持相对较小加工面积的状态下进行加工,可以有效地减小电容效应的影响,获得更好的表面质量.而且在电火花铣削过程中,可有效解决由于采用复杂形状成型电极而造成的电极损耗不均匀和加工间隙中工作液流场不稳定等问题,并大大地简化了电极损耗的补偿策略.同时在电火花铣削加工过程中,电极高速旋转以及相对放电位置的不断改变都可以有效地改善放电条件,避免电弧放电和短路现象的产生.电火花铣削加工技术的出现,给电火花成型加工提供了崭新的思路,使飞速发展的CAD/CAM 技术、柔性制造技术、网络制造技术等现代技术能更好地融入电火花加工中.同时,由于电火花加工时电极与工件间没有宏观作用力,其工具电极可视加工需要而有旋转、分度或不转等多种形式,这种主运动的多样性是机械铣削加工所无法比拟的.目前,国内外电加工界都在大力研究和开发此项技术,其发展潜力十分巨大。
4气体中的放电加工
为了解决电火花加工工作液污染环境、易发生火灾、使装置复杂化等问题,日本的国枝正典教授开发了气体中的放电加工技术.其原理是在管状电极中通入高速气流,吹走电蚀产物和放电产生的等离子体,冷却电极表面.为了提高加工效率,使管状电极在加工过程中旋转.目前要解决的问题是如何提高加工速度.这种气体中的放电加工方法不但在EDM中,而且在WEDM中也成功地进行了实验.它具有工件损耗小,工件表面热影响小,两极间没有作用力,对环境没有污染,不易发生火灾等优点.而且,由于不需要工作液槽,对工件
的加工方向也可以自由选择.在氮气环境下,若以Ti为工具电极就可以在工件表面镀复TiN表层,从而大大提高了工件的耐磨性能。
4总结
电火花技术作为一种新的先进的加工技术，随着科学技术的发展，其应用的范围也不断扩大，各种新的点火加工技术不断的出现，还有与计算机技术的结合，电火花加工一定有很大发展前景。
参考文献
[1] 李立青、郭艳玲等电火花加工技术研究的发展趋势预测[D] 机床与液压2008
[2] 任福君、李小海电火花加工技术的新发展[D] 佳木斯大学学报 2003
[3] 王振龙赵万生李文卓等电火花加工技术的发展趋势与工艺进展哈尔滨工业大学 2000
[4] 沈洪.电火花加工技术发展的里程碑.电加工,1995(4)
《先进制造技术》课程学习报告 题目：电火花加工技术概述 专业：机械类 姓名：喻娇艳 年级：2013级 班级：机械类 1306 班 学号：201303164193 武汉科技大学机械自动化学院 2016年 6月 10日
电火花加工技术概述 喻娇艳 （武汉科技大学机械自动化学院, 湖北 ,武汉） （13 级机械类专业,学号 201303164193 ） 摘要：电火花加工（ Electrospark Machining ）在日本和欧美又称为放电加工（ Electrical Discharge Machining, 简称EDM） ,是一种直接利用电能和热能进行加工的新工艺,本文从电火花加工的 研究现状、基本原理、发展前景等三方面加以论述关键词：电火花加工的研究现状基本原理 . 发展前景 Summarize of Electrospark Machining Technique YU Jiao-yan (College of Machinery and Automation, WuHan University of Science and Technology, HuBei WuHan 430074) Abstract : Electrospark Machining Technique is also called Electrical Discharge Machining(EDM) in Japan and Occident,it ’s a new technology of machining using electrical and heat energy directly.This article discusses it in addition in three aspects including it ’s research status,fundamental principle,future prospects,etc. Keywords: Research status;Fundamental principle; Future prospects 1、前言 从前苏联科学院拉扎连柯夫妇在1943 年研制出世界上第一台实用化电火花加工装置以 来,电火花加工已有 70 多年的历史 ,发展速度是惊人的 ,目前已广泛应用于机械、宇航、航空、电子、电机、仪器仪表、汽车、轻工等行业,它不仅是一种有效的机械加工手段,而且已经成为在某些场合不可替代的加工方法.例如 ,在解决难、硬材料及复杂零件的加工问题时,应用电火花加工技术十分有效 . 据统计 ,目前电火花加工机床的市场占有率已占世界机床市场的6%以上 .而且随着科学技术的不断发展 ,现代制造技术极其相关技术为电火花技术的发展提供了良好机遇.柔性制造、人工智能技术、网络技术、敏捷制造、虚拟制造和绿色制造等现代制造技术正逐渐渗透到电 火花加工技术中来 ,给电火花加工技术的发展带来了新的生机.近年来 ,国内外很多研究机构对电火花加工技术进行了大量的研究,并且在许多方面取得了显著进展[1-5]. 2、电火花加工技术的研究现状 经过60 多年的发展,电火花加工技术已日趋完善.2011年第十二届中国国际展览会 上 ,40余家国内外特种设备生产商携机参展.在高速铣削技术日趋成熟且飞速发展的今天,包
先进制造技术论文 学院：xxx 班级：xxx 姓名：xxx 学号：xxx
目录 概述 (3) 一、先进的工程设计技术 (3) 二、先进制造工艺技术 (3) 三、制造自动化技术（又可说成计算机控制自动化技术） (4) 四、先进生产管理技术、制造哲理与生产模式 (5) 五、发展 (7) 主要参考文献 (9)
概述 摘要：随着我国制造业的的不断发展，先进制造技术得到越来越广泛的应用。介绍了先进制造技术和先进制造模式的内容和发展情况，从两种角度解释其结构特征和关系，并从各种不同角度展望先进制造技术和先进生产模式的发展前景及其趋势特征。 先进制造技术AMT(Advanced Manufacturing Tecnology)是在传统制造的基础上，不断吸收机械、电子、信息、材料、能源和现代管理技术等方面的成果，将其综合应用于产品设计、制造、检测、管理、销售、使用、服务的制造全过程，以实现优质、高效、低耗、清洁、灵活生产，提高对动态多变的市场的适应能力和竞争能力的制造技术的总称，也是取得理想技术经济效益的制造技术的总称。 当前的金融危机也许还会催生新的先进制造制造技术，特别在生产管理技术方面。先进制造技术不是一般单指加工过程的工艺方法，而是横跨多个学科、包含了从产品设计、加工制造、到产品销售、用户服务等整个产品生命周期全过程的所有相关技术，涉及到设计、工艺、加工自动化、管理以及特种加工等多个领域，并逐步融合与集成。 可基本归纳为以下五个方面： 一、先进的工程设计技术 二、先进制造工艺技术 三、制造自动化技术 四、先进生产管理技术、制造哲理与生产模式 五、发展。 一、先进的工程设计技术 先进的工程设计技术包括众多的现代设计理论与方法。包括CAD、CAE、CAPP、CAT、PDM、模块化设计、DFX、优化设计、三次设计与健壮设计、创新设计、反向工程、协同产品商务、虚拟现实技术、虚拟样机技术、并行工程等。 （1）产品（投放市场的产品和制造产品的工艺装备（夹具、刀具、量检具等））设计现代化。以CAD为基础（造型，工程分析计算、自动绘图并提供产品数字化信息等），全面应用先进的设计方法和理念。如虚拟设计、优化设计、模块化设计、有限元分析，动态设计、人机工程设计、美学设计、绿色设计等等； （2）先进的工艺规程设计技术与生产技术准备手段。在信息集成环境下，采用计算机辅助工艺规程设计、即CAPP，数控机床、工业机器人、三坐标测量机等各种计算机自动控制设备设备的计算机辅助工作程序设计即CAM等。 二、先进制造工艺技术 （1）高效精密、超精密加工技术，包括精密、超精密磨削、车削，细微加工技术，纳米加工技术。超高速切削。精密加工一般指加工精度在10～0.1μm （相当于IT5级精度和IT5级以上精度），表面粗糙度Ra值在0.1μm以下的加工方法，如金刚车、金刚镗、研磨、珩磨、超精研、砂带磨、镜面磨削和冷压加工等。用于精密机床、精密测量仪器等制造业中的关键零件加工，如精密丝杠、精密齿轮、精密蜗轮、精密导轨、精密滚动轴承等，在当前制造工业中占有极重
数控电火花线切割加工论文 曾 海 波
数控电火花线切割加工论文 摘要：对数控电为花线切割加工的特点以及线切割加工中引起模具加工零件变形的各 种因素作了深入分析，从实践经验中提出一些解决徐径和有效加工方法，相信对提高 模具加工质量有一定的借鉴作用． 关键词：模具加工；电火花线切割加工；加工工艺；工件变形 正文：电火花线切割加工是在电火花加工基础上发展起来的一种新的工艺形式，它是 利用移动的细金属丝作为工具电极，在金属丝与工件间通以脉冲电流，利用脉冲放电 的电腐蚀作用对工件切割加工的．数控线切割加工零件的精度度，适应平面复杂形状 零件的加工，具有应用灵活，加工周期短，节约材料等特点。 目前在新产品的研制和开发中，大量采用数控线切割技术来直接切割零件，缩短 研发周期。然而，再先进的机床，如果没有重视加工的工艺技术与操作技巧，没有做 到工艺合理，是不能高效地加工出高质量的工件。因此在实际操作过程中必须重视有 关加工技术。 1、数控电火花线切割加工的特点 随着数控电火花线切割机床的普及，电火花线切割机床已逐渐从单一的冲裁模具 加工向各类模具及复杂精密模具和其他各类零件的加工方向转移。其应用越来越广泛。 数控线切割加工具有电火花加工的共性，金属材料的硬度和韧性并不影响其加工，电 火花切割主要用来加工淬火钢和硬质合金；当前绝大多数电火花线切割机，都采用数 字程序控制，其工艺特点如下： 1.1用来加工一般切削方法难以加工或无法加工的形状复杂的工件，如冲模、凹凸模及 外形复杂的精密零件等。 1.2不像电火花成形加工那样要制造特定形状的工具电极，而是采用直径不等的铜丝或 钼丝等作工具电极，因此切割用的刀具简单，大大降低了生产准备工时。 1.3电极丝直径较细，切缝很窄，这样不仅有利于材料的利用，而且适合加工细小零件。 1.4电极丝在加工中是移动的，不断更新（慢走丝）或反复使用（快走丝），可以完全 或短时间不考虑电极丝损耗对加工精度的影响。 1.5依靠计算机和控制电极丝轨迹和偏移轨迹，可方便地调整凸凹模具的配合间隙，并 且依靠锥度切割功能可实现凸凹模一次加工成型。 2、线切割加工工艺
电火花加工 机电一体化专业3班于新伟 37号摘要: 关键词: 一、引言 二、电火花加工的基本原理
（一）概念 电火花加工的原理是基于工具和工件（正、负电极)之间脉冲性火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量的加工要求。 要将电腐蚀现象用于金属材料的尺寸加工，设备装置必需以下三个条件： 1）工具电极和工件被加工表面之间经常保持一定的放电间隙（通常约为几微米至几百微米）。间隙过大，极间电压不能击穿极间介质，因而不会产生火花放电。间隙过小，会形成短路，不能产生火花放电，而且会烧伤电极。 2）火花放电必须是瞬时的脉冲性放电，放电延续一段时间后，需停歇一段时间，放电延续时间一般为10-7~10-3s。这样才能使放电所产生的热量来不及传导扩散到其余部分，把每一次的放电点分别局限在很小的范围内；否则，象持续电弧放电那样，使表面烧伤而无法用作尺寸加工。为此，电火花加工必须采用脉冲电源 3）火花放电必须在有一定绝缘性能的液体介质中进行，例如煤油、皂化液或去离子水等。液体介质又称工作液，它们必须具有较高的绝缘强度(103~107Ω·cm)以有利于产生脉冲性的火花放电，同时，液体介质还能把电火花加工过程中产生的金属小屑、碳黑等电蚀产物从放电间隙中悬浮排除出去，并且对电极和工件表面有较好的冷却作用 图1 电火花加工原理示意图 1-工件；2-脉冲电源；3-自动进给调节装置；4-工具； 5-工作液；6-过滤器；7-液泵
（三）电火花加工特点 电火花属于不接触加工 工具电极和工件之间并不直接接触，而是有一个火花放电间隙，这个间隙一般是在0.05~0.3mm之间，有时可能达到0.5mm甚至更大，间隙中充满工作液，加工时通过高压脉冲放电，对工件进行放电腐蚀。 加工过程中没有宏观切削力 火花放电时，局部、瞬时爆炸力的平均值很小，不足以引起工件的变形和位移。 可以“以柔克刚” 由于电火花加工直接利用电能和热能来去除金属材料，与工件材料的强度和硬度等关系不大，因此町以用软的工具电极加工硬的工件，实现“以柔克刚”。 可以加工任何难加工的金属材料和导电材料 由于加工中材料的去除是靠放电时的电、热作用实现的，材料的可加工性主要取决于材料的导电性及热学特性，如熔点、沸点、比热容、导热系数、电阻率等，而几乎与其力学性能(硬度、强度等)无关。这样可以突破传统切削加工对刀具的限制，可以实现用软的工具加工硬、韧的工件甚至可以加工聚晶金刚行、立方氮化硼一类的超硬材料。目前电极材料多采用紫铜或石墨，因此工具电极较容易加工。 可以加工形状复杂的表面 由于可以简单地将工具电极的形状复制到工件上，因此特别适用于复杂表面形状工件的加工，如复杂型腔模具加工等。特别是数控技术的采用，使得用简单的电极加工复杂形状零件成为现实。 可以加工特殊要求的零件 可以加工薄壁、弹性、低刚度、微细小孔、异形小孔、深小孔等有特殊要求的零件。由于加工中工具电极和工件不直接接触，没有机械加工的切削力，因此适宜加工低刚度工件及微细加工。 三、电火花加工的一些规律 （一）影响材料放电腐蚀的主要因素 1．极性效应 能量在两极上的分配对两个电极电蚀量的影响是一个极为重要的因素，而电子和正离子对电极表面的撞击则是影响能量分布的主要因素，因此，电子撞击和离子撞击无疑是影响极性效应的重要因素。但是，近年来的生产实践和研究结果表明，正的电极表面能吸附工作液中分解游离出来的碳微粒，形成碳黑膜（覆盖层）减小电极损耗。
电火花加工实训手册 主编：XXX XXX学院
目录 第一部分线切割加工 (2) 第1章实训规划 (2) 1.1实训达到目标 (2) 1.2实训规范要求 (2) 1.3实训作业流程 (3) 第2章快速掌握设备操作 (4) 2.1控制柜组成 (4) 2.2操作步骤 (6) 第3章NC程序编写 (7) 3.1分析图形 (7) 3.23B指令格式及定义 (7) 第4章装夹与找正技巧 (10) 4.1工件的装夹 (10) 4.2工件的定位 (11) 第5章加工操作 (12) 第6章练习题目 (13) 第二部分电火花加工 (16) 第7章实训规划 (16) 7.1实训达到目标 (16) 7.2实训规范要求 (16) 7.3实训作业流程 (16) 第8章快速掌握设备操作 (17) 8.1电火花机床的操作面板介绍 (17) 8.2电极头功能介绍 (18) 8.3工作液槽功能介绍 (18) 8.4 加工操作步骤 (18) 第9章NC程序编写 (19) 9.1电火花加工参数 (19) 9.2加工工艺参数选择 (24) 第10章练习题目 (27) 附件1 电加工实训报告一：快走丝线切割加工；
第一部分线切割加工 第 1 章实训规划 1.1 实训达到目标： 1.学会操作CTW320快走丝电火花线切割机床； 2.熟练编写NC程序； 3.熟悉装夹与找正技巧； 4.能独立完成规定零件的加工。 1.2 实训规范要求： 1.实训第一周： （1）每台设备为一组6人，每次2组，时间为2小时； （2）学会操作CTW320快走丝电火花线切割机床； （3）熟练编写NC程序； 2.实训第二周： （1）每台设备为一组6人，每次2组，时间为4小时； （2）熟悉装夹与找正技巧； （3）穿丝、紧丝； （4）装夹工件、放电找正； （5）能独立完成规定零件的加工。 1.3 实训作业流程 第一步：认真研究给定的零件图纸，制定待加工部分的工艺方案。 第二步：进行坐标值计算，图形绘制，编写3B格式程序。 第三步：输入程序并检查。 第四步：穿丝、紧丝。 第五步：装夹工件，放电找正。 第六步：按机床操作规程进行正确操作，开始加工。 第七步：加工完毕，关闭机床。 第八步：松丝，取出零件。
电火花的技术应用现状 及发展趋势 姓名：张亚超 学号： 班级： 专业：机械设计与制造 日期：2012年12月27日
摘要 在分析总结国内外电火花线切割技术研究现状以及我国近几年来所取得的进步基础上,以及在电火花加工技术在汽车、航空航天、模具等制造工业中有着广泛的应用，模具工业技术快速发展的新形势下, 数控电火花加工技术已取得了突破性的进展。本文从电火花加工技术发展的基本现状、数控电火花加工的操作过程、数控电火花加工新工艺的应用以及电火花加工技术的发展趋势以及发展建议。论述了我国电火花线切割技术的发展趋势及其主要任务。 关键词:电火花线切割;研究现状;发展趋势
目录 引言 (4) 一、数控电火花加工技术现状 (4) 二、电火花技术发展趋势 (5) (一)精密化 (5) (二)智能化 (5) (三)自动化 (6) (四)高效化 (6) （五）绿色工作液得到应用 (7) (六）电火花加工技术的改进 (7) (七）其它 (8) 三、电火花技术中的新应用 (8) （一）标准化夹具实现快速精密定位 (8) （二）混粉加工方法实现镜面加工效果 (8) （三）摇动加工方法实现高精度加工 (9) （四）多轴联动加工方法实现复杂加工 (9) （五）基于PC的数控系统的开发 (10) （六）多次切割工艺的应用 (10) 参考文献 (11)
引言 目前，随着电子、信息等高新技术的不断发展及市场需求个性化与多元化，世界各国都把机械制造技术的研究和开发作为国家的关键技术进行优先发展，将其他学科的高技术成果引入机械制造业中。因此机械制造业的内涵与水平已今非昔比，它是基于先进制造技术的现代制造产业。纵观现代机械制造技术的新发展，其重要特征主要体现在它的绿色制造、计算机集成制造、柔性制造、虚拟制造、智能制造、并行工程、敏捷制造和网络制造等方面。机械制造行业不断遇到高硬度，高韧性，高熔点等难切割加工材料以及特殊结构特别市复杂曲面零件的加工难题。解决这些问题极大地促进了电火花线切割加工技术的发展，促进电火花线切割加工新方法，新工艺的不断表现，扩大了电火花线切割加工的适用范围。电火花切割技术是先进制造技术之一，在机械生产中应用范围广，从国内来看，我国的电火花线切割加工技术发展迅速，尤其是我国特有的单向(高速)走丝电火花线切割机构简单，价格低廉，各方面指标都有了较大的提高。因此，进一步研究高速走丝电火线切割加工技术，扩大其加工范围，尤其是利用计算机等高科技工具和先进的科学方法来提高我国电火花线切割技术水平，缩短同发达国家的差距，不仅具有重要的意义，而且具有显著的经济和社会、效益。近年来，电火花技术的研究和应用日新月异（见下表1），并在精密微细化、智能化、个性化、绿色环保化和高效化等方面获得了长足的发展[1][2]。 一、数控电火花加工技术现状 电火花线切割技术经过近半个世纪的发展,现已十分成熟,并达到了相当高的工艺水平:最大的切割速度可达325mm2/min,最佳表面粗糙度达Ra0.1～0.2μm,加工尺寸精度可控制在几个微米之内,高速走丝电火花线切割机还能稳定切割1米的超厚工件。数控电火花加工技术正不断向精密化、自动化、智能化、高效化等方向发展。如今新型数控电火花机床层出不穷，如瑞士阿奇、瑞士夏米尔、日本沙迪克、日本牧野、日本三菱等机床在这方面技术都有了全面的提高。该项技术在20世纪40年代开始研究并逐步应用于生产。从最初只能去除折断在工件中
河海大学文天学院 《现代制造技术》专题论文 ——电火花加工技术 专 业____________ 班 级____________ 姓 名____________ 学 号____________ 10机械工程及其自动化 机械四班 方浩、张剑波 100330409、100330436
汪永明 指导老师____________ 摘要：电火花加工的原理是基于工具和工件之间脉冲性放电时的电腐现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。电火花加工主要优点是适合于难切削材料，可以加工特殊及复杂形状的零件。电火花加工主要用于加工金属等导电材料，但在一定条件下也可以加工半导体和非导体材料。由于电火花加工具有许多传统切削加工所无法比拟的优点，因此其应用领域日益扩大。 关键字：电火花加工不接触加工电蚀加工
第一章电火花加工技术的产生与发展 一、电火花加工的概念 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除多余的金属，以达到对零件的尺寸、形状及表面质量的加工要求的特种加工方法，又称放电加工或电蚀加工，英文简称EDM【1】。 二、电火花加工技术的产生背景【2】 提到电火花加工，我们首先就会想到特种加工技术。特种加工技术有别于传统的机械加工，他的产生不是偶然的。第二次世界大战后，特别是进入20世纪50年代以来，随着现代科学技术的发展，各个行业，尤其是国防工业部门，要求尖端科技产品向高精度、高速度、大功率、小型化方向发展，以及在高温、高压、重载荷或腐蚀环境下长期可靠的工作。为了适应这些要求，各种新结构、新材料和复杂形状的精密零件大量出现，其结构和形状越来越复杂，材料的性能越来越强韧，对精度要求越来越高，对加工表面粗糙度和完整性要求越来越严格，使现代机械制造面临着一系列严峻的任务。如：各种难切削材料的加工问题；各种特殊复杂型面的加工问题；各种超精密、光整零件的加工问题；特殊零件的加工问题等。 要解决上述一系列的问题，仅仅依靠传统的切削加工方法很难实现，有些甚至无法实现。为此，人们相继探索、研究新的加工方法。特种加工就是在这种前提条件下产生和发展起来的。
实验名称电火花成型加工实验 一、实验目的1、使学生了解电火花成型加工机床的一般结构和基本工作原理；2、使学生掌握电火花成型加工机床各部分的功能，及机床的操作使用方法；3、使学生掌握电火花穿孔与成型加工中各种电加工工艺参数的选择，学会电极的安装、工件的装夹及找正方法；4、使学生加深对电火花成型加工技术的原理、特点及应有范围的理解。5、通过实验，督促学生观察电火花加工中极性效应和炭黑吸附效应等特有现象，并以此加深学生对电火花加工理论知识的理解。 二、实验基本原理电火花成型加工是利用工具电极和工件电极，即正、负电极之间产生脉冲性火花放电时产生的电腐蚀现象，来蚀除工件上多余的金属，以达到对工件的尺寸、形状和表面质量预定的加工要求。 如下图所示： 与线切割加工所用的钼丝工具电极不同，电火花成型加工所用的工具电极是按照工件的形状及其它要求专门制造的，其材料一般为紫铜或石墨。 三、实验基本步骤 1、实验指导教师讲解电火花成型加工实验的目的和要求，强调实验的纪律，并进行安全教育。 2、实验指导教师讲解数控电火花成型加工机床的结构、各部分的功能和操作使用方法。 3、实验指导教师讲解并演示工具电极的安装与更换、工件装夹和找正的方法，并说明此次实验属于电火花穿孔加工实验。 4、实验指导教师讲解并演示电火花穿孔加工时对加工深度分组，并说明其意义在于将整个加工过程划分成粗加工、半精加工和精加工，以达到提高加工效率和满足加工精度的要求；加工深度分组方法时对各加工深度内电规准参数选择的依据和输入方法。 5、学生在实验指导教师的指导下，开启数控电火花成型加工机床，完成零件的穿孔加工任务。 6、在机床加工过程中，实验老师提醒学生观察电火花加工的各种现象，包括火花放电状态、工作液冲油式工作方式、工作液介质过滤方式、电极在加工过程中的回退现象、负极性加工时工具电极上的炭黑吸附现象等。 7、实验指导教师讲解电火花成型加工机床用途之一：如何取断丝锥。
电火花加工技术 一：电火花技术概述 电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，放电时局部瞬时产生的高温把金属蚀除下来。 早在十九世纪，人们就发现了电器开光的触点开闭时，以为放电，使接触部位烧蚀，造成接触面的损坏。这种放电引起的电极烧蚀现象叫做电腐蚀。起初，电腐蚀被认为是有害的，为减少和避免这种有害的电腐蚀，人们一直在研究电副食产生的原因和防止的办法。当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。1870年，英国科学家普利斯特里最早发现电火花对金属的腐蚀作用。当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。直到1934年，前苏联科学家拉扎连柯等把电火花对金属的腐蚀作用利用起来。 后来，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。电火花加工技术作为特种加工领域的重要技术之一，最早应用于二战时期折断丝锥取出时的加工。随着人类进入信息化时代，电加工技术取得了突飞猛进的发展，可控性更高，数字化程度更好。 在中国电火花加工技术起步稍晚。根据中国的国情，实现电火花加工技术的原始创新是很困难的，只能采取引进消化吸收再创新的策
略，因为这套系统集成了很多学科领域的知识，如计算机的软硬件、微电子、数控、电力半导体、机械技术、电气技术等，是多方面、多学科集成的产品，是比较复杂的高科技产品。国内现在显然还没有一个能够独立进行原始创新的团队，因此注定要经历一个长时间痛苦的积淀过程，所以我认为中国的电火花技术创新之路别无选择。政府也越来越认识到高校已经不再是创新的主战场，必须依托企业才能实现。 制造业是一个传统行业。一个国家的发展终归要落脚于制造业，因此作为基础工业，制造业必定拥有永久的生命力，而电加工行业也不例外。随着各项技术的不断发展，电加工技术也在进步，至于一项技术能够发展多久，也要看这个行业中的人怎样去尽心敬业、钻研并推进它。 二: 加工原理及原理图 电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电 蚀作用蚀除导电材料的特种加工方法，又称放电加工或电蚀加工，英文简称EDM。 电火花加工时，脉冲电源的一极接工具电极，另一极接工件电极，两极均浸入具有一定绝缘度的液体介质（常用煤油或矿物油或去离子水）中。工具电极由自动进给调节装置控制，以保证工具与工件在正常加工时维持一很小的放电间隙（0.01～ 0.05mm）。当脉冲电压加到两极之间，便将当时条件下极间最近
课程名称：院系： 专业： 班级： 学号： 姓名:
电火花加工 1.概述 电火花加工是一种自激放电，故又称放电加工（EDM）,于20世纪40年代开始研究并逐步应用于生产，是目前机械制造业中应用最广泛的特种加工方法之一，在难切削材料、复杂型面零件等的加工中得到了广泛应用。 2.原理 火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。火花通道必须在维持暂短的时间(通常为后及时熄灭，才可保持火花放电的“冷极”特性(即通道能量转换的热能来不及传至电极纵深)，使通道能量作用于极小范围。通道能量的作用，可使电极局部被腐蚀。利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。电火花加工是在较低的电压范围内，在液体介质中的火花放电。 3.特点 1.脉冲放电的能量密度高，便于加工用普通的机械加工方法难于加工或无法加工的特殊材料和复杂形状的工件。不受材料硬度影响，不受热处理状况影响。 2.脉冲放电持续时间极短，放电时产生的热量传导扩散范围小，材料受热影响范围小。 3.加工时，工具电极与工件材料不接触，两者之间宏观作用力极小。工具电极材料不需比工件材料硬，因此，工具电极制造容易。 4.可以改革工件结构，简化加工工艺，提高工件使用寿命，降低工人劳动强度。基于.上述特点，电火花加工的主要用途有以下几项: 1)制造冲模、塑料模、锻模和压铸模。 2)加工小孔、畸形孔以及在硬质合金上加工螺纹螺孔。 3)在金属板材上切割出零件。4)加工窄缝。 5)磨削平面和圆面。
本科课程论文 题目电火花线切割的优缺点及应用 学院工程技术学院 专业机械设计制造及其自动化 年级_____2008级_____ 学号_222008322222107 姓名__陈________玺__ 指导教师 _邱______ 兵__ 成绩 _______________
目录 摘要................................................................................................1前言 (3) 2正文 (3) 2.1电火花线切割的原理 (3) 2.1.1工作原理 (3) 2.1.2机床种类 (3) 2.2电火花线切割的特点 (4) 2.2.1优点 (4) 2.2.2使用中易出现的问题 (4) 2.3电火花线切割的应用及发展 (4) 2.3.1加工范围 (4) 2.3.2未来发展的展望 (5) 2.4总结 (6) 参考文献 (6)
电火花线切割的优缺点及应用 陈玺 邱兵 西南大学工程技术学院 2008级机械设计制造及其自动化2班 摘要：本文通过对电火花线切割的优缺点及应用的概述，阐述了电火花线切割在未来的发展方向，以及电火花线切割将应用更广。 关键词：电火花线切割线切割走丝 1. 前言 电火花加工作为一种现代的特种加工方式，具有许多传统加工所不具有的优点以及良好的发展前景。 2. 正文 2.1电火花线切割的原理 2.1.1工作原理 电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。工作原理是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。在这个阶段，两板间形成电流。导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。 2.1.2机床种类 电火花线切割机按走丝速度可分为高速往复走丝电火花线切（Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称“快走丝”）、低速单向走丝电火花线切割机（Low Speed one-way walk Wire cut Electrical Discharge
项目26 数控电火花加工 26.1任务描述 在工件上加工一个矩形腔，如图26-1所示。底面和侧面的表面粗糙度要求为Ra2.0μm，工件材料为45钢，电极材料为纯铜，要求加工时损耗、效率兼顾。 图26-1 方孔形工件 26.2 知识链接 26.2.1 数控电火花加工简介 1.数控电火花加工原理 电火花加工的原理是基于工具电极和工件（正、负电极）之间脉冲性火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。如图26-2所示，工具电极与工件分别与高频脉冲电源的两输出端相连接，主轴进给机构使工具电极与工件间经常保持一很小的放电间隙，且工具电极与工件间充满工作液。当脉冲电压加到两极之间，便在当时条件下相对某一间隙最小处或绝缘强度最低处击穿介质，在该局部产生火花放电，瞬时高温使电极和工件表面都蚀除掉一小部分金属，各自形成一个小凹坑。脉冲放电结束后，经过一段间隔时间（即脉冲间隔），使工作液恢复绝缘后，第二个脉冲电压又加到两极上，又会在当时极间距相对最近或绝缘强度最弱处击穿放电，又电蚀出一个小坑。这样随着相当高的频率，连续不断地重复放电，工具电极不断地向工件进给，就可将工具电极的形状复制在工件上，加工出所需要的零件，整个加工表面将由无数个小凹坑所组成。
图26-2 电火化加工的基本原理 2.数控电火花成型机床的组成 数控电火花成型机床主要由机床主体部分、脉冲电源、自动进给调节系统、工作液净化及循环系统等几部分组成。如图26-3所示为北京阿奇夏米尔SE 系列数控电火花机床的外观及其各部分的构成。 图26-3 机床的外观图及其组成 3.数控电火花加工的特点与应用 1）数控电火花加工的特点 电火花加工是一种直接利用电能和热能进行加工的新工艺，具有以下优点和缺点： （1）电火花加工的优点 ①电火花加工是靠放电的电热作用实现的，其加工性主要取决于材料的热学性能，如熔点、比热容、热导率等。因此不受工件材质的硬度及韧性限制，只要导电就可以加工，如淬火钢、硬质合金钢、耐热合金钢等。 ②其加工是非接触式加工，只是电能的作用，故加工中无明显的作用力。当然不能忽略在加工面积较大时，由冲油以及抬刀形成的液压力。 ③可以加工特殊及复杂形状的零件。一是由于加工中无切削力，可以加工低刚度工件及 主轴进给伺服机构 （伺服机构） 脉冲电流 高频脉冲电源 加工槽 工作液 （危险物） 电极 工作台 机床本体 工件 供电盘 电柜 主轴箱 滑枕 床身 液槽 手控盒 键盘 底座 油箱
电火花加工的历史 1943年，苏联学者拉扎连科夫妇研究发明电火花加工，之后随着脉冲电源 和控制系统的改进，而迅速发展起来。最初使用的脉冲电源是简单的电阻-电容 回路。 50年代初，改进为电阻-电感-电容等回路。同时，还采用脉冲发电机之类的所谓长脉冲电源，使蚀除效率提高，工具电极相对损耗降低。随后又出现了大 功率电子管、闸流管等高频脉冲电源，使在同样表面粗糙度条件下的生产率得 以提高。 60年代中期，出现了晶体管和可控硅脉冲电源，提高了能源利用效率和降 低了工具电极损耗，并扩大了粗精加工的可调范围。 到70年代，出现了高低压复合脉冲、多回路脉冲、等幅脉冲和可调波形脉 冲等电源，在加工表面粗糙度、加工精度和降低工具电极损耗等方面又有了新 的进展。在控制系统方面，从最初简单地保持放电间隙，控制工具电极的进退，逐步发展到利用微型计算机，对电参数和非电参数等各种因素进行适时控制。 电火花加工 电火花加工是在加工过程中，使工具和工件之间不断产生脉冲性的火花放电，靠放电时局部、瞬间产生的高温把金属蚀除下来。又称放电加工和电蚀加工，英文称（Electrical Discharge Machining,简称EMD）。
按照工具电极的形式及其与工件之间相对运动的特征，可将电火花加工方 式分为五类: ①利用成型工具电极，相对工件作简单进给运动的电火花成形加工; ②利用轴向移动的金属丝作工具电极，工件按所需形状和尺寸作轨迹运动，以切割导电材料的电火花线切割加工; ③利用金属丝或成形导电磨轮作工具电极，进行小孔磨削或成形磨削的电 火花磨削; ④用于加工螺纹环规、螺纹塞规、齿轮等的电火花共轭回转加工; ⑤小孔加工、刻印、表面合金化、表面强化等其他种类的加工。 电火花加工的基本原理 (1)极间介质的电离、击穿,形成放电通道 放电通道是有大量带正电和负电的粒子以及中型粒子组成,带电粒子高速运动,相互碰撞,产生大量热能,使通道温度相当高,通道中心温度可达到10000摄氏度以上。由于放电时电流产生磁场，磁场又反过来对电子流动产生向心的磁压 缩效应和周围介质惯性力压缩效应的作用，通道扩展受到很大阻力，故放电开 始阶段通道截面很小,而通道内有高温热膨胀形成的压力高达几百万帕,高温高压的放电通道以及随后瞬间气化形成的气体急速扩展,产生一个强烈的冲击波向四 周传播。在放电的同时还伴随着光效应、声效应和热效应等,这就形成了肉眼所 能看到的电火花。 (2)介质热分解、电极材料的融化,汽化热膨胀 极间介质被电离、击穿,形成放电通道后,脉冲电源使通道间的电子高速奔向正极，正离子奔向负极。电能转化为动能，动能通过相互碰撞转化为热能。正极 和负极表面形成瞬间热源，使通道瞬间达到很高的温度。通道高温首先使工作 液介质气化,进而进行热分解。并且使两电极表面的金属材料开始融化直至沸腾
电火花成形加工实训指导 一、实训目的 1、电火花成形机床的组成、工作原理和操作方法。 2、掌握电极材料的选择、结构形式及电极尺寸计算。 3、掌握电极和工件的装夹及校正定位。 4、掌握加工中电规准的选择及加工参数对被加工型腔质量的影响。 二、实训设备及材料 1、电火花机车一台。 2、工具电极一根（材料为铜、石墨、或钢） 3、工件材料为常用模具钢。 三、实训内容及步骤 在实训教师的指导下，了解电火花加工机车的主要构成，机车和控制板上各旋钮及按键的功用，工件的装夹、平动量的调节及加工操作过程。 1、功能键的介绍（F1~F10） F1：手动放电。在单节放电时使用即一段加工结束后机车停止。 F2：自动放电。当有多段程序时，前一段放电结束 F3：程序编制。进行程序的编制。 F4：位置归零。设定加工的起始点。 F 5：位置设定。设定加工型腔的平面位置。 F6：找中心点。当型腔位置在中心是用F6。 F7：EDM参数。在加工过程中要改变参数是使用。 F8：机械参数。厂家设定，没有必要不做改动。 F9：计时器归零。加工时记下加工的时间，在加工开始时要归零。 F10：参数自动匹配。一些主要加工参数可以在程序编制的时候编制好，但是如脉冲间隔、放电间隙等一些辅助参数可以在编制程序的时候编制好，也可以利用自动匹配的方法自动设定。 四、操作面版介绍 在介绍控制面板前，要先将放电条件介绍给大家。只有熟记放电条件的涵义，才能合理的编制程序并对放电过程中出现的问题加以解决。 B P：高压电流。设置值大，电流大，火花大，加工的速度快，但表面的质量低，间隙大，设置值小则反之。一般在粗加工时使用。 A P：低压电流。设定范围在0~90之间，设定值大火花大，加工速度快，但表面的质量低，间隙大。设置值小则表面质量高，间隙小。在使用过程中要注意，电流大于9A时要浸油加工，以防止失火。 P A：脉宽。与电流配合来决定表面粗糙度，一般是电流的20~30倍。 P B：脉宽间隔。设定值小，效率高，但容易造成排渣不畅，在加工过程中一般要视电极的材料而定。 1、程序的编制 在初始界面按F4进入如图1所示的界面： F1：插入单节；增加一段新的程序F2：删除单节；删除一段新的程序。 F3：EDM减少；加工参数减少F4：EDM增加；加工参数增加。 图1
特种加工论文 电火花线切割优缺点及发展 姓名：韩子元学号：100104112 专业：机械设计制造及其自动化班级：10机电三班
电火花线切割优缺点及发展 摘要：本文主要介绍了特种加工中电火花线切割技术，首先介绍了它的原理，然后分析了它的优点及其缺点，接着说明了它在实际中的主要应用方向，最后对线切割技术的发展趋势做出了陈述。 关键字：特种加工技术，电火花线切割，优缺点，发展 Abstract：In this article mainly introduces the special processing, first introduces the principle of its, and then analyses its advantages and disadvantages, then illustrates its main applications in the actual direction, finally the development trend of wire-cutting technology has made the statement. Key words: special processing technology, wire cutting, advantages and disadvantages, development 电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。电火花线切割加工技术作为一种特种加工技术,具有许多传统加工所不具有的优点以及良好的发展前景。其中主要的原因是电火花线切割加工方法几乎可加工具有任何硬度的导电金属材料,且加工过程中不受宏观力的作用,从而可保证较好的加工精度与表面质量。 一．电火花线切割加工原理 电火花线切割加工是利用移动的细金属导线（钼丝或铜丝）作为电极，对工件进行脉冲火花放电，靠放电时局部瞬间产生的高温来除去工件材料，以此进行切割加工的方法。电极丝作为工具电极，被切割的工件作为工件电极。当来一个
天津工程师范学院 精密数控电火花加工技术 机械制造技能实训基地
第一部分基础知识 一、电火花加工：在加工过程中，使工具和工件之不断产生脉冲性的火花放电，靠放 电时局部、瞬时产生的高温把金属蚀除下来。 二、电火花加工的原理：基于工件和工具（正、负电极）之间脉冲性火花放电时的电 腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面预定的加工要 求。 三、加工条件： 1、必须使工具电极和工件被加工表面之间经常保持一定的放电间隙。 2、火花放电必须使瞬时的脉冲性放电，放电延续一段时间后，需停歇一段时 间。 3、火花放电必须在一定绝缘性能的液体介质中进行。 四、电火花加工的机理： 1、极间介质的电离、击穿、形成放电通道 2、介质热分解、电极材料熔化、气体热膨胀 3、电极材料的抛出 4、极间介质的消电离 五、电火花加工的一些基本规律： 1、影响材料放电腐蚀的主要因素 2、电火花加工的加工速度和工具的损耗速度 3、影响加工精度的主要因素 4、电火花加工的表面质量：（ 1）表面粗糙度（ 2）表面变质层（ 3）表面力 学性能 六、基本术语： 1、工具电极 2 、放电间隙 3 、脉冲电源 4 、工作液介质 5、电蚀产物 6 、电规准 7 、脉冲宽度 8 、脉冲间隔 9、放电时间 10 、峰值电压 11 、加工点流 12 、短路电流 13、峰值电流 14 、 短路峰值电流 七、主要用途及使用范围：采用紫铜、石墨、钢、铜钨合金等电极材料，能对碳素钢、工具钢、淬火钢、硬质合金及其它高硬度金属材料进行放电加工，可加工冲压模（落料模、复合模、级进模等），型腔模（精锻模、压铸模、压延模、注塑模等）以及各种零件的坐标孔及复杂的异形曲面，还 可以加工0.1mm以上的小孔和0.2mm以上的窄缝。广泛应用于电机、仪表、汽车、航天、轻工、军工、模具等行业。 八、机床的组成部分：由主机、工作油箱、脉冲电源柜等部分组成。
电火花加工技术 摘要本文主要介绍了电火花加工技术的原理，电火花加工技术的发展历程以及应用现状和发展前景 关键词电火花加工发展历程发展现状应用前景 一加工原理及原理图 加工原理图： 加工原理： 电火花加工时，脉冲电源的一极接工具电极，另一极接工件电极，两极均浸入具有一定绝缘度的液体介质（常用煤油或矿物油或去离子水）中。工具电极由自动进给调节装置控制，以保证工具与工件在正常加工时维持一很小的放电间隙（0.01～0.05mm）。当脉冲电压加到两极之间，便将当时条件下极间最近点的液体介质击穿，形成放电通道。由于通道的截面积很小，放电时间极短，致使能量高度集中（10～107W／mm），放电区域产生的瞬时高温足以使材料熔化甚至蒸发，以致形成一个小凹坑。第一次脉冲放电结束之后，经过很短的间隔时间，第二个脉冲又在另一极间最近点击穿放电。如此周而复始高频率地循环下去，工具电极不断地向工件进给，它的形状最终就复制在工件上，形成所需要的加工表面。与此同时，总能量的一小部分也释放到工具电极上，从而造成工具损耗。 二电火花加工发展历程

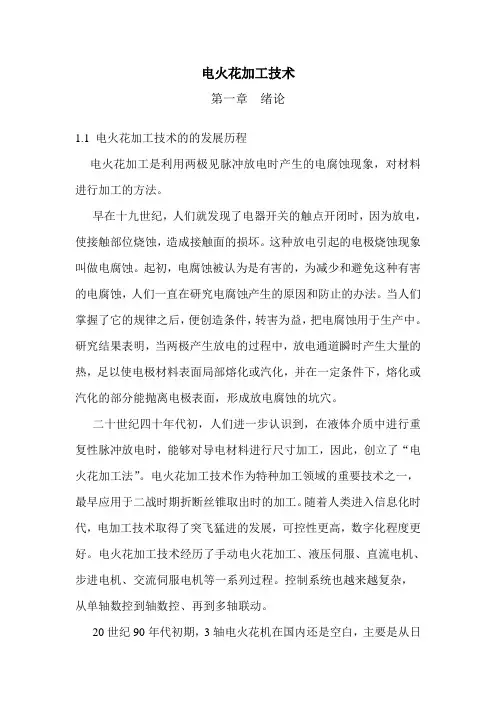

电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，对材料进行加工的方法。 早在十九世纪，人们就发现了电器开光的触点开闭时，以为放电，使接触部位烧蚀，造成接触面的损坏。这种放电引起的电极烧蚀现象叫做电腐蚀。起初，电腐蚀被认为是有害的，为减少和避免这种有害的电腐蚀，人们一直在研究电副食产生的原因和防止的办法。当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。研究结果表明，当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。 二十世纪四十年代初，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。 电火花加工技术作为特种加工领域的重要技术之一，最早应用于二战时期折断丝锥取出时的加工。随着人类进入信息化时代，电加工技术取得了突飞猛进的发展，可控性更高，数字化程度更好。 在中国电火花加工技术起步稍晚。根据中国的国情，实现电火花加工技术的原始创新是很困难的，只能采取引进消化吸收再创新的策略，因为这套系统集成了很多学科领域的知识，如计算机的软硬件、微电子、数控、电力半导体、机械技术、电气技术等，是多方面、多学科集成的产品，是比较复杂的高科技产品。国内现在显然还没有一个能够独立进行原始创新的团队，因此注定要经历一个长时间痛苦的积淀过程，所以我认为中国的电火花技术创新之路别无选择。政府也越来越认识到高校已经不再是创新的主战场，必须依托企业才能实现。 制造业是一个传统行业。一个国家的发展终归要落脚于制造业，因此作为基础工业，制造业必定拥有永久的生命力，而电加工行业也不例外。随着各项技术的不断发展，电加工技术也在进步，至于一项技术能够发展多久，也要看这个行业中的人怎样去尽心敬业、钻研并推进它。 众所周知，模具也是一个国家发展的基础行业，许多批量生产的产品都离不开模具，而电火花加工是制造模具的最主要技术之一。电火花加工仿形逼真以柔克刚，只要是导电的材料均可加工，而不受硬度、脆性、粘性等材料特性的限制，这是其他加工方法无法比拟的。电火花加工的另一个特点是可进行精密微细加工，微小孔、异型腔等的微细加工是其他设备无法替代的。这些特点决 从技术发展过程来看，电火花加工技术经历了手动电火花加工、液压伺服、直流电机、步进电机、交流伺服电机等一系列过程。控制系统也越来越复杂，从
