沥青复合胎柔性防水卷材检验实施细则
一、评定依据：
JC/T690-1998 《沥青复合胎柔性防水卷材》
二、范围：
本标准适用于以沥青为基料，两面材料以复合为胎体，细沙、矿务粒、聚酯模、聚乙烯
模等覆面材料，以浸涂、滚压工艺而制成的防水材料。
三、材料分类
1、类型
（1）按胎基可分为聚酯毡和玻纤网格布两种类型；沥青玻纤毡和网格布复合柔性防水
卷材；沥青涤棉无纺布和网格布复合柔性防水卷材；沥青玻纤毡和聚乙烯膜复合柔性防水卷
材。
（2）按上表面隔离材料可分为聚乙烯膜（PE）、细砂（S）与矿务粒（片）料（M）三
种。
（3）按等级分为一等品（B）和合格品（C）。
（4）卷材按不同胎基、不同上表面材料分为六个品种、见表1
胎基
聚酯膜、网格布玻纤毡、网格布无纺布网格布玻纤胎聚乙烯膜上表面材料
聚乙烯膜PYK-PE GK-PE NK-PE GPE-PE
细砂PYK-S GK-S NK-S GPE-S
矿务粒（片）料PY-M GK-M NK-M GPE-M
聚酯膜PYK-PET GK-PET NK-PET GPE-PET
2、规格
（1）幅宽：1000 mm；
（2）厚度：3 mm和4 mm；
（3）面积：每卷面积分为15 m2、10 m2、7.5 m2；
3、标志
（1）标志方法卷材按下列顺序标志：弹性体改型沥青防水卷材、型号、胎基、上表
面材料、厚度和本标准号。
（2）标志示例 4 mm厚砂面聚酯胎I型弹性体改型沥青防水卷材标志为：
GK-PE4CJC/T 690
4、试验室环境条件
试样的停放时间和温度按下列要求：
（1）试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h
后试验。
（2）试验室温度控制在23±2℃范围内。
五、取样规定及样品尺寸制备
1、取样规定：试样进场后以同一类型、同规格10000m2为一批，不足10000m2时
亦作为一批。在每批产品中随机抽取5卷进行卷重、面积、厚度和外观检查。再从卷重、
面积、厚度和外观检查合格的卷材中随机抽取1卷进行物理性能试验。
2、物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，切除距外层
卷材2500 mm，顺纵向切取长度800 mm的全幅卷材2块，一块作物理力学性能检测用，
另一块备用。
3、物理性能试验样品的切取数量和尺寸，将调整好的试样进行切取，见表 2
表2
试验项目试件代号试件尺寸mm 数量、个可溶物含量 A 100×100 3
拉力及延伸率B、B1250×50 纵横向各5 不透水性 C 150×150 3
耐热度 D 100×50 3
低温柔性 E 150×25 6
撕裂强度F、F1200×75 纵横向各5

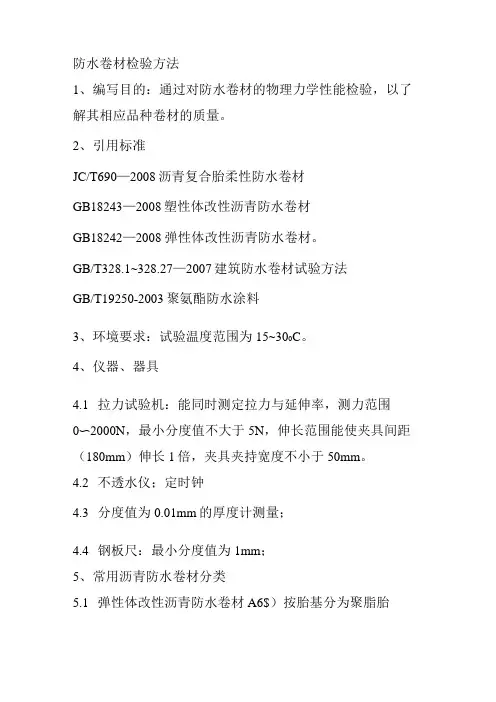

六、仪器设备
1、台秤：测量范围0～100 kg，最小分度值为0.2kg。
2、钢尺（1）：测量范围0～1000 mm，最小分度值为1mm。
3、钢尺（2）：测量范围0～200 mm，最小分度值为1mm。
4、钢尺（3）：测量范围0～300 mm，最小分度值为1mm。
5、钢卷尺（1）：测量范围0～15000 mm，最小分度值为1mm。
6、钢卷尺（2）：测量范围0～1500 mm，最小分度值为1mm。
7、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单
位面积为0.2Mpa。
8、拉力机：测量范围0～2000N，最小分度值不大于5N，伸长范围夹具间（180mm）
伸长1倍，夹具宽度不小于50 mm。
9、不透水仪：测量范围0～0.6 Mpa，精度测试2.5级。
10、恒温箱：0～300℃，精度土1℃。
11、低温箱：制冷范围0～-30℃，控温精度±2℃。
12、半导体温度计：量程30～-40℃，精度为0.5℃。
13、柔度棒或柔度板：一边呈半圆柱形：半径（r）15 mm、25 mm两种。
14、温度计：测量范围0～150℃，最小刻度0.5℃。
七、卷材的检验步骤
1、外观质量
1.1将卷材立放于水平面上，用钢板尺（3）平放在卷材端面上
用钢板尺（2）垂直伸入卷材端面最凹处，读出最凹处到平放钢板尺（3）垂直距离为卷材
端面的里出外进值，并记录。
1.2将卷材展开于水平工作平台面上，沿宽度方向裁取50 mm宽一条长条，用肉眼观察、胎基内是否有被浸透的条纹、并记录。
2、成卷卷材在4~50℃任一产品温度下展开，检查并测量距卷芯1000 mm长度外是
否有10 mm以上的裂纹或粘结，并记录。
3、用肉眼观察卷材表面是否平整，是否有空洞和裂纹，矿物粒料（片）材粒度是否均
匀一致并紧密的粘附于卷材表面，记录观察结果。
4、检查每卷接头的数量，测量较短一段的长度，接头是否剪切整齐，记录观察结果。
2、面积
2.1长度测量
a.将卷材展开于水平工作平台面上；
b.沿宽度方向在卷材两端各取中心点A、A1并用彩笔作好标志；
c.在两端中点A、A1两边距A、A1450mm处用钢尺（1）各取两点B、C和B1、C1、AA1、BB1、CC1成三条平行直线。
d.若有接头，以量出两段长度之和减去150mm计算。
2.2宽度测量：
a.沿长度方向在卷材的两边各取中点X、X1，并用彩笔作好标志；
b.在两边中点X、X1距中点X、X1左右边4500mm处用钢卷尺（1）各取两点Y、Y1和Z、Z1，并用彩笔作好标志；XX1、YY1、ZZ1成三条平行直线。
c.用钢卷尺（2）分别测量XX1、为b1、YY1为b2、ZZ1为b3、并做好记录。
d.卷材的宽度计算：b= 〖b1＋b2＋b3〗/3 精确到1mm。
e.卷材的面积计算：s=a＋b 精确到1mm2。
f.按上述步骤依次测出抽取的5卷卷材样品面积S1、S2、S3、S4、S5并记录。
3、厚度
3.1在工作台面上沿宽度方向裁取50mm×1000mm卷材一条。
3.2沿宽度方向距卷材边缘150土15mm各取一点A、E并用彩笔作好标志。
3.3在A、E两点之间均匀取其余3点B、C、D并用彩笔作好标志。
3.4用符合标准（GB18242-2000）的规定的厚度计依次测出A、B、C、D、E各点的厚度值h1、h2、h3、h4、h5并记录。要求厚度计在测点持荷（单位面积压力为0.02 Mpa）5s后读数。
3.5卷材的厚度计算：h=〖h1＋h2＋h3＋h4＋h5〗/5 精确到1mm。
3.6按上述步骤依次测出抽取5卷卷材厚度h1、h2、h3、h4、h5并作好记录。
4、卷重：将抽取的5卷卷材样品依次平放在测量范围0～100 kg、最小分度值为0.2kg 的台秤称量，将样品放入台秤上称量每卷卷材的质量，并做好记录。

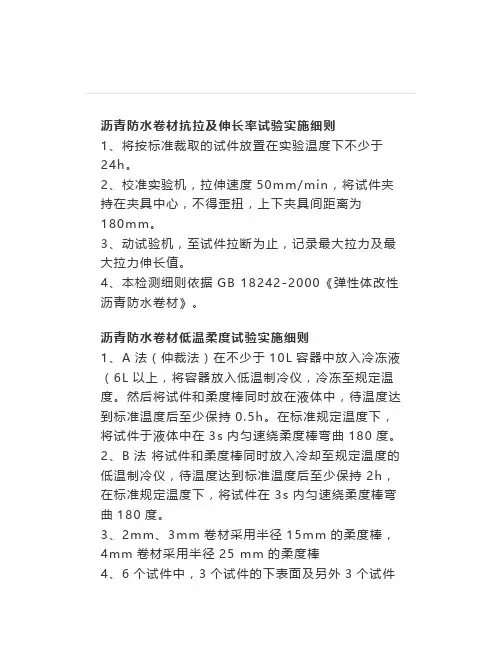

5、拉力和延伸率
5.1将裁取的拉力试件置于温度为23土2℃实验室干燥处，放置不少于1h，保持实验室内环境温度，并记录；
5.2接通电源，启动拉力试验机，观察拉力试验机运行状态；
5.3待拉力试验运转正常后进行调零，并记录拉力机试验机的运行状态；
5.4选定拉伸速度为50mm/min，拉力机试验机在无荷载情况下，空夹具自动下降速度为40～50 mm/min。
5.5将拉力试件正确的夹持在上嵌口，调整下嵌口位置，将试件的另一端夹持在下嵌口，试件不得歪扭并成垂直状态，此时上下夹具间距离为180 mm。
5.6启动拉力试验机工作钮至试件拉断为止，此时显示器所显数值即为试件的最大拉力及最大拉力时延伸率，分别记录纵横向最大拉力及最大拉力时伸长值；
5.7按上述步骤依次测出5个纵向拉力试件的最大拉力R1、R2、R3、R4、R5最大拉力时延伸率L1、L2、L3、L4、L5和5个横向拉力试件最大拉力R1、R2、R3、R4、R5，最大拉力时延伸率L1、L2、L3、L4、L5。
5.8试验结束后关闭电源清擦设备，打扫卫生。
5.9计算：
a.纵向拉力R=〖R1＋R2＋R3＋R4＋R5〗/5 单位：N/50 mm。
b.纵横向最大拉力时的延伸率E= L1（试件最大拉力时的标）的标距－L0（试件初始标距）/ L（夹具间距180 mm）单位：％
c.横向拉力R=〖R1＋R2＋R3＋R4＋R5〗/5 单位：N/50
d.分别计算纵向拉力取五个试件纵横向拉力及延伸率平均值，作为该卷材纵横向拉力及延伸率。

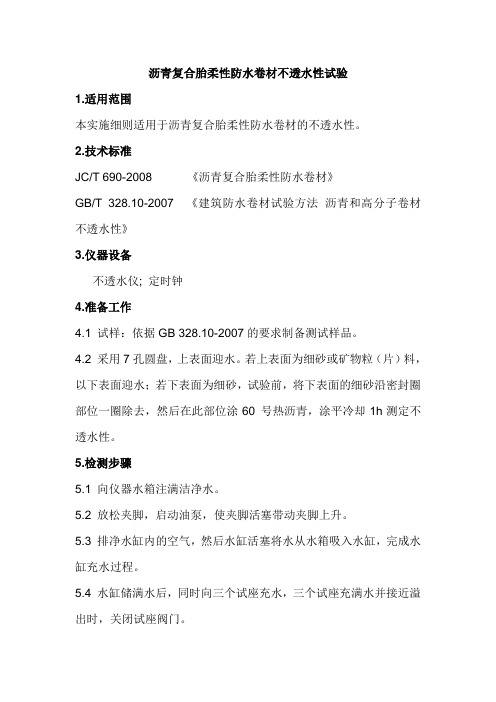

6、不透水性
6.1观察调整环境温度并记录；
6.2水箱充水：打开水箱盖，将洁净水注满水箱。
6.3放松夹脚：启动油浆，在油压的作用下，夹脚活塞带动夹脚上升。
6.4水缸充水：打开水缸排气孔，先将水水缸内的空气排净，然后水缸活塞将水从水箱吸入水缸，完成水缸充水过程，关闭水缸排气孔。
6.5试座充水：当水缸充满水后，打开试座进水阀，由水同时向三个试座充水，三个试座充满水并以接近溢出状态时，关闭试座进水阀。
6.6水缸二次充水：由于水缸容积有限，当完成试座充水后，水缸内储存水已接近断绝，需通过水箱向水缸再次充水，其操作方法与第一次充水过程相同，待设备运行一切正常后，记录设备运行状态。
6.7将裁取的3个不透水性试样依次放在不透水仪试座上，卷材上表面作为迎水面，上表面为沙面、矿务粒时，下表面作为迎水面，下表面材料为细纱时，在细纱面沿密封圈一圈去除表面浮砂，涂一圈热沥青，带冷却1h后，试件盖上金属盖后通过夹脚将试件压紧在试座上，如产生压力影响结果，可向水箱泻水达到减压目的。
6.8接通工作电源、设定水压力为0.3 Mpa、安好进气阀、打开开关进行升压至设定压力。
6.9保持30min后，观察试验有无渗漏，并记录开始渗水时间，在标准规定的测试时间内出现1个或2个试件渗水时，必须立即关闭控制相应试座的进水阀，以保证其余试件继续测试。
6.10当测试达到规定时间即可关闭电源，泻压后打开放水阀，将水放掉，记录试验结果，清擦设备，打扫卫生。

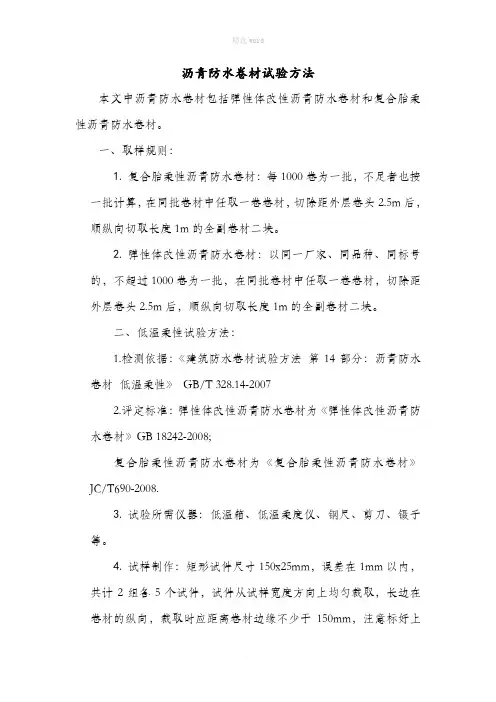

7、低温柔度
7.1 B法（一般委托检验法）
a.3 mm卷材采用半径（r）15mm柔度棒（或板），4mm卷材采用半径（r）25mm 柔度棒（板）；
b.调整并设定低温制冷仪温度，使低温制冷仪温度达到标准（JC/T 690）规定的低温柔度试验要求。
c.将6个低温柔度试件和柔度棒（板）一起放入低温制冷仪中，待低温制冷仪温度达到设定温度后，记录低温制冷仪温度值，、时间，待温度保持2h后，迅速打开低温制冷仪，在标准（JC/T 690）规定的温度下，在低温制冷仪内将试件在3S内匀速绕柔度棒（板）弯曲180度。
d.取出试件用肉眼观察试件涂盖层有无裂纹，并记录试验结果；
e.关闭电源，清擦设备，打扫卫生。
7.2A法（仲裁法）
a.2 mm、3 mm卷材采用半径（r）15mm柔度棒（或板），4mm卷材采用半径（r）25mm柔度棒（板）；
b.在不小于10L的容器中放入冷冻液（6L以上），将容器放入低温制冷仪内，调整低温制冷仪，使低温制冷仪与容器中的冷冻液的温度达到标准（JC/T 690）规定的温度。
c.将6个低温柔度试件和柔度棒（板）一起放入冷冻液，待温度达到标准规定温度后保持0.5 h后，打开低温制冷仪，在标准规定温度下，将试件于液体中在3S内匀速绕柔度棒（板）弯曲180度。
d.取出试件用肉眼观察试件涂盖层有无裂纹，并记录试验结果；
e.关闭电源，清擦设备，打扫卫生。
8、耐热度
8.1在每块（3块100×50 mm）距短边一端1cm的中心打一小孔；
8.2将试件用细铁丝或回形针穿挂好做成挂件。
8.3接通电源，设定电热恒温箱恒温温度，使电热恒温箱恒温温度达到标准GB/T328.5
规定要求。
8.4打开电热恒温箱，将试件挂入电热恒温箱中，试件位置与箱壁距离不小于50mm，
试件间应留一定距离，不致粘结在一起；
8.5试件的中心与温度计的水银球应在同一水平位置上，每块试件下端10 mm接托盘
用以接受流淌下的沥青物质。
8.6试件在标准（GB/T328.5）规定温度下恒温2h。
8.7打开电热恒温箱，取出试件及时观察并记录试件涂盖层有无滑动、流淌、滴落和集
中性气泡。任一端涂盖层不应与胎基发生位移，试件下端应与胎基平齐，无流挂、滴落。
8.8关闭电源，清擦设备，打扫卫生。
9、包装标志：观察记录所抽取的5卷卷材包装标志是否符合标准（JC/T 690）要求。
八、结果判定规则
1、卷重、面积、厚度与外观质量：在抽取的5卷卷材中，上述各项检验结果符合标3
规定时，判定其卷重、面积、厚度与外观合格。若一项不符合规定，允许在该批产品中另取
5卷样品，对不合格项进行复查。如全部达到标准规定时则判定为合格；若仍不符合标准，
则判该批产品不合格。
拉力及最大拉力延伸率、各项试验结果平均值达到标准规定的指标时判为该项指标合格。
卷重、面积及厚度表3
规格（公称厚度mm） 2 3 4 上表面材料PE S PE S M PE S M PE S M
面积m2/
卷公称面积15 10 10 7.5 偏差土0.15 土0.10 土0.10 土0.10
最低卷重，kg/卷33.0 37.5 32.0 35.0 40.0 42.0 45.0 50.0 31.5 33.0 37.5
厚度mm
平均值， 2.0 3.0 3.2 4.0 4.2 4.0 4.2 最小值 1.7 2.7 2.9 3.7 3.9 3.7 3.9
2、外观：
2.1成卷卷材应卷紧卷齐，断面里进外出不得超过10mm。
2.2成卷卷材在4~50℃任一产品温度下展开，再距卷芯1000 mm长度外不能有10
mm以上的裂纹后粘结。
2.3胎基应浸透，不能有未被浸透的条纹。
2.4卷材表面应平整、边缘整齐，不允许有空洞、缺边和裂口，矿物粒（片）料粒度应
均匀一致并紧密的粘附于卷材表面。
2.5每卷接头处不应超出1个，较短的一段不应少于1000 mm，接头应剪切整齐，并
加长150 mm。
在抽取的5卷样品中，检查结果符合上述5项规定时，判定外观合格。若其中一项不
符合规定，允许在该批产品中另取5卷样品，对不合格项进行复查。如全部达到标准规定
时则判定为合格；若仍不符合标准，则判该批产品不合格。
3、物理力学性能
3.1拉力、最大拉力时延伸率的平均值达到表4规定的指标时判为该项指标合格
表4 项目
聚酯膜、网格布玻纤毡、网格布无纺布网格布玻纤胎聚乙烯膜
一等品合格品一等品合格品一等品合格品一等品合格品
3.2不透水性、耐热度每组3个试件分别达到表4规定的指标时判为该项指标合格。 3.3低温柔度6个试件至少5个试件达到表4规定指标时判为该批产品物理力学性能合格。若有一项指标不符合标准规定时，允许在改批产品中随机抽取5卷，并从中任取1卷对不合格项进行单项复验。达到标准规定时，则判该批产品合格。
4、包装、标志
4.1包装：卷材可用纸包装或塑料胶带成卷包装。纸包装时应以全柱面两端末包装长度总计不超过100 mm 。
4.2标志：1）生产厂名2）商标3）产品标志4）生产日期或编号5）生产许可证6）储存与运输注意事项。
在抽取的5卷卷材中包装、标志均符合上述要求时，判该批产品包装标志合格。
5、总判定：卷重、面积、厚度、外观与物理性能均符合标准（JC/T 690）规定的全部技术要求时，且标准、标志符合标准规定时，判该批产品合格。
柔度℃ -10 -5 -10 -5 -10 -5 -10 -5 耐热度℃ 90 85 90 85 90 85 90 85 拉力N
纵横向
600 500 650 400 800 550 400 300 500 400 600 300 700
450
300 200 延伸率％ 纵横向
30 20
2
2 2
10
4
不透水
0.3 Mpa
0.2 Mpa
0.3 Mpa
保持30min
