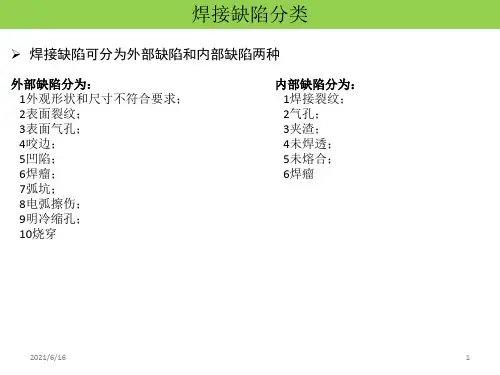

焊接缺陷分类：
①从宏观上看，可分为裂纹、未熔合、未焊透、夹渣、气孔、及形状缺陷，又称焊缝金属表面缺陷或叫接头的几何尺寸缺陷，如咬边，焊瘤等。在底片上还常见如机械损伤（磨痕），飞溅、腐蚀麻点等其他非焊接缺陷。
②从微观上看，可分为晶体空间和间隙原子的点缺陷，位错性的线缺陷，以及晶界的面缺陷。微观缺陷是发展为宏观缺陷的隐患因素。
宏观六类缺陷的形态及产生机理
①气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。气孔可分为条虫状气孔、针孔、柱孔，按分布可分为密集气孔，链孔等。
气孔的生成有工艺因素，也有冶金因素。工艺因素主要是焊接规范、电流种类、电弧长短和操作技巧。冶金因素，是由于在凝固界面上排出的氮、氢、氧、一氧化碳和水蒸汽等所造成的。
②夹渣：焊后残留在焊缝中的溶渣，有点状和条状之分。产生原因是熔池中熔化金属的凝固速度大于熔渣的流动速度，当熔化金属凝固时，熔渣未能及时浮出熔池而形成。它主要存于焊道之间和焊道与母材之间。
③未熔合：熔焊时，焊道与母材之间或焊道与焊道之间未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分，称之。
未熔合可分为坡口未熔合、焊道之间未熔合（包括层间未熔合）、焊缝根部未熔合。按其间成分不同，可分为白色未熔合（纯气隙、不含夹渣）、黑色未熔合（含夹渣的）。
产生机理：a.电流太小或焊速过快（线能量不够）；b.电流太大，使焊条大半根发红而熔化太快，母材还未到熔化温度便覆盖上去。C.坡口有油污、锈蚀；d.焊件散热速度太快，或起焊处温度低；e.操作不当或磁偏吹，焊条偏弧等。
④未焊透：焊接时接头根部未完全熔透的现象，也就是焊件的间隙或钝边未被熔化而留下的间隙，或是母材金属之间没有熔化，焊缝熔敷金属没有进入接头的根部造成的缺陷。
产生原因：焊接电流太小，速度过快。坡口角度太小，根部钝边尺寸太大，间隙太小。焊接时焊条摆动角度不当，电弧太长或偏吹（偏弧）
⑤裂纹（焊接裂纹）：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生缝隙，称为焊接裂纹。它具有尖锐的缺口和大的长宽比特征。按其方向可分为纵向裂纹、横向裂纹，辐射状（星状）裂纹。按发生的部位可分为根部裂纹、弧坑裂纹，熔合区裂纹、焊趾裂纹及热响裂纹。按产生的温度可分为热裂纹（如结晶裂纹、液化裂纹等）、冷裂纹（如氢致裂纹、层状撕裂等）以及再热裂纹。
产生机理：一是冶金因素，另一是力学因素。冶金因素是由于焊缝产生不同程度的物理与化学状态的不均匀，如低熔共晶组成元素S、P、Si等发生偏析、富集导致的热裂纹。此外，在热影响区金属中，快速加热和冷却使金属中的空位浓度增加，同时由于材料的淬硬倾向，降低材料的抗裂性能，在一定的力学因素下，这些都是生成裂纹的冶金因素。力学因素是由于快热快冷产生了不均匀的组织区域，由于热应变不均匀而导至不同区域产生不同的应力联系，造成焊接接头金属处于复杂的应力--应变状态。内在的热应力、组织应力和外加的拘束应力，以及应力集中相叠加构成了导致接头金属开裂的力学条件。
⑥形状缺陷
焊缝的形状缺陷是指焊缝表面形状可以反映出来的不良状态。如咬边、焊瘤、烧穿、凹坑（内凹）、未焊满、塌漏等。
产生原因：主要是焊接参数选择不当，操作工艺不正确，焊接技能差造成。
焊接缺陷对焊接接头机械性能的影响
①气孔：削弱焊缝的有效工作面积，破坏了焊缝金属的致密性和结构的连续性，它使焊缝的塑性降低可达40-50%
并显著降低焊缝弯曲和冲击韧性以及疲劳强度，接头机械能明显不良。
②夹渣：呈棱角（夹渣的主要特征）的不规则夹渣，容易引起应力集中，是脆性断裂扩展的疲劳源，它同样也减小焊缝工作面积，破坏焊缝金属结构的连续性，明显降低接头的机械性能。
焊缝中存在夹杂物（又称夹渣），是十分有害的，它不仅降低焊缝金属的塑性，增加低温脆性，同时也增加了产生裂纹的倾向和厚板结构层状撕裂。焊缝中的金属夹渣（夹钨等）如同气孔一样，也会降低焊缝机械性能。
③未焊透：在焊缝中，未焊透会导致焊缝机械强度大大降低，易延伸为裂纹缺陷，导致构件破坏，尤其连续未焊透更是一种危险缺陷。
④未熔合：是一种类似于裂纹的极其危险的缺陷。未熔合本身就是一种虚焊，在交变载荷工作状态下，应力集中，极易开裂，是最危险缺陷之一。
⑤裂纹：是焊缝中最危险的缺陷，大部分焊接构件的破坏由此产生。
⑥形状缺陷：主要是造成焊缝表面的不连续性，有的会造成应力集中，产生裂纹（如咬边），有的致使焊缝截面积减小（如凹坑、内凹坑等），有的缺陷是不允许的（如烧穿），因为烧穿能致使焊缝接头完全破坏，机械强度下降。
焊接缺陷成因及消除方法
2007-04-26 18:14
焊接缺陷是造成焊件无法达到母材性质的原因。缺陷的形成随着使用的材料、接头方式或焊接方法而异，了解缺陷形成的原因有助于焊接工作者选用恰当的材料，决定最佳的接头设计和拟定合适的焊接方法与程序来提高焊件品质，防止不正常的焊件破裂。
焊接缺陷可以分为两大类：第一类是焊件使用时发生的缺陷。这种缺陷通常指焊接热循环损伤到焊道或邻近的热影响区，造成焊件性质劣于母材。当焊件使用时，破裂起始于这些缺陷存在的位置。比较常见的缺陷有，碳钢或低合金钢的热影响区晶粒受热而成长，造成韧性显著下降。析出硬化型材料的热影响区因过度时效而使强度降低。冷作硬化型材料的热影响区，因冷作效用消失而使强度降低。
第二类焊接缺陷是制程缺陷。这类缺陷发生于焊接进行中或紧接焊接完成后，常见的缺陷有裂纹、空孔、夹渣、凹陷、熔接不足或渗透不足等。这类缺陷的存在很可能造成焊件无法使用。这其中又以裂纹最为严重。
裂纹因发生的温度不同有如下几种：冷裂纹（氢裂纹）、焊后热处理裂纹（再热裂纹）、延性不足裂纹及热裂纹。冷裂纹发生于碳钢或合金钢。双相不锈钢也有冷裂纹的情况。虽然冷裂纹发生的原因目前还没有完全了解，这种裂纹已大部分可以控制。最有效的方法是减少氢含量、预热，控制热输入及利用焊后热处理。只要材料和接头方式确定，目前已有简单的方法可以查出预热温度、热输入范围、焊后热处理的温度和时间来防止冷裂纹的发生。
焊后热处理裂纹发生于焊后应力消除热处理的加热过程中。这种裂纹发生于镍基合金、不锈钢和少数合金钢。
把机械化焊接方法同精密焊接设备结合使用，防止坡口发生位移、避免焊接区在集中能量作用产生明显张应力。扩大射束能源利用范围，制订合理的焊接后热处理规范，保证各种新型焊条的质量，以保证达到焊缝金属特定的物理性能，满足材料的可焊性。设计制造高效、真空扩散焊接装置，以便焊接由各种材料制造的焊接结构，包括粉末冶金材料同金属的焊接；
为了降低扩散焊接的电力消耗，提高焊接效率，需要对焊接构件通电流加热焊接区，为此要制订适当工艺，开发新设备和制造中间塞热的高电阻材料，以保证加热区的必需释热量；组织用来制造金属结构中间焊接件的双金属的生产，拓宽高强度（碳化硅、碳基等）纤维的应用范围，以强化和简化焊接结构。
铝及铝合金气焊时，常见的焊接缺陷可分为外部缺陷和内部缺陷两大类。外部缺陷位于焊缝的外表面，一般用肉眼或低倍放大镜即可以发现。
常见的外部缺陷包括焊缝尺寸不符合要求、表面气孔、裂纹、咬边、未焊满、焊瘤、烧穿等。内部缺陷位于焊缝内部，需要用破坏性试验或无损探伤等方法才能发现，如内部气孔、裂纹、夹渣、未焊透、未熔合等。
一、焊缝尺寸不符合要求
焊缝的尺寸与设计上规定的尺寸不符，或者焊缝成形不良。出现高低、宽窄不一、焊波粗劣等现象。焊缝尺寸不符合要求，不仅影响焊缝的美观，还会影响焊缝金属与母材的结合，造成应力集中，影响焊件的安全使用。
焊缝尺寸不符合要求的原因主要有：接头边缘加工不整齐、坡口角度或装配间隙不均匀：焊接工艺参数不正确，如火焰能率过大或过小、焊丝和焊嘴的倾角配合不当、气焊焊接速度不均匀；操作技术不当，如焊嘴或焊蝗横向摆动不—致等。
防止焊缝高低、宽窄不一、焊波粗劣的措施有：正确凋整火焰能率：将焊件接头边缘调整齐：气焊过程中焊嘴、焊终的横向摆动要一致；焊接速度要均匀且不要向熔池内填充过多的焊丝。
二、气孔
焊接时，熔池中的气泡在凝固时未能逸出而残留下来而形成的空穴称为气孔。处于焊缝表面的气孔称为表面气孔，处于焊缝内部的气孔称为内部气孔。
产生气孔的原因有：焊丝、焊件表面的油、污、锈、垢及氧化膜没有清除干净；乙炔或氧气的纯度太低；火焰性质选择不当；熔剂受潮或质量不好；焊炬摆幅快而大；焊蝗填充不均匀；焊接现场周围风力较大；焊接速度过快，火焰过早离开熔池；焊丝和母材的化学成分不匹配。
防止气孔产生的措施有：在焊前应将坡口及两侧20—30mm范围内的油、污、锈、垢及氧化膜清除干净；选用合格的乙炔和氧气，以保证纯度要求；选择中性焰、微碳化焰：填加焊丝要均匀，焊嘴的摆动不能过快和过大，注意加强火焰对熔池的保护；如有必要，须在焊接场地设置防风装置；根据实际情况，焊前对工件预热，焊接时选用合适的焊接速度，在焊接终了和焊接中途停顿时，应慢慢撤离焊接火焰，使熔池缓慢冷却，从而使气体充分从熔池中逸出，减少气孔的产生；注意要使焊担和母材合理匹配。
三、咬边
由于焊接工艺参数选择不当，或操作技术不正确，沿焊趾的母材部位产生的沟槽或凹陷称为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，并且咬边处引起应力集中，承载后有可能在咬边处产生裂纹，甚至引起结构的破坏。根据JBl580—75规定：在铝及铝合金一般焊接产品中，咬边的连续长度应≤100mm，每条焊缝上咬边总长度(两侧之和)不得超过该焊缝长度的10%。板厚≤10mm时，允许咬边深度≤0．5mm；板厚>10mm时，则为≤0．8mm。然而对于承受载荷的重要的焊接构件，如高压容器、管道等，不允许存在咬边现象。
四、未焊透
焊接时接头根部未能完全熔透的现象称为未焊透。未焊透不仅降低了焊接接头的机械性能，而且在未焊透的缺口及末端处形成应力集中，进—步产生裂纹。在重要的焊缝中，若发现有未焊透缺陷，必须铲除，重新补焊。
产生未焊透的原因较多：焊接接头在气焊前未经清理干净，如存在油污、氧化物等；坡
口角度过小、接头间隙太小或钝边过厚；焊嘴太小，火焰能率不够或焊接速度过快；焊件的散热速度过快，使得熔池存在的时间短，以致填充金属与母材之间不能充分地熔合；熔剂质量不好或选择不当。
防止未焊透应采取的措施：选择合理的坡口形式和装配间隙，并在焊前进行清理，彻底消除坡口两侧的氧化物和油污；根据板厚正确选用相应的焊嘴和焊丝直径在焊接时选择合理的火焰能率和焊接速度；对厚大的铝及铝合金焊件，要进行焊前预热和在焊接过程中加热焊件：选用合格的气焊熔剂。
五、未熔合
焊接时，焊道与母材之间或焊道之间，未完全熔化结合的部分称为未熔合。未熔合减小了焊缝有效工作截面，使焊接接头的承载能力F降。在未熔合处还可以引起应力集中。产生未熔合的主要原因是由于火焰能率过小，并日气焊火焰偏向坡口一侧，使母材或前—层焊缝金属未熔化就被填充金属覆盖；若坡口或前一层焊缝表面有污物或氧化膜时，也会形成未熔合。在气焊时，应注意观察坡口两侧熔化情况，采用稍大的火焰能率，且焊接速度不宜过快，确保母材或前一层焊缝金属熔化。
六、夹渣
焊后残留在焊缝中的熔渣称为夹渣。夹渣降低焊接接头的塑性和韧性，还可引起应力集中。
产生夹渣的原因有焊丝选用不当在坡口边缘有污物存在，焊层和焊道间的熔渣未清除干汛焊接时火焰能率过小，使熔池金属和熔渣所得到的热量不足，流动性降低，使熔渣浮不上来；熔池金属冷却过快，使熔渣来不及上浮就已经固定焊丝和焊嘴角度不正确。
防止产生夹渣的措施有：选用合格的焊丝：焊前对焊丝进行彻底清现在焊接时对焊层间的熔渣清除干涤选择合理的火焰能率和其他的焊接工艺参数；在焊接时注意熔渣的流动方向，随时调整焊丝和焊嘴的角度，并不断地用焊丝将熔池内的熔渣挑出来，使熔渣能顺利地浮到熔池的表面。
七、裂纹
在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙称为焊接裂纹。铝及铝合金焊接裂纹属热裂纹。焊接裂纹是最危险的焊接缺陷，严重地影响着焊接结构的使用性能和安全可靠性，而凡是许多焊接结构破坏事故的直接原因。
焊接裂纹产生的原因有：焊接材料和焊接工艺选择不当；起焊点选择不当；焊缝熔合不良，余高不足，应力过于集中，焊缝金属冷却速度太快，定位焊缝太短：焊缝收尾处没有填满或火焰撤离过快。
防止裂纹产生的措施：根据匹配关系合理选择铝合金焊接材料和焊接工艺；合理选择起焊点位置；保证余高，使焊接接头处于自由状态以减少应力集中；定位焊缝长度、焊缝熔合要适当，焊缝冷却要缓慢；焊缝收尾处一定要注意填满，火焰应缓慢离开熔池。
八、焊瘤
在焊接过程中，熔化金属流淌到焊缝金属之外未熔化的母材上所形成的金属称为焊瘤。焊瘤不仅影响焊缝的外观，而且在焊瘤出现的同时还伴随着未焊透的情况发生。因此，容易引起应力集中，影响焊件质量。管道内部的焊瘤，会使管内流通面积减少，甚至造成堵塞。
产生焊瘤的主要原因是：火焰能率太大；焊接速度过慢；焊件装配间隙过大；熔池面积过大；焊丝和焊嘴角度不正确等。防止产生焊瘤的措施有：适当选择火焰能率，一般当立焊或仰焊时，应选用比平焊小的火焰能率；适当提高焊接速度；焊件的装配间隙不能太大；适当控制熔池温度，熔池面积不宜过大，防止熔化金属下陷；焊丝和焊嘴的角度要适当。
九、烧穿
在气焊过程中，熔化金属自坡口背面流出，形成穿孔的缺陷称为烧穿。
产生烧穿的原因主要有：接头处间隙过大或钝边太薄；火焰能率过大：焊接速度太慢，
焊接火焰在某一处停留时间过长；定位焊间距过大，气焊时产生变形；熔剂质量不好，容易产生氧化，因此不能顺利进行焊接，而使焊接处局部温度过高；焊丝选用不恰当。
防止烧穿的措施有：选择合理的坡口，坡口角度和间隙不宜过大，钝边不宜过小；火焰能率和焊接速度要适当，在焊接过程中，使焊接火焰作适当上—F跳动，给熔池冷却时间，用外焰保护熔池免受氧化；保证熔剂质量；合理选用焊丝；薄板单面焊时采用垫板形式可防止熔化金属自背面流出，避免造成烧穿。
CO2半自动焊接常见缺陷及其产生原因
缺陷产生原因
气孔①CO2气体不纯或供气不足，②焊时卷入空气，③预热器不起作用，④风大、保护不完全
⑤喷嘴被飞溅物堵塞、不通畅，⑥喷嘴与工件的距离过大，⑦焊接区表面被污染、油、锈、水分未清除⑧电弧过长、电弧电压过高，⑨焊丝焊硅，锰量不足
咬边①电弧太长，弧压过高，②焊接速度过快，③焊接电流太大，④焊丝位置不当，没对中
⑤焊丝摆动不当
未焊透①焊接电流太小，送丝不均匀，②电弧电压过低或过高，③焊接速度过快或过慢(在坡口内)
④坡口角度小，间隙过小，⑤焊丝位置不当，对中差
焊缝成形不良①工艺参数不合适，②焊丝位置不当，对中差，③送丝滚轮的中心偏移
④焊丝矫直机构调整不当，⑤导电嘴松动
梨形裂缝①焊接电流太大，②坡口过窄，③电弧电压过低，④焊丝位置不当，对中差
电弧不稳定①导电嘴松动、或已磨损，或直径过大(与焊丝比)
②焊丝盘转动不均匀，送丝滚轮的沟槽已经磨损，加压滚轮紧固不良，导丝管阻力大等。
③焊接电流过低，电弧电压波动，④焊丝干伸长过大，⑤焊件上有锈、油漆和油污
⑥地线放的位置不当
飞溅①短路过渡时电感量不适当，过大或过小，②焊接电流和电弧电压配合不当
③焊丝和焊件清理不良
焊接缺陷分析及处理 1.焊接缺陷分析及处理 机器人焊接采用的是富氩混合气体保护焊，焊接过程中出现的焊接缺陷一般有焊偏、咬边、气孔等几种，具体分析如下：(1)出现焊偏可能为焊接的位置不正确或焊枪寻找时出现问题。这时，要考虑TCP(焊枪中心点位置)是否准确，并加以调整。如果频繁出现这种情况就要检查一下机器人各轴的零位置，重新校零予以修正。(2)出现咬边可能为焊接参数选择不当、焊枪角度或焊枪位置不对，可适当调整功率的大小来改变焊接参数，调整焊枪的姿态以及焊枪与工件的相对位置。(3)出现气孔可能为气体保护差、工件的底漆太厚或者保护气不够干燥，进行相应的调整就可以处理。(4)飞溅过多可能为焊接参数选择不当、气体组分原因或焊丝外伸长度太长，可适当调整功率的大小来改变焊接参数，调节气体配比仪来调整混合气体比例，调整焊枪与工件的相对位置。(5)焊缝结尾处冷却后形成一弧坑，编程时在工作步中添加埋弧坑功能，可以将其填满。 ２.机器人故障分析与处理 在焊接过程中机器人系统遇到一些故障，常见的有以下几种： (1)发生撞枪。可能是由于工件组装发生偏差或焊枪的TCP不准确，可检查装配情况或修正焊枪TCP。(2)出现电弧故障，不能引弧。可能是由于焊丝没有接触到工件或工艺参数太小，可手动送丝，调整焊枪与焊缝的距离，或者适当调节工艺参数。 (3)保护气监控报警。冷却水或保护气供给存有故障，检查冷却水或保护气管路。 ３.焊接机器人应用经验工件质量 作为示教一再现式机器人，要求工件的装配质量和精度必须有较好的一致性。应用焊接机器人应严格控制零件的制备质量，提高焊件装配精度。零件表面质量、坡口尺寸和装配精度将影响焊缝跟踪效果。可以从以下几方面来提高零件制备质量和焊件装配精度。(1)编制焊接机器人专用的焊接工艺，对零件尺寸、焊缝坡口、装配尺寸进行严格的工艺规定。一
焊接中常见的缺陷及解决方法 1.漏焊---漏焊包括焊点漏焊、螺栓漏焊、螺母漏焊等。 原因---主要原因是因为没有自检、互检，对工艺不熟悉造成的。 解决方法---在焊接后对所有焊点(螺母、螺栓等)进行检查，确认焊点(螺母、螺栓等)数量，熟悉工艺要求，加强自检意识，补焊等。 2.脱焊---包括焊点、螺母、螺栓等脱焊。（除材料与零部件本身不合格) 以下3种可视为脱焊: ①.接头贴合面未形成熔核，呈塑料性连接； ②.贴合面上的熔核尺寸小于规定值； ③.熔核核移，使一侧板焊透率达不到要求。 产生脱焊原因: ①.焊接电流过，焊接区输入热量不足； ②.电极压力过大，接触面积增大，接触电阻降低，散热加强； ③.通电时间短，加热不均匀，输入热量不足； ④.表面清理不良，焊接区电阻增大，分流相应增大； ⑤.点距不当，装配不当，焊接顺序不当，分流增大。 解决方法:在调整焊接电流后，对焊点做半破坏检查(试片做全破坏检查),目视焊点形状；补焊,检查上次半破坏后的相关焊点。 3.补焊---多焊了工艺上不要求焊接的焊点。 原因---不熟悉工艺或焊接中误操作焊钳。 解决方法---熟悉工艺或加强操作技能。 注意：两个或多于两个的连续点焊不能有偏焊现象，边缘及拐角处也不能存在偏焊的现象。(如两个连点偏焊,至少要有一个焊点需要重新点焊。) 4.焊渣---由于电流过大或压力过小，造成钢板的一部分母材在高温熔合 时沿着两钢板贴合面被挤出而形成的冷却物. 原因---主要原因是电流和压力的变化，以及焊钳操作不当引起的。 解决方法---调整焊接参数与电极压力，加强操作技能及清除焊渣。 5.飞溅---飞溅分为内部飞溅和外部飞溅两种。 内部飞溅---高温液态金属在电极压力的作用下,沿着最薄弱的两钢板间贴合而挤出。 产生原因 ①.电流过大，电极压力不足； ②.板间有异物或贴合不紧密。 外部飞溅---电极与焊件之间融合金属溢出的现象. 产生原因 ①.电极修磨得太尖锐；
常见的焊接缺陷及处理办法 一、外部缺陷 一）、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二）、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或 焊角尺寸过大，余高差过大。 2、原因分析 焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三）、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
焊缝内部和外部常见的缺陷分析 焊缝缺陷的种类很多，在焊缝内部和外部常见的缺陷可归纳为以下几种： 一、焊缝尺寸不合要求 焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不一及角焊缝单边或下陷量过大等均为焊缝尺寸不合要求，其原因是： 焊件坡口角度不当或装配间隙不均匀。 焊接电流过大或过小，焊接规范选用不当。 运条速度不均匀，焊条（或焊把）角度不当。 二、裂纹 裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。按起产生的原因可分为冷裂纹、热裂纹和再热裂纹等。 （冷裂纹）指在200℃以下产生的裂纹，它与氢有密切的关系，其产生的主要原因是： 对大厚工件选用预热温度和焊后缓冷措施不合适。 焊材选用不合适。 焊接接头刚性大，工艺不合理。 焊缝及其附近产生脆硬组织。 焊接规范选择不当。 （热裂纹）指在300℃以上产生的裂纹（主要是凝固裂纹），其产生的主要原因是： 成分的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 焊缝中含有较多的硫等有害杂质元素。 焊接条件及接头形状选择不当。 （再热裂纹）即消除应力退火裂纹。指在高强度的焊接区，由于焊后热处理或高温下使用，在热影响区产生的晶间裂纹，其产生的主要原因是： 消除应力退火的热处理条件不当。 合金成分的影响。如铬钼钒硼等元素具有增大再热裂纹的倾向。 焊材、焊接规范选择不当。 结构设计不合理造成大的应力集中。 三、气孔 在焊接过程中，因气体来不及及时逸出而在焊缝金属内部或表面所形成的空穴，其产生的原因是： 焊条、焊剂烘干不够。 焊接工艺不够稳定，电弧电压偏高，电弧过长，焊速过快和电流过小。 填充金属和母材表面油、锈等未清除干净。 未采用后退法熔化引弧点。 预热温度过低。
常见的气焊焊接缺陷及产生的原因 字体: 小中大| 打印发布: 2009-04-29 12:00 作者: webmaster 来源: 本站原创查看: 58次 常见的气焊焊接缺陷可分为外部缺陷和内部缺陷两大类。外部缺陷位于焊缝的外表面，一般用肉眼或低倍放大镜即可以发现。常见的外部缺陷包括焊缝尺寸不符合要求、表面气孔、裂纹、咬边、未焊满、凹坑、烧穿和焊瘤等；内部缺陷位于焊缝内部，需用破坏性试验或无损探伤等方法才能发现，如内部气孔、裂纹、夹渣、未焊透、未熔合等。 一、焊缝尺寸不符合要求 焊缝的尺寸与设计上规定的尺寸不符，或者焊缝成型不良，出现高低、宽窄不一、焊波粗劣等现象。焊缝尺寸不符合要求，不仅影响焊缝的美观，还会影响焊缝金属与母材的结合，造成应力集中，影响焊件的安全使用。 焊缝尺寸不符合要求产生的原因主要有：接头边缘加工不整齐、坡口角度或装配间隙不均匀；焊接工艺参数不正确，如火焰能率过大或过小、焊丝和焊嘴的倾角配合不当、气焊焊接速度不均匀等；操作技术不当，如焊嘴或焊丝横向摆动不一致等。 防止焊缝高低、宽窄不一、焊波粗劣的措施有：正确调整火焰能率：将焊件接头边缘调整齐；气焊过程中焊嘴、焊丝的横向摆动要一致；焊接速度要均匀且不要向熔池内填充过多的焊丝。 二、未焊透 焊接时接头根部未完全熔透的现象称为未焊透，详见图7—1。 未焊透不仅降低了焊接接头的机械性能，而且在未焊透的缺口及末端处形成应力集中，进一步引起裂纹的产生。在重要的焊缝中，若发现有未焊透缺陷，必须铲除，重新补焊。 产生未焊透的原因较多，通常有焊接接头在气焊前未经清理干净，如存在氧化物、油污等；坡口角度过小、接头间隙太小或钝边过厚；焊嘴号码过小，火焰能率不够或焊接速度过快；焊件的散热速度过快，使得熔池存在的时间短，以致填充金属与母材之间不能充分地熔合。 防止未焊透采取的措施，除了选择合理的坡口型式和装配间隙外，应在焊前进行清理，消除坡口两侧的氧化物和油污；根据板厚正确选用相应的焊嘴和焊丝直径；在焊接时选择合理的火焰能率和焊接速度；尤其是对导热快、散热面积大的焊件，要进行焊前预热和在焊接过程中加热焊件。 三、未熔合 熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分称为未熔 合，详见图7—2。
1. 影响焊接缺陷的因素 （1）材料因素: 所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂、以及保护气体等。所有这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中母材本身的材质对热影双区好性能起音决定性的影响。显然所采用的焊接材料对焊缝金属的成份和性能也是关键的因素。好果焊接材料与母材匹配不当，则不仅可以引起焊接区内的至纹、气孔等各种缺陷，而且也可能可起脆化、软化或耐腐蚀等性能变化。所以，为保证获得良好的焊接接头，必须对材料因素予以充分的重视。 （2）工艺因素： 大量的实践证明，同一种母材在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。焊接方法对焊接质量的影响主要可能在两方面：首先是焊接热源的特点，也就是功率密度、加热最高温度、功率大小等，它们可直接改变焊接热循环的各项参数，如线能量大小、高温停留时间、相变温度区间的冷却速度等。这些当然会影响接头的组织和性能;其次是对熔池和附近区域的保护方式，如熔渣保护、气体保护、气-渣联合保护或是在真空中焊接等，这些都会影响焊接冶金过程。显然，焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。 2.常见焊接缺陷的原因分析 （1）结晶裂纹 从金属结晶理论知道，先结晶的金属纯度比较高，后结晶的金属杂质较多，
并富集在晶粒周界，而且这些杂质具有较低的熔点，例如，一般碳钢和低合金钢的焊缝含硫量较高时，能形成FeS，而FeS与Fe发生作用形成熔点只有988℃的低熔点共晶。在焊缝金属凝固过程中，低熔点共晶被排挤在晶界上，形成“液态薄膜”由于液态薄膜的存在减弱了晶间之间的结合力，晶粒间界的液态薄膜便成了薄弱地带。又因为焊缝金属在结晶的同时，体积在减小，周围金属的约束引起它的收缩而引起焊缝金属受到拉伸应力的作用下，于是相应地产生了拉伸变形。若此时产生的变形量超过了晶粒边界具有的变形塑性时，即可沿这个薄弱地带开裂而形成结晶裂纹。 可见，产生结晶裂纹的原因就在于焊缝中存在液态薄膜和在焊缝凝固过程中受到拉伸应力共同作用的结果。因此，液态薄膜是产生结晶裂纹的根源，而拉伸应力是产生结晶裂纹的必要条件。 至于近缝区的结晶裂纹，原则上与焊缝上的结晶裂纹时一致的。在焊接条件下，近缝区金属被加热到很高的温度，在熔合区附近达到半熔化状态。当母材金属含有易熔杂质时，那么在近缝区金属的晶界上，同样也会有低熔共晶存在。这时在焊接热的作用下，将会发生熔化，相当于晶粒间的液态薄膜，与此同时，在拉伸应力的作用下就会开裂。 焊缝上的结晶裂纹和近缝区的结晶有着相互依赖和相互影响的关系。近缝区的结晶裂纹可能是焊缝结晶裂纹的起源。 结晶裂纹的影响因素：通过以上分析可知，结晶裂纹的产生取决于焊缝金属在脆性温度区间的塑性和应变，前者取决于冶金因素，后者取决于力的因素。力的主作用是产生结晶裂纹的的必要条件，只有在力的作用下产生的应变超过材料的最大变形能力时，才会开裂。首先需要分析冶金因素。
高频焊管焊接缺陷及其分析 焊接缺陷及其分析 高频直缝焊接钢管的焊接质量缺陷有裂缝、搭焊、漏水、划伤等等。下面仅对裂缝、搭焊这两个主要缺陷进行分析： 一、裂缝 裂缝是焊管的主要缺陷，其表现形式可以由通常的裂缝，局部的周期性裂缝，不规则出现的断续裂缝。也有的钢管焊后表面未见裂缝，但经压扁、矫直或水压试验后出现裂缝。裂缝严重时便漏水。产生裂缝的原因很多。消除裂缝是焊接调整操作中最困难的问题之一。 下面分别从原料方面、成型焊接孔型方面和工艺参数选择方面进行分析。 1. 原料方面 （1）钢种，即钢的化学成分对焊接性能有明显的影响，钢中所含的化学元素都或多或少、或好或坏地影响着焊接性能。高频焊由于焊接温度高，挤压力大等原因，比低频焊允许的化学范围要广些，可以焊接碳素钢、低合金钢等。碳素钢主要含有碳、硅、锰、磷、硫五种元素。低合金钢还可以含有锰、钛、钒、铝、镍等各种元素。 下面分述各种元素对焊接性能的影响。 1）碳碳含量增加，是焊接性能降低，硬度升高，容易脆裂。低碳钢容易焊接。2）硅硅降低钢的焊接性，主要是容易生成低镕点的SiO2夹杂物；增加了熔渣和溶化金属的流动性，引起严重的喷溅现象，从而影响质量。 3）锰锰使钢的强度、硬度增加，焊接性能降低，容易造成脆裂。 4）磷磷对钢的焊接性不利。磷是造成蓝脆的主要原因。 5）铜含量小于%时，不影响钢的焊接性。含量再高时，使钢的流动性增加，不利于焊接。 6) 镍镍对钢的焊接性没有显著的不利影响。7)铬铬使钢的焊接性能降低,高熔点氧化物很难从焊缝中排除。 8) 钛钛能细化晶粒，钛增加钢的焊接性能，钛能使钢的流动性变差，粘度大。9）硫硫导致焊缝的热裂。在焊接过程中硫易于氧化，生成气体逸出，以致在焊缝中产生很多气孔和疏松。硫不利于焊接并且降低钢的机械性能，通常钢中硫被限制在规定的微量以下。 10)钒钒能显著改善普通低合金钢的焊接性能。钒能细化晶粒、防止热影响区的晶粒长大和粗化，并能固定钢中一部分碳，降低钢的淬透性。 11）铝铝对钢的焊接性能的影响使钢中铝含量的不同而不同，一般说来，脱氧后残留在钢中的铝，对焊接性能影响不大，如果作为合金元素加的量较大时，则和硅的作用相似，降低钢的焊接性能。 12）氧氧在钢中是作为有害元素来看待的，较高的含氧量在焊接时形成较多的FeO 残留在焊缝处，从而降低了焊接性能。 13）氢氢是造成发裂的原因。 14）铌钢中加入～%的铌，能提高屈服强度和冲击韧性，改善焊接性能。 15）镐锆能改善焊接金属的致密性。 16）铅铅对钢的焊接性能没有显著影响。 某个钢中里面所行各种元素对该钢中综合的焊接性能的影响，以碳当量来衡量。碳当量上限为～%。超过该上限，则焊缝易脆裂，硬度上升，焊接质量不好，飞锯切断和切断困难。
常见的焊接缺陷 （1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。 （2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。 （3）气孔：在熔化焊接过程中，焊缝金属内的气体 或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。 某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，未焊透 某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，密集气孔 （4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。视其形态
可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。 W18Cr4V（高速工具钢）-45钢棒 对接电阻焊缝中的夹渣断口照片 钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，局部夹渣 钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，两侧线状夹渣 钢板对接焊缝X射线照相底片 V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨 （5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。 焊缝金属从熔化状态到冷却凝固的过程经过热膨胀与冷收缩变化，有较大的冷收缩应力存在，而且显微组织也有从高温到低温的相变过程而产生组织应力，更加上母材非焊接部位处于冷固态状况，与焊接部位存在很大的温差，从而产生热应力等等，这些应力的共同作用一旦超过了材料的屈服极限，材料将发生塑性
常见焊接缺陷及防止措施 (一) 未焊透 【1】产生原因： （1）由于坡口角度小，钝边过大，装配间隙小或错口；所选用的焊条直径过大，使熔敷金属送不到根部。 （2）焊接电源小，远条角度不当或焊接电弧偏向坡口一侧；气焊时，火焰能率过小或焊速过快。 （3）由于操作不当，使熔敷金属未能送到预定位置，号者未能击穿形成尺寸一定的熔孔。（4）用碱性低氢型焊条作打底焊时，在平焊接头部位也容易产生未焊透。主要是由于接头时熔池溢度低，或采用一点法以及操作不当引起的。 【2】防止措施： （1）选择合适的坡口角度，装配间隙及钝边尺寸并防止错口。 （2）选择合适的焊接电源，焊条直径，运条角度应适当；气焊时选择合适的火焰能率。如果焊条药皮厚度不均产生偏弧时，应及时更换。 （3）掌握正确的焊接操作方法，对手工电弧焊的运条和气焊，氩弧焊丝的送进应稳，准确，熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。 （4）用碱性低氢型焊条焊接16MN尺寸钢试板，在平焊接关时，应距离焊缝收尾弧？10～15MM的焊缝金属上引弧；便于使接头处得到预热。当焊到接头部位时，将焊条轻轻向下一压，听到击穿的声音之后再灭弧，这样可消除接头处的未焊透。如果将接头处铲成缓坡状，效果更好。 (二) 未熔合 【1】产生原因： （1）手工电弧焊时，由于运条角度不当或产生偏弧，电弧不能良好地加热坡口两侧金属，导致坡口面金属未能充分熔化。 （2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。 （3）横接操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。 （4）气悍时火焰能率小，氩弧焊时电弧两侧坡口的加热不均，或者坡口面存在污物等。【2】防止措施： （1）选择适宜的运条角度，焊接电弧偏弧时应及时更换焊条。 （2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。 （3）横焊操作时，掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小，气焊和氩弧悍时，焊丝的送进应熟练地从熔孔上坡口拉到下坡口。 (三) 焊瘤 【1】产生原因： （1）由于钝边薄，间隙大，击穿熔孔尺寸大。 （2）由于焊接电流过大击穿焊接时电弧燃烧，加热时间过长，造成熔池温度增高，溶池体积增大，液态金属因自身重力作用下坠而形成烛瘤，焊瘤大多存在于平焊、立焊速度过慢等。【2】防止措施： （1）选择适宜的钝边尺寸和装配间隙，控制熔孔大小并均匀一致，一般熔孔直径为0.8~1.25
以下是焊接缺陷方面的浅析 缺陷产生原因及防止措施 一、缺陷名称：气孔（Blow Hole） 焊接方式发生原因防止措施 手工电弧焊（1）焊条不良或潮湿。 （2）焊件有水分、油污或锈。 （3）焊接速度太快。 （4）电流太强。 （5）电弧长度不适合。 （6）焊件厚度大，金属冷却过速。 （1）选用适当的焊条并注意烘干。 （2）焊接前清洁被焊部份。 （3）降低焊接速度，使内部气体容易逸出。 （4）使用厂商建议适当电流。 （5）调整适当电弧长度。 （6）施行适当的预热工作。 CO2气体保 护焊（1）母材不洁。 （2）焊丝有锈或焊药潮湿。 （3）点焊不良，焊丝选择不当。 （4）干伸长度太长，CO2气体保护不周密。 （5）风速较大，无挡风装置。 （6）焊接速度太快，冷却快速。 （7）火花飞溅粘在喷嘴，造成气体乱流。 （8）气体纯度不良，含杂物多（特别含水分）。 （1）焊接前注意清洁被焊部位。 （2）选用适当的焊丝并注意保持干燥。 （3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊 丝尺寸要适当。 （4）减小干伸长度，调整适当气体流量。 （5）加装挡风设备。 （6）降低速度使内部气体逸出。 （7）注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以 延长喷嘴寿命。 （8）CO2纯度为99.98%以上，水分为0.005%以下。 埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂质。 （2）焊剂潮湿。 （3）焊剂受污染。 （4）焊接速度过快。 （5）焊剂高度不足。 （6）焊剂高度过大，使气体不易逸出（特别在焊剂 粒度细的情形）。 （7）焊丝生锈或沾有油污。 （8）极性不适当（特别在对接时受污染会产生气 孔）。 （1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。 （2）约需300℃干燥 （3）注意焊剂的储存及焊接部位附近地区的清洁，以免 杂物混入。 （4）降低焊接速度。 （5）焊剂出口橡皮管口要调整高些。 （6）焊剂出口橡皮管要调整低些，在自动焊接情形适当 高度30-40mm。 （7）换用清洁焊丝。 （8）将直流正接（DC-）改为直流反接（DC+). 设备不良（1）减压表冷却，气体无法流出。 （2）喷嘴被火花飞溅物堵塞。 （3）焊丝有油、锈。 （1）气体调节器无附电热器时，要加装电热器，同时检 查表之流量。 （2）经常清除喷嘴飞溅物。并且涂以飞溅附着防止剂。 （3）焊丝贮存或安装焊丝时不可触及油类。 （2）焊丝突出长度过短。（2）依各种焊丝说明使用。
焊接质量缺陷统计与分析 摘要：本文通过对以往工地特别是惠来工地焊接缺陷数据的统计，对焊接过程中出现的焊接缺陷进行了总结分析，指出在以后的焊接过程中应注意的事项，有效防止不合格焊口的产生。 焊接是大型安装工程建设中的一项关键工作，其质量的好坏、效率的高低直接影响工程的安全运行和制造工期。针对发电项目，也直接关系到发电机组的安全、稳定运行。随着火电机组设计参数的不断更新与提高，以及项目监理和业主对在建项目的介入深化，对焊接质量提出了更高的要求。对焊接过程中出现的焊接缺陷进行总结分析，预先防止不合格焊口的产生是提高焊接质量的有效手段。 一、焊接质量缺陷的分析统计 焊接质量的缺陷分内部缺陷与表面缺陷，内部缺陷主要有未焊透、未熔合、气孔、裂纹、内凹、夹渣等缺陷；表面缺陷主要有烧穿、咬边、焊缝成型差、焊缝宽窄不合格、焊缝余高超标或不足、错折口等缺陷。经初步统计，针对惠来工地在焊接过程中所产生的主要内外部缺陷有以下几种，数据和比例分析如下下表1所示： 表1 此图所示焊接缺陷出现的几率因特殊情况又有不同。合金含量的高低也会影响产生焊接缺陷的几率，如高合金材质焊口出现焊接裂纹、过烧的缺陷较多；施工环境也会影响焊接质量，在沿海潮湿多风的地方，出现气孔、条孔等焊接缺陷相对较多。 二、常见焊接缺陷出现的原因及预防措施 内部缺陷 （一）气孔、条孔：气孔属于体积性缺陷，它主要是削弱焊缝的有效截面积，降低焊缝的机械性能和强度，尤其是焊缝的弯曲强度和冲击韧性，也破坏了金属的致密性。 原因：(1) 被焊工件或母材未彻底清楚干净，焊接过程中，本身产生的气体或外部气体进入熔池，在熔池凝固前未及时溢出熔池而残留在焊缝中；(2) 在空气相对湿度较大情况下也有微小的水珠,在熔池冶金过程中,非金属元素形成非金属氧化物,由于气体在金属中的溶解度随温度降低而减少,在结晶过程中部分气体来不及逸出,气泡残留在金属内形成了气孔。 预防措施： (1) 焊条按照材质证明书进行烘焙，装在专用保温筒内，随用随取； (2) 焊缝坡口符合要求，彻底清除焊口及母材表面的油污和铁锈等杂质，直至发出金属光泽； (3) 注意周围焊接施工环境，搭设防风防雨设施，焊接管子时无穿堂风； (4) 氩弧焊时，氩气纯度不低于99.95％，并注意氩气保护效果，氩气流量合适； (5) 焊前对工机具进行仔细检查，防止焊枪、皮管等漏气；
常见的焊接缺陷(1) 常见的焊接缺陷 （1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。 （2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。 （3）气孔：在熔化焊接过程中，焊缝金属内的气体 或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，未焊透 某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，密集气孔 （4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。 W18Cr4V（高速工具钢）-45钢棒 对接电阻焊缝中的夹渣断口照片 钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，局部夹渣
四、常见焊接缺陷及排除 影响焊接质量的因素是很多的,下表列出的是一些常见缺陷及排除方法,以供参考. 缺陷产生原因 焊点不全 1、助焊剂喷涂量不足 2、预热不好 3、传送速度过快 4、波峰不平 5、元件氧化 6、焊盘氧化 7、焊锡有较多浮渣 解决方法 1、加大助焊剂喷涂量 2、提高预热温度、延长预热时间 3、降低传送速度 4、稳定波峰 5、除去元件氧化层或更换元件 6、更换PCB 7、除去浮渣 桥接 1、焊接温度过高 2、焊接时间过长 3、轨道倾角太小 解决方法 1、降低焊接温度 2、减少焊接时间 3、提高轨道倾角 焊锡冲上印制板 1、印制板压锡深度太深 2、波峰高度太高 3、印制板葬翘曲 解决方法 1、降低压锡深度 2、降低波峰高度 3、整平或采用框架固 波峰焊锡作业中问题点与改善方法 1.沾锡不良POOR WETTING: 这种情况是不可接受的缺点,在焊点上只有部分沾锡.分析其原因及改善方式如下:
1-1.外界的污染物如油,脂,腊等,此类污染物通常可用溶剂清洗,此类油污有时是在印刷防焊剂时沾上的. 1-2.SILICON OIL 通常用于脱模及润滑之用,通常会在基板及零件脚上发现,而SILICON OIL 不易清理,因之使用它要非常小心尤其是当它做抗氧化油常会发生问题,因它会蒸发沾在基板上而造成沾锡不良. 1-3.常因贮存状况不良或基板制程上的问题发生氧化,而助焊剂无法去除时会造成沾锡不良,过二次锡或可解决此问题. 1-4.沾助焊剂方式不正确,造成原因为发泡气压不稳定或不足,致使泡沫高度不稳或不均匀而使基板部分没有沾到助焊剂. 1-5.吃锡时间不足或锡温不足会造成沾锡不良,因为熔锡需要足够的温度及时间WETTING,通常焊锡温度应高于熔点温度50℃至80℃之间,沾锡总时间约3秒. 2.局部沾锡不良DE WETTING: 此一情形与沾锡不良相似,不同的是局部沾锡不良不会露出铜箔面,只有薄薄的一层锡无法形成饱满的焊点. 3.冷焊或焊点不亮COLD SOLDER OR DISTURRED SOLDER JOINTS: 焊点看似碎裂,不平,大部分原因是零件在焊锡正要冷却形成焊点时振动而造成,注意锡炉输送是否有异常振动. 4.焊点破裂CRACKS IN SOLDER FILLET: 此一情形通常是焊锡,基板,导通孔,及零件脚之间膨胀系数,未配合而造成,应在基板材质,零件材料及设计上去改善. 5.焊点锡量太大EXCES SOLDER: 通常在评定一个焊点,希望能又大又圆又胖的焊点,但事实上过大的焊点对导电性及抗拉强度未必有所帮助. 5-1.锡炉输送角度不正确会造成焊点过大,倾斜角度由1到7度依基板设计方式?#123;整,一般角度约3.5度角,角度越大沾锡越薄角度越小沾锡越厚. 5-2.提高锡槽温度,加长焊锡时间,使多余的锡再回流到锡槽. 5-3.提高预热温度,可减少基板沾锡所需热量,曾加助焊效果. 5-4.改变助焊剂比重,略为降低助焊剂比重,通常比重越高吃锡越厚也越易短路,比重越低吃锡越薄但越易造成锡桥,锡尖. 6.锡尖(冰柱) ICICLING: 此一问题通常发生在DIP或WIVE的焊接制程上,在零件脚顶端或焊点上发现有冰尖般的锡. 6-1.基板的可焊性差,此一问题通常伴随着沾锡不良,此问题应由基板可焊性去探讨,可试由提升助焊剂比重来改善. 6-2.基板上金道(PAD)面积过大,可用绿(防焊)漆线将金道分隔来改善,原则上用绿(防焊)漆线在大金道面分隔成5mm乘10mm区块. 6-3.锡槽温度不足沾锡时间太短,可用提高锡槽温度加长焊锡时间,使多余的锡再回流到锡槽来改善. 6-4.出波峰后之冷却风流角度不对,不可朝锡槽方向吹,会造成锡点急速,多余焊锡无法受重力与内聚力拉回锡槽.
波峰焊常见焊接缺陷原因分析及预防对策 A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上 原因：a) P CB 预热和焊接温度过高，使焊料的黏度过低； b) 插装孔的孔径过大，焊料从孔中流岀； c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪； d) 金属化孔质量差或阻焊剂流入孔中； e) PCB 爬坡角度偏小，不利于焊剂排气。 对策：a) 预热温度90-130 C,元件较多时取上限，锡波温度250+/-5 C,焊接时间3?5S。 b) 插装孔的孔径比引脚直径大0.15?0.4m m，细引线取下限，粗引线取上线。 c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面； d) 反映给PCB加工厂，提高加工质量； e) PCB的爬坡角度为3?7Co B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90 原因：a) 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大； b) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； c) 助焊剂的活性差或比重过小； d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中； e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。 f) 焊料残渣太多。 对策：a) 锡波温度250+/-5 C,焊接时间3?5S。 b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB 底面温度在90-130o c) 更换焊剂或调整适当的比例； d) 提高PCB 板的加工质量，元器件先到先用，不要存放在潮湿的环境中； e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料； f) 每天结束工作时应清理残渣。 C、焊点桥接或短路 原因：a) PCB设计不合理，焊盘间距过窄； b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上； c) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低； e) 阻焊剂活性差。 对策：a) 按照PCB设计规范进行设计。两个端头Chip元件的长轴应尽量与焊接时PCB运行方向垂直，SOT、SOP的长轴应与PCB运行方向平行。将SOP最后一个引脚的焊盘加宽(设计一个窃锡焊盘)。 b) 插装元件引脚应根据PCB 的孔距及装配要求成型，如采用短插一次焊工艺，焊接面元件引 脚露岀PCB表面0.8?3mm，插装时要求元件体端正。 c) 根据PCB尺寸、板层、元件多少、有无 贴装元件等设置预热温度，PCB底面温度在90-130 o D、润湿不良、漏焊、虚焊 原因： a) 元件焊端、引脚、印制板基板的焊盘氧化或污染，或PCB受潮。 b) Chip元件端头金属电极附着力差或采用单层电极，在焊接温度下产生脱帽现象。 c) PCB设计不合理，波峰焊时阴影效应造成漏焊。 d) PCB翘曲，使PCB翘起位置与波峰焊接触不良。 e) 传送带两侧不平行(尤其使用PCB传输架时)，使PCB与波峰接触不平行。 f) 波峰不平滑，波峰两侧高度不平行，尤其电磁泵波峰焊机的锡波喷口，如果被氧化物堵塞时，会使波峰岀现锯齿形，容 易造成漏焊、虚焊。 g) 助焊剂活性差，造成润湿不良。
常见的焊接缺陷及产生原因，非常重要的经验！金属加工 焊接是大型安装工程建设中的一项关键工作，其质量的好坏、效率的高低直接影响工程的安全运行和制造工期。由于技术工人的水准不同,焊接工艺良莠不齐,容易存在很多的缺陷。现整理缺陷的种类及成因,以减少或防止焊接缺陷的产生， 提高工程完成的质量。 一、焊缝尺寸不合要求 焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不一及 角焊缝单边或下陷量过大等均为焊缝尺寸不合要求，其原因是： 1. 焊件坡口角度不当或装配间隙不均匀。 2. 焊接电流过大或过小，焊接规范选用不当。 3. 运条速度不均匀，焊条（或焊把）角度不当。 二、裂纹 裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。按产生的原因可分为冷裂纹、热裂纹和再热裂纹等。（冷裂纹）指在200℃以下产生的裂纹，它与氢有密切的关系，其产生的主要原因是： 1. 对大厚工件选用预热温度和焊后缓冷措施不合适。 2. 焊材选用不合适。 3. 焊接接头刚性大，工艺不合理。 4. 焊缝及其附近产生脆硬组织。 5. 焊接规范选择不当。 （热裂纹）指在300℃以上产生的裂纹（主要是凝固裂纹），其产生的主要原因是： 1. 成分的影响。焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。 2. 焊缝中含有较多的硫等有害杂质元素。 3. 焊接条件及接头形式选择不当。 （再热裂纹）即消除应力退火裂纹。指在高强度的焊接区，由于焊后热处理或高温下使用，在热影响区产生的晶间裂纹，其产生的主要原因是： 1. 消除应力退火的热处理条件不当。 2. 合金成分的影响。如铬钼钒硼等元素具有增大再热裂纹的倾向。
焊接中常见的缺陷及防治措施 A、外部缺陷 一、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。 2、原因分析 焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动
幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于3㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。 3、防治措施 ⑴加强焊工焊接责任心，提高焊接时的注意力； ⑵采取正确的焊条（枪）角度； ⑶熟悉现场焊接位置，提前制定必要焊接施工措施。 4、治理措施 ⑴加强练习，提高焊工的操作技术水平，提高克服困难位置焊接的能力； ⑵提高焊工质量意识，重视焊缝外观质量； ⑶焊缝盖面完毕，及时进行检查，对不合格的焊缝进行修磨，必要时进行补焊。
焊接问题分析及防治措施 常见缺陷有圆形缺陷（气孔、夹渣、夹钨等）、条形缺陷（条孔，条渣）、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等 1、圆形缺陷 定义：长宽比小于等于3的非裂纹、未焊透和未熔合缺陷。 圆形缺陷包括气孔、块状夹渣、夹钨等缺陷。 a.气孔的成像：呈暗色斑点，中心黑度较大,边缘较浅平滑过渡，轮廓较清晰。 b.夹渣（非金属）的成像：呈暗色斑点，黑度分布无规律，轮廓不圆滑，小点状夹渣轮廓较不清晰。 c.夹钨(金属夹渣)成像：呈亮点，轮廓清晰。 气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。产生气孔的。 主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。雨天作业，未做好防风措施，焊条选择不合适。 预防产生气孔的办法是： 选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。严格按规定保管、清理和焙烘焊接材料 2、条形缺陷 定义：不属于裂纹、未焊透和未熔合的缺陷，当缺陷的长宽比大于3时，定义为条状缺陷，包括条渣和条孔。 夹渣就是残留在焊缝中的熔渣。夹渣也会降低焊缝的强度和致密性。 产生夹渣的原因主要是： 焊缝边缘有氧割或碳弧气刨残留的熔渣； 坡口角度或焊接电流太小，或焊接速度过快。
在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。 防止产生夹渣的措施是：选择合适种类的焊条、焊剂；多层焊时，认真清理前层的熔渣；正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。 3、未焊透 定义：未焊透是指母材金属之间没有熔化，焊缝金属没有进入接头的部位根部造成的缺陷。 影像特征：未焊透的典型影像是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好是钝边的间隙宽度。 有时坡口钝边有部分融化，影像轮廓就变得不很整齐，线宽度和黑度局部发生变化，但只要能判断是出于焊缝根部的线性缺陷，仍判定为未焊透。未焊透有底片上处于焊缝根部的投影位置，一般在焊缝中部，因透照偏、焊偏等原因也可能偏向一侧。未焊透呈断续或连续分布，有时能贯穿整张底片。 4、未熔合 定义：未熔合是指焊缝金属与母材金属，或焊缝金属之间未熔化结合在一起的缺陷。可分为根部未熔合、坡口未熔合和层间未熔合。 影像特征：根部未熔合的典型影像是连续或断续的黑线，线的一侧轮廓整齐且黑度较大，为坡口或钝边的痕迹，另一侧轮廓可能较规则，也可能不规则。根部未熔合在底片上的位置就是焊缝根部的投影位置，一般在焊缝的中间，因坡口形状或投影角度等原因出可能偏向一边。坡口未熔合的典型影像是连续或断续的黑线，宽度不一，黑度不均匀，一侧轮廓较齐，黑度较大，另一侧轮廓不规则，黑度较小，在底片上的位置一般在中心至边缘的1/2处，沿焊缝纵向延伸。层间未熔合的典型影像是黑度不大的块状阴影，开关不规则，如伴有夹渣时，夹渣部位黑度较大。一般在射线照相检测中不易发现。 焊接时，接头根部未完全熔透的现象，称为未焊透；在焊件与焊缝金属或焊缝层间有局部未熔透现象，称为未熔合.未焊透或未熔合是一种比较严重的缺陷，由于未焊透或未熔合，焊缝会出现间断或突变，焊缝强度大大降低，甚至引起裂纹。因此，石化装置的重要结构部分均不允许存在未焊透、未熔合的情况。未焊透和未熔合的产生原因是焊件装配间隙或坡口角度太小、钝边太厚、焊条直径太大、电流
常见得焊接缺陷(1) 常见得焊接缺陷 （1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。 （2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。 （3）气孔：在熔化焊接过程中，焊缝金属内得气体 或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。 某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，未焊透 某钢板对接焊缝X射线照相底片 V型坡口，手工电弧焊，密集气孔 （4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物
等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。 W18Cr4V（高速工具钢）-45钢棒 对接电阻焊缝中得夹渣断口照片 钢板对接焊缝X射线照相底片 型坡口，手工电弧焊，局部夹渣 V． 钢板对接焊缝X射线照相底片 型坡口，手工电弧焊，两侧线状夹渣V 钢板对接焊缝X射线照相底片 手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。 焊缝金属从熔化状态到冷却凝固得过程经过热膨胀与冷收缩变化，有较大得冷收缩应力存在，而且显微组织也有从高温到低温得相变过程而产生组织应力，更加上母材非焊接部位处于冷固态状况，与焊接部位存在很大得温差，从而产生热应力等等，这些应力得共同作用一旦超过了材料得屈服极限，材料将发生塑性变形，超过材料得强度极限则导致开裂。裂纹得存在大大降低了焊接接头得强度，并且焊缝裂纹得尖端也成为承载后得应力集中点，成为结构断裂得起源。 裂纹可能发生在焊缝金属内部或外部，或者在焊缝附近得母材热影响区内，或者位于母材与焊缝交界处等等。根据焊接裂纹产生得时间与温度得不同，可以把裂纹分为以下几类：
