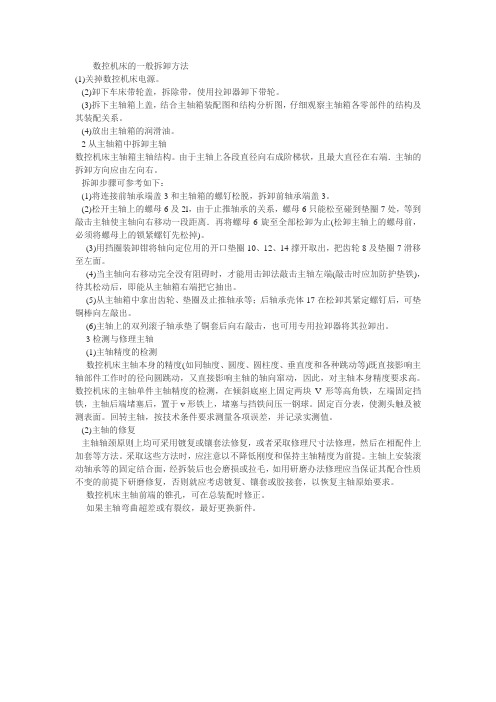

数控机床的一般拆卸方法
(1)关掉数控机床电源。
(2)卸下车床带轮盖，拆除带，使用拉卸器卸下带轮。
(3)拆下主轴箱上盖，结合主轴箱装配图和结构分析图，仔细观察主轴箱各零部件的结构及其装配关系。
(4)放出主轴箱的润滑油。
2从主轴箱中拆卸主轴
数控机床主轴箱主轴结构。由于主轴上各段直径向右成阶梯状，且最大直径在右端．主轴的拆卸方向应由左向右。
拆卸步骤可参考如下：
(1)将连接前轴承端盖3和主轴箱的螺钉松脱，拆卸前轴承端盖3。
(2)松开主轴上的螺母6及2l，由于止推轴承的关系，螺母6只能松至碰到垫圈7处，等到敲击主轴使主轴向右移动一段距离．再将螺母6旋至全部松卸为止(松卸主轴上的螺母前，必须将螺母上的锁紧螺钉先松掉)。
(3)用挡圈装卸钳将轴向定位用的开口垫圈10、12、14撑开取出，把齿轮8及垫圈7滑移至左面。
(4)当主轴向右移动完全没有阻碍时，才能用击卸法敲击主轴左端(敲击时应加防护垫铁)，待其松动后，即能从主轴箱右端把它抽出。
(5)从主轴箱中拿出齿轮、垫圈及止推轴承等；后轴承壳体17在松卸其紧定螺钉后，可垫铜棒向左敲出。
(6)主轴上的双列滚子轴承垫了铜套后向右敲击，也可用专用拉卸器将其拉卸出。
3检测与修理主轴
(1)主轴精度的检测
数控机床主轴本身的精度(如同轴度、圆度、圆柱度、垂直度和各种跳动等)既直接影响主轴部件工作时的径向圆跳动，又直接影响主轴的轴向窜动，因此，对主轴本身精度要求高。数控机床的主轴单件主轴精度的检测，在倾斜底座上固定两块V形等高角铁，左端固定挡铁，主轴后端堵塞后，置于v形铁上，堵塞与挡铁问压一钢球。固定百分表，使测头触及被测表面。回转主轴，按技术条件要求测量各项误差，并记录实测值。
(2)主轴的修复
主轴轴颈原则上均可采用镀复或镶套法修复，或者采取修理尺寸法修理，然后在相配件上加套等方法。采取这些方法时，应注意以不降低刚度和保持主轴精度为前提。主轴上安装滚动轴承等的固定结合面，经拆装后也会磨损或拉毛，如用研磨办法修理应当保证其配合性质不变的前提下研磨修复，否则就应考虑镀复、镶套或胶接套，以恢复主轴原始要求。
数控机床主轴前端的锥孔，可在总装配时修正。
如果主轴弯曲超差或有裂纹，最好更换新件。
汽车音响主机的拆卸方法 1.大众，有专用的钥匙叉进就可以，，没有也可用美工刀。 2.棱帅，直接拉出外筐，起下螺丝就可以。 3.中华，从排挡那里开始撬开桃木，，在起下螺丝，，往上拆。 3本田2.3，在面板框上边有个电子表，它的后面有个螺丝，须将电子表拿下，再将大面板框撬下，就可见主机螺丝，拆下即可． 4.颐达：1先把仪表台上面的四方行的盖子撬开。2把音响的主机装饰框从下面撬开。3拆除主机两边的四个螺丝，就可以了。 5.飞度1.5 CVT更换音响拆装方法 1）.拆下副手侧工具箱，断掉三根空调拉线 2）.拆下变速箱护板（下面是油箱/注意）取下水杯槽。 3）取出烟灰缸。 4）.取下烟灰缸护板，拔下点烟器插座 5）.烟灰缸护板内侧上方对称又两个螺丝，向上固定着中央音响面板。 6）.用较长的平头改锥，从工具箱（空调拉线）伸进去打开音响面板右侧两个卡子，平均用力，中控板和空调旋钮会一起弹出。小心取出主机和主机下侧的空调拉线，（此前的操作应在断电3分钟后进行）更换主机后按相反顺序安装！安装变速箱护板前应用胶带缠好起到保护作用，施工时嘱咐工人所有改锥应该用绝缘胶带缠绕（防止短路）选购音响时必须注意，此车电平是80A的，重负荷不应超过！1.拆主机时须用胶带保护中控板，就被划的个烂岌岌2.原厂主机下方储物盒不可从外部摘下（后面有螺丝）正确的方法应该是音响面板和空调旋钮是一体的应一起拆下3（关键）接攻放火线最好让4S店干，如实在没有条件准备**方可施工，必须断开电源3分钟（原车有继电保护）才可操作。应接到主保险前欧的车就因为没断电，主保险烧了。 6.别克凯越现代索娜塔都是直接从下面撬开。 7.本田2.4首先，我们要把排挡筐拆下，这时候，会看见2颗螺丝，将螺丝旋起。再将香烟缸拿起来，去掉下面的插头和小灯泡，会看见储物盒下方有2颗螺丝。旋起螺丝。将储物盒拿下来，可以看见有2颗朝上固定主机下面部分的8号螺丝。将其旋起。 然后再拆上面的空调口，通常情况下，很多人喜欢用方型螺丝刀去翘开空调面板，其实，这是错误的。 很容易弄伤缝隙镶接处，如果车主在旁边的话，会对你的拆卸方法表示质疑。我的建议就是我们要找一条比较硬的铁丝，在铁丝的一端用老虎钳做一个钩，将这个钩伸进空调口，将狗朝下，慢慢往外拉。等感觉有遇到障碍物的时候，再慢慢用力。这样做的原因是因为空调面诓只有中间有一个铁卡扣。旁边的是塑料扣。 只要你把中间的卡扣拉出来，就可以把面板拆下了，然后再松掉固定主机的3颗螺丝。用一只手把主机上端朝外拉，另一只扶住下端（下端有3个铁卡扣） 用力往外拉。OK 8.丰田花冠,撬出音响饰框,连同中央风口一起,可见音响下方有4颗螺丝固定,起出直接向前拉出即可. 9.威弛,仪表上有一棵螺丝那掉，，直接橇开饰板就可以的 10.威资,橇开音像外饰板，可以在橇开上饰板一点有2棵螺丝主机下面2棵螺丝就可以那下机头了。
大型轴类零件的修复方法 本文针对大型轴类零件修理过程中遇到的问题，以及修复方法提出以下几点建议，以供大家参考。 在机械设备的修理过程中，大型轴类零件由于轴径较大产生弯曲变形的较少，时常会发生的是因轴承损坏或安装不正确导致轴类零件轴承位磨损的现象，而轴的其他部位却完好无损、尚有一定的利用价值。换置新轴，由于轴较大会相对增加修理成本，且造成不必要的浪费。有时由于没有配件还会延长修理工期，甚至致使设备的闲置。故在此情况下，根据实际生产情况对轴承位进行修复，保证了设备的正常使用。笔者对轴承位的修复主要采取了四种方法：轴承位喷涂修复法、轴承位补焊修复法和轴承位红装镶套修复法及索雷碳纳米聚合物复合材料修复法。 1、轴承位喷涂修复法 此方法适用于轴承位磨损轻微（磨损量小且形位公差尚符合要求），但已无法保证轴承内圈与轴承位的配合要求，磨损量一般在0.2mm以内的情况。 修理方法和步骤如下： 1.1擦拭轴承位表面，清除油渍、毛刺等。 1.2检测轴承位的变形、磨损情况。只是尺寸因磨损变小的，可直接转入喷涂工序修复；如果是轴承位已产生轻微的椎度，则应先对轴承位进行车削加工，消除其形位误差再转入喷涂工序修复。对轴承位形位公差已超差的在喷涂前进行误差消除是很有必要的，因为喷涂是在原有机面上进行的，喷涂修复的只是尺寸，但不能修复形位误差。 1.3酸洗轴承位表面，对轴承位进行喷涂处理，修复其尺寸精度。
1.4当喷涂后的尺寸超出了公差要求，应对其进行磨削加工，以保证轴承位与轴承的良好配合。 在这里还应指出的是，喷涂层厚度在满足要求的情况下一定要尽可能薄一些，喷涂层过厚有时会出现喷涂层在力的作用下局部脱落的现象。 2、轴承位补焊修复法 此方法适用于轴承位磨损不是很严重，磨损量不超过1~2mm的情况。 修理方法和步骤如下： 2.1将轴承位用汽油清洗干净并晾干，有锈的要将铁锈彻底清除掉，防止在堆焊时产生焊接缺陷。 2.2根据与轴承位配合的轴承确定轴承位原有尺寸及公差。2.3修复该轴头两侧的中心孔。 2.4用E5016（J506）或E5015（J507）焊条在轴头磨损部位进行堆焊。堆焊时应采用对称焊法对轴承位表面分成的4等分对称施焊，防止因焊接而产生变形。两条焊道之间接合要紧密，后一焊道要熔化掉前一焊道的1/2~2/3，堆焊厚度以堆焊完成后，超出轴承位原尺寸2~3mm为宜。补焊后被焊接处要自然冷却，不得强制冷却。强制冷却会增加补焊部位的硬度和应力，会造成下一步机加工的困难。 2.5车削或先车削后磨削加工轴承位，恢复其原有的形位和尺寸公差。 3、轴承位红装镶套修复法 此方法适用于轴承位磨损严重，磨损量超过2mm的情况。同时要注意的是，此修复方法是要将轴承位加工小后再在该位置上安装镶套，故要特别考虑轴承位的强度和刚性。因此一般只有当轴承位直径大于40mm时，才使用轴承位红装镶
