第七章 流化床反应器
1.所谓流态化就是固体粒子像_______一样进行流动的现象。（流体）
2.对于流化床反应器，当流速达到某一限值，床层刚刚能被托动时，床内粒子就开始流化起来了，这时的流体空线速称为_______。（起始流化速度）
3.对于液—固系统的流化床，流体与粒子的密度相差不大，故起始流化速度一般很小，流速进一步提高时，床层膨胀均匀且波动很小，粒子在床内的分布也比较均匀，故称作_______。（散式流化床）
4.对于气—固系统的流化床反应器，只有细颗粒床，才有明显的膨胀，待气速达到_______后才出现气泡；而对粗颗粒系统，则一旦气速超过起始流化速度后，就出现气泡，这些通称为_______。（起始鼓泡速度、鼓泡床）
5.对于气—固系统的流化床反应器的粗颗粒系统，气速超过起始流化速度后，就出现气泡，气速愈高，气泡的聚并及造成的扰动亦愈剧烈，使床层波动频繁，这种流化床称为_______。（聚式流化床）
6.对于气—固系统的流化床反应器，气泡在上升过程中聚并并增大占据整个床层，将固体粒子一节节向上推动，直到某一位置崩落为止，这种情况叫_______。（节涌）
7.对于流化床反应器，当气速增大到某一定值时，流体对粒子的曳力与粒子的重力相等，则粒子会被气流带出，这一速度称为_______。（带出速度或终端速度）
8.对于流化床反应器，当气速增大到某一定值时，流体对粒子的_______与粒子的_______相等，则粒子会被气流带出，这一速度称为带出速度。（曳力、重力）
9.流化床反应器的mf t u u /的范围大致在10～90之间，粒子愈细，比值_______，即表示从能够流化起来到被带出为止的这一范围就愈广。（愈大）
10.流化床反应器中的操作气速0U 是根据具体情况定的，一般取流化数mf U U 0在_______范围内。（1.5～10）
11.对于气—固相流化床，部分气体是以起始流化速度流经粒子之间的空隙外，多余的气体都以气泡状态通过床层，因此人们把气泡与气泡以外的密相床部分分别称为_______与_______。（泡相、乳相）
12.气—固相反应系统的流化床中的气泡，在其尾部区域，由于压力比近傍稍低，颗粒被卷了进来，形成了局部涡流，这一区域称为_______。（尾涡）
13.气—固相反应系统的流化床中的气泡在上升过程中，当气泡大到其上升速度超过乳相气速时，就有部分气体穿过气泡形成环流，在泡外形成一层所谓的_______。（气泡云）
14.气—固相反应系统的流化床反应器中的气泡，_______和_______总称为气泡晕。（尾涡、气泡云）
15.气—固相反应系统的流化床中，气泡尾涡的体积W V 约为气泡体积b V 的_______。（1/3）
16.气—固相反应系统的流化床，全部气泡所占床层的体积分率b δ可根据流化床高f L 和起
始流化床高mf L 来进行计算，计算式为=b δ_______。（f mf
f L
L L -）
17.在气—固相反应系统的流化床中设置分布板，其宗旨是使气体_______、_______、_______和_______为宜。（分布均匀、防止积料、结构简单、材料节省） 18.在流化床中设计筛孔分布板时，可根据空床气速0u 定出分布板单位截面的开孔数
or N =_______。（or or u d u 20
4）
19.在流化床中设计筛孔分布板时，通常分布板开孔率应取约_______，以保证一定的压降。（1%）
20.在流化床中为了传热或控制气—固相间的接触，常在床内设置内部构件，以垂直管最为常用，它同时具有_______，_______并甚至_______的作用。（传热、控制气泡聚、减少颗粒
带出）
21.在流化床中为了传热或控制气—固相间的接触，常在床内设置内部构件，但很少使用水平构件，它对颗粒和气体的上下流动起一定的阻滞作用，从而导致床内产生明显的_______梯度和_______梯度。（温度、浓度）
22.在流化床中为了传热或控制气—固相间的接触，常在床内设置内部构件，但很少使用水平构件，它对颗粒和气体的上下流动起一定的_______作用，从而导致床内产生明显的温度梯度和浓度梯度。（阻滞）
23.气—固相反应系统的流化床反应器中，由于上升气泡的尾涡中夹带着颗粒，它们在途中不断的与周围的颗粒进行着交换，大量的颗粒被夹带上升，这种循环相当剧烈，所以自由床中的颗粒可认为是_______的。（全混）
24.气—固相反应系统的流化床存在着_______、_______、_______及_______四类区域。（气泡区、泡晕区、上流区、回流区）
25.当气流连续通过流化床的床层时，床层内那些带出速度小于操作气速的颗粒将不断被带出去，这种现象称为_______。（场析）
26. 当气流连续通过流化床的床层时，床层内那些带出速度_______操作气速的颗粒将不断被带出去，这种现象称为场析。（小于）
27.如果在流化床反应器的出口处要加二级旋风分离系统作为回收装置时，旋风分离器的第一级入口理应安置在_______处。（分离高度）
28.在流化床反应器中，当达到某一高度以后，能够被重力分离下来的颗粒都以沉积下来，只有带出速度小于操作气速的那些颗粒才会一直被带上去，故在此以上的区域颗粒的含量就近乎恒定了，这一高度称作_______。（分离高度）
29.描述流化床的数学模型，对于气、乳两相的流动模式一般认为气相为_______，而对乳相则有种种不同的流型。（平推流）
30.描述流化床的数学模型，对于气、乳两相的流动模式一般认为_______相为平推流，而对_______相则有种种不同的流型。（气、乳）
31.描述流化床的数学模型，按照模型考虑的深度而分的第Ⅱ级模型中，各参数值均为恒值，不随床高而变，但与气泡的大小_______。（有关）
32.描述流化床的数学模型，按照模型考虑的深度而分的第Ⅱ级模型中，各参数值均为_______，不随床高而变，但与气泡的大小有关。（恒值）
33.描述流化床的数学模型，按照模型考虑的深度而分的第Ⅱ级模型中，各参数值均为恒值，不随_______而变，但与气泡的大小有关。（床高）
34.描述流化床的数学模型，按照模型考虑的深度而分的第Ⅰ级模型中，各参数值均为恒值，不随床高而变，但与气泡的大小_______。（无关）
35.描述流化床的数学模型，按照模型考虑的深度而分的第Ⅲ级模型中，各参数均与气泡的大小_______，而气泡大小则沿_______而变。（有关、床高）
36.描述流化床的气泡两相模型，以
0U 的气速进入床层的气体中，一部分在乳相中以起始流化速度mf
U 通过，而其余部分（m f U U -0）则全部以_______的形式通过。（气泡） 37.描述流化床的气泡两相模型，以0U 的气速进入床层的气体中，一部分在乳相中以起始流化速度mf U 通过，而其余部分_______则全部以气泡的形式通过。[（m f U U -0
）] 38.描述流化床的气泡两相模型，气泡相为向上的_______式流动，其中无催化剂粒子，故不起反应，气泡大小均一。（平推）
39.描述流化床的气泡两相模型，反应完全在乳相中进行，乳相流动状况可假设为_______或_______。（全混流、平推流）
40.描述流化床的气泡两相模型，反应完全在_______相中进行，乳相流动状况可假设为全混流或平推流。（乳）
41.描述流化床的气泡两相模型，气泡与乳相间的交换量Q 为_______与_______之和。（穿流量q 、扩散量）
42.描述流化床的鼓泡床模型，它相当于mf
U U /0_______时，乳相中气体全部下流的情况，
工业上的实际操作大多属于这种情况。（＞6～11）
43.描述流化床的鼓泡床模型，由于气速较大，因此该模型假定__________________________________，_____________________________，这样只需计算气泡中的气体组成便可算出反应的转化率。（床顶出气组成完全可用气泡中的组成代表，而不必计及乳相中的情况）
44.流化床反应器的开发和放大，国内外都有许多成功的经验，但一般都是从_______、_______、_______方面进行考虑和改进的。（催化剂性能、操作条件、床层结构）
45._______是指同时存在两个或更多相态的反应系统所进行的反应过程。（多相反应过程）
46.多相反应过程是指同时存在_______相态的反应系统所进行的反应过程。（两个或更多）
47.当前用于描述气—液两相流相间传质的模型有两大类：一是按_______来处理的双膜模型；一是按_______处理模型，如溶质渗透模型和表面更新模型。（稳态扩散、非稳态扩散）
48.当前用于描述气—液两相流相间传质的模型有两大类：一是按稳态扩散来处理的_______；一是按非稳态扩散处理模型，如_______和_______。（双膜模型、溶质渗透模型、表面更新模型）
49.流化床反应器中的操作气速0U 是根据具体情况定的，一般取流化数m f U U 0在_______
范围内。（B ）
A. 0.1～0.4
B. 1.5～10
C. 10～15
D. 0.4～1.5
50.流化床反应器中的操作气速0U 是根据具体情况定的，一般取流化数t u U 0在_______范围内。（A ）
A. 0.1～0.4
B. 1.5～10
C. 10～15
D. 0.4～1.5
51.在流化床反应器中，气泡的尾涡体积w V 约为气泡体积b V 的_______。（B ）
A. 1/4
B. 1/3
C. 2/3
D. 1/2
52.下列哪一项不属于流化床反应器按深度而分的第Ⅱ级模型的特点_______。（C ）
A. 各参数均为恒值
B. 参数值不随床高而变
C. 参数值与气泡大小无关
D. 参数值与气泡大小有关
53简述聚式流化床的形成？
答：对于气—固系统的流化床反应器的粗颗粒系统，气速超过起始流化速度后，就出现气泡，气速愈高，气泡的聚并及造成的扰动亦愈剧烈，使床层波动频繁，这种流化床称为聚式流化床。
54.简述鼓泡床的形成？
答：对于气—固系统的流化床反应器，只有细颗粒床，才有明显的膨胀，待气速达到起始鼓泡速度后才出现气泡；而对粗颗粒系统，则一旦气速超过起始流化速度后，就出现气泡，这些通称为鼓泡床。
55.简述描述流化床的特征流速的定义？
答：特征流速为起始流化速度和带出速度。
1）当流速达到某一限值，床层刚刚能被托动时，床内粒子就开始流化起来了，这时的流体空线速称为起始流化速度。
2）当气速增大到某一定值时，流体对粒子的曳力与粒子的重力相等，则粒子会被气流带出，这一速度称为带出速度或终端速度。
56.简述流化床反应器中节涌床的特点？
答：对于气—固系统，床径很小，而床高与床径比较大时，气泡在上升过程中可能聚并增大甚至达到占据整个床层截面的地步，将固体粒子一节节的往上柱塞式的推动，直到某一位置而崩落为止，这种情况为节涌，此时的流化床为节涌床。
57.简述流化床反应器的优点？
答：1）传热效能高，而且床内温度易维持均匀；
2） 大量固体粒子可方便的往来输送，对于催化剂迅速失活而需随时再生的过程来说，能够实现大规模的连续生产。
3） 由于粒子细，可以消除内扩散阻力，能充分发挥催化剂的效能。
58.简述流化床反应器的缺点？
答：1）气流状况不均，不少气体以气泡状态经过床层，气—固两相接触不够有效；
2）粒子运动基本上是全混式，因此停留时间不一。在以粒子为加工对象时，影响产品质量的均一性，）且粒子的全混造成了气体的部分返混，影响反应速率和造成副反应的增加；
3）粒子的磨损和带出造成催化剂的损失，并要设置旋风分离器等粒子回收系统。
59.简述流化床反应器中操作气速U 0是如何选取的？
答：实用的操作气速U 0是根据具体情况选取的。一般
mf U U /0之值（称作流化数）在1.5～10范围的，另外也有按4.0~1.0/0 t u U 左右来选取。通常所用的气速为0.15～0.5m/s 左右，对于热效应不大，反应速度慢，催化剂粒度细，筛分宽，床内无内部构件和要求催化剂的带出量少的情况，宜选用较低气速，反之，则用较高气速。
60.简述气泡的结构及其行为？
答；气泡的顶是呈球形的，尾部略为内凹，在尾部区域，由于压力比近傍稍低，颗粒被卷了进来，形成局部涡流，这一区域称为尾涡。在气泡的上升的途中，不断有一部分颗粒离开这一区域，另一部分颗粒补充进来，这样就把床层下部的颗粒夹带上去而促进了全床颗粒的循环与混合。部分气体可穿过气泡进行物质交换，在泡外形成一环流，称为气泡云。尾涡与气泡云随气泡上升，其中所含粒子浓度与乳相中几乎相同，二者浑然一体，形成气泡晕。
流化床反应器的设计 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
丙烯腈流化床反应器的设计 学院：化工与药学院 班级: 2012化学工程与工艺1、2班 学生姓名：翟鹏飞肖畅裴一歌 徐嘉星廖鹏飞田仪长 指导教师: 张丽丽 完成日期： 2015年12月10日 指导教师评语： _______________________________________________ ________________________________________________ ________________________________________________ 成绩: 教师签名:
目录 1 设计生产能力及操作条件 (1) 2 操作气速的选择 (1) 3 流化床床径的确定 (1) 3.1 密相段直径的确定 (1) 3.2 稀相段直径的确定 (2) 3.3 扩大段直径的确定 (2) 4 流化床床高 (2) 4.1 流化床的基本结构 (2) 4.2 催化剂用量及床高 (3) 5 床层的压降 (4) 6 选材及筒体的设计 (4) 7 封头的设计 (5) 8 裙座的选取 (5) 9 水压试验及其强度校核 (5) 10 旋风分离器的计算 (5)
11 主反应器设计结果 (6)
丙烯腈流化床反应器的设计 1 设计生产能力及操作条件 反应温度为：440℃ 反应压力为：1atm 丙烯腈氨氧化法催化剂选用：sac-2000 催化剂粒径范围为：44～88μm 催化剂平均粒径为：50μm 催化剂平均密度为：1200kg/m3 催化剂装填密度为：640kg/m3 催化性能：丙烯腈单收>78.0%；乙腈单收<4.0%；氢氰酸单收<7.0% 耐磨强度<4.0wt% 接触时间：10s 流化床反应器设计处理能力：420.5kmol/h 2 操作气速的选择 流化床的操作气速U =0.6m/s，为防止副反应的进行，本流化床反应器设计 密相和稀相两段，现在分别对其直径进行核算。
流化床反应器的简介及其工业应用 1 流化床反应器概述 流化床反应器是一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态，并进行气固相反应过程或液固相反应过程的反应器。在用于气固系统时，又称沸腾床反应器。流化床反应器在现代工业中的早期应用为20世纪20年代出现的粉煤气化的温克勒炉；但现代流化反应技术的开拓，是以40年代石油催化裂化为代表的。目前，流化床反应器已在化工、石油、冶金、核工业等部门得到广泛应用。 按照床层的外形分类，可分为圆筒形和圆锥形流化床。圆筒形流化床反应器结构简单，制造容易，设备容积利用率高。圆锥形流化床反应器的结构比较复杂，制造比较困难，设备的利用率较低，但因其截面自下而上逐渐扩大，故也具有很多优点：1、适用于催化剂粒度分布较宽的体系由于床层底部速度大，较大颗粒也能流化，防止了分布板上的阻塞现象，上部速度低，减少了气流对细粒的带出，提高了小颗粒催化剂的利用率，也减轻了气固分离设备的负荷。这对于在低速下操作的工艺过程可获得较好的流化质量。2、由于底部速度大，增强了分布板的作用床层底部的速度大，孔隙率也增加，使反应不致过分集中在底部，并且加强了底部的传热过程，故可减少底部过热和烧结现象。 3、适用于气体体积增大的反应过程气泡在床层的上升过程中，随着静压的减少，体积相应增大。采用锥形床，选择一定的锥角，可适应这种气体体积增大的要求，使流化更趋平稳。 按照床层中是否设置有内部构件分类，可分为自由床和限制床。床层中设置内部构件的称为限制床，未设置内部构件的称为自由床。设置内部构件的目的在于增进气固接触，减少气体返混，改善气体停留时间分布，提高床层的稳定性，从而使高床层和高流速操作成为可能。许多流化床反应器都采用挡网、挡板等作为内部构件。对于反应速度快、延长接触时间不至于产生严重副反应或对于产品要求不严的催化反应过程，则可采用自由床，如石油炼制工业的催化裂化反应器便是典型的一例。 流化床反应器的优点 流化床内的固体粒子像流体一样运动，由于流态化的特殊运动形式，使这种反应器具有如下优点： 1、由于可采用细粉颗粒，并在悬浮状态下与流体接触，流固相界面积大（可高达3280~16400m2/m3），有利于非均相反应的进行，提高了催化剂的利用率。 2、由于颗粒在床内混合激烈，使颗粒在全床内的温度和浓度均匀一致，床层与内浸换热表面间的传热系数很高[200～400W/（m2?K）]，全床热容量大，热稳定性高，这些都有利于强放热反应的等温操作。这是许多工艺过程的反应装置选择流化床的重要原因之一。 流化床反应器的缺点 1、气体流动状态与活塞流偏离较大，气流与床层颗粒发生返混，以致在床层轴向没有温度差及浓度差。加之气体可能成大气泡状态通过床层，使气固接触不良，使反应的转化率降低。因此流化床一般达不到固定床的转化率。
3 釜式反应器 3.1在等温间歇反应器中进行乙酸乙酯皂化反应： 325325+→+CH COOC H NaOH CH COONa C H OH 该反应对乙酸乙酯及氢氧化钠均为一级。反应开始时乙酸乙酯及氢氧化钠的浓度均为0.02mol/l ，反应速率常数等于5.6l/mol.min 。要求最终转化率达到95%。试问： （1） （1） 当反应器的反应体积为1m 3时，需要多长的反应时间？ （2） （2） 若反应器的反应体积为2m 3，，所需的反应时间又是多少？ 解：（1）002220 00001()(1)110.95169.6min(2.83) 5.60.0210.95 ===?---= ?=?-??Af Af X X A A A A A A A A A A A dX dX X t C C R k C X kC X h (2) 因为间歇反应器的反应时间与反应器的大小无关，所以反应时间仍为2.83h 。 3.2拟在等温间歇反应器中进行氯乙醇的皂化反应： 223222+→++CH ClCH OH NaHCO CH OHCH OH NaCl CO 以生产乙二醇，产量为20㎏/h ，使用15%（重量）的NaHCO 3水溶液及30%（重量）的氯乙醇水溶液作原料，反应器装料中氯乙醇和碳酸氢钠的摩尔比为1：1，混合液的比重为1.02。该反应对氯乙醇和碳酸氢钠均为一级，在反应温度下反应速率常数等于5.2l/mol.h ，要求转化率达到95%。 （1） （1） 若辅助时间为0.5h ，试计算反应器的有效体积； （2） （2） 若装填系数取0.75，试计算反应器的实际体积。 解：氯乙醇，碳酸氢钠，和乙二醇的分子量分别为80.5,84 和 62kg/kmol,每小时产乙二醇：20/62=0.3226 kmol/h 每小时需氯乙醇：0.326680.5 91.11/0.9530%?=?kg h 每小时需碳酸氢钠：0.326684 190.2/0.9515%?=?kg h 原料体积流量：091.11190.2275.8/1.02+==Q l h 氯乙醇初始浓度：00.32661000 1.231/0.95275.8?==?A C mol l 反应时间： 02000110.95 2.968(1) 5.2 1.23110.95===?=-?-??Af Af X X A A A A B A A dX dX t C h kC C kC X 反应体积：0(')275.8(2.9680.5)956.5=+=?+=r V Q t t l （2） （2） 反应器的实际体积：956.512750.75= ==r V V l f 3.3丙酸钠与盐酸的反应： 2525+?+C H COONa HCl C H COOH NaCl 为二级可逆反应（对丙酸钠和盐酸均为一级），在实验室中用间歇反应器于50℃等温下进行该 反应的实验。反应开始时两反应物的摩尔比为1，为了确定反应进行的程度，在不同的反应时间下取出10ml 反应液用0.515N 的NaOH 溶液滴定，以确定未反应盐酸浓度。不同反应时间下，NaOH 溶液用量如下表所示：
流化床反应器 流化床反应器 流化床反应器是一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态，并进行气固相反应过程或液固相反应过程的反应器。在用于气固系统时，又称沸腾床 反应器。流化床反应器在现代工业中的早期应用为20世纪20年代出现的粉煤气化的温克 勒炉（见煤气化炉）；但现代流化反应技术的开拓，是以40年代石油催化裂化为代表的。目前，流化床反应器已在化工、石油、冶金、核工业等部门得到广泛应用。 1产品分类 按流化床反应器的应用可分为两类：一类的加工对象主要是固体,如矿石的焙烧,称为 固相加工过程；另一类的加工对象主要是流体，如石油催化裂化、酶反应过程等催化反应 过程，称为流体相加工过程。 2结构形式 流化床反应器的结构有两种形式：①有固体物料连续进料和出料装置，用于固相加工 过程或催化剂迅速失活的流体相加工过程。例如催化裂化过程，催化剂在几分钟内即显著 失活，须用上述装置不断予以分离后进行再生。②无固体物料连续进料和出料装置，用于 固体颗粒性状在相当长时间（如半年或一年）内，不发生明显变化的反应过程。 3产品优缺点 与固定床反应器相比，流化床反应器的优点是：①可以实现固体物料的连续输入和输出；②流体和颗粒的运动使床层具有良好的传热性能，床层内部温度均匀，而且易于控制，特别适用于强放热反应；③便于进行催化剂的连续再生和循环操作，适于催化剂失活速率 高的过程的进行，石油馏分催化流化床裂化的迅速发展就是这一方面的典型例子。然而， 由于流态化技术的固有特性以及流化过程影响因素的多样性，对于反应器来说，流化床又 存在很明显的局限性：①由于固体颗粒和气泡在连续流动过程中的剧烈循环和搅动，无论 气相或固相都存在着相当广的停留时间分布，导致不适当的产品分布，阵低了目的产物的 收率；②反应物以气泡形式通过床层，减少了气-固相之间的接触机会，降低了反应转化率；③由于固体催化剂在流动过程中的剧烈撞击和摩擦，使催化剂加速粉化，加上床层顶 部气泡的爆裂和高速运动、大量细粒催化剂的带出，造成明显的催化剂流失；④床层内的 复杂流体力学、传递现象，使过程处于非定常条件下，难以揭示其统一的规律，也难以脱 离经验放大、经验操作。近年来，细颗粒和高气速的湍流流化床及高速流化床均已有工 业应用。在气速高于颗粒夹带速度的条件下，通过固体的循环以维持床层，由于强化了气 固两相间的接触，特别有利于相际传质阻力居重要地位的情况。但另一方面由于大量的固 体颗粒被气体夹带而出，需要进行分离并再循环返回床层，因此，对气固分离的要求也就 很高了。（见流态化、流态化设备）
流化床反应器 fluidized bed reactor(FBR) : 一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态，并进行气固相反应过程或液固相反应过程的反应器。在用于气固系统时，又称沸腾床反应器。 流态化过程： 当流体向上流过颗粒床层时，其运动状态是变化的。流速较低时，颗粒静止不动，流体只在颗粒之间的缝隙中通过。当流速增加到某一速度之后，颗粒不再由分布板所支持，而全部由流体的摩擦力所承托。此时，对于单个颗粒来讲，它不再依靠与其他邻近颗粒的接触而维持它的空间位置，相反地，在失去了以前的机械支承后，每个颗粒可在床层中自由运动；就整个床层而言，具有了许多类似流体的性质。这种状态就被称为流态化。颗粒床层从静止状态转变为流态化时的最低速度，称为临界流化速度。 流化床的性质： （1）在任一高度的静压近似于在此高度以上单位床截面内固体颗粒的重量； （2）无论床层如何倾斜，床表面总是保持水平，床层的形状也保持容器的形状； （3）床内固体颗粒可以像流体一样从底部或侧面的孔口中排出；（4）密度高于床层表观密度的物体在床内会下沉，密度小的物体会
浮在床面上； （5）床内颗粒混合良好，因此，当加热床层时，整个床层的温度基本均匀。 一般的液固流态化，颗粒均匀地分散于床层中，称之为“散式”流态化；一般的气固流态化，气体并不均匀地流过颗粒床层，一部分气体形成气泡经床层短路逸出，颗粒则被分成群体作湍流运动，床层中的空隙率随位置和时间的不同而变化，因此这种流态化称为“聚式”流态化。与固定床反应器相比，流化床反应器的优点是： ①可以实现固体物料的连续输入和输出； ②流体和颗粒的运动使床层具有良好的传热性能，床层内部温度均匀，而且易于控制，特别适用于强放热反应。但另一方面，由于返混严重，可对反应器的效率和反应的选择性带来一定影响。再加上气固流化床中气泡的存在使得气固接触变差，导致气体反应得不完全。因此，通常不宜用于要求单程转化率很高的反应。此外，固体颗粒的磨损和气流中的粉尘夹带，也使流化床的应用受到一定限制。为了限制返混，可采用多层流化床或在床内设置内部构件。这样便可在床内建立起一定的浓度差或温度差。此外，由于气体得到再分布，气固间的接触亦可有所改善。 近年来，细颗粒和高气速的湍流流化床及高速流化床均已有工业应用。在气速高于颗粒夹带速度的条件下，通过固体的循环以维持床层，由于强化了气固两相间的接触，特别有利于相际传质阻力居重要地位的情况。但另一方面由于大量的固体颗粒被气体夹带而出，需要
综合实训一生物反应器的操作 一、目的要求： 1.掌握机械搅拌通风发酵罐的基本结构 (1)发酵罐主体 (2)蒸汽灭菌系统：正确把握各阀门的操作 (3)通气系统 (4)加热冷却循环系统：各管道联络关系 (5)搅拌动力系统 (6)智能控制系统 2.掌握发酵罐小试的基本操作，包括：培养基配制，灭菌，接种，参数设定 3.掌握发酵过程中的参数测定和在线控制，包括：pH，DO，温度，搅拌速度， 生物量，残糖含量，产物生成量，消泡，CO2。 4.运用所学知识分析发酵过程中的实验数据，讨论某一特定菌株的发酵规律。 二、实验试剂和仪器 1、解脂假丝酵母AS2.1379培养基的配制 培养温度：30℃ 培养时间：2天 （1）种子培养基(100ml)：蔗糖2.0g, 蛋白胨0.5g,NaCl 0.2g, K 2HPO 4 0.2g, 酵母浸膏0.5g； (2)发酵培养基：(%,W/V): 豆油4.0, 全脂豆粉4.0, K2HPO4 0.1, KH2PO4 0.1. 2、主要试剂和原料 菜籽油、橄榄油、玉米油、叔丁醇、甲醇、NaOH、CuSO4 3、仪器 分光光度计、CRYOBANK TM菌种保存管、摇床、电子天平、恒温培养箱、超净
实验台、离心机、50ml锥形瓶、培养皿、离心管、移液管、滴管、烧杯等 三、实验步骤 1、发酵罐操作步骤： （一）了解机械搅拌通分发酵罐的基本结构 （1）．罐体 （2）．发酵罐的搅拌系统 （3）．空气供给系统 （4）．温度控制系统 （5）．pH控制系统 （6）．过程变量的测量 （7）．灭菌系统 （二）生物过程灭菌与发酵过程的操作 1、灭菌操作过程 2、发酵过程操作 （三）测量与控制系统 2、具体操作过程 1）. 了解机械搅拌通分发酵罐的基本结构 2）. 培养基的配制 3）. 装料、灭菌 4）. 溶氧电极“0”的标定 灭菌完毕，此时发酵罐中为100％水蒸气分压，标定溶氧为“0” 5）. 降温冷却 6）. 取样操作 旋松放料口螺旋阀门（开启方向与正常螺旋相反），打开取样阀，先弃掉约20-30mL样液（为什么？），再收集30-50mL灭菌培养基液体，关闭放料阀、取样阀、样液用已灭菌的4层纱布过滤样液（4℃冰箱保存），样液作用测定用。7）. 接种 当罐温降低至40℃以下时，采用火圈法接种摇瓶种子100mL。 火圈法接种：当各测量参数显示正常稳定时，就可进行接种（接种时应确保
生物反应器 生物反应器，是指利用自然存在的微生物或具有特殊降解能力的微生物接种至液相或固相的反应系统。目前研究得最多的两种反应器是“升降机型反应器”和“土壤泥浆反应器”。升降机型反应器是通过水相的流动来提供适当的营养、碳源和氧气，从而达到降解土壤中污染物质的目的。与固相系统相比，生物反应器能够在更短的时间内将污染物进行有效降解。该生物反应器技术已经应用于有机污染土壤的生物修复中。通过研究生物反应器，我们可以了解到：可以知道为达到一定的生产目的需要多大的生物反应器，确定什么样的结构更好；其次，对已有的生物反应器进行分析，达到优化的目的；还有就是分析各种生物反应器的数据，从而对细胞的生长、代谢等过程有更加深入的理解，生物反应器是工程学的一部分也是化学工程的一个分支，加上成本低.、设备简单、效率高、产品作用效果显著、减少工业污染等优点使他能够在很多方面都有着重要的应用，如改良乳汁品质、生产药用蛋白、外源基因在动物体内的位点整合问题、.乳蛋白基因表达组织特异性问题、目的蛋白的翻译后修饰问题、转基因表达产物的分离和纯化问题、转基因的技术与方法问题、伦理道德问题等诸多方面。 生物反应器经历了三个发展阶段：细菌基因工程、细胞基因工程、转基因动物生物反应器。转基因动物生物反应器的出现之所以受到人们极大的关注，是因为它克服了前两者的缺陷，即细菌基因工程产物往往不具备生物活性，必须经过糖基化、羟基化等一系列修饰加工后才能成为有效的药物，而细胞基因工程又因为哺乳动物细胞的培养条件要求相当苛刻、成本太高而限制了规模生产。另外，转基因动物生物反应器还具有产品质量高、容易提纯的特点。一般把目的片段在器官或组织中表达的转基因动物叫做动物生物反应器。几乎任何有生命的器官、组织或其中一部分都可以经过人为驯化为生物反应器。从生产的角度考虑，生物反应器选择的组织或器官要方便产物的获得，例如乳腺、膀胱、血液等，由此发展了动物乳
八年级上册第五单元第1—3章生物知识点汇总 第五单元生物圈中的其他生物 第一章各种环境中的动物 1. 目前已知的动物约种，按有无脊柱分为和两大类. 2 (1) 动物，如海葵、海蜇、珊瑚虫。水螅用________探询和捕获猎物,身体只分为______ _______的身体结构.便于感知来自各个方向的刺激,捕获事物,进行防御,事物由______进入消化腔,不能消化的食物残渣由_____排出身体由______和_______组成,刺细胞在________上,______是特有的攻击和防御的利器,在_______处尤多.. ②扁形动物的特征是身体呈________对称,背腹_______有______无________.大多营_______生活.涡虫用_______捕食,不用______,食物在______消化,食物残渣由______排除.前段感觉器官发达,有专门的运动器官,_______器官发达. (3)软体动物用______运动,用_______呼吸.如______、________、________； (4)线形动物的主要特征是身体细长,呈_______形,体表有_________有_____有_______.蛔虫寄生在人的_______,吸食______的食糜生活,身体_______形,前端有_____,后端有______,______有保护作用,消化结构______,生殖器官_______,生殖能力____,没有专门的运动器官. (5). 动物，如虾、蟹、水蚤； (6). 动物，如海豚、鲸鱼； (7.) 动物，如龟、鳄鱼等其他水生动物。 注意：海马是，娃娃鱼（大鲵）是。 3. 鱼适应水中生活最重要的两个特点：①能通过的摆动和的协调作用游泳来取食和避敌。②用在水中呼吸 4. 各种鳍的作用：：产生前进的动力，并控制前进的方向；：保持平衡，如被捆绑会出现左右摇摆，且有转向作用；：可保持平衡，如被捆绑会出现左右摇摆；：保持平衡，如被捆绑会出现侧翻。 5.鱼类的特征：体表常常被有，用呼吸，终生生活在中，通尾部的摆动和的协调作用游泳。 6. 陆地环境特点与陆生动物的适应：①气候干燥……有防止体内水分散失的结构，如角质的＿＿＿＿＿或＿＿＿＿，外骨骼. ②缺少水的浮力……具支持躯体和运动的器官.有多种运动方式. ③气态氧供呼吸……具能在空气中呼吸的、位于身体内部的呼吸器官，如＿＿＿＿＿和＿＿＿＿＿＿(蚯蚓例外，靠体表呼吸) ④昼夜温差大，环境变化快而复杂……有发达的＿＿＿＿和＿＿＿＿＿＿系统，对多变环境及时作出反应 7. 蚯蚓生活富含腐殖质的湿润土壤中，通过的收缩舒张和的配合使身体，靠湿润的呼吸.可根据着生在身体前端来判断首尾,靠近为前（首）。大雨过后，蚯蚓爬到地面的原因：进行。干燥的沙土地里蚯蚓会死的原因是：体壁干燥，无法进行。用手摸蚯蚓腹部感觉，因腹面有许多小突起。蚯蚓在糙纸板上比在玻璃上运动速度要。 8. 身体由许多彼此相似的环状体节构成的动物叫，如蚯蚓、沙蚕、水蛭。 9. 哺乳动物的种类很多，地球上大约有多种。除极个别种类外，都具有、、等特征.如兔、大熊猫 10. 动物：可通过自身的调节而维持体温的恒定，使体温不随外界的变化而变化的动物，包括和 .反之，体温随环境温度变化而改变的动物是动物，如蛇、昆虫等。恒温意义：减少对外界环境依赖性，扩大生活和分布范围11. 兔：体表，用呼吸，心脏腔，体循环和肺循环两条途径，体温，牙分和 (狼等肉食性动物有犬齿) ，盲肠发达(在细菌作用下，有助于植物纤维质的消化)，大脑发达，四肢灵活 12.兔与食草生活相适应的特点：①② ③ .
流化床简介 按照床层的外形分类可分为圆筒形和圆锥形流化床。圆筒形流化床反应器结构简单，制造容易，设备容积利用率高。圆锥形流化床反应器的结构比较复杂，制造比较困难，设备的利用率较低，但因其截面自下而上逐渐扩大，故也具有很多优点： 1、适用于催化剂粒度分布较宽的体系由于床层底部速度大，较大颗粒也能流化，防止了分布板上的阻塞现象，上部速度低，减少了气流对细粒的带出，提高了小颗粒催化剂的利用率，也减轻了气固分离设备的负荷。这对于在低速下操作的工艺过程可获得较好的流化质量。2、由于底部速度大，增强了分布板的作用床层底部的速度大，孔隙率也增加，使反应不致过分集中在底部，并且加强了底部的传热过程，故可减少底部过热和烧结现象。 3、适用于气体体积增大的反应过程气泡在床层的上升过程中，随着静压的减少，体积相应增大。采用锥形床，选择一定的锥角，可适应这种气体体积增大的要求，使流化更趋平稳。 按照床层中是否设置有内部构件分类可分为自由床和限制床。床层中设置内部构件的称为限制床，未设置内部构件的称为自由床。设置内部构件的目的在于增进气固接触，减少气体返混，改善气体停留时间分布，提高床层的稳定性，从而使高床层和高流速操作成为可能。许多流化床反应器都采用挡网、挡板等作为内部构件。对于反应速度快、延长接触时间不至于产生严重副反应或对于产品要求不严的催化反应过程，则可采用自由床，如石油炼制工业的催化裂化反应器便是典型的一例。 按照反应器内层数的多少分类可分为单层和多层流化床。对气固相催化反应主要采用单层流化床。多层式流化床中，气流由下往上通过各段床层，流态化的固体颗粒则沿溢流管从上往下依次流过各层分布板，如用于石灰石焙烧的多层式流化床的结构。 按是否催化反应分类分为气固相流化床催化反应器和气固相流化床非催化反应器两种。以一定的流动速度使固体催化剂颗粒呈悬浮湍动，并在催化剂作用下进行化学反应的设备是气固相流化床催化反应器，它是气固相催化反应常用的一种反应器。而在气固相流化床非催化反应器中，是原料直接与悬浮湍动的固体原料发生化学反应。
第七章生物反应器的放大与控制 生物工程技术的最终目标是为人类提供服务，创造社会和经济效益。因此，一个生物工程产品必须经历从实验室到规模化生产直至成为商品的一系列过程，其研究开发包含了实验室的小试，适当规模中试和产业规模化生产等几个阶段。随着生物产品的生产规模增大，生物加工过程中的关键设备——生物反应器也逐渐增大。生物反应器的放大是生物加工过程的关键技术之一。 从小型的实验室生物反应器到生产规模的生物反应器，离不开工艺条件和参数优化。这时，就要对生物反应器的多项参数进行检测，利用自动化技术实现生物反应过程的最优控制。 本章就生物反应器的放大与计算、生物反应过程的参数检测与控制作一阐述。 第一节生物反应器的放大 生物反应过程的工艺和设备改进的研究，首先在小型设备中进行，然后再逐渐放大到较大的设备中进行。然而在实践中往往是小罐中获得的规律和数据，常常不能在大罐中再现。这就涉及反应器放大的问题。生物反应器的放大是指将研究设备中的优化的培养结果转移到高一级设备中加以重演的技术，实际上也兼具生物反应过程放大的含义。它是生物技术开发过程中的重要组成部分，也是生物技术成果得以实现产业化的关键之一。 反应器的放大涉及内容较多。除涉及微生物的生化反应机制和生理特性外还涉及化工放大方面的内容，诸如：反应动力学，传递和流体流动的机理等。因此，它是一个十分复杂的过程。 目前反应器的放大方法主要有：经验放大法、因次分析法、时间常数法和数学模拟法。 一、经验放大法 经验放大法是依据对已有生物反应器的操作经验所建立起的一些规律而进行放大的方法。这些规律多半是定性的，仅有一些简单的、粗糙的定量概念。由于该法对事物的机理缺乏透彻的了解，因而放大比例一般较小，并且此法不够精确。但是对于目前还难进行理论解析的领域，还要依靠经验放大法。对于生物反应器来说，到目前为止，应用较多的方法也是根据经验和实用的原则进行反应器的放大和设计。下面介绍一下具体的经验放大原则： （一）几何相似放大 生物反应器的尺寸放大大多数是利用几何相似原则放大。所谓的几何相似指的是两台设备的几何形状完全相似。在几何相似放大中，放大倍数实际上就是反应器体积的增加倍数，即： （7-1） （7-2） 和（7-3） 式中——反应器的高度，m； ——反应器的内径，m； ——反应器的体积，m3； 下标“1”——-模型反应器；
流化床反应器的设计 The final edition was revised on December 14th, 2020.
年产万吨烯烃流化床反应器设计 1 操作工艺参数 反应温度为：450℃ 反应压力为：(绝压) 操作空速为：1~5h-1 MTO成型催化剂选用Sr-SAPO-34 催化剂粒径范围为：30～80μm 催化剂平均粒径为60μm 催化剂颗粒密度为1500kg/m3 催化剂装填密度为 750kg/m3 催化性能：乙烯收率，%；丙烯收率，%；总收率，%。 水醇质量比为 甲醇在450℃下的粘度根据常压下气体粘度共线图查得为μ 甲醇450℃下的密度根据理想气体状态方程估算为m3 甲醇处理量：根据催化剂的催化性能总受率为%，甲醇的用量=烯烃质量×（32/14）/烯烃的生产要求是35000t/a，甲醇的量为89385/a。 2 操作气速 最小流化速度计算
mf U R = 1000 p d ep ρ μ >mf U R = 20 p d ep ρ μ <当流体流过颗粒床层的阻力等于床层颗粒重量时，床层 中的颗粒开始流动起来，此时流体的流速称为起始流化速度，记作U mf 起始流化速度仅与 流体和颗粒的物性有关，其计算公式如下式所示： 对于 的小颗粒 ()2U 1650p p mf d g ρρμ -= （1） 对于的大颗粒 ()1/2 d U 24.5p p mf g ρρρ??-=?? ???? （2） 式中：d p 为颗粒的平均粒径；ρp ，ρ分别为颗粒和气体的密度；μ为气体的粘度假设颗粒的雷诺数R ep <20，将已知数据代入公式（1）， 校核雷诺数： 将U mf 带入弗鲁德准数公式作为判断流化形式的依据散式流化， F rmf ＜；聚式流化，F rmf ＞。 代入已知数据求得 根据判别式可知流化形式为散式流化。 颗粒的带出速度Ut 床内流体的速度等于颗粒在流体中的自由沉降速度（即颗粒的重力等于流体对颗粒的曳力）时，颗粒开始从床内带出，此时流体的速度成为颗粒的带出速度U t 其最大气速不能超过床层最小颗粒的带出速度U t ，其计算公式如下式所示： 当U R = 0.4 d p t ep ρ μ <时， 2U 18d g p p t ρρμ??- ???= （3）
动物细胞培养生物反应器的操作模式 米力 第四军医大学细胞工程中心，国家863西安细胞工程基地 陕西西安，710032 动物细胞培养工艺的选择首先考虑的重要一点是该产品所涉及的生物反应器系统。选择反应器系统也就是选择产品的操作模式，操作模式选择将决定该产品工艺的产物浓度、杂质量和形式、底物转换度、添加形式、产量和成本，工艺可靠性等。与许多传统的化学工艺不同，动物细胞反应器设备占整个工艺资金总投入的主要部分（＞50%），也就是说动物细胞培养工艺的选择主要部分是生物反应器系统的选择。选择反应器系统及培养工艺时，必须对工艺的整体性进行全面考虑，主要包括以下几个方面：细胞株及生长形式、产物表达量和稳定性，培养基质及代谢物，产物分离和纯化难度等。 动物细胞大规模培养的生物反应器操作模式，一般分为分批式操作（batch）、流加式操作（Fed-batch）、半连续式操作（semi-continuous）、连续式操作（continuous）和灌流式操作（perfusion）五种操作模式。 1. 批式操作（batch culture） 批式操作是动物细胞规模培养发展进程中较早期采用的方式，也是其它操作方式的基础。该方式采用机械搅拌式生物反应器，将细胞扩大培养后，一次性转入生物反应器内进行培养，在培养过程中其体积不变，不添加其它成分，待细胞增长和产物形成积累到适当的时间，一次性收获细胞、产物、培养基的操作方式。 该方式的特点:(1) 操作简单。培养周期短，染菌和细胞突变的风险小。反应器系统属于封闭式，培养过程中与外部环境没有物料交换，除了控制温度、pH值和通气外，不进行其他任何控制，因此操作简单，
第七章 流化床反应器 1.所谓流态化就是固体粒子像_______一样进行流动的现象。（流体） 2.对于流化床反应器，当流速达到某一限值，床层刚刚能被托动时，床内粒子就开始流化起来了，这时的流体空线速称为_______。（起始流化速度） 3.对于液—固系统的流化床，流体与粒子的密度相差不大，故起始流化速度一般很小，流速进一步提高时，床层膨胀均匀且波动很小，粒子在床内的分布也比较均匀，故称作_______。（散式流化床） 4.对于气—固系统的流化床反应器，只有细颗粒床，才有明显的膨胀，待气速达到_______后才出现气泡；而对粗颗粒系统，则一旦气速超过起始流化速度后，就出现气泡，这些通称为_______。（起始鼓泡速度、鼓泡床） 5.对于气—固系统的流化床反应器的粗颗粒系统，气速超过起始流化速度后，就出现气泡，气速愈高，气泡的聚并及造成的扰动亦愈剧烈，使床层波动频繁，这种流化床称为_______。（聚式流化床） 6.对于气—固系统的流化床反应器，气泡在上升过程中聚并并增大占据整个床层，将固体粒子一节节向上推动，直到某一位置崩落为止，这种情况叫_______。（节涌） 7.对于流化床反应器，当气速增大到某一定值时，流体对粒子的曳力与粒子的重力相等，则粒子会被气流带出，这一速度称为_______。（带出速度或终端速度） 8.对于流化床反应器，当气速增大到某一定值时，流体对粒子的_______与粒子的_______相等，则粒子会被气流带出，这一速度称为带出速度。（曳力、重力） 9.流化床反应器的mf t u u /的范围大致在10～90之间，粒子愈细，比值_______，即表示从能够流化起来到被带出为止的这一范围就愈广。（愈大） 10.流化床反应器中的操作气速0U 是根据具体情况定的，一般取流化数mf U U 0在_______范围内。（1.5～10） 11.对于气—固相流化床，部分气体是以起始流化速度流经粒子之间的空隙外，多余的气体都以气泡状态通过床层，因此人们把气泡与气泡以外的密相床部分分别称为_______与_______。（泡相、乳相） 12.气—固相反应系统的流化床中的气泡，在其尾部区域，由于压力比近傍稍低，颗粒被卷了进来，形成了局部涡流，这一区域称为_______。（尾涡） 13.气—固相反应系统的流化床中的气泡在上升过程中，当气泡大到其上升速度超过乳相气速时，就有部分气体穿过气泡形成环流，在泡外形成一层所谓的_______。（气泡云） 14.气—固相反应系统的流化床反应器中的气泡，_______和_______总称为气泡晕。（尾涡、气泡云） 15.气—固相反应系统的流化床中，气泡尾涡的体积W V 约为气泡体积b V 的_______。（1/3） 16.气—固相反应系统的流化床，全部气泡所占床层的体积分率b δ可根据流化床高f L 和起 始流化床高mf L 来进行计算，计算式为=b δ_______。（f mf f L L L -） 17.在气—固相反应系统的流化床中设置分布板，其宗旨是使气体_______、_______、_______和_______为宜。（分布均匀、防止积料、结构简单、材料节省） 18.在流化床中设计筛孔分布板时，可根据空床气速0u 定出分布板单位截面的开孔数 or N =_______。（or or u d u 20 4） 19.在流化床中设计筛孔分布板时，通常分布板开孔率应取约_______，以保证一定的压降。（1%） 20.在流化床中为了传热或控制气—固相间的接触，常在床内设置内部构件，以垂直管最为常用，它同时具有_______，_______并甚至_______的作用。（传热、控制气泡聚、减少颗粒
动物细胞培养生物反应器的操作模式
动物细胞培养生物反应器的操作模式 米力 第四军医大学细胞工程中心，国家863西安细胞工程基地 陕西西安，710032 动物细胞培养工艺的选择首先考虑的重要一点是该产品所涉及的生物反应器系统。选择反应器系统也就是选择产品的操作模式，操作模式选择将决定该产品工艺的产物浓度、杂质量和形式、底物转换度、添加形式、产量和成本，工艺可靠性等。与许多传统的化学工艺不同，动物细胞反应器设备占整个工艺资金总投入的主要部分（＞50%），也就是说动物细胞培养工艺的选择主要部分是生物反应器系统的选择。选择反应器系统及培养工艺时，必须对工艺的整体性进行全面考虑，主要包括以下几个方面：细胞株及生长形式、产物表达量和稳定性，培养基质及代谢物，产物分离和纯化难度等。 动物细胞大规模培养的生物反应器操作模式，一般分为分批式操作（batch）、流加式操作（Fed-batch）、半连续式操作（semi-continuous）、连续式操作（continuous）和灌流式操作（perfusion）五种操作模式。 1. 批式操作（batch culture） 批式操作是动物细胞规模培养发展进程中较早期采用的方式，也是其它操作方式的基础。该方式采用机械搅拌式生物反应器，将细胞扩大培养后，一次性转入生物反应器内进行培养，在培养过程中其体积不变，不添加其它成分，待细胞增长和产物形成积累到适当的时间，一次性收获细胞、产物、培养基的操作方式。
该方式的特点:(1) 操作简单。培养周期短，染菌和细胞突变的风险小。反应器系统属于封闭式，培养过程中与外部环境没有物料交换，除了控制温度、pH值和通气外，不进行其他任何控制，因此操作简单，容易掌握；(2)直观的反应细胞生长代谢的过程。由于培养期间细胞的生长代谢是在一个相对固定的营养环境，不添加任何营养成分,因此可直观的反应细胞生长代谢的过程,是动物细胞工艺基础条件或"小试"研究常用的手段；(3)可直接放大。由于培养过程工艺简单，对设备和控制的要求较低，设备的通用性强，反应器参数的放大原理和过程控制，比较其它培养系统较易理解和掌握，在工业化生产中分批式操作是传统的、常用的方法，其工业反应器(Genetech)规模可达12000L。 分批培养过程中，细胞的生长分为五个阶段：延滞期、对数生长期、减速期、平稳期和衰退期，见图1。分批培养的周期时间多在3~5天，细胞生长动力学表现为细胞先经历对数生长期（48~72h）细胞密度达到最高值后，由于营养物质耗劫或代谢毒副产物的累积细胞生长进入衰退期进而死亡，表现出典型的生长周期。收获产物通常是在细胞快要死亡前或已经死亡后进行。 图1 分批式培养动物细胞生长曲线

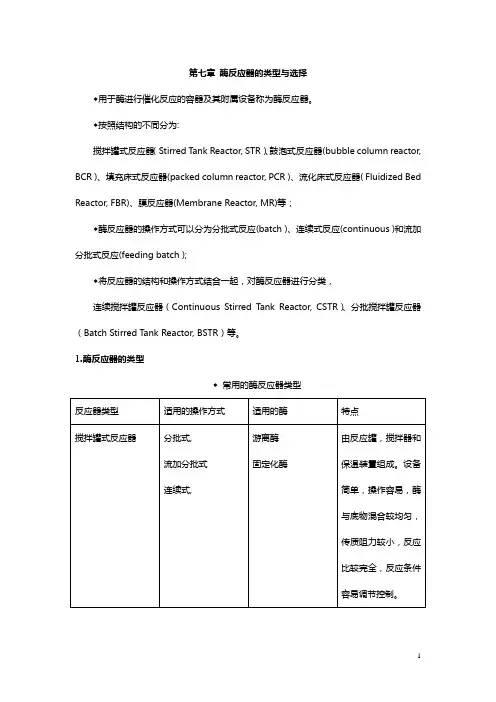

第七章酶反应器的类型与选择 ◆用于酶进行催化反应的容器及其附属设备称为酶反应器。 ◆按照结构的不同分为: 搅拌罐式反应器（Stirred T ank Reactor, STR）、鼓泡式反应器(bubble column reactor, BCR )、填充床式反应器(packed column reactor, PCR )、流化床式反应器( Fluidized Bed Reactor, FBR)、膜反应器(Membrane Reactor, MR)等； ◆酶反应器的操作方式可以分为分批式反应(batch )、连续式反应(continuous )和流加分批式反应(feeding batch ); ◆将反应器的结构和操作方式结合一起，对酶反应器进行分类， 连续搅拌罐反应器（Continuous Stirred Tank Reactor, CSTR）、分批搅拌罐反应器（Batch Stirred Tank Reactor, BSTR）等。 1.酶反应器的类型 ◆常用的酶反应器类型
