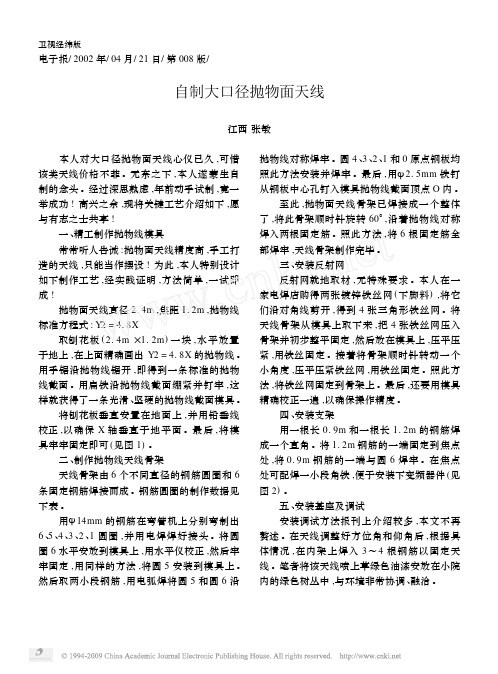

卫视经纬版
电子报/2002年/04月/21日/第008版/
自制大口径抛物面天线
江西张敏
本人对大口径抛物面天线心仪已久,可惜该类天线价格不菲。无奈之下,本人遂蒙生自制的念头。经过深思熟虑,年前动手试制,竟一举成功!高兴之余,现将关键工艺介绍如下,愿与有志之士共享!
一、精工制作抛物线模具
常常听人告诫:抛物面天线精度高,手工打造的天线,只能当作摆设!为此,本人特别设计如下制作工艺,经实践证明,方法简单,一试即成!
抛物面天线直径2.4m,焦距1.2m,抛物线标准方程式:Y2= 4.8X
取刨花板(2.4m 1.2m)一块,水平放置于地上,在上面精确画出Y2= 4.8X的抛物线。用手锯沿抛物线锯开,即得到一条标准的抛物线截面。用扁铁沿抛物线截面绷紧并钉牢,这样就获得了一条光滑、坚硬的抛物线截面模具。
将刨花板垂直安置在地面上,并用铅垂线校正,以确保X轴垂直于地平面。最后,将模具牢牢固定即可(见图1)。
二、制作抛物线天线骨架
天线骨架由6个不同直径的钢筋圆圈和6条固定钢筋焊接而成。钢筋圆圈的制作数据见下表。
用 14mm的钢筋在弯管机上分别弯制出6、5、4、3、2、1圆圈,并用电焊焊好接头。将圆圈6水平安放到模具上,用水平仪校正,然后牢牢固定,用同样的方法,将圆5安装到模具上。然后取两小段钢筋,用电弧焊将圆5和圆6沿抛物线对称焊牢。圆4、3、2、1和0原点钢板均照此方法安装并焊牢。最后,用 2.5mm铁钉从钢板中心孔钉入模具抛物线截面顶点O内。
至此,抛物面天线骨架已焊接成一个整体了,将此骨架顺时针旋转60,沿着抛物线对称焊入两根固定筋。照此方法,将6根固定筋全部焊牢,天线骨架制作完毕。
三、安装反射网
反射网就地取材,无特殊要求。本人在一家电焊店购得两张镀锌铁丝网(下脚料),将它们沿对角线剪开,得到4张三角形铁丝网。将天线骨架从模具上取下来,把4张铁丝网压入骨架并初步整平固定,然后放在模具上,压平压紧,用铁丝固定。接着将骨架顺时针转动一个小角度,压平压紧铁丝网,用铁丝固定。照此方法,将铁丝网固定到骨架上。最后,还要用模具精确校正一遍,以确保操作精度。
四、安装支架
用一根长0.9m和一根长1.2m的钢筋焊成一个直角。将1.2m钢筋的一端固定到焦点处,将0.9m钢筋的一端与圆6焊牢。在焦点处可配焊一小段角铁,便于安装下变频器件(见图2)。
五、安装基座及调试
安装调试方法报刊上介绍较多,本文不再赘述。在天线调整好方位角和仰角后,根据具体情况,在内架上焊入3~4根钢筋以固定天线。笔者将该天线喷上草绿色油漆安放在小院内的绿色树丛中,与环境非常协调、融洽。
