网络综合实验报告

网络综合实验报告
网络综合实验报告

专业综合实验报告

课程名称:专业综合实验课题名称:校园网—接入层和汇聚

层姓名:

班级:带教老师:

报告日期: 2013.12.9--2013.12.13

电子信息学院

目录

一、综合实验的目的和意义 (4)

二、综合实验的内容 (5)

2.1 校园网需求分

析 (5)

2.2校园网规划............................................................................... ...... 7 2.3网络技术指导与测试分

析 ............................................................ 9 三、综合实验的步骤与方法 .. (17)

3.1项目需求分

析 .............................................................................

17 3.2制定网络工程项目实施目标方案 (17)

四、综合实验的要点 ..................................... 18 五、小组分

工 ........................................... 19 六、结果分析与实验体会.................................. 19 七、问

题 ............................................... 20 参考文

献 (21)

前言

通过专业综合实验,使学生在掌握了网络工程专业的理论知识和实践知识的前提下,能够完成从网络设备的选型、配置、设计、施工、组建,到测试、管理、维护、应用、开发等一系列贯穿网络工程全过程所有实验

任务。同时,也使得每个学生能够满足网络工程专业的“建好网、管好网、用好网”的四年培养目标。因此,专

业综合实验对学生的网络工程能力培养具有重要的作用和意义。

一、综合实验的目的和意义

《专业综合实验》课程是网络工程及相关计算机专业学生的一门实践课程,本课程旨在计算机网络的理论知识和实践知识的结合下教授学生设计,构建和维护计算机网络的知识技能。同时对于学生掌握计算机网络的

基础理论和过程,对于熟悉网络构建和管理的技术和方法也是一个非常重要的检测,对学生的计算机应用能力

的培养具有重要的作用和意义。

通过专业综合实验,使学生在掌握了网络工程专业的理论知识和实践知识的前提下,能够完成从网络设备的选型、配置、设计、施工、组建,到测试、管理、维护、应用、开发等一系列贯穿网络工程全过程所有实验

任务。同时,也使得每个学生能够满足网络工程专业的“建好网、管好网、用好网”的四年培养目标。因此,专

业综合实验对学生的网络工程能力培养具有重要的作用和意义。

本课程要求学生综合所有计算机网络课程的相关知识,包括:计算机网络的基本理论和方法、网络的构建、交换机路由器的配置以及各种网络服务的配置、网络安全工程的设计与实现、网络编程技术的应用等内容。网

络工程专业综合实验课程旨在为想要进入网络行业发展的学生,以及为学生提供更多的实践技能,为就业增加

筹码。

课程内容结合思科认证的ccna,security ccna ,ccnp课程部分较为实用的技术,这些技术目前在

企业中在广泛的应用。课程主要特点贴近当前网络的实际需求环境。操作性和实践性比较强。学生完成本课程

后可以完成对中小企业网络的设计与实施。

二、综合实验的内容

目前,每个学校都建有校园网络,这些网络大都是千兆校园网络。本综合实验的内容将从千兆校园网络的建设要求、建设规划、设备选择、系统集成以及设备调试等方面,展示一个千兆校园网络的建设过程,详细介

绍关于交换机和路由器的相关知识,以达到综合利用本书所学知识的目的。

2.1 校园网需求分析

1.校园建筑分布

某学校的校园分布如图2.1所示,包括办公楼、教学楼、学生宿舍、二级学院、远程分校等。除了远程

分校外,其他建筑与网络中心的距离都在2km以内。篇二:计算机网络综合实验报告

华北科技学院计算机系综合性实验

实验报告

课程名称计算机网络技术

实验学期 2010 至 2011 学年第二学期

学生所在系部管理系

年级 2009级专业班级电商b092

学生姓名刘伟学号 200904064221

任课教师陈振国

实验成绩

计算机系制

《计算机网络技术》课程综合性实验报告

篇三:计算机网络综合实验报告

××大学校园网解决方案

一、需求分析

建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心,以现代网络技术为依托,技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络,将学校的各种pc机、工作站、终端设备和局域网连接

起来,并与有关广域网相连,在网上宣传自己和获取internet网上的教育资源。形成结构合理,内外沟通的校园计算机系统,在此基础上建立满足教学、研究和管理工作需要的软硬件环境,开发各类信息库和应用系统,为学校各类人员提供充分的网络信息服务。系统总体设计将本着总体规划、分步实施的原则,充分体现系统的

技术先进性、高度的安全可靠性,同时具有良好的开放性、可扩展性、冗余性。本着为学校着想,合理使用建

设资金,使系统经济可行。

具体包括下以几个方面:

1、内网络能够高速访问ftp服务器现在或上传文件实现资源共享功能,实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。可以下载和上传资料文件,访问速度可以对指定的用

户进行级别的划分。

2、建设web服务器对外实现信息发布,对内实现教学教务管理。网站发布学校新闻、通知、学校的活动等相关内容。实现学生能够在网上进行成绩查询、网上报名、网上评教等功能;以及教师的信息查询、教学数

据上传等。

3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。

4、实现内网划分多个vlan,实现校园内不同校区,不同楼宇,不同楼层的多客户接入。

5、内部实现pc间实现高速互访,同时可以访问互联网。网络内同一ip段内的pc机可以通过网上邻居

实现高速互访,传送资料文件等,解决不同楼宇,不同楼层之间通过移动存储设备传送数据费时、费力的问题。

6、内部用户的qos管理,实现用户的分级管理功能,对用户下载和上传做相应的带宽限制。对校园网络

中的流量实现有效控制,对校园内的重要数据量可靠、稳定的传输如:语音、视频会议等的延迟和阻塞的敏感。

应用服务:

电子邮件服务(e-mail):内部e-mail系统

文件传输服务(ftp)、远程登录服务(telnet):提供资源共享电子公告板牌服务(bbs):信息发布

二、网络规划

核心层考虑到核心层应该具有数据快速转发、路由等主要功能,采用cisco 6500系列三层交换机,配

置第三层路由功能模块。核心层节点间可通过若干千兆端口以channel方式互联,每个核心层节点通过千兆

端口与所有汇聚层cisco catalyst 3750三层千兆以太网交换机互联,组成星形结构,有助于获得安全保障,同时可提高带宽,以便为用户提供安全高速的数据传输通道。

区域汇聚层采用cisco catalyst 3750三层全千兆以太网交换机,区域汇

聚交换机以双千兆光纤与核心交换机相连,实现接入层与核心层之间的高速、高效中继,提高校园网系统

的结构化层次和可管理性;

接入层接入层直接面对用户,可在汇接层交换机下采用若干支持802.1q或isl vlan功能的二层交换机,在二层交换机上延伸汇接层交换机的vlan,从而将用户划分在不同的子网里,防止ip地址欺骗,一方面

为了安全,一方面便于计费。

固定安装的线速快速以太网桌面交换机cisco catalyst 2950系列,可以为局域网(lan)提供极佳

的性能和功能。这些独立的、10/100自适应交换机能够提供增强的服务质量(qos)和组播管理特性,所有

的这些都由易用、基于web的cisco集群管理套件(cms)和集成cisco ios软件来进行管理。带有

10/100/1000 baset上行链路的cisco catalyst 2950 铜线千兆位,能够利用现有的5类铜线从快速

以太网升级到更高性能的千兆位以太网主干。

以线速性能将终端工作站连接到lan。

校园网vlan的划分和ip地址规划

核心层设备端口分配表:

设备型号:核心层cisco6509交换

连接设备:

路由器cisco3745 (一个)分配端口:1-4端口;教学区cisco3750 (两个)分

配端口:5-12端口;

行政区cisco3750 (两个)分配端口:13-20端口; 学生宿舍cisco3750 (两个)分

配端口:21-30端口; 实验区cisco3750 (两个)分配端口:31-38端口; 服务器群cisco3750 (两个)分配端口:39-46端口; 核心层cisco6509之间(两个)分配端口:47-54端口。汇聚层

设备端口分配表:

设备型号:教学区汇聚层cisco3750交换机连接设备:

第一教学楼cisco2950(四层)分配端口:1-8 vlan:40 第二教学楼cisco2950(四层)分

配端口:9-16 vlan:41 第三教学楼cisco2950(四层)分配端口:17-24 vlan:42 第四教学楼cisco2950(四层)分配端口:25-32 vlan:43 第五教学楼cisco2950(四层)分配端口:33-40

vlan:44 核心层交换机6509(两个)分配端口:41-46 汇聚层交换机cisco 3750之间分配端

口:47-48 设备型号:行政区汇聚层cisco3750交换机连接设备:

行政楼cisco2950 (五层) 分配端口:1-10 vlan:30 图书馆cisco2950 (五

层) 分配端口:11-20 vlan:31 电子阅览室cisco2950 (五层) 分配端口:21-30 vlan:

32 信息大楼cisco2950 (五层) 分配端口:31-40 vlan:33 核心层交换机6509 (两个)

分配端口:41-44 汇聚层交换机cisco 3750之间分配端口:45-48 设备型号:学生宿舍汇聚层

cisco3750交换机

宿舍楼1 cisco2950 (48端口两层一个)分配端口:1-3 vlan:10 宿舍楼2 cisco2950

(48端口两层一个)分配端口:4-6 vlan:

11 . . . .

. . . .

.

宿舍楼14 cisco2950 (48端口两层一个)分配端口:40-42 vlan:24 核心层交换机6509

(两个)分配端口:43-46 汇聚层交换机cisco 3750之间分配端口:47-

48 设备型号:实验汇聚层cisco3750交换机连接设备:

实验楼1 cisco2950 (五层) 分配端口:1-15 vlan:51 实验楼2 cisco2950 (五层) 分配端口:16-30 vlan:52 实验楼3 cisco2950 (五层) 分配端口:31-42 vlan:53 核心

层交换机6509(两个)分配端口:43-46 汇聚层交换机cisco 3750之间分配端口:47-48 ip地址规划

1、各楼层ip地址具体分配如下:

第一教学楼 1-4层 ip地址: 10.20.1.0/24 第二教学楼 1-4层 ip地址:

10.20.2.0/24 第三教学楼 1-4层 ip地址: 10.20.3.0/24 第四教学楼 1-4层

ip地址: 10.20.4.0/24 第五教学楼 1-4层 ip地址: 10.20.5.0/24 行政楼

1-5层 ip地址: 10.30.1.0/24 信息大楼 1-5层 ip地址: 10.30.2.0/24 图书馆

1-5层 ip地址: 10.30.3.0/24 电子阅览室 1-5层 ip地址: 10.30.4.0/24 宿舍楼1 1-6层 ip地址: 10.1.0.0/16 宿舍楼2 1-6层 ip地址: 10.2.0.0/16 宿舍楼3 1-6层 ip地址: 10.3.0.0/16 宿舍楼4 1-6层 ip地址: 10.4.0.0/16 宿舍楼5 1-6层 ip地址: 10.5.0.0/16 宿舍楼6 1-6层 ip地址: 10.6.0.0/16 宿舍楼7 1-6层 ip地址: 10.7.0.0/16 宿舍楼8 1-6层 ip地址: 10.8.0.0/16 宿舍楼9 1-6层 ip地址: 10.9.0.0/16 宿舍楼10 1-6层 ip地址: 10.10.0.0/16 宿舍楼

11 1-6层 ip地址: 10.11.0.0/16 宿舍楼12 1-6层 ip地址:

10.12.0.0/16 宿舍楼13 1-6层 ip地址: 10.13.0.0/16 宿舍楼14 1-6层

ip地址: 10.14.0.0/16 实验楼1 1-5层 ip地址: 10.40.1.0/24 实验楼2

1-5层 ip地址: 10.40.2.0/24 实验楼3 1-5层 ip地址: 10.40.3.0/24 内部

服务器 ip地址: 10.50.1.0/24

2、核心层与汇聚层ip地址规划:

核心层两台cisco 6509之间路由ip为:10.1.1.1/30和10.1.1.2/30;

网段10.1.3.0/29:

核心层cisco 6509(1):10.1.3.1/29 核心层cisco 6509(2):10.1.3.2/29

防火墙cisco pix-525-ur-bun: 10.1.3.3/29 10.1.3.4/29 网段10.1.4.0/30

cisco 3745路由器:10.1.4.1/30

防火墙cisco pix-525-ur-bun:10.1.4.1/30 4、各楼层管理设备地址:

表3.5

路由协议:

校园网设计中将采用ospf协议,其中核心层两台路由交换机cisco6509为骨干区域;教学区、行政区、学生宿舍和实训实验区汇聚层路由交换机cisco3750为普通区域。每个建筑物内的域边界路由交换机向位于

校园骨干网上的其它建筑物的域边界路由交换机广播本域的概要信息。路由策略:篇四:计算机网络综合性

实验报告

华南农业大学信息(软件)学院

《计算机网络》综合性、设计性实验成绩单

开设时间:2013学年第2学期

目录

一、网络背景 (4)

二、网络需求 (5)

三、网络规划 (6)

四、交换机配置 (10)

五、路由器配置 (16)

六、总结 (25)

一、背景

为了适应业务的发展和国际化的需要,积极参与国家信息化进程,提高管理水平,展现全新的形象,某厂准备建立一个现代化的机构内部网,实现信息的共享、协作和通讯,并和属下个部门互连,并在此基础上开发

建设现代化的企业应用系统,实现智能型、信息化、快节奏、高效率的管理模式。

在本方案中,我们借鉴了大型高端网络系统集成的经验,充分利用当今最成熟、最先进的网络技术,对该信息网络系统的建设与实施提出方案。

二、企业需求

1.从企业对信息的需求来看

面对着激烈的市场竞争,公司对信息的收集、传输、存储、查询以及预测决策等工作量越来越大,原来的电脑只是停留在单机工作模式,各科室间的数据不能实现共享,致使工作效率大大下降,纯粹的手工管理方式

和手段已不能适应需求,这将严重妨碍公司的生存和发展。社会进步要求企业必须改变现有的落后管理体系、

管理方法和手段,建立现代企业的新形象,建议本企业的自动化管理信息系统,以提高管理水平,增加经济和

社会效益。

2.从企业管理和业务发展的角度出发

通过网络对网络资源的共用来改善企业内部和企业与客户之间的信息交流方式。满足业务部门对信息存储、检索、处理和共享需求,使企业能迅速掌握瞬息万变的市场行情,使企业信息更有效地发挥效力;提高办

公自动化水平,提高工作效率,降低管理成本,提高企业在市场上的竞争力;通过对每项业务的跟踪,企业管

理者可以了解业务进展情况,掌握第一手资料,以及掌握市场动态,为企业提供投资导向信息,为领导决策者

提供数据支持;通过企业内部网建议,企业各业务部门可以有更方便的交流沟通,管理者可随时了解每一位

员工的情况,并加强对企业人力资源合理调度,切实做到系统的集成化设计,使原有的设备、资源得到有效利用。

三、网络规划

企业网络由多种完成不同功能的网络设备组成,包括路由器、交换机、internet接入设备、防火墙等以及各种服务器。企业内部网络采用共享或交换式以太网,通过ddn、isdl/psdn等方式,选择中国科研教育

网接入到internet,企业之间通过国际互联网的方式互相连接,同时采取相应的措施,确保通讯数据的安全、

保密。系统运行要安全可靠,故障小。

1.拓扑图

2.vlan划分

根据企业的实际需求,属于同一部门的工作人员可能在不同的建筑物中,但需要在一个逻辑子网中,网络

站点的增减,人员的变动,无论从网络管理,还是用户的角度来讲,都需要虚拟网技术的支持。因此在网络的

主干中要支持三层交换及vlan的划分。在整个网络中使用虚拟网技术,以提高网络的安全和灵活性。

3.ip 篇五:2014计算机网络综合实验报告

华南农业大学信息(软件)学院

《计算机网络》综合性、设计性实验成绩单

开设时间:2014学年第二学期

目录

一、实验目

的 .............................................................................. .. (3)

二、实验要

求 .............................................................................. .. (3)

三、实验原理分

析 .............................................................................. (4)

1、路由算法原

理 .............................................................................. (4)

2、acl控制列表原

理 .............................................................................. (5)

3、acl功能作

用 .............................................................................. .. (5)

四、流程图............................................................................... .. (6)

五、配置过

程 .............................................................................. .. (7)

1配置路由器ip地址............................................................................... (7)

2配置pc机ip地

址 .............................................................................. (8)

3.路由器配置ospf 1 协

议 .............................................................................. . (9)

4.在r6上配置

acl ............................................................................ . (10)

六、测试与分

析 .............................................................................. .. (10)

1、最终结果展

示 .............................................................................. . (10)

七、体会............................................................................... .. (11)

实验报告

一、实验目的

《计算机网络》是计算机各个专业的重要的专业基础课,通过本综合性、设计性实验使学生进一步巩固课堂所学,全面熟悉、掌握计算机网络的基本原理,进一步提高网络工程、网络应用的能力。

(1)理解路由器的工作原理。

(2)理解路由协议的分类。

(3)掌握查看路由器的路由表信息的方法。

(4了解acl是如何通过对某些数据流进行过滤达到实现基本网络安全的目的的手段之一

(4)提高在实体机器上的操作能力。

(5)通过本实验固课堂所学,全面熟悉、掌握计算机网络的基本原理和技术,进一步提高网络工程、网

络应用的能力。

二、实验要求

本实验希望是pc6所在网段无法访问路由器r6,而只允许主机pc7访问路由器r6的telnet 服务。

图1

预先分配好各个路由器和pc机的配置信息。根据图1所示的网络做出网络规划配置好路由器各端口地址和各结点网络地址。配置路由协议,使r5、r6和r8三个路由器以及电脑之间能够互相联通。

三、实验原理分析

1、路由算法原理

当路由器的某个接口收到一个包时,路由器会读取包中相应的目标的逻辑地址的网络部分,然后在路由表

中进行查找。如果在路由表中找到了目标地址的路由条目,则把包转发到路由器的相应接口;如果在路由表中

没有找到目标地址的路由条目,那么,如果路由器配置了默认路由的话,就根据默认路由的配置转发到路由器

的相应接口,如果路由器中没有配置默认路由,则将该包丢弃,并返回不可达信息。这就是数据路由的过程,

可见路由是路由器根据自己的路由表进行

的,其间经过了路由选择和路由转发的过程,从路由器的一个接口“路由”到另一个接口。

2.acl控制列表原理

1.通配符掩码:一个32比特位的数字字符串,它规定了当一个ip地址与其他的ip地址进行比较时,

该ip地址中哪些位应该被忽略。通配符掩码中的“1”表示忽略ip地址中对应的位,而“0”则表示

该位必须匹配。两种特殊的通配符掩码是“255.255.255.255”和“0.0.0.0” ,前者等价于关键字“any” ,而后者等价于关键字“host” ;

2.inbound和 outbound:当在接口上应用访问控制列表时,用户要指明访问控制列表是应用于流

入数据还是流出数据。

3.acl功能作用

1.拒绝或允许流入(或流出)的数据流通过特定的接口;

2.为ddr应用定义感兴趣的数据流;

3.过滤路由更新的内容;

4.控制对虚拟终端的访问;

5.提供流量控制。

6.

网络综合实训报告

网络综合实训报告 网络综合实训报告 篇一: 网络综合实训报告 西安航空职业技术学院 网络综合实训课程 课程设计说明书 设计题目: 学校网络综合设计 专业: 网 班级学号: 02211 姓名: 赵 指导教师: 杨婵 201X 年 05 月 21 日 教务处印制 西安航空职业技术学院 课程设计任务书 课题名称:

设计内容: 1.综合布线及网络拓扑的设计 服务器的配置与调试 3.路由器级交换机的配置 4.网络安全技术的应用 技术条件或要求: 能实现局域网的互通,各个vlan间能相互访问整个局域网能访问外网。 指导教师(签名): 教研室主任(签名): 开题日期: 年月 12日完成日期: 年月 23 日 篇二: 网路工程专业综合实验报告 专业综合实验报告 课程名称: 专业综合实验课题名称: 校园网—接入层和汇聚层姓名: 班级: 带教老师:报告日期: 201X.1 9--201X.1

电子信息学院 目录 一、综合实验的目的和意义 5 2校园网规划. 7 3网络技术指导与测试分析 9 三、综合实验的步骤与方法 . 六、结果分析与实验体会.. 1 1.1 网络设计与实践的实训意义 .. 3 3项目3-永久链路模块端接 . 38 4.1项目1-WWW服务配置 .. 38 4.2项目2-电子邮件服务配置 .. 55 参考文献 0 实训报告 .. 4 3.校园网功能需求 5 (二)网络规划与设计 .. 6 1.网络拓扑图. 10 (三)服务器配置 .. 20 五、实训结果 26 六、实训总结及体会 26 实训报告 一、实训目的 本次实训其目的主要是为了培养学生的实际动手操作与实践能力,增 强学生的团队合作意识。通过模拟案例形式密切联系实际,潜移默化

网络拓扑实验报告

《计算机网络》 网络拓扑结构 学院名称:计算机与信息工程学院专业名称:计算机科学与技术 年级班级: 姓名: 学号:

计算机与信息技术学院综合性、设计性实验报告 课程名称计算机网络指导教师 学号姓名 实验地点计科楼414实验时间2013.12.09 项目名称网络拓扑结构实验类型设计性 一、实验目的 通过对网络设备的连通和对拓扑的分析,加深对常见典型局域网拓扑的理解;通过路由建立起网络之间的连接,熟悉交换机、路由器的基本操作命令,了解网络路由的设计与配置。 二、实验仪器或设备 二层交换机五台、三层交换机一台,路由器两台,学生实验主机五台及一台服务器。 三、总体设计(设计原理、设计方案及流程等) 假设某校园网通过1台三层交换机连到校园网出口路由器,路由器再和校园外的 一台路由器相接,现做适当配置,实现校园网内部主机与校园网外部主机的相互通信。 实验拓扑图:

四、实验步骤(包括主要步骤、代码分析等) 三层交换机上配置vlan及IP地址,进行端口划分:Switch(config)#vlan 2 exit vlan 3 exit vlan 4 exit vlan 5 exit Switch(config)#int vlan 2 ip add 210.42.242.1 255.255.255.0 no sh exit int vlan 3 ip add 210.42.243.1 255.255.255.0 no sh exit int vlan 4 ip add 210.42.244.1 255.255.255.0 no sh exit int (f0/2) sw mod acc sw acc vlan 2 exit int (f0/3) sw mod acc sw acc vlan 3 exit int range(f0/4-5) sw mod acc sw acc vlan 4 exit int (f0/1) sw mod acc sw acc vlan 5 exit int vlan 5 ip add 192.168.1.2 255.255.255.0 no sh exit 配置DHCP:

复杂网络实验报告

复杂网络实验报告 姓名:韦亚勇 学号:152311 专业:计算机技术 时间:2016年1月6日

实验一 【名称】:规则网络 【数据来源】:教研室网络拓扑 【可视工具】:Gephi 【作品简介】:自然界中存在的大量复杂系统都可以通过形形色色的网络加以描述。例如,计算机网络可以看做是计算机通过通信介质如光缆、双绞线、同轴电缆等相互连接形成的网络;神经系统可以看做是大量神经细胞通过神经纤维相互连接形成的网络。类似的还有电力网络社会关系网络,交通网络等。 对社会网络最早研究的是数学界,其基本的理论是图伦。在网络中,两点之间的距离被定义为连接两点的最短路径所包含的边的数目,把所有节点对的距离求平均,就得到了网络的平均距离。 从网络的拓扑结构来看,常见的规则网络模型有邻近耦合网络,星型网络,以及完全网络。下面我将以星型网络进行分析。 星型网络中中心节点代表的是交换机,其余节点代表的是主机。边代表的是双绞线。 星型网络具有以下优点:容易实现、节点扩展、移动方便、维护容易、采用广播信息传送方式、网络传输数据快。 【研究目的】:进一步了解星型网络结构的特点,加深对规则网络的认识,利用网络分析工具分析规则网络特点。

星型网络图: 由网络分析工具统计出以下结果:

实验二 【名称】:随机网络 【数据来源】:数据堂:.datatang./data/772 【可视工具】:Gephi 【作品简介】:一个客观系统的动态运行过程,可以看做是系统之间的转移过程,当系统从一种状态转移到另一种或多种状态去时,可以取不通的概率。对网络系统来说,可以理解为从某一节点转移到其他可节点时具有不同的概率。具有这个特征的网络,我们称之为随机网络。 传统的随机网络(如ER模型),尽管连接是随机设置的,但大部分节点的连接数目会大致相同,即节点的分布方式遵循钟形的泊松分布,有一个特征性的“平均数”。连接数目比平均数高许多或低许多的节点都极少,随着连接数的增大,其概率呈指数式迅速递减。故随机网络亦称指数网络。 该网络中,每个节点代表了参加美国2000年橄榄球赛季的高校代表队,连接两个节点之间的边则表示相应的两支球队之间至少曾有过一场比赛。粗边表示两队有两场比赛,也就是半决赛或者决赛时两队又进行了一场比赛。 【研究目的】:了解随机网络在社会领域中的应用,利用网络分析工具分析随机网络特点。

网络工程综合实验 实验报告(H3C路由器基础)

网络工程综合实验实验报告 课程名称网络工程综合实验 实验名称_____H3C路由器基础______ 学生学院自动化学院 ___ 专业班级__ 网络一班_________ 学号3108001217 学生姓名_______ 李亮 _____ 指导教师________张钢 _______ 2011 年12 月

一.实验目的 1.掌握H3C路由器的连接和基本配置方法。 2.理解路由器的基本功能。 二.实验原理和拓扑 图2.1 Telnet方式登录路由器的拓扑结构图 图2.2 路由器端口IP地址配置测试 三.实验内容 1.路由器的外部接口识别。 2.各种连接线型号的识别。 3.路由器的用户配置接口(参见H3C Router Ref的入门2.1.1和2.1.2) 3.1 通过Console口连接配置 3.2 通过Telnet远程登录配置(两种登录方式都要做一次!) 4.熟悉H3C路由器的命令行接口 4.1 掌握命令行模式的基本使用方法(参见H3C Router Ref的入门2.2) 4.2 掌握命令行视图(不同的视图有不同的光标提示符,参见H3C Router Ref 入门2.2.1) 4.2 掌握命令行模式的快捷键使用方法 5.熟悉Comware的基本配置(参见H3C Router Ref的入门第3章) 5.1 基本配置(H3C Router Ref的入门3.1,特别注意3.1.6的用户级别切换里面的密码和权限设置) 5.2 配置接口 - 给指定的接口配置IP地址和子网掩码 - 相邻两台路由器用连接线连起来,两个端口分别配置相同网段的IP地址,用ping命令测试其连通性,使用如图2.2所示的网络图。 四.实验的结果及分析。

计算机网络交换路由综合实验报告

交换路由综合实验 1 交换实验 1.1交换机的基本配置 1.1.1实验目的 学会交换机的基本配置,并了解如何查看交换机的系统和配置信息。 1.1.2实验内容 使用交换机的命令行管理界面,学会交换机的全局配置、端口配置方法,察看交换机的系统和配置信息。 1.1.3技术原理 交换机的管理方式基本分两种:带内管理和带外管理。通过交换机的Console口管理交换机属于带外管理,不占用交换机的网络端口,其特点是需要使用配置线缆,近距离配置。第一次配置必须利用Console端口进行。 配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。Hostname 配置交换机的设备名称,Banner motd配置每日提示信息,Banner login配置交换机的登陆提示信息。 察看交换机的系统和配置信息命令要在特权模式下进,Show ######命令可以察看对应的信息,如Show version可以察看交换机的版本信息,类似可以用Show mac-address-table、Show running-config等。 1.1.4实验功能 更改交换机的提示信息,配置交换机的端口。

1.1.5实验设备 交换机(二层)一台,交换机(二层)一台 1.1.6实验步骤 s21a1#configure terminal s21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s21a1(config-if)#speed 10 !配置端口速率为10M s21a1(config-if)#duplex half !配置端口为半双工模式 s21a1(config-if)#no shutdown !开启该端口,使之转发数据s21a1(config-if)#exit s21a1#show interface fastethernet 0/3 !查看端口的状态 s21a1# show version !查看交换机的版本信息 s35a1#configure terminal s35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式 s35a1(config-if)#speed 10 !配置端口速率为10M s35a1(config-if)#duplex half !配置端口为半双工模式 s35a1(config-if)#no shutdown !开启该端口,使之转发数据s35a1(config-if)#exit s35a1#show interface fastethernet 0/3 !查看端口的状态 s35a1# show version !查看交换机的版本信息 1.2虚拟局域网VLAN 1.2.1实验目的

计算机网络实验报告89340

计算机专业类课程 实 验 报 告 课程名称:计算机网络 学院:计算机科学与工程 专业:计算机科学与技术 学生:ZYZ 学号:26 指导教师:FB 日期:2016年06月10日

目录 实验一 (3) 实验二 (7) 实验三 (12) 实验四 (17) 实验五 (21)

电子科技大学 实验报告 实验一 一、实验名称:交换机和路由器的基本配置 二、实验学时:4 三、实验容和目的: 理解和掌握交换机和路由器的工作原理;掌握交换机和路由器命令行各种操作模式的区别;能够使用各种帮助信息,以及用命令进行基本的配置。 假设是某公司新进的网管,公司要求你熟悉网络产品。 首先要求你登录交换机或路由器,了解并掌握交换机和路由器的命令行操作,以及如何使用一些基本命令对设备进行配置,包括交换机和路由器的设备名、登录时的描述信息、端口参数的基本配置,以及设备运行状态的查看。 四、实验原理: 交换机和路由器的管理方式基本分为两种:带管理和带外管理。 交换机或路由器的命令行操作模式,主要包括:用户模式、特权模式、全局配置模式、端口模式等几种。 交换机或路由器的基本操作命令包括Exit、End、Show version、Show mac-address-table、Show ip route、Show running-config。 以创建两种类型的标题:每日通知和登录标题。 五、实验器材(设备、元器件) 三层交换机1台、路由器1台、计算机1台。 六、实验步骤:

交换机的配置 第一步:交换机各个操作模式直接的切换 Swtich>enable Swtich#configure terminal !使用enable命令从用户模式进入特权模式,再从特权模式进入全局配置模式第二步:交换机命令行界面基本功能 第三步:配置交换机的名称和每日提示信息 第四步:配置接口状态 第五步:查看交换机的系统和配置信息 第六步:保存配置 路由器的配置 第一步:路由器各个操作模式直接的切换 第二步:路由器命令行界面基本功能 第三步:配置路由器的名称和每日提示信息 第四步:配置接口状态 第五步:配置路由器的接口并查看接口配置 第六步:显示路由表的信息 七、实验数据及结果分析: (1)交换机的配置文件容,即show running-config 的结果

计算机网络实验报告(7)访问控制列表ACL配置实验

一、实验项目名称 访问控制列表ACL配置实验 二、实验目的 对路由器的访问控制列表ACL 进行配置。 三、实验设备 PC 3 台;Router-PT 3 台;交叉线;DCE 串口线;Server-PT 1 台; 四、实验步骤 标准IP访问控制列表配置: 新建Packet Tracer 拓扑图 (1)路由器之间通过V.35 电缆通过串口连接,DCE 端连接在R1 上,配置其时钟频率64000;主机与路由器通过交叉线连接。 (2)配置路由器接口IP 地址。 (3)在路由器上配置静态路由协议,让三台PC 能够相互Ping 通,因为只有在互通的前提下才涉及到方控制列表。 (4)在R1 上编号的IP 标准访问控制。 (5)将标准IP 访问控制应用到接口上。 (6)验证主机之间的互通性。 扩展IP访问控制列表配置: 新建Packet Tracer 拓扑图 (1)分公司出口路由器与外路由器之间通过V.35 电缆串口连接,DCE 端连接在R2 上,配置其时钟频率64000;主机与路由器通过交叉线连接。 (2)配置PC 机、服务器及路由器接口IP 地址。 (3)在各路由器上配置静态路由协议,让PC 间能相互ping 通,因为只有在互通的前提下才涉及到访问控制列表。 (4)在R2 上配置编号的IP 扩展访问控制列表。 (5)将扩展IP 访问列表应用到接口上。 (6)验证主机之间的互通性。 五、实验结果 标准IP访问控制列表配置: PC0: PC1:

PC2:

PC1ping:

PC0ping: PC1ping: 扩展IP 访问控制列表配置:PC0: Server0:

网络综合实验报告(四)

大连理工大学 本科实验报告 课程名称:网络综合实验 学院(系):软件学院 专业:嵌入式 班级: 学号: 学生姓名: 2013年月日

大连理工大学实验报告 学院(系):软件学院专业:嵌入式班级: 姓名:学号:组:___ 实验时间:2013-11-04 实验室:C310 实验台: 指导教师签字:成绩: 实验四:交换机VLAN配置 一、实验目的 掌握VLAN的基本配置方法,掌握VLAN间路由的配置方法。 二、实验原理和内容 1、VLAN的基本工作原理 2、VLAN的基本配置方法和命令 三、实验环境以及设备 1、2台交换机、4台Pc机、双绞线若干 2、2台三层交换机、4台Pc机、双绞线若干 四、实验步骤(操作方法及思考题) 1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将你们平台上 的两台交换机的配置清空,以免以前实验留下的配置对本实验产生影响。 2、VLAN基本配置:

PCA:VLAN2 PCD:VLAN3 PCC:VLAN2 PCB:VLAN3 10.1.1.2/2410.1.1.3/2410.1.1.4/2410.1.1.5/24 交换机B 图1 VLAN 基本配置 (1) 请按照图1组建网络实验环境。 (2) 将两台交换机的端口1和2做链路聚合,请把你所执行的配置命令写到实验报告 中。(7.5分) System Sysname SwitchB Interface ethernet 1/0/1 Speed 100 Duplex full Port link-type trunk Port trunk permit vlan 2 to 3 Interface ethernet 1/0/2 Speed 100 Duplex full Port link-type trunk Port trunk permit vlan 2 to 3 Interface Bridge-Aggregation 12 Interface ethernet 1/0/1 Port link-aggregation group 12 Interface ethernet 1/0/2 Port link-aggregation group 12 (3) 在两台交换机上做VLAN 配置,使得: a) 聚合的链路被用作trunk 链路。 b) 交换机A 上的端口3—12属于 VLAN 2、 端口13—24属于VLAN 3,其余的 端口属于VLAN 1。 c) 交换机B 上的端口3—5属于 VLAN 2、 端口6—8属于VLAN 3,其余的端口 属于VLAN 1。 请把你所执行的配置命令写到实验报告中。 Vlan 2 Port ethernet 1/0/3 to ethernet 1/0/12 Vlan 3 Port ehternet 1/0/13 to ethernet 1/0/24

网络配置综合实验报告

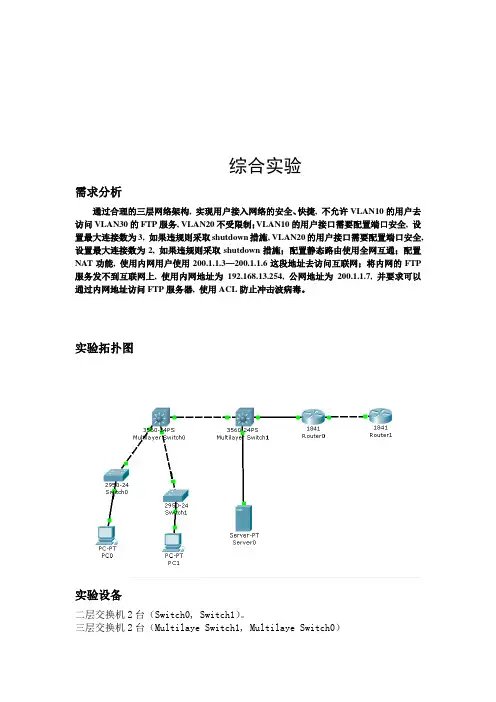

综合实验 需求分析 通过合理的三层网络架构,实现用户接入网络的安全、快捷,不允许VLAN10的用户去访问VLAN30的FTP服务,VLAN20不受限制;VLAN10的用户接口需要配置端口安全,设置最大连接数为3,如果违规则采取shutdown措施,VLAN20的用户接口需要配置端口安全,设置最大连接数为2,如果违规则采取shutdown措施;配置静态路由使用全网互通;配置NAT功能,使用内网用户使用200.1.1.3—200.1.1.6这段地址去访问互联网;将内网的FTP服务发不到互联网上,使用内网地址为192.168.13.254,公网地址为200.1.1.7,并要求可以通过内网地址访问FTP服务器,使用ACL防止冲击波病毒。 实验拓扑图 实验设备 二层交换机2台(Switch0,Switch1)。 三层交换机2台(Multilaye Switch1,Multilaye Switch0) 路由器2台(router0,router1)。 服务器一台(Server0)。

主机两台(PC0,PC1)。 IP地址规划 三层SW0: VLAN10 192.168.11.1/24 VLAN20 192.168.12.1/24 VLAN30 192.168.13.1/24 三层SW1 VLAN10 192.168.11.2/24 VLAN20 192.168.12.2/24 VLAN30 192.168.13.2/24 F0/11 172.16.1.1/30 R0 F0/0 172.16.1.2/30 F0/1 200.1.1.1/28 R1 F0/1 200.1.1.2/28 主要三层交换机,路由器的配置: Switch 0 Conf t Int f0/1 //Switchport mode access Switchport port-security Switchport port-security maximum 3 Switchport port-security violation shutdown Int f0/2 Switchport mode access Switchport port-security Switchport port-security maximum 2 Switchport port-security violation shutdown Int vlan10 Ip add 192.168.11.1 255.255.255.0 No shut Int vlan20 Ip add 192.168.12.1 255.255.255.0 No shut

e网络综合布线实验报告完整.

桂林航天工业高等专科学校 电子工程系 网络综合布线课程实验报告 2011-----2012学年第二学期 专业: 班级: 学号: 姓名: 同组者: 指导教师:

任务一建筑物基本情况与用户需求调查实践 一、目的与要求 通过实训掌握综合布线总体方案和各子系统的设计方法,熟悉一种施工图的绘制方法(AUTOCAD 或VISIO ),掌握设备材料预算方法、工程费用计算方法。设计内容符合国家《建筑与建筑群综合布线系统工程设计规范GBT-T-50311-2000 》以桂林航专2号实验楼为综合布线工程的设计目标,通过设计,掌握综合布线总体方案和各子系统的设计方法,熟悉一种施工图的绘制方法(AUTOCAD 或VISIO ),掌握设备材料预算方法、工程费用计算方法。 二、实验内容 通过对桂林航专2号实验楼的实地测量和考察,完成下列任务: 1、工程概况现场考察,画出项目建筑三视图、平面图(标注尺寸) 2、用户需求调查(按二号实验楼的具体实验室分布进行估算) 三、实验步骤 1 )、现场勘测大楼,从用户处获取用户需求和建筑结构图等资料,掌握大楼建筑结构,熟悉用户需求、确定布线路由和信息点分布。 2 )、总体方案和各子系统的设计。 3 )、根据建筑结构图和用户需求绘制综合布线路由图,信息点分布图。 4 )、综合布线材料设备预算。 5 )、设计方案文档书写。 四、实验结果记录(以报告形式,每组一份另行装订) 五、实验心得体会:(手写)

任务二RJ-45跳线制作与测试 一、实训目的:掌握网络跳线的制作方法 二、实训理论与步骤: 制作步骤如下: 步骤 1:利用斜口错剪下所需要的双绞线长度,至少 0.6米,最多不超过 100米。然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2-3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳,如果您在剥除双绞线的外皮时,觉得裸露出的部分太短,而不利于制作RJ-45接头时,可以紧握双绞线外皮,再捏住尼龙线往外皮的下方剥开,就可以得到较长的裸露线; 步骤 2:剥线完成后的双绞线电缆; 步骤 3:接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方,棕色对线拨向自己的方向,绿色对线剥向左方,蓝色对线剥向右方; 步骤 4:将绿色对线与蓝色对线放在中间位置,而橙色对线与棕色对线保持不动,即在靠外的位置,调整线序为以下顺序 左一:橙左二:蓝左三:绿左四:棕 步骤 5:小心的剥开每一对线,白色混线朝前。因为我们是遵循EIA/TIA 568B的标准来制作接头,所以线对颜色是有一定顺序的。 需要特别注意的是,绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起,这样会造成串扰,使传输效率降低。左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕常见的错误接法是将绿色线放到第 4只脚的位置。 应该将绿色线放在第 6只脚的位置才是正确的,因为在100BaseT网络中,第3只脚与第6只脚是同一对的,所以需要使用同一对线。(见标准EIA/TIA 568B)左起:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 步骤 6:将裸露出的双绞线用剪刀或斜口钳剪下只剩约 13mm的长度,之所以留下这个长度是为了符合EIA/TIA的标准,您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ-45接头的引脚内,第一只引脚内应该放白橙色的线,其余类推。 步骤 7:确定双绞线的每根线已经正确放置之后,就可以用RJ-45压线钳压接RJ -45接头,市面上还有一种RJ-45接头的保护套,可以防止接头在拉扯时造成接触不良。使用这种保护套时,需要在压接RJ-45接头之前就将这种胶套插在双绞线电缆上。 步骤8:网络跳线的测试 将制作好的网络跳线接到测试仪的两个端口,仔细观察信号出现的顺序。 三、实训心得体会:(详细记录自己制作网络跳线的过程,总结成功经验和测试结果,写在背面)

网络实验报告

宁波工程学院电信学院计算机教研室 实验报告 课程名称:网络管理实验实验项目:综合路由交换实验 实验人员: 班级:计科10-4 指导教师:盛啸涛 实验位置:网络实验室第4组实验日期: 2012-11-23 一、实验目的及要求 (一)实验目的 1、综合理解交换和路由的相关知识 2、学习运用Cisco模拟器 3、综合运用交换和路由配置命令 (二)实验要求 按要求完成命令操作使用,将结果和分析记录在实验报告中。 二、实验设备及软件 WINDOWS环境的PC机3台、路由器2台、交换机3台,跳线若干。 三、实验内容 某单位有两台接入交换机SW1、SW2,这2台交换机接入三层核心交换机SW3,并通过路由器R1上internet。SW1接入财务部、总经理、技术部、办公室这4个部门;SW2接入技术部、办公室、业务部、销售部这4个部门;SW3接入若干台服务器,要求: 1、按部门划分VLAN,部门内电脑可以互相访问,但不同部门间电脑不能互相访问;(注意技术部和 办公室分布于2个交换机) 2、总经理电脑可以访问各部门的电脑; 3、各部门电脑可以访问服务器; 4、通过静态路由让所有电脑可通过SW3到达R1,从而可以上Internet; 5、画出拓扑图,完成IP地址、子网掩码、网段、VLAN以及接口等的规划部署; 6、利用Cisco模拟器,在其上进行配置实现,实现1到4的功能; 7、show命令显示配置结果并进行分析 四、实验步骤: 1.根据题意画出的拓扑图如下:

2.之后再在思科模拟软件中做如下操作: (1)在交换机sw1中创建Vlan2,3,4,5; Sw1: Switch>ena Switch#conf ter Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 2 Switch(config-vlan)#vlan 3 Switch(config-vlan)#vlan 4 Switch(config-vlan)#vlan 5 Switch(config-vlan)#exit Switch(config)# 在交换机sw2中创建Vlan3,5,6,7 Sw2: Switch> Switch>ena Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 3 Switch(config-vlan)#vlan 5 Switch(config-vlan)#vlan 6 Switch(config-vlan)#vlan 7 (2)将交换机端口划入Vlan; Sw1: Switch(config)#int f0/2 Switch(config-if)#switchport access vlan 2 Switch(config-if)#int f0/3

计算机网络综合实验报告参考

计算机网络综合实验报告参考 篇一:计算机网络综合实验报告 ××大学校园网解决方案 一、需求分析 建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心,以现代网络技术为依托,技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络,将学校的各种pc机、工作站、终端设备和局域网连接起来,并与有关广域网相连,在网上宣传自己和获取Internet网上的教育资源。形成结构合理,内外沟通的校园计算机系统,在此基础上建立满足教学、研究和管理工作需要的软硬件环境,开发各类信息库和应用系统,为学校各类人员提供充分的网络信息服务。系统总体设计将本着总体规划、分步实施的原则,充分体现系统的技术先进性、高度的安全可靠性,同时具有良好的开放性、可扩展性、冗余性。本着为学校着想,合理使用建设资金,使系统经济可行。 具体包括下以几个方面:

1、内网络能够高速访问FTP服务器现在或上传文件实现资源共享功能,实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。可以下载和上传资料文件,访问速度可以对指定的用户进行级别的划分。 2、建设Web服务器对外实现信息发布,对内实现教学教务管理。网站发布学校新闻、通知、学校的活动等相关内容。实现学生能够在网上进行成绩查询、网上报名、网上评教等功能;以及教师的信息查询、教学数据上传等。 3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。 4、实现内网划分多个VLAN,实现校园内不同校区,不同楼宇,不同楼层的多客户接入。 5、内部实现PC间实现高速互访,同时可以访问互联网。网络内同一IP段内的PC机可以通过网上邻居实现高速互访,传送资料文件等,解决不同楼宇,不同楼层之间通过移动存储设备传送数据费时、费力的问题。 6、内部用户的QoS管理,实现用户的分级管理功能,对用户下载和上传做相应的带宽限制。对校园网络中的流量实现有效控制,对校园内的重要数据量可靠、稳定的传输如:语音、视频会议等的延迟和阻塞的敏感。

学校网络实验报告

学校网络实验报告 篇一:实验报告模拟校园网 篇二:网路工程专业综合实验报告 专业综合实验报告 课程名称:专业综合实验课题名称:校园网—接入层和汇聚层姓名: 班级:带教老师: 报告日期: 电子信息学院 目录 一、综合实验的目的和意义 (4) 二、综合实验的内容 (5) 2.1 校园网需求分析 ................................................ ........................... 5 2.2校园网规划................................................. .................................... 7 2.3网络技术指导与测试分析 ................................................ ............ 9 三、综合实验的步骤与方

法 (17) 3.1项目需求分析 ................................................ ............................. 17 3.2制定网络工程项目实施目标方案 (17) 四、综合实验的要点 ..................................... 18 五、小组分工 . (19) 六、结果分析与实验体会.................................. 19 七、问题 .........................(本文来自:小草范文网:学校网络实验报告)...................... 20 参考文献............................................... 21 前言 通过专业综合实验,使学生在掌握了网络工程专业的理论知识和实践知识的前提下,能够完成从网络设备的选型、配置、设计、施工、组建,到测试、管理、维护、应用、开发等一系列贯穿网络工程全过程所有实验任务。同时,也使得每个学生能够满足网络工程专业的“建好网、管好网、用好网”的四年培养目标。因此,专业综合实验对学生的网络

网络配置实验报告

实验一:磁盘管理和文件系统管理 一、实验目的:掌握Windows Server 2008系统中的磁盘管理和文件系统管理,包括基本磁盘中分区的创建,动态磁盘中各种动态卷的创建。 二、实验属性:验证型 三、实验环境 Pentium 550Hz以上的CPU;建议至少512MB的内存; 建议硬盘至少2GB,并有1GB空闲空间。 四、实验内容 磁盘的管理 文件系统的管理五、实验步骤 (一)、磁盘管理 1、在虚拟机中再添加两块磁盘(问题1:在虚拟机中如何添加新的磁盘?)。 答:在虚拟机界面打开VM中点击Settings然后点击ADD,选择Hard Disk,然后继续按next到完成为止。

1、使用磁盘管理控制台,在基本磁盘中新建主磁盘分区、扩展磁盘分区和逻辑驱动器,并对已经创建好的分区做格式化、更改磁盘驱动器号及路径等几个操作。(问题2:在一台基本磁盘中,最多可以创建几个主磁盘分区?问题3:将FAT32格式的分区转换为NTFS格式的完整命令是什么?) 答:最多可有四个主磁盘分区; 将FAT32格式的分区转换为NTFS格式的完整命令是 Convert F:/FS:NTFS 对已经创建好的分区格式化 更改磁盘驱动器号及路径

3、将三块基本磁盘转换为动态磁盘。(问题4:如何将基本磁盘转换为动态磁盘?问题5:什么样的磁盘由基本磁盘转换为动态磁盘后系统需要重新启动?) 答:若升级的基本磁盘中包含有系统磁盘分区或引导磁盘分区,则转换为动态磁盘后需要重新启动计算机。 4、在动态磁盘中创建简单卷、扩展简单卷、创建跨区卷、扩展跨区卷、创建带区卷、镜像卷和RAID5卷,并对具有容错能力的卷尝试数据恢复操作,掌握各个卷的特点和工作原理。(问题6:哪些卷可以扩展?问题7:哪些卷具有容错功能?问题8:哪个卷可以包含系统卷?问题9:哪些卷需要跨越多个磁盘?问题10:哪个卷至少需要3块磁盘?) 答:简单卷、跨区卷可以扩展,镜像卷和RAID5卷具有容错功能,镜像卷可以包含系统卷。跨区卷、带区卷、镜像卷和RAID5卷都需要跨越多个磁盘。AID5卷至少需要3块磁盘。 对于卷的扩展,对于NTFS格式的简单卷,其容量可以扩展,可以将其他未指派的空间合并到简单卷中,但这些未指派空间局限于本磁盘上,若选用了其他磁盘上的空间,则扩展之后就变成了跨区卷。

计算机网络综合性实验报告

华南农业大学数学与信息(软件)学院《计算机网络》综合性、设计性实验成绩单 开设时间:2015-2016学年第一学期

目录 一、网络背景 (1) 二、网络需求 (1) 三、网络规划 (2) 四、实验要求 (4) 五、路由器配置 (4) 六、交换机配置 (9) 七、PC配置 (12) 八、测试连通 (14) 九、实验步骤 (24) 十、实验总结 (26)

一、网络背景 为了适应业务的发展和国际化的需要,积极参与国家信息化进程,提高管理水平,展现全新的形象,某厂准备建立一个现代化的机构内部网,实现信息的共享、协作和通讯,并和属下个部门互连,并在此基础上开发建设现代化的企业应用系统,实现智能型、信息化、快节奏、高效率的管理模式。 二、网络需求 1. 从企业对信息的需求来看 面对着激烈的市场竞争,公司对信息的收集、传输、存储、查询以及预测决策等工作量越来越大,原来的电脑只是停留在单机工作模式,各科室间的数据不能实现共享,致使工作效率大大下降,纯粹的手工管理方式和手段已不能适应需求,这将严重妨碍公司的生存和发展。社会进步要求企业必须改变现有的落后管理体系、管理方法和手段,建立现代企业的新形象,建议本企业的自动化管理信息系统,以提高管理水平,增加经济和社会效益。 2. 从企业管理和业务发展的角度出发 通过网络对网络资源的共用来改善企业内部和企业与客户之间的信息交流方式。满足业务部门对信息存储、检索、处理和共享需求,使企业能迅速掌握瞬息万变的市场行情,使企业信息更有效地发挥效力;提高办公自动化水平,提高工作效率,降低管理成本,提高企业在市场上的竞争力;通过对每项业务的跟踪,企业管理者可以了解业务进展情况,掌握第一手资料,以及掌握市场动态,为企业提供投资导向信息,为领导决策者提供数据支持;通过企业内部网建议,企业各业务部门可以有更方便的交流沟通,管理者可随时了解每一位员工的情况,并加强对企业人力资源合理调度,切实做到系统的集成化设计,使原有的设备、资源得到有效利用。

网络实验报告

计算机网络实验报告 所在系(院):信息工程学院班级:14计算机转本1班姓名:殷宇翔 学号:14131521 得分:

实验一交换机组网基础 一、实验目的 (1)熟悉交换机的基本结构 (2)熟悉交换机基本命令 (3)利用交换机进行网络连接 (4)熟悉IP地址属性的设置 (5)应用常用的网络测试命令 (6)掌握ARP请求与响应的数据格式 (7)熟悉PT的设置与使用 二、实验拓扑 图1-1 交换机组网基础 地址分配表: 三、配置步骤 1.在PC1、PC2两台主机配置IP地址信息。

(1)主机PC1地址设置(配置地址截图) (2)主机PC2地址设置(配置地址截图) 2.测试 (1)在图中所示的1、2、3处抓取来回数据,并对数据进行详细分析与说明 (2)交换机显示结果(show mac-address-table )分析:PC1传递数据到PC2,首先交换机要进行配置VLAN,然后通过指令将接口Fa0/1,Fa0/2接到同一VLAN中,和PC1、PC2建立连接访问。

(3)主机arp缓存查看与删除 问题思考: (1)根据路由转发算法分析转发过程 答:当交换机收到一个数据包时; 交换机会将这个数据包包头的目的MAC信息提取出来,与自身的MAC地址表比较; 情况一:如果找到对应项,则按MAC表进行转发; 情况二:如果没找到对应项,则在除了接收到数据包以外的所有端口进行转发(广播);(2)根据实验分析ARP的角色(请求与响应) 当主机PC1向主机PC2发送数据时,先在ARP中查看有无主机PC2的IP地址。 ●有主机PC2的IP地址,查出对应的MAC的地址,然后将MAC地址发往PC2 ●无主机PC2的IP地址,主机PC1自动运行ARP,ARP进程在本局域网上广播发送一个

网络系统集成与实践实验报告

实验一路由器交换机综合实验一 一、实验目的: 掌握NetSim模拟器的安装配置 掌握交换机的工作原理以及交换机各项基本配置。二、实验内容及测试结果: 您设计的拓扑图: 测试结果:

三、算法或核心技术思考体会: 在实验的过程中,让我体会到了,不仅仅要熟悉掌握命令,更重要的是在实验的过程中,必须要小心在小心和谨慎在谨慎,必须要注意配置的模式,,不论在其中的任何一个环节脱轨,就意味着你必须重新配置,一个不小心导致的是全部的重新开始,也许造成的就不是重新开始这样的小事故,所以我们必须在学习和工作的时候,打起精神,一定要认真仔细,有耐性。在实验的时候,应该先分析实训题目,看清楚实训要求,比如,第一个项目要求R1,R2,由于我的不细心没认真审题没有把路由器名字改为R1,R2,导致从做一遍,这就是教训。 四、附件(源代码)(可选) conf t Router(config)#hostname R1 R1(config)#interface e0 R1(config-if)#ip address 192.168.0.1 255.255.255.0 R1(config-if)#ip nat inside R1(config-if)#no shutdown

R1(config-if)#interface s0 R1(config-if)#ip address 222.1.1.1 255.255.255.0 R1(config-if)#clock rate 64000 R1(config-if)#ip nat outside R1(config-if)#no shutdown R1(config-if)#exit

计算机网络实验报告

计算机网络实验报告

实验1.跨交换机实现V ALN 1.1 实验环境 (1)Windows 操作系统的计算机 (2)https://www.doczj.com/doc/3317302009.html,NP.v6.0.Final.Beta (3).NET Framework 2.0 (4)Adobe Acrobat Reader 1.2 实验目的 理解VLAN如何跨交换机实现。 1.3 背景描述 假设宽带小区城域网中有两台楼道交换机,住户PC1、PC2、PC3、PC4分别接在交换机一的0/1、0/2端口和交换机二的0/1、0/2端口。PC1和PC3是一个单位的两家住户,PC2和PC4是另一个单位的两家住户,现要求同一个单位的住户能够互联互通,不同单位的住户不能互通。 1.4 实现功能 在同一VLAN里的计算机系统能跨交换机进行相互通信,而在不同VLAN 里的计算机系统不能进行相互通信。 1.5实验设备 Switch2950 2台 Pc 4台 1.6 实验步骤 (1).用Boson Network Designer 完成实验拓补图并连接好

(2).在模拟器重配置交换机和pc 。 先打开‘Boson NetSim’软件,再在‘Boson Network Designer’中点击Load…进行加载,进入Boson模拟器的环境,一边进行相关配置。 1)交换机S1进行配置 Switch>enable Switch#vlan database Switch(vlan)#vtp domain xyz Switch(vlan)#vtp server Switch(vlan)#vlan 2 name jsjx Switch(vlan)#exit

网络设备配置实验实验报告

实验三交换机的VLAN配置 一、实验目的 1. 理解理解Trunk链路的作用和VLAN的工作原理 2. 掌握交换机上创建VLAN、接口分配 3.掌握利用三层交换机实现VLAN间的路由的方法。 二、实验环境 本实验在实验室环境下进行操作,需要的设备有:配置网卡的PC机若干台,双绞线若干条,CONSOLE线缆若干条,思科交换机cisco 2960两台。 三、实验内容 1. 单一交换机的VLAN配置; 2. 跨交换机VLAN配置,设置Trunk端口; 3. 测试VLAN分配结果; 4.在三层交换机上实现VLAN的路由; 5.测试VLAN间的连通性 四、实验原理 1.什么是VLAN VLAN是建立在局域网交换机上的,以软件方式实现逻辑工作组的划分与管理,逻辑工作组的站点不受物理位置的限制,当一个站点从一个逻辑工作组移到另一个逻辑工作组时,只需要通过软件设定,而不需要改变它在网络中的物理位置;当一个站点从一个物理位置移动到另一个物理位置时,只要将该计算机连入另一台交换机,通过软件设定后该计算机可成为原工作组的一员。 相同VLAN内的主机可以相互直接通信,不同VLAN中的主机之间不能直接通信,需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN内进行广播,不能传输到其他VLAN中。 2.交换机的端口 以太网交换机的每个端口都可以分配给一个VLAN,分配给同一个VLAN的端口共享广播域,即一个站点发送广播信息,同一VLAN中的所有站点都可以接收到。 交换机一般都有三种类型的端口:TRUNK口、ACCESS口、CONSOLE口。 ?CONSOLE端口:它是专门用于对交换机进行配置和管理的。通过Console 端口连接并配置交换机,是配置和管理交换机必须经过的步骤。 ?ACCESS口(默认):ACCESS端口只能通过缺省VLAN ID的报文。

相关主题
文本预览
相关文档 最新文档
