石家庄铁道大学四方学院
集中实践报告书
课题名称 剪板机控制的PLC 控制
姓 名 *** 学 号 2012**** 系、 部 电气工程系 专业班级 方**** 指导教师
李**
2014年12月31 日
※※
※
※
※
※
※
※
※ ※※ ※
※ ※
※ ※
※
※
※
※※※
※
※
2012级 PLC 课程设计
目录
第1章设计目的 (1)
第2章设计要求 (1)
第3章I/O分配表和接线图 (2)
3.1PLC选型 (2)
3.2I/O分配 (2)
3.3 I/O接线图 (2)
第4章PLC程序设计 (3)
4.1梯形图设计 (3)
4.2指令语句表 (4)
第5章设计总结 (4)
参考文献 (5)
第1章 设计目的
熟悉常用控制电器的结构原理、用途，达到正确使用和选用的目的。掌握电气控制电路的基本环节，具备阅读和分析电气控制电路图的能力。具备独立设计简单电气控制电路的能力。熟悉掌握PLC 的工作原理与系统构成、指令系统、编程方法及PLC 控制系统的设计。具备应用PLC 实现电气控制自动化要求的设计、安装、调试、故障处理能力。

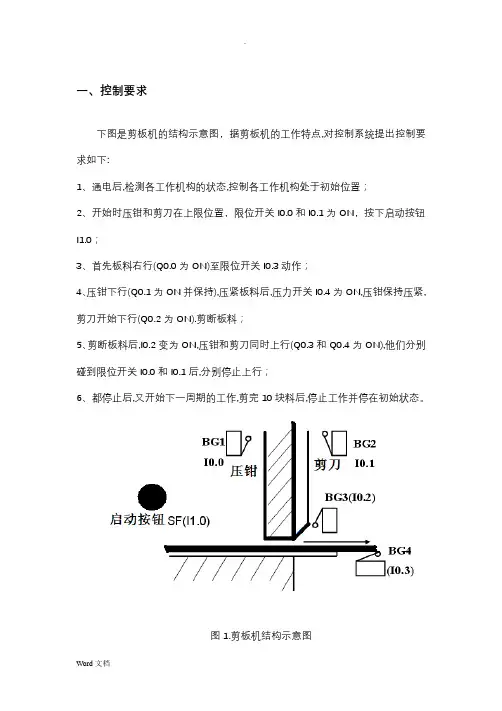

第2章 设计要求
要求剪板机剪满10块板后停止动作（X 为输入，Y 为输出） 1、初始状态时，压钳见到在原位 10,0=X ，11,0=X ；
2、开始剪板启动,01X ，首先板料右行0,0Y ，当板料到达预定要剪得长度时，13,0=Y ；
3、此时压钳1,0Y 开始下行知道压住板料，当压钳压力达到所需压力时，压力继电器14,0=X ；
4、剪刀开始下行剪板2,0Y ，此时压钳1,0Y 仍维持不变，当剪刀剪完板料下行至2,0X 时，仍有12,0=X ；
5、压钳上行至3,0Y ，剪刀上行4,0Y 。
第3章 I/O 分配表和接线图
3.1 PLC 选型
三菱公司近年来推出的FX 系列PLC 有FX 0、FX 2、FX 0S 、FX 0N 、FX 2C 、FX 1S 、FX 1N 、FX 2N 、FX 2NC 等系列型号。FX 0S 的功能简单实用，价格便宜，可用于小型开关量控制系统；FX 0N 可用于要求较高的中小型控制系统；FX 2N 的功能最强，可用于要求很高的系统。综上所述，选用FX2N －16MR 的PLC 。
3.2 I/O 分配
X1 ,01X Y1 0,0Y X2 13,0=X Y2 1,0Y X3 14,0=X Y3 2,0Y X4 2,0X Y4 3,0Y X5 10,0=X Y5 4,0Y X6 11,0=X X7 停止
3.3 I/O 接线图
第4章PLC程序设计4.1梯形图设计
4.2指令语句表
第5章设计总结
设计过程中，由于程序不是很长，没有遇到太多的问题，但是仍然会有小的问题，比如PLC的选型，I/O接线图的绘制。由于本人对真正意义上的生产还缺乏经验，因此要想达到实际生产要求还需要许多改进的地方。PLC作为一种通用的工业自动控制装置，综合了计算机技术、自动控制技术和通信技术。由于它具有可靠性高、体积小、功能强、程序设计简单、灵活通用、维护方便等一系列的优点，因而在冶金、能源、化工、交通、电力等领域中有着广泛的应用，因此有着良好的发展前景。近些年，为了适应市场的各方面的需求，各生产厂家对其不断进行改进，推出了功能更强、结构更完善的新产品。总体来说，朝两个方向发展:一是向超小型、专用化和低价格的方向发展，以进行单机控制；另一个是向大型、高速、多功能和分布式全自动网络化方向发展，以适应现代化大型工厂、企业自动化的需要。因此，在未来的全自动化工厂里，PLC将发挥很大的作用。
参考文献
[1] 郁汉祺. 电气控制与可编程序控制器应用技术. 东南大学出版社. 2010
[2] 邓则名. 程良伦. 谢光汉. 电器与可编程控制器应用技术. 1997
[3] 王兆义. 小型可编程序控制器实用技术. 机械工业出版社. 1997
[4] 张万忠. 可编程序控制器应用技术. 化学工业出版社. 2002
