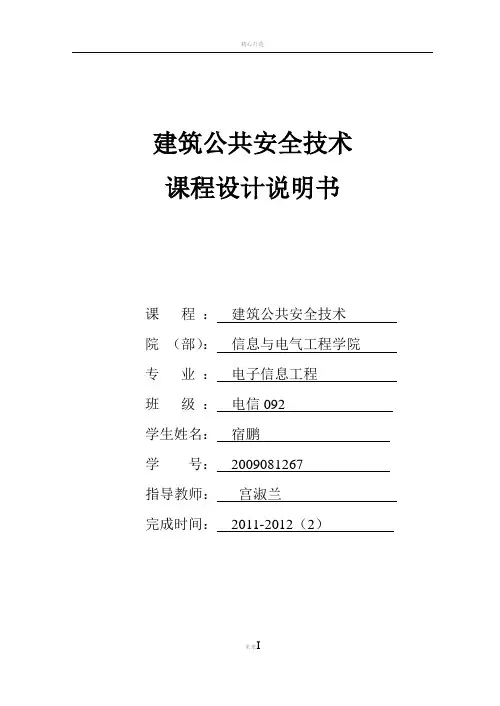

建筑公共安全课程设计
说明书
集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

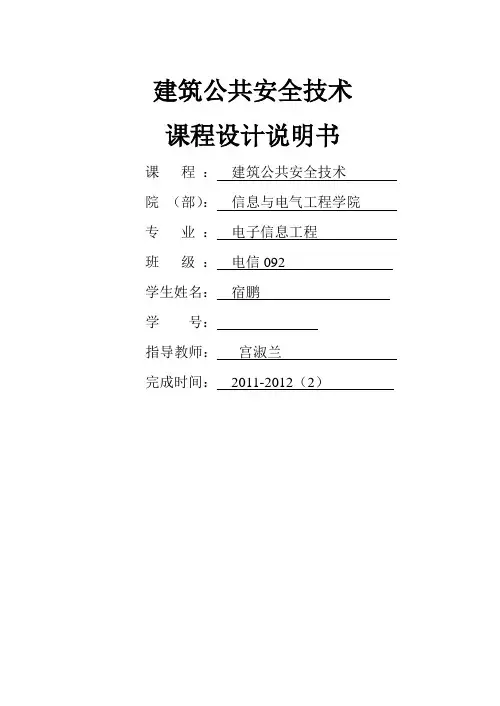

山东建筑大学
课程设计说明书题目：消防火灾自动报警及联动系统课程：建筑公共安全技术课程设计
院（部）：信息与电气工程学院
专业：电子信息工程
班级：电信091
学生姓名：
学号：
指导教师：
完成日期： 2012年6月
目录
一、摘要
随着城市现代化进程的不断发展,各种高层建筑如雨后春笋不断涌现，高层建筑层出不穷，虽然高层建筑档次较之先前的建筑档次提高了，功能复杂了，但是相对来说它的火灾隐患也大大增加了。高层建筑的特点是建筑物高、电力负荷大、人员密集，一旦发生火灾后果不堪设想。因此我国在消防自动报警系统上提出了较之以前更严格的要求。为了及时发现和通报火灾，减少火灾带来的损失，自动报警系统就成了高层建筑必不可少的设施[1]。
我国火灾自动报警系统起步较晚，随着我国与外国先进技术的合资生产、技术合作我国火灾自动报警技术慢慢成熟了起来，一些技术已经赶上国际先进水平。我国火灾自动报警系统正逐步朝着自动监控系统、安全防范系统、网络智能化集成系统发展。现在我国常用的火灾报警系统有总线制可寻址开关量式火灾探测报警系统、模拟量传输式智能火灾报警系统、多功能智能火灾自动报警系统和空气采样烟感技术与VSD系统。
关键词：消防自动报警系统、高层建筑、火灾报警系统
二、工程概况及设计依据
2.1 工程概况
此次课程设计的内容主要为该工程的消防火灾自动报警及联动系统平面图设计和楼层系统图设计（第七层）。设计了自动报警灭火系统并配置了建筑灭火器。
本工程电源采用中性点直接接地的低压网络（220/380V）系统，电力电缆埋地进户。
2.2 设计依据
1）《火灾自动报警系统设计规范》GB50116-2008
2）《建筑设计防火规范》GB50016-2006
3）《建筑防火设计手册》2007版
4）《消防燃烧学》
5）《民用建筑电气设计规范》JGJT16-2008
6）《供配电系统设计规范》GB50052-2009
7）《消防安全标志》GB13495-1992
三、火灾自动报警系统设计
3.1 系统保护对象的分级
表1 火灾自动报警系统保护对象分级
救难度等分为特级、一级、二级和三级，并宜符合表1的规定[1]。由上表1可知，本工程属于二类多层建筑，火灾自动报警系统保护对象为二级。
3.2 火灾自动报警系统的选择
火灾自动报警系统分为：区域报警系统，集中报警系统和控制中心报警系统。其中区域报警系统一般适用于二级、三级保护对象的建筑，集中报警系统一般适用于一级二级保护对象的建筑，控制中心报警系统主要适用在特级一级保护对象的建筑，而本建筑属于二类建筑所以选用区域报警系统[1]。
区域报警系统设计时应符合以下几种：
（1）在一个区域系统中，宜选用一台通用报警控制器，最多不超过两台。
（2）区域报警控制器应设在有人值班的房间。
（3）该系统比较小，只能设备功能简单的联动控制设备。
（4）当该系统警戒多个楼层时，应在每个楼层的楼梯口和消防电梯前室等明显部位设置识别报警楼层的灯光显示装置。
（5）当区域报警控制室安装在墙上时，其底边距地面或楼板的高度为
1.3~1.5m，靠近门轴的侧面距离不小于0.5m，正面操作距离不小于1.2m。
3.3 火灾探测器
3.3 1 火灾探测器类型的选择
1）火灾探测器选择的总要求[1]：
a 对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选择感烟探测器。
b 对火灾发展迅速，可产生大量热、烟和火焰辐射的场所，可选择感温探测器、感烟探测器、火焰探测器或其组合。
c 对火灾发展迅速，有强烈的火焰辐射和少量的烟、热的场所，应选择火焰探测器。
d 对火灾初期可能产生一氧化碳气体且需要早期探测的场所，宜选择一氧化碳火灾探测器。
2）不同的场所对探测器的要求应符合下列表所示[2]：
表2 高层民用建筑及其有关部位火灾探测器类型选择表
测火灾发生的场所使用；③ ×表示不适合使用。
表3 常用探测器的分类比较
3）不同房间高度对探测器的选择应符合下列要求：
表4 对不同高度的房间点型火灾探测器的选择
本工程建筑负一层高2.55m，一层高3.9m，二至八层高3.6m，九层4.5m，十层2.6m。根据探测器选型要求该办公楼选用JTW-BCD-2103A点型智能差定温探测器。其主要技术指标：
表5 JTW-BCD-2103A点型智能差定温探测器性能指标技术指标指标大小
工作电压：DC24V；
静态监控电流，报警电流静态监控电流＜240μA，报警电流
≤1.5mA；
内部配置内含八位微处理器（带A/D转换）
和储存器；
报警灯带红色LED闪光报警灯；
软件地址编码二总线制；
响应时间符合GB4715-93中4.2款的规定；
灵敏度可设置Ⅰ、Ⅱ、Ⅲ级；
保护面积：层高小于8米，40平方米；
使用环境：温度-10℃~45℃，相对湿度≤85%；
颜色：象牙白。
3.3.2 探测器数量计算
探测区内的每个房间至少设一个火灾探测器。一个探测区域内所需探测器数量，按公式（3-1）计算：
（3-1）
式中，N为一个探测区内所需设置探测器的数量（只），N取整数；S为一个探测区域的面积，㎡；A为一个探测器的保护面积，㎡；K为修正系数，重点保护的建筑区0.7~0.9，非重点保护的建筑区1.0[3]。
该建筑修正系数取0.8。
常用的感烟、感温探测器的保护面积及保护半径见表6。按表6确定探测器设置数量。
表6 感烟、感温探测器的保护面积及保护半径
火灾
探测
器种
类
地面面
积
S
/m2
房屋高
度
h
/m
探测器的保护面积和保护半径
屋顶坡度θ
火灾探测器的安装应符合下列要求：
（1）探测区域的每个房间至少应设置一只火灾探测器。
（2）在宽度小于3m 的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。
（3）探测器至墙壁、梁边的水平距离，不应小于0.5m。
（4）探测器周围0.5m内，不应有遮挡物。
（5）房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。
（6）探测器宜水平安装。当倾斜安装时，倾斜角不应大于45°。
（7）在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。
3.4 手动火灾报警按钮
火灾探测器能自动输出火灾报警信号，但是也不能取代手动火灾报警按钮的功能。手动火灾报警按钮能够在紧急情况下有人控制发出火灾报警信号。按照《火灾自动报警系统设计规范》（GB50116—98）的要求，报警区域的每个保
护区域，至少都应设置一个手动火灾报警按钮，并保证该从该保护区域的任意一点到手动报警按钮的步行距离小于30米，并应安装在明显、易操作的地方，离地面1.3~1.5m[6]。
手动报警按钮型号选用J-SAP-M-02，其主要技术指标如下：
表11 手动报警按钮型号选用J-SAP-M-02技术指标
3.5.1 火灾报警控制器的设置
火灾报警控制器是火灾自动报警系统的中枢，在接到报警信号后会启动相应消防设备。《火灾自动报警系统设计规范》规定“任一台火灾报警控制器（含联动型控制器）的容量即所连接的火灾探测器和控制模块或信号模块的地址总数不应超过3200点，每一总线回路连结设备的地址码总数，宜留有一定的余量，且不超过200点。”
该办公楼可选择一台JB-QBZ-2002/200(~800)火灾报警控制器、10台灯光显示器、一台图形显示装置、一台消防联动控制器。其技术指标如下：
表12 JB-QBZ-2002/200(~800)系列报警控制器技术指标
3.5.2 火灾显示盘的设置
一个报警区域设置一个区域显示器，共设11个显示器。在每一层的楼梯口设置一个火灾显示盘，由于每个楼层探测和报警点数不会超过64点，所以选择JB-BG-64这个型号的显示器。
四、消防控制室及消防联动装置的设计
根据防火要求，凡需要考虑防火设施的高层建筑及其他重要工业、民用建筑，都应设消防控制室，负责整座大楼的监测与消防指挥。
该办公楼火灾自动报警系统的消防联动的装置有火灾警报装置、火灾应急广播、消防专用电话、应急照明和疏散指示标志，本设计将会对它们分别进行详细设计。
4.1 消防控制室
4.1.1 消防控制室设备组成
该办公楼消防控制设备由下列装置组成：
火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防排烟系统及空调通风系统的控制装置，火灾应急广播控制装置，火灾报警装置的控制装置，火灾应急照明与疏散指示标志的控制装置。
4.2 消防广播设备
应急广播系统设计指标如下表13：
表13 应急广播系统设计指标
消防电话系统是一种消防专用、能及时掌握火灾现场情况及进行其它必要的联络的通讯系统。分为总线制和多线制两种方式。该工程办公大楼选用多线制消防电话。JH3061总线式消防电话主机、JH3062总线式电话分机、JH3063总线式编码电话插孔。每个固定消防电话分机独自占用主机的一路线路，每一层的消防电话插孔都是并联连接的而且他们是占用一路线路。他们的技术参数见下表：
表14 JH3061总线式消防电话主机技术参数
表15 JH3062总线式电话分机技术参数
消防应急照明灯具和疏散指示标志[10]属建筑在投入使用前防火构配件的重要组成部分。其主要作用是在火灾时正常照明系统不能再提供照明的情况下，为人员安全疏散、特殊岗位坚持工作以及灭火救援行动提供保障，设置的最基本要求是建筑内的人无论处于任何公共部位都可以通过借助一定的照度容易地识别安全出口的位置及规定的疏散路线[11]。根据《建筑设计防火规范》
（GB50016-2006）（以下简称《建规》）的相关规定，就消防应急照明灯具和疏散指示标志在建筑中的应用应满足以下要求:
⑴ 消防应急照明灯具和疏散指示标志的设置范围。《建规》第11.3.1条规定：除住宅外的民用建筑、厂房和丙类仓库的下列部位，应设置消防应急照明灯具[5]：
①封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室；
②消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间；
③观众厅，建筑面积超过400m2的展览厅、营业厅、多功能厅、餐厅，建筑面积超过200m2的演播室；
④建筑面积超过300m2的地下、半地下建筑或地下室、半地下室中公共活动房间；
⑤公共建筑中的疏散走道。《建规》第11.3.4
A.总建筑面积超过8000m2的展览建筑；
B.总建筑面积超过5000m2的地上商店；
C.总建筑面积超过500m2的地下、半地下商店；
D.歌舞娱乐放映游艺场所；
E.座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。
五、消防专用电源及系统布线
5.1 消防专用电源
根据民用建筑电气设计规范JGJ16-2008中3.2.1条符合等级的规定，消防用电属于一旦断电会造成人身伤亡，所以属于一级负荷。
对于一级符合，本工程应做成双电源供电，在市电没有的情况下，用UPS 能对设备进行持续30分钟的正常工作。
对于机房报警控制器以及一些重要计算机的供电，由于这些切换毫秒级的设备，而且功率不会太高，因此选用UPS系统作为不间断电源。
根据民用建筑电气设计规范JGJ16-2008中3.2.1
据业主提供的机房设备种类和数量（包括综合布线、安防等电子设备），需要不间断电源的设备包括消防在内的功率约2000w，因此选择UPS应该在3000w以上。又由于电子设备功率因数普遍较高，在0.9以上，所以UPS视在功率在约3000VA以上。
5.2 系统布线
火灾自动报警主要有报警总线，RS485总线（显示盘）、24V外控电源线、消防广播线、消防电话线。将本层回路分成探测器和手动装置回路、控制模块回路、报警广播回路、报警电话回路、24V电源回路，各回路之间在现场不做任何连接，只有需要合并的回路在接线箱中做连接。
总结与致谢
本设计对办公楼火灾自动报警系统设计包括五大部分：项目概况及设计依据，火灾自动报警系统的设计，消防控制室及消防联动系统装置的设计，消防专用电源及系统布线的设计。
通过本次课程设计，我熟悉了国家相关消防规范和标准，熟悉火灾自动报警及其联动控制系统的工作原理及结构，熟练掌握AutoCAD，了解如何对某建筑提出设计方案，进行方案论证并进行火灾自动报警及其联动控制系统设计。
本次设计是运用建筑消防与安防、建筑设计防火规范等教科书，以及其他大量参考资料，设计规范、设计模版等有关书籍，通过这些资料的查询以及自己不断研究改正来完成这项设计在设计过程中，学到了以下几个方面：（1）知识系统化能力得到提高。设计过程中运用了很多的知识，因此如何将知识系统化就成了关键。如本设计中用到了消防的绝大多数的基础理论和设计方案，因此在设计过程中侧重了知识系统化能力的培养，为今后的工作和学习打下了很好的理论基础。（2）计算和微机应用能力得到提高。通过本次锻炼，使自己计算准确度有了进步，对天正电气、AUTOCAD、WORD等软件更加熟练了。（3）自学能力提高。此次设计过程中虽然遇到了很多的困难，但我持着敢于面对困难的精神在曹老师的指导下最终还是挺过来了！
总而言之，此次课程设计的完成带给我了很大的收获，为以后的学习和工作打下了扎实的基础。不久我们将走上工作岗位，这样的学习机会对我们来说已经不多了，我们非常看重这次课程设计。
对我而言，知识上的收获重要，精神上的丰收更加可喜。让我知道了学无止境的道理。我们每一个人永远不能满足于现有的成就，人生就像在爬山，一座山峰的后面还有更高的山峰在等着你。挫折是一份财富，经历是一份拥有。这次课程设计必将成为我人生旅途上一个非常美好的回忆！
参考文献
1.GB50116-98火灾自动报警系统设计规范
2.GB50045-95高层民用建筑设计防火规范2005版
3.GB 50016--2006建筑设计防火规范
4.GB 50166-2007火灾自动报警系统施工及验收规范
5.相关产品手册
