技术交底记录
（1）工程用管材、沟槽式接头和沟槽式管件等管道组合件、管道支承件，施工力量，机具，水、电供应等已准备就绪，能进行正常施工并符合质量要求；（2）对施工人员已进行沟槽式连接方式的技术培训。
（3）场应核对管材、沟槽式管接头、沟槽式管件等管道组合件和支承件的材质、规格、型号、产品说明书及出厂合格证等是否符合设计规定并按国家现行相关标准进行外观检查。当发现缺件、质量异常等情况时，应及时进行补充和复检。严禁采用不符合标准要求的产品。
3、管材切割和预加工
（1）管材切割前应按配管图先标定管子外径，其外径误差和壁厚误差应在允许公差范围内。管材切口端面应垂直于管道中心轴线，其倾斜角偏差e（图3.1）不得大于表3.1的规定。
表3.1切割端面倾斜角允许偏差（mm）
公称直径DN 切割端面倾斜角允许偏差（mm）
≤80 0.8
100-150 1.2
≥200 1.6
（2）管道切割应采用机械方法。切口表面应平整，无裂缝、凹凸、缩口、熔渣、
支管接头现场开孔
在管道上开孔应按下列步骤进行:
（1）将开孔机固定在管道预定开孔的部位，开孔的中心线和钻
头中心线必须对准管道中轴线；
（2）启动电机转动钻头；
（3）转动手轮使钻头缓慢向下钻孔，并适时、适量地向钻头添加润滑剂直至钻头在管道上钻完孔洞；
（4）开孔完毕后，摇回手轮，使开孔机的钻头复位；
（5）撤除开孔机后，清除开孔部位的钻落金属和残渣，并将孔洞打磨光滑。注：开孔直径应不小于支管外径。
5、接头连接和安装
沟槽式连接管道系统宜按公称直径先大后小的顺序安装。
一：沟槽式接头安装应按下列步骤进行:
（1）用游标卡尺检查管材、管件的沟槽是否符合本规程第4条的要求，以及卡箍件的型号是否正确；
（2）在橡胶密封圈上涂抹润滑剂，并检查橡胶密封圈是否有损伤；
注 :润滑剂可采用肥皂水或洗洁剂，不得采用油润滑剂。
排水管道工程施工技术交底 工程名称：楼观台道教文化展示区室外总体工程 单项工程名称：雨、污水管道工程 施工单位：陕建集团华山路桥公司 一、工程简介 工程管材选用化学管材（UPVC）和钢筋混凝土管材两种结构型式。其中硬质铺装范围内采用钢筋混凝土管材。雨水管道设计管径300~600mm，管道埋深0.6m-2.46m。污水管道设计管径200mm，埋深0.6m-3.45m。 根据现场情况及考虑管道交叉处理原则，施工先后顺序依据靠近道路、埋深最深的管道先施工，其他随后，按从里到外、从低到高的原则施工。 二、测量放样 1、测量前先对甲方移交的水准点、导线点进行复核，满足要求后再根据施工需要加设必要的临时水准点及导线点并进行平差计算。 2、在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m并与原水准点相闭合。施工水准点应按顺序编号，并测定相应高程。 3、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。 4、定线测量过程应作好准确记录，并标明全部水准点和连接线。 5、根据图纸和现场交底的控制点，进行管道和井位的复测，做好
中心桩、方向桩固定井位桩的验桩、拴点工作，测量高程闭合差要满足规范要求。 6、施工过程中发现桩钉错位或丢失及时校正或补桩。 三、UPVC管道施工工艺
1、UPVC管安装前先进行管材外观质量的检查，要求如下：管材 的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、 平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂 直于轴线；管材不得有异向弯曲，直线度公差应小于3‰；管材应完 整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。经外观 质量检查不合格者不得使用。 2、管道在管底标高和管基质量检查合格后，所用管材、管道配件 及其材料经抽样检查（按根或件数的10％）合格后，方进行铺设。 3、沟槽开挖 （1）根据现场实际情况，开槽以机械开挖人工配合的方式进行。 管道槽底部的开挖宽度为： B=D1+2b1 式中B—管道槽底部的开槽宽度（㎜）； D1—管道结构的外缘宽度（㎜） b1—管道一侧的工作面宽度（㎜） 工作宽度不包括支撑区域。各种管径的开挖宽度根据上式计算得出。本工程管道管径范围为200-600mm。 （2）按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，
编号：AQ-GL-07251 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 管道沟开挖技术交底 Technical disclosure of pipeline trench excavation
管道沟开挖技术交底 备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。 1、桩撅交接： 设计代表在现场交接设计控制（转角）桩时，应核对桩号、里程、转角角度。交桩后，应采取措施，保护控制（转角）桩。，对已丢失的桩应复测补桩。 2、移桩： 平原地区采取管道轴线等距离平行移动的方法移桩，移桩位置在管道组装焊接一测，施工边界线内一米位置为宜，转交桩按角的角平分线方向移动。 3、施工作业带清理： 在施工作业范围内，对于影响施工机具通过或是工作业内的石块、杂草、树木应清理干净，沟、坎应予以正平，有积水的地势低洼地段应排水。施工作业带清理时，应注意对土地的保护，减小或防止产生水土流失。清理或正平施工作业带时，应注意保护施工标
志桩。如果损坏应立即恢复。 4、测量放线： 施工放线以汽柴油1＃管线中心为中心进行。管道测量放线应放出线路轴线（或管沟开挖边线）和施工作业带边线。在线路轴线（或管沟开挖边线）和施工作业带边界线上加设白米桩，并在桩间撒白灰线。管道水平转角较大时，应增设加密桩。采用预制弯头的管段应根据曲率半径和角度放出曲线。在河流、沟渠、公路、铁路穿跨越段的两端，地下管道、电缆、光缆穿越段的两端，线路阀室两端应设置标志桩。其设置位置应在管道组装焊接一侧，是工作业带边线以内1m处。 5、管沟开挖： 由于管道沿线多为人工堆积的杂填土，要求管沟开挖时超挖0.2m。超挖净距不小于0.5m.。管道与其他埋地管道交叉时，一般在其下方通过，净距不小于0.3m。穿越涵洞时净距不小于0.2m。 边坡度数应根据土壤类别、开挖深度确定。杂填土为0.5~0.67，软土为1~1.5。当管沟深度增加时坡度和沟底宽度应适当增加。
沟槽回填施工技术交底 一、准备工作 1、回填前预制管节现场铺设管的现浇混凝土基础强度、接口抹带或预制构件现场装 2 配的接缝水泥砂浆强度不小于5N/mm。现场浇筑混凝土的强度达到设计规定。 2、回填前将槽底杂物（砖石、木块草包、模板及支撑设备等）清理干净,保证沟槽内 没有积水。 3、经监理工程师验管合格后进行。 二、回填材料 回填材料采用经试验检验合格的灰土、砂、砂砾。要求砂石级配良好，不含植物残体、 垃圾等杂物。砾石粒径约在0.5mm～30mm之间，灰土配比按监理指示执行。 三、回填方法 1、回填顺序：还土时按基底排水方向由高至低分层进行，同时管腔两侧应同时进行。 2、填土要求：槽底至管顶以上0.5m范围内及在抹带接口处、防腐绝缘层或电缆周围， 采用砂砾石回填；保证回填土的含水量，按土类和采用的压实工具控制在最佳含水量附近；需要拌和的回填材料，应在运入槽内前拌和均匀，不得在槽内拌和。 3、填土方法：管道两侧沟槽底至管顶以上50cm的范围内还土，由沟槽两侧对称进 行采用人工还土，不得直接扔在管道上；超过管顶50cm以上时再采用机械还土。还土时 采用分层铺设夯实，层厚25cm，采用人工摊平。 4、夯实方法：管道两侧沟槽底至管顶以上50cm的范围内采用人工夯实，超过管顶 50cm以上采用蛙式打夯机夯实，砂、砂砾回填分层灌水、用插入式振动器振动，以达到设计的压实度要求。回填压实逐层进行，且不得损伤管道。管道两侧和管顶以上50cm范围 内的压实，采用薄铺轻夯夯实，管道两侧夯实面的高差不超过30cm。管顶50cm以上回填时，分层整平和夯实。 5、回填要求：分段回填压实，相邻的接茬应呈梯形，且不得漏夯。采用木夯、蛙式 夯夯夯相连。 6、压实度要求 沟槽回填土的压实度见表2。管道沟槽位于路基范围内的回填土压实度见表3。 四、检验方法 按照检验频率两井之间每层一组（三点）逐层用灌沙法（用于杂砂石）或环刀法 （用于砂土回填）检测，确保压实度合格。 沟槽回填土最小压实度表2 沟槽部位压实度（%） 管顶以上25cm范围内87 路基范围内其它部位见表3 管道两侧90 管顶以上50cm，宽为管道两侧外缘间距的范围内85 无修路计划 其它部位90
沟槽回填技术交底
巫家坝城市新中心土地一级开发项目官渡4路 排水工程管沟沟槽回填施工技术交底 管沟沟槽回填施工技术交底 中交隧道工程局有限公司昆明市巫家坝片区土地一级开发整理 项目经理部 6月
交底内容： 一、施工技术及工艺： 1、回填前将槽底杂物（砖石、木块草包、模板及支撑设备等）清理干净,保证沟槽内没有积水，保持降排水系统正常运行，不得带水回填。 2、管顶上50cm以下及胸腔部分采用中粗砂回填，管顶上50cm以上---路基处理底部采用红土碎石回填，与道路路基处理重叠部分按路基处理要求进行回填。对车行道检查井周边1m 及雨水口周边0.5m范围内采用C15砼反挖回填至路基基层顶面。 3、钢性管道及柔性管道沟槽回填（除管道两侧沟槽底至管顶以上50cm 的范围内采用轻型击实标准，其余采用重型击实标准）。沟槽回填超过管顶50cm 以上采用打夯机夯实（具体夯实设备以实际为主），以达到设计的压实度要求。回填压实逐层进行，且不得损伤管道。管道两侧和管顶以上50cm 范围内胸腔夯实，应采用轻型压实机具，管道两侧压实面的高差不超过30cm。管顶50cm 以上回填时，分层整平和夯实，具体回填要求见附图。采用轻型压实设备时，应夯夯相连。采用压路机时，碾压的重叠宽度不得小于200mm，行驶速度不得超过2km/h。 4、井室周围的回填，应与管道沟槽回填同时进行，不便同时进行时，应留台阶形接茬。 相邻的接茬应呈梯形，井室周围回填压实时应沿井室中心对称进行，且不得漏夯。回填材料压实后应与井壁紧贴，严禁在槽壁取土回填。 二、质量及安全： 1、回填密实度：管顶上方0.5m以下不低于85%，胸腔部分不得低于93%，压实度为轻型击实标准，与道路重叠部分为道路密实度。 2、回填土方的操作人员，必须保持足够的安全距离，横向不小于2m，纵向不小于3m。 3、施工作业范围内的道路，应设警告标志，作业时，坡下严禁通行。 3、配合机械作业的清底、平整、修坡等辅助工作应与机械作业交替进行。机上、机下人员必须密切配合，协同作业。当必须在机械作业范围内同时进行辅助工作时，应停止机械运转后，辅助人员方可进入。
施工技术交底记录 年月日施管表5
施工技术交底记录 年月日施管表5工程名称金星大道提质改造工程分部工程排水工程分项工程名称金星大道小河路-同福路排水管沟槽开挖 交底容： 1.1.2 施工工艺 1.1. 2.1 工艺流程 沟槽开挖→边坡修整→人工清底 1.1. 2.2 操作工艺 1. 沟槽开挖 (1) 管道沟槽底部的开挖宽度 1) 管道沟槽底部开挖宽度应按设计要求留置，若设计无要求时，可按下列方法确定： B=D1+2(b1+b2+b3) (1-1) 式中：B——管道沟槽底部的开挖宽度(mm)； D1——管道结构的外缘宽度(mm)； b1——管道一侧的工作面宽度(mm)； b2——管道一侧的支撑厚度，可取150mm～200mm； b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。 2) 管道一侧预留工作宽度见表1-1。 交底单位接收单位
施工技术交底记录 年月日施管表5工程名称金星大道提质改造工程分部工程排水工程 分项工程名称金星大道小河路-同福路排水管沟槽开挖 交底容： (2) 沟槽边坡的确定 当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以边坡不加支撑时，在设计无规定情况下，沟槽边坡最陡坡度应符合表1-2的规定。 (3) 机械开挖 1) 开挖基坑(槽)、管沟时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合有关规规定，直槽开挖必须加支撑。 2) 采用机械挖槽时，应向机械司机详细交底，其容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等；由专人指挥，并配备一定的测量人员随时进行测量，防止超挖或欠挖。当沟槽较深时，应分层开挖，分层厚度由机械性能确定。 3) 挖土机不得在架空输电线路下工作。如在架空线路下一侧工作时，与线路的垂直、水平安全距离，不得小于表1-3的规定。 交底单位接收单位
共 1 页第1 页 单位工程名称***工程交底时间2010-10-16 施工单位***项目部交底部位管线施工 工序名称测量放线、施工带清理、管沟开挖及回填 参加交底人员： 交底内容： 测量放线、施工带清理、管沟开挖及回填 1.根据施工图进行现场放线,管线穿越已建埋地管道、电力电缆、等地下构筑物和其他隐蔽工程交叉时，放线在交叉范围两侧做出明显的标志，并事先人工开挖找出地下已建构筑物。 2.按指定线路在施工前将无植被处用推土机对施工作业带内的堆放物、构筑物等进行清理，并加以平整，保证施工作业机械行驶和管道施工，有植被处用人工清理施工作业带。清理和平整施工作业带时，应注意管线地下管网，施工时注意安全。 3.在施工带范围内，对于影响施工机具通行或施工作业的石块、杂草、树木应清理干净，沟、坎应予平整，有积水的地势低洼段应排水。 4.扫线长度按图纸，扫线宽度为6米(根据征地要求最后确定宽度)。作业带应扫平扫直。 5.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，在无植被处采用机械开挖人工清沟方法，有植被处和有地下设施时采用人工开挖；弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.4～1.5m（保证管顶距地面1.2m），沟底宽度为管道结构的外径加上0.5m的余量，管道同沟的情况，每增加一根管道增加管道结构的外径后再增加0.25m。边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm，管沟地形起伏必须满足弹性敷设的弯曲半径1000D(管道外径)。 6.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实（道路、井场）,并做0.3m高管垄，管垄宽度300～500mm。 7、管道穿越砂石路采用大开挖，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成），穿越干沟采用弹性敷设，开挖深度为干沟底以下2m。 8、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 9、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
巫家坝城市新中心土地一级开发项目官渡4路 排水工程管沟沟槽回填施工技术交底 管沟沟槽回填施工技术交底 中交隧道工程局有限公司昆明市巫家坝片区土地一级开发整理 项目经理部 2016年6月
交底内容： 一、施工技术及工艺： 1、回填前将槽底杂物（砖石、木块草包、模板及支撑设备等）清理干净,保证沟槽内没有积水，保持降排水系统正常运行，不得带水回填。 2、管顶上50cm以下及胸腔部分采用中粗砂回填，管顶上50cm以上---路基处理底部采用红土碎石回填，与道路路基处理重叠部分按路基处理要求进行回填。对车行道检查井周边1m及雨水口周边0.5m范围内采用C15砼反挖回填至路基基层顶面。 3、钢性管道及柔性管道沟槽回填（除管道两侧沟槽底至管顶以上50cm的范围内采用轻型击实标准，其余采用重型击实标准）。沟槽回填超过管顶50cm以上采用打夯机夯实（具体夯实设备以实际为主），以达到设计的压实度要求。回填压实逐层进行，且不得损伤管道。管道两侧和管顶以上50cm范围内胸腔夯实，应采用轻型压实机具，管道两侧压实面的高差不超过30cm。管顶50cm以上回填时，分层整平和夯实，具体回填要求见附图。采用轻型压实设备时，应夯夯相连。采用压路机时，碾压的重叠宽度不得小于200mm，行驶速度不得超过2km/h。 4、井室周围的回填，应与管道沟槽回填同时进行，不便同时进行时，应留台阶形接茬。相 邻的接茬应呈梯形，井室周围回填压实时应沿井室中心对称进行，且不得漏夯。回填材料压实后应与井壁紧贴，严禁在槽壁取土回填。 二、质量及安全：
1、回填密实度：管顶上方0.5m以下不低于85%，胸腔部分不得低于93%，压实度为轻型击实标准，与道路重叠部分为道路密实度。 2、回填土方的操作人员，必须保持足够的安全距离，横向不小于2m，纵向不小于3m。 3、施工作业范围内的道路，应设警告标志，作业时，坡下严禁通行。 3、配合机械作业的清底、平整、修坡等辅助工作应与机械作业交替进行。机上、机下人员必须密切配合，协同作业。当必须在机械作业范围内同时进行辅助工作时，应停止机械运转后，辅助人员方可进入。 4、挖掘机发动机起动后，铲斗内、臂杆、履带和机棚上严禁站人。 三、环保、水保措施： 1、施工过程中采用先进设备，使用清洁能源，防止漏油，禁止机械在运转中和维修时产生的含油污水未经处理直接排放，应对含油污水进行隔油处理后再行排放。 2、施工及生活废水的排放遵循清污分流、雨污分流的原则，各种施工废油、废液集中储积，集中处理，严禁乱流乱淌，防止污染水源，破坏环境。 四、注意事项： 1、沟槽回填时，压实度必须达到要求，否则容易造成沟槽顶面结构下沉。 2、挖掘机不得在架空线路正下方工作，在一侧工作，必须保持一定的水平和垂直安全距离。 3、需要拌合的材料应在运入槽内前拌合均匀，不得在槽内拌合。 五、文明施工措施： 1、贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。
施工技术交底 施工单位：四川航天建筑工程有限公司合同号：监理单位：成都久久公路工程监理有限公司编号：
防边坡垮塌、溜滑。基坑开挖时，注意核对开挖土质情况是否异常，加强人员巡查，异常时应及时通知业主、监理及设计代表等单位共同处理。 3、沟槽排水措施： (1)在沟槽外设置排水沟和集水井，截止沟槽外地表水流入沟槽，集水井内的污水经沉淀后排放。 (2)开挖时基底设置临时排水沟，排水沟的截面尺寸为200mm×300mm。 (3)在沟槽开挖过程中出现的渗漏水应及时进行处理，处理的方法为： A：渗漏水较少时，直接封堵； B：渗漏水较大时，在沟槽外侧施工摆喷或灌浆止水。 4、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。 5、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。 6、土方外运采用载重自卸车，沿施工现场临时施工便道，将余泥运至弃土场。 7、夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。 二、土方回填： 1. 待管道安装完成，闭水试验合格并报监理工程师同意后，方可进行土方回填。 2. 回填材料详见附图。管顶50cm范围(Ⅱ区)回填压实系数为0.85~0.89。 3. 土方回填采用分层对称回填分层夯实的方法，每层回填厚度不大于20mm。采用轻型机械夯(压)实时分层厚度应＜15cm。 4. 井周80cm范围内采用6%的水泥稳定碎石加强，自井底自加强井圈下。 5、管道沟槽回填详见下图。 6. 管顶50cm以下采用人工回填，冲击打夯机夯实，回填管道两侧土方时应避免碰撞管
沟槽开挖及回填施工作业指导书 一、沟槽施工基本概况 本施工标段沟槽开挖在改性土坡面上进行施工，集水槽及齿槽开挖深度均为40cm*40cm，集水槽与齿槽中间相隔25.8cm为一道改性土小墙。集水槽里安装软式透水管周围用粗砂包裹。 二、人员配置及施工机具 沟槽清理、软式透水管安装、粗砂回填5~7人； 施工机具：开沟机、电稿、洋镐、铁锹、铁丝、钢丝钳、平板振动器； 三、施工程序 石灰洒出开沟边线—开沟机开挖沟槽—沟槽清理—集水槽5 cm粗砂回填压实—软式透水管安装—集水槽粗砂回填压实 四、材料检测及防护 排水暗管应轻搬轻放，防止挤压和碰撞。现场存放数量要与安装铺设进度相适宜，尽量减少场内二次搬运。软式透水管运至施工现场后，及时遮盖并标识，防火防晒，管上不得放置其他物品。 五、施工方法 1.沟槽开挖 坡面浮土清完以后由测量人员放出沟槽边线的控制桩，控制桩一般与集水槽的外边线为30cm与集水槽中心为50cm；现场施工人员根据控制桩使用石灰洒出集水槽外边线，指挥挖掘机根据石灰线垫出施
工平台并压实宽度为2.5米左右，高度略低于石灰线10cm 。然后采用轮盘式开沟机根据石灰线进行集水槽外边线的开挖，外边线开挖以后，根据控制桩洒出集水槽内边线使用开沟机进行开挖。两条边线开完以后会留出一道土埂，使用挖掘机特制刮板（宽度30cm、长度60cm）对沟槽改性土土埂的清除。使用挖掘机将施工平台清除，清除高程控制在模板下平面，齿槽开挖施工方法与集水槽一至。沟槽土埂使用挖掘机清除以后人工用铁锹将沟槽里面的浮土进行清理干净。 在齿槽与集水槽中间有25.8cm小墙，若发现小墙被破坏可以使用M10砂浆进行砌砖，施工时严格控制小墙高程不得高于砂垫层设计面（此位置薄弱、易产生裂缝、截面变形，因此要保证此位置的砼厚度不低于设计厚度）。 沟槽清理完以后在集水槽底部摊铺5cm粗砂垫层并夯实。 2.永久排水安装 软式透水管内径为150 cm；每16m通过三通连接预留管件，预留长度约50 cm，每32m通过三通连接预留管件穿过齿槽底部（周围用粗砂包裹）连接渠底长度约 2.5m。并且三通内软式透水管端头应有5~10cm的间隙，以便排水通畅，齿槽两侧砌砖保护软式透水管。渠坡预留波纹管口连接蓝色软管，连接处采用砂浆包裹严实，蓝色软管端头进行包裹放置杂物进入。 根据管径计算并考虑搭接长度，裁剪土工布和绑材。绑扎时先将管与三通之间连接好，然后再用土工布包裹、尼龙绳绑扎；铺设后透水管两边每隔2米用粗砂固定，保证顺直度。软式透水管端口应取出
沟槽式连接管道工程技术交底
技术交底记录
2、检查 ( 1) 工程用管材、沟槽式接头和沟槽式管件等管道组合件、管道支承件, 施工力量, 机具, 水、电供应等已准备就绪, 能进行正常施工并符合质量要求; ( 2) 对施工人员已进行沟槽式连接方式的技术培训。 ( 3) 场应核对管材、沟槽式管接头、沟槽式管件等管道组合件和支承件的材质、规格、型号、产品说明书及出厂合格证等是否符合设计规定并按国家现行相关标准进行外观检查。当发现缺件、质量异常等情况时, 应及时进行补充和复检。严禁采用不符合标准要求的产品。 3、管材切割和预加工 ( 1) 管材切割前应按配管图先标定管子外径, 其外径误差和壁厚误差应在允许公差范围内。管材切口端面应垂直于管道中心轴线, 其倾斜角偏差e( 图 3.1) 不得大于表3.1的规定。 表3.1切割端面倾斜角允许偏差( mm) 公称直径DN 切割端面倾斜角允许偏差( mm) ≤80 0.8 100-150 1.2 ≥200 1.6
支管接头现场开孔 在管道上开孔应按下列步骤进行: ( 1) 将开孔机固定在管道预定开孔的部位, 开孔的中心线和钻 头中心线必须对准管道中轴线; ( 2) 启动电机转动钻头; ( 3) 转动手轮使钻头缓慢向下钻孔, 并适时、适量地向钻头添加润滑剂直至钻头在管道上钻完孔洞; ( 4) 开孔完毕后, 摇回手轮, 使开孔机的钻头复位; ( 5) 撤除开孔机后, 清除开孔部位的钻落金属和残渣, 并将孔洞打磨光滑。注: 开孔直径应不小于支管外径。 5、接头连接和安装 沟槽式连接管道系统宜按公称直径先大后小的顺序安装。 一: 沟槽式接头安装应按下列步骤进行: ( 1) 用游标卡尺检查管材、管件的沟槽是否符合本规程第4条的要求, 以及卡箍件的型号是否正确; ( 2) 在橡胶密封圈上涂抹润滑剂, 并检查橡胶密封圈是否有损伤; 注 :润滑剂可采用肥皂水或洗洁剂, 不得采用油润滑剂。
技术交底记录 工程名称交底日期年月日施工单位分项工程名称室外给水工程交底提要沟槽开挖 交底内容 1.测量放线 根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。 2.沟槽开挖 管道沟槽严格按管道设计的平面位置和纵断面高程开挖, 开挖时，不得破坏槽底原状土的结构，局部超挖部分应回填中粗砂或其它细骨料处理。沟槽开挖的深度为设计基底标高（绝对标高）,控制桩为对应管沟沟槽每100米一处控制点顶面高程（当面交桩），管道纵坡严格按设计纵断面图各里程桩对应坡度i 计算，当挖土接近要求深度时，应随时复核槽底标高，以便于控制挖土深度，若已发生超挖，应以中粗砂或其他细骨料回填夯实，不准用原土回填。机械开挖时,沟底预留值不应小于0.15 m.预留部分在管道敷设前应人工清底至设计标高. 管道沟槽开挖沟底宽度为D+800mm，管道放坡不小于1:1（详见图纸-管道典型横断面图-断面边坡统计表）。沟槽开挖位置位置详见设计图纸。开挖的土方原则上就地堆置，但堆放高度不超过 1.5m，施工时严格进行控制。堆置点离坑边距离不小于3m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。 3.管道基础或垫层应符合下列规定: （1）管道必须敷设在原状土地基上,局部超挖部分应回填夯实.当沟底无地下水时,超挖在0.15 m以内时,可用原土回填夯实,其密实度不应低于原地基天然土的密实度;超挖在0.15 m以上时,可用石灰土或砂填层处理,其密实度不应低于95%.当沟底有地下水或底土层含水量较大时,可用天然砂回填. （2）沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须在清除后铺一层厚度小于0.15 m的砂土或素土,且平整夯实。 审核人交底人接受交底人 本表由施工单位填写并保存(一式三份，接受交底人一份、交底人一份、安全员一份)。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 开挖沟槽工程技术交底(最新 版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
开挖沟槽工程技术交底(最新版) 技术交底： 1、沟槽开挖采用机械开挖。沟壁应平整，边坡坡度采用1：1。 2、沟槽开挖必须严格按照设计图纸施工。 3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。 4、采用机械开挖时，在距离槽底设计标高时换用人工开挖，并采用人工平整沟槽底。 5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。 6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。 7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工
和槽壁稳定，也不得阻碍交通。 8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求： （1）、不得影响建筑物、各种管线和其他设施的安全。 （2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。 （3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。 9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。 10、沟槽不允许超过图纸要求的挖深、挖宽。 11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。 12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。 云博创意设计 MzYunBo Creative Design Co., Ltd.
电力管道施工技术交底 技术交底书编号项目名称上饶西货站至新320国道连接线（物流大道）道路工程项目工程名称上饶西货站至新320国道连接线（物流大道）道路工程设计施工总承包设计文件图号xx083铁-SR施（电）14-18 施工部位电力管道工程 交底日期 xx年1月11日技术交底内容： 1、编制依据； 2、技术交底范围； 3、概况； 4、开始施工的条件及施工准备工作； 5、施工工艺； 6、质量标准； 7、施工安全文明保证措施； 1、编制依据（1）《上饶西货站至新320国道连接线（物流大道）道路工程设计施工总承包》施工图纸； （2）我方编制的《物流大道电力管道施工方案》；（3）《电气装置安装工程电缆线路施工及验收规范》GB50168-xx；（4）《电力电缆井设计与安装》07SD101-8；（5）《建筑工程施工质量验收统一标准》（GB50300-xx）；（6）《建筑地基基
础工程施工质量验收规范》（GB50202-xx）；（7）《砌体工程施工质量验收规范》（GB50203-xx）；（8）《混凝土结构工程施工质量验收规范》（GB50204-xx）（9）《建筑电气工程施工质量验收规范》（GB50303-xx）；（10）国家、江西省及上饶市现行有关建筑工程文明施工规定； 2、技术交底范围本工程全线道路电力管道工程施工。 3、概况上饶市物流大道北起三清山西大道起点里程 K0+129、72，沿线下穿沪昆高铁桥，并与坑口路、铁南路、公园路、枫坞路、商贸路、场中路、新港路、凤凰西大道、规划路相交，南至新G320国道K5+248，道路全长5118、28m，道路红线宽度46m。 1 电力管道位置：本工程电力管道道路沿线有10KV电力电缆通过，公园路-凤凰西大道在道路西侧人行道下，设计预埋12根DN175和两根DN100的碳素波纹管，管道排管为4层敷设，顶层为2根DN100管道，下面3层每层4根DN175管道，三清山西大道-公园路、凤凰西大道-新320国道在道路西侧人行道下，设计预埋8根DN175和两根DN100的碳素波纹管，管道排管为3层敷设，顶层为2根DN100管道，下面2层每层4根DN175管道，每隔100米左右敷设4根DN175和两根DN100的碳素波纹管横穿道路至另一侧的人行道下，管道埋深- 1、0米以下,管道排管为2层敷设，每层3根碳素波纹管。管道过道路时，考虑道路施工易对车行道下的管道造成损坏，本工
沟槽连接技术交底 沟槽连接管道施工工艺 沟槽连接件是一种新型的钢管连接方式，具有很多优点。自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm 的管道，应分段采用法兰或沟槽式连接件连接。现将具体施工方法介绍如下。 一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。 二、安装准备 1.检查开孔机、滚槽机、切管机，确保安全使用。 2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。 3.按设计要求装好待装管子的支吊架。 三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。切口如果有毛刺，应用砂轮机打磨光滑。 2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。 3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。 4.缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。 5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。 四、开孔。安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。。 2.将链条开孔机固定于钢管预定开孔位置处。 3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。 4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。
一．工作范围及内容 雨水工程方沟结构段位于本施工段道路工程范围内，中心线的北侧。方沟断面尺寸为W*H=2200*1760，结构平均埋深于地面以下约3米（盖板顶）。施工过程中无地下水影响。 方沟施工内容主要有：土方开挖、垫层施工、现浇钢筋混凝土底板、方沟侧墙、方沟盖板、伸缩缝、检查井及土方回填施工。 方沟施工段落长度约228米。 方沟断面尺寸如下： 二．工艺流程及施工方法 ⒈工艺流程 ⒉所用机械、材料及施工方法
2.1.施工机械及材料 2.2.施工方法 2.2.1.土方开挖 ⑴.开挖断面图(肥槽宽度结合结构尺寸，现场确定)如下： ⑵.开挖方法 本雨水工程由于结构埋深较深，土方开挖属于深基槽开挖。基于开挖安全考虑，结合土质及土力水文条件，土方开挖分两级放坡开挖形式，坡度为1:0.33。 开挖前需放设（白灰洒线、井位定木桩）结构中心线、开挖上口线。采用挖机纵向抽槽，抽槽预留必要的护壁，即由槽中心向两侧开挖，分层去土。一个井位段为一层去土区间划分。开挖顺序见“开挖断面图” ，纵向放坡应满足渣车
⑥.开槽后基底做钎探，基土不符合要求时，采取换填天然级配砂石或砾石处理并夯实。 ⑦.沟槽开挖必须按技术交底要求放坡，边坡平顺、无起凸和凹洼，槽底不得挠动原状土，保证设计要求的地耐力，在清槽后经勘测、设计、业主以及监理单位验收。 2.2.2.垫层施工 ⑴.浇筑方法 具体浇筑方法见下图。浇筑前由现场施工员计算每一浇筑点（即砼罐车停放点）大致砼量，分点卸砼，然后人工铺砼垫层。 ⑵.要求及注意事项 ①.砼罐车需离槽顶边线安全距离至少3米。 ②.垫层必须用平板附着式平板振捣器振捣密实。 ③.必须保证垫层顶面的平整度，用腻叶收面。 2.2. 3.底板施工 ⑴.钢筋工程 配筋图及下料表见“09SM202-1”第32及33页。其中参数选取见“一．工作范围及内容”中“方沟断面尺寸图示”所示。砼保护层厚度为40mm。2.0＜Hs≤3.5 。下料时需考虑伸缩缝的位置，变形缝间距为15米，变形缝做法见图集“09SMS202-1”第53页所示。钢筋连接：定位筋焊接，其余绑扎。 ⑵.模板工程 模板采用土模或用砌块压边的形式（具体形式现场考虑）。
排水管道施工 技 术 交 底 交底人： 复核人： 接收人： 日期：
交底接收签字表 序号接收人职务（工种）时间备注1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
排水管道施工技术交底 一、项目简述 二、排水管道施工工艺流程 测量放线→沟槽开挖及支护→管道基础施工→管道安装→检查井砌筑→沟槽回填→闭水试验→雨水口、支管、检查井井盖及井座施工 1、测量放线 根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 2、沟槽开挖和支护 根据本项目所处地地质情况，采用机械开挖，开挖之前，既有道路结构层先采用破碎锤破除；土方开挖时，在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，挖除的土石采用运输车运至指定的弃土场，沟槽要保持干燥，修整好底面，立即进行基础施工，根据设计图纸，当深度不同时，采用以下方法进行施工： ⑴基坑开挖深度H＜2m段，不需要采用支护措施，直接采用机械挖槽人工配合清底，机械挖槽应确保槽底土壤不被扰动基槽，开挖前应探明地下管线情况，在核实现状排水设施标高与设计相符后方可动工。开
挖必须严格控制槽底高程和宽度，防止超挖。详见开挖断面图、开挖沟槽宽度表B值表及沟槽开挖放坡系数K取值。 开挖沟槽宽度表B值（单位：mm） 管径（mm） 覆土（m） 1.5＜H≤4.0 4.0＜H≤5.0 300 1350 400 1550 500 1650 600 1750 800 1950 2000 1000 2250 沟槽开挖放坡系数K取值 土壤类别放坡起点 （m） 人工挖土 机械挖土 坑内作业坑上作业 一、二类土 1.2 0.5 0.33 0.75 三类土 1.5 0.33 0.25 0.67 四类土 2 0.25 0.1 0.33 雨水沟槽开挖断面图（埋地双平壁钢塑复合管，用于覆土厚度1.5≤H≤4.0m）
安全技术交底(沟槽开挖) 1、进入施工现场必须遵守安全各项规章制度，必须正确佩戴安全帽，不准违章作业。 2、机械开挖前应先发出信号，在挖掘机的回旋半径内严禁立人和进行其它工作。 3、机械施工时与附近房屋，架空输电线路保持规定的安全距离。 4、机械挖土跟清底操作人员应与机械保持一定距离，并戴好安全帽。并经常检查沟槽边坡的稳定性，特殊情况及时采取措施。 5、机械挖土配合车辆外运时，车辆停放在沟槽边外一定距离处，同时，车上不准留人，以保证车辆和装土安全。 6、土方开挖必须由上而下顺序放坡进行，严禁采用挖空底脚的操作法。开挖土方的操作人员之间，必须保持足够的安全距离；横向间距不小于2米，纵向间距不小于3米。 7、挖土中发现管道、电缆及其他埋设物应及时报告，不可擅自处理，电缆两侧1米范围内必须采用人工挖掘。 8、挖土时要注意土壁的稳定性，发现有裂纹及倾坍可能时，人员要立即离开并及时处理。 9、配合挖土机的清坡、清底的工人，不准在机械回转半径内工作。10开挖的土方，要严格按照规范要求堆放，堆土距沟边保持安全距离，同时控制堆土高度，堆放土不得大量堆于基坑外侧，以免地面堆载超荷引起土体位移或支撑破坏。 11、施工现场的井、洞、坑、池等危险位置必须有防护栏杆或防护篦等防护设施和醒目的警示标志。 12、上下沟槽（坑）必须设置坚固立梯，梯子不得有缺层或垫高使用，上端要扎牢，下端有防滑措施。严禁攀登支撑、支架或乘吊运机械设备上下沟槽。交底人： 年月日接底人： 年月日注：分部（分项）工程安全技术交底与各工种交底均用此表。安全技术交底工程名称交底部位分项工程/工种名称：沟槽开挖、回填交底内容：

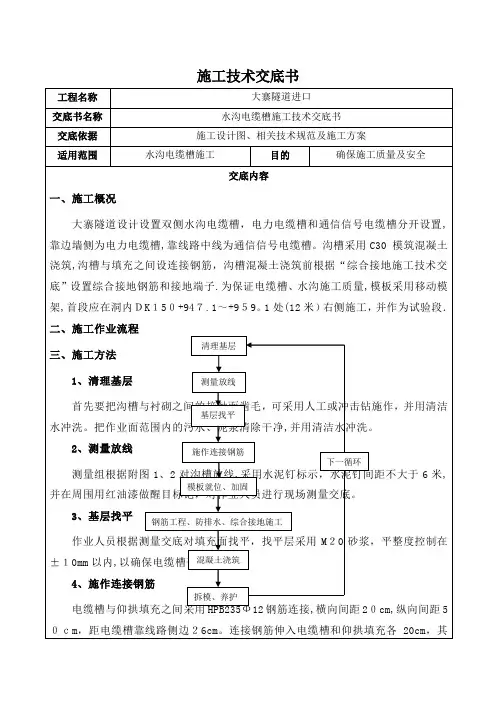

电缆沟施工技术交底 一、测量放线 1. 根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆 沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。 2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支 护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。具体事宜宜洽商予以解决。 二、沟槽开挖 1、沟槽开挖尽量采用采用人工开挖，在探明无现状管道后再采用机械开挖。 沟壁应平整，边坡坡度采用1：1。 2、沟槽开挖必须严格按照设计图纸施工，如G1型电缆沟底宽度为1.74米， 考虑到工作面的宽度，G1型电缆沟沟槽底宽度为2.74米。 3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中， 对各个尺寸标高要严格控制。 4、采用机械开挖时，在距离槽底设计标高30cm时换用人工开挖，并采用人 工平整沟槽底。 5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位 为50mm。 6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料 进行防护设计，采用支撑支护等有效防护措施。 7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工和槽壁稳定， 也不得阻碍交通。 8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求： （1）、不得影响建筑物、各种管线和其他设施的安全。 （2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。 （3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。 9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。 10、沟槽不允许超过图纸要求的挖深、挖宽。 11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录， 按时检查建筑物是否有开裂、偏移的倾向。 12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外 来水的防范措施。 13、GQ型电缆沟由于在人行天桥上施工，无需开挖沟槽，直接支立模板进行 施工。 三、电缆沟施工 1、沟底地基处理：电缆沟墙体及底板不得回落在回填土或淤泥上，如地基 为有其他不良情况时，需要进行地基处理。 2、混凝土垫层浇注：垫层混凝土采用C15混凝土，垫层宽度按图纸设计要 求，厚度为0.10m，垫层上面用1：2.5水泥砂浆厚15批挡压光，施工过程
管线基坑明挖土方技术交底记录
1.1.3.2 操作工艺 1. 沟槽开挖 (1) 管道沟槽底部的开挖宽度 1) 管道沟槽底部开挖宽度应按设计要求留置，若设计无要求时，可按下列方法确定： B=D1+2(b1+b2+b3)式中：B——管道沟槽底部的开挖宽度(mm)； D1——管道结构的外缘宽度(mm)； b1——管道一侧的工作面宽度(mm)； b2——管道一侧的支撑厚度，可取150mm～200mm； b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。 2) 管道一侧预留工作宽度见表1-1。 (2) 沟槽边坡的确定 当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，在设计无规定情况下，沟槽边坡最陡坡度应符合表1-2的规定。 (3) 机械开挖 1) 开挖基坑(槽)、管沟时，应合理确定开挖顺序、路线及开挖深度，然后分段开挖，开挖边坡应符合有关规范规定，直槽开挖必须加支撑。 2) 采用机械挖槽时，应向机械司机详细交底，其内容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等；由专人指挥，并配备一定的测量人员随时进行测量，防止超挖
或欠挖。当沟槽较深时，应分层开挖，分层厚度由机械性能确定。 3) 挖土机不得在架空输电线路下工作。如在架空线路下一侧工作时，与线路的垂直、水平安全距离，不得小于表1-3的规定。 4) 挖土机沿挖方边坡移动时，机械距边坡上缘的宽度一般不得小于基坑(槽)、管沟深度的1／2。土质较差时，挖土机必须在滑动面以外移动。 5) 开挖基坑(槽)、管沟的土方，在场地有条件堆放时，一定留足回填需要的好土；多余土方应一次运走，避免二次挖运。 6) 基坑(槽)、管沟设有明排边沟时，开挖土方应由低处向高处开挖，并设集水井。 7) 检查井应同基坑(槽)、管沟同时开挖。 (4) 人工开挖 人工开挖基坑(槽)、管沟时，其深度不宜超过2m，开挖时必须严格按放坡规定开挖，直槽开挖必须加支撑。 (5) 堆土 1) 在农田中开挖时，根据需要，应将表面耕植土与下层土分开堆放，填土时耕植土仍填于表面。 2) 堆土应堆在距槽边1m以外，计划在槽边运送材料的一侧，其堆土边缘至槽边的距离，应根据运输工具而定。 3) 沟槽两侧不能堆土时，应选择堆土场地，随挖随运，以免影响下步施工。 4) 在高压线下及变压器附近堆土，应符合供电部门的有关规定。 5) 靠近房屋、墙壁堆土高度，不得超过檐高的1／3，同时不得超过1.5m。结构强度较差的墙体，不得靠墙堆土。 6) 堆土不得掩埋消火栓、雨水口、测量标志、各种地下管道的井盖等。 (6) 沟槽支护沟槽支护应根据沟槽的土质、地下水位、开槽深度、地面荷载、周边环境等因素进行方案设计。沟槽支护型式主要有槽内支撑、土钉墙护坡、桩墙护坡。 1) 槽内支撑：支撑材料可以选用钢材、木材或钢材和木材混合使用。 ①单板撑：一块立板紧贴槽帮，撑木撑在立板上，如图1-1。 ②横板撑：横板紧贴槽帮，用方木立靠在横板上，撑木撑在方木上，如图1-2。 ③立板撑：立板紧贴槽帮，顺沟方向用两根方木靠在立板上，撑木撑在方木上，如图1-3。
开挖沟槽工程技术交底(标准 版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0736
开挖沟槽工程技术交底(标准版) 技术交底： 1、沟槽开挖采用机械开挖。沟壁应平整，边坡坡度采用1：1。 2、沟槽开挖必须严格按照设计图纸施工。 3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。 4、采用机械开挖时，在距离槽底设计标高时换用人工开挖，并采用人工平整沟槽底。 5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。 6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。 7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工
和槽壁稳定，也不得阻碍交通。 8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求： （1）、不得影响建筑物、各种管线和其他设施的安全。 （2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。 （3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。 9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。 10、沟槽不允许超过图纸要求的挖深、挖宽。 11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。 12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。 XXX图文设计 本文档文字均可以自由修改
