桥梁盖梁施工技术交底
一、施工准备
为保证盖梁施工，在施工前要求对人、机、料、施工场地进行周密的安排布置，提高现场施工技术人员特别是一线操作工人的技术水平保证施工效率。首先对参与施工的人员进行严格技术交底，使操作工人掌握具体施工工艺掌握盖梁结构型式等。根据现场施工组织情况，在施工前将所需材料提前运送至现场，妥善保管。为防止临时停电，施工现场配备1台100KW内燃发电机作为备用电源。
二、施工方案
盖梁施工工序：搭设支架→测量、放样→钢筋制作、安装→模板安装→混凝土浇筑→拆模、养护。
1、支架施工
根据现场情况盖梁底模支架采用托架法。为避免在墩柱上留下孔洞，托架的承托采用钢箍，钢箍的连接部分要采用钢板加强。安装好后，吊立安装承托梁，承托梁采用双片贝雷梁，调整好高度后，铺装10×10cm方木，即可铺设底模板。底模板及侧模板采用大块整体钢模板，模板面板采用5mm厚钢板，8#槽钢及角钢做肋。采用吊车分块吊装拼组，上下设拉杆固定。底模和侧模间夹凹形橡胶条，防止漏浆。
盖梁托架示意图
2、模板的制作及安装
2.1 模板配备：采用大块钢模板安装，一次性浇筑完成。
2.2 模板的制作
（1）钢模板宜采用标准的组合模板，组合模板的拼装及各种螺栓连接件应符合相关要求。钢模板及其配件应按批准的加工图加工，成品经检验合格后方可使用。
（2）木模板制作可在工厂或施工现场制作，木模板与混凝土接触的表面应平整、光滑，多次重复使用的木模板应在内侧加钉薄铁皮。木模板的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或估成斜角。重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。
（3）加工好的模板必须逐块进行验收，并进行场外试拼装，拼装成盖梁要求尺寸后再次测量尺寸偏差，进行校正，使偏差值应符合规范要求。
2.3 模板安装
模板采用吊车进行安装，模板之间采用螺杆进行连接，安装好的模板应线型顺适，接头紧密平整，位置准确。
2.4 模板安装的技术要求
（1）模板一钢筋安装工作应配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架联接（模板与脚手架整体设计时除外），避免引起模板变形。
（2）安装侧模板时，应防止模板位移和凸出。侧模板设拉杆固定。浇筑在混凝土中的拉杆，应按拉杆拨出或不拨出的要求，采取相应的措施。
（3）模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。
（4）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，符合要求后方浇筑混凝土。浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。重复使用的模板、支架、拱架应经常检查、维修。
（5）浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正。
3、钢筋制作及安装
3.1作业条件
（1）熟悉桥梁设计图纸，明确各工序做法。
（2）进场钢筋按图纸要求悉数进场，且已试验合格。
3.2钢筋加工
（1）根据图纸设计要求，钢筋工长应熟悉图纸进行钢筋抽样，抽样完毕后，方可交付钢筋工下料。
（2）在钢筋下料过程中，应严把质量关。而且质量员应不定期抽查后台下料长度与钢筋工长料单长度比较，误差大于规范要求的应重新制作。
（3）成品堆放应标明所用部位、长度、规格。
3.3钢筋绑扎
（3）钢筋在支架施工完成铺好底模后就可进行。
（2）用粉笔在底模上按设计要求划出主筋间距，逐个进行绑扎。在骨架两根主筋重叠段应增加焊缝，焊缝间距100cm，焊缝长度为2.5d。
（4）钢筋绑扎时,箍筋应与受力钢筋垂直,箍筋搭接处承受力钢筋方向相互错开。
（5）钢筋绑扎完毕后,应在梁底和钢筋外侧垫齐同标号细石混凝土垫块，以保证混凝土保护层厚度和不露筋。
（6）绑扎钢筋时应满绑,不得缺扣或漏绑。
3.4质量要求
（1）高度重视半成品加工质量，下料前必须调直钢筋。下料尺寸必须经施工技术人员严格审查后执行。钢筋制作一律在工地加工房内使用机械加工弯制成半成品使用。保证弯曲角度和平直部分长度。加工好后应按照规格品种分类堆放整齐，交待工人取用时不得错拿错放，以保证成型骨架准确。
（2）钢筋骨架绑扎注意绑扎方法,宜采用十字扣绑扎法,不得采用顺扣,防止钢筋变形。3.5成品保护
（1）成品钢筋应垫平堆放,且应分规格和品种堆放。
（2）钢筋堆放时,要保持钢筋表面洁净。
（3）避免踩蹋已绑扎好的钢筋。
4、混凝土浇筑
4.1 混凝土的拌制
（1）严格按混凝土配合比拌制混凝土，混凝土搅拌完毕后，应检测混凝土拌和物的坍落度；浇筑过程中要严格控制混凝土的坍落度及和易性。
（2）应检查混凝土拌和物的均匀性，混凝土拌和物应拌和均匀颜色一致，不得有离析和泌水现象。
4.2 混凝土的运输入模
混凝土由罐车运送至现场，放入料斗内，利用吊车将料斗吊至待浇筑位置入模,入模高度不能大于2m，超过2m则布置串筒。应避免串筒出料处混凝土接触系梁钢筋，发生分离、离析。
4.3 混凝土浇筑振捣
混凝土应按一定的厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑完上层混凝土，分层应保持水平，分层厚度不宜超过规范规定；采用插入式振捣器振捣混凝土，每次移动间距不应超过振动器作用半径的1.5倍，与侧模应保持5～10cm距离，插入下层混凝土5～10cm，每振动完毕后应边振动边徐徐提出振动棒，应避免振动棒碰撞模板、钢筋及其它预埋件；对每一振动部位，必须振动至该部位混凝土实心实意为止；浇筑混凝土期间，应设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。
4.4 混凝土外观质量保证措施
为保证盖梁混凝土表面光泽及颜色一致，施工中将采用同一品牌的水泥及脱模剂，另外我们在施工中还将重视以下几点，即：严格控制混凝土的配制计量工作；严格控制混凝土的坍落度、和易性及搅拌时间；选用有经验的工人进行混凝土振捣，既防止欠振影响混凝土强度，表面出现气泡，又避免因过振而产生的混凝土离析现象；严格进行混凝土的养生。
4.5 混凝土的养护
（1）混凝土浇筑完成后，在初凝后尽快予以覆盖和洒水养护，覆盖时不得损伤或污染混凝土的表面。混凝土面有模板覆盖时，应在养护期间经常使模板保持湿润。
（2）当气温低于5℃时，应覆盖保温，不得向混凝土面上洒水。
（3）混凝土养护用水的条件与拌和用水相同。
（4）混凝土的洒水养护时间一般为7天，可根据空气的湿度、温度和水泥品种及掺用的外加剂等情况，酌情延长或缩短。每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
（5）混凝土强度达2.5Mpa以后方可拆除模板，随即进行表面的修饰。当气温过低时，可采取蒸气覆盖养生。
（6）混凝土强度达到2.5MPa前，不得使其承受外荷载。
5、模板拆除
模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。一般应在混凝土抗压强度达到2.5Mpa时方可拆除模板，模板拆除应遵循先支后拆，后支先拆的顺序，拆时严禁抛扔，模板拆除后应维修整理，分类妥善存放。
三、施工质量保证措施
1、模板的刚度和加工精度及模板的定位精度是混凝土外观线形的保证，因此在施工过程中务必确保其制作及安装精度；模板连接除采用螺栓连接外，另专门增加锥形定位钢销，以防止模板搓动而发生错台现象。
2、严格控制混凝土配制计量、搅拌时间、坍落度，保证泵送混凝土的流动性、和易性及缓凝早强性。应采取降低内部水化热措施，并注意保温和养生，防止因水化热过高而使盖梁开裂，应尽量缩短盖梁混凝土与墩身混凝土之间的龄期差。
3、选用有经验的混凝土工进行振捣，既要防止过振而出现翻砂，又要防止振捣时间不足出现多气泡，更要杜绝漏振而产生蜂窝麻面。
4、盖梁混凝土应尽量采用同一厂家、同一品牌的水泥，并尽可能采用同一料场或料源产地的石料、砂料，外加剂、粉煤灰也应采用同一产品，以求保持结构外观色调一致。
5、严格控制盖梁高程及各断面尺寸在规范容许范围内。
6、支座垫块及防落梁装置预埋件应在盖梁施工时预埋，在盖梁全部施工完成后再浇筑支座垫块，以保证支座顶面标高准确无误。
7、所有预埋件在盖梁施工完毕后均不得在混凝土外表面留下痕迹。对于不可避免的永久性外露预埋件必须做好防锈处理或采用不锈钢作为外露部分，以满足整体景观的要求。
8、施工期间，应随时与气象部门取得联系。不得在不利于施工的天气条件下施工，以保证混凝土质量及施工安全。
9、盖梁施工时，应随时观测模板的变形，并及时进行相应调整，以保证盖梁的几何形状符合设计要求。
四、冬季施工措施
冬季施工时由于其寒冷的的气候条件将会直接影响在建工程的施工质量、安全和进度。冬季施工的起止日期一般规定为：当冬天到来时，如连续五天的日平均气温稳定在5℃以下，则此5d的第一天为进入冬季施工的初日，当气温转暖时，最后一个5d?的日平均气温稳定在5℃以上，则此5d的最后一天为冬季施工的终日（日平均气温是1d内2、8、14和20时等4次室外气温观测结果的平均值，这是在地面以上1.5m处，并远离热源的地方测得的）。
1、现场准备
1.1 根据实物工程量提前组织有关机具、?外加剂和保温材料进场。
1.2 搭建加热用的锅炉房、搅拌站，敷设管道，对锅炉进行试火试压，对各种加热的材料、设备要检查其安全可靠性。
1.3 计算变压器容量，接通电源。
1.4 工地的临时供水管道及白灰膏等材料做好保温防冻工作。
1.5 做好冬季施工混凝土、砂浆及掺外加剂的试配试验工作，提出施工配合比。
2、施工措施
2.1 钢筋的冬季施工
2.1.1 钢筋的冷拉和冷弯
（1）钢筋冷拉温度不宜低于－20℃，?预应力钢筋张拉温度不宜低于-15℃。
（2）钢筋负温冷拉方法可采用控制应力方法或控制冷拉率方法。用作预应力砼结构的预应力筋，宜采用控制应力方法；?不能分炉批的热轧钢筋冷拉，不宜采用控制冷拉率的方法。
（3）在负温条件下采用控制应力方法冷拉钢筋时，?由于伸长率随温度降低而减少，如控制应力不变，则伸长率不足，钢筋强度将达不到设计要求，?因此在负温下冷拉的控制应力应较常温提高。而冷拉率的确定应与常温施工相同。
（4）钢筋冷拉设备仪表和液压工作系统油液应根据环境温度选用，并应在使用温度条件下进行配套校验。
（5）当温度低于－20℃时，严禁对低合金Ⅱ、Ⅲ级钢筋进行冷弯操作，以避免在钢筋弯点处发生强化，造成钢筋脆断。
2.1.2钢筋焊接
（1）冬季在负温条件下焊接钢筋，应尽量安排在室内进行。如必须在室外焊接，其环境温度不宜低于－20℃，风力超过3?级时应有挡风措施。焊后未冷却的接头，严禁碰到冰雪。
（2）负温闪光对焊。?负温闪光对焊宜采用预热闪光焊或闪光－－预热－－闪光焊工艺。钢筋端面比较平整时，宜采用预热闪光焊；端面不平整时，宜采用闪光－－预热－－闪光焊。
（3）负温电弧焊。钢筋负温电弧焊时，?必须防止产生过热、烧伤、咬肉和裂纹等缺陷，在构造上应防止在接头处产生偏心受力状态。
（4）负温自动电渣压力焊。负温自动电渣压力焊的焊接步骤与常温相同，但应适当增加焊接电流，加大通电时间。?接头药盒拆除的时间宜延长2min左右，接头的渣壳宜延长5min，方可打渣。
（5）环境温度达到-5℃时，即为钢筋“低温焊接”，严格执行钢筋低温焊接工艺，严禁焊接过程直接接触到冰雪。风雪天气时，焊接操作部位需采取封闭围挡保温措施，使焊接部
位缓慢冷却，防止焊接完毕后接头温度下降过快，造成冷脆，影响焊接质量。
（6）负温自动电渣压力焊的焊接步骤与常温相同，但焊接参数需做适当调整。其中焊接电流的大小，应根据钢筋直径和焊接时的环境温度而定。它影响渣池温度、粘度、电渣过程的稳定性和钢筋熔化速度。焊接通电时间也应根据钢筋直径和环境温度调整。焊接通电时间过短，会使钢筋端面熔化不均匀，不能紧密接触，不易保证接头的融合，故应适当加大通电时间。
（7）负温闪光对焊：宜采用预热闪光焊或闪光—预热—闪光焊工艺。钢筋端面比较平整时，宜采用预热闪光焊；端面不平整时，宜采用闪光—预热—闪光焊。
负温闪光对焊与常温焊接相比，应采取以下措施：
调伸长度增加10%～20%，以利于增大加热范围，增加预热留量、预热次数、预热间歇时间和预热接触压力，降低冷却速度，改善接头性能。
控制热影响区长度。热影响区长度随钢筋级别、直径的增加而适当增加。
变压器级数应降低1～２级，以能保证闪光顺利为准。
在闪光过程开始以前，可将钢筋接触几次，使钢筋温度上升，以利于闪光过程顺利进行。烧化过程中期的速度适当减慢。
冬季钢筋焊接前，必须根据施工条件进行试焊，经试验合格后，方可正式施焊。
2.1.3如遇雨雪天气，需将模板内（上）的冰雪打扫干净，模板内（上）难于清理的雨雪及其它杂物，可采用暖风机、吸尘器及汽油喷灯清理。最好在雨雪天气来临之前，采用塑料薄膜覆盖模板、钢筋工程施工操作面，尽量减少大量的清理工作。
2.2 砼的冬季施工
2.2.1 砼的浇筑
（1）入模温度验算
在砼浇注前要对入模温度进行演算。
（2）砼的现场浇筑
遇下雪天气绑扎钢筋，绑好钢筋的部分加盖塑料布，减少集雪清理难度。浇筑砼前及时将模板上的冰、雪清理干净。做好准备工作，提高砼的浇筑速度。在砼泵体料斗、泵管上包裹阻燃草帘被。
（3）砼的养护
养护措施十分关键，正确的养护能避免砼产生不必要的温度收缩裂缝和受冻。在冬施条件下必须采取冬施测温，监测砼表面和内部温差不超过25℃。
砼养护可以采取多种措施，如蓄热法养护和综合蓄热法养护等方法。可采用塑料薄膜加盖保温草帘养护，防止受冻并控制砼表面和内部温差。
(4) 养护时注意事项
测量放线必须掀开保温材料（5℃以上）时，放完线要立即覆盖；在新浇筑砼表面先铺一层塑料薄膜，再严密加盖阻燃毡帘被。拆模后砼采用刷养护液养护。砼初期养护温度，不得低于-15℃，不能满足该温度条件时，必须立即增加覆盖毡帘被保温。拆模后砼表面温度与外界温差大于15℃时，在砼表面，必须继续覆盖毡帘被；在边角等薄弱部位，必须加盖毡帘被并密封严实。
2.2.2拆模
将试块及时送交项目经理部试验室，进行试块强度检验。当砼未达到受冻临界强度均不得拆除保温加热设备。砼冷却到5℃，且超过临界强度并满足常温砼拆模要求时方可拆模。砼温度通过温度计来测定；工长根据试验结果填写砼拆模申请，报项目总工程师和相关人员批准，重点部位或有特殊要求的结构拆模要特加批准。
2.2.3 试块留制
在砼施工过程中，要在浇筑地点随机取样制作试件，每次取样应同时制作3组试件。1组在标准条件下养护至28d试压，得强度f28；1组与构件在同条件下养护，在砼温度降至0℃时（负温砼为温度降至防冻剂的规定温度以下时）试压，用以检查砼是否达到抗冻临界温度；1组与构件在同条件下养护至14d，然后转入20℃标准条件下继续养护21d，在总
龄期为35d时试压，得强度f14＇+21。如果f14＇+21≥f28，则可证明砼未遭冻害，可以将f28作为强度评定的依据。
五、盖梁施工工艺框图
盖梁施工技术交底(新版)

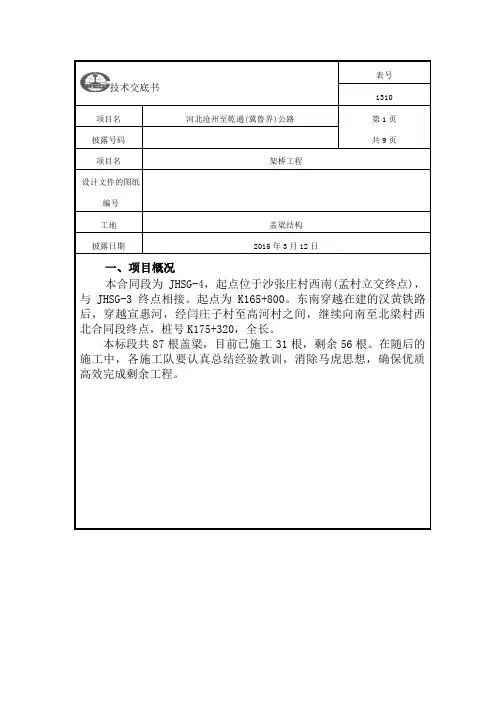

技术交底书表格编号1310 项目名称河北省沧州至千童（冀鲁界）公路第 1 页 共9 页交底编号 工程名称桥梁工程 设计文件图号 施工部位盖梁施工 交底日期2015年3月12日 一、工程概况 本合同段为第JHSG-4标段，起点位于沙张庄村西南（孟村互通终点），与第JHSG-3标终点相接，起点桩号为K165+800，向东南下穿在建邯黄铁路后，跨越宣惠河，在闫庄子村与高河村之间通过，继续向南在北良村西北到达合同段终点，桩号为K175+320，全长9.520公里。 本标段共有盖梁87个，截止目前已经施工31个，剩余56个。各施工队要在后续的施工中，认真总结经验教训，排除麻痹大意的思想，确保剩余工程优质高效的完成。
二、盖梁施工工艺流程图 三、施工方法 盖梁采用抱箍法施工，模板为定型钢模板。钢筋骨架在加工场制作成型，现场整体吊装。混凝土在拌和站集中拌和，混凝土罐车运至现场，用吊车吊灰斗入模。为加强结构整体性，浇筑混凝土时防震挡块与盖梁需一体浇筑。 1、盖梁放样 盖梁是控制跨径和桥面标高的重要项目，因此盖梁测设时一定要保证精度。准确测量盖梁中心线位置，在墩柱或桥台肋板的醒目位置标出盖梁底标高位置。待模板就位后具体测设时可根据桥墩控制点坐标计算盖梁边框上4个点的设计坐标，然后从控制点直接测设盖梁 施工准备 抱箍、工字钢安装 施工放样 底模铺设 墩顶处理 侧模施工 脚手架、施工平台搭设 砼施工 钢筋施工 钢筋、模板检查 养生 施工配合比
顶4个角点位置。再用钢尺检查4个点的相对距离，并丈量跨径，以确保梁的位置。 2、抱箍安装及支架搭设 （1）抱箍安装 当墩柱混凝土强度达到100℅时方可安装抱箍，为有效保护墩柱混凝土表面，抱箍内侧需涂刷万能胶，并粘贴5mm厚橡胶垫。然后放出盖梁底标高并将抱箍的顶面在立柱上标出，用钢管搭设工作平台。将抱箍紧扣到立柱上（抱箍的顶面与标记线对齐）并用螺栓上紧，使抱箍与墩柱紧贴。螺栓采用8.8级M20高强螺栓。 （2）支架安装 支架采用I40工字钢做横梁，支架分配梁采用10*15方木。 抱箍安装完毕后，将两根I40工字钢横梁放在抱箍的牛腿上，中间穿横向拉杆将两根横梁连为一个整体。横梁上铺48根10*15方木作为分配梁，间距25cm，在分配梁上铺设盖梁底模。
惠东县S356线多祝至平山段改建工程一标段 桥梁工程 施 工 技 术 交 底 建工集团 惠东县S356线多祝至平山段改建工程一标段 项目管理办公室
目录 桥梁工程施工技术 (3) 1、钢筋 (3) 2、模板、支架 (10) 3、混凝土及钢筋混凝土工程 (18) 4、施工测量 (38) 5、钻孔灌注桩基础 (39) 6、墩台施工 (45) 7、空心板的预制 (46) 8、后法预应力 T梁 (49) 9、梁板安装 (58) 10、桥面系施工 (58) 11、桥梁加固施工（碳纤维加固、粘贴刚板） (59) 桥梁工程施工技术 1、钢筋
1.1 一般要求 1.1.1钢筋混凝土中的钢筋和预应力混凝土中非预应力钢筋必须符合现行《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）、《冷轧带肋钢筋》（GB13788）、《低碳钢热轧圆盘条》（GB/T701）的规定。 1.1.2钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚），露天堆置时，应垫高50-70cm并加遮盖。 钢筋表面上的油渍、漆污和锤击能剥落的浮皮、铁锈应清除干净。带有颗粒状或状的老锈的钢筋不得使用。钢筋除锈通常可通过在冷拉或调直过程中除锈，少量的除锈可采用电动除锈机或喷砂，局部除锈可采用人工用钢丝刷或砂轮等方法进行，亦可将钢筋通过砂箱往返搓动除锈。如除锈后钢筋表面有严重的麻坑、斑点，已伤蚀截面时，应降级使用或剔除不用。 1.1.3钢筋应具有出厂质量证明书和试验报告单。对桥涵所用的钢筋应抽取试样做力学性能试验。 1.1.4 以另一种强度、牌号或直径的钢筋代替设计中所规定的钢筋时，应了解设计意图和代用材料性能，并须符合现行《公路钢筋混凝土及预应力混凝土设计规》（JTG D62）的有关规定。重要结构中的主钢筋在代用时，应由原设计单位做变更设计。 1.1.5预制构件的吊环，应采用未经冷拉的R235热轧钢筋制作。 1.2 钢筋的下料与连接 1.2.1钢筋调直和清除污锈应符合下列要求： 1 钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。 2 钢筋应平直、无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。 3 采用冷拉方法调直钢筋时，R235钢筋的冷拉率不宜大于2%；HRB335、HRB400牌号钢筋的冷拉率不宜大于1%。 1.2.2钢筋的弯制和末端的弯钩应符合设计要求，如设计无规定时，应符合表1.2.2的规定。 表1.2.2受力主钢筋制作和末端弯钩形状
桥梁工程技术交底 桥梁工程技术交底 ㈠下部结构 桥梁工程由一个专业桥梁工程队负责施工。 ⒈施工测量 在开工前先进行施工测量，包括导线、中线及高程的复测，水准点的复查与增设，测量与绘制横断面。精确放设各墩台位置及纵、横向护桩，对控制桩全部用混凝土埋设。施工测量的精度符合《公路勘测规》（JTJ061-99）的要求。并将测量成果资料报送监理工程师，经监理工程师批准后施工。 ⒉明挖扩大基础 1）施工方法 扩大基础采用反铲挖掘机开挖，人工配合清基。 2）施工工艺 施工工艺见“明挖扩大基础施工工艺框图”。 ⑴基坑边坡的坡度视地质情况而定，一般采用1：0.5-1:1，基底挖至接近设计标高时，保留0.2m厚的一层，待灌注混凝土前由人工开挖至设计标高，迅速检验，随即进行基础施工。当施工便道需经过基顶时，坑顶与便道之间设置1m宽的护道。并在基坑顶面设置截水沟防止地面水流入基坑。 ⑵基底检验 灌注基础混凝土前，对基坑进行隐蔽工程检查，检查容为：
①基底平面位置、尺寸、标高是否符合设计图纸要求。 ②基底承载力是否满足设计要求。 ③确定地基层是否能保证墩台的稳定。 ④基底无积水、杂物，清洁。 ⑶基底处理 对岩层倾斜的结构物基底，凿平或做成台阶，使承重面与重力线垂直，纵横向台阶按高1m，最低平台宽不小于2m，其余平台宽不小于1.5m设置。 岩石基底挖至标高并检验合格后，加以湿润，铺一层厚度为2～3cm的水泥砂浆封底。 ⑷灌注混凝土 采用组合钢模板，混凝土在拌和站集中拌和，混凝土输送车运输，利用混凝土输送泵入模。在施工中混凝土采用分层连续浇注，插入式震动棒振捣，震动棒插入下层混凝土5cm，插入间隔小于震动棒作用半径，不得漏振和重捣。振捣时观察到混凝土不再下沉、表面泛浆，水平面有光泽时即可缓慢抽出振捣棒，浇筑完毕后及时按设计或施工技术规安插接茬钢筋，混凝土终凝后用塑料薄膜覆盖洒水养护。 拆模验收后，立即对基坑进行回填。 ⒊钻孔灌注桩基础 1）施工方法
江海高速JH-HA3标项目部盖梁施工技术交底 中交二公局第一工程有限公司二〇〇八年三月二十日
盖梁施工技术交底 一、盖梁工程概况 本标段共有墩台帽88个，其中墩帽共计58个，台帽共计26个，台帽砼采用C30砼标号，全线墩帽C30砼54个、C40砼4个。分别为主线跨G204大桥C30盖梁18个，C40盖梁为10#墩过渡墩计2个，K80+843主线跨陈港河中桥C30盖梁8个，D匝道跨陈港河中桥C30盖梁2个，CK0+882.176C匝道跨G204中桥C30盖梁2个，CK0+196.399C匝道跨主线大桥C30盖梁2个，K81+883主线跨中港河中桥C30盖梁8个，K83+726主线跨八一河中桥C30盖梁8个，K84+614.9如海运河大桥C40盖梁9#、10#主墩2个，引桥C30盖梁34个。本标段计划投入盖梁定型模板7套：其中组合箱梁、与现浇箱梁过渡墩盖梁模板3套；独柱墩盖梁模板1套；三柱墩帽模板1套；空心板盖梁1套；如海运河主墩盖梁模板1套；加工抱箍ф1.0米3套、ф1.3米3套。 目前，我部桩基正在进行批量施工，首件墩柱已施工完成，我部D匝道跨陈港河中桥3#台台帽作为首件盖梁施工。 二、首件工程的目的和意义 本盖梁首件工程我部将精心组织，通过本个首件盖梁的施工，搜集和掌握以下施工数据： 1、合理的机械配置和人员组织及各工序衔接； 2、施工工艺是否能够满足规范及设计要求 3、现场安全、文明施工、环保是否满足或符合要求； 本盖梁首件施工完成后，把相关数据整理和对整个施工过程的分析，我们将总结出适合本工程的施工各项指标及要求，提高所有参与施工、管理人员的质量、安全、环保、文明施工意识，为优质高效的完成本标段承台施工任务提供基础保障。 三、施工准备工作 1、人员组织：
桥梁盖梁技术交底 （一）、准备工作 1、放样出柱的中心坐标。根据柱的中心坐标相应制定底模。 2、将柱顶面混凝土浮浆凿除，柱顶钢筋弯曲到设计位置。 3、做好固定模板的材料和其他小型机具准备。（二）、施工工艺 1、施工顺序（详见附图：“盖梁施工工艺流程图” ） 2、盖梁定位盖梁定位采用原施工的轴线引出控制线，用经纬仪垂直投影到柱顶上定出盖梁中心线。在立柱上定出标高控制点，作为盖梁施工的标高依据。 3、盖梁支架盖梁采用无支架法进行盖梁施工。 （1）根据设计标高，计算抱箍在墩身的固定位置，固定抱箍。 （2）支撑结构为30cm “工”字钢组成的悬空支撑，工字钢每半幅为一根，采用工字钢接长方式，接长时采用钢板连接。 （3）“工”字钢组成的悬空支撑上部加10cmX 15cm方木，中心间距15cm 支架搭设好后由质检人员验收，合格后方可支模。 （4）方木上铺1.2-1.5cm 的大块竹胶板，每块长度不少于2m。 （5）工字钢应当注意纵、横向的稳定性，侧模采用竹胶板现场拼装，可用对拉螺栓固定。 4、盖梁钢筋采用集中加工，按图纸在施工场地下料，盖梁主筋采用对焊。 1 ）盖梁钢筋绑扎顺序 底板布筋弹线一?钢管脚手搭设骨架靠架放箍筋、底板分布筋一■骨架安放与钢管靠加临时固定一'安放箍筋一骨架角钢限位、骨架面分布筋绑扎—'骨架侧面分布筋绑扎—'支座网片筋——筋绑扎完毕
校正 （2）钢筋骨架加工做到： a、按图纸列出清单和钢筋排面图，根据梁的内力情况，制定钢筋的碰焊接头，并同时满足公路桥梁规范要求。 b、钢筋骨架制作场地平整硬地，便于加工，并靠虑吊机的调运安装。 c、骨架成型吊装时，因本身长度较长，自身刚度较差，起吊易变形，因此采用长铁扁担四点垂直吊。对骨架局部易变形处设置临时支杆。起吊时，骨架两端各拉一根缆风绳，以防在空中转动，影响就位。 d、骨架下的混凝土垫块选用塑料垫块，并根据实际情况缩短垫块间距，垫块中预留铁丝与钢筋固定。 5、盖梁模板 盖梁侧模采用竹胶板现场拼装，每块长度不少于2m模板拼装 时相邻两模板高差小于1mm底模板采用竹胶板。 模板表面平整，刷脱模剂，涂刷必须均匀、适量。为防止模板接缝漏浆，接缝处采用海绵带或双面胶带衬垫，模板内部用腻子披缝修平，外部以胶带进行封
桥梁盖梁施工安全技术交底记录
桥梁盖梁施工安全技术交底 一、盖梁施工方法 1、钢筋下料：钢筋按设计长度进行下料加工，下料前认真审核每一型号钢筋长度、规格等。Ⅱ级钢筋采用钢筋切割机下料。Ⅰ级钢筋采用卷扬机冷拉调直后下料。 2、施工技术与工艺 1)墩柱已通过检测与验收。 2)测量队在柱顶放出柱心坐标。 3)本工程所需的高强螺栓、各型钢（I40及方木，焊接成的异型钢）的材质、截面系数等各项指标均应在使用前进行试验，检验合格后方可使用。 4）抱箍支撑系统 在墩柱顶部安装钢抱箍，抱箍高度60cm,厚度10mm,内径小于墩柱直径1cm,每抱箍1“耳朵”上设置2排M24高强螺栓，每排8孔，每抱箍设两个“耳朵”，共计4排螺栓，32孔。在外露的钢抱箍“耳朵”紧贴柱外壁两侧各固定长12m、两个I28焊接成高56cm的异型钢材，在异型钢材顶部垂直于盖梁的长向固定长2.5的10*10的方木，间距约布置为两柱外侧间距4.cm,两柱内侧25cm，共计安放16根。 4）盖梁底模安装 在10*10方木上铺组合钢模板，底模的跨中应按计算挠度预留反拱，模板应圆顺，相邻两板高差不大于2mm,模板的表面平整度不大于5mm.两端处倒角模板用定做的楔形钢筋骨架作为支撑，楔形的角度应与盖梁
的端部倒角相同。 5）盖梁的钢筋片骨架应在钢筋场地提前制作。盖梁钢筋在制作安装前，必须进行原材检测，认定合格后方可进场使用。钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈清除干净。钢筋应平直，无局部弯折，成盘钢筋和弯曲钢筋均应调直。一级钢筋制作的箍筋，其末端应做弯钩，弯钩的弯曲直径应大于受力主筋的直径，且不小于箍筋直径的2.5倍。弯钩的平直部分长度，一般结构不小于箍筋直径的5倍，有抗震要求的结构，不应小于箍筋直径的10倍。 钢筋焊接前，必须根据施工条件试焊，合格后方可正式施焊。焊工必须持考试合格的上岗证。钢筋接头采用搭接电弧焊时，宜采用双面焊。采用搭接电焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊的焊缝长度不不小于5d，单面焊缝的长度不小于10d。 凡施焊的各种钢筋均应有材质证明书或试验报告单。焊条、焊剂应有合格证，各种焊接材料的性能应符合《钢筋焊接及验收规程》的规定。 受力钢筋焊接或绑扎接头应设置在内力较小处，并错开接头，对于绑扎接头，两接头间距离不小于1.3倍搭接长度。对于焊接接头，在接头长度区段内，同一个钢筋不应有两个接头。 电弧焊接与绑扎接头与钢筋弯曲处距离不应小于10d，也不宜位于构建最大弯矩处。焊接时，对施焊场地应有适当的防风、防雨、防寒措施。 对于制作的钢筋网片或骨架必须具有足够的刚度和稳定度。拼装时应按设计图纸放样，拼装前，对有焊接接头的钢筋进行接头检查。骨架焊接时，不同直径的钢筋的中心线应在同一平面上。为此，较小直径的
长春至深圳公路新民至鲁北联络线通辽至鲁北段 盖梁施工技术交底 三级 （K30+000-K75+000） 中冶交通通鲁项目第三分部
二零一五年十月
盖梁施工技术交底
当墩柱混凝土强度达到2.5MPa以后，应将其顶面凿毛，凿毛后冲刷掉松散混凝土，并保湿养生7天。盖梁施工前，应再次清扫处理并冲洗干净。 2.3施工放样 墩柱施工完成后,由专职测量人员用全站仪进行放样,定出盖梁中心点及标高控制点，在墩柱顶用油漆做好明显记号，并向现场技术人员交底。 2.4施工工艺 2.4.1抱箍及底模板安装 ①抱箍工艺流程 抱箍设计与制作→抱箍安装→纵横梁安装→盖梁模板安装。 ②墩柱强度已经达到100%后开始进行抱箍施工，柱箍采用Q235-A钢板，厚度2cm，高度50cm，考虑到安装方便，圆柱分两片拼装。每个连接处使用8根M27高强螺栓。 抱箍安装前，重新放样，检查墩柱轴线及高程。盖梁模板采用定型钢模，模板的支撑方式为摩擦箍支撑，在墩身上设置钢箍，钢箍内侧衬橡胶垫，以有效增大墩身与抱箍间的摩擦力，并避免抱箍与墩柱间的刚性接触，损伤砼表面。 抱箍顶设置I40a型工字钢作为纵梁，纵梁顶设置横向10cm×10cm的方木，长3m，间距20cm，承托盖梁砼的自重荷载与 临时施工荷载。 在立柱顶凿毛处理、测量验收合 格后，开始安装模板支架。在模板支 50 架安装时，严格按由下而上的顺序进 行，即先安放抱箍，再吊装纵梁。 以上工序经检查确认无误后，即 可安装盖梁底模。盖梁底模采用定型 钢模板，底模与墩身之间夹海绵条、塞紧，防止漏浆、污染墩身。底模安装后，要检查模板的拼缝是否严密，横坡、标高、模板轴线是否符合设计要求。 2.4.2钢筋加工 钢筋加工全部在钢筋加工场进行集中加工，加工完成后再运输到施工现场进行绑扎。钢筋加工安排专人进行质量、进度控制，避免出现因为钢筋加工而引起工程质量下降、进度滞后的现象。 1）、钢筋存放注意事项 a、钢筋统一存放在钢筋加工场内，不能出现随处堆放现象。
桥梁盖梁施工技术交底 、工程概况 达州市凤凰山隧道工程项目道路等级为城市主干道，道路总长度为，道路红线宽度30m。线路总体走向呈东向西，里程桩号为K0+00旷K5+,设计7座桥梁，桥墩盖梁共 27座。 、所采用规范、规程及工程验收标准 《城市桥梁设计规范》(CJJ11-2011 《城市桥梁抗震设计规范》(CJJ166-201) (3 《公路桥涵地基与基础设计规范》(JTG D63-2007 ) 《公路桥涵施工技术规范》(JTG/T F50-2011 (5) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D-2004 (6) 《公路桥涵设计通用规范》(JTG D60-2004 (7) 《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006 《混凝土结构试验方法标准》(GB50152- 92) (9) 《混凝土质量控制标准》(GB50164- 92) (10) 《建筑机械使用安全技术规程》(JGJ33-2012 (11) 《施工现场临时用电安全技术规范(JGJ 4—2012) (12) 《公路工程质量检验评定标准》(JTGF80-1-2012 (13) 《城市道路工程施工与质量验收规范》(CJJ1-2008 (14) 《公路工程质量检验评定标准》(JTF80/1-2004)
三、施工现场布置 1施工便道 机械设备、材料利用已有的国道210、塔石路、石龙溪混凝土路作为主便道，在临 近桥头处引接施工支便道进入施工现场。 2、钢筋制作及混凝土搅拌场地 进口端桥梁现场无专门的施工场地，将混凝土搅拌场与钢筋制作场设在K0+680路基右侧集中加工和搅拌；出口端桥梁施工现场无专门的施工场地，将混凝土搅拌场与钢 筋制作场设在隧道出口集中加工和搅拌。 3、施工用水用电设施 施工用水从石龙溪内抽水，养生用水采用水车运输到现场。施工用电从项目部进出 口临近变压器架线至现场。 四、盖梁施工工艺 桥墩盖梁采用抱箍法施工。在墩身（桩）完成后，凿除顶面混凝土，将顶面的钢筋调直并清洗干净。然后安装抱箍及底模系统，盖梁钢筋骨架应在地面绑扎成型，采用吊 车吊装至柱（桩）顶，对准位置后放置在底模上，或直接在底模上绑扎成型。在钢筋骨架底面及侧面应设置保护层垫块，保证保护层厚度，然后按照设计图纸加墩柱（桩）顶 螺旋钢 （桩）连立侧模, 护。施工 1 、接成一个整体，然后支浇筑C40混凝土并养工艺框图如下: 盖梁施工工艺流程图筋，以保证盖梁和墩柱
开发区xxxxx桥梁施工技术交底 一、做好前期的施工准备工作 在桥梁开工报批以后，施工现场应做好场地平整及施工便道的铺设，场地应消除杂物，换除软土，整平夯实，并应做到节约用地，少占农田，注意防止环境污染又能便于施工的原则。 测量人员应做好施工前导线点的复测检查，加密导线点，在桥梁工程周围形成一个附合导线网，根据图纸放出桩基础中心桩位及地面标高，为较核桩位的准确性，桩位放样必须有两个以上的站点同时放样，并请业主测量组检查合格后方可施工。 施工现场在开工之前必须做到用电、用水到位，为了保证施工安全，电力线须做到架空铺设，并且不能防碍施工机械的正常施工，如需跨施工场地的，应计算施工机械可通过的净高，并备有专人电工进行电路巡查检修。 后勤部，机械应在开工之前对各种材料、工具、机械进行检修、添加，满足施工需要。 桥梁施工人员对各班组进行专门的图纸交底。 二、钻孔桩基础施工 （1）测量放样
桩基施工前，现场技术人员应认真符合图纸，确保每根桩基桩径﹑桩长施工与图纸一致。测量负责人员需用全站仪放出桩基的中心线，定出桩孔准确位置根据桩的轴线位置。引出每个桩位十字中心线，中心线两端点用小钉钉牢于附近的木桩上，然后按照设计图纸放出砼护壁外径灰线，并请测量监理工程师复核后方可施工。 （2）埋设护筒 护筒采用5mm厚A3钢板制作，护筒内径应大于桩径20～40cm，基底应为粘土，护筒顶端应高出地面0.3m，并且高出地下水位2m以上，护筒的平面位置偏差不大于20mm，护筒与桩轴线的垂直偏差不大于1%。 （3）固孔 固孔采用钻机原位造浆法,若泥浆质量不能满足要求时,可以加入粘土或膨润土进行改善。钻孔泥浆应始终高出地下水位或地表水位1.0-1.5m，胶泥应用清水彻底拌和成悬浮体，使之能在灌注混凝土时及施工完成保持钻孔的稳定。在地面或最低冲刷线以下部分，护筒应在灌注混凝土后及时拨除。 （4）钻孔施工 ①钻机架设处场地要平整坚实，钻机安装应平稳坚定不沉陷，避免钻机在钻进时摇晃。开孔前调整钻头对中、机架垂直；开始时采取低速慢冲，待钻至护筒底1.0m以下后正常钻进。 ②钻孔施工作业要分班连续进行，及时填写钻孔施工纪录。经常检测泥浆比重，确保成孔质量和进度。
桥梁盖梁施工技术交底 一、施工准备 为保证盖梁施工，在施工前要求对人、机、料、施工场地进行周密的安排布置，提高现场施工技术人员特别是一线操作工人的技术水平保证施工效率。首先对参与施工的人员进行严格技术交底，使操作工人掌握具体施工工艺掌握盖梁结构型式等。根据现场施工组织情况，在施工前将所需材料提前运送至现场，妥善保管。为防止临时停电，施工现场配备1台100KW内燃发电机作为备用电源。 二、施工方案 盖梁施工工序：搭设支架→测量、放样→钢筋制作、安装→模板安装→混凝土浇筑→拆模、养护。 1、支架施工 根据现场情况盖梁底模支架采用托架法。为避免在墩柱上留下孔洞，托架的承托采用钢箍，钢箍的连接部分要采用钢板加强。安装好后，吊立安装承托梁，承托梁采用双片贝雷梁，调整好高度后，铺装10×10cm方木，即可铺设底模板。底模板及侧模板采用大块整体钢模板，模板面板采用5mm厚钢板，8#槽钢及角钢做肋。采用吊车分块吊装拼组，上下设拉杆固定。底模和侧模间夹凹形橡胶条，防止漏浆。
盖梁托架示意图 2、模板的制作及安装 2.1 模板配备：采用大块钢模板安装，一次性浇筑完成。 2.2 模板的制作 （1）钢模板宜采用标准的组合模板，组合模板的拼装及各种螺栓连接件应符合相关要求。钢模板及其配件应按批准的加工图加工，成品经检验合格后方可使用。
（2）木模板制作可在工厂或施工现场制作，木模板与混凝土接触的表面应平整、光滑，多次重复使用的木模板应在内侧加钉薄铁皮。木模板的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或估成斜角。重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。 （3）加工好的模板必须逐块进行验收，并进行场外试拼装，拼装成盖梁要求尺寸后再次测量尺寸偏差，进行校正，使偏差值应符合规范要求。 2.3 模板安装 模板采用吊车进行安装，模板之间采用螺杆进行连接，安装好的模板应线型顺适，接头紧密平整，位置准确。 2.4 模板安装的技术要求 （1）模板一钢筋安装工作应配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕后安设。模板不应与脚手架联接（模板与脚手架整体设计时除外），避免引起模板变形。 （2）安装侧模板时，应防止模板位移和凸出。侧模板设拉杆固定。浇筑在混凝土中的拉杆，应按拉杆拨出或不拨出的要求，采取相应的措施。 （3）模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。 （4）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，符合要求后方浇筑混凝土。浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。重复使用的模板、支架、拱架应经常检查、维修。 （5）浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正。 3、钢筋制作及安装 3.1作业条件 （1）熟悉桥梁设计图纸，明确各工序做法。 （2）进场钢筋按图纸要求悉数进场，且已试验合格。
里坑中桥技术交底书 一、总体概况 里坑中桥位于于都县罗江乡里坑村境内，本桥桥跨布置为左幅4－20米后张预应力砼空心板，右幅5－20米后张预应力砼空心板，桥区地层结构从上至下依次为亚粘土、弱风化砂跞岩。左幅上部采用4－20米后张预应力砼空心板，桥面连续；下部桥墩采用φ1.4m双柱式墩，φ1.6m桩基础，4＃台采用肋台，φ1.2m桩基础，0＃台采用柱台，φ1.5m桩基础。右幅上部采用5－20米后张预应力砼空心板，桥面连续；下部桥墩采用φ1.4m双柱式墩，φ1.6m桩基础，桥台采用肋台，φ1.2m桩基础。 二、挖孔灌注桩施工 1、施工准备 桥墩、台所处位置场地为旱地，要采用人工挖孔，施工前进行场地平整，清除杂物，夯实。可用枕木或木挑架搭设坚固稳定的工作平台，以利后序各项工作的有序进行。 2、施工放样 以监理工程师签认的导线点为基准点，用全站仪放样，在桩中心位置钉以木桩，木桩上钉一铁钉以准确确定桩位。由测量工程师进行复核，并报请监理工程师批准，施工中妥善保护桩位以防桩位移位和丢失。 3、桩孔开挖 3.1人工挖孔进行前，首先要对图纸柱状地质图认真分析，考虑可能
产生的因素和后果。根据设计桩径制作砼支护模板，砼护壁最小厚度不小于10cm，模板材料可选用木模和钢模两种，分块制作，组合使用，组合模板呈圆台状，上口直径保证设计桩径，下口直径一般取大于设计10~20cm，以便于支护砼入模插捣。（如图1） 模板长度一般分100cm和 50cm或30cm长两种，为确 保挖孔桩的桩径和垂直度，开 挖前确定桩位后，采用“十” 字桩进行护桩，便于随时检 测桩位。每进尺一米或砼护壁每 立模浇注一次，必须校核桩位。图1 砼护壁 防止出现斜孔或偏位。开挖过程中先中间后周边，边下挖边修边，保证孔的垂直度和浇注砼护壁的厚度基本一致。一般地质采用100cm模板分次护壁，若遇有松软且有坍方危险地层，采用50cm模板进行护壁，土、石交界地层，一般保证护壁进入岩层至少50cm，以增加孔壁稳定性。确保护筒有足够的刚度，其平面位置偏差不大于5cm，倾斜度的偏差不大于±0.5%。由现场工程师在开挖前对护筒再进行一次复核，确保桩位正确。当人工挖孔进入岩层后，除强风化岩外，均采用爆破施工，炮孔间距视岩性而定，一般布设9~12个炮孔，其中沿周边距孔壁18cm处均匀布设6~9个，中间均匀布设3个，炮孔深度取60~100cm。爆破采取先中间、后周边引爆的抽芯松动爆破。引爆采用电引爆法，中间、周边分别采用3段、5段的电雷管。引爆后确认毒
桥梁盖梁施工技术交底 一、工程概况 达州市凤凰山隧道工程项目道路等级为城市主干道，道路总长度为，道路红线宽度 30m。线路总体走向呈东向西，里程桩号为K0+000?K5+，设计7座桥梁, 桥墩盖梁共27座。 二、所采用规范、规程及工程验收标准 (1)《城市桥梁设计规范》(CJJ11-2011 ) (2)《城市桥梁抗震设计规范》(CJJ166-2011 ) (3)《公路桥涵地基与基础设计规范》(JTG D63-2007) (4)《公路桥涵施工技术规范》(JTG/T F50-2011 ) (5)《公路钢筋混凝土及 预应力混凝土桥涵设计规范》( JTG D-2004) (6)《公路桥涵设计通用规范》(JTG D60-2004) (7)《公路工程混凝土结构防腐蚀技术规范》( JTG/T B07-01-2006 ) (8)《混凝土结构试验方法标准》( GB50152- 92) (9)《混凝土质量控制标准》(GB50164-92) (10)《建筑机械使用安全技术规程》(JGJ33-2012) (11)《施工现场临时用电安全技术规范( JGJ?46- 2012 )
(12 )《公路工程质量检验评定标准》( JTGF80-1-2012) (13)《城市道路工程施工与质量验收规范》( CJJ1-2008 ) （14）《公路工程质量检验评定标准》（JTF80/1-2004） 三、施工现场布置 1、施工便道 机械设备、材料利用已有的国道210、塔石路、石龙溪混凝土路作为主便道，在临近桥头处引接施工支便道进入施工现场。 2、钢筋制作及混凝土搅拌场地 进口端桥梁现场无专门的施工场地，将混凝土搅拌场与钢筋制作场设在K0+680路基右侧集中加工和搅拌；出口端桥梁施工现场无专门的施工场地，将混凝土搅拌场与钢筋制作场设在隧道出口集中加工和搅拌。 3、施工用水用电设施 施工用水从石龙溪内抽水，养生用水采用水车运输到现场。施工用电从项目部进出口临近变压器架线至现场。 四、盖梁施工工艺 桥墩盖梁采用抱箍法施工。在墩身（桩）完成后，凿除顶面混凝土，将顶面的钢筋调直并清洗干净。然后安装抱箍及底模系统，盖梁钢筋骨架应在地面绑扎成型，采用吊车吊装至柱（桩）顶，对准位置后放置在底模上，或直接在底模上绑扎成型。在钢筋骨架底面及侧面应设置保护层垫块，保证保护层厚度，然后按照设计图纸加墩柱（桩）顶螺旋钢筋，以保证盖梁和墩柱（桩）连接成一个整体，然后支立侧模，浇筑C40混凝土并养护。施工工艺框图如下： 1、盖梁施工工艺流程图
技术交底记录表
增加抱箍与墩柱之间的磨擦力,不啃伤墩柱砼。抱箍在每次使用前需经过认真检查，必须保证所有焊缝均饱满、不开焊，否则应加焊。抱箍用高强螺栓在紧固时必须保证每个螺栓受力均匀且达到
600千焦，确保抱与墩柱之间有充分的摩擦力以及承受上部荷载。在施工时，现场管理人员必须对每个螺栓的紧固情况进行认真检查。在每承重抱箍下端加装一副抱箍，两抱箍间以方木、木楔支撑，以提高承载力，增加抱箍可靠性，抱箍上为承重横梁。 （3）托梁安装：托梁采用63a工字钢支撑，采用吊车逐根吊装至承力抱箍上面，托梁位置调整完毕后，在托梁靠近墩身处两侧设置2根Ф16对拉螺栓穿过工字钢梁进行连接，内侧用双根钢管支撑，对拉螺栓穿过钢管，使主梁紧夹在墩柱上，防止施工过程中发生横向失稳引发意外。 （4）横梁安装：托梁安装紧固完毕后即进行长3m双[12.6槽钢横梁的安装，横梁布置间距0.5m，共设31根，长度要能满足外作业平台搭设宽度不小于0.8m的要求。 二、钢筋制作 （1）钢筋进场后，必须进行原材料检验，合格后方可进行使用。钢筋的表面洁净，使用前将表面油渍、漆皮、磷锈清除干净，钢筋要求平直无局部弯折，成盘钢筋和弯曲钢筋均要调直。 （2）盖梁主筋直径大于25mm的Ⅱ级钢筋采用镦粗直螺纹钢筋接头机械连接,其余钢筋采用搭接焊。 （3）钢筋焊接前，必须根据施工条件进行试焊，合格后方可进行施焊。焊工必须持考试合格上岗证。钢筋接头尽量采用双面搭接焊，双面焊困难时采用单面焊，采用搭接电焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊的焊缝长度不小于5d，单面焊焊缝长度不小于10d，焊缝饱满、无裂纹及气泡现象。 （4）盖梁底模铺设完毕，安装钢筋骨架之前，要对墩顶砼面进行凿毛处理，露出新鲜的砼面，以保证墩柱与盖梁的结构连接质量。 （5）盖梁钢筋骨架成型后，在骨架两侧安装砼保护层垫块，安装方式和要求与底模垫块相同，骨架外侧箍筋同样与主筋贴紧扎牢。 三、模板安装 （1）用细绳拉出盖梁的设计中线,根据设计中心线在槽钢上铺设底模；放样出盖梁横桥向和顺桥向的轴线，并在底模上作出标示，根据放样出的中线定出盖梁的边线，并对底模进行标高调整，调整横梁下的横穿钢棒法采用调整横梁下的木楔调整标高），使底模的标高和坡度与设计相符。两端的倒角模板用定型的钢骨架作为支撑，楔形的角度与盖梁端部倒角相同。

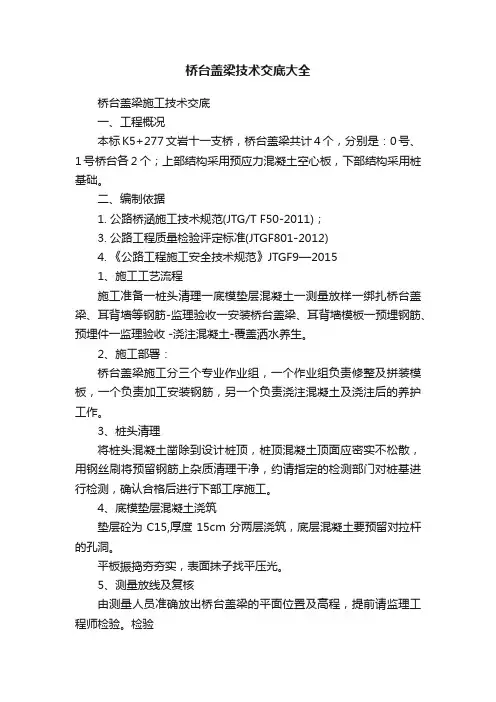

桥台盖梁施工技术交底 一、工程概况 本标K5+277文岩十一支桥，桥台盖梁共计4个，分别是：0号、1号桥台各2个；上部结构采用预应力混凝土空心板，下部结构采用桩基础。 二、编制依据 1.公路桥涵施工技术规（JTG/T F50-2011）； 3.公路工程质量检验评定标准(JTGF801-2012) 4.《公路工程施工安全技术规》JTGF90—2015 三、施工案 1、施工工艺流程 施工准备→桩头清理→底模垫层混凝土→测量放样→绑扎桥台盖梁、耳背墙等钢筋→监理验收→安装桥台盖梁、耳背墙模板→预埋钢筋、预埋件→监理验收→浇注混凝土→覆盖洒水养生。 2、施工部署： 桥台盖梁施工分三个专业作业组，一个作业组负责修整及拼装模板，一个负责加工安装钢筋，另一个负责浇注混凝土及浇注后的养护工作。 3、桩头清理 将桩头混凝土凿除到设计桩顶，桩顶混凝土顶面应密实不松散，用钢丝刷将预留钢筋上杂质清理干净，约请指定的检测部门对桩基进行检测，确认合格后进
