2017上海松江初三物理二模试题
初三物理 第2页 共6页

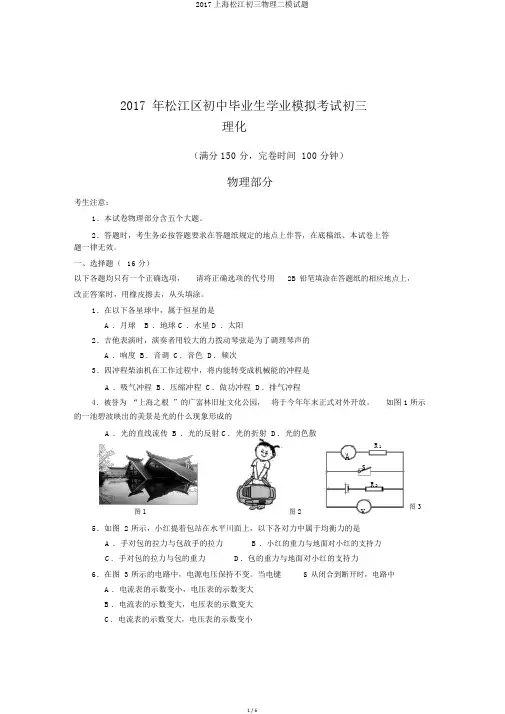

2017年松江区初中毕业生学业模拟考试
初三理化
（满分150分，完卷时间100分钟）
2017.4
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．在下列各星球中，属于恒星的是 A ．月球 B ．地球 C ．水星
D ．太阳
2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的
A ．响度
B ．音调
C ．音色
D ．频率
3．四冲程柴油机在工作过程中，将内能转化为机械能的冲程是
A ．吸气冲程
B ．压缩冲程
C ．做功冲程
D ．排气冲程
4．被誉为“上海之根”的广富林遗址文化公园，将于今年年底正式对外开放。如图1所示的一池碧波映出的美景是光的什么现象形成的
A ．光的直线传播
B ．光的反射
C ．光的折射
D ．光的色散
图3 V
R 1 R 2
A
S
初三物理 第3页 共6页
5．如图2所示，小红提着包站在水平地面上，下列各对力中属于平衡力的是
A ．手对包的拉力与包对手的拉力
B ．小红的重力与地面对小红的支持力
C ．手对包的拉力与包的重力
D ．包的重力与地面对小红的支持力
6．在图3所示的电路中，电源电压保持不变。当电键S 从闭合到断开时，电路中
A ．电流表的示数变小，电压表的示数变大
B ．电流表的示数变大，电压表的示数变大
C ．电流表的示数变大，电压表的示数变小
D ．电流表的示数不变，电压表的示数变大 7．水平地面上的甲、乙、丙三辆小车同时从同一点出发沿同一直线开始匀速运动，其中甲、乙的s -t 图像如图4所示。运动4秒时甲与乙相距2米，乙与丙相距3米。若将丙的s -t 图像也画在图4中，则下列关于丙s -t 图像的判断中正确的是
A ．一定在甲图像的上方
B ．一定在乙图像的上方
C ．可能在甲、乙图像间
D ．可能在乙图像的下方
8．如图5所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平地面上，将两个完全相同的物块（物块密度大于液体甲的密度），一个浸没在液体甲中，另一个放在圆柱体乙上。液体甲对容器底部的压力增加量和压强增加量分别为ΔF 甲和Δp 甲，圆柱体乙对水平地面压力增加量和压强增加量分别为ΔF 乙和Δp 乙，则
A ．ΔF 甲一定小于ΔF 乙
B ．ΔF 甲可能大于ΔF 乙
C ．Δp 甲一定大于Δp 乙
D ．Δp 甲可能等于Δp 乙
图1
图2
初三物理 第4页 共6页
图7
F 2
F 1
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．远距离输电时为了减少输电线上的电能损失，常采用 （1） 输电（选填“高压”或“低压”）。在家庭电路中，消耗的电能常用 （2） 表来测量。标有 “220V 100W ”的电视机正常工作1小时耗电 （3） 度。
10．篮球是中考体育测试的项目之一，如图6所示，篮球被投出后球在上升过程中动能
（4） ，惯性 （5） （均选填“变大”、“变小”或“不变”）。碰到篮板后篮球会弹回说明力可以改变物体 （6） 。
11．如图7所示，分别用力F 1和F 2匀速提起同一重物，则F 1 （7） F 2（选填“大于”、“等于”或“小于”）；若重物重为2牛，被匀速提升0.5米，则拉力F 1做功 （8） 焦，此过程中，重物的机械能 （9） （选填“变大”、“不变”或“变小”）。
图4
图5
图6
图8
初三物理 第5页 共6页
12．如图8所示，将重力为20牛的物体浸没在水中,物体排开水的体积为2×10-3米3，则物体受到的浮力为 （10） 牛；它所受重力和浮力的合力大小为 （11） 牛；增大物体在水中的深度，它受到的浮力将 （12） （选填“变大”、“不变”或“变小”）。
13．某导体两端的电压为3伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为 （13） 安，这段时间内电流做功为 （14） 焦，该导体两端电压改变为6伏时，其电阻为 （15） 欧。
14．如图9所示的电路，闭合
电键，两灯均发光。 ① 若在电路中添加一根导线，连接在a 、b 、c 、d 四点中的两点。为避免实验中电源短路，导线不能连接 （16） 两点。 ② 若过了一会儿，两灯都熄灭了。已知电路中只有一处故障，且发生在L 1或L 2。
（a ）经过思考，小华认为故障 （17） 是短路。（选填“一定”、“可能”或“一定不”）
（b ）在电路中添加一只完好的小灯L 3，连接在a 、b 、c 、d 四点中的两点。当小灯L 3连接的是 （18） 两点时，闭合电键S ，观察到小灯L 3始终不发光，就能判断故障一定发生在L 1上。
15．某小组同学在学习完“大气压强”之后，通过上网查阅资料知道：在海拨2千米以内，每上升10米大气压强约减小100帕。还查阅到科学家在研究水的沸点和海拔高度之间关系时的
图9
初三物理 第6页 共6页
① 在海拔8848米的珠穆朗玛峰顶上，水的沸点大约是 （19） ℃。水的沸点和大气压之间的关系 （20） ；
② 若某校操场处的大气压强为p 0帕，该校实验楼的高度为H 米，则该实验楼楼顶的大气压强为 （21） 帕。
三、作图题（共7分） 请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
16．在图10中，重为4牛的均匀球体保持静止，用力的图示法画出该球所受的重力G 。 17．在图11中，根据给出的入射光线AO 画出反射光线
OB ，并标出反射角的度数。 18．根据图12中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为1千克的铝块温度升高了20℃，求铝块吸收的热量Q 吸。 [c 铝＝
0.9×103焦/（千克·℃）]
图10
图12 图11
初三物理 第7页 共6页
20．杠杆平衡时，动力F 1的大小为10牛，动力臂l 1为0.2米，阻力臂l 2为0.1米，求：阻力F 2的大小。
21．在图13所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧, 滑动变阻器R 2上标有“1.5A”字样。闭合电键S 后，电流表A 的示数如图14所示。
① 求电阻R 1两端的电压U 1。
② 求10秒内电流通过滑动变阻器R 2所做功W 2。
③ 在电路安全工作的情况下，移动变阻器
图13
R 1
R 2 S P
A
V
图14
R2的滑片，电路消耗的最大功率恰为最小功率的2.5倍，求变阻器的最大阻值R2最大。
22．如图15所示，一个质量为m、底面积为S的薄壁柱形容器漂浮在水面上。
①若容器底面积为0.02米2，底部到水面的
距离为0.1米，求容器底部受到水的压强P
水
及压
力F
水
②现有液体A、B，其密度如下表所示请选择一种液体，当把这种液体倒入容器中，能使容器内的液面和容器外的水面相平。（液体不会溢出）
（a）选择液体________。
（b）求倒入容器中液体的深度h。（用m、ρ
水
、S表示）
液体密度
A 0.8ρ
水
B 1.2ρ
水五、实验题(共18分)
图15
初三物理第8页共6页
初三物理 第9页 共6页
请根据要求在答题纸的相应位置作答。
23．如图16（a ）所示为常用体温计，量程为 （1）
℃，读数为 （2） ℃。如图16（b ）所示为 （3） ，使用时“+”接线柱应与被测导体靠近电源 （4） 极的一端相连。
24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在 （5） 。若将蜡烛放置在A 点通过三个凸透镜都能在光屏上成像，则焦距为 （6） 厘米的透镜所成的像最小；若在BC 间移动光屏时可在光屏上得到清晰的像，则实验中所用透镜的焦距可能是 （7） 厘米。
25．雨滴从高空下落时会受到空气阻力的作用，研究发现，同一雨滴下落时所受空气阻力大小与下落速度和所处环境空气密度有关，下表是对一重力为2.5×10－3牛的雨滴进行研究得到的数据。
实验空气密度ρ气下落速度v 所受空气阻力
（a ） （b ）
图16
图17
0 10
20 30 40
50
60
70
80 90 cm
A
B
C
初三物理 第10页 共6页
序号 （千克/米3） （米/秒） f （×10－3
牛） 1 0.4 2 0.13 2 0.8 2 0.26 3 1.0 2 0.325 4 1.0 3 0.73 5 1.0 4 1.25
① 由上表实验数据可知，雨滴在密度为0.4千克/米3的空气中以2米/秒的速度下落时所受合力为 （8） 牛。
② 由上表中实验序号1与2与3的实验数据及相关条件可知： （9） 。
③ 由上表中实验序号 （10） 的实验数据及相关条件可知：当同一雨滴所处环境的空气密度相同时，下落速度越大，雨滴所受空气阻力越大。
④ 根据二力平衡条件计算该雨滴以4米/秒的速度匀速下落时，所处环境空气密度应满足的条件，ρ气= （11） 千克/米3。
26．小华做“测定小灯泡电功率”的实验。现有电源、待测小灯（标有“2.5V ”字样、额定功率在1瓦以上）、电压表、电流表、滑动变阻器、电键以及导线若干。他正确串联实验器材，然后将电压表并联在电路中。闭合电键，移动变阻器的滑片，发现电流表示数变化范围为0.06A ～0.2A 、电压表示数变化范
围为0～1.2V ，小灯始终无法正常发光。他经过思考得出原因所在，于是对实验器材进行了适当调整，重新正确连接电路，实验步骤正确，刚闭合电键时，电流表和电压表的示数如图18所示。移动滑片，发现当变阻器的滑片恰好在中点时，小灯正常发光。
V A
图18
①测定小灯的额定功率需要测量和记录的物理量是（12）。
②小华原来实验时小灯始终无法正常发光的原因是（13），并画出小华刚开始实验时的电路图（14）。（用2B铅笔在答题纸的相应位置作图）
③小灯正常发光时电源电压为（15）伏，小灯的额定功率为（16）瓦。
