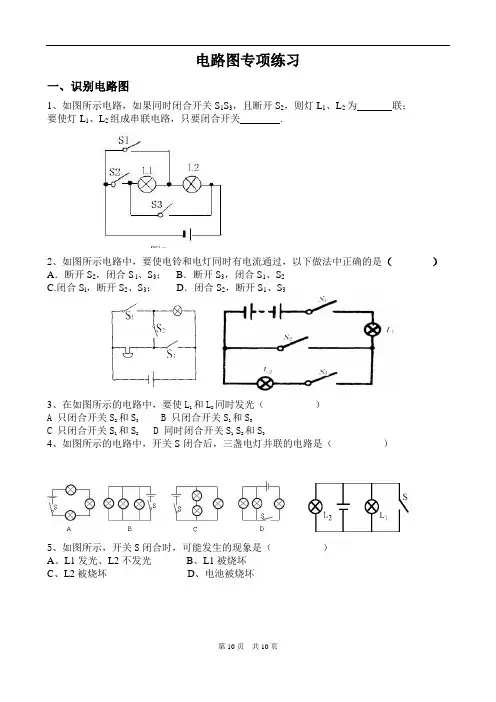

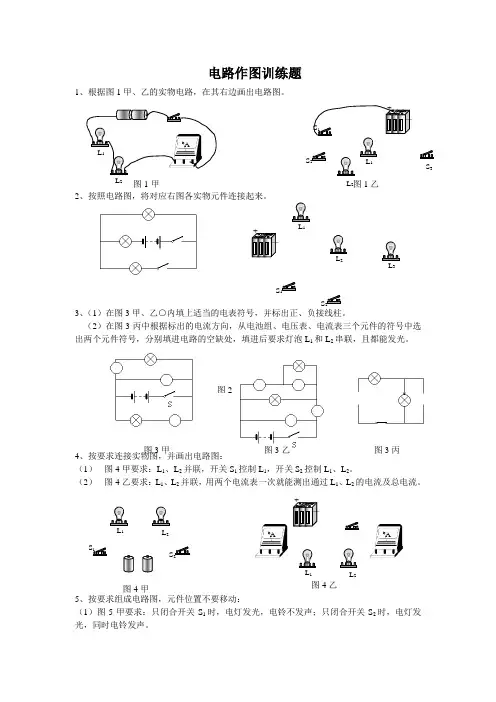

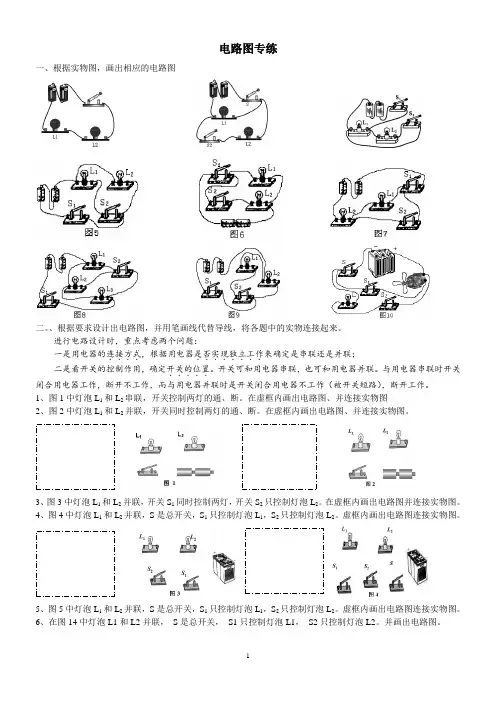

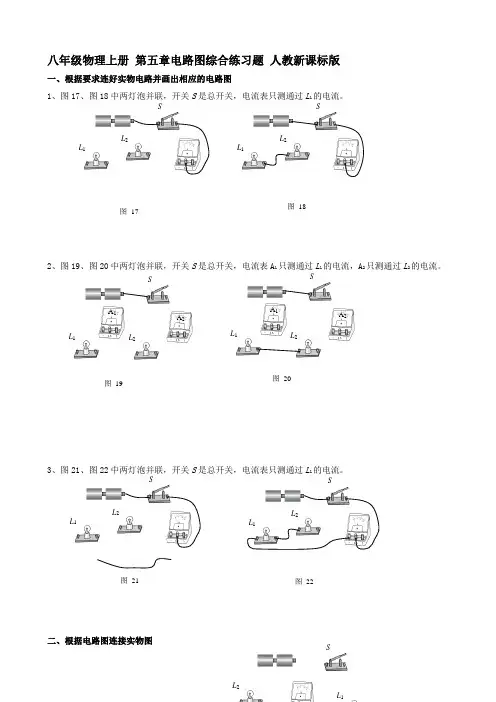

电路作图题
1.某家庭安装了如图1所示的门铃，请画出这个门铃电路的电路图。
2.下图2是手电筒的结构图，当开关向前推进时，电路接通，灯亮。请在方框画出手电筒的电路图。
3.将下图3（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框画出这个
实物电路的电路图。
4.如图4所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。
5.请将下图5中的元件连接成串联电路。
6.如下图6所示电路，画出相应的电路图。
7.请将如图7所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
图5
图6
图1
图2
图3
图4
图7
8.用笔画线，将图8中的器材连成电路。（要求：两灯并联，开关控制两盏灯）
9.试画出如图9所示电路的电路图。
画电路图
10.将如图10所示的实物图连接成电路，要求两盏灯并联，开关只控制灯L1。（连线不许交叉）
11.根据下图11所示实物图，画出电路图。
12.试画出由两节干电池、一个开关、一个灯泡、一个电铃和一个电动机所组成的串联电路图。
框画出它的电路图。13.下图13中是一次电学实验的实物连接图，请在下面虚线
14.请根据图中14（1）（2）（3）所标出的电流方向，把电池组的符号填入方框并标出“+”、“-”极。
15.请根据如图15所示的实物图画出电路图。
16.画出如图16所示的电路图，并在图上标出相应的元件符号。
图13
图14
图15
图8
图9
图10
图16
17.根据17图中的实物连接图画出电路图，并标出电流方向。
18.试根据实物图18画出的电路图，并在图上标出S1、S2、S3、L1、L2。
19.如下图19所示，电灯L1、L2是怎样连接的？画出它的电路图。闭合开关S，若L1的灯丝断了，
L2会正常发光吗？
20.根据图20的实物连接情况，画出相应的电路图。
21.按下图21所示的实物连接图，在右侧方框中画出电路图，并标明开关闭合流过各灯的电流方向。
22.画出右图46所示实物图的电路图。
23.试根据下图23所示的实物连接图，在右边空白处画出相应的电路图。
图17
图18
图21
图19
图23
图20
24.某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2．如图24所示，试指出其中错误并改正过来。再画出正确的电路图。
25.请画出下列实物电路25的电路图。
26.按图26中所示电路，画出电路图。27.如图27所示电路，（1）当只有开关S1闭合时，哪一盏灯发光？（2）当只有开关S2闭合时，哪一盏灯发光？请在下面方框中画出其电路图。
28.图92是某次实验已连接好的实物图，请你画出它的电路图
29.将下图29中电路元件连成并联电路，要求S1控制L1，S2控制L2，S控制L1和L2，先连接实物图，再画电路图。
图24 图25
图26 图27 图29
30.在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。要求：前门
来人按下开关电铃响，后门来人按下开关电灯亮。请设计一个电路，并按设计连接图30中对应的实物图。
31.请根据下图31的实物连接情况画出相应的电路图。
32.如下图50所示有一只电铃，一只小灯泡，两只开关，两节干电池，几条导线。要求：开关S1、
S2同时闭合时，电铃响，小灯泡工作；开关S1闭合，S2断开时，电铃响，小灯泡不工作；开关S1断开，S2无论闭合还是断开，电铃不响，小灯泡不工作。请你按要求画出电路图并根据画好的电路图连接实物图。
根据电路图连接实物图32.根据图32（a）所示的电路图，把图（b）中的器材连成实物电路。
33.用笔画线表示导线，按照图33甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
34.请按照图34（1）中的电路图将图（2）中的实物连成电路。
35.请你对照下面35的电路图，把实物元件用线连接起来。
图33
图34
图32
图30
图31
图50
36. 请将图36所示元件按电路图连接，连线不要交叉。
37.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。
38.按照图38（甲）所示的电路图连接（乙）图实物（导线不得交叉）
39.根据下图中39的电路图，把电路元件连接起来。40.按照图40（a）所示的电路图，将图（b）中的各元件连接起来。
41.有一只开关、一只电动机、一个小灯泡和一个电池组，在下面图48方框画出开关同时控制电动机和电灯的两种不同电路。
42.按照下图42所示的电路图将实物元件连成电路。
图40
图41
图42
图36
图38 图39
43.按照图43甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。
44.根据44甲图，把乙图中的实物连接起来。
45.按照图45（甲）所示的电路图，将图（乙）中各个元件连接起来（用铅笔画线表示导线）。
46.已知电路图46，请用笔画线代替导线将实物图（2）中的元件按电路图（1）连成电路。47.按下图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，要求导线连接不要交叉。
48.按照如图48所示的电路图，完成如图所示的实物连接。
49.按照左图49所示的电路图，把右图中的电路元器件连接起来。
图43
图44
图45 图46
图47
图48
50.根据如图50（甲）所示的电路图，连接图（乙）的实物元器件。
51.根据51电路图，连接右图的实物图
1.在下图1中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；
（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
2.（1）把图2甲中各电路元件连接成串联电路；
（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。3.如图3所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
4.请将图4中各元件按如下要求连成电路，要求元件的位置不动。
（1）L1、L2串联，S做总开关；（2）L1、L2并联，S做总开关；（3）L1、L2并联，S控制L1。
5.现有两盏电灯、一只电铃、一个电池组及导线若干，试按下列要求将各有关电路元件填入下图所示电路中的适当位置。
（1）按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；
图50
图51
图1
图3
图4
