建筑电气各类符大全集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
建筑电气符号大全
电气工程及文字符号电气工程图例符号
、电气工程文字符号

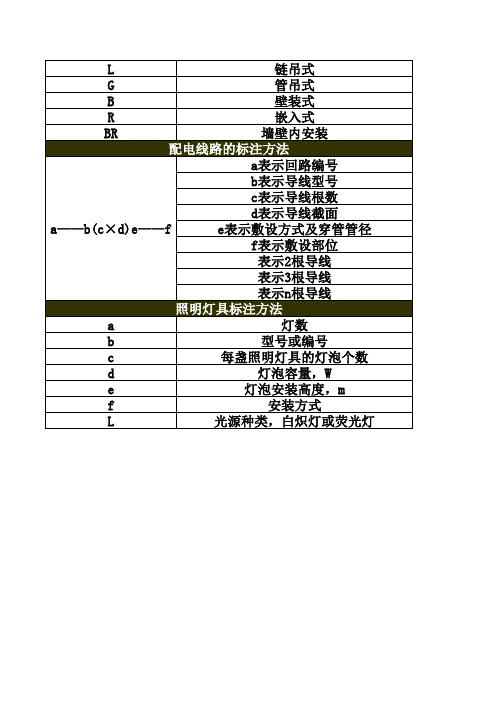

述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的字标记，来表示实际的线路和各种电气设备和元件。为了能读懂电气工程图，施工人员必须记各种电气设备和元件的图例符号及文字标记的意义。目前，有些设备和元件国家还没有规标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号其意义。 3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施标准图集，理清思路，对施工做好整体规划。
、电气工程图例符号
述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。电气工图有以下特点： 1）电气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准形状和位置。 2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例号及必要的文字标记，来表示实际的线路和各种电气设备和元件。为了能读懂电气工程图，工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。目前，有些设备和元件家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自编制的符号及其意义。 3）读图时要明白设计人员的思路，按设计人员划分不同的分布工，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面、有关安装施工标准图集，理清思路，对施工做好整体规划。
建筑电气设计原则与可行性分析 【摘要】21世纪的到来，社会经济和科学技术得到迅速的发展，人们的生活水平越来越高，对日常生活的质量要求也就越来越高，尤其是加重添置的家用电气种类越来越丰富，所以对建筑电气设计也提出了更高的要求。建筑电气设计作为一门新型的建筑工程技术，其在实践应用过程中必须遵循一定的设计原则，使建筑电气工程能够符合国家的正常标准，以保证其可行性。本文从建筑电气的设计原则着手，详细阐述了建筑电气中存在问题，并提出了一些可行性对策。 【关键词】建筑电气设计；原则；可行性 0.引言 建筑电气设计是一项以建筑物为设计平台，以电气技术为设计方法，为人们创造方便、舒适、快捷、人性化的生活环境的技术[1]。建筑电气设计作为一门现代社会建筑行业的新兴技术，其质量和效率的好坏关系到人们的生产和生活。在建筑电气设计过程中需遵循一定的设计原则，保证建筑物电力系统的安全可行性。现阶段建筑电气设计还存在一些问题，严重影响人们生活质量，本文从建筑电气的设计原则入手，分析建筑电气中存在的问题，并提出相关的可行性对策。 1.建筑电气设计原则 （1）实用性原则。实用性原则是指为建筑物提供必要的能源供应，为建筑物内部的电器设备提供安全可靠的电力负荷，确保建筑物内部的用电系统正常运转[2]。比如工厂的用电负荷和用电规律与平常房屋住宅截然不同，平常房屋的用电量相对较小，但是线路敷设较为复杂多变；工厂电能需求量更高，需要带动的机械更多，但是其电力系统的设置具有一定的稳定性和规律性，因此必须考虑建筑物的功能来设计电力系统。 （2）经济性原则。经济性原则是指在考虑基本国情的情况下，保证建筑物经济效益呈现正增长，不能因为节能而大量消耗成本投资，增加建筑物的运行成本，而是将增加的运行费用能够在较短时间内得到均衡回报。 （3）节能性原则。节能的关键环节就是将无作用的消耗尽量减少。电气设计人员必须找出那些那些无关紧要的能量消耗，在采取必要的节能措施。比如传输线铺设过于冗长导致能量损耗，量大面广的照明容量，变压器的误用功率损耗，在采取节能措施时必须保证建筑物功能的可行性的前提下，采用经济合理、技术先进的节能措施。 2.建筑电气设计的可行性分析 2.1建筑电气设计中存在的弊端 （1）消防安全问题。以南昌市千禧颐河园北景苑小区为例，该小区多次发生火灾，烧毁了许多房子，所幸人员伤亡并不是很严重，但是暴露的消防安全却令人堪忧。引发火灾的原因有电器使用不当、消防安全通道堵塞、家用电器年久失修、建筑电气线路老化导致线路短路、未按国家标准设计电气系统、将电气设备设置在易燃易爆物品旁边并未实行保护措施。这些原因都属于建筑电气设计不合理，从而导致重大的安全隐患事故。 （2）线路铺设问题。建筑物内部的线路铺设问题存在很大的漏洞，比如线路过于冗长复杂，这庞大的线路运输过程中往往会造成一些电能的大量损耗。此外消防线路的铺设存在一定的不足，例如一些消防联动设施、自动灭火装置、应急广播以及应急照明系统等没有固定的金属管的特殊保护，而是完全裸露在表面，这样往往会因为某些外界不理因素引发火灾。 （3）树干式供电干线维护问题。树干式供电是在同一回路供电干线上将若干个不平均的电力负荷进行并联，作为建筑电气供电系统中使用最广泛的方式，处于节省开支的目的，将供电导线的截面大幅度减少，这样有违国家的对电气的相关规定，让建筑电力系统暴露在危险状态下。
建筑电气工程施工图 第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图得组成及内容 其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图与安装大样图(详图)等。 1、图纸目录:图纸目录得内容就是:图纸得组成、名称、张数、图号顺序等,绘制图纸目录得目得就是便于查找。 2、设计说明:设计说明主要阐明单项工程得概况、设计依据、设计标准以及施工要求等,主要就是补充说明图面上 不能利用线条、符号表示得工程特点、施工方法、线路、材料及其她注意得事项。 3、图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。 4、平面图:平面图就是表示建筑物内各种电气设备、器具得平面位置及线路走向得图纸。平面图包括总平面图、 照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如xx、电视、火灾报警、综合布线平面图)等。 5、系统图:系统图就是表明供电分配回路得分布与相互联系得示意图。具体反映配电系统与容量分配情况、配电 装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器得规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6、详图:详图就是用来详细表示设备安装方法得图纸,详图多采用全国通用电气装置标准图集。 二、电气施工图得一般规定 1、电气图面得规定 幅面尺寸共分五类:A0～A4,见表15-1。 基本幅面尺寸 (mm)表15-1 幅面代号A0A1A2A3 A4 宽×长(B×L) 841×1189 594×841 420×591 297×420 210×297 边宽(C) 10 5 装订侧边宽25 绘制电气图所用得各种线条统称为图线。常用图线见表15-2。 2、图例符号与文字符号 电气施工图上得各种电气元件及线路敷设均就是用图例符号与文字符号来表示,识图得基础就是首先要明确与熟悉有关电气图例与符号所表达得内容与含义。常用电气图例符号见表15-3。 图线名称图线形式图线应用图线名称图线形式图线应用 粗实线电气线路,一次 线路点划线控制线 细实线二次线路,一般 线路双点划线辅助围框线 虚线屏蔽线路,机械 线路 图例名称备注图例名称备注 双绕组变压器形式1 形式2 电源自动切换箱 (屏)
医院建设项目 设计说明 第七章电气专业设计 一、设计依据 1、甲方设计任务书及设计要求； 2、《建筑设计防火规范》GB50016-2014 3、《民用建筑电气设计规范》JGJ16-2008； 4、《20kV及以下变电所设计规范》GB50053-2013； 5、《供配电系统设计规范》GB50052-2009； 6、《低压配电设计规范》GB50054-2011 7、《建筑物防雷设计规范》GB50057-2010； 8、《建筑物电子信息系统防雷技术规范》GB50343-2012； 9、《火灾自动报警系统设计规范》GB50116-2013； 10、《建筑照明设计标准》GB50034-2013； 11、《综合医院建筑设计规范》GB51039-2014 12、《医疗建筑电气设计规范》JGJ312-2013 13、《医院洁净手术部建筑技术规范》GB50333-2013 14、《公共建筑节能设计标准》GB50189-2005； 15、《安全防范工程技术规范》GB50348-2004 16、《入侵报警系统工程设计规范》GB50394-2007 17、《视频安防系统工程设计规范》GB50395-2007 18、《出入口控制系统工程设计规范》GB500396-2007 19、《综合布线系统工程设计规范》GB50311-2007 20、《电子会议系统工程设计规范》GB50799-2012 21、《公共广播系统工程技术规范》GB50526-2010 22、《数据中心设计规范》GB50174-2017 23、《全国民用建筑工程设计技术措施--节能专篇（电气）》2007年版 24、其它有关的国家及地方现行规程规范；二、设计范围 本设计包括红线以内的如下内容： 1、中低压配电系统；动力配电系统；照明配电系统；电气安全及防雷接地系统。 2、综合布线系统；有线电视系统；安全防范系统监控系统；楼宇自控系统；医护对讲系统；ICU探视系统；手术监控管理系统；手术室示教系统；信息显示系统；火灾自动报警及消防联动控制系统；消防应急及日常广播系统等。 三、用电负荷估算： 编号名称面积（㎡）用电标准计算负(kW) 备注 1 A区行政综合楼2280.19 80W/㎡182 2 A区中医门诊综合楼4415.4490W/㎡397 3 B区门诊综合楼8713.8290W/㎡784 4 B区住院综合楼14899.0960W/㎡893 5 C区康疗中心2741.4690W/㎡247 6 地下室建筑8996.00 50W/㎡450 一部份为诊疗区 7 其他200 合计3153 用电负荷同期系数取：0.8 整个项目用电负荷合计：2552KW; 三、高、低压配电系统 1、1．负荷分级： 一级负荷：火灾报警及联动控制设备、消防电梯、排烟风机及加压送风机、保安及消防监控系统、应急照明及疏散照明、急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、核磁共振、介入治疗用CT及X光机扫描室、洁净手术室空调、ICU病房、重要的计算机系统等。其中重要手术室、
裝配式建筑电气管线分离及预埋配管设计 随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。 建筑工业化的特点是标准化、模块化、重复化和通用化。目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事 先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。 一、公共部位电气系统的管线设计 对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。基于上述建筑建造原则，在住宅电气设计中，总配电房、
通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域 内。在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设， 当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构 件中预埋大量电气管线。对于竖向管线可集中敷设在预留的孔洞内， 垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系 脱离。 对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾 自动 报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体 内，而不是预埋在预制墙板内。以满足预制构件墙板预埋管线标准化、 模块化设计要求。单元强弱电竖井布置如图 1所示。 图1单元强弱电竖井布置图 、套内住宅电气预埋配管设计方法 通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研 发现，电气配管敷设在工业化建筑体内主要有以下 3种方式： 逐蛍」配毓强电消防桥累 电视分线福 弱电朋梯栗 徇胃帥I 曲片 消齡端子箱 旳什支电她戍 槎层说需对紺6T --------- --- -------------------- 电信分线絹
建筑电气工程图纸识读 建筑电气工程图基本知识 引导问题 1、建筑电气工程图的概念 2、建筑电气工程图的类别 3、建筑电气工程图的组成 任务目标：掌握建筑电气工程图的组成，掌握图形符号及文字符号。 【主要学习内容】 一、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 二、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。
大型综合医院配电设计 甘肃省建筑设计研究院王治义730030 摘要：结合大型综合医院工程配电设计实例，阐述相关规范在设计实践中的应用 关键词：综合医院负荷等级配电系统 1 工程概况 按照功能、任务不同，我国医院分为一级、二级、三级。一级医院：是直接向一定人口的社区提供预防、医疗、保健、康复服务的基层医院、卫生院；二级医院：是向多个社区提供综合医疗卫生服务和承担一定教学、科研任务的地区性医院；三级医院：是向几个地区提供高水平专科性医疗卫生服务和执行高等教学、科研任务的区域性以上医院。各级医院又分为甲、乙、丙三等，三级医院增设特等。一般综合性医院均设有急诊、门诊、手术、医技、康复、体检、行政办公及服务性用房。 现结合大型综合医院工程的配电设计实例，对相应规范在设计过程中可操作性及应用，进行讲解。 兰州大学附属第二医院属三级甲等医院，该院医疗综合楼建筑面积109505平方米，建筑高度68.55米。地下三层，地上十六层。地下三层及地下二层部分平时为汽车停车场，战时为人防。变配电所、水泵房、楼宇自动化管理控制室、信息中心等设备用房均设在地下二层。地下一层为柴油发电机房、消控室、放疗科、中心供应、洗衣房等。一至三层为门诊医技，四层为手术室及ICU，五层为行政办公及设备层，六层为产科及产房，七至十六层为标准护理单元。设置病房420间，共1163床。诊室52间，手术室23间，其中四层设洁净手术室21间，I级（百级手术室）4间，II级（千级手术室）8间，
III级（万级手术室）9间。 洁净手术室的分级见表1。 表1 洁净手术室的分级 2 供电系统 2.1负荷分级 在确定医院供电系统之前，首先根据供电要求进行负荷分级。IEC标准中供电等级按照恢复供电时间分为0.5S内,15S内, >15S。而我国内规范将用电负荷根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。本设计依据的主要设计规范有《综合医院建筑设计规范》（JGJ49-88）、《医院洁净手术部建筑技术规范》（GB50333-2002）、《民用建筑电气设计规范》（JGJ 16-2008）等。 IEC标准和《民用建筑电气设计规范》（JGJ16-2008：12.8.2条）按医疗电气设备与人体接触的状况和断电的后果，将医疗场所作如下分类：0类场所应为不使用接触部件的医疗场所；1类场所应为接触部件接触躯体外部及除2类场所规定外的接触部件侵入躯体的任何部分;2类场所应为将接触部件用于诸如心内诊疗术、手术室以及断电将危及生命的重要治疗场所。可见医院的负荷等级划分应以医疗场所与人体生命的安全程度及电气设备与人体的接触程度进行划分。参照IEC标准医院各部位的供电等级、接地方式的划分示例见表2。
龙源期刊网 https://www.doczj.com/doc/328967434.html, 装配式结构建筑电气设计 作者：车新青 来源：《中国房地产业·上旬》2018年第03期 【摘要】近年来，我国市场经济的迅速发展，推动着建筑行业的不断进步，建筑工程的规模不断扩大、数量不断增多，但是，经济水平的提高与生活条件的改善，使得人们对建筑工程的施工效率与施工质量的提出了更高的要求。装配式结构建筑是一种新兴的建筑类型，可在一定程度上减少建筑工程的成本，也有利于降低能源、资源的消耗，能够实现投资回报率的提升，因此在建筑领域得到了越来越多的应用。电气设计在装配式结构建筑建设过程中占据着重要的地位，为确保装配式结构建筑的安全性，必须重视电气设计。本研究中，笔者主要对装配式结构建筑的电气设计问题进行了分析，以供参考。 【关键词】装配式建筑；交叉问题；防雷接地 装配式结构建筑的主要构件为预制构件，也就是建筑的部分构件或者是全部构件被分割为若干个单元，这些构件在工厂内预制，然后再运输到现场，采取可靠连接方式将这些构件搭建起来。与传统建筑类型相比，装配式结构建筑收气候条件的影响较小、建造速度也相对较快，可减少建筑污水、建筑垃圾的形成，也可减轻噪声、粉尘及有害气体，符合绿色环保、降耗减排的现代化建筑理念要求。 1、装配式结构建筑电气设计的注意事项 装配式结构建筑建设过程中，针对住宅建筑，多应用装配整体式剪力墙结构、装配式框架-剪力墙结构或者是装配式框架体系，所选择的预制构件为预制柱、预制外墙板、叠合楼板、阳台板、凸窗以及空调板楼梯，同时，在预制率不够的情况下，可选择叠合梁；针对公共建筑结构体系，多采取现浇剪力墙，且为框架+核心筒结构，在此基础上，以预制率要求为根据，预制梁、柱、墙、板等结构[1]。 装配式结构建筑的实际施工过程中，电气设计应注意的问题包括： 第一，结合预制墙体、叠合板等一些剪力墙结构的特殊结构，来选择电气管线的预埋方法。叠合板在装配式结构建筑中是一种主要预制构件，且多采取半预制半现浇的施工方式。如果在预制板中预埋电气管线，那么灵活性相对较差，很难根据施工现场的实际情况对电气管线进行灵活调整；如果在现浇层中敷设电气管线，便可以大大降低预制板的加工形式，从而有利于缩短叠合板的加工时间。基于这样的原因，装配式结构建筑工程建设过程中，多采取在现浇板中敷设电气管线的方法。需要注意的是，由于电气管线的数量相对较多，为避免交叉现象的出现，现浇层的厚度应设置在70毫米及以上[2]。电气设计过程中，布置电气管线尽量远离强弱电箱，预防出线管线交叉问题，若不能避开，则需要将强弱电箱对应的楼板设计为现浇板，以便于施工。
建筑电气设计特点分析 发表时间：2018-06-11T11:54:53.210Z 来源：《电力设备》2018年第3期作者：时云强 [导读] 摘要：随着现代科技社会与工业的迅猛发展以及人们生活质量的不断提高，节约能源的问题引起了人们越来越多的重视。 (大象建筑设计有限公司 310012) 摘要：随着现代科技社会与工业的迅猛发展以及人们生活质量的不断提高，节约能源的问题引起了人们越来越多的重视。其中包括大量的动力设备以及完善的消防安全系统，对电气功能要求比较高。提高高层建筑电气设计水平具有十分可观的实际意义，建筑电气设计的特点主要体现在高层建筑中负荷的计算、配电系统的设计、防雷与接地以及消防自动报警和自动灭火系统等方面。本文主要介绍了高层建筑电气设计过程中应注意的问题和高层建筑设计的内容及特点，同时还综述了高层建筑电气设计中的节能原则。 关键词：电气设计；设计内容；设计特点；节能原则 一、前言 基于我国的国情，现代建筑向“纵深”发展，成为社会向前推进的必然趋势。随之而来的高层建筑电气设计还在不断给我们提出新的研究课题，如何有效提高高层建筑电气设计水平成为了摆在我们面前必须要解决的问题。重点研究高程建筑电气设计特点，提出更好的设计理念和方法，在不影响功能的情况下改善高层建筑高耗电量的现状，对高层建筑的合理应用具有重要意义，同时，这也符合我国的能耗现状和节约能源的要求。 二、高层建筑电气设计过程中应注意的问题 在高层建筑电气设计中的照明等很少采用干线，而且高层建筑的设备很多，导致负荷过重，这也不利于干线的使用。空调等主要用电设备布局分散；由于高层建筑的本身很高，而且其在消防方面疏于管理，因此，高层建筑对与火灾预防和处理方面的要求比较高；此外，设计师在设计过程中，要重点考虑能耗指标的影响，在结合全面技术经济分析的基础上进行设计，在节约电能方面还要做到使用科学系统的配电方式以及要采用高质量的电脑系统。 三、主要内容 3.1负荷的计算 高层建筑电气设计首先要对电力负荷进行统计分析，因为电力负荷是电气设计的基础，离开了负荷的计算，电气设计工作就无法展开。负荷计算要采用专门的计算方法，以免出现错误，如果在电力负荷计算工作中出现失误，则会影响到以后设计工作的全过程。 3.2 供电电源及电压的选择 设计中对于材料的选择至关重要，这是保证供电安全和可靠性的重要保证，高程建筑的电源标准是至少两个，还必须要是独立的。两路电源之间互相补充，同时供电，以防意外发生时由于电源的问题推迟解决。 3.3 高低压配电系统的设计 高层建筑中两路电源必须要同时供电，保证高层建筑供电的稳定性，采用高供高计，但在低压侧，仍装设计费电度表。此外，在选择变压器的时候要考虑实际因素，选择大功率的变压器，这样可以保证变压器的台数在控制范围内。由于干线在配电系统中的重要作用，因此，在进行高低压配电系统设计的时候通常采用放射性系统。还要对干线进行保护，由于干线的特殊性，因此，在干线无法连接的情况下，要采用其他方式进行连接，保证供电安全。 3.4 主要设备的选型 电气设计中一定要注意设备的选型，要综合考虑各种情况，严格把控设备的选择，保证主要设备的质量达到相应的标准。考虑到高层建筑的安全隐患较多，因此，主楼没不能安装大容量的油浸电力变压器，这也是考虑到楼层内人员的安全。由于低压配电屏的结构已经不能完全符合现实需求，因此，近年来出现采用燃气轮发电机的情况。 3.5 变电所位置的确定 有些建筑商为了节约成本，把变电所设置在一些偏远的地方，这样就不利于对变电所的管理，给火灾造成很严重的隐患，标准的变电所应该保证高压能够深入负荷中心，这样才能尽可能的保证建筑安全，避免火灾发生。 3.6 电气照明设计 在进行电气照明的设计中，设计师要认真研究各种照明设备的作用，结合实际情况，综合考虑使用照明设备，在一些特殊地点要选用特殊的照明设备，以保证安全，减少火灾发生造成的影响。 3.7 防雷与接地 现代高层建筑都是采用钢筋混凝土剪力墙，与楼板的连接是十分可靠的。在进行防雷和接地的过程中，需要仔细研究建筑物空间构造，很多情况下，都是需要安装水平的人工接地体的。 3.8 电梯 电梯机房一般设置在井道上面。电梯按使用功能分普通电梯、消防电梯等许多种，按电流分则有交流和直流两大类。现代高层建筑的电梯，一般都采用高速或超高速电梯。为提高运行的稳定性和舒适感，客梯都是选用直流电动机驱动。 3.9 消防自动报警和自动灭火系统 消防自动报警和自动灭火系统对于高层建筑具有的意义是十分明显的，设计高层建筑的电气时要充分考虑到消防用电，尽量避免因为消防的用电问题耽误了消防工作的展开，消防用电设计到很多问题，内容也很复杂，因此，设计师一定要充分发挥自己的专业知识，做好消防用电工作。 四、高层建筑电气设计的特点 （1）负荷的计算负荷计算时，cos准取值大多数地区未明确确定。 （2）高低压供、配电系统的设计 ①为了保证供电可靠性，多采用两路独立电源运行方式。 ②由用户电表开关箱向室内配电回路，应以照明、空调及其他电器用插座分三个回路为基本回路。 （3）电气照明设计包括光源选择、照度计算、灯具造型，具布置，眩光控制和调光控制和照明配电线路敷设等。
筑龙网 W W W .Z H U L O N G .C O M 某医院建筑电气方案设计 摘要：某医院框架结构。地上共十六层，地下一层，建筑面积为36000m2。地下一层至八层为诊室和办公室，九层以上为病房。 【建筑概况】某医院框架结构。地上共十六层，地下一层，建筑面积为36000m2。地下一层至八层为诊室和办公室，九层以上为病房。 【电气设计说明】 1.设计范围 (1)变、配电系统； (2)应急电源系统； (3)照明配电系统； (4)防雷接地系统； (5)楼宇自控系统； (6)综合布线系统； (7)火灾自动报警及联动控制系统； (8)医护呼叫对讲系统； (9)门禁系统； (10)闭路电视保安监视系统； (11)闭路电视手术监控系统； (12)有线电视系统； (13)停车场微机管理系统。 2.变、配电系统 (1)一级负荷包括：医技病房楼的手术都的医技设备重症监护(ICU)等重要场所的医设备及其空调设备以及火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、安监控系统、应急照明、疏散照明及重要的计算机系统等。其中的洁净手术部的医技设备所有的消防用电设备为一级负荷中的特别重要负荷。 电子显微镜电源、X 光机等医疗设备、客梯、排水泵、生活水泵等属二级负荷。一般照及动力负荷为三级负荷。 (2)负荷估算：本工程用电设备总容量约为：P。一2600kW；总计算负荷约
筑龙网 W W W .Z H U L O N G .C O M 为P-1690kW，设计变压器总装机容量为3200kVA。 (3)电源：本工程属于二类甲级医院，由市政电网引来两路独立10kV 电源供电，两路源同时工作，互为备用，每路10kV 电源均能承担全部负荷。另外设置一台300kW 柴油发机组，作为第三电源。高压系统电压等级为10kV，低压系统电压等级为～220V／380V。 低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷，如：冷冻机房、水泵房、电梯机房、电话站、消防中心等设备采用放射式供电；对于一般负荷采用干式与放射式相结合的供电方式。 本工程的手术室、监护病房、血液中心、血液透析、MRI 室、消防动力设备、计算中心、应急照明、重要手术室的空调设备、重要医技设备、电话机房、变配电所用电等采用双电源供电，并在末端互投。洁净手术室内部用电应与辅助用电分开，每个手术室的干线单独敷设；洁净手术室的电源线路除应满足室内医疗设备及装置的总用电需求外，且其供电容量不宜小于8kVA。 手术部、重症监护部(ICU)、心脏监护部(CCU)的重要配电线路采用由电源隔离变压器和绝缘监视设备组成的IT 不接地系统，并采用10mA 漏电保护器对 其医疗设备进行保护。 对于停电要求小于O.5s 的重要负荷采用UPS 电源供电。 (4)在本楼地下一层设置一处变、配电所，内设二台1600kVA 变压器。 3.应急电源系统 本工程设置一台300kW 柴油发电机组，给一级负荷中的特别重要负荷供 电。 4.照明配电系统 (1)照度标准参照国标《民用建筑照明设计标准》GBJ 133—90，主要场所的照度如下： 手术室500～7501x 诊断治疗室；抢救室300lx 检验、化验室300 lx 病房100 Ix 夜间守护5～10 Ix 大厅300 lx
装配式建筑电气设计规范 1.1一般规定 1.1.1装配整体式建筑电气设计，应做到电气系统安全可靠、节能环保、设备布置整体美观。 1.1.2装配整体式建筑电气设计，应根据建筑的结构形式合理选择电气设备和布线方式。 1.2供配电系统设计 1.2.1变电所或预装式变电站在室外设置时，低压配电系统的接地形式宜采用TN-C-S或TN-S系统。配电干线穿结构实体墙进入室内，应在进线处结构实体墙上预埋防水套管。 1.2.2 变电所在室内设置时，低压配电系统的接地形式应采用TN-S系统。 1.2.3 进入各住宅单元的配电干线应设置短路保护、过负荷保护。并应采取防范电气火灾发生的措施。 1.2.4 电表箱的配出回路应设置短路保护和过负荷保护。
1.2.5 分户箱的电源进线应设置切断相线和中性线的保护 电器。并应设置短路保护、过负荷保护和可自动恢复的过、欠电压保护器。 1.2.6 户内的插座回路应设置短路保护、过负荷保护，除挂墙式空调机外，尚应设置剩余电流(30mA)动作保护；厨房、卫生间和空调机的插座回路应独立设置。 1.2.7 户内的照明回路应设置短路保护和过负荷保护，并应独立设置，不可与插座回路共用。 1.3电气设备选择与安装 1.3.1 住宅的总电源箱宜选择供电部门认可的箱体，当供电部门无特殊要求时，可选用XL-21或GGD型箱体，落地安装于高出架空地板150mm的混凝土台上。 1.3.2电表箱应选择符合电力公司要求的产品，挂装于首层或其他楼层电气竖井或公共部位的实体墙上，在竖井内安装时，底边距地不宜小于0.5m；在公共部位安装时，底边距架空地板不宜小于1.1m。
1.3.3 电表箱内安装的电度表数量不应超过12块，公共部位的用电应独立设置电度表。 1.3.4 分户配电箱应选择暗装箱体，宜安装于进户处实体墙上，底边标高距架空地板或地坪1.6m，并用工业化内隔墙板封闭。 1.3.5户内插座的选择及安装应符合下列规定： 1电源插座宜在工业化内隔墙板上开孔暗装，不宜安装在可装配的实体墙上; 2厨房、卫生间应选择单相三孔插座，防护等级应满足IP54要求。厨房电炊插座、卫生间剃须插座和洗衣机插座安装标高，底边距架空地板1.1m~1.5m; 3 有淋浴和浴盆的卫生间，当电热水器挂墙安装于1区之内时，其电源插座安装不应低于2.3m。挂墙式空调机插座不宜低于1.8m; 4 其他用途的插座应选择单相三孔插座，底边距地板0.3m~0.5m。
建筑电气设计过程中易错问题评析三 建筑电气设计过程中易错问题评析（1） 【问题1：在施工图设计说明中对建筑物的结构形式、基础形式、防火分类与耐火等级未予交待】 评析：按建筑材料划分，建筑物的结构形式分为混凝土结构、钢结构、木结构、膜结构等，其中混凝土结构又分为框架结构、剪力墙结构、框架-剪力墙结构、筒体（框架-核心筒、筒中筒）结构、框支结构等。因建筑物的这些结构形式与电气管线的敷设直接相关，故应交待建筑物的结构形式。 高层建筑混凝土结构的常见基础形式有：筏形基础、箱形基础、桩基础。多层建筑一般采用独立柱基础、条形基础、墩基础等。因基础形式与建筑物的防雷、接地装置的自然接地体直接相关，故应交待建筑物的基础形式。
根据《建筑设计防火规范》（gb50016-2006），多层民用建筑的耐火等级分为一、二、三、四级；根据《高层民用建筑设计防火规范》（gb50045-95）（2005年版）3.0.1、3.0.2与3.0.4，高层建筑分为一、二类，耐火等级分为一、二级。一类高层建筑的耐火等级应为一级，二类高层建筑的耐火等级不应低于二级，裙房的耐火等级不应低于二级，高层建筑地下室的耐火等级应为一级（注：多层民用建筑无防火分类之说，说明时要注意）。 因建筑物的防火分类、耐火等级与火灾自动报警系统的保护对象分级直接相关，故在工程概况中应予交待。 通常在电气设计的工程概况说明中，尚应交待建筑物的总建筑面积、主体高度、层数、各层功能用途；变配电所、水泵房、冷冻站、锅炉房位置；消防控制室、弱电机房位置；强电井、弱电井位置与数量；客用电梯、消防电梯数量、防火分区的划分情况等。工业建筑还应根据加工产品或储存物品的种类，确定其火灾危险性类别；汽车库还需根据停车数量，确定其防火类别；人防地下室工程尚应明确人防级别、防护单元、抗爆单元设置等。 【问题2：对医疗、体育、剧场、人防工程等特殊建筑，其相应的设计规范未列入，有关的技术措施及要求亦未在说明及图纸中体现】
安全管理编号：LX-FS-A72911 对住宅电气设计的分析研究 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
对住宅电气设计的分析研究 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 住宅电气设计的好坏直接关系着人们生活质量的高低，如何使住宅电气设计得更加合理是值得我们认真思考的问题。本文通过研究目前住宅电气设计中存在的问题，对住宅电气的设计进行了分析。 住宅电气的线路和配电设备不同于企业单位的电气线路和配电设备，基本没有定期的专业电工来进行检查和维修，居民也比较缺乏电气的相关安全知识，十分容易发生电气事故。以下，笔者将对此展开讨论和分析。 1.住宅电气的现状 目前，我国的住宅电气设计主要包括以下内容：
一、设计背景及依据 1、项目背景 随着门诊患者的增加，安溪县中医院现有的门诊楼已经很难适应发展的需 要，而且现有的门诊楼是危房，已经不能再继续使用，建设新的门诊综合楼迫 在眉睫。 2、设计依据 1）国家、地方相关的法律、法规、条文； 2）甲方的相关要求； 3）用地红线图； 4）相关部门的要求和意见。 二、区域位置和现状概况 a)区域位置 安溪县中医院位于安溪县八三一路南侧。交通方便，区位优越。 b)现状概况 项目用地现状北面为空地，南面为现有的门诊综合楼（危楼），北部是本院的住院综合楼。拟建的门诊综合楼建筑面积约11305平方米。 三、设计指导思想 充分考虑项目的实际，在经济、实用的基础上坚持以人为本，旨在创造一个 实用、高效、舒适、美观的门诊综合楼。 四、建筑设计 1、总平面设计 项目用地紧张，新的门诊综合楼将在原有的门诊楼原址上建设。从以人 为本的角度出发，为了方便患者的出入，以及患者的安全，总平面分设门诊 出入口、发热门诊出入口、急诊辅助出入口、内部职员出入口。门诊的主 入口布置在南面临八一三路，方便人流的出入；急诊辅助出入口布置在大 楼东侧，有利于急救车辆的停放；发热门诊入口布置在东面的消防通道内，有利于人流的及时疏散，内部职员入口布置在内庭院一侧。整个大楼成L 型，最大限度的利用了有限的空间，并留出庭院空间。 根据消防规范，大楼在西面设置了消防通道，整个大楼可行成环行的消防通道。大楼的车行入口设置在东面，地面停车场布置在庭院中间。 在庭院西部设置部分绿化空间，利用有限的空间种植绿化。 2、功能布局 本门诊综合楼地上共十层，地下一层。本建筑主要功能为门诊用房，次要 功能为信息资料、行政办公、会议等用房，其中一层功能有：门厅、诊室、挂 号、药房、急诊手术、抢救、治疗室、诊室、值班室、等候厅等；二层为检验 科、药房；三层为普通门诊科；四层为专家门诊；五层为针灸康复科；六层皮 肤美容科、肝肠科；七层为体检中心；八层为医教、图书信息中心；九层为行 政办公；十层为屋顶层。 3、建筑风格 建筑立面采用现代中式建筑风格，立面简洁明快具有现代主义精神，又具 有传统的中式建筑风韵，创造了独特的视觉效果。
建筑电气施工图识图方法（I） 一、电气施工图的特点 1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的； 2. 电气线路都必须构成闭合回路； 3. 线路中的各种设备、元件都是通过导线连接成为一个整体的； 4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系； 5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 二、电气施工图的组成 1. 图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。 2. 主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 3. 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 4. 平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。 5. 控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 6. 安装接线图 包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。 7. 安装大样图(详图) 安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。 三、电气施工图的阅读方法 1. 熟悉电气图例符号，弄清图例、符号所代表的内容。 电气符号主要包括文字符号、图形符号、项目代号和回路标号等。在绘制电气图时，所有电气设备和电气元件都应使用国家统一标准符号，当没有国际标准符号时，可采用国家标准或行业标准符号。要想看懂电气图，就应了解各种电气符号的含义、标准原则和使用方法，充分掌握由图形符号和文字符号所提供的信息，才能正确地识图。 电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。 单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。如用“V”表示半导体器件和电真空器件，用“K”表示继电器、接触器类等。 双字母符号是由一个表示种类的字单母符号与另一个表示用途、功能、状态和特征的字母组成，种类字母在前，功能名称字母在后。如“T”表示变压器类，则“TA”表示电流互感器，“TV”表示电压互感器，“TM”表示电力变压器等。辅助文字符号基本上是英文词语的缩写，表示电气设备、装置和元件的功能、状态和特征。例如，“起动”采用“START”
装配式建筑设计专篇公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
装配式建筑设计专篇 一、设计依据 1.装配式建筑主要设计依据 《装配式混凝土建筑技术标准》 （GB/T 51231-2016） 《装配式混凝土结构技术规程》 （JGJ1-2014） 《预应力混凝土用金属波纹管》 （JG225-2007） 《钢筋锚固板应用技术规程》 （JGJ256-2011） 《钢筋机械连接用套筒》（JGT163-2013） 《装配式混凝土表示方法及示例》（15G107-1） 《装配式混凝土结构连接节点构 造》（15G310-1~2） 《桁架钢筋混凝土叠合板》 （15G366-1） 《预制带肋底板混凝土叠合楼板技 术规程》（JGJT258-2011） 《预制钢筋混凝土板式楼梯》 （15G367-1） 《外墙保温用锚栓》（JGT366- 2012） 《预制混凝土剪力墙外墙板》 （15G365-1） 《预制钢筋混凝土阳台板、空调板 及女儿墙》（15G368-1） 《建筑外墙外保温防火隔离技术规 程》（JGJ289-2012） 《混凝土结构施工图平面整体表示 方法制图规则和构造详图》 （16G101-1） 《工程建设标准强制性条文》 （2009版） 《工业化建筑评价导则》（浙江省 住房和城建设厅） 二、新型建筑工业化设计 1.设计原则 (1)严格执行国家、杭州市相关规 范、规定，符合政府相关部门 的审批文件要求。满足业主对 设计方面的基本要求及希望达 到的目标。
(2)解决本工程中必须解决的一系 列技术问题。使工程的建设在 安全、适用、经济、美观、技 术先进等方面能得到综合体 现。 (3)充分发挥建筑工业化的相对优 势，尽量减小预制构件建筑结 构整体性的不利影响，预制装 配式建筑拆分原则是优先选用 非抗侧移构件，便于模数协 调，易于标准化生产和安装的 建筑部品。 2.设计目标 (1)实现建筑设计的标准化。 (2)与构件生产、施工工艺形成配 套设计，降低成本、提高效 率。 (3)采用模块化设计方法，形成符 合模数数列的标准化模块。 (4)在标准化套型基础上，充分发 挥生产和施工工艺的特点，满 足里面多样性和创新性的要 求。 3.工业化分析 (1)工业化实现目标 根据浙江省《工业化建筑评价导则》，装配式混凝土结构项 目的预制率不低于 20%，预制率 可按下式计算： K 预 =（V 预 + 叠 ）/ V 总 V 预 ──预制构件混凝土体积； V 叠 ──叠合构件现浇混凝土体积； V 总 ──±以上（不含±）混凝土总体积。 (2)工业化实现方式 根据工程经验，20%的单体预制率实现首选水平构件预制， 包括楼板、阳台，楼梯及空调 板。不仅预制率容易满足，而且 现场施工简单，能大大节省施工 现场的模板工，架子工的人工用 量。采用水平构件预制的优点： 一是技术体系成熟，国内外有大 量成功的工程案例。二是构件形 式简单，模板重复率高，构件生 产成本低，现场施工简单，施工 质量容易保证。
读懂CAD电气施工图 电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。 一、电气施工图的特点 1、建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。 2、电气线路都必须构成闭合回路。 3、线路中的各种设备、元件都是通过导线连接成为一个整体的。 4、在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。 5、建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 二、电气施工图的组成 1、图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电
压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2、主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 3、系统图 是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。 4、平面布置图 是系统图的的一个补充，它与系统图一一对应，是指导施工的重要部分。 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
