柴油发动机曲轴机械加工工艺规程设计及夹具设计
由吴祖德t053329 于星期五, 2009/06/19 - 12:41下午发表
?学士学位
?机电与汽车工程学院
学号:
05120332
专业:
机械设计制造及其自动化
研究方向:
机械设计与制造
导师姓名:
曾宏达
中图分类号:
TH16
论文总页码:
47
参考文献总数:
20
曲轴是柴油发动机的重要零件。它的作用是把活塞的往复直线运动变成旋转运动，将作用在活塞的气体压力变成扭矩，用来驱动工作机械和柴油发动机各辅助系统进行工作。曲轴在工作时承受着不断变化的压力、惯性力和它们的力矩作用，因此要求曲轴具有强度高、刚度大、耐磨性好，轴颈表面加工尺寸精确，且润滑可靠。
本设计是根据被加工曲轴的技术要求，进行机械工艺规程设计，然后运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计。主要工作有：绘制产品零件图，了解零件的结构特点和技术要求；根据生产类型和所在企业的生产条件，对零件进行结构分析和工艺分析；确定毛坯的种类及制造方法；拟定零件的机械加工工艺过程，选择各工序的加工设备和工艺设备，确定各工序的加工余量和工序尺寸，计算各工序的切削用量和工时定额；填写机械加工工艺过程卡片、机械加工工序卡片等工艺卡片；设计指定的专用夹具，绘制装配总图和主要零件图。
中文关键字:
机械制造，加工工艺，曲轴，夹具
英文题目:
Technological process design and fixture design of diesel engine crankshaft
英文摘要:
Crankshaft is a very important parts of diesel engine. Ist action is change the to
and fro straight-line motion of the piston into rotary motion,and change the gas pressure on the piston into torque, that is used to drive executive body and accessory system of the diesel engine. Crankshaft is withstanding the changing pressure, inertia force and the torque. So the crankshaft mast have high strength, high rigidity, high abrasion resistance and the surface of axle journal must have high precision with well lubricating. This design is on the basis of technical requirement of the crankshaft to design the technological procedure. And then use the fundamental and method of the fixture design to fix the fixture design programme,and complete the structural of the fixture. The main work is: Parts drawing, understand the characteristic of structure and technical requirement; Accroding to the types of manufacturing and the plant conditions of the company we will analyse the structure and craft of the crankshaft; Fix the type and manufacturing method of the roughcast; Fix the processing technic of the crankshft,select device and equipment fix the machining allowance and working procedure size and count the cutting specifications and time allowance.; Fix the Processing technological process card and Machine-finishing operation card; Design the special fixture and plan the assembling drawing and main parts drawing.
英文关键字:
Machine manufacture, Processing craft, Crankshaft, Fixture
论文文件:
前言
机械制造工艺与机床夹具设计是机械制造工艺与机床夹具教学的一个不可少的辅助环节。它是学生全面综合运用本课程及有关先修课程的理论联系实际的一次重要实践。它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，及以后到工厂从事工艺与夹具设计具有十分重要的意义。机械制造工艺是机械工业的基础，是机械产品的生产的基本技术，工艺工作是每一个机械企业基本的活动内容，加强工艺技术研究，提高工艺水平，搞好工艺管理是提高机械产品质量，降低消耗的根本措施。此次设计的目的在于：根据被加工零件的技术要求，运用夹具设计的基本原理和方法，制定夹具设计方案，完成夹具结构设计。
法国出生的德裔工程师狄塞尔，在1897年研制成功可供实用的四冲程柴油机。由于它明显地提高了热效率而引起人们的重视。起初，柴油机用空气喷射燃料，附属装置庞大笨重，只用于固定作业。二十世纪初，开始用于船舶，1905年制成第一台船用二冲程柴油机。1922年，德国的博施发明机械喷射装置，逐渐替代了空气喷射。二十世纪20年代后期出现了高速柴油机，并开始用于汽车。到了50年代，一些结构性能更加完善的新型系列化、通用化的柴油机发展起来，从此柴油机进入了专业化大量生产阶段。特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。
现代柴油机应该在减少PM（颗粒物）和NO（氮氧化物）排放量的同时，不断改
进其可操作性和耐用性，大量采用电子设备，降低操作和维修的综合费用。柴油机用燃料硫含量越高，对发动机活塞环、缸壁等的腐蚀、磨损也越大，柴油机油的变质也越快。因此，欧美等发达国家主张使用低硫柴油燃料。这就产生了一个问题，通常柴油机油规格升级时，可以由API CF-4升级到API CG-4，但是API CG-4 仅仅是对低硫柴油燃料而言，为满足最近的排放控制Tier-2法规标准，使用高硫柴油燃料的发动机可以采用API CH-4或ACEA E5规格的柴油机油。
现代柴油机在使消费者满意的同时，必须符合排放法规的要求因此其设计要求，关键在于如何平衡提高柴油发动机性能与减少排放的两者之间的关系。(1)增加柴油发动机比功率。经过多年的研究发展，柴油机的体积变得越来越小．维修费用越来越低，而且也更加节能；在汽缸容积不变的前提下，增加发动机比功率，必须提高操作效率、改进发动机材质、精确控制发动机。(2)改进柴油发动机的耐用性。(3)柴油发动机大修周期加倍延长。柴油机汽车行驶百万英里后，仍能保证其燃辩经济性和排放性能。
伴随着汽车工业的发展，我国的发动机曲轴生产得到较大的发展，总量已具相当的规模，无论是设计水平，还是产品品种、质量、生产规模、生产方式都有很大的发展。曲轴在发动机中是承受载荷传递动力的重要零部件，也是发动机五大零部件中最难以保证加工质量的零部件，其性能、水平直接影响整机的性能水平及可靠性。因此，各工业发达国家十分重视曲轴的生产，不断改进其材质及加工手段，以提高其性能水平，满足发动机行业的需要。近几年来，国内曲轴加工发展十分迅速。尤其是大功率柴油机曲轴。先进的加工工艺加工出的曲轴质量好、效率高且稳定，伴随着汽车工业的发展，我国的发动机曲轴生产得到较大的发展，总量已具相当的规模，无论是设计水平，还是产品品种、质量、生产规模、生产方式都有很大的发展。
本设计的指导思想：
1.应保证零件的加工质量，结构性能可靠，使用安全，操作方便。
2.尽量提高生产率和降低消耗。
3.具有良好的结构工艺性，便于制造，调整，维修，且便于切屑的清理，尽量减轻工
人的劳动强度，工艺规程正确，完整，统一，清晰。
4.工艺规程中的计算单位应全部使用法定计量资料。
本设计应解决的主要问题
1.熟悉原始资料及对零件进行工艺分析。
2.计算零件的生产纲领，确定生产类型。
3.选择毛坯类型和制造方法，绘制毛坯图。
4.零件的机械加工工艺过程。
5.工艺的分析计算。
6.填写工艺文件。
7.审核。
目录
摘要................................................................... I ABSTRACT ................................................................ I I 第1章绪论 (1)
1.1设计的主要内容 (1)
1.2国内外的研究现状 (1)
第2章零件分析 (2)
2.1零件的作用 (2)
2.2曲轴工艺分析 (2)
第3章工艺规程设计 (3)
3.1确定毛坯的材料和制造形式 (3)
3.2基面的选择 (3)
3.2.1粗基准的选择 (3)
3.2.2精基准的选择 (4)
3.3制定工艺路线 (4)
3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)
3.4.1确定加工余量 (6)
3.4.2确定工序尺寸及其公差 (6)
3.4.3具体的计算 (7)
3.5确定切削用量及基本工时 (11)
第4章专用夹具设计 (33)
4.1设计主旨 (33)
4.2确定夹具设计方案 (33)
4.2.1选择定位基准，并确定工件的定位方式及定位元件的结构 (33)
4.2.2确定工件的夹紧方式，选择合适的夹紧机构 (33)
4.2.3确定刀具的对刀、导向方式，选择对刀、导向元件 (34)
4.2.4确定铣床夹具与机床间的正确位置 (35)
4.3夹紧力的计算 (35)
4.3.1切削力的计算 (35)
4.3.2工件正确夹紧所需力的计算 (36)
4.3.3螺钉夹紧力 (37)
4.3.4验算结果 (37)
4.4夹具的定位精度分析 (37)
4.4.1确定的定位对刀方案 (37)
4.4.2误差分析与计算 (37)
4.4.3误差分析 (38)
第5章结论与展望 (39)
致谢 (40)
参考文献 (41)
2009届机械设计制造及自动化专业毕业设计（论文）
摘要
曲轴是柴油发动机的重要零件。它的作用是把活塞的往复直线运动变成旋转运动，将作用在活塞的气体压力变成扭矩，用来驱动工作机械和柴油发动机各辅助系统进行工作。曲轴在工作时承受着不断变化的压力、惯性力和它们的力矩作用，因此要求曲轴具有强度高、刚度大、耐磨性好，轴颈表面加工尺寸精确，且润滑可靠。
本设计是根据被加工曲轴的技术要求，进行机械工艺规程设计，然后运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计。主要工作有：绘制产品零件图，了解零件的结构特点和技术要求；根据生产类型和所在企业的生产条件，对零件进行结构分析和工艺分析；确定毛坯的种类及制造方法；拟定零件的机械加工工艺过程，选择各工序的加工设备和工艺设备，确定各工序的加工余量和工序尺寸，计算各工序的切削用量和工时定额；填写机械加工工艺过程卡片、机械加工工序卡片等工艺卡片；设计指定的专用夹具，绘制装配总图和主要零件图。
关键词：机械制造，加工工艺，曲轴，夹具
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
ABSTRACT
Crankshaft is a very important parts of diesel engine. Ist action is change the to and fro straight-line motion of the piston into rotary motion,and change the gas pressure on the piston into torque, that is used to drive executive body and accessory system of the diesel engine. Crankshaft is withstanding the changing pressure, inertia force and the torque. So the crankshaft mast have high strength, high rigidity, high abrasion resistance and the surface of axle journal must have high precision with well lubricating.
This design is on the basis of technical requirement of the crankshaft to design the technological procedure. And then use the fundamental and method of the fixture design to fix the fixture design programme,and complete the structural of the fixture. The main work is: Parts drawing, understand the characteristic of structure and technical requirement; Accroding to the types of manufacturing and the plant conditions of the company we will analyse the structure and craft of the crankshaft; Fix the type and manufacturing method of the roughcast; Fix the processing technic of the crankshft,select device and equipment fix the machining allowance and working procedure size and count the cutting specifications and time allowance.; Fix the Processing technological process card and Machine-finishing operation card; Design the special fixture and plan the assembling drawing and main parts drawing.
KEYWORDS:Machine manufacture, Processing craft, Crankshaft, fixture
2009届机械设计制造及自动化专业毕业设计（论文）
第1章绪论
制造业生产的是具有直接使用价值的产品，而这些产品与社会的生产活动和人民生活息息相关。当今制造业不仅是科学发展和技术发明转换为现实规模生产力的关键环节，并已成为为人类提供生活所需物质财富和精神财富的重要基础。良好的居住环境，充分的能源供给，便捷的交通和通信设施，丰富多彩的应刷出版、广播影视和网络媒体，优良的医疗保健手段，可靠的国家和社会安全以及抵抗自然灾害的能力等，均需要制造业的支持。]10[
1.1设计的主要内容
柴油发动机曲轴机械加工工艺规程与夹具设计（生产纲领：20000件）。
掌握工业规程设计的基本要求，设计工艺规程内容及步骤，制作机械加工工艺过程卡片，机械加工工序卡片。
掌握专用机床夹具设计的基本要求，设计主轴箱零件加工1到2个主要工序的专用机床夹具，掌握夹具设计的程序与内容，绘制夹具总图和主要零件图，编写夹具设计使用说明书。
1.2国内外的研究现状
伴随着汽车工业的发展，我国的发动机曲轴生产得到较大的发展，总量已具相当的规模，无论是设计水平，还是产品品种、质量、生产规模、生产方式都有很大的发展。曲轴在发动机中是承受载荷传递动力的重要零部件，也是发动机五大零部件中最难以保证加工质量的零部件，其性能、水平直接影响整机的性能水平及可靠性。因此，各工业发达国家十分重视曲轴的生产，不断改进其材质及加工手段，以提高其性能水平，满足发动机行业的需要。近几年来，国内曲轴加工发展十分迅速。尤其是大功率柴油机曲轴。先进的加工工艺加工出的曲轴质量好、效率高且稳定，伴随着汽车工业的发展，我国的发动机曲轴生产得到较大的发展，总量已具相当的规模，无论是设计水平，还是产品品种、质量、生产规模、生产方式都有很大的发展。]13[
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
第2章零件分析
2.1零件的作用
曲轴是柴油发动机的重要零件。它的作用是把活塞的往复直线运动变成旋转运动，将作用在活塞上的气体压力变成扭矩，用来驱动工作机械和柴油发动机各辅助系统进行工作]6[。
曲轴在工作时承受着不断变化的压力、惯性力和它们的力矩作用，因此要求曲轴具有强度高、刚度大、耐磨性好，轴颈表面加工尺寸精确。]6[
2.2曲轴工艺分析
曲轴一般是由自由端、功率输出端和若干个曲拐组成。曲拐由主轴颈、连杆轴颈和曲柄组成。如零件图所示，该曲轴是整体式曲轴，有四个曲拐；主轴颈和连杆轴颈分布在同一平面内，四个连杆轴颈在主轴颈两侧呈两两分布，相互夹角180°。
曲轴的工艺特点是：结构复杂，加工的尺寸精度、形位精度和表面质量要求较高；刚性差，属于易弯曲变形的异性轴类零件。
曲轴的主要加工表面有：主轴颈、连杆轴颈及法兰盘端等。除了在零件图上的技术要求之外还应满足以下要求：
1）曲轴半径公差为±0.05mm。
≤0.4μm。
2）主轴颈、连杆轴颈与曲柄连接圆角的R
a
3）各连杆轴颈线之间的角度偏差不大于±30′。
4）主轴颈、连杆轴颈需高频淬火，硬度为55—62HRC，淬火层深度不小于3mm。
5）曲轴的动力平衡不得大于120g2cm。
2009届机械设计制造及自动化专业毕业设计（论文）
第3章工艺规程设计
3.1确定毛坯的材料和制造形式
机械零件常用的毛坯主要有铸件、锻件、焊接件、各种型材及板料等。选择毛坯要综合考虑零件材料及其力学性能、零件材料的工艺性、零件的结构形状和尺寸、生产类型、工厂生产条件。曲轴要求较高的刚性和冲击韧性，其形状尺寸以轴为主，毛坯形状较复杂，采用45钢较合适，大批量生产曲轴可用锻造，由于生产纲领是20000件，是大批量生产故采用模锻。其锻造工艺为：将坯料加热至1180~1240℃，经模锻锤弯曲预锻及终锻；在压床上切边；再在模锻锤上进行热校正；最后经热处理消除内应力，调整硬度值到207~241HBS。。
曲轴毛坯主要技术要求有：
1）热处理：调质207—241HBS。
2）法兰端面对主轴中心线的垂直度不大于1mm，其上孔（Φ45）中心线对主轴颈的中心线同轴度不大于2mm。
3）错磨误差：连杆轴颈纵向不大于2.5mm；径向不大于1mm。
4）曲轴弯曲不大于1mm
3.2基面的选择
机械加工的最初工序只能用共件毛坯上未加工表面作为定位基准，这种定位基准称为粗基准。用已经加工过的表面作定位基准则称为精基准。在制定零件机械加工工艺规程时，总是先考虑选择怎样的精基准定位把工件加工到设计要求，然后考虑选择怎样的粗基准定位，把用作精基准的表面加工出来。]3[
3.2.1粗基准的选择
粗基准选择的要求应能保证加工面与非加工表面之间的位置要求及合理分配各加工面的余量。同时要为后续工序提供精基准。具体有以下原则：为了保证加工面与非加工面之间的位置要求，应选择非加工面为粗基准；为了保证各加工面都有足够的加工余量，应选择毛坯余量最小的面为粗基准；为了保证重要加工面的余量均匀，应选
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
择为粗基准；粗基准应避免重复使用，在同一尺寸方向上，通常只允许使用一次；作粗基准的表面应平整光洁，以使工件定位稳定可靠，夹紧方便。]3[
曲轴也是属于轴类零件，以外圆作为粗基准，可分别以主轴颈和连杆轴颈作为粗基准。
3.2.2精基准的选择
精基准选择时应能保证加工精度和装夹可靠方便，有以下原则：基准重合原则；基准同一原则；自为基准原则；互为基准原则；保证工件定位准确、夹紧可靠、操作方便的原则。精基准的选择主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算。]3[
3.3制定工艺路线
工艺路线是工艺规程设计的总体布局。其主要任务是选择零件表面的加工方法、确定加工顺序、划分加工阶段。根据工艺路线，可以选择各工序的工艺基准，确定工序尺寸、设备、工装、切削用量和时间定额等。在拟定工艺路线时应从实际情况出发，充分考虑应用各种新工艺、新技术的可行性和经济性。]8[
选择零件表面加工方法的主要根据：零件材料性质及热处理要求；零件加工表面的尺寸公差等级和表面粗糙度；零件加工表面的位置精度要求；零件的形状尺寸；生产类型；具体的生产条件。]8[
机械加工工序的安排原则：概括为十六字诀：基准先行，先主后次，先粗后精，先面后孔。在零件切削加工工艺过程中，首先要安排加工基准面得工序。作为精基准表面，一般都安排在第一道工序进行加工，以便后续工序利用该基准定位加工其它表面。其次安排加工主要表面。至于次要表面则可在主要表面加工后穿插进行加工。当零件需要分阶段进行加工时，即先进行粗加工，再进行半精加工，最后进行精加工和光整加工。总之表面粗糙度值最低的表面和最终加工工序必须安排在最后加工，尽量避免磕碰高光洁的表面。所有机械零件的切削加工总是先加工出平面（端面），然后再加工内孔。]8[
热处理工序的安排：预备热处理的是改善加工性能，为最终热处理作好准备和消除残余应力，如正火、退火和时效处理。它安排在粗加工前后和需要消除应力处。最终热处理的目的是提高力学性能，如调质、淬火、渗碳淬火、渗氮等。调质、淬火、渗
2009届机械设计制造及自动化专业毕业设计（论文）]8[
辅助工序的安排：辅助工序主要包括检验、去毛刺、清洗、涂防锈油等。检验工序是主要的辅助工序，重要零件粗加工或半精加工后，重要工序加工之前，零件外送车间加工之前，零件全部加工结束之后都要检验。去毛刺也是不可缺少的工序，在成批生产中，对于车削回转表面的毛刺均由车工去除；对于刨、铣、磨、钻等表面毛刺均由钳工去除。]8[
工艺路线方案
1.铣曲轴前端面，并从两面转中心孔
2.切曲轴第四、五侧版面并车第三主轴颈
3.粗磨第三主轴颈
4.车曲轴一、二、四、五主轴颈和前后端
5.粗磨曲轴第一、五主轴颈
6.粗磨曲轴第二、四主轴颈
7.铣定位面E
8.切曲轴第一、二、七、八侧板，并粗车第一、四连杆轴颈
9.切曲轴第三、四、五、六侧板，并粗车第二、三连杆轴颈
10.粗磨曲轴第一、二、三、四连杆轴颈
11.精车曲轴法兰外圆及端面，车油封轴颈并倒角
12.在曲轴第一五主轴颈上和第二三连杆轴颈上钻四个Φ8.4斜油孔
13.在曲轴法兰上铣缺口
14.在曲轴连杆轴颈侧板上钻四个Φ31.4孔
15.在油孔上扩孔倒角，并在滤油孔上钻小孔
16.在四个孔中攻螺纹M3331.5
17.电热淬火
18.精车曲轴前端
19.精磨曲轴第三主轴颈
20.精磨曲轴第一、五主轴颈
21.精磨曲轴第二、四主轴颈
22.精磨曲轴法兰外圆和油封轴顶颈
23.精磨曲轴齿轮轮轴颈与前端
24.精磨曲轴法兰端面
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
26.精磨四个连杆轴颈
27.在曲轴法兰上钻、扩、铰两个定位孔和四个螺栓孔
28.在曲轴前端铣键槽钻孔并攻螺纹
29.装管子
30.去毛刺并吹净
31.终检
3.4机械加工余量、工序尺寸及毛坯尺寸的确定
选零件材料为45钢生产类型为大批量生产，以此为依据确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸。
3.4.1确定加工余量
合理选择加工余量对零件的加工质量和整个工艺过程的经济性都有很大影响，余量过大，则浪费材料及工时、增加机床和刀具的消耗；余量过小，则不能去掉加工前存在的误差和缺陷层，影响加工质量，造成废品。故应在保证加工质量的前提下尽量减少加工余量。确定加工余量有以下三种方法：
1）分析计算法通过分析影响加工余量的诸因素并应用理论公式进行计算来确定工序余量；
2）查表修正法实际生产中，加工余量常常是按有关工艺手册和资料结合具有具体情况加以修正确定的；
3）经验估算法由一些有经验的工程技术人员或工人根据经验，采用类比估算法确定加工余量。]4[
3.4.2确定工序尺寸及其公差
零件每一道工序加工规定达到的尺寸称为工序尺寸。工序尺寸及其公差的大小不仅受到工序余量的影响，而且与工艺基准的选择有密切的关系。工序基准或定位基准与设计基准重合时，使用往前推算的方法就能得到其工序尺寸及公差，先确定各工序余量的基本尺寸再由后往前逐个工序推算，即由零件上的设计尺寸开始，由最后一道工序向前工序推算，直到毛坯尺寸，中间各工序尺寸公差等级都按经济精度，按入体原则确定极限偏差，毛坯尺寸公差及偏差按相应的标准确定。在复杂的零件加工中，常
2009届机械设计制造及自动化专业毕业设计（论文）
常是工艺基准不能直接选作设计基准，而必须经过基准换算，将设计尺寸换算成加工工艺所需要的尺寸即工艺尺寸。]4[
3.4.3具体的计算
查得到锻件毛坯各个尺寸的加工余量及公差如图3.1
图3.1
主轴颈和连杆轴颈（Φ85175.0160.0+
+mm ） （1）确定加工方案
表2—40]9[，对于基本尺寸85mm ，公差为0.015mm,公差等级为IT6。
表1—6]9[，确定加工方案为粗车－粗磨－精磨。
（2）用查表法确定加工余量
表2—4]9[，毛坯总余量为Z 总=7mm 。
查表2—29]9[：
精磨余量Z 精磨=0.1mm ；
粗磨余量Z 粗磨=0.9mm ；
粗车余量Z 粗车=6mm 。
（3）计算工序尺寸的基本尺寸。精磨以后工序基本尺寸为Φ85mm （设计尺寸），各工序基本尺寸依次为：
粗磨(85＋0.1)mm=85.1mm ；
粗车(85.1＋0.9)mm=86mm ；
毛坯(86＋6)mm=92mm 。
（4）确定各工序尺寸的公差及基本偏差。查表2—40]9[：
精磨IT6；公差值为0.01mm ；
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
粗车IT11；公差值为1mm ；
毛坯CT10；公差值为4.5mm （表2—3]9[）。
工序尺寸按“入体原则”标注：
精磨Φ85175.0160.0+
+；
粗磨Φ85.10
14.0-；
粗车Φ86±0.50；
毛坯Φ9231+
-。
步骤基本同上，为了简明以下用表格列出：
表3.1主轴颈和连杆轴颈（Φ85175.0+mm ）
表3.2前端轴（Φ380mm ）
表3.3前端键槽轴（Φ45034.0+mm ）
2009届机械设计制造及自动化专业毕业设计（论文）
+mm）
表3.4第一主轴轴向长（0.05
+mm）表3.5第三主轴轴向长（0.35
+mm）
表3.6第五主轴轴向长（0.09
+mm）表3.7其它主轴及连杆轴向长（0.2
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计表3.8后端面（0mm）
.0+mm）
表3.9后端轴承孔（Φ62014
表3.10油封轴顶颈（Φ851.0-mm）
表3.11法兰盘外圆（Φ1600mm）
表3.12后端轴肩（Φ1100mm）
2009届机械设计制造及自动化专业毕业设计（论文）
表3.13法兰上的孔Φ16019.0+mm
表3.14法兰上的孔Φ16.524.0+mm
表3.15曲轴在连杆轴颈侧板上四个孔（Φ31.434.0+mm ）
3.5确定切削用量及基本工时
切削用量主要是指切削速度、经给量和切削深度。影响切削用量的因素有：刀具材料、结构形状以及刚度；被加工零件的材料及其切削性能、零件的形状和刚度；机床的性能、功率和刚度；加工方法对加工精度及表面粗糙度的要求；对生产率的要求等。
工时定额计算的说明：在一个工序中，实际完成一个零件的加工所需的时间，称为序单件时间j t ，由以下几部分组成。直接用于改变生产对象的尺寸、形状、相对位置、表面状态或材料性质等工艺过程消耗的时间称为基本时间j t 。为实现上述过程所进行的的各种辅助动作所消耗的时间，称为辅助时间f t 。除了作业时间（基本时间与辅助时间之和）以外，每道工序的单件时间还包括布置工作地间b t 、休息与生理时间
和准备与终结时间。由于
(0.15~0.2)f j t t =? 式（3.1）
设计中取0.175计算；
吴祖德：柴油发动机曲轴机械加工工艺规程与夹具设计
设计中取4.5%
(2%~4%)()b j f t t t =?+ 式（3.3）
设计中取3%计算。
j b x f j d t t t t t t 263.1=+++= 式（3.4）
所以在以下计算中，仅算j t 就可直接得到f t 与dj t 。具体各
工序的切削用量及工时定额确定如下：
工序1：铣曲轴前端面，并从两面钻中心孔
工步1钻中心孔
1.背吃刀量的确定,选取p a =32mm
2.进给量的确定，由表选取f =0.85mm/r
3.切削速度的计算，由表选取v =22m/min ，由公式
1000n v d π= 式（3.5）
求出≈n 195.55r/min 。参照表4-18，选取n=200r/min ，将此转速带入公式
1000v n d π= 式（3.6）
求出实际切削速度v=22.50。
4.基本时间j t 的计算
l=170mm,根据2l =1~3mm ，取2l =3mm ，查表得1l =11mm 。由表得3l =mm ，将上述结果带入公式
123())j t l l l l f n =+++? 式（3.7）
求出≈j t 1.083min=65s 。辅助时间：f t =0.175j t =11.375s 。
工步2铣曲轴端面
1．背吃刀量确定 ，p a =1.5mm 。
2．进给量的确定, 由表选取d/z=100/5选取f =0.20mm r 。
3．速度的计算,由表选取v =15min m 。由公式（3.5）求出转速n ≈88.15min r ，参照表选取n =100min r 。将此转速带入公式（3.6）求出实际铣削速度v ≈16.328min m 。
4．基本时间j t 的计算
铣曲轴前端面：l =26mm ，根据2l =1~3mm ，取2l =3mm ，查表得1l =3.5mm 。由公式
MZ f =z f z n ?? 式（3.8）
求出MZ f =100mm/min 。将上述结果带入公式
12()j Mz t l l l f =++ 式（3.9）
机械制造专业毕业设计 摘要 和面机的设计是我们对自己完成本专业教学计划的最后一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。 我们在完成毕业设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！ 其主要目的是： 培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。 培养学生树立正确的设计思路，设计思维，掌握工程的一般程序，规范和方法。 培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。 培养学生进行调整研究，面向实际，面向生产，向工人和
工程技术人员学习的基本工作态度，工作作风和工作方．法。 关键词：和面机传动部分设计，各轴计算及校准，涡轮装配图，蜗杆轴 绪论 1和面机发展前景及场运行参数情况 中国和面机产业发展出现的问题中，许多情况不容乐观，如产业结构不合理 产业集中于劳动力密集型产品；技术密集型产品明显落后于发达工业国家； 生产要素决定性作用正在削弱；产业能源消耗大、产出率低、环境污染严重、 对自然资源破坏力大；企业总体规模偏小、技术创新能力薄弱、管理水平落后 从什么角度分析中国和面机产业的发展状况？以什么方 式评价中国和面机产业 的发展程度？中国和面机产业的发展定位和前景是什么？中国和面机产业发展 与当前经济热点问题关联度如何……诸如此类，都是和面机产业发展必须面对和 解决的问题——中国和面机产业发展已到了岔口；中国和面机产业生产企业急需
柴油机曲轴加工工艺及夹具设计

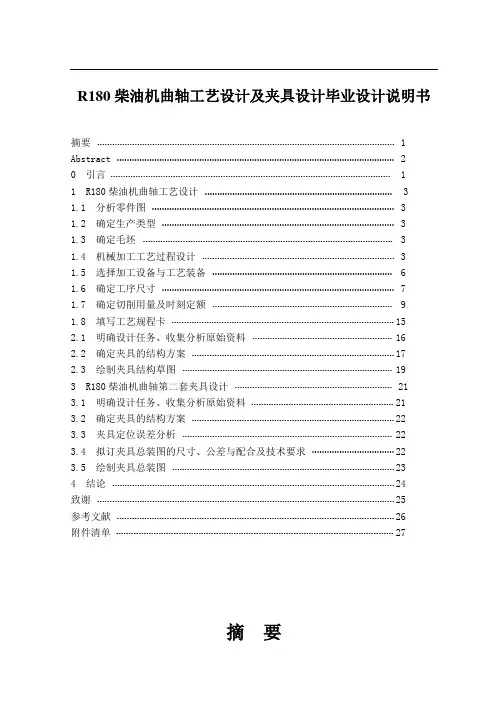

目录 摘要 1 Abstract 2 0 引言 1 1 R180柴油机曲轴工艺设计 3 1.1 分析零件图 3 1.2 确定生产类型 3 1.3 确定毛坯 3 1.4 机械加工工艺过程设计 3 1.5 选择加工设备与工艺装备 6 1.6 确定工序尺寸 7 1.7 确定切削用量及时间定额 9 1.8 填写工艺规程卡 15 2 R180柴油机曲轴第一套夹具设计 16 2.1 明确设计任务、收集分析原始资料 16 2.2 确定夹具的结构方案 17 2.3 绘制夹具结构草图 19 3 R180柴油机曲轴第二套夹具设计 21 3.1 明确设计任务、收集分析原始资料 21 3.2 确定夹具的结构方案 22 3.3 夹具定位误差分析 22 3.4 拟订夹具总装图的尺寸、公差与配合及技术要求 22 3.5 绘制夹具总装图 23
