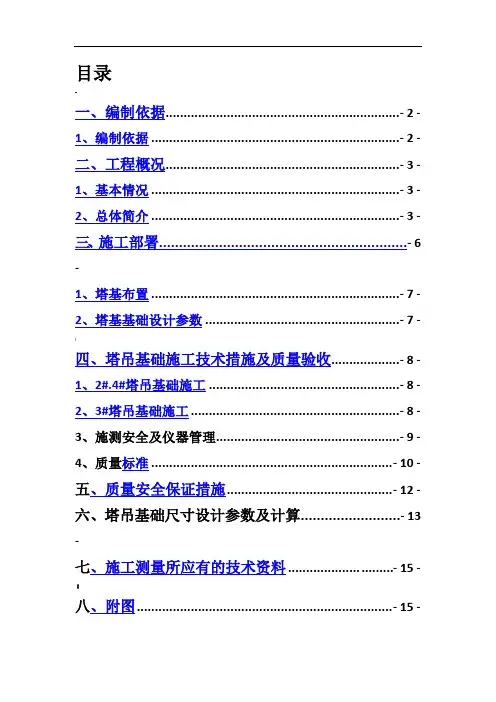

目录
一、编制依据 ......................................................... - 2 -
1、编制依据.............................................................. - 2 -
二、工程概况 ......................................................... - 3 -
1、基本情况.............................................................. - 3 -
2、总体简介.............................................................. - 3 -
三、施工部署..............................................................- 6 -
1、塔基布置.............................................................. - 7 -
2、塔基基础设计参数............................................... - 7 -
四、塔吊基础施工技术措施及质量验收 ........... - 8 -
1、2#.4#塔吊基础施工.............................................. - 8 -
2、3#塔吊基础施工................................................... - 8 -
3、施测安全及仪器管理 ........................................... - 9 -
4、质量标准............................................................ - 10 -
五、质量安全保证措施 ...................................... - 12 -
六、塔吊基础尺寸设计参数及计算.........................- 13 -
七、施工测量所应有的技术资料............. .........- 15 -
八、附图................................................................ - 15 -
一、编制依据
1、编制依据
1.1、施工组织设计
1.2、施工图纸
1.3、规程、规范
1.4、标准
1.5、其他
1.5.1、《塔式起重机说明书》
1.5.2、《施工手册》
二、工程概况
1、基本情况
1.1、工程名称:北京顺义晨光工业开发公司顺鑫研发基地二期工程
1.2、建设单位:北京顺义晨光工业开发公司
1.3、监理单位:北京市顺金盛建设工程监理有限责任公司
1.4、施工单位:北京顺鑫天宇建设工程有限公司
1.5、建设地点:顺义区南法信开发区内,晨光3号路北侧,南陈路与南焦路之间
1.6、结构形式:地下为框架剪力墙结构,地上框架结构。地下两层;地下二层为连通整体地下车库。2、3、4#楼地上11层。以保证工程的顺利施工,拟采用3部塔式起重机对本工程的物料进行运输。
2、总体简介
2.1、建筑简介
2.2、结构简介
2.3、地质概况
地层土质及主要特征
根据本次勘察现场钻探、取样及原位测试成果,按地层沉积年代、成因类型,将本次勘察深度范围的土层划分为人工堆积层、新近沉积层和第四纪沉积层,并按地层岩性及其物理力学性质及数据指标进一步划分为4个大层,13个亚层。按照自上而下的顺序,将各土层的基本特征综述见下表。
三、施工部署
1、塔吊布置
1.1、本工程主要工程量集中在基础施工阶段,主体结构分四栋单体建筑,在塔吊布置时首先考虑的是结合地上、地下建筑的物料运输都应满足并在不影响结构的施工,且充分利用现有场地、回转半径及解决附着问题的条件下进行。因地下二层为整体连通地下车库,整体长约160m、宽137m,整体面积较大,因此在经过项目部讨论决定后将3#、搭建位置拟建于建筑物内。2#、4#塔位于拟建建筑物东、西两侧。
2、塔吊基础设计参数
2.1、塔吊基础及位置
本工程2#、3#、4#每栋楼各设置一台塔吊,其中2#楼塔吊位于2#楼东侧,塔身中心由21轴向东11.5米,由Q轴向南4.3米,塔基底标高为-4.45米(±0相当于绝对标高为30.2米)。3#楼塔吊位于3#楼南侧车库中,塔身中心由K轴向南2米,由J轴向西4.8米,塔基底标高为-12.95米(±0相当于绝对标高为30.2米)。4#楼塔吊位于4#楼西侧,塔身中心由P轴向南4.2米,由3轴向西11.1米,塔基底标高为-4.45米(±0相当于绝对标高为30.2米)。
2.2、塔吊基础参数
注:塔吊基础混凝土均为C35;
四、塔吊基础施工技术措施及质量验收
1、2#、4#塔吊基础施工
1.1、塔基基础类型
(1)、本工程2#、4#塔为桩基承台基础,塔基下设置5个混凝土桩,梅花形布置。
(2)、本工程3#塔吊位于车库中筏板下方,承台基础
1.2、施工准备
用仪器按照平面布置图中的位置进行基础测量、放线。
1.3、基槽开挖
机械挖到距垫层底300㎜,人工清槽,避免扰动原土。
1.4、垫层施工
垫层:100㎜厚,四面宽出塔吊承台100㎜,采用C15混凝土浇筑,(具体见塔吊基础示意图)。
1.5、承台施工
1.5.1、承台钢筋绑扎
(1)、按照设计图纸,认真核对加工的钢筋品种、规格、形状、型号进行检验。
(2)、按顺序绑扎钢筋,按图纸要求划线、铺筋、绑扎、成型。
(3)、下层筋设置水泥垫块,厚度40㎜,布置间距1米,梅花形布置。
(4)、塔吊标准节安装牢固,抄测校核。
(5)、马镫采用“人”字形,摆放均匀。
1.5.2、模板安装
采用木模板拼缝硬拼,对拉螺栓校正垂直。
1.5.3、混凝土浇筑
(1)、浇筑:采用汽车泵直接输送到塔吊基础内
(2)、振捣:采用斜向振捣法,振动棒与斜向夹角约30度左右,插棒间距450,插棒均匀,防止漏振,振捣时以混凝土表面泛出灰浆与气泡为准。混凝土表面随振捣按标高线用木抹子搓平。
(3)、养护:混凝土浇筑完毕,待初凝后,覆盖塑料薄膜并洒水养护。
2、3#塔吊基础施工
2.1、施工准备
3#塔吊设置在3#楼南侧车库内,同仪器按照平面布置图进行定位、放线、抄测标高。
2.2、基槽开挖
机械挖到距垫层底300㎜,人工清槽,避免扰动原土。
2.3、垫层施工
垫层:100㎜厚,四面宽出塔吊承台100㎜,采用C15混凝土浇筑,(具体见塔吊基础示意图)。混凝土面用钢抹子收光。
2.4、防水施工
防水卷材搭接缝粘接牢固,密封严密,不得有褶皱、空鼓翘边等。
2.5、防水保护层施工
防水保护层采用C20混凝土,厚度50㎜,混凝土初凝时,用木抹子拍实、压平,防止产生裂缝。初凝后进行浇水养护,严禁上人踩压。
2.6、承台施工
2.6.1、承台钢筋绑扎
(1)、按照设计图纸,认真核对加工的钢筋品种、规格、形状、型号进行检验。
(2)、按顺序绑扎钢筋,按图纸要求划线、铺筋、绑扎、成型。
(3)、下层筋设置水泥垫块,厚度40㎜,布置间距1米,梅花形布置。
(4)、塔吊标准节安装牢固,抄测校核。
(5)、马镫采用“人”字形,摆放均匀。
2.6.2承台钢筋隐检
(1)、钢筋规格、等级、型号、数量符合设计要求,钢筋有进场物资资料。
(2)、钢筋保护层厚度:承台40mm.
(3)
双层双向,拉筋
(4)、钢筋采用火烧丝绑扎,绑丝头朝内,钢筋表面清洁,无附着物及锈蚀。
2.6.3、模板安装
采用木模板拼缝硬拼,对拉螺栓校正垂直。
2.6.4、混凝土浇筑
(1)、浇筑:采用汽车泵直接输送到塔吊基础内
(2)、振捣:采用斜向振捣法,振动棒与斜向夹角约30度左右,插棒间距450,插棒均匀,防止漏振,振捣时以混凝土表面泛出灰浆与气泡为准。混凝土表面随振捣按标高线用木抹子搓平。
(3)养护:混凝土浇筑完毕,待初凝后,覆盖塑料薄膜并洒水养护。
(4)安装塔机时,基础混凝土应达到80%以上设计强度,塔机运行使用时,基础混凝土强度应达到100%设计强度。留置一组标养、两组同条件试块(一组用于塔机安装,一组用于塔机运行)。
3、施测安全及仪器管理
3.1、在基坑边投放基础轴线时,确保架设的经纬仪稳定性。
3.2、操作人员不得从轴线洞口上仰视,以免掉物伤人。
3.3、轴线投测完毕,须将洞上防护盖板复位。
3.4、操作仪器时,同一垂直面上其他工作要注意尽量避开。
3.5、施测人员在施测中应坚守岗位,雨天或强烈阳光下应打伞。仪器架设好,须有专人看护,不得只顾弹线或其他事情,忘记仪器不管。
3.6、施测过程中,要注意旁边的模板或钢管堆,以免仪器碰撞或倾倒。
3.7、所用线坠不能置于不稳定处,以防受碰被晃掉落伤人。
3.8、仪器使用完毕后需立即入箱上锁,由专人负责保管,存放在通风干燥的室内。
3.9、测量人员持证上岗,严格遵守仪器测量操作规程作业。
3.10、使用钢尺测距须使尺带平坦,不能扭转折压,测量后应即卷起。
3.11、钢尺使用后表面有污垢及时擦净,长期贮存时尺带涂防锈漆。
4、质量标准
基本要求
4.1、现场放线使用仪器设备,必须在有效检定周期内,不得使用过期仪器设备。
4.2、经纬仪、水准仪、激光铅直仪在使用6个月左右应到法定检测单位进行校核,以免出现较大误差。
4.3、跨年度复工时,必须对现场的标高点、轴线控制桩线进行复核,复核合格后方能进行施工。
五、质量安全保证措施
6.1、测量技术人员负责检验测量仪器的保管和维护,并按期检定与检校。
6.2、测量时,仪器应尽量支在平坦并且能通视测设范围的地方。
6.3、每项测量工作完成后应进行自检并提交上级验线,验线合格后,方可使用放线结果。
6.4、水准点应选在便于长期保存和使用方便的地点并应便于寻找、保存和引测。
6.5、原有起始依据点经校测后才能使用。
6.6、工程进行中,要加强内业、外业的检查,工程收尾应进行检查验收,做好资料整理工作。
6.7、测放过程中严格遵守以长定短、以精定粗的原则。
6.8、施工中妥善保护控制桩。
6.9、在测量过程中,要远离危险物,测量人员要注意保护自身及他人的安全。
6.10、在基坑操作时,要注意高空坠物,测量人员要戴好安全帽。
6.11、当塔吊正在工作时,测量人员不要在塔吊的回转半径之内活动。
6.12、当转入内控后,室内放线时要注意施工洞、楼梯口等不安全因素。
六、塔吊基础尺寸设计参数及计算:
1、基础几何尺寸计算
固定式基础需满足整体抗倾覆公式要求:
(Pv+Fg)×b/2≥kM
其中,式中Fg—混泥土基础的重力(kN),Fg=rb2h,其中r 为混泥土容重,取24KN/m3,h为基础高度。
其余符号代表:
M——弯矩(kN.m),取最大值。
b ——独立基础底边边长(m)
k——安全系数,一般取2
h——基础厚度(m)
Pv——垂直力(N),取最大值
当b为7米,h为1.4米时,故Fg= rb2h=24×72×1.4=1646.4,所以,带入抗倾覆公式得:(920+1646.4)×7/2>2×3499
得到:8982.4>6998
则此方案基础满足整体抗倾覆公式要求
2、基础承载力计算公式
Pmax=(Fv+rb2h)/b+6M/b3≤[P]
本案中[P]为180Kpa
因此,计算得(920+1646.4)/72+6×3499/73≤180
进一步计算得到114.58≤180
当b为7米,h为1.4米时,Pmax约等于114Kpa小于实际地基承载力,故根据本案提供地基承载力为180Kpa,故采用7米×7米×
1.4米的基础,可以满足施工要求。
七、施工测量所应有的技术资料
1.工程定位测量记录
2.技术复核单
3.水准点高程引测记录
4.施工技术交底记录
5、报验记录
6、沉降观测记录
八、附图
塔吊剖面图
塔吊剖面图
