课程设计报告课程名称信号与系统
系别：机电工程系
专业班级：自动化1002班
学号： 1009101022
姓名：乔垒垒
课程题目： LTI连续系统分析仿真
完成日期： 2013年6月10日
指导老师：权宏伟
目录
第一章绪论 (3)
1.1 信号与系统的背景 (3)
1.2 MATLAB软件简介 (3)
第二章连续信号的采样与重构仿真 (4)
2.1、课程设计的目的 (4)
2.2、课程设计的内容及要求 (4)
2.3、课程设计的原理 (5)
2.3.1连续信号的采样定理 (5)
2.3.2信号采样 (6)
2.3.3信号重构 (8)
第三章应用MATLAB仿真 (10)
3.1 MATLAB设计的思路 (10)
3.2 详细设计过程 (10)
3.2.1Sa(t)的临界采样及重构 (10)
3.2.2 Sa(t)的过采样及重构 (12)
3.2.3Sa(t)的欠采样及重构 (14)
2.5设计方案优缺点 (16)
第四章收获和体会 (17)
参考文献 (18)
第一章绪论
1.1 信号与系统的背景
人们之间的交流是通过消息的传播来实现的，信号则是消息的表现形式，消息是信号的具体内容。
《信号与系统》课程是一门实用性较强、涉及面较广的专业基础课，该课程是将学生从电路分析的知识领域引入信号处理与传输领域的关键性课程,对后续专业课起着承上启下的作用. 该课的基本方法和理论大量应用于计算机信息处理的各个领域,特别是通信、数字语音处理、数字图像处理、数字信号分析等领域,应用更为广泛。
近年来，计算机多媒体教序手段的运用逐步普及，大量优秀的科学计算和系统仿真软件不断涌现，为我们实现计算机辅助教学和学生上机实验提供了很好的平台。通过对这些软件的分析和对比，我们选择MATLAB语言作为辅助教学工具，借助MATLAB强大的计算能力和图形表现能力，将《信号与系统》中的概念、方法和相应的结果，以图形的形式直观地展现给我们，大大的方便我们迅速掌握和理解老师上课教的有关信号与系统的知识。
1.2 MATLAB软件简介
MATLAB 是MathWork 公司于1984 年推出的一套面向工程和科学运算的高性能软件。它具有强大的矩阵计算能力和良好的图形可视化功能，为用户提供了非常直观和简洁的程序开发环境，因此被称为第四代计算机语言。MATLAB 强大的图形处理功能及符号运算功能，为我们实现信号的可视化及系统分析提供了强有力的工具。MATLAB 强大的工具箱函数可以分析连续信号、连续系统，同样也可以分析离散信号、离散系统，并可以对信号进行各种分析域计算，如相加、相乘、移位、反折、傅里叶变换、拉氏变换、Z 变换等等多种计算。
此次课程设计是在MATLAB软件下进行LTI连续系统的分析仿真，有助于我对该连续信号的分析和理解。MATLAB 强大的功能为此次求连续信号冲激阶跃响应、系统零输入、零状态响应，及幅频相频等各种信号求解提供很好的视觉效果，对我们有很大的学习帮助。
第二章连续信号的采样与重构仿真
2.1、课程设计的目的
1. 掌握利用MATLAB分析系统频率响应的方法，增加对仿真软件MATLAB的感性认识，学会该软件的操作和使用方法。
2. 掌握利用MATLAB实现连续信号采用与重构的方法，加深理解采样与重构的概念。
3 . 初步掌握线性系统的设计方法，培养独立工作能力。
4. 学习MATLAB中信号表示的基本方法及绘图函数的调用，实现对常用连续时间信号的可视化表示，加深对各种电信号的理解。
5. 加深理解采样对信号的时域和频域特性的影响；验证信号与系统的基本概念、基本理论，掌握信号与系统的分析方法。
6. 加深对采样定理的理解和掌握，以及对信号恢复的必要性；掌握对连续信号在时域的采样与重构的方法。
2.2、课程设计的内容及要求
离散正弦序列的MATLAB表示与连续信号类似，只不过是用stem函数而不是用plot函数来画出序列波形。命令窗口没打开时，从“Desktop”菜单中选择“Command Window”选项可以打开它。“>>”符号是输入函数的提示符，在提示符后面输入数据和运行函数。
退出MATLAB时，工作空间中的内容随之清除。可以将当前工作中的部分或全部变量保存在一个MAT文件中，它是一种二进制文件，扩展名为.mat。然后可在以后使用它时载入它。
用MATLAB的当前目录浏览器搜索、查看、打开、查找和改变MATLAB路径和文件。在MATLAB桌面上，从“Desktop”菜单中选择“Current Directory”选项，或者在命令窗口键入“file browser”，打开当前目录浏览器。使用当前目录浏览器可以完成下面的主要任务：查看和改变路径；创建、重命名、复制和删除路径和文件；打开、运行和查看文件的内容；
由于函数)(t Sa 不是严格的带限信号，其带宽m ω可根据一定的精度要求做一
近似。根据以下三种情况用MATLAB 实现采样信号及重构并求出两者误差，分析三种情况下的结果。
（1）)(t Sa 的临界采样及重构：,1=m ω，m c ωω=，m i s p T ω/4.2=；
（2）)(t Sa 的过采样及重构：1=m ω，m c ωω1.1=，m i s p T ω/5.2=；
（3）)(t Sa 的欠采样及重构：1=m ω，m c ωω=，m i s p T ω/5.2=。
2.3、课程设计的原理

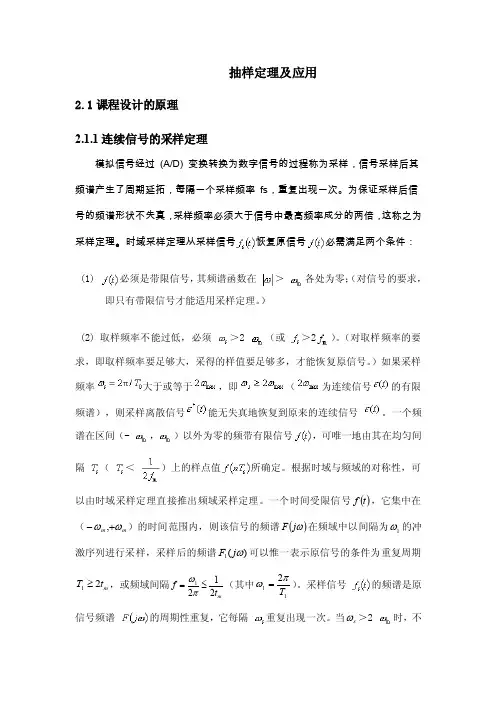

2.3.1连续信号的采样定理
模拟信号经过 (A/D) 变换转换为数字信号的过程称为采样，信号采样后其频谱产生了周期延拓，每隔一个采样频率 fs ，重复出现一次。为保证采样后信号的频谱形状不失真，采样频率必须大于信号中最高频率成分的两倍，这称之为采样定理。时域采样定理从采样信号恢复原信号必需满足两个条件：
(1)
必须是带限信号，其频谱函数在
＞ 各处为零；（对信号的要求，即只有带限信号才能适用采样定理。）
(2) 取样频率不能过低，必须
＞2 （或 ＞2）。（对取样频率的要求，即取样频率要足够大，采得的样值要足够多，才能恢复原信号。）如果采样频率大于或等于，即（为连续信号的
有限频谱），则采样离散信号
能无失真地恢复到原来的连续信号 。一个频谱在区间（-
，）以外为零的频带有限信号，可唯一地由其在均
匀间隔
（ ＜ ）上的样点值所确定。根据时域与频域的对称性，
可以由时域采样定理直接推出频域采样定理。一个时间受限信号()t f ，它集中在（m m ωω+-,）的时间范围内，则该信号的频谱()ωj F 在频域中以间隔为1ω的冲激序列进行采样，采样后的频谱)(1ωj F 可以惟一表示原信号的条件为重复周期
m t T 21≥，或频域间隔m t f 2121≤=πω（其中112T πω=）。采样信号 的频谱是
原信号频谱
的周期性重复，它每隔 重复出现一次。当s ω＞2
时，
不会出现混叠现象，原信号的频谱的形状不会发生变化，从而能从采样信号
中恢复原信号
。（注：s ω＞2 的含义是：采样频率大于等于信号最高频率的2倍；这里的“不混叠”意味着信号频谱没有被破坏，也就为后面恢复原信号提供了可能！）
(a)
(b)
(c)
图2.1 抽样定理
a) 等抽样频率时的抽样信号及频谱（不混叠）
b) 高抽样频率时的抽样信号及频谱（不混叠）
c) 低抽样频率时的抽样信号及频谱（混叠） 2.3.2信号采样
如图2.2所示，给出了信号采样原理图
图2.2 信号采样原理
由图2.2可见，)()()(t t f t f s T s δ?=，其中，冲激采样信号)(t s T δ的表达
式为：
∑∞-∞=-=n s T nT t t s )()(δδ
其傅立叶变换为∑∞-∞=-n s s n )(ωωδω，其中s
s T πω2=
。设)(ωj F ，)(ωj F s 分别为)(t f ，)(t f s 的傅立叶变换，由傅立叶变换的频域卷积定理，可得
∑∑∞-∞=∞-∞=-=-=n s s n s s s n j F T n j F j F )]([1)(*)(21)(ωωωωδωωπω
若设)(t f 是带限信号，带宽为m ω， )(t f 经过采样后的频谱)(ωj F s 就是将
)(ωj F 在频率轴上搬移至 ,,,,,02ns s s ωωω±±±处（幅度为原频谱的s T 1倍）。因
此，当m s ωω2≥时，频谱不发生混叠；而当m s ωω2<时，频谱发生混叠。
一个理想采样器可以看成是一个载波为理想单位脉冲序列)(t T δ的幅值调制器，即理想采样器的输出信号)(*t e ，是连续输入信号)(t e 调制在载波)(t T δ上的结果，如图2.3所示。
图2.3信号的采样
用数学表达式描述上述调制过程，则有
)()()(*t t e t e T δ=
理想单位脉冲序列)(t T δ可以表示为
∑∞=-=0
)()(n T nT t t δδ
其中)(nT t -δ是出现在时刻nT t =，强度为1的单位脉冲。由于)(t e 的 数值仅在采样瞬时才有意义，同时，假设
00)(
所以)(*t e 又可表示为
*
0()()()n e t e nT t nT δ∞
==-∑ 2.3.3信号重构
设信号)(t f 被采样后形成的采样信号为)(t f s ，信号的重构是指由)(t f s 经过
内插处理后，恢复出原来信号)(t f 的过程。又称为信号恢复。
若设)(t f 是带限信号，带宽为m ω，经采样后的频谱为)(ωj F s 。设采样频率
m s ωω2≥，则由式（9）知)(ωj F s 是以s
ω为周期的谱线。现选取一个频率特性?????><=c c s T j H ωωωωω0)(（其中截止频率c ω满足2s
c m ωωω≤≤）的理想低通滤波器
与)(ωj F s 相乘，得到的频谱即为原信号的频谱)(ωj F 。
显然，)()()(ωωωj H j F j F s =，与之对应的时域表达式为
)(*)()(t f t h t f s =
而
∑∑∞
-∞=∞-∞=-=-=n s s n s s nT t nT f nT t t f t f )()()()()(δδ )()]([)(1t Sa T j H F t h c
c s
ωπωω==-
将)(t h 及)(t f s 代入式（10）得
∑∞
-∞=-==n s
c s c
s c c s s nT t Sa nT f T t Sa T t f t f )]([)()(*)()(ωπωωπω 式（11）即为用)(s nT f 求解)(t f 的表达式，是利用MATLAB 实现信号重构的基本
关系式，抽样函数)(t Sa c ω在此起着内插函数的作用。 例：设t
t t Sa t f sin )()(==，其)(ωj F 为： ?????><=101)(ωωπωj F
即)(t f 的带宽为1=m ω，为了由)(t f 的采样信号)(t f s 不失真地重构)(t f ，由时域采样定理知采样间隔πωπ=<
m s T ，取π7.0=s T （过采样）。利用MATLAB 的抽样函数t
t t Sinc ππ)sin()(=来表示)(t Sa ，有)/()(πt Sinc t Sa =。据此可知： ∑∞-∞=-==n s c s c s c c s s nT t Sinc nT f T t Sa T t f t f )]([)()(*)()(π
ωπωωπω 通过以上分析，得到如下的时域采样定理：一个带宽为w m 的带限信号f(t)，可唯一地由它的均匀取样信号fs(nTs)确定，其中，取样间隔Ts<π/w m, 该取样间隔又称为奈奎斯特间隔。 根据时域卷积定理，求出信号重构的数学表达式为：
式中的抽样函数Sa(wct)起着内插函数的作用，信号的恢复可以视为将抽样函数进行不同时刻移位后加权求和的结果，其加权的权值为采样信号在相应时刻的定
义值。利用MATLAB 中的抽样函数来表示Sa(t)，有
，，于是，信号重构的内插公式也可表示为：
第三章 应用MATLAB 仿真
3.1 MATLAB 设计的思路
连续信号是指自变量的取值范围是连续的，且对于一切自变量的取值，除了有若干个不连续点以外，信号都有确定的值与之对应。严格来说，MATLAB 并不能处理连续信号，而是用等时间间隔点的样值来近似表示连续信号。当取样时间间隔足够小时，这些离散的样值就能较好地近似连续信号。时域对连续时间信号进行采样，是给它乘以一个采样脉冲序列，就可以得到采样点上的样本值，信号被采样前后在频域的变化，可以通过时域频域的对应关系分别求得了采样信号的频谱。
在一定条件下，一个连续时间信号完全可以用该信号在等时间间隔上的瞬时值来表示，并且可以用这些样本值把信号完全恢复过来。这样，抽样定理为连续时间信号与离散时间信号的相互转换提供了理论依据。通过观察采样信号的频谱，发现它只是原信号频谱的线性重复搬移，只要给它乘以一个门函数，就可以在频域恢复原信号的频谱，在时域是否也能恢复原信号时，利用频域时域的对称关系，得到了信号。
3.2 详细设计过程
3.2.1Sa(t)的临界采样及重构
1实现程序代码
当采样频率小于一个连续的同信号最大频率的2倍，即m s ωω2=时，称为临界采样. 修改门信号宽度、采样周期等参数，重新运行程序，观察得到的采样信号时域和频域特性，以及重构信号与误差信号的变化。
Sa(t)的临界采样及重构程序代码；
wm=1; %升余弦脉冲信号带宽
wc=wm; %频率
Ts=pi/wm; %周期
ws=2.4*pi/Ts; %理想低通截止频率
n=-100:100; %定义序列的长度是201
nTs=n*Ts %采样点
f=sinc(nTs/pi); %抽样信号
Dt=0.005;t=-20:Dt:20;
fa=f*Ts*wc/pi*sinc((wc/pi)*(ones(length(nTs),1)*t-nTs'*ones(1,length(t))));
%信号重建
t1=-20:0.5:20;
f1=sinc(t1/pi);
subplot(211);
stem(t1,f1);
xlabel('kTs');
ylabel('f(kTs)');
title('sa(t)=sinc(t/pi)的临界采样信号');
subplot(212);
plot(t,fa)
xlabel('t');
ylabel('fa(t)');
title('由sa(t)=sinc(t/pi)的临界采样信号重构sa(t)');
grid;
2程序运行运行结果图与分析
图3.1 )(t Sa 的临界采样及重构图
运行结果分析：为了比较由采样信号恢复后的信号与原信号的误差，可以计算出两信号的绝对误差。当t 选取的数据越大，起止的宽度越大。
3.2.2 Sa(t)的过采样及重构
实现程序代码
当采样频率大于一个连续的同信号最大频率的2倍，即m s ωω2>时，称为过采样. 在不同采样频率的条件下，观察对应采样信号的时域和频域特性，以及重构信号与误差信号的变化。
Sa(t)的过采样及重构程序代码；
wm=1;
wc=1.1*wm;
Ts=1.1*pi/wm;
ws=2*pi/Ts;
n=-100:100;
nTs=n*Ts
f=sinc(nTs/pi);
Dt=0.005;t=-10:Dt:10;
fa=f*Ts*wc/pi*sinc((wc/pi)*(ones(length(nTs),1)*t-nTs'*ones(1,length(t)))); error=abs(fa-sinc(t/pi));
t1=-10:0.5:10;
f1=sinc(t1/pi);
subplot(311);
stem(t1,f1);
xlabel('kTs');
ylabel('f(kTs)');
title('sa(t)=sinc(t/pi)的采样信号');
subplot(312);
plot(t,fa)
xlabel('t');
ylabel('fa(t)');
title('由sa(t)=sinc(t/pi)的过采样信号重构sa(t)');
grid;
subplot(313);
plot(t,error);
xlabel('t');
ylabel('error(t)');
title('过采样信号与原信号的误差error(t)');
2程序运行运行结果图与分析。
图3.2 )(t Sa 的过采样信号、重构信号及两信号的绝对误差图
运行分析：将原始信号分别修改为抽样函数Sa(t)、正弦信号
sin(20*pi*t)+cos(20*pi*t)、指数信号e-2tu(t)时，在不同采样频率的条件下，可以观察到对应采样信号的时域和频域特性，以及重构信号与误差信号的变化。
3.2.3Sa(t)的欠采样及重构
实现程序代码
当采样频率小于一个连续的同信号最大频率的2倍，即m s ωω2<时，称为过采样。利用频域滤波的方法修改实验中的部分程序，完成对采样信号的重构。
Sa(t)的欠采样及重构程序代码；
wm=1;
wc=wm;
Ts=2.5 *pi/wm;
ws=2*pi/Ts;
n=-100:100;
nTs=n*Ts
f=sinc(nTs/pi);
Dt=0.005;t=-20:Dt:20;
fa=f*Ts*wc/pi*sinc((wc/pi)*(ones(length(nTs),1)*t-nTs'*ones(1,length(t))));
error=abs(fa-sinc(t/pi));
t1=-20:0.5:20
f1=sinc(t1/pi);
subplot(311);
stem(t1,f1);
xlabel('kTs');
ylabel('f(kTs)');
title('sa(t)=sinc(t/pi)的采样信号sa(t)');
subplot(312);
plot(t,fa)
xlabel('t');
ylabel('fa(t)');
title('由sa(t)=sinc(t/pi)的欠采样信号重构sa(t)');
grid;
subplot(313);
plot(t,error);
xlabel('t');
ylabel('error(t)');
title('欠采样信号与原信号的误差error(t)');
程序运行运行结果图与分析
图3.4 )(t Sa 的欠采样信号、重构信号及两信号的绝对误差图
误差分析：绝对误差error 已大为增加，其原因是因采样信号的频谱混叠，使得在c ωω<区域内的频谱相互“干扰”所致。
2.5设计方案优缺点
优点：MATLAB 在绘图方面提供了相当高级的函数序及程序界面，即使用户没有丰富的程序设计经验，也能够快速地得到自己想要的结果，熟练的使用MATLAB 的程序员或研究人员能缩短研究开发时间，从而提高竞争力，MATLAB 和其他高级语言有良好的接口，可以方便地实现与其他语言的混合编程，从而进一步扩宽MATLAB 的应用潜力。
缺点：MATLAB 占用内存空间很大，并且会因硬盘分区是NTFS 格式还是FAT 格式而有差异。
第四章收获和体会
通过本门课程实验，以下能力得到了较大的提高：
1、了解信号系统的原理和应用，以及信号系统中软件使用的注意事项。。
2、培养具有综合应用相关知识来解决仿真问题的基础理论；
3、培养在实践中研究问题，分析问题和解决问题的能力；
我们必须坚持理论联系实际的思想，以实践证实理论，从实践中加深对理论知识的理解和掌握。实验是我们快速认识和掌握理论知识的一条重要途径通过一个半星期的奋斗，终于做好了这次课程设计，这次课程设计让我学到了很多东西，收获颇丰。
首先，这次课程设计是要求每个人独立完成自己的任务，培养了我们大学生独立解决问题的能力，通过各种手段解决问题。
其次，这次课程设计设计运用了许多课本上的知识，而且仅仅课本上的知识是不够的，期间翻阅了大量的资料，包括进一步对Matlab软件的学习，进一步扩展了自己的知识。更重要的是这次课程设计涉及到了书本上没有的知识，这就需要我们去深入学习相关知识去解决相应的问题，告诉我们课本上学到的知识是远远不够的。
通过这次课程设计，又一次接触到了Matlab软件，使我掌握了一些用Matlab 解决信号与系统相关问题的方法，通过运用这个软件我们很轻松的可以获取信号采样、信号重构的一些相关图像，而且可以通过Matlab直接仿真，非常方便，实验通过测量系统的频率特性，更加深了我对系统频率特性的理解。同时体会到了这款软件的强大，觉得有必要系统的学习一下这个软件。
最后，这次课程设计确实使我受益匪浅，我将会不断提高自己的各方面能力的，课程设计是一个很好的机会将自己课堂上的知识运用于实际的问题中，通过将相关知识运用到实际进一步提高自己解决问题的能力，这是一个很好的锻炼机会的。
参考文献
[1]董长虹. Matlab信号处理与应用[M].北京：国防工业出版社，2005.01：28-47.
[2]路林吉，袁华. 信号与系统[M].北京：机械工业出版社，2007.01：124-127.
[3]甘俊英，胡异丁. 基于MATLAB的信号与系统实验指导[M].北京：清华大学出版社，2007.08：64-72.
[4]吴大正. 信号与线性系统分析[M].北京：高等教育出版社，2005.08：182-188.
[5]楼顺天，刘小东，李博菡.基于MATLAB7.X的系统分析与设计——信号处理[M].
西安：西安电子科技大学出版社，2005.05：268-273.
