ArcGIS上机实习报告
中国各省市区城市空间
发展情况及背景分析
【摘要】本实习通过ArcGIS中ArcMAP工具的运用，对中国各省市区的建筑面积、容积率等指标进行了大小对比和增长速度趋势的比较。报告具体阐述了分析图制作方法，同时对所得结果进行了比较描述分析，在了解各地区经济社会等背景后，对结果产生原因有了相对透彻的理解，从而对城市规划中ArcGIS的运用有了更深入的了解。
【关键词】ArcGIS，栅格，矢量，区域协调，产业优化，生态保护。
目录
1基于ArcGIS的城市空间发展分析图制作 (3)
1.1建立矢量图层 (3)
1.2编辑矢量图层 (3)
1.3编辑EXCEL文件并建立DBF文件 (3)
1.3.1 EXCEL文件中数据的计算和整合 (3)
1.3.2 DBF文件的生成 (4)
1.4数据连接 (4)
1.4.1增加新的属性栏 (4)
1.4.2矢量图层与DBF表格的连接 (4)
1.5不同年份面积对比图的制作 (4)
1.5.1面积对比图的制作 (4)
1.5.2图片的处理 (5)
1.5.3图片的导出 (6)
1.6增长速度示意图的制作 (6)
1.6.1增长速度对比图的制作 (6)
1.6.2图片的导出 (6)
2基于ArcGIS的城市空间发展图结论分析 (7)
2.1 建成区面积及增长速度 (7)
2.2 住宅建筑面积及增长速度 (7)
2.3 建筑面积及增长速度 (7)
2.4 住宅建筑容积率及增长速度 (8)
2.5 建筑容积率及增长速度 (8)
3基于ArcGIS分析结果的背景分析 (8)
3.1社会背景 (8)
3.1.1 “四大板块”区域的划分 (8)
3.1.2 开发时序有关问题 (8)
3.2经济背景 (9)
3.3政策背景 (10)
3.3.1区域战略发展 (10)
3.3.2九五规划与十五规划的政策支持 (10)
3.4自然生态背景 (10)
4基于城市背景以及现状分析图的结论 (11)
5参考文献 (13)
1基于ArcGIS的城市空间发展分析图制作
1.1建立矢量图层
首先在ARCGATALOG中建立新文件，建立个人数据库Personal Geodatabase，然后在Personal Geodatabase下继续建立数据集Feature Dataset，数据集下新建要素类Feature Class，命名为xiaodan.作为矢量图用来导入Arcmap中。
1.2编辑矢量图层
在Arcmap中打开矢量文件xiaodan，并打开栅格图zgdt.Jpg为底图。利用画图工具描出边界，在画到相邻的边界的时候，可以用下图中右下角按钮来跟踪，使得公共边界可以贴合完好。
所有省份描好后，对矢量图xiaodan的编辑也就完成，这时选中矢量图上任意一个省份，可以看到相对应的颜色拼块。如下图所示
1.3编辑EXCEL文件并建立DBF文件
1.3.1 EXCEL文件中数据的计算和整合
在EXCEL中打开“全国各省城市用地数据.xls”文件，通过对建筑容积率(房屋建筑面积/建成区面积)和住宅建筑容积率(住宅建筑面积/建成区面积)进行计算，将征用土地面积和城市人口密度两栏替换掉；然后将三年的数据通过复制粘贴到一张表格中。计算出2000到2005年上述五项指标的平均增长速度。至此，表格中数据的整合计算就完成。
1.3.2 DBF文件的生成
新增加一栏ID，对所有的省份和直辖市进行编号，方便后面跟矢量图层的链接；开始没计算增长速度形成的表格为“连接好的全国各省城市用地数据”，将最终用以连接的表格命名为“合并后的表格”。选中数据后，点击菜单命令：插入——名称——定义，在弹出的对话框中输入DATABASE，然后将数据另存为DBF格式。
1.4数据连接
1.4.1增加新的属性栏
在矢量图xiaodan上单击右键，选择Open Attribate Table，在弹出的对话框中选择Options，在保证Editor为Stop Editoring的情况下，点击Add fields.由于前面专门增加了一行ID作为相对应的链接属性，所以增加的Field为ID，属性定为FLOAT。打开属性，点击Start Editoring，对矢量图层xiaodan的属性ID进行输入，完成后可以看到新增一栏属性为ID。
1.4.2矢量图层与DBF表格的连接
在矢量图层xiaodan上单击右键，选择Join操作。在弹出的对话框中输入相应的链接字段（ID）以及文件后，点击OK。点击Open Attribute Table，打开图形的属性表，看到了后面新增加的DBF表格中的数据，表明数据链接成功。
1.5不同年份面积对比图的制作
1.5.1面积对比图的制作
在矢量图层xiaodan上单击右键，选择最下面的Properties，弹出对话框如下所示。
选择Symbology下的Charts，在这里为了清晰表示面积的对比，选择了Bar/Column一栏，也就是柱状图来表示不同年份的面积。在Field Selection中选择要进行对比的属性栏，然后通过点击>加载到后面的Symbol Field窗口中。（比如，当做住宅建筑面积对比分析图时，分别选择“可连接表格_01住宅建筑面积”，“可连接表格_03住宅建筑面积”，“可连接表格_05住宅建筑面积”）加载到 Symbol Field窗口后，可以在Color Scheme中修改颜色，点击确定，就完成了表格的制作。
1.5.2图片的处理
点击上图中的Size，可以在弹出的对话框中修改生成的柱状图相对于底图的比例大小。如下图。底图的颜色处理可以点击上图中Symbology下的categories，选中某个value field 后，添加add all values，然后修改所要的颜色，就可以完成修改。
1.5.3图片的导出
①将窗口从data view转成layout view，通过insert—legend可以设置图例的格式并添加到输出层中。
②在虚线框中可以设置图片名字并可移动它的位置
③点击File----export map，弹出的对话框中设置输出图片格式为JEPG，并可修改其分辨率。选择图片输出路径和文件名后，保存，图片成功导出。
1.6增长速度示意图的制作
1.6.1增长速度对比图的制作
在矢量图层xiaodan上单击右键，选择最下面的Properties，弹出对话框如下所示。
选择Symbology下的Quantities，这里用不同的颜色来代表不同增长速度，因此选择了Graduated colors，在Value中选择要制作分析图的属性，点击右边Classify，设置为5，系统自动断点。确定后，可以修改Color Ramp中的颜色，然后点击上图中确定，图片自动生成。
1.6.2图片的导出
⑴将窗口从data view转成layout view，通过insert—legend可以设置图例的格式并添加到输出层中。
⑵在虚线框中可以设置图片名字并可移动它的位置
⑶点击File----export map，弹出的对话框中设置输出图片格式为JEPG，并可修改其分辨率。选择图片输出路径和文件名后，保存，图片成功导出。
按照上述方式分别制作十张分析图，完成后在photoshop中处理形成成图。
2基于ArcGIS的城市空间发展图结论分析
2.1 建成区面积及增长速度
在建成区的面积上，可以看出三年之间相比，建成区的变化不是特别大。相应的，在华北地区可以看到增长的梯度是相对很明显的，而华中则基本保持不变，东北地区甚至在中间的时间会有所回落，华南地区的增长是最为显著的，西南地区如西藏等西北等会保持缓慢的增长或者不增长。
在建成区的面积大小的对比上，总体趋势是东部沿海地区向中部以及西部逐渐递减，所以说东部沿海的开发密度还是很高的，开发时序是东部—中部—西部。
2.2 住宅建筑面积及增长速度
住宅建筑面积上，三年之间的变化来说，总体增长速度变慢，华南、华北地区的增长幅度都很大，华中地区增长相对比较平缓，西北地区也有缓慢的增长，西南地区基本保持不变。
在大小的对比上，总体趋势住宅建筑面积是高度集中在华北和华南的，也就是东部沿海地区。而且这个向东部沿海集聚的趋势日益明显，与其它地方的住宅面积差距逐渐增大。说明住宅用地的增长也是很快的，也同时说明人口对沿海地区的转移加快。
2.3 建筑面积及增长速度
建筑面积上，三年之间的变化来说，总体增长速度比较平缓，并逐渐平缓。华北华南地区在大幅增长后趋向饱和。东北地区和华中地区以比较稳定的态势增长，西南地区基本保持原状，西北地区较稳定的逐渐增加。
在大小的对比上，华东华南地区比较集中，华中地区跟东北地区建筑面积也比较大，说明对它们的开发逐渐加强。西北地区面积的逐渐增大也表明了对其开发强度的加强，而西南地区还是表明了其保护为主的模式。
2.4 住宅建筑容积率及增长速度
住宅建筑容积率上，可以看到华东、东北和华南的部分地区在增长到一定程度后停止甚至出现了下降的趋势，华中地区容积率上升的比较稳定，西南西北地区还是增长比较迅速的，说明住宅用地集约利用的趋势加强。相对来说，全国各地的住宅容积率在趋向同一，也就是人们的生活质量在缩小两极分化，逐渐共同富裕。
2.5 建筑容积率及增长速度
建筑容积率上，东北地区小幅增长后保持恒定，华南部分地区高速增长，华南中另一部分和华北地区出现下降趋势，说明建筑过于密集，绿化生态可持续发展等问题纳入考虑范围。华中地区西北地区西南地区还是比较稳定的增加。总体来说，从东部沿海到中部的建筑容积率正在趋向同一。
3基于ArcGIS分析结果的背景分析
3.1社会背景
3.1.1 “四大板块”区域的划分
我国在刚成立的时候是划分为沿海与内地两大经济地带的。1958年，中央为了加强协作区，将全国划分为东北、华北、华中、华南、西南、西北七个协作区。后来，又历经了六大经济协作区以及“七五”时期的三大经济带。1996年，全国形成了七个跨省区市经济区域：长江三角洲及沿江地区、环渤海地区、东南沿海地区、西南和华南部分省区、东北地区、中部5省地区、西北地区。99年以来，我国又先后提出西部大开发战略。振兴东北等老工业基地战略、中部崛起战略，形成了东、中、西、东北四大经济板块，即：东部包括北京、天津、上海、河北、山东、江苏、浙江、福建、广东、海南10个省市，中部包括山西、河南、安徽、湖南、湖北、江西6个省区，西部包括四川、重庆、贵州、云南、西藏、陕西、甘肃、青海、宁夏、新疆、广西、内蒙古12个省区市，东北包括黑龙江、吉林、辽宁3省。在2006年的“十一五”规划中，我国区域发展的“四大板块”被明确完整的表述。
3.1.2 开发时序有关问题
①2000年以后，一些由于区域战略误区所带来的国土空间开发秩序的问题出现了。在我国各省市区的用地开发上，缺少了一个统筹规划。该开发的、不该开发的都在开发，结果
带来水土流失、沙漠化等等环境问题。城市化也面临同样的问题：中国有很多城市目前已经严重缺水，但是这些城市中许多仍然在盲目地扩大规模；而开发区更是遍地开花，有没有条件的地方都纷纷设立。我们在发展导向上把缩小区域差距定位于缩小经济差距，于是各个地方都热衷于追求GDP的排名不断靠前，而忽视了开发中应该注意的可持续发展、生态保护等问题。
②区域政策没有针对性，比如土地供应该增加的地区增加不够该限制的限制不住。环境、资源压力越来越大连长三角、珠三角这些水网密集的地区都出现了缺水问题。政府在制定规划时，很大程度上只考虑了产业分布，忽视考虑了空间、人、资源环境的协调。在这个时期，中国区域战略的转型其实已经是刻不容缓。如果继续按照旧的模式发展下去，一些原本环境很好的地区会变成不适宜人居住的地区。
③功能区概念还未形成。就国家层面而言，区域经济体系是具有多层次性的。就我国而言，第一个层次是指东部、中部、西部和东北的区域划分；第二个层次是指京津冀鲁沿海综合经济区、沪苏浙沿海综合经济区、粤港澳闽台经济区、黄河上中游经济区、长江上中游经济区、珠江上中游经济区、人口稀疏的远西部经济区等区域划分；第三个层次就是指功能区的规划。前两个层次的区划还有待进一步研究和明确。在2000年到2005年之间，由于前两个层次的区划方案尚待完善，因此第三个层次的区划工作难度是比较大的。这也是后面到“十一五”规划才提出的四类主体功能区概念。
3.2经济背景
上世纪改革开放初期至90年代中期，东部沿海地区因享受优惠的开放政策和接近国际市场的优势，迅速成为国内工业的集聚地。但是，随着全方位开放和区域一体化的加快，工业在规模报酬递增和比较优势的同时作用下，开始出现区位调整地过程，绝大部分产业的集聚度处于上升的状态。从工业的集中度看，到2006 年，2 /3 以上的工业集中在广东、浙江、江苏、山东等少数几个沿海省份；中部的河南、湖南和东北地区的辽宁则是烟草、非金属、有色金色等制造业集聚地区；西部地区除了云南的烟草工业、四川的食品工业之外，都没有进入工业集中度的前三位。从行业分析，产业的地区集聚并不是由比较优势起决定作用，而是由规模报酬递增所主导，并且由于国际和区际贸易成本的下降，中国工业集聚水平继续出现上升的趋势。国家实施区域协调发展战略，建立以城市群为中心的空间开发秩序。全方位、多层次的开放政策和西部、东北、中部等地区开发政策，这无疑降低了国际和区际贸易成本，提高了中西部地区的开放度和市场化水平。
3.3政策背景
3.3.1区域战略发展
改革开放前，我国区域发展战略主要是以生产力平衡布局为指导思想，强调沿海和内地的平衡发展。八十年代，我国生产力布局和区域发展的思想开始转向强调不平衡发展，事实了向优势地区特别是沿海地区倾斜的非均衡发展战略，时序上优先发展沿海地区的区域不平衡发展战略。90年代，提出实施了区域协调发展战略，强调区域发展在时序上的协调性。99年后，先后提出西部大开发，振兴东北等老工业基地，中部崛起等战略，以更好的促进区域协调发展。
3.3.2九五规划与十五规划的政策支持
①中央“九五”计划的第六部分为“促进区域协调发展”，这部分明确提出优先在中西部地区安排资源开发和基础设施建设项目；理顺资源性产品价格，增强中西部地区自我发展的能力，加大中西部地区矿产资源勘探力度；实行规范的中央财政转移支付制度，逐步增加对中西部地区的财政支持；加快中西部地区改革开放的步伐，引导外资更多地投向中西部地区；加大对贫困地区的支持力度，扶持民族地区经济发展；加强东部沿海地区与中西部地区的经济联合与技术合作。不难看出，在“九五”期间，国家对中西部支持力度明显加强，对区域差距问题给予了高度重视。
②“十五”规划中，中央更加明确地强调了地区经济协调发展，在打破行政分割，重塑市场经济条件下的新型经济关系，形成各具特色的区域经济，使西部地区基础设施和生态环境建设有突破性进展，科技、教育有较大发展。同时要求通过区域规划和政策，引导和调动地方的积极性，并率先在生态功能保护区、专业化农产品生产基地、旅游经济区等方面取得突破。
3.4自然生态背景
东部少林地区域的主要问题是林业建设的定位不高、总量不足、效益不佳，林业发展不能满足区域经济社会发展全局的需要。目前发展的基本思路是完善政策，拓展空间，延伸产业，持续发展。西部区域的主要问题是土地荒漠化、沙化和水土流失仍十分严重，人民群众生活困难，生态保护压力巨大，农田防护林老化严重急待更新改造。目前应全面推进防沙治沙，扎实推进退耕还林，并解决好农民的长远生计问题；加强天然林有效保护和科学经营，保护好西部的生物多样性；对“三北”农田防护林全面更新改造。
南方有优越的光热水土条件和经济社会优势，它的主要问题是森林质量效益和整体生态功能不高，林地生产率低，森林结构还不合理，林地湿地保护形势严峻，林业企业低水平建设。应加大生态建设力度，建立和完善区域生态效益补偿机制；发展木竹加工业、林产化工业、森林旅游业等优势产业和生物质产业等新兴产业，壮大林业产业实力。东北地区的主要问题是资源危机、经济脱困尚未根本解决，林区职工的积极性和林地的巨大生产潜力还没有充分发挥出来。应推动天然林保护工程向纵深发展，形成长效机制；认真实施退耕还林、防沙治沙、“三北”防护林、速生丰产林等重点工程，解决东北地区各类生态问题；加快林业产业发展，大力发展特色二、三产业，形成一、二、三产业良性互动的新格局。
4基于城市背景以及现状分析图的结论
4.1东部沿海地区
对于以华南华北为主的东部沿海地区来说，它们一直是国家优先发展的对象，国家鼓励东部率先提高自主创新能力来实现经济结构的优化升级和增长方式转变，率先完善社会主义市场经济体制。良好的交通区位优势和政策层面的大力支持，使得东部沿海吸引了大量的资金、技术和生产要素，成为孕育新产业吸引已有产业的温床。开发力度的强势使得东部无论在建成区的面积还是建筑密度上都有很高的级数。这里优先形成了一批自主知识产权、核心技术和知名品牌，有着很强的产业素质和竞争力。而这里的地理生态环境相对内陆和西部来说相对适宜人的居住，并且有着相对良好的环境绿化质量。居住环境的提高和大量的人才需求以及广泛的市场吸引了大量的人流，使得这里的住宅建筑面积和密度都很高。从2001到2005年的变化趋势来看，对于东部沿海地区我们应该根据它的资源环境承载力、现有的开发密度和发展潜力等因素来定位，现有的开发密度已经很大，因此应该加强生态方面的保护。在农业耕地方面应该继续加强生态环境保护以维护其可持续发展的能力。面对中西部发展相对滞后的情况，东部的产业逐渐向中西部转移以带动整个区域发展。
4.2中部地区
从分析结果可以看到中部发展状况相对东部是一直滞后的，但是在研究的2001到2005年中处于加速发展的态势。中部六省区位优势相对不如东西部，生态耕地等相对良好，但是无论是经济环境还是住宅环境质量相对东部吸引力较低。在中部崛起的战略提出后，中部除了加快粮食主产区建设，加快第一产业的优化外，也依托已有基础，大力提升了产业层次以
努力推进工业化和城镇化；这从它无论是建成区面积等还是各项指标的增长速度都在稳定的上升中可以看到。从上述分析的国家政策等背景层面中也可以看出，中部加快了第二产业如钢铁、有色金属、汽车等第二产业的结构优化调整，承东启西，在东部逐渐放缓脚步向内地进行产业转移的过程中抓住机遇，吸引了大量的资金人才，使得住宅容积率和建筑面积容积率稳步上升。中部很多地区的资源环境承载力还是很强的，开发密度还很不够，中部的重点还是在加强自己竞争力，同时也协调区域发展，对于西部的生态因素向东部的转移有着重要的承接传递作用。
4.3西部地区
西部的生态环境相对来说是比较恶劣的，不太适宜人的居住，因此西部的开发强度一直比较低，建成区面积，容积率等都处于全国中比较低的水平。西部大开发战略提出后，可以看到政府大力推动西部大力发展特色产业，加强清洁能源、优势矿产资源开发加工等产业，为资源相对缺乏的中东部服务；支持西部的基础设施建设，比如修建了大量的铁路和电源基地等。同时为了可持续发展，保护地区生态特色，西部也强力巩固和发展退耕还林成果，在退牧还草、天然林的保护、加强重点区域的水源保护以及水污染防治等工程方面做了很多努力。西部的经济在2001到2005年之间是逐步提高的，这跟上述政府的支持，以及其将本身资源优势转化成产业优势，加强水电等能源开发；加强改善公共服务，加大财政转移支付力度等是紧密联系的，而这些都从分析图中西部的建成区面积虽然没有很大强度的增加，但是建筑容积率和住宅建筑容积率有很显著提高的趋势上可以体现出来。西部走的路子是保护与发展并重，以可持续发展为前提。
4.4东北老工业基地
从所制作的分析图中可以看出的是东北在建成区，住宅面积，建筑总面积上基本没有很大的变化，局部年份甚至出现了稍微后退的情况。尤其是在2003年之后，面积大小基本保持不变，建筑容积率跟住宅建筑容积率也是处于缓慢增长甚至维持原状的状态。这跟国家2003年提出的振兴东北老工业基地政策以及东北地区的生态环境特色紧密相关。东北地区林业发达，森林资源丰富，但是也有着本身的生态问题，如黑土地的流失以及其西部荒漠化现象。在产业方面，国家大力支持其优化产业结构同时建立资源开发补偿体制、衰退产业援助机制，加强基础设施和市场体系建设；在农业方面加强法制现代农业，强化其粮食基地建设，提高农产品的附加值的商品率。相对于东北已经比较强的开发密度，这些结构优化的措
施都使得东北老工业基地本身在改革中振兴，相对于中部地区西南地区的开发强度增大，东北地区开发强度等基本维持原状，通过结构转换提高自身优势。
4.5 国家区域协调结论
上述研究的是2001到2005年间我国各省市区建成区面积、建筑面积、建筑容积率等
指标的大小以及变化趋势情况，上述分析结果直接反映的是我国的区域协调政策。各区域的经济发展、资源和生态环境之间都应互相配合，协调一致。“十一五规划”中提出主体功能区，将其分为优化开发、重点开发、限制开发和禁止开发四类。可以看到，不同类型的主体功能区其空间经济价值与空间社会价值具有很大差异，即使同样的生产要素投入到不同空间的产出也会有很大不同；我们对全国各省市区实施差别化区域政策，具有更明确的目标指向性，有助于最终区域协调发展的实现。
5参考文献
[1]刘再兴.中国生产力总体布局研究[M].北京,中国物价出版社,1995年.
[2]佟家栋.发展中大国的贸易自由化与中国[M].天津,天津教育出版社,2005.
[3]范剑勇.产业集聚与中国地区差距研究.上海:格致出版社、上海三联书店、上海人民出版社,2008.
[4]陆铭,陈钊.中国区域经济发展中的市场整合与工业集聚.上海三联书店、上海人民出版社, 2007.
[5]李国平,范红忠.生产集中、人口分布与地区经济差异.经济研究,2003(11).
[6]张若.对外开放对中国制造业集聚的影响研究.中国人民大学硕士论文,2006.
[7]赵伟.中国区域经济开放模式与趋势.经济科学出版社,2005.
ArcGIS实验报告 1使用ARCMAP浏览地理数据 1.1学习内容 第1 步启动ArcMap 打开ArcMap后，open加州Redlands city地图： Figure 1打开Redlands city 地图界面 第2 步检查要素图层及显示其他图层 可以通过左侧的Table of contents 勾选你想打开和关闭的图层，进而找到自己想要的信息。 第4 步查询地理要素 通过Bookmarks下面勾选ESRI找到其位置，再通过Tools工具栏下的 查询steet地物属性。 Figure 2地物属性的查询 通过查询窗口，选择All layers出现STATE street 相交的地块，通过点击
Land Use里面信息，可以反向查询地块的位置： Figure 3反向查询信息 第5 步检查其它属性信息 右键TOC图层列表里的Land Use，选择Open Attribute Table就可以打开并查看具体的记录要素。 Figure 4图层其他属性信息查询 第6 步设置并显示地图提示信息 在TOC图层列表右键Count Shops，选择Properties，在Display栏中Display Expression选项下将字段NAME改为ADDRESS，确定以后。回到地图，鼠标放在Count Shop 上时，显示的是该shop的地理位置信息。 Figure 5更改地图提示信息
第7 步根据要素属性设置图层渲染样式 将Land Use等图层关闭以后，只显示Streets图层。右键Streets图层，选择Properties选项—>选择Symbology对话框。在Show列表中选择Categories，从下拉字段中选择CLASS，Add All Values，点击应用。就可以看到地图中街道的显示按照部分类别进行了颜色区分。最后在Symbology中选择Features，显示恢复原貌。 Figure 6设置图层渲染样式 第8 步根据属性选择要素 在Selection菜单中选择Select By Attributes，选择Streets层，创造一个新的选择集，通过命令"STR_NAME" = 'I 10'就可以选择10号州际公路了。
arcgis实习心得体会 篇一：ArcGIS实习总结 目录 .............................................. ................................................... ................................................... (2) 1.GIS中的数据： .............................................. ................................................... . (2) 2.GIS中的数据类型： .............................................. ................................................... . (2) 3.ArcGIS支持的空间数据类型： .............................................. ................................................... (2) 4.*.shp格式文件： .............................................. ...................................................
(3) 5.bookmark在arcmap中的使用： .............................................. ................................................... (3) 6.计算字段值： .............................................. ................................................... .. (3) 7. data-export data .............................................. ................................................... . (3) 8.要素类、要素集 ................................................ ................................................... . (4) 9.GPS数据的添加及显示： .............................................. ................................................... .. (4) ..............................................
ArcGIS上机二城市用地适宜性评价
上机二：城市用地适宜性评价 一、上机内容简介 本练习的研究区域为某山区的一个小镇。研究区域面积为1555公顷，其中镇建成区42.6公顷，镇周边有2处独立工矿和5处较大的农村居民点。本练习主要是针对研究区的生活区进行用地适宜性评价，选取交通便捷性、环境适宜性、城市氛围和地形适宜性4类评价因子，其中环境适宜性和地形适宜性还包含子因子，如表2-1所示。 用地适宜性评价因子及权重表2-1 评价因 子 子因子权重 交通便 捷性 —0.28 环境适宜性滨水环境0.09 远离工业 污染 0.06 森林环境0.07 城市氛 围 —0.18 地形适地形高程0.155
宜性地形坡度0.155 对于各单因素的居住用地适宜性评价，本练习统一将评价值分级成1-5级，其中3级是勉强可用于居住用地建设，但需要进行特殊处理，5级代表最适宜建设，1级代表完全不适宜建设。 具体步骤： ?首先，对各个单因素作适宜性评价，统一分级成1-5级，并转换成栅格数据； ?然后，进行栅格加权叠加运算，每个栅格代表的地块将得到一个综合评价值； ?最后，对综合后的栅格数据重新分类定级，得到居住用地适宜性综合评价图。 二、单因素适宜性评价分级 2.1、交通便捷性评价 交通便捷性评价将根据距离省道、县道的远近加以确定，如表2-2所示。 交通便捷性的评价标准表2-2 评价 因子 分类分级 交通便捷性距离省道0-500米，距离县 道0-250米 5 距离省道500-1000米，或距 4
离县道250-500米 距离省道1000-1500米，或 3 距离县道500-1000米 距离省道1500-3000米，或 2 距离县道1000-2000米 距离省道3000米以上，或距 1 离县道2000米以上 1、计算省道和县道的缓冲区 步骤1：启动ArcMap，打开“chap04\练习数据\评价基础数据\评价基础数据.mxd”。该地图文档包含【道路】图层，道路有两种类型：省道和县道。 步骤2：选择所有省道要素。 右键单击【道路】图层，在弹出菜单中选择【打开属性表】，显示【表】对话框。 点击【表】对话框的工具条上的【表选项】工具，在弹出菜单中选择【按属性选 择…】，显示【按属性选择】对话框。 选择上部列表框中的【类型】字段，然后点击【获取唯一值】按钮，【类型】字段的值 将显示在中部列表框中。 点击下部输入框，然后双击【类型】字段，
实验四空间数据处理 实验内容： 掌握空间数据的处理（融合、拼接、剪切、交叉、合并）的基本方法和原理，领会其用途。掌握地图投影变换的基本原理和方法，熟悉ArcGIS中投影的应用及投影变换的方法和技术，并了解地图投影及其变换在实际中的应用。 实现方法： （一）空间数据处理 打开ArcMap，在菜单栏中选择“地理处理->环境”，打开环境变量对话框。在环境变量对话框中的常规设置选项中，设定“临时工作空间”为“D:\04实验四\04实验四\Exec4”，如图1所示。 图1 第1步裁剪实体 在ArcMap中，添加数据“云南县界.shp”、“clip.shp”（Clip中有四个实体），添加完后如图2所示。
图2 ●开始编辑，激活Clip图层，选中Clip图层中的一个实体，如图3所示。 图3 ●点击工具栏上按钮，打开ArcToolBox，选择“分析工具->提取->裁剪”， 如图4所示，弹出裁剪对话框，指定输入的实体为“云南县界”，剪切的实体为“Clip”（必须为多边形实体），并指定输出实体类路径及名称为“云南县界_Clip1”，如图5所示。裁剪完成后弹出如图6所示的对话框。
图4 图5
图6 ●依次选中Clip主题中其他三个实体，重复以上操作步骤，完成操作后得到四 个图层——“云南县界_Clip1”，“云南县界_Clip2”，“云南县界_Clip3”，“云南县界_Clip4”，如图7所示。完成操作后，保存编辑。 图7 第2步拼接图层 ●在ArcMap中新建一个地图文档，加载在上一步操作中得到的4个图层，如 图8所示。
图8 ●在工具箱中选择“数据管理工具->常规->追加”,设置输入实体和输出实体，拼 接效果如图9所示。 图9 ●右键点击图层“云南县界_Clip1”,在出现的右键菜单中执行“数据->导出数据”, 弹出导出数据对话框，将输出的图层命名为“YONK.shp”,如图10所示。
gis学习心得体会 篇一：GIS学习心得 GIS学习心得 地理信息系统（GIS，Geographic Information System）是一门综合性(本文来自：小草范文网:gis学习心得体会)学科，结合地理学与地图学以及遥感和计算机科学，已经广泛的应用在不同的领域，是用于输入、存储、查询、分析和显示地理数据的计算机系统，随着GIS的发展，也有称GIS为“地理信息科学”（Geographic Information Science），近年来，也有称GIS为"地理信息服务"（Geographic Information service）。GIS是一种基于计算机的工具，它可以对空间信息进行分析和处理（简而言之，是对地球上存在的现象和发生的事件进行成图和分析）。 GIS 技术把地图这种独特的视觉化效果和地理分析功能与一般的数据库操作（例如查询和统计分析等）集成在一起。GIS与其他信息系统最大的区别是对空间信息的存储管理分析，从而使其在广泛的公众和个人企事业单位中解释事件、预测结果、规划战略等中具有实用价值。 地理信息系统工作原理：地理信息系统是将计算机硬件、软件、地理数据以及系统管理人员组织而成的对任一形式的地理信息进行高效获取、存储、更新、操作、分析及显示的集成。
地理信息系统的应用：（1）GIS用于全球环境变化动态监测；（2）GIS用于自然资源调查与管理；（3）GIS用于监测、预测；（4）GIS用于城市、区域规划和地籍管理；（5）GIS的军事应用；（6）GIS用于电网辅助决策中；（7）GIS还在金融业、保险业、公共事业、社会治安、运输导航、考古、医疗救护等领域得到了广泛的应用。 许多学科受益于地理信息系统技术。活跃的地理信息系统市场导致了GIS组件的硬件和软件的低成本和持续改进。这些发展反过来导致这项技术在科学、政府、企业和产业等方面更广泛的应用，应用包括房地产、公共卫生、犯罪地图、国防、可持续发展、自然资源、景观建筑、考古学、社区规划、运输和物流。地理信息系统也分化出定位服务(LBS)。LBS使用GPS通过所在地与固定基站的关系用移动设备显示其位置(最近的餐厅,加油站,消防栓),移动设备(朋友,孩子,一辆警车)或回传他们的位置到一个中央服务器显示或作其他处理。随着GPS功能与日益强大的移动电子(手机、pad、笔记本电脑)整合，这些服务继续发展。 虽说以前高中读书是主攻地理科目的，但那时在课程的学习中也只是听说过GPS（全球定位系统），GIS系统倒是没有接触过，直到进入公司才开始对它有了初步的全新的了解。 GIS是以测绘测量为基础，以数据库作为数据储存和使用的数据源，以计算机编程为平台的全球空间分析即时技术。
本科生实验报告 学院：资源与环境学院 课程名称：地理信息系统 班级： 12城规 学年学期： 2014 ——2015学年第一学期指导教师：朱小燕
实验一：Arc gis的认识 实验目的： 认识arc gis，熟悉Arc map、Arc globe基本功能 Arc map Arc globe 实验二：地理配准 实验目的： 利用影像配准工具（右键添加地理配准工具条）进行影像数据的地理配准实验步骤： 在地理配准编辑器下，不勾选自动校正，对图像进行控制点的添加
点击右键输入坐标值：X输入经度值，y输入纬度值 选取四点进行一阶多项式（防射） 配准结果：
实验三：矢量化 实验目的： 熟练编辑器的使用（点要素、线要素、多边形要素的数字化）实验步骤; 在目录下选择文件，新建new shapefile（点、线、面） 对图像上的点、线、面（城市、河流、省域）依次进行矢量化 最终矢量化成图为：
对所有的点、线、面矢量化完成后，再依次对点、线、面进行属性的修改，给每个点添加name：标注**城市；给线标注河流的名称；给省标注**省份（自治区）。 图层上点击右键——打开属性表，逐次进行修改 实验四：投影 实验目的： 掌握定义地图的基本步骤 实验步骤： 目录下→工具箱→系统工具箱→Data management tools
1）投影变换 定义投影 分别对点、线、面进行定义投影，坐标系选择：Beijing 1954 2）要素 投影 先选择地理坐标系：Asia——Beijing 1954 再选择投影坐标系：Gauss Kruger——Beijing 1954 ——Beijing 1954 GK zone 18N 投影后图像：
《ArcGIS》课程设计报告 专业测绘 班组二组 学号2016021313 姓名吴修燕 实习日期2018/1/2-2018/1/12 指导教师程亚慧
测量实习总结 一、项目名称、任务来源 1、项目名称：山东省潍坊市的地理国情监测 2、任务来源：本学期的《ArcGIS》课程根据测绘行业的新兴技术，地理空间数据库的构建作为本课程的教学重点。2016年5月，山东省政府确定“十三五”期间将开展地理国情监测，为我省社会经济发展提供有力支撑。 二、任务区位置与范围 1、任务区位置：潍城区是潍坊市的中心区，经纬度为（119.1°E，36.72°N）位于山东半岛中部，1984年地改市时，由小潍坊市改设为潍城区。1994年又以市中心白浪河为界，进行了区划调整，河东为奎文区，河西为潍城区。 2、范围：辖6个街道、2个管理区、1个省级开发区，83个社区、169个村庄、41.5万人常住人口，总面积为272平方公里。 三、已有资料分析 1、利用潍坊市0.5米分辨率正射影像作为影像数据源，在ArcGIS的平台下完成潍坊市部分地表覆盖分类数据、地理国情要素数据的采集。 图像： 2、有潍坊市和沛县国情分析数据库作为参考。 四、课程设计技术与规范
1、地表覆盖分类数据反映地表自然营造物和人工建造物的自然属性或状况。地表覆盖不同于土地利用，一般不侧重于土地的社会属性。地表覆盖分类数据全部采用面要素模型进行描述。 2、地理国情要素数据反映与社会生活密切相关、具有较为稳定的空间范围或边界、具有可以明确标识、有独立监测和统计分析意义的重要地物及其属性。地理国情要素数据采用点、线、面要素模型进行。 3、地理国情普查数据包括地表覆盖分类数据和地理国情要素数据两类数据。其中地表覆盖分类数据存储在LCA 层中，地理国情要素数据根据要素类型存储在数据库下。 4、地理国情要素信息采集的主要方法是：以正射影像为基础，然后建立数据库、数据集、图层，直接沿用相应地理国情要素的位置信息，并提取相关属性，从而形成满足要求的地理国情数据。
实验一使用 ArcMap 浏览地理数据 一.了解基于对象数据模型 Geodatabase ，及其建立拓扑的规则和意义 对象数据模型Geodatabase :是一种采用标准关系数据库技术来表现地理信息的数据模型。 创建拓扑规则具体步骤如下: 1创建一个新的 geodatabase （个人数据集） 2在其下创建一个featuredataset （要素集），并为该要素集定制坐标系统 3创建featureclass （要素类）或将其它数据作为要素类导入到该要素集下 4进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有 n ew->t opolopy 5按所给提示操作，设定合适容差，添加一些所需拓扑规则，若导入的要素类为多个图 层，还需为图层划分等级，接着就可完成拓扑规则的检查 6最后在ArcMap 中打开由拓扑规则产生的文件，利用 topolopy 工具条中给出的错误记 录信息进行修改 意义：ArcCatalog 的Geodatabase 中所提供的创建拓扑规则，主 查，其中部分规则可以在所设容差内对数据进行一些修改调整。 在ArcMap 中打开由拓扑规则所产生的文 件，根据错误提示对 二.地理数据的基本特征： a ） 空间特征：表示实体的空间位置或现在所处的地理位置。 何特征，一般用坐标数据表示。 b ） 属性特征：表示实体的特征。如名称、分类、质量特征和数量特征等。 C ）时间特征：描述实体随时间的变化，其变化的周期有超短周期的、短期的、中期的和 长期的。 三?地理数据的来源： a ） 地图数据：地图是地理信息的主要载体，同时也是地理信息系统最重要得信息源 b ） 遥感数据：各种遥感数据及其制成的图像资料（航片、卫片）包含着及其丰富的地理 内容，尤其是先进的卫星遥感技术的广泛应用， 能为地理信息系统提供源源不断的、 现 势性很强的数据 C ）统计数据、实测数据及各种文字报告：各种地理要素的统计数据、实验和各种观数据、 研究报告等 四?地理空间数据的类型： 类型数据：居民点、交通线、土地类型分布等。 面域数据：多边形中心点、行政区域界限和行政单元 网络数据：道路交叉点、街道和街区等。 样本数据：气象站、航线和野外样方的分布区等。 要是用于进行拓扑错误的检 建立好拓扑规则后，就可以 SHA PE 图层进行修改。 空间特征又称定位特征或几 a) b) c) d)
3. 4实例与练习 练习一：ArcGIS9.3版本进行实验 3. 4. 1某地区地块的拓扑关系建立 1.背景 拓扑关系对于数据处理和空间分析具有重要意义，拓扑分析经常应用于地块查询、土地利用类型更新等。 2.目的 通过本例，掌握创建拓扑关系的具体操作流程，包括拓扑创建、拓扑错误检测、拓扑错误修改、拓扑编辑等基本操作。 3.要求 在Topology数据集中导人两个5hapefile,建立该要素数据集的拓扑关系，进行拓扑检验，修改拓扑错误，并进行拓扑编辑口 4.数据 Blocks.shp, Parcels. shp，分别为某地区的总体规划和细节规划的地块矢量数据，存放在随书光盘…\chp}\Exl中，结果数据存放....\Chp3\Result中。 1）创建地理数据库 (1)在ArcCatalog目录树中，右键单击【Result】文件夹，单击【新建】，单击【文件地理数据库】，输人所建的地理数据库名称;NewGeodatabase。在新建的地理数据库右键选择【新建】中的【要素数据集】，创建要素数据集。 (2)打开【新建要素数据集】对话框，如图所示，将数据集命名为Topology。 (3)单击【下一步】按钮，打开【新建要素数据集】对话框设置坐标系统，如图所示。 (4)单击【导入】按钮，为新建的数据集匹配坐标系统，选择Blocks.shp或Parcels. Shp。 (5)单击【添加】按钮，返回【新建要素数据集】属性对话框，这时要素数据集定义了坐标系统。 (6)单击【下一步】按钮，为新建的数据集选择垂直坐标系统，此处选择[None] (7)单击【下一步】按钮，设置容差，此处选择选择默认设置，点击【完成】，如图所示 2)向数据集中导人数据 (1)在Arccatalog目录树中，右键单击Result文件夹中的Topology数据集，右键单击【导入】|【要素类(多个) 】。 (2)打开【要素类至地理数据库(批量) 】对话框，如图所示。导入Blocks和Parcels,单击
关于arcgis心得体会分享 Arcgis学习心得 老早之前就听闻Arcgis这个软件的大名，可惜学校迟迟没有开设这个课程，之前曾经出去兼职学了点皮毛，一直都想好好学习一下这个软件，终于在这个学期，在GIS软件应用课上可以系统地学习一下Arcgis。通过本学期的学习，对ArcGIS有了很深的了解和学会了一些基本的应用，现在谈一谈我本学期学习ArcGIS的心得体会。 地理信息系统即Geographic(al) Information System(GIS),是随计算机硬件、软件技术的发展和应用而在20世纪60年的末期产生的在计算机硬件和软件支持下，对任意尺度的地球表层空间的各种地理数据进行采集、组织、存储、管理、运算、统计、分析、显示、输出、描述和再现、模拟、记录与传输的技术系统、方法和科学。而ArcGIS是一个用于构建定制应用的完整的嵌入式GIS组件库。利用ArcGIS Engine提供的组件，可以将ArcGIS的功能集成到一些应用软件之中，如Word、Excel。其中服务器GIS分别有ArcSDE、ArcIMS、ArcGIS Server。而ArcSDE是ArcGIS与关系型数据库之间的GIS通道；ArcIMS是一个可伸缩的网络地图服务器软件，是网站能够提供GIS数据、交互式地图以及特定的GIS应用；ArcGIS Server是一个用于构建集中管理、支持多用户的企业级GIS应用的平台。ArcGIS Server
提供了丰富的GIS功能，例如地图、定位器和用在中央服务器应用中的软件对象。除了服务器GIS之外还有移动GIS即ArcPad，ArcPad是用于移动Windows设备的移动制图和GIS 技术。ArcPad为野外用户通过手持和移动设备提供数据库访问，制图，GIS和GPS的综合应用。通过ArcPad可以实现快速，便捷的数据采集，大大提高了野外数据的可用性和有效性。 ARCGIS中主要有shapefile、coverage和geodatabase 三种数据组织方式。Geodatabase是ARCGIS数据模型发展的第三代产物，它是面向对象的数据模型，能够表示要素的自然行为和要素之间的关系。在专题地图和空间表达中组织GIS数据的核心地理信息模型，是一套获取和管理GIS数据的全面的应用逻辑和工具。它是根据对象包括对象类、要素类和要素数据集。 ArcGIS三剑客——ArcMap、ArcCatalog、ArcToolbox ArcMap：创建地图、在地图上加载数据、并实现可视化表达，制图成图。基于该平台进行各种空间分析，提取隐含的地理信息。 ArcCatalog：空间数据的资源管理器，组织和维护空间地理数据。 ArcToolbox：进行各种空间分析和数据处理与转换的工具箱。
实验五栅格数据的空间分析 一、实验目的 理解空间插值的原理，掌握几种常用的空间差值分析方法。 二、实验内容 根据某月的降水量，分别采用IDW、Spline、Kriging方法进行空间插值，生成中国陆地范 围内的降水表面，并比较各种方法所得结果之间的差异，制作降水分布图。 三、实验原理与方法 实验原理：空间插值是利用已知点的数据来估算其他临近未知点的数据的过程，通常用于将 离散点数据转换生成连续的栅格表面。常用的空间插值方法有反距离权重插值法（IDW）、 样条插值法（Spline）和克里格插值方法（Kriging）。 实验方法：分别采用IDW、Spline、Kriging方法对全国各气象站点1980年某月的降水量进 行空间插值生成连续的降水表面数据，分析其差异，并制作降水分布图。 四、实验步骤 ⑴打开arcmap，加载降水数据，行政区划数据，城市数据，河流数据，并进行符号化，对 行政区划数据中的多边形取消颜色填充 ⑵点击空间分析工具spatial analyst→options，在general标签中将工作空间设置为实验数据所在的文件夹
⑶点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000 点击空间分析工具spatial analyst→options，在extent标签中将分析范围设置与行政区划一致，点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000 点击空间分析工具spatial analyst→options在general标签中选province作为分析掩膜，点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000
地理信息系统实验报告与心得 院系：资源与环境学院 年级：2011级 班级：地信一班 姓名： 学号： 指导老师：冯慧敏 时间：2013.05.28
ArcGIS实验报告与心得 一．实验目的： （1）通过实习了解ArcGIS的发展，以及9.3系列软件的构成体系熟练掌握 （2）熟练掌握ArcMap的基本操作及应用 （3）了解及应用ArcGIS的分析功能模块A rcToolbox （4）加深对地理信息系统的了解 二．实验内容 实验一是对ArcGIS概述。介绍ArcGIS的发展，以及9.3系列软件的构成体系，了解桌面产品部分ArcMap、ArcCatalog和ArcToolbox的相关基础知识； 实验二讲解了视图数据的显示与管理 主要阐述如何让创建新的Map Document（工程文档），工程文档的保存，创建新数据层layer，数据层（Layer）的操作等； 实验三讲解了ArcMap下的数据编辑与修改编辑点、线、面文件的流程，点、线、面的主要生成方法和介绍了绘图工具、编辑菜单；实验四讲解了栅格数据矢量化介绍了ArcScan工具。ArcScan是Arcmap Desktop中栅格矢量化的扩展工具。它提供了一套强大且易使用的栅格矢量化工具。它使得用户可以通过捕捉栅格要素，以交互追踪或批处理的方式直接通过栅格影像创建矢量数据； 实验五讲解了符号编辑与属性表操作比如点状符号的制作，现状状符号的制作，面状符号的制作和属性表的常用操作如创建属性表、编
辑表格、表格查询、表格计算等； 实验六讲解了空间查找与空间分析。主要熟练掌握缓冲区分析和叠置分析中的图层擦除（Erase）、交集操作（Intersect）和图层合并（Union）； 实验七讲解了矢量数据的最短路径分析和栅格数据的最佳路径分析。主要我们掌握网络分析和栅格数据的空间分析； 实验八讲解了图表与报告创建使用和图版设置与地图整饰。创建图表与使用图、表创建报表与使用报表和图版设置与地图整饰。 三.实验步骤及感想 通过这学期的ArcGIS实习，让我体验到了ArcGIS功能之强大，也让我对ArcGIS有了一个整体的认识。也让我知道了地理信息系统是做什么的，他能解决什么样的问题。比如运用ArcGIS的强大的分析功能做一个选址问题。就拿实验六来说，我们利用缓冲分析和叠置分析来完成选址问题。刚开始做实验时我就在思考，它是怎样去完成这样一个问题的呢？对于每个购房者第一个思考的问题当然是周围的环境，所以当然就要避开主干道的噪音干扰了。这就的用ArcGIS 中强大的缓冲分析了。缓冲区分析(Buffer)是对选中的一组或一类地图要素（点、线或面）按设定的距离条件，围绕其要素而形成一定缓冲区多边形实体，从而实现数据在二维空间得以扩展的信息分析方法。所以我们第一步要做的就是提取主干道。提取主干道是在交通网络图层的属性表选择。具体步骤：在右下角的打开option 选项中，在菜单中选择select by attributes，在select by attributes 对话框
ArcGIS学习心得 第一次听说ArcGIS这门课，根本不知道是关于什么的，问了一下同学后才了解ArcGIS 与农业信息技术有关，但具体的又不知道了。所以在上第一堂课之前我对ArcGIS是不甚了解的，而通过段老师给我们讲解了一段时间的理论知识之后，我才大概了解到地理信息系统即Geographic(al) Information System(GIS),是随计算机硬件、软件技术的发展和应用而在20世纪60年的末期产生的在计算机硬件和软件支持下，对任意尺度的地球表层空间的各种地理数据进行采集、组织、存储、管理、运算、统计、分析、显示、输出、描述和再现、模拟、记录与传输的技术系统、方法和科学。而ArcGIS是一个用于构建定制应用的完整的嵌入式GIS组件库。利用ArcGIS Engine提供的组件，可以将ArcGIS的功能集成到一些应用软件之中，如Word、Excel。其中服务器GIS分别有ArcSDE、ArcIMS、ArcGIS Server。而ArcSDE 是ArcGIS与关系型数据库之间的GIS通道；ArcIMS是一个可伸缩的网络地图服务器软件，是网站能够提供GIS数据、交互式地图以及特定的GIS应用；ArcGIS Server是一个用于构建集中管理、支持多用户的企业级GIS应用的平台。ArcGIS Server提供了丰富的GIS功能，例如地图、定位器和用在中央服务器应用中的软件对象。除了服务器GIS之外还有移动GIS 即ArcPad，ArcPad是用于移动Windows设备的移动制图和GIS技术。ArcPad为野外用户通过手持和移动设备提供数据库访问，制图，GIS和GPS的综合应用。通过ArcPad可以实现快速，便捷的数据采集，大大提高了野外数据的可用性和有效性。 同时还了解到ArcGIS的作用有很多，例如税务机关为土地评估部门和土地规划部门编制土地利用图；工程部门监控道路和桥梁运行情况，编制预防自然灾害的规划方案；水利部门寻找切断爆裂水管的阀门；交通部门为通勤人员编制自行车的行车路线图；警察机构研究犯罪模式，以便更合理地布置警力和了解街道巡查的效果；污水处理部门确定地震发生后需要优先抢修的地方；电信公司研究地形，寻找新增手机信号塔的站点位置；水文专家监控水质情况以保护公众健康；管道公司寻找铺设新管道投资最少的最佳路线；生态专家研究在分水岭地带施工对环境可能造成的影响；电力部门构建电力线路模型图以便使电力耗损最小化，同时规划新增设备的配置方位；气象专家向风暴可能经过的城镇发布警报；商家通过分析附近地区居民点的密集程度，对新增零售网点的选址进行评估；警察部门寻找事故现场的最快路径；急救部门根据模拟结果和交通的易通达性安排紧急救护设施；水资源管理人员监视上游水质情况，以便寻找可能的污染源；消防队根据地形和气象资料预测森林火灾的蔓延范围。
ArcGIS上机实习报告 中国各省市区城市空间 发展情况及背景分析
【摘要】本实习通过ArcGIS中ArcMAP工具的运用，对中国各省市区的建筑面积、容积率等指标进行了大小对比和增长速度趋势的比较。报告具体阐述了分析图制作方法，同时对所得结果进行了比较描述分析，在了解各地区经济社会等背景后，对结果产生原因有了相对透彻的理解，从而对城市规划中ArcGIS的运用有了更深入的了解。 【关键词】ArcGIS，栅格，矢量，区域协调，产业优化，生态保护。 目录 1基于ArcGIS的城市空间发展分析图制作 (3) 1.1建立矢量图层 (3) 1.2编辑矢量图层 (3) 1.3编辑EXCEL文件并建立DBF文件 (3) 1.3.1 EXCEL文件中数据的计算和整合 (3) 1.3.2 DBF文件的生成 (4) 1.4数据连接 (4) 1.4.1增加新的属性栏 (4) 1.4.2矢量图层与DBF表格的连接 (4) 1.5不同年份面积对比图的制作 (4) 1.5.1面积对比图的制作 (4) 1.5.2图片的处理 (5) 1.5.3图片的导出 (6) 1.6增长速度示意图的制作 (6) 1.6.1增长速度对比图的制作 (6) 1.6.2图片的导出 (6) 2基于ArcGIS的城市空间发展图结论分析 (7) 2.1 建成区面积及增长速度 (7) 2.2 住宅建筑面积及增长速度 (7) 2.3 建筑面积及增长速度 (7) 2.4 住宅建筑容积率及增长速度 (8) 2.5 建筑容积率及增长速度 (8) 3基于ArcGIS分析结果的背景分析 (8) 3.1社会背景 (8) 3.1.1 “四大板块”区域的划分 (8) 3.1.2 开发时序有关问题 (8) 3.2经济背景 (9) 3.3政策背景 (10) 3.3.1区域战略发展 (10) 3.3.2九五规划与十五规划的政策支持 (10) 3.4自然生态背景 (10) 4基于城市背景以及现状分析图的结论 (11) 5参考文献 (13)
练习:数据更新变换 4. 4.1背景 由于空间数据(包括地形图与DEM )都是分幅存储的.某一特定研究区域常常跨越不同图幅。当要获取有特定边界的研究区域时，就要对数形进行裁切、拼接、提取等操作，有时还要进行相应的投影变换。 4.4.2目的 通过练习，掌握数据提取、裁切‘拼接及投影变换的方法。 4.4.3要求 自水县跨两个1：25万图幅，要求提取出自水县行政范围内的DEM数据，将数据转换成高斯克吕格投影系统。 4. 4. 4数据 矢量数据Vector. shp:为白水县的行政范围。 DEM数据:为地理坐标系统 实验数据存放在随书光盘…\chp4\Exl中，读者可将其拷贝至E盘根目录 4. 4. 5操作步骤 1、白水县行政范围的提取 加载原始数据。直接打开地图文档Chp4\Ex1\chp4_ex1.mxd （1）选择分析工具——〉提取——〉筛选，打开对话框 （2）再输入要素文本框中选择Vector.shp. （3）在输出要素类文本框键入输出的数据的路径与名称 （4）单击表达式可选文本科旁边的SQL按钮，打开查询构建器对话框，设置SQL表达
式：“NAME”= ‘白水县’ （5）单击确定
2．DEM数据拼接 加载横跨白水县的两幅DEM数据，DEM1、DEM2 （1）选择数据管理工具——〉栅格——〉栅格数据集——〉镶嵌至新栅格工具，探出对话框 （2）在输入栅格文本框中选择DEM1 和DEM2
（3）在输出位置文本框键入数据存储位置 （4）在具有拓展名的栅格数据集名称文本框设置输出数据的名称 （5）在像素类型可选窗口，设置输出数据栅格类型 （6）在波段数文本框中键入“1” （7）在镶嵌运算符可选窗口，确定镶嵌重叠部分的方法，这里选择MEAN，表示重叠部分的结果数据取重叠栅格的平均值 （8）单击确定
篇一：gis实习总结 gis实习总结 姓名：朱虹学号：110313356 通过gis的实习，熟悉了arcview的常用控件的添加和使用。 arcgis是美国esri公司开发的地理信息系统系列软件，由很多模块、产品、组成。arcgis 是主要组成部分，以windows操作系统为平台，桌面式交互操作。可提供地理数据显示、制图、管理、分析、创建和编辑的 gis 桌面软件。用它可以创建许多不同来源数据的智能化的、动态的地图，用户可利用 arcview 带有的工具和数据立即进行 gis 分析和地图创建。 我们本次课程设计主要任务为制作广州市gdp、财政、税收和居民收入等数据（2010年2季度）专题图。首先收集地图及社会经济指标数据--当然老师已经把数据收集好了，并且发放给我们了。将收集到的"广州市地图"进行数字化，每组要完成的图层包括行政边界、行政区所在地等。然后将gdp、财政、税收等属性数据添加到属性表中，接着制作专题图，最后整理图纸、编写课程设计报告。 gis专题图的设计步骤与大家平时练习时的操作差不多，例如版面设计的一般步骤：首先打开或创建一个"项目（project）"→在"项目"中新建一幅专题地图的"版面设计"-layout→"专题地图"的页面设置→给专题地图添加"视图"。 经过一周的实习，在学习知识、积累操作经验的同时也多少有点心得： 成功的实习需要学员足够正确的态度。在实习过程中不可避免的会遇到各种困难，关键在于大家是否能坚定目标，坚持见习。就拿我来说，一开始对于gis的功能还不是很熟悉，arcviewgis软件用的不流畅，甚至还有功能不会操作。整个实习过程中，带队老师不可能一直陪着我，教导我，所以善于观察，主动理解，不断尝试，是使自己快速独立的好办法。每个学习工作都有一个过程，而开始的过程又是最易让人放弃的。"坚持"就是每个学员走向成功的基石。 通过这次实习，我学到了很多知识，那是在课堂上无法学到的东西。在我看来，理论知识固然重要，但是若不经过实践，那学得理论知识几乎等于白费。虽然实习过程是辛苦的，但确是充实而快乐的。实习让我提前感受了工作中的酸甜苦辣，使我对未来的生活有了心理准备，也充满了向往和自信；同时在组里需要为人处世的能力，需要团结合作的精神，实习让我们的同学关系更加友好。通过本次实习，我懂得就算理论知识掌握得再好，没有实习和工作的实际经验也很难解决调查过程中遇到的种种问题。我坚信通过这一段时间的实习，所获得的实践经验会使我终身受益，这在我毕业后的实际工作中将不断的得到验证，我会不断的理解和体会实习中所学到的知识，在未来的工作中我将把我所学到的理论知识和实践经验不断的应用到实际工作来，充分展示自我的个人价值和人生价值。篇二：地理信息系统专业(gis)实习总结 实习总结 地理信息系统是近年来迅速发展的一门新兴学科，并且与it技术不断走向融合，所以要求该专业的学生具有实践应用能力，专业实习是对该专业学生四年来所学课程及实际应用能力的一个整体检验。借着全国第二次土地调查的机会，我们参加了衡阳师范学院第二次土地调查内业组，主要是针对xx市农村土地调查。 在这次实习中，我们主要学习了mapgis软件的使用，如将栅格图矢量化。图形输入，图形编辑，拓扑处理及实用工具，系统库编辑。误差校正。图型裁剪。数字高程模型（dtm分析），坡度分析，图形输出，数据接口转换等。运用mapgis软件的功能对xx市基本农田做调查。根据第二次全国土地调查基本农田调查规程的规定，农村土地调查任务有：1.土地权属调查。 2.地类调查。 3.基本农田调查。 4.农村土地调查数据库建设。 5.统计汇总。 6.文字报告编写。

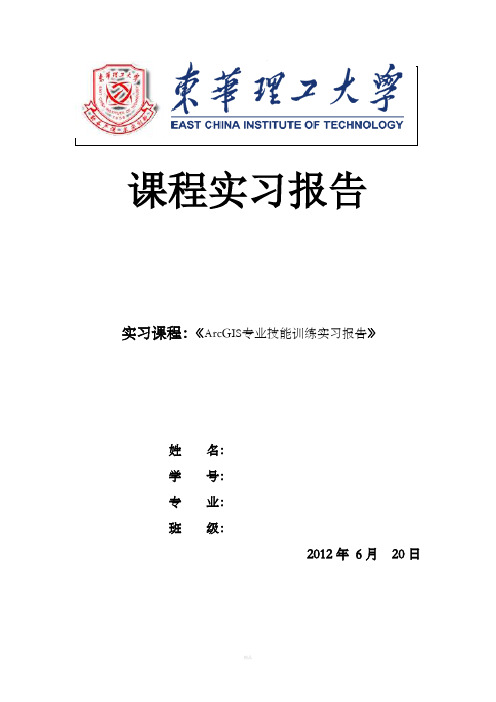

课程实习报告 实习课程：《ArcGIS专业技能训练实习报告》 姓名： 学号： 专业： 班级： 2012年6月20日
