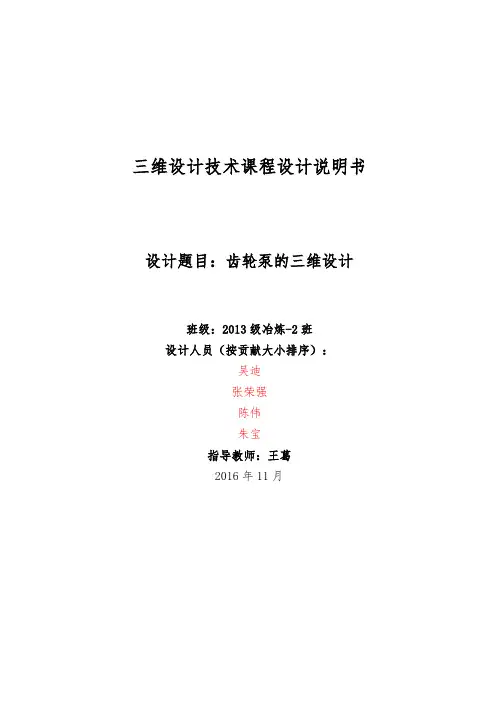

三维设计技术课程设计说明书设计题目：齿轮泵的三维设计
班级：2013级冶炼-2班
设计人员（按贡献大小排序）：
吴迪
荣强
伟
朱宝
指导教师：王
2016年11月
一、设计任务概述：本设计主要围绕齿轮泵这个实例展开。液压油泵作为
一种重要的液压元件，其规格和型号比较繁多，传统的开发过程繁琐，效率低下、Solidworks是一款快捷的制图软件，克服了以上的不足之处，大大提高了设计人员的开发速度，本文将着重就Solidworks的实体建模、虚拟装配、爆炸式图等功能进行齿轮泵的设计。齿轮泵包含多个零部件，本设计巧妙的利用Solidworks这种综合运用多种建模方法和设计方法进行。
二、设计任务分工：
查找资料：吴迪
三维图设计：吴迪
二维图设计：吴迪、荣强
说明书书写：吴迪、荣强、伟、朱宝
齿轮泵工作原理分析：吴迪
设备的工作原理：外啮合齿轮泵是应用最广泛的一种齿轮油泵，一般齿轮泵通常指的就是外啮合齿轮泵。它主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔，主动齿轮轴伸出泵体，由电动机带动旋转。
齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵；吸入液体分两路在齿槽被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。
三、设计过程概述：
我们小组选择的三维设计模型是齿轮泵，齿轮泵结构简单，价格便宜；工作要求低，应用广泛；端盖和齿轮的各个齿间槽组成了许多固定的密封工作腔，只能用作定量泵。
主要步骤如下，首先要确定各个零部件的尺寸，然后先利用Solidworks软件进行绘制；首先要绘制出箱体的草图，拉伸出箱体，再在箱体上绘制草图将齿轮轴孔、螺钉孔、销钉孔绘出，然后保存；再进行端盖的绘制，端盖的绘制尺寸和箱体差不多，也是依次将齿轮轴孔、螺钉孔、销钉孔绘出，然后保存；最后就是螺钉销钉，锁紧螺栓，填料压筒的绘制，前三项按照标准尺寸在Toolbox中调出，最后一项利用拉伸以及拉伸切除按照所设计好尺寸进行绘制。
最后将所有绘制好的零件进行装配。
四、齿轮泵的三维实体设计
1、齿轮泵箱体的建模：
先绘制出箱体的轮廓，各
项尺寸如图所示。然后进
行拉伸，拉伸长度为厚度
为36mm。侧面出油孔和进
油孔尺寸均为外孔11mm，
孔为6mm。绘制出两个齿
轮槽的草图，草图径
40mm，进行拉伸切除切除
厚度为18mm。然后绘制齿
轮轴孔草图，径为13mm。
螺钉孔和销钉孔草图绘制，如图所示，螺钉孔直径6mm、销钉孔直径3mm。伸出端长度总长42mm、径20mm、螺纹长度24mm、直径26mm、间隙3mm、直径25mm
2、齿轮泵端盖建模：
端盖螺钉与销钉孔尺
寸均与箱体尺寸相
同，端盖拉伸尺寸
15mm，凸台尺寸7mm。
圆角尺寸均为1mm。
3、齿轮轴长轴短轴建
模：
齿轮模数2.5、分度
圆直径35mm、齿顶圆
直径40mm、齿根圆直
径30mm、根据渐开线
齿轮画法画出齿轮
轴齿轮部分。齿轮轴
直径大劲为13mm小
径为11mm，倒角为
1mm。
4、锁紧螺母、填料
压盖、螺钉以及销钉
的尺寸确定：
锁紧螺母：总长度
27mm、螺纹直径
26mm、孔直径13mm、
孔到顶端厚度4mm。
填料压盖：总长度24mm、孔直径13mm、伸出端直径20mm、压盖最大直径24mm、倒角2mm
螺钉为GB M6螺钉长度25mm 销钉为GB M3 长度30mm。
五、齿轮泵的装配体设计
1、两个齿轮轴与箱体的装配；
两个齿轮轴之间的机械配合。
2、端盖与箱体的配合。
3、锁紧螺栓、填料压筒与箱体外端的配合。
4、螺钉销钉与箱盖的配合。
六、齿轮泵的二维工程图绘制
1、运用solidworks的二维工程图的的生成功能，将三维工程图直接生成二维工程图，然后对于一些看不到的位置利用剖面图的形式体现出来。完成二维工程的绘制。
七、课程设计总结
时光飞逝，岁月如歌，繁忙的两周课程设计转眼间就结束了，在这两周的时间里，我们每天都在机房里早出晚归，虽然每天八点出去，晚上五点多回来，但是尽管很累，但是过的很充实。
在这两周的课程设计过程中，我们忙碌于齿轮泵的有关参数计算，小组成员有的查资料，有的画图，有的计算，我们配合默契，课设的效率极高。在课设过程中，充分的锻炼了我们的自主学习，查阅资料，绘图的能力，遇到问题时，我们小组成员之间相互讨论，相互学习，共同完成了此次课设。
参考文献
[1]志礼，冷兴聚，严刚等主编. 机械设计. ：东北大学 2000
[2] 巩云鹏、田万禄等主编. 机械设计课程设计. ：东北大学2000
[3] 鸿文主编. 材料力学. ：高等教育1991
[4] 工业大学理论力学教研组编. 理论力学. ：高等教育1997
[5] 理工大学工程画教研室编. 机械制图. ：高等教育1993
[6] 桓，作模主编. 机械原理. ：高等教育2000
[7] 高泽远，王金主编. 机械设计基础课程设计.：东北工学院1987
[8] 玉，平主编. 几何量公差与测量技术.：东北大学1999
