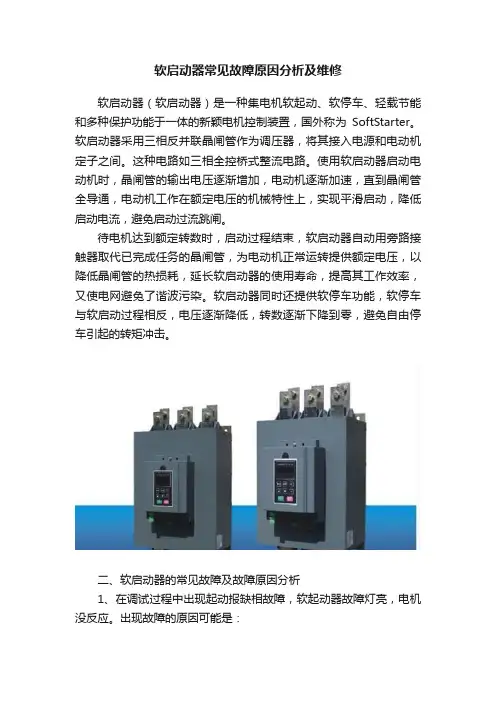

低压软起动器常见的故障
1、上电后不显示
a-检查控制电源是否接入。
b-检查显示屏连接线是否插紧。
c-检查控制板有没有问题。
d-显示屏本问题。
2、起动报缺相故障，软起动器故障灯亮，电机没反应。出现故障的原因可能是：
a-起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。b-电源缺相或者三相电末上，软起动器保护动作（检查电源）
c-软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）
d-控制板有问题更换控制板
3、起动完毕，旁路接触器不吸合现象。故障原因可能是：
a-在起动过程中，保护装置因整定偏小出现误动作。（将保护装置重新整定即可）
b-在调试时，软起动器的参数设置不合理。（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）
c-控制线路接触不良（检查控制线路）
d-接触器有问题不能正常吸合
e-控制板问题.
4、在起动过程中，偶尔有出现跳空气开关的现象。故障原因有：
a-空气开关长延时的整定值过小或者是空气开关选型和电机不配。（空气开关的参数适量放大或者空气开关重新选型）
b-软起动器的起始电压参数设置过高或者起动时间过长。（根据负载情况将起始电压适当调小或者起动时间适当缩短。）
c-在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令。出现提前旁路现象。（建议用户不要同时起动大功率的电机，）
d-起动时满负载起动（起动时尽量减轻负载）
e-软起动额定电流设置有问题.
5、软起动器出现显示屏无显示或者是出现乱码，软起动器不工作。故障原因可能是：
a-软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松（打开软起动器的面盖将显示屏连线重新插紧即可）
b-软起动器控制板故障更换控制板
c-显示屏故障更换显示屏
d-显示屏连接线损坏,更换连接线
6、软起动器在起动时报故障，软起动器不工作，电机没有反应。故障原因可能为：
a-电机缺相（检查电机和外围电路）
b-软起动器内主元件可控硅短路（检查电机以及电网电压是否有异常。和厂家联系更换可控硅）
c-滤波板击穿短路（更换滤波板即可）
d-控制板问题更换控制板
7、软起动器在起动负载时，出现起动超时现象。软起动器停止工作，电机自由停车。故障原因有：
a-参数设置不合理（重新整定参数，起始电压适当升高，时间适当加长）
b-起动时满负载起动，（起动时应尽量减轻负载）
c-机械故障
d-控制板问题更换控制板.
8、在起动过程中，出现电流不稳定，电流过大。原因可能有：
a-电流表指示不准确或者与互感器不相匹配（更换新的电流表）
b-电网电压不稳定，波动比较大，引起软起动器误动作，（更换控制板）
c-软起动器参数设置不合理。（重新整定参数）
9、软起动器出现重复起动。故障原因有：
a-在起动过程中外围保护元件动作，接触器不能吸合，导致软起动器出现重复起动（检查外围元件和线路）
b-中间继电器出现有问题不能正常吸合
c-控制板问题更换控制板.
10、短路：
a-检查电机联线和电机是否损坏。
b-过电流将软起动器击穿（检查软起动器功率是否与电机的功率相匹配，电机是否是带载起动）
c-软起动器的散热风扇损坏（更换风扇）
d-起动频繁，高温将可控硅损坏（控制起动次数）
e-滤波板损坏（更换损坏元件）
11、在起动时报过流
a.机械方面
机械安装有问题
解决方法：检查负载或电机的机械部件是否正常。
b.电机方面
解决方法：1. 检查电机是否有短路。
c 软起方面.
解决方法：1.检查软起的电流参数是否正确。
2.检查软起动器功率是否正确
12、软起不旁路，运行灯已亮：
a 用万用表的电压档量一下控制板的旁路输出触点。在起动时，旁路输出触点有220V~。起
动完成以后这一点电压变成0。如果有以上变化则说明故障在外接电路。
b 旁路中间继电器不工作。
c 交流接触线圈电压等级不对。
d 交流接触损坏。
e 外部接线松动。
f 控制板有问题。
13、起动超时
a 检查参数是否设置正确。
b 查看屏幕上的变流有没有明显的变化。如果电流一直在一个固定值，说明为电流采样有问题。这一部分有2种情况：一是电流互感器到控制板的线或是水泥电阻在运输过程中断掉了。二是控制板有问题。
14、三相不平衡（该故障仅QB6存在）
a 检查查看输入三相电源是否异常。
b 电机负载端异常。
c 软起可控硅击穿短路（由于QB6取消短路故障，既报三相不平衡故障）。
d 控制板有问题。
15、软起动刚起动时，软起动器直接跳掉停机
a 负载过重，与用户协商要求空载起动或轻载起动。
b 适当增加起动电压或突跳时间。
c 将起动过流系数稍微适当调大一点。
16、QB6数码管（LED）显示故障代码及处理方法如下：
显示说明问题及处理方法
ERR00 三相不平衡检查输入三相电源及负载电机是否异常
ERR01 起动或运行过流负载是否过重或电机功率与软起动不匹配，并检查
额定电流是否设置正确
ERR02 起动超时起动参数设置不适合或负载过重，电源容量不足等
ERR03 缺相检查输入或主回路故障、旁路接触器是否卡在闭合
位置及可控硅是否开路等。
ERR04 过压、欠压检查输入电源电压或设置项P8或PU参数设置不当
ERR05 软起动过热起动过于频繁或电机功率与软起动器不匹配
ERR06 未接负载输出端未接负载
说明：有些故障现象是相关联的，如报告ERR05软起动器过热时或起动过流或负载短路等有可能关联，因此，检查故障时，应全面综合考虑，准确判断故障点。LED会显示相应的故障名称，请参考上述的处理方法进行处理。
