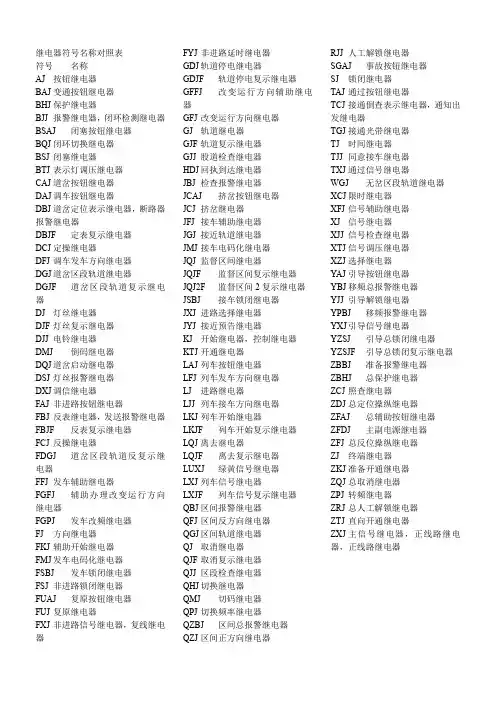

继电器符号名称对照表
符号名称
AJ按钮继电器
BAJ变通按钮继电器
BHJ保护继电器
BJJ报警继电器，闭环检测继电器BQJ闭环切换继电器
BSAJ闭塞按钮继电器
BSJ闭塞继电器
BTJ表示灯调压继电器
CAJ道岔按钮继电器
DAJ调车按钮继电器
DBJ道岔定位表示继电器，断路器报警继电器DBJF定表复示继电器
DCJ定操继电器
DFJ调车发车方向继电器
DGJ道岔区段轨道继电器
DGJF道岔区段轨道复示继电器
DJ灯丝继电器
DJF灯丝复示继电器
DJJ电铃继电器
DMJ倒码继电器
DQJ道岔启动继电器
DSJ灯丝报警继电器
DXJ调信继电器
FAJ非进路按钮继电器FBJ反表继电器，发送报警继电器FBJF反表复示继电器FCFJ发车方向继电器
FCJ反操继电器
FDGJ道岔区段轨道反复示继电器FDJ发车表示灯继电器
FFJ发车辅助继电器FGFJ辅助办理改变运行方向继电器FGPJ发车改频继电器
FJ方向继电器
FKJ辅助开始继电器FKTJ发车开通继电器
FMJ发车电码化继电器FSBJ发车锁闭继电器
FSJ非进路锁闭继电器FUAJ复原按钮继电器
FUJ复原继电器
FXHJ发车信号继电器
FXJ非进路信号继电器，复线继电器FYJ非进路延时继电器FZDJ辅助办理表示灯继电器GDJ轨道停电继电器GDJF轨道停电复示继电器GFFJ改变运行方向辅助继电器GFJ改变运行方向继电器
GJ轨道继电器
GJF轨道复示继电器
GJJ股道检查继电器
GPJ改频继电器
HDJ回执到达继电器
JBJ检查报警继电器
JCAJ挤岔按钮继电器
JCFJ接车方向继电器
JCJ挤岔继电器
JDJ接车表示灯继电器
JFJ接车辅助继电器
JGJ接近轨道继电器
JGJ接近轨道继电器
JMJ接车电码化继电器JQDJ监督区间表示灯继电器
JQJ监督区间继电器
JQJ2F监督区间2复示继电器
JQJF监督区间复示继电器
JQSDJ监督区间表示闪灯继电器
JSBJ接车锁闭继电器
JXJ进路选择继电器
JYJ接近预告继电器
KJ开始继电器，控制继电器
KTJ开通继电器
LAJ列车按钮继电器
LFJ列车发车方向继电器
LJ进路继电器
LJJ列车接车方向继电器
LKJ列车开始继电器
LKJF列车开始复示继电器
LQJ离去继电器
LQJF离去复示继电器
LUXJ绿黄信号继电器
LXJ列车信号继电器
LXJF列车信号复示继电器
LZX(S)ZTZBJ邻站下（上）行咽喉站通道中断报警继电器QBJ区间报警继电器
QFJ区间反方向继电器
QGFJ区间改方向继电器
QGJ区间轨道继电器
QHJ切换继电器
QJ取消继电器
QJF取消复示继电器
QJJ区段检查继电器
QMJ切码继电器
QPJ切换频率继电器
QZBJ区间总报警继电器
QZJ区间正方向继电器
RJJ人工解锁继电器
SGAJ事故按钮继电器
SJ锁闭继电器
TAJ通过按钮继电器
TCJ接通倒查表示继电器，通知出发继电器TGJ接通光带继电器
TJ时间继电器
TJJ同意接车继电器
TXJ通过信号继电器
WBSI(II)GBJ
WBS设备I(II)故障报警继电器WGJ无岔区段轨道继电器
XCJ限时继电器XFJ信号辅助继电器XJ信号继电器
XJJ信号检查继电器XTJ信号调压继电器XZJ选择继电器YAJ引导按钮继电器YBJ移频总报警继电器YJJ引导解锁继电器YPBJ移频报警继电器YXJ引导信号继电器YZSJ引导总锁闭继电器YZSJF引导总锁闭复示继电器ZBBJ准备报警继电器ZBHJ总保护继电器ZCJ照查继电器ZDJ总定位操纵继电器ZFAJ总辅助按钮继电器ZFDJ主副电源继电器ZFJ总反位操纵继电器ZJ终端继电器ZKJ准备开通继电器
ZPJ转频继电器
ZQJ总取消继电器
ZRJ总人工解锁继电器
ZTJ直向开通继电器
ZXJ主信号继电器，正线路继电器，正向继电器
6.2.46.2.4 继电器继电器 在机电控制系统中,虽然利用接触器作为电气执行元件可以实现最基本的自动控制,但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中,需要根据系统的各种状态或参数进行判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电气执行元件,实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件,这一类电器元件就称为继电器。 继电器实质上是一种传递信号的电器,它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说,继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量,并传递给中间机构,与预定的量(整定量进行比较,当达到整定量时(过量或欠量,中间机构就使执行机构动作,其触点闭合或断开,从而实现某种控制目的。 继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作用,其触点容量较小。所以,通常接在控制电路中用于反映控制信号,而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。 继电器的种类很多,按它反映信号的种类可分为电流、电压、速度、压力、温度等;按动作原理分为电磁式、感应式、电动式和电子式;按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分,它们的重要结构和工作原理与接触器基本相同,它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 1. 中间继电器中间继电器中间继电器 中间继电器是用来转换和传递控制信号的元 件。他的输入信号是线圈的通电断电信号,输
出信号为触点的动作。它本质上是电压继电 器,但还具有触头多(多至六对或更多、触 头能承受的电流较大(额定电流5A~10A、 动作灵敏(动作时间小于0.05s等特点。中 间继电器的图形符号如图6.28所示,其文字 符号用KA 表示。 中间继电器的主要技术参数有额定电压、额定 电流、触点对数以及线圈电压种类和规格等。 选用时要注意线圈的电压种类和规格应和控 制电路相一致。 图6.28 6.28 中间继电器的图形符号中间继电器的图形符号 中间继电器的图形符号 2. 2. 电压继电器电压继电器电压继电器是根据电压信号工作的,根据线圈电压的大小来决定触点动作。电压继电器的线圈的匝数多而线径细,使用时其线圈与负载并联。按线圈电压的种类可分为交流电压继电器和直流电压继电器;按动作电压的大小又可分为过电压继电器和欠电压继电器。 对于过电压继电器,当线圈电压为额定值时,衔铁不产生吸合动作。只有当线圈电压高出额定电压某一值时衔铁才产生吸合动作,所以称为过电压继电器。交流过
电气元件电气符号对照表1．按扭SB 2．合闸按扭SBC 3．跳闸按扭SBT 4．复归按扭SBre或SBR 5．试验按扭SBte 6．紧急停机按扭SBes 7．起动按扭SBst 8．自保持按扭SBhs 9．停止按扭SBss 10．控制开关SAC 11．转换开关SAH 12．测量转换开关SAM 13．同期转换开关SAS 14．自动同期转换开关SASC 15．手动同期转换开关SASC 16．自同期转换开关SSA 17．自动开关QA 18．刀开关QK或SN 19．熔断器FU 20．快速熔断器FUhs 21．闭锁开关SAL
22．继电器K 23．电流继电器KA 24．负序电流继电器KAN 25．零序电流继电器KAZ 26．电压继电器KV 27．正序电压继电器KVP 28．负序电压继电器KVN 29．零序电压继电器KVZ 30．时间继电器KT 31．功率继电器KP 32．差动继电器KD 33．信号继电器KS 34．信号冲击继电器KAI 35．继电器KC 36．热继电器KR 37．阻抗继电器KI 38．温度继电器KTP 39．瓦斯继电器KG 40．合闸继电器KCR或KON 41．跳闸继电器KTR 42．合闸继电器KCP 43．跳闸继电器KTP
44．电源监视继电器KVS 45．压力监视继电器KVP 46．电压继电器KVM 47．事故信号继电器KCA 48．继电保护跳闸出口继电器KOU 49．手动合闸继电器KCRM 50．手动跳闸继电器KTPM 51．加速继电器KAC或KCL 52．复归继电器KPE 53．闭锁继电器KLA或KCB 54．同期检查继电器KSY 55．自动准同期装置ASA 56．自动重合闸装置ARE 57．自动励磁调节装置AVR或AAVR 58．备用电源自动投入装置AATS或RSAD 59．信号灯HL 60．光字牌HL或HP 61．警铃HAB或HA 62．合闸接触器KMC 63．接触器KM 64．合闸线圈Yon或LC 65．跳闸线圈Yoff或LT
星三角启动中，空气开关、交流接触器、热继电器如何选型 默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅 星三角降压启动时，启动电流远比满压时启动电流小，理论上讲 是降压启时的三分之一，大约是额定电流的2倍左右。所以电路中三个接触器额定电流规格可以小于满压启动时的数值。根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。没有230A的接触器，所以选择CJ20—250A的接触器。封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。空气开关可以选择400A的 塑料外壳式断路器。在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。各人观点。 断路器、接触器、热继电器选型实例 电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅 一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接 触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。 P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。 断路器的电流=1.3*26=33.8A，应该选取35A
电气常用新旧文字符号对照表
附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池
一、产品用途 QJ系列气体继电器（以下简称继电器），是油浸式变压器所用的一种保护装置，在变压器运行中由于内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，以接通指定的控制回路，并及时发出报警信号或切除信号，从而达到保护变压器的目的。 二、工作原理 变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器浮子下降，当浮子降至某一限定位置时，磁铁使信号接点接通，发出报警信号。若因变压器漏油而使油面降低，同样发出报警信号。当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。
三、技术参数 1、工作温度-30℃~ +95℃ 2、接点容量AC220V 0.3A COSФ≤0.6 DC 220V 0.3A S≤5 ×10 -3S 3、工作特性表一 4、密封性能 继电器充满变压器油，在常温下加压200kpa，持续20分钟无渗漏。 5、绝缘性能表二 6、抗震性能 当振动频率在4~20Hz（正弦波），加速度4g时，继电器不误动作。
四、安装与使用 1、QJ4-25继电器外形及接线图如图A所示；QJ1-50、80 QJ4-50、80继电器外形及接线图如图B 所示，尺寸见表三。 2、继电器安装使用前必须先取出继电器芯子，拆除运输固定用的绑扎带。然后必须经专业的检验 部门检验后方可安装使用。 3、挡板一侧装有弹簧，调节与弹簧连接的调节杆，改变弹簧的长度，可以调整跳闸接点动作的油 流速度（动作流速整定工作应由专业人员在专用流速校验设备上进行）。其余各部件不得随意调动。 4、继电器安装在油浸变压器油箱与储油柜之间的联接管路中，继电器上的箭头必须指向储油柜一 侧。 5、安装完毕后，打开联接管路中的油阀，同时打开气塞排出气体，使继电器内充满变压器油，当 气塞有油排出时关紧气塞。 6、从气塞处打进空气，可以检查“信号”接点动作的可靠性。 7、将探针罩拧下，按动探针，可以检查“跳闸”接点动作的可靠性。
继电器型号大全 一、电路板式继电器 1.型号：4078(JRC?19F)1 2.型号：40982 3.型号：4100F(JRC?21F)2 4.型号：4123(T73)3 5.型号：JQX?14FC3 6.型号：JQX?115FA4 7.型号：JQX?115FB4 8.型号：JQX?145F(JQX?14FL)5 9.型号：JQX?146F(JQX?14FF)5 10.型号：JZC?22F6 11.型号：JZC?32F6 12.型号：JZC?33F7 13.型号：JZC?35F(TV?5)7 14.型号：T90?4115(JQX?15F)8 15.型号：T91?4138(JQX?16F)8 二、通用继电器 1.型号：AS?2P?U9 2.型号：AS?3P?U9 3.型号：G2R?1?S10 4.型号：G2R?2?S10 5.型号：HH52P11 6.型号：HH53P11 7.型号：HH54P12 8.型号：JQX?10F?2Z(JTX?2C)12 9.型号：JQX?10F?3Z(JTX?3C)13 10.型号：JQX?13F?2Z13 11.型号：JQX?13FS?1Z14 12.型号：JQX?53F?2Z14 13.型号：JQX?53F?3Z15 14.型号：LY115 15.型号：LY216 16.型号：LY3(HH63P)16 17.型号：LY4(HH64P)17 18.型号：MK?2P17 19.型号：MK?3P18 20.型号：MY218 21.型号：MY319 22.型号：MY419 23.型号：PT52?S20 24.型号：PT54?S20
25.型号：TYPE55.0221 26.型号：TYPE55.0421 27.型号：TYPE56.0222 28.型号：TYPE56.0422 29.型号：TYPE57.0223 30.型号：TYPE57.0423 31.型号：TYPE58.0224 32.型号：TYPE60.224 33.型号：TYPE60.325 34.型号：TYPE70.225 35.型号：TYPE70.326 三、大功率继电器 1.型号：JQX?12F(JL?6)26 2.型号：JQX?30F27 3.型号：JQX?38A27 4.型号：JQX?38F28 5.型号：JQX?40F?1Z28 6.型号：JQX?40F?2Z29 7.型号：JQX?40FT?2Z29 8.型号：JQX?50F30 9.型号：JQX?52F30 10.型号：JQX?53F?2Z31 11.型号：JQX?53F?3Z31 12.型号：JQX?58F32 13.型号：JQX?59F32 14.型号：JQX?60F33 15.型号：JQX?62?1Z?80A33 16.型号：JQX?62F?1Z?80A34 17.型号：JQX?62F?1Z?120A34 18.型号：JQX?62F?2Z?80A35 19.型号：JQX?80A?1Z35 20.型号：JQX?981F36 四、空调继电器 1.型号：JQX?21F36 2.型号：JQX?37F37 3.型号：JQX?54F37 4.型号：T92(JQX?16FS)38 五、汽车、摩托车继电器 1.型号：411738 2.型号：JD192939 3.型号：RL1539 4.型号：WYLJQ?40140 5.型号：WYLJQ?40240 6.型号：WYLJQ?403(CM6331)41
继电器术语解释及使用指南 我们非常高兴和感谢您选用宏发继电器。在此我们将就产品说明书和继电器的有关事项进行说明，请打开您关注的相关章节。 前言……………………………………P1 一、继电器的一些基本术语…………P2 二、继电器的选用原则………………P7 三、继电器使用上的注意事项………P12 四、失效原因速查表…………………P30 五、订货标记…………………………P31 六、环境保护…………………………P31 前言 继电器是当输入量达到规定条件时，其一个或多个输出量产生预定跃变的元器件。对于电磁继电器、固体继电器和组合式继电器，可简单的理解为：在输入端施加规定的电信号，其输出端接通和断开被控制电路的一种开关。 继电器的分类方式有很多种，宏发采用的是表1的分类方式。 表1 根据继电器的分类，宏发的继电器说明书分为通用继电器分册、汽车继电器分册、固体继电器分册和密封继电器分册。其中通用继电器分册，包括了通讯继电器、和通用继电器，汽车继电器分册包括了汽车继电器和组合式继电器。同时宏发也提供配套继电器的插座，参见插座分册。 本文就电磁继电器的一些基本信息进行说明，同时列出一些电磁继电器的选用原则及使用注意事项。 除非另有说明，一般宏发产品说明书所列参数均是在标准状态下测得的初始值。标准状态是： 1)温度：15℃～35℃； 2)相对湿度：25%～75%； 3)大气压：86kPa～106kPa。 除非另有说明，一般宏发提供的图纸均使用第一象限投影方式，如图1。 图1
一、继电器的一些基本术语 继电器基本术语的排列大致按照宏发产品说明书的布局进行描述，以便于您的参考和对照，分为以下几部分： 1、触点参数(继电器的输出)…………P2 2、性能参数……………………………P3 3、线圈参数(继电器的输入)…………P4 4、安全认证……………………………P4 5、订货标记……………………………P5 6、外形图、接线图和安装孔尺寸……P5 7、性能曲线……………………………P5 8、单稳态、磁保持、极化继电器……P5 1、触点参数： 1.1 触点形式：继电器触点的配对形式，表2给出一组触点对时的配对形式，多组触点可依 此类推。 表2 1.2 接触电阻：指接触的触点间电阻和与触点相连的簧片及引出端的导体电阻之和的总电阻。一般以mΩ表示。 除非说明书中另有说明，一般触点负载小于1A的继电器用6Vd.c.，0.1A测量接触电阻，触点负载大于1A的继电器用6Vd.c.，1A测量接触电阻。 1.3 接触压降：一般指在负载电路中，接触的触点间和与触点相连簧片及引出端上总的电压降。一般以规定电流下的电压降值表示，如50mV(10A下测量)。 1.4触点材料：触点使用的材料，一般以化学式表示，如AgNi表示银镍合金触点。继电器上通常使用的材料，及其特性和适用环境请参见第二章“继电器的选用原则”的1.2条“触点材料”。 1.5 触点额定负载：一般指在一定的规定条件下触点能可靠切换的负载，一般以电压和电流的组合表示。除非另有说明，说明书所列的负载一般为阻性负载。 1.6 最大切换电压：继电器触点所能切换的最大负载电压。一般使用时不要超过此值，否则继电器的寿命会降低。 1.7 最大切换电流：继电器触点所能切换的最大负载电流。一般使用时不要超过此值，否则继电器的寿命会降低。 1.8 最大切换功率：继电器触点所能可靠切换的最大负载，一般对交流以“V A”表示，对直流以“W”表示。
6.2.4 继电器 在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。 继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说，继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。 继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。 继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应
式、电动式和电子式；按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 中间继电器 中间继电器是用来转换和传递控制信号的元件。他的输入信号是线圈的通电断电信号，输出信号为触点的动作。它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。中间继电器的图形符号如图6.28所示，其文字符号用KA表示。 中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。选用时要注意线圈的电压种类和规格应和控制电路相一致。 图6.28 中间继电器的图形符号 2. 电压继电器 电压继电器是根据电压信号工作的，根据线圈电压的大
继电器选型指导 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
单稳态继电器 只有一个稳定状态的一种继电器。当它有规定的输入量(激励量)时改变了其状态，但去除输入量时又恢复到原来状态。 磁保持继电器有两种，一种是单线圈的通过给线圈通正和负直流电压使其切换保持。 一种是双线圈的，给一个线圈通正向直流电压使其动作并保持，给另一个线圈通反向直流电使其释放并保持。 简单的给销售人员说：双线圈磁保持继电器。 就是继电器线圈正常吸合时的工作电压，一般分交流和直流，或者写AC 或DC，具体还有很多电压等级规格，一般在继电器外壳或者线圈接线柱旁边都标有具体数据。 我的电源是DC36V的但是继电器线圈是DC24V的该在继电器上加个什么才可以用 hehe 这个朋友你好,你可以加一个电阻来降压. 那么这个电阻如何选呢? 首先用万用表测量DC24V继电器的电阻.然后选择这个电阻阻值的1/2左右的电阻.(如继电器线圈电阻=2K欧姆,那么就选用1K欧姆的电阻和它串联) 现在我们知道了这个电阻上的分压为12V以及刚才算出的电阻值,那么很容易竟可以算出电阻功率了. (依然如选用串联1K的电阻,功率=(12×12)/1000=0.144瓦,那么选用 1/4瓦的电阻就可以了.)
你明白了吗?呵呵... 你还可以串个12V的稳压管来解决,选择时记得要考虑稳压管的电流参数,最好还要考虑继电器线圈的续流问题(防止断电瞬间烧坏稳压管) 最好加12V稳压二极管，这样稳定，不然电阻可能会对性能有影响 电压线圈和电流线圈分别起什么作用怎样使用这两个线圈 这都是继电器，只是他们检测的信号不一样而已。 电压继电器感测的是主电路中的线路电压变化，线圈并联接入主电路， 触点一般接于控制电路，为执行元件，按吸合电压的大小，可分为过电 压和欠电压继电器，中间继电器等。常用于电力系统的电压保护和控制 电路中。 电流继电器感测的是主电路中的线路电流变化，线圈串联接入主电路， 触点一般接于控制电路，为执行元件。其反映的电流信号，常用的有过 电压和欠电压继电器。常用于电力系统的电流保护和控制电路中。 继电器额定电压是指线圈电压吗?如果有一个5V的继电器，线圈接5V电压，常闭触头接12V电压，这样能行吗 不一定能接，触头主要看回路中的开断和关合能力，会不会引起触头粘连。如果电流小，220V的都可以接。 额定电压实际上就是指线圈的电压。 继电器有线圈额定电压和触点额定电压电流，线圈一定要按线圈电压供电，触头通过的电压电流低于额定值即可。你接的可以用的，只要12V 电流别超额定值即可。 欧姆龙继电器线圈电压问题
DH48S-S 数显循环时间继电器 ■特点和用途 ＊可设定T1，T2两个延时时间，能替代两只时间继电器 ＊能周而复始工作，也能单次执行 ＊采用进口大模专用集成和LED数码管显示 ＊DIN（48×48mm）面板尺寸 ＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大 ＊用于自动化控制系统控制元件之用 技术参数 ＊延时范围：～990H ＊延时控制精度≤%±秒 ＊电源： DC12V，24V AC110V，220V，380V ＊电压范围：额定工作电压85%～110%＊触头容量：AC220V 5A DC30V 5A 阻性＊功耗≤3W ＊机械寿命≥107 ＊电气寿命≥105 ＊环境温度：－10℃～＋50℃ ＊开孔尺寸：45×45mm 时间继电器使用说明 ＊先预置好T1和T2时段，时间及工作方式。 ＊通电后T1开始进行延时，继电器处于不动作状态（释放），当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。 ＊在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。 注意事项 ＊预置好T1和T2时间以后使用。
＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。 ＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。 ＊在较大电流时，请配交流接触器使用 型号: HD48S-2Z 工作电压：AC220V DC24V下 产品说明： 先预置好T1和T2的时段，时间及工作方式．在通电时设定的数值无效，必须接通①③端子秒以上，或断开电源秒以后再接通电源，才能完成设定。即可实现单次循环,也可实现往复循环.如驱动较大电流应与交流接触器配合使用。 工作方式:往复循环延时 触点数量:1组延时触点
PNOZ m1p(ETH) PNOZmulti Modular Safety System Operating Manual — No. 20878-EN-10
Pilz GmbH & Co. KG, Felix-Wankel-Stra?e 2, 73760 Ostfildern, Germany Telephone: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de 1 Contents Contents Page Chapter 1Introduction 1.1Validity of documentation1-1 1.1.1Retaining the documentation1-1 1.2Overview of documentation1-2 1.3Definition of symbols1-3 Chapter 2Overview 2.1Unit structure2-1 2.1.1Scope of delivery2-1 2.1.2Unit features2-1 2.1.3Chip card2-2 2.2Front view2-3 2.2.1PNOZ m1p2-3 2.2.2PNOZ m1p ETH2-3 2.2.3Key2-4 Chapter 3Safety 3.1Intended use3-1 3.1.1System requirements3-1 3.2Safety regulations3-2 3.2.1Use of qualified personnel3-2 3.2.2Warranty and liability3-2 3.2.3Disposal3-2 3.2.4For your safety3-3 Chapter 4Function description 4.1Unit properties4-1 4.1.1Integrated protection mechanisms4-1 4.1.2Operation4-1 4.1.3Block diagram4-1 4.1.4Diagnostics4-2 4.1.5Cascading4-2 4.1.6Safety mat, muting4-2 4.1.7Interfaces 4-3 Chapter 5Installation 5.1General installation guidelines5-1 5.1.1Dimensions5-2 5.2Install base unit without expansion module 5-3 5.3Connecting the base unit and expansion modules 5-4
施耐德电动机接触器与热继电器选型表 序 直接启动星三角启动备注功率断路器 号 接触器热继电器整定值接触器 *2接触器热继电器整定值 10.15C65N 3P D16A LC1-D09M7C LRD04C 0.56A 0.63~1A 20.37C65N 3P D16A LC1-D09M7C LRD06C 1~1.6A 1.1A 30.55C65N 3P D16A LC1-D09M7C LRD07C 1.5A 1.6~ 2.5A 40.75C65N 3P D16A LC1-D09M7C LRD07C 2A 1.6~2.5A 5 1.1C65N 3P D16A LC1-D09M7C LRD08C 2.5~4A 2.8A 6 1.5C65N 3P D16A LC1-D09M7C LRD08C 2.5~4A 3.7A 7 2.2C65N 3P D16A LC1-D18M7C LRD10C 4~6 5.3A 83C65N 3P D16A LC1-D18M7C LRD12C 5.5~87A 9 3.7C65N 3P D16A LC1-D18M7C LRD14C 7~108A
10 5.5C65N 3P D20A LC1-D18M7C LRD16C 9~1312A 117.5C65N 3P D25A LC1-D18M7C LRD21C 12~1815A LC1-D12M7C LC1-D09M7C LRD14C 7~107A 129C65N 3P D25A LC1-D25M7C LRD22C 17~2418A LC1-D18M7C LC1-D09M7C LRD16C 9~139A 1311C65N 3P D32A LC1-D32M7C LRD22C 17~2423A LC1-D18M7C LC1-D09M7C LRD16C 9~1311A 1415NSE100N3P 50A MA LC1-D40M7C LRD33 53C 30A LC1-D25M7C LC1-D12M7C LRD21C 12~1814A 23~32 15 18.5NSE100N3P 50A MA LC1-D25M7C LC1-D12M7C LRD22 17~2518A 1622NSE100N3P 50A MA LC1-D32M7C LC1-D18M7C LRD-32 23~3221A 1730NSE100N3P 50A MA LC1-D38M7C LC1-D18M7C LRD-35 30~3829A 1837NSE100N 3P 100A LC1-D50M7C LC1-D25M7C LRD-33 57 40A MA30~40 1945NSE100N 3P 100A LC1-D65M7C LC1-D38M7C LRD-33 59 47A MA48~65 2055NSE160N 3P 150A LC1-D65M7C LC1-D38M7C LRD-33 59 58A MA48~65 2175NSE160N 3P 150A LC1-D95M7C LC1-D50M7C LRD-33 63 78A MA63~80 2290 NSE250N 3P 220A LC1-D115M7C LC1-D65M7C LRD-43 65 99A
无触点继电器使用说明书 ●产品概述： T系列无触点继电器是采用光电隔离型交流电过零触发技术和直流恒流源技术，主要器件全部采用原装进口，并严格生产检测工艺，确保其高可靠性，产品的主要特点是：防震﹑防潮﹑防腐﹑防爆﹑开关速度快﹑无噪音﹑寿命长﹑无火花，体积小（宽度仅为17mm），带负载能力强,可用于扩展PLC的带负载能力，可以驱动6～16通径的电磁阀和小功率直流电机等感性负载，特别适用于液压系统内控制电磁液压阀，完美地完成用微弱的电压信号控制较大的电流。可广泛应用在建筑陶瓷生产线﹑化工生产﹑机床机械加工﹑灯光控制﹑电加热控制﹑煤炭化工等现场环境恶劣，开关动作频繁的场合使用，是传统电磁式继电器的最佳更新换代产品。 专利号：ZL201520010075.8 ●外形尺寸：
●型谱： ●无触点继电器的特性： 1：无触点继电器内部全部采用贴片工艺生产，采用进口电子器件（无机械触点），增强了抗干扰性能，集成度高，体积小巧，结构紧凑，单片模块化，万能卡规安装，输入输出接线端子异侧排列，便于布线，拆装方便有利于减少控制箱的尺寸，降低成本。 2:集成翼型散热片，完全树脂灌封，焊接在电路板上，耐振动，耐潮湿和灰尘。3:输入输出之间完全隔离，输出端损坏对plc无影响，输入端采用恒流源技术，计算机可以直接控制，电流恒定不随电压的改变而改变（10ma左右）控制端电压适应范围宽涵盖5v，12v，24v。 4：超长使用寿命（可达数年不坏），使设备维护变得省心.
5:响应速度快，最高可达1KHZ，响应速度为纳秒级（电磁式继电器响应速度为 ms级），响应速度超过plc的速度，能准确执行plc的控制指令。提高设备的效 率。 6:通态压降最小0.15vDC ●无触点继电器接线示意图： *TM20D05和T44D05 输入端均采用恒流源电路，驱动电流很小，可以直接由光电开关或接近开关来驱动，当光电开关或接近开关信号线比较长时也能准确触发（电压在3.2-32VDC）。
时间继电器 产品使用说明书西安铁路信号工厂
1 概述 a)产品特点：时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸 时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。 b)主要用途和适用范围：适用于铁路信号电路或其它控制电路中。 c)品种、规格：分为半导体时间继电器和单片机时间继电器。 d)型号的组成及代表意义： J S B（D） X C — 850 线圈电阻 插入式 信号 半导体（单片机） 时间 继电器 e) 使用环境条件 （1）温度：-5℃～+40℃； （2）相对湿度：90%以下（+25℃）； （3）气压：不低于70kPa（相当于海拔高度3000m以下）； f)工作条件 （1）振动：振频不大于15Hz，振幅不大于； （2）工作位置：水平(如图1所示)； （3）周围无引起爆炸危险的有害气体，并应有防尘措施。 2 结构特征及工作原理 继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或单片机延时电路，通过不同的接线，来获得所需的延时，以满足信号电路的需要。 3 产品技术特性 继电器电气特性如表1所示。
各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。按如下公式换算 R 20= ) 20(1-+t R t α 式中：R 20——温度为+20℃时的电阻值，Ω； R t ——环境温度为t 时测得的电阻值，Ω； t ——测量时的环境温度，℃； α——在0℃时被测线圈导体材料的电阻温度系数（铜为 1/℃）。 继电器机械特性见表3所示 表3 继电器机械特性 继电器接点及插座簧片通以电流时的接触电阻应不超过表3的规定。 表4 继电器接触电阻 在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100M Ω。 在气压不低于70kPa 条件下（相当于海拔高度3000m 以下），继电器绝缘耐压应能承受交流正弦
1选用继电器的一般原则 怎样才能正确地选用继电器呢？一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。其次，对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则，从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用继电器。正确选用继电器的原则具体来讲应该是：(1)继电器的主要技术性能，如触点负荷,动作时间参数，机械和电气寿命等,应满足整机系统的要求； (2)继电器的结构型式(包括安装方式)与外形尺寸应能适合使用条件的需要；(3)经济合理。 2选用提纲 为了减少继电器选用中的随意性，提高自主性，选用前应编写选用提纲,一般包括以下要素：(1)气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力。(2)机械应力作用要素振动应力；冲击应力；离心作用及其它。(3)输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压(强电回路)输出隔离因素等。(4)输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等。(5)安装方式要求焊接式、插入式、螺钉式或其它(如导轨式安装等)(6)安全要素阻燃要求；过载能力要求；绝缘抗电水平。(7)筛选要求筛选要求包括筛选的项目、所加应力，监测水平、监测手段、失效判据等。(8)失效率要求与可靠性评估失效判据；失效率评估及置信度。 3选用电磁继电器的一般步聚： 作为选用继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的继电器类型，然后按下列步聚使所选用继电器最适合于规定应用。(1)按照输入的信号确定继电器的种类 不同作用原理或结构特征的继电器，其要求输入的信号的性质是不同的。例如热继电器是利用热效应而动作的继电器；声继电器是利用声效应而动作；而电磁继电器则是由控制电流通过线圈产生的电磁吸力而实现触点开、闭。这就要求使用者首先要按输入信号的性质选择继电器种类。例如反应电压、电流或功率信号时，选用电压、电流或功率继电器；反应脉冲信号或有极性要求时，应选用脉冲、极化继电器等。 在这里，简要地介绍一下电压和电流继电器的区别，以供用户正确选用。从工作原理来讲，二者均属电磁继电器，没有任何区别。但从继电器的设计讲，二者是有区别的。电流继电器磁路系统按IW=C来考虑，即在继电器动作过程中由于衔铁的动作而导致线圈电感发生变化时，也不会影响到回路电流值。该电流是
继电器选型需知-如何选取继电器 在日常工作生产中，继电器有着十分重要的作用。继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。如可以用继电器的触点去接通或断开接触器的线圈。一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。常见的继电器主要有热过载继电器（JR系列继电器），时间继电器（JS系列继电器）和中间继电器（JZ 系列继电器）。接下来讨论下继电器选型的一些注意点。 要用好继电器，正确选型是很重要的，首先必须对被控对象的性质、特点和使用要求有透彻的了解，并进行周密考虑。对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。在此基础上应根据项目实际情况和具体条件，来正确选择继电器。可以参考以下几点： 1.对接点的认识 继电器线圈未带电时处于断开状态的动静接点，称为“常开接点”，反之，则称为“常闭接点”。一个动接点同时与一个静接点常闭而与另一个静接点常开，就称它们为“转换接点”。在同一个继电器中，可以具有一对或数对常开接点或常闭接点(两者也可同时具有)，也可具有一组或数组转换接点。 2.电动机的绝缘等级及结构
由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。同样条件下，绝缘等级越高，过载能力就越强。即使所用绝缘材料相同，但电动机结构不同，在选用继电器时也应有所差异。例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，继电器的整定电流应选为电动机额定电流的60～80%。 3.电动机机的启动电流和启动时间 电动机的启动电流一般为额定电流的5～7倍。对于不频繁启动、连续运行的电动机，在启动时间不超过6s的情况下，可按电动机的额定电流选用继电器。 4.若用热继电器作电动机缺相保护，应考虑电动机的接法 特别指出，当选用热寂电器时，对于Y形接法的电动机，当某相断线时，其余未断相绕组的电流与流过热继电器电流的增加比例相同。一般的三相式热继电器，只要整定电流调节合理，是可以对Y 形接法的电动机实现断相保护的。对于Δ形接法的电动机，其相断线时，流过未断相绕组的电流与流过热继电器的电流增加比例则不同。也就是说，流过热继电器的电流不能反映断相后绕组的过载电流，因此，一般的热继电器，即使是三相式，也不能为Δ形接法的三相异步电动机的断相运行提供充分保护。此时，应选用JR20型或T系列这类带有差动断相保护机构的热继电器。 以上几点就是我们在继电器选型时需要注意的地方，其中一些虽然是针对热继电器，但特于别的继电器一样具有借鉴作用，希望对大家选用合适的继电器有所帮助。
继电器符号名称对照表 符号名称 AJ按钮继电器 BAJ变通按钮继电器 BHJ保护继电器 BJJ报警继电器，闭环检测继电器BQJ闭环切换继电器 BSAJ闭塞按钮继电器 BSJ闭塞继电器 BTJ表示灯调压继电器 CAJ道岔按钮继电器 DAJ调车按钮继电器 DBJ道岔定位表示继电器，断路器报警继电器DBJF定表复示继电器 DCJ定操继电器 DFJ调车发车方向继电器 DGJ道岔区段轨道继电器 DGJF道岔区段轨道复示继电器 DJ灯丝继电器 DJF灯丝复示继电器 DJJ电铃继电器 DMJ倒码继电器
DQJ道岔启动继电器 DSJ灯丝报警继电器 DXJ调信继电器 FAJ非进路按钮继电器FBJ反表继电器，发送报警继电器FBJF反表复示继电器FCFJ发车方向继电器 FCJ反操继电器 FDGJ道岔区段轨道反复示继电器FDJ发车表示灯继电器 FFJ发车辅助继电器FGFJ辅助办理改变运行方向继电器FGPJ发车改频继电器 FJ方向继电器 FKJ辅助开始继电器FKTJ发车开通继电器 FMJ发车电码化继电器FSBJ发车锁闭继电器 FSJ非进路锁闭继电器FUAJ复原按钮继电器 FUJ复原继电器 FXHJ发车信号继电器
FXJ非进路信号继电器，复线继电器FYJ非进路延时继电器FZDJ辅助办理表示灯继电器GDJ轨道停电继电器GDJF轨道停电复示继电器GFFJ改变运行方向辅助继电器GFJ改变运行方向继电器 GJ轨道继电器 GJF轨道复示继电器 GJJ股道检查继电器 GPJ改频继电器 HDJ回执到达继电器 JBJ检查报警继电器 JCAJ挤岔按钮继电器 JCFJ接车方向继电器 JCJ挤岔继电器 JDJ接车表示灯继电器 JFJ接车辅助继电器 JGJ接近轨道继电器 JGJ接近轨道继电器 JMJ接车电码化继电器JQDJ监督区间表示灯继电器
下面是常用电器文字代号YF是防火阀。给你提供些资料，绝对有用。可不可以再追加些分数啊？电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW 连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM 应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C 电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE 发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF 限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监
