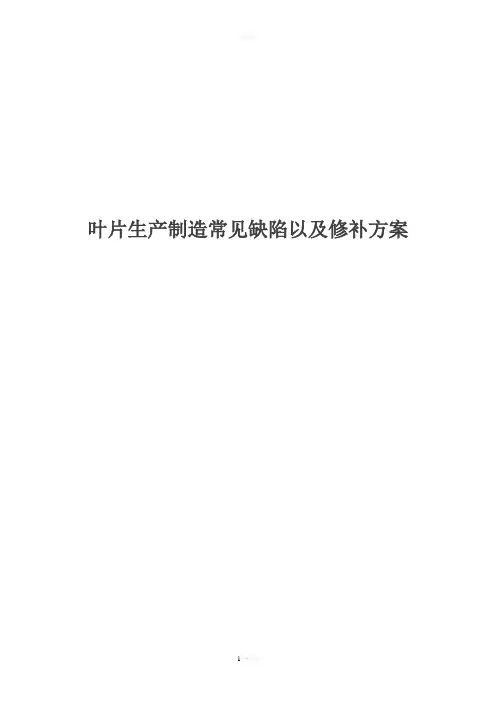

叶片生产制造常见缺陷以及修补方案
摘要
Abstract
第一章风机叶片目前的生产状况以及未来的前景
1.1 陆地风电的发展状况及未来前景
1.2海上风电的发展状况及未来前景
2010年10月21日，上海–从去年9月东海大桥的首批三台3MW海上风机并网发电至今一年有余。由华锐风电提供的这34台3MW风机在2010年6月全部实现了并网发电，中国海上风电发展由此拉开序幕。
根据Frost Sullivan能源电力系统部的研究表明，近五年中国风电行业连年保持着强劲的增长：
以上的综合数据显示，不管是由政府主导的投资还是市场规模的发展都表明中国风电市场正处于高速发展期。海上风电可以说是占尽了天时地利人和，和陆上风电相比，海上风电具有风能资源优质、稳定而丰富，在提供大发电量的情况下，又不会扰乱电网的负载，而这个并网问题又恰恰是陆上风电大规模发展的最大瓶颈。
海上风机的技术难点
虽然海上风机存在着比较明显的优势，但跟陆上风机相比，海上风机也面临着技术难点。这要从设计、施工安装和运行维护过程三个方面去考虑。从设计来说，陆上风机没有诸如海洋上各种环境变化的影响，像频繁的台风、闪电、盐雾等，这些自然环境就会产生比如对防腐蚀的要求。还有就是普通人都会关心的问题——如何固定住巨型的风机？对于风轮直径长达100多米的―大风车‖，如何解决这个陆上风机所不存在的问题。当然，也要考虑到海底输配电系统的建造比陆上拉电网难得多，维修也更复杂。这些困难都阻碍了海上风机大规模稳定运行的进程。
其余的困难就是在地基建设和风机设备、关键零部件上。根据Frost Sullivan咨询公司对行业人士的访谈了解到，国内风机的单机容量基本还处于2.5MW及以下，5MW的尚处于向国外购买技术或收购阶段，国内主要整机企业也依然处于3.0MW的研发阶段。其他关键零部件的国产化程度不高，比如电控系统、整流器、精密轴承等，都和陆上风电一样的情况。
竞价有待规范
中国首个海上风电特许权招标项目开标时，投标企业的价格普遍偏低，并出现了令业内人士
哗然的投标价。其实这是新能源发电所面临的普遍问题，风电是如此，光伏、生物质能同样如此。招投标过程中报价不合理，要从招标方和投标方来看。
从招标方来看，就陆上风电来说，去年年底已经出台了标杆上网电价，价格根据风能资源区定在0.51－0.61元/度。标杆电价的出台通常都在国家多个部委在进行全面、深入的产业链各企业成本盈利的基础上得出的，是能够保证绝大多数供应商获得一定盈利水平的前提下所定的价格。但现在的价格还有很大下降空间，如果现在就提出一个标杆电价，以后再不断去改，对行业波动影响很大。政府的思路是：一方面不会给国家财政带来太大的补贴压力，另一方面又能让产业链的所有企业都看得到希望。
从投标方来看，光伏发电在之前的敦煌项目中已经出现恶性投标价，捣乱市场秩序。海上风电的这个0.6元/度是不是恶性投标价，在没有彻底搞清楚他的成本收益模式前，很难断言到底成本底线在哪里。但新能源之所以会出现这种情况，可能是某些运营商想在市场萌发期采取赔本赚吆喝的策略，砸钱换市场，一方面积累运营经验，另一方面也可以使领先的海上风电场运营业绩获得未来更好的市场份额。毕竟海上风电因技术门槛高，国家自然会在上网电价中给予更高的补贴，无论是抢占市场先机还是追求高利润率，对于风电运营商、整机制造企业和零部件供应商来说都是极具吸引力的。
政府在这方面已经有积极的作为。从《风电行业准入标准》（征求意见稿）中我们得到一个讯息，《标准》提出优先发展海上风电，并规定风机制造能力不低于2.5MW（海上风电不低于3MW机型），这主要是为了规范行业发展秩序，另一方面则是希望从设备上摊低成本。
发展前景乐观
在今年4月份的海上风电特许权项目招标之前，实际并网运行的海上风电项目只有上海东海大桥3×34MW项目。短短一年间，国内前十大风机制造商的海上风机生产基地项目纷纷开始筹资、立项及投产。
此外，我们可以看下国外海上风电的发展。根据Frost Sullivan所发布的《全球风能行业研究报告》显示，截至2009年，欧洲海上风电占全球的99％以上，达到了2100MW。Frost Sullivan预测在2014年全球海上风电装机容量将达到17800MW，市场份额会因德国和美国的海上风电发展而发生较大变化。
虽然中国的陆上和海上风电都存在技术瓶颈、行业规范等问题，但未来的投资前景还是非常
乐观的，这和中国节能减排的指标有关。中国政府提出2020年的单位GDP能耗要在2005年的程度上再降近一半，这是非常艰巨的任务。再看我国新能源的发展，目前以及未来三五年内，只有风力发电是成规模并且产生一定社会经济效应的。从大环境来看，风能产业在未来会得到国家更多的财政支持。
1.3 风电目前面临的困境
1.4 风力发电机组对叶片生产的影响
第二章风机叶片生产制造的常见缺陷
2.1、缺陷分类
在风机叶片生产过程中，由于工艺、制造等原因形成的缺陷，如：外表面的缺陷类型包括：气泡、色差、针眼；壳体、主梁帽的缺陷类型包括：皱褶、浸渍不良、芯材缺损或错位或芯材对接缝隙超出要求的范围；胶接区的缺陷类型包括：胶粘区域出现空洞、粘接厚度超过允许范围、粘接宽度不够；钻孔区的缺陷类型包括：钻孔间隙偏差、叶根螺栓孔中心距离内外缘偏差等。
上述缺陷可以分为可以接受的不需要修复缺陷或者允许修复的缺陷以及不可以接受的应报废或者组织各部门评审缺陷；
2.1可以接受的（不需要修复的）缺陷
2.2不可接受的（不允许修复）缺陷，
2.3修复后可接受的缺陷
除了应该是不允许的缺陷外，其他所有的缺陷应该都是可以修复的缺陷。
3、缺陷的检测与判定
一般通过目视检查、敲击和尺寸测量的方式可以检查出大部份缺陷，对于无法通过以上方式判断，但从其它迹象表面可能存在潜在缺陷的，也可以通过无损探伤的方式检查、判断。
第三章关于叶片修补的标准文件
1.GL - Repair of Components
2.GB/T 1447 纤维增强塑料拉伸性能试验方法(GB/T 1447-2005,ISO 527-4,1997,NEQ)
3.GB/T 1448 纤维增强塑料压缩性能试验方法
4.GB/T 1449 纤维增强塑料弯曲性能试验方法(GB/T 1449-2005,ISO 14125,1998,NEQ)
5.GB/T 1463 纤维增强塑料密度和相对密度试验方法(GB/T 1463-2005,ASTM D 792,1998,NEQ)
6.GB/T 2676 纤维增强塑料树脂不可溶分含量试验方法(GB/T 2576 2005,ISO 308;1994,MOD)
7.GB/T 2577 玻璃纤维增强塑料树脂含量试验方法(GB/T 2577-2005.ISO 1172;1996,MOD)
8.GB/T 2900.53 电工术语风力发电机组(GB/T 2900.53-2001,IEC 60050-415,1999,IDT)
9.GB/T 3354 定向纤维增强塑料拉伸性能试验方法
10.GB/T 3355 纤维增强塑料纵横剪切试验方法
11.GB/T 3356 单向纤维增强塑料弯曲性能试验方法
12.GB/T 3856 单向纤维增强塑料平板压缩性能试验方法
13.GB/T 3951 纤维增强塑料术语
14.GB/T 19001 质量管理体系要求(GB/T 19001-2008,ISO 9001,2008,IDT)
15.GB/T 风力发电机组风轮叶片全尺寸结构试验(gb/t25384-2010,iec特殊61400-23-2001,MOD)
16.GB/T 25427 风力发电机组雷电防护(GB/T 25427-2010,IEC TR 61400-24-2002,MOD)
17.ISO 12944.3 涂料和油漆----用保护涂料进行钢结构防腐第3部分:设计依据
18.ISO 12944.5 涂料与油漆----用保护涂料进行钢结构防腐第5部分:涂料保护系统
19.IEC 61400-1:2005 风力发电机组第1部分:设计要求
第四章常见缺陷的修补方案
常见的缺陷很多,缺陷的大小各有不同,在查看缺陷以后,首先要判断此缺陷是否可以修复,若可以修复,编写修补方案工艺单;若不可修复,编写不可修复的原因,是根据什么文件确认此缺陷不可修复.
4.2 生产制造中常见的可以修复的缺陷的修补方案
4.2.1缺陷修补一般要求
4.2.1.1环境条件
在修复复过程中，环境温度应在16至25 °C间，最大湿度为80%。
4.2.1.2 原材料
尽量采用与生产用的相同的材料；
3.1.3方案的认可
由工艺技术部门在修复前编制修复方案，修复方案包括修复时的环境条件、使用材料、工艺要求等。
3.1.4人员的资质
负责缺陷修复的人员要严格按照修复方案进行修复，在修复过程中质量管理部门负责修复质量的控制，任何的变更必须事前得到技术部门的认可，并如实记录。最终形成的修复报告应由质量管理部门最终签字确认合格。
3.1.5准备
清除缺陷，便于对缺陷做进一步检查。在清除缺陷前应当制定详细的检查方案，防止检查过程造成缺陷的进一步扩大。
修复区域的表面应该彻底打磨，并保持清洁、干燥。
3.1.6工艺要求
修复层应满足固化要求，固化温度和时间按照树脂制造商提供的数据。
3.1.7 资料
所有修复资料应及时存档，便于追溯。
3.2 外表面缺陷的修复
3.2.1表面涂层的缺陷
先将缺陷去除，采用补上涂层；
1）划痕：打磨缺陷，重新涂装，至表面无可见划痕；
2）气泡：打磨缺陷，重新涂装，不允许大于直径3mm气泡存在；
3）色差：打磨缺陷，重新涂装，离叶片3m远无明显色差；
4）针眼：打磨缺陷，重新涂装，离叶片1m远无明显针眼；
5）油漆脱落剥落：打磨缺陷，重新涂装，无可见剥落现象。
3.2.2表面毡层的白斑缺陷
这种缺陷不影响产品结构的完整性，但会对之后的喷漆质量产生影响，砂纸打磨，用腻子刮平。
3.3 壳体上的缺陷
壳体、大梁的缺陷类型包括：皱褶、漏气、包络（干布）、分层、芯材缺损或错位或芯材对接缝隙超出要求的范围；壳体上的缺陷，尤其是FRP铺层中的缺陷会影响到产品结构完整性、安全性。（参考GL）
3.3.1壳体上皱褶、漏气、包络（干布）等的缺陷的修复方法
1）将缺陷从修补区域完全清除，损坏区域的相邻区域打倒角（见图1），倒角的斜度（倒角的长度比上倒角的厚度）根据修补材料的拉伸强度和其与本体间的层间剪切强度计算。计算公式如下：
L=（σ/τ）×t （公式1）
式中：
L—倒角的长度（m）
t—倒角的厚度（m）
σ—修补材料的拉伸强度（Mpa）
τ—修复材料与本体间的层间剪切强度（Mpa）
图1 倒角示意图
2）修复区域尽可能的释放因自重引起的应力，在修复过程中避免震动；
3）采用与生产相同的工艺方法修复，纤维织物按原来的铺放次顺和方向铺设，最外一层修补布比要宽出50mm，覆盖住整个修补区域。如采用手糊的方法，要确保纤维织物有较好的贴服性，纤维织物应浸润良好，最后采用抽真空的方式提高修复层的致密性。
3.3.2夹芯结构缺陷的修复
3.3.2.1壳体外表面上玻璃纤维织物未完全灌透出现的白区，如不影响到叶片的气动外形，可以直接将浸润不良的玻璃纤维布打磨掉，如缺陷的深度不大于3mm，采用手糊的方式，按生产时的铺层修复（见图5），修复层与本体搭接宽度可参照公式1的计算方法。
图5 壳体外表上较浅缺陷的修复
如缺陷的深度大于3mm，或修复造成叶片气动外形的改变，则需按§3.3.1条要求修复。
3.3.2.2芯材缺损或芯材对接缝超出要求范围的修复
将芯材缺损部位或芯材对接缝处的铺层去除掉，填入大小合适的芯材。修复时应注意芯材与邻近面的粘接，对于小块的芯材，可以在芯材表面涂上胶粘剂，对于大面积的芯材，为了保证粘接良好，最好采用真空灌注工艺，一次完成壳体外表面和芯材的修复。
FRP的厚度不超过3mm的，壳体外表面修复方法可参照§3.3.2条要求，超过3mm的，壳体外表面修复方法可参照§3.3.1条要求。
修复尽可能在叶片的内部进行，以免造成叶片气动外形的破坏。如必须在外部进行的，壳体外表面修复方法可参照3.3条要求。
3.4 筋板上的缺陷的修复方法
筋板上出现皱褶、漏气、包络（干布）、分层、芯材缺损或错位或芯材对接缝隙超出要求的范围等的缺陷的修复方法与§3.3相同。
3.5 大梁上的缺陷的修复方法
主梁帽上出现皱褶、漏气、包络（干布）、分层等的缺陷的修复方法与§3.3相同。
3.6 胶接上的缺陷
胶接区的缺陷类型包括：胶粘区域出现空洞、粘接厚度超过允许范围、粘接宽度不够、粘接界面不良、胶粘剂用量过少产生的开裂。
胶接面的缺陷，会影响到产品结构完整性、安全性。
一般来说，前缘出现缺胶或气泡等缺陷，通过糊制前缘外包边加强，并根据情况，可注入胶粘剂填充；腹板出现缺胶或气泡等缺陷，打磨后补胶；缺胶或气泡，后缘，补胶后糊制外包边加强。
3.6.1胶粘区域出现的小的空洞（直径20mm以内）的修复
可以采用向空洞内部注射配制好的树脂胶液的方法修复。
3.6.2粘接厚度超过允许范围的修复
3.6.2.1后缘粘接区
3.6.2.1.1后缘粘接厚度超过允许范围，造成后缘厚度超差，如在超出允许公差3mm以内，采用在SS面端口打磨斜坡的方式使其达到标准值，斜角宽度不超过10mm，检查胶粘剂是否裸露，若胶粘剂裸露则需要多磨掉1mm，然后再补一层1200g/m2[±45]纤维布，宽为50mm，固化后用80目或120目的砂纸打磨平滑。见图2。
图2 后缘厚度超出允许公差3mm以内的修复
3.6.2.1.如果后缘粘接厚度超过允许范围，造成后缘厚度超出允许公差3mm以上，则需根据去除超厚部份造成的损伤大小进行修复，修复在SS面进行。去除
缺陷造成的玻璃钢层和芯材料的损伤，修复的方法可以参照3.3。
3.6.2.2筋板与叶片壳体粘接
将超厚部份打磨掉，然后用手糊的方法补强，补强的宽度和厚度根据原来筋板粘贴角的宽度和厚度决定。补强层与腹板的搭接宽度L按公式1计算，补强层的厚度t是筋板玻璃钢蒙皮厚度的1.5倍，见图3。
图3 腹板与叶片壳体粘接的胶粘剂厚度超厚的修复
3.6.3粘接宽度超过允许范围的修复
3.6.3.1叶片的后缘粘接宽度达不到设计要求
如无法从内部修复，修复方法见3.6.2.1.2条。如可以从内部修复，先将挤出的不规则形状的胶粘剂打磨掉，如不方便打磨的，要将挤出的粘接剂表面尽可能的打磨清理干净，再用胶粘剂塞填出规则形状，再用玻璃钢局部补强，补强的厚度为5mm-6mm，粘接宽度不低于100mm。见图4。
图4 叶片后缘胶粘剂宽度不足的内部修复
3.6.3.2叶片的筋板粘贴角与叶片壳体的粘接宽度达不到设计要求
修复方法参见3.6.2.2条.
3.6.4后缘粘接不良产生的开裂等缺陷的修复
必须将缺陷消除后再修复，修复方法参见3.6.2.1.2条。
3.7 钻孔的缺陷
根据偏差情况对内圆或外圆进行补强，偏差在3mm以内的用手糊补强，在3mm 以上的采用真空灌注补强，补强区域要打磨成梯度进行等强度补强，固化完全后进行修型处理。
第五章常见缺陷在生产制造中如何去避免
针对很多常见的生产缺陷,我们可以在生产制造的尽可能的去避免,缺陷的修补对叶片的整体的质量有一点的影响,在外表美观方面也有不少得影响,所以针对不同的缺陷,给去修补方案的同时也给出如何去避免这些缺陷的场所,尽可能的将源头断绝.
第六章结果与讨论
参考文献
编号：SJXM.QYWK- 清远万科城2.2期项目 混凝土质量缺陷修补专项方案 编制人： 审核人： 批准人： 目录
一、编制说明 (2) 二、工程概况 (2) 三、主要质量缺陷 (3) 四、主要质量缺陷防止措施和修补方案 (3) 一、编制说明 1、编制依据
国家与广东省有关建筑施工与工程验收的规范、标准与规定，含以下规范标准以及其他： b.验收标准 2 处理施工进行编制。 二、工程概况 本工程位于清远市清城区石角镇马头村大坑水库侧，A5#-A8#、2.2期地下室为连体楼，地下三层、地上十层，负三层层高3.600m、负二层层高3.7m、负一层层高5.450m；一至九层层高2.800m，十层层高2.850m。使用功能为住宅、地下停车库；建筑高度29.5m，基底面积1812.92㎡，总建筑面积39486.04㎡，其中地下建筑面积22288.54㎡，地上建筑面积17197.50㎡。结构为框架剪力墙结构，基础形式为独立或联合基础，地基基础采用锤击预应力混凝土管桩，结构梁板为现浇楼盖；地下室底板及地下室外壁抗渗等级P8。 K3#-K4#两栋为地上28层，首层层高3.150m，标准层层高2.800m；基底面积1054.52㎡，
总建筑面积为28926.82㎡；结构为框架剪力墙结构，基础形式为独立或联合基础，地基基础采用锤击预应力混凝土管桩，结构梁板为现浇楼盖。 J1、J2、J3栋配电室，为一层框架结构平房配电室，墙体为加气块砌体隔墙。 三、主要质量缺陷 1、露筋 2、缝隙、夹层 3、缺棱掉角 4、裂缝 5、帐模 6、麻面及孔洞 四、主要质量缺陷防止措施和修补方案 1、露筋 （1）、现象 钢筋混凝土结构内部的主筋、副筋或箍筋等裸露在表面，没有被混凝土包裹。 （2）、原因分析 浇筑混凝土时，钢筋保护层垫块位移，或垫块太少甚至漏放，致使钢筋下坠或外移紧贴模板面外露。 混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。 由于钢筋成型尺寸不准确，或钢筋骨架绑扎不当，造成骨加外形尺寸偏大，局部抵触模板； 结构、构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋。 混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重漏浆。 木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致露筋。 （3）、预防措施 浇筑混凝土，应保证钢筋位置和保护层厚度正确，并加强检查，发现偏差，及时纠正。
j a v a开发常见漏洞及处 理说明 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
J a v a常见漏洞及 处理说明 杨博 本文专门介绍针对javaweb程序常见高危安全漏洞（如：SQL注入、XSS跨站脚本攻击、文件上传）的过滤和拦截处理，确保系统能够安全的运行。 一．SQL注入（SQLInjection） 经分析确认本系统对SQL注入做了相应的过滤处理，可以有效应对SQL注入攻击，确保系统安全。 详细说明： 攻击方式：所谓SQL注入式攻击，就是的输入域或页面请求的查询字符串，欺骗服务器执行恶意的SQL命令。 防御方式：对用户输入或请求进行预验证处理，过滤掉可能造成恶意SQL的字符。 本系统属于政府部门门户网站，用户发布的是新闻动态，不会涉及到学术研究SQL方面的东西，所以本系统采用过滤器的方式对用户输入或请求进行过滤处理，如果输入或请求涉及恶意SQL方面的字符将一律过滤掉，这不会影响用户的使用，同时确保了系统的安全。 系统配置文件web.xml初始化时同时初始化过滤器，过滤器起到全局作用，并设置为针对所有请求。 过滤器AntiSqlInjectionfilter: 二．XSS攻击（DOMXSS、StoredXSS、ReflectedXSS） 经确认本系统已对XSS攻击做了拦截及过滤处理，达到了有效对抗XSS攻击的效果，确保系统的安全。 详细说明： 攻击方式：XSS又称CSS，全称Cross SiteScript，跨站脚本攻击，是Web程序中常见的漏洞，XSS属于被动式且用于客户端的攻击方式，所以容易被忽略其危害性。其原理是攻击者向有XSS 漏洞的网站中输入(传入)恶意的HTML代码，当其它用户浏览该网站时，这段HTML代码会自动执行，从而达到攻击的目的。如，盗取用户Cookie、破坏页面结构、重定向到其它网站等。
桥梁外观缺陷修复方案 省交通科研所在2008年*月**至*月**日对**高速公路*合同段桥梁工程外观质量进行检查，于近期收到桥检报告，项目经理部对桥梁外观存在的质量缺陷进行了归类、分析和总结，并对存在的问题提出了整改方案现汇报如下： 一、修复方案的依据 以桥梁外观检测报告、公路工程质量检验评定标准（JTG F80/1-2004）和公路桥涵设计通用规范（JTG D60-2004）做为桥梁外观缺陷修复的依据。 二、缺陷修复整改领导小组 组长：*** 副组长：***、*** 组员：***、***、***、**** 三、外观缺陷的分类及修复方案 1、裂缝 共44处，主要集中在T梁、小箱梁底板处纵向裂缝和台帽竖向裂缝，缝宽最大0.6mm，最小0.1mm。
空心板梁底裂缝台帽裂缝 成因分析 针对裂缝出现的部位、宽度和走向确定为混凝土收缩裂缝，出现的主要原因是：（1）混凝土的拌和过程中有不均匀现象。存在水灰比过大的问题，水灰比过大，混凝土干缩量增大，易产生干缩裂缝。（2）混凝土养生不到位时白天气温高，气温过高加快了梁体水分的蒸发，致使表面产生干缩裂缝。 整改措施： （1）对于裂缝宽度小于0.15mm的，进行封闭处理，采用以环氧树脂为主体配以多种复合性能的固化剂、改性剂等材料混合而成的高效封闭胶，首先沿裂缝处剔除疏松不实之部位，擦净表面浮灰保持干燥，再按配合比（环氧树脂：固化剂、改性剂=2：1）混合并搅拌均匀，用腻子刮刀等工具涂刮，缺损处填满压实刮平；沿裂缝涂刮时，一般宽度≮5cm、厚度≮3mm,中心部位略厚，刮向两边渐薄。 （2）对于裂缝宽度大于0.15的，采用“毕可法”进行注浆处理。毕可法灌注是采用多点同时低压加压灌注，加压时间一般控制在 10-20分钟，共分为五个步骤进行： 第一步表面处理，用角磨机、凿子、砂纸沿裂缝方向除去表面油污，浮浆等杂物。 第二步布设注胶嘴：根据裂缝情况，用a-64胶布设注胶嘴，每米约3～4个。
成都吾悦广场城市综合体（二标段）工程混凝土质量缺陷修补方案 编制： 审批： 发布日期：2016年月日执行日期：2016年月日
目录 目录 (1) 第一章编制说明 (2) 1.1、编制依据 (2) 1.2、编制审核人员 (2) 1.3、发放范围 (2) 第二章工程概况 (2) 2.1、工程概况 (2) 2.2、质量目标 (2) 第三章混凝土常见质量缺陷 (2) 第四章质量缺陷形成原因 (4) 4.1蜂窝 (4) 4.2麻面 (4) 4.3孔洞 (4) 4.4露筋 (5) 第五章质量缺陷防治措施 (5) 5.1蜂窝防治 (5) 5.2麻面防治 (5) 5.3孔洞防治 (5) 5.4露筋防治 (6) 第六章质量缺陷处理方法 (6) 6.1蜂窝处理方法 (6) 6.2麻面处理方法 (6) 6.3孔洞处理方法 (6) 6.4露筋处理方法 (6)
第一章编制说明 1.1、编制依据 《混凝土结构工程施工质量验收规范》（GB50204-2015） 1.2、编制审核人员 审核人员：邓平 编制人员：刘胥、雷欣 1.3、发放范围 分公司：工程部、技术部 项目部：工程部、技术部、生产经理、技术经理、项目经理 建设单位、监理单位 第二章工程概况 2.1、工程概况 成都吾悦广场城市综合体是由成都新城万博房地产开发有限公司开发的一个高档城市综合体项目。项目地址位于成都市泉驿区龙工北路地铁书房站旁，地理环境优越。本工程分区进行施工，我司承建施工的区域为二标段。该标段由5栋住宅楼（2号楼、7号楼、8号楼、9号楼及10号楼）、多层商业裙楼及地下室组成，其中地下室2层，地上34层（2、7、8、10号楼）或31层（9号楼）。 本工程2号楼、7号楼、8号楼、9号楼及10号楼主体为框剪结构，地下室为框架结构。 2.2、质量目标 主体结构验收一次性通过； 第三章混凝土常见质量缺陷 混凝土本身是一种多相（体积比气相2～5%、液相13%～18%、固相77～85%）,多孔（凝胶孔、层间孔、毛细孔、气泡粗孔和裂缝等）存在内部原生缺陷的不均匀不连续体，另外，
工程质量缺陷处理方案工程名称：凤凰城A组团三期（卡路屯周边地块 棚户区改造）项目10#楼 建设单位：牡丹江市城投置业有限公司 施工单位：黑龙江牡安建设集团有限公司 编制日期：2016 年 6 月15 日
目录 一、工程概况 (3) 二、编制依据 (3) 三、编制目的 (4) 四、主体结构工程质量缺陷及处理方法 (4) 4.1 模板工程 (4) 4.2 钢筋工程 (7) 4.3 混凝土工程 (14) 4.4 砌体工程 (22)
一、工程概况 1、该工程位于黑龙江省牡丹江市新安街以北、牡丹街以南、卡路屯棚户区西南侧，凤凰城A组团三期（卡路屯周边地块棚户区改造）项目10#楼。工程主体为框架剪力墙结构，其主体部位为15层。总建筑面积约为9503.05m2。基础工程为预应力混凝土管桩。基础梁、剪力墙、基础承台C30，一层梁、板砼为C30，二至十五层梁、板砼为C25，外墙为200mm厚非粘土烧结空心砖，加100mm厚苯板，内墙为200mm（100mm）厚非粘土烧结空心砖；门窗工程采用单框三玻塑钢窗。 2、主体部分：本工程采用剪力墙结构。高层部分外墙墙壁为钢筋混凝土承重外墙+100mm厚EPS聚苯板（燃烧等级为B1级），其余填充部分外墙墙壁为空心砖+100mm厚EPS聚苯板。 3、屋面部分：本工程屋面为上人屋面，防水等级为I级，作法为两道1.2厚聚乙烯丙纶高分子卷材防水层，一道1.2厚聚乙烯丙纶高分子卷材隔汽层，保温层为150mm厚聚苯板分两层错缝敷设，屋面排水采用有组织内排水系统。 4、装饰工程：本工程高层部分外墙为浅黄色真石漆外墙涂料，窗口为深咖啡色真石漆外墙涂料；内墙：住宅卫生间、厨房为水泥砂浆墙面，其余内墙部分为混合 砂浆内墙面，刮大白；天棚部分：本工程天棚均为刮大白。 二、编制依据 1、凤凰城A组团三期（卡路屯周边地块棚户区改造）项目10#楼施工图纸 2、《黑龙江省建设工程施工操作技术规程》DB23/T(1621.1-1621.19)-2015 3、《牡丹江市住宅工程质量通病专项治理实施细则》
一、SQL注入漏洞 SQL注入攻击（SQL Injection），简称注入攻击、SQL注入，被广泛用于非法获取网站控制权，是发生在应用程序的数据库层上的安全漏洞。在设计程序，忽略了对输入字符串中夹带的SQL指令的检查，被数据库误认为是正常的SQL指令而运行，从而使数据库受到攻击，可能导致数据被窃取、更改、删除，以及进一步导致网站被嵌入恶意代码、被植入后门程序等危害。 通常情况下，SQL注入的位置包括： （1）表单提交，主要是POST请求，也包括GET请求； （2）URL参数提交，主要为GET请求参数； （3）Cookie参数提交； （4）HTTP请求头部的一些可修改的值，比如Referer、User_Agent等； （5）一些边缘的输入点，比如.mp3文件的一些文件信息等。
SQL注入的危害不仅体现在数据库层面上，还有可能危及承载数据库的操作系统；如果SQL注入被用来挂马，还可能用来传播恶意软件等，这些危害包括但不局限于： （1）数据库信息泄漏：数据库中存放的用户的隐私信息的泄露。作为数据的存储中心，数据库里往往保存着各类的隐私信息，SQL注入攻击能导致这些隐私信息透明于攻击者。 （2）网页篡改：通过操作数据库对特定网页进行篡改。 （3）网站被挂马，传播恶意软件：修改数据库一些字段的值，嵌入网马链接，进行挂马攻击。 （4）数据库被恶意操作：数据库服务器被攻击，数据库的系统管理员帐户被篡改。 （5）服务器被远程控制，被安装后门。经由数据库服务器提供的操作系统支持，让黑客得以修改或控制操作系统。
（6）破坏硬盘数据，瘫痪全系统。 解决SQL注入问题的关键是对所有可能来自用户输入的数据进行严格的检查、对数据库配置使用最小权限原则。通常使用的方案有： （1）所有的查询语句都使用数据库提供的参数化查询接口，参数化的语句使用参数而不是将用户输入变量嵌入到SQL语句中。当前几乎所有的数据库系统都提供了参数化SQL语句执行接口，使用此接口可以非常有效的防止SQL注入攻击。 （2）对进入数据库的特殊字符（'"\<>&*;等）进行转义处理，或编码转换。 （3）确认每种数据的类型，比如数字型的数据就必须是数字，数据库中的存储字段必须对应为int型。 （4）数据长度应该严格规定，能在一定程度上防止比较长的SQL注入语句无法正确执行。
桥梁缺陷整改修复方案 桥梁常规缺陷修复项目主要内容有裂缝修补、掉块（露筋）处理、支座更换及其它缺陷修复。根据桥梁外观检查报告中的缺陷，按照国家现行相应加固技术规范，根据省高指历次对此类缺陷修复的指导意见，结合我司以往对类似桥梁结构常规缺陷修复经验，对本合同段桥梁常规缺陷处理采用如下修复方案。 第一章缺陷修复方案 一、裂缝缺陷处理 1、承重构件 1）对于梁体纵向裂缝缝宽≤0.15mm的微裂缝，采用封闭胶封闭处理。缝宽>0.15mm的裂缝，先采用毕可法（即恒压灌注法）进行注胶处理，再横向（相对于裂缝走向）粘贴一层碳纤维布。要求纤维布长度从缝隙两端方向各延伸0.50m，宽度从裂缝两侧方向各延伸 0.25m。马蹄部位的碳纤维布应包至与腹板交接处。 2）对于梁体腹板竖向裂缝、梁体翼缘板横向裂缝并延伸至腹板、T梁马蹄侧面竖向裂缝，对缝宽≤0.15mm裂缝，采用封闭胶封闭处理，并横向（相对于裂缝走向）加粘贴一层碳纤维布进行处理；对缝 宽>0.15mm的裂缝，先采用“毕可法”进行注胶处理，加贴三层碳纤维布进行处理（先横后纵再横）。 2、非承重结构 对于非承重结构部位的裂缝，缝宽≤0.15mm裂缝，采用封闭胶封闭处理；对缝宽>0.15mm的裂缝，采用“毕可法”进行注胶处理。
二、混凝土表体缺陷修复 对于混凝土的空洞、露筋、蜂窝、麻面、砼剥落、砼掉块等缺陷，根据缺陷大小及影响程度进行修复。 1、在露筋、麻面、砼剥落、砼掉块单块面积较小（≤0.1m2）对砼整体性影响较小的，用锤子、钎子等工具把剥离、破损的混凝土和外露钢筋周边的混凝土进行剔凿，对露筋进行除锈处理，清洁创口，再用高强度复合砂浆进行填补。 2、砼空洞、蜂窝缺陷 1）清除松散砼后，内部无空洞、蜂窝的，对露筋进行除锈处理，清洁创口，用掺加高强度复合砂浆进行修补。 2）清除松散砼后，内部仍有空洞、蜂窝的，对露筋进行除锈处理，清洁创口，再根据情况用高强度复合砂浆进行修补，注重新旧砼的结合及强度，并预留注浆孔灌注结构胶封闭，须小心清除松散砼，特别是内部砼，以确保修复过程中结构安全。 3、对部分掉块、露筋、露波纹管、蜂窝麻面等较严重的缺陷，采用高强度复合砂浆进行修复，并对其粘贴碳纤维布补强。碳纤维布粘贴后均应在纤维布外表涂刷保护层以防老化，并要求外表颜色尽量与桥梁砼原色一致。 1）对于掉块、露筋单块面积>0.1m2（主要是承重结构），沿主筋方向加贴一层300g碳纤维布，其长度均为沿主筋方向向外各延伸0.25m，两侧向外至少延伸0.25m。 2）对于空洞、蜂窝等缺陷宽度≤0.5m（主要是承重结构）的沿
混凝土质量缺陷修补方案 一、编制依据 1、北录庄大郭村花李庄社区合村并城项目工程施工设计图纸； 2、北录庄大郭村花李庄社区合村并城项目施工组织设计； 3、混凝土结构工程施工质量验收规范GB50204-2011； 4、高层建筑混凝土技术规程JGJ3-2010； 二、编制范围 北录庄大郭村花李庄社区合村并城项目商务办公楼混凝土工程的缺陷处理。 三、概述 本工程现阶段已全面展开施工，在混凝土施工中难免会出现一些混凝土的缺陷问题，为保证混凝土成品的质量和外观，必须在混凝土浇筑过程采取预防和补救措施。 四、混凝土缺陷 4.1混凝土缺陷的分类及产生缺陷的原因 4.1.1 麻面 麻面是混凝土表面局部出现缺浆粗糙或有小凹坑、麻点、气泡等，形成粗糙面，但混凝土表面无钢筋外露现象。 其主要原因是：(1)模板表面粗糙或粘附硬水泥浆垢等杂物未清理于净，拆模时混凝土表面被粘坏；(2)模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；(3)模板拼缝不严，局部漏浆；(4)模板隔离刑涂刷不均匀，局部漏刷或失效，混凝土表面与模板粘结造成麻面；(5)混凝土振捣不实，气泡未排出，停在模板表面形成麻点。 4.1.2 蜂窝 蜂窝就是混凝土结构局部疏松，骨料集中而无砂浆，骨料间形成蜂窝状的孔穴。 其主要原因是：(1)混凝土拌和不均，骨料与砂浆分离；(2)混凝土配合比不当或砂、石子、水泥材料加水量不准，造成砂浆少、石子多；(3)卸料高度偏大，料堆周边骨料集中而少砂浆，未作好平仓；(4)模板破损或模板缝隙未堵严，造成漏浆；(5)混凝土未分层下料，振捣不充分，或漏振，或振捣时间不够，未达到返浆的程度。 4.1.3 露筋 钢筋混凝土结构的主筋、副筋或箍筋等裸露在表面，没有被混凝土包裹。 其主要原因是：(1)浇注混凝土时，钢筋垫块位移,或垫块漏放，致使钢筋下坠或外移紧贴模板面外露；(2)混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重露浆；(3)混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋,使钢筋位移,造成露筋；(4)木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱，掉角，导致露筋；(5)骨料粒径偏大，振捣不充分，混凝土于钢筋处架空造成钢筋与模板间无混凝土。 4.1.4 孔洞 钢筋混凝土结构中有较大的孔洞，或蜂窝较大，钢筋局部或全部裸露。 其主要原因是：(1)振捣不充分或未振捣而使混凝土架空，特别是在仓面的边角和拉模筋、架立筋较多的部位容易发生；(2)混凝土中包有水或泥土。
六安南屏苑公租房Ⅱ标段工程混凝土工程质量缺陷处理方案 江西建工第一建筑有限责任公司 2013年11月25日
砼质量缺陷处理方案 一、工程概况 六安南屏苑公租房Ⅱ标段工程位于六安市南屏路与东望路交口东北角，7栋楼（1#、4#、5#、8#、9#、13#、14#楼），建筑面积60390平方米，地上18层，层高2.9m，本工程结构体系为剪力墙结构，筏板基础； 工程名称：南屏苑公租房Ⅱ标段工程 建设单位：六安市城市建设投资有限公司 设计单位：安徽省建筑科学研究设计院 勘察单位：六安市建筑勘察设计院 监理单位：安徽省至泽建设咨询有限公司 施工单位：江西建工第一建筑有限责任公司 本工程均为筏板式基础，主体为剪力墙结构。钢筋砼结构施工时蜂窝、麻面、孔洞及烂根等质量缺陷很可能会出现，防患于未然是做好工程的关键。 二、砼产生质量缺陷的现象、原因及预防措施 混凝土缺陷主要表现为以下几项：麻面、漏筋、蜂窝、孔洞、烂根、酥松脱落、缝隙夹层、缺棱掉角、松顶、表面不平整、剪力墙位移倾斜、墙梁表面凹凸鼓胀、预埋铁件空鼓等。 1、麻面： 现象：混凝土表面局部缺浆粗糙，或有小凹坑，无钢筋外露。 原因：1）模板表面粗糙或清理不干净；2）脱模剂涂刷不均匀或局部漏刷；3）模板接缝拼接不严，浇筑砼时缝隙漏浆。4）振捣不密实，砼中的气泡未排出一部分气泡停留在模板表面。 预防：1）模板表面清理干净，不得粘有干硬性水泥等物；2）浇筑砼前，应用清水湿润模板，不留积水，严密拼接模板缝隙3）脱模剂须涂刷均匀，不得漏刷。4）砼须按操作规程分层均匀振捣密实，严防漏振，每层砼均应振捣至汽泡派出为止。 2、蜂窝： 现象：混凝土局部酥松，砂浆少，石子多，石子间出现空隙，形成蜂窝状的孔洞。 原因：1）混凝土配合比不准确或骨料计量错误；2）混凝土搅拌时间短，没有拌合均匀，混凝土和易性差，振捣不密实；3）浇筑砼时，下料不当或一次下料过多，没有分段分层
网站主要漏洞及解决方法参考指南 近期，黑客恶意攻击事件频发，其主要利用肉鸡、跳板隐藏攻击源对网站进行发散式攻击，在获取网站控制权后，预埋后门程序，定期进行攻击篡改，安全风险不容忽视。 一、黑客组织攻击网站的主要手法 经对黑客攻击使用的漏洞进行分析，均属于常见公开漏洞，漏洞利用程序可从网上下载获得，且操作简单。主要有以下四种常见手法。 （一）利用Struts2框架漏洞入侵服务器实施攻击。2013年6月底，“阿帕奇”开源社区发布了用于搭建网站的应用框架“Strut s”第2版本，该版本存在安全漏洞。攻击者利用这些漏洞远程执行了网站服务器系统命令，获取了服务器控制权，进而可直接对网站页面实施篡改。由于该权限较高，攻击者可在服务器上留有“后门”，即使网站重新搭建，还可利用服务器“后门”恢复网站控制权。 （二）利用SQL注入类漏洞实施攻击。网站使用了带有缺陷的程序对数据库进行操作，攻击者利用这些漏洞，精心构造数据库访问命令，获取网站后台控制权，提交隐秘包含可修改数据库数据的恶意程序，进而对网页实施篡改。 （三）利用网页编辑器类漏洞实施攻击。部分网站为方便用 1
户在网页内排版图文，专门安装了FCKeditor、eWebEditor等网页编辑程序，部分低版本的程序存在安全漏洞。攻击者利用这些漏洞，在攻击过程中修改了网站登录口令，从而向网站上传携带攻击程序的文件，并激活执行，获取网站后台管理权，进而实施网页篡改行为。 （四）利用网站模板类漏洞实施攻击。部分网站使用了DeD eCMS、KesionCMS、qiboCMS等模板进行网站建设，这些模板中的低版本均存在不同程度的程序设计缺陷。攻击者利用这些漏洞，修改网站默认管理员登录口令，提交具备操作修改网站页面功能的恶意程序，进而获取网站系统管理权，实施网页篡改行为。 二、常见漏洞的解决办法 对于常见的系统和软件漏洞，可以在互联网上下载网站漏洞扫描工具进行安全检测和扫描，一般的扫描工具均可以发现S truts2、SQL注入等常见安全漏洞。常见漏洞的修复方法也比较简单，可通过系统的软件升级，更新程序等方法进行解决。以下介绍了常见的解决办法，供参考。 （一）Struts2漏洞解决办法。到官网下载最新的jar包进行升级。 （二）SQL注入类漏洞攻击的检测方式。SQL注入漏洞攻击检测分为入侵前的检测和入侵后的检测。入侵前的检测，可以通过手工方法，也可以利用SQL注入类漏洞扫描工具软件。检测的目的是为预防SQL注入漏洞攻击。入侵后的检测，主要是针 2
桥梁交工检测缺陷共性问题整改修复方案 一、梁体及T梁梁体非结构裂缝封闭处理 1、对非预应力现浇箱梁及箱梁、T梁梁体不是梁底横向、腹板竖向和翼缘板纵向的裂缝，对裂缝宽度≤0.15mm的，采用封缝胶封闭处理；对裂缝宽度>0.15mm的，采用“毕可法”先灌注结构胶后，再横向加贴一层300 g/ m2碳纤维布（垂直裂缝的方向）。 2、对翼缘板与腹板纵向裂缝，应分清对结构影响大小。对结构影响不大的浅表裂缝，原则对裂缝宽度＜0.1mm者，封缝胶封闭处理；≥0.1mm者采用“毕可法”注胶封闭处理。 3、对梁板结构裂缝粘贴碳纤维布原则，纤维布的长度应从裂缝尖端向外延伸各1米、宽度最小为0.5米（即裂缝两侧各向外延伸0.25米）。对裂缝处于梁板底部的，应视病害大小加贴一至三层碳纤维布，T梁马蹄部分碳纤维布应横向包裹至与腹板交界处。 二、梁板局部砼掉块、空洞露筋、蜂窝露筋缺陷 1、单块面积小于0.1m2（对砼整体性影响较小）的。对露筋进行除锈处理，清洁创口，并用结构胶进行填补。 2、单块面积大于0.1m2。对露筋进行除锈处理，清洁创口，用结构胶或环氧砂浆进行填补，并沿主筋方向加贴一层300g/ m2碳纤维布。
三、梁板局部砼松散、空洞露波纹管缺陷 1、清除松散砼后，内部无空洞、蜂窝的，对露筋进行除锈处理，清洁创口，用结构胶或环氧细石砼进行填补，并按以下的第3点要求加贴碳纤维布。 2、清除松散砼后，内部仍有空洞、蜂窝的，对露筋进行除锈处理，清洁创口，用结构胶进行填补，并预留注浆孔灌注结构胶封闭，最后按以下的第3点要求加贴碳纤维布。须小心清除松散砼，特别是内部砼，以确保修复过程中结构安全。 3、贴碳纤维布原则及技术指标：清除松散砼后，缺陷宽度小等于0.5m的，沿波纹管方向加贴一层300 g/ m2碳纤维布；清除松散砼后，缺陷宽度大于0.5m的或该缺陷边缘0.5m范围内有类似缺陷的，沿波纹管方向加贴三层300 g/ m2碳纤维布（沿波纹管先纵后横再纵），原则碳纤维布四周超出处理范围，且不小于0.50m，对T梁漏波纹管者，贴碳纤维布应将马蹄部分横向包裹至顶。 四、支座相关缺陷 1、支座不密贴处理。 （1）固结墩盖梁顶钢板与梁底钢板不密贴：四周按设计要求焊接封闭后注满结构胶。 （2）支座上钢板与梁底钢板不密贴：将梁体稍微顶升后，四周用结构胶封闭后注满结构胶。 （3）支座与上钢板不密贴、支座与垫石不密贴、支座下钢
质 量 缺 陷 修 补 方 案 编制: 审核: 审批：
目录 一、工程概况及修补总则 (2) 二、修补作业依据及验收规范 (2) 三、修补组织机构 (2) 四、修补前准备工作 (3) 五、具体修补方案 (3) 六、工艺注意事项 (8) 七、质量、安全保证措施 (9) 质量缺陷修补方案
一、工程概况及修补总则 项目部对管理楼质量缺陷修补处理总原则是不隐蔽，端正思想，仔细分析其成因，正确对待，妥善处理。混凝土外观缺陷主要存在结构部位为柱、内墙、楼板表面，混凝土缺陷形式主要表现在表面颜色不均匀、蜂窝麻面、表观微裂纹、表面脚印、露筋、表面破损等质量通病，砌筑问题主要是构造柱顶端漏植筋、墙顶未塞缝、墙体砌筑外观较差等，根据不同的缺陷形式及不同结构部位分析其生成原因，给出合理的解决办法，对已经产生的缺陷进行处理。 二、修补作业依据及验收规范 1、我部作业人员的技术总结及施工经验； 2、《建筑工程施工质量验收统一标准》GB50300-2001 3、《砼结构工程施工质量验收规范》GB50204-2002 4、《建筑施工手册》第四版； 5、《砌体工程施工质量验收规范》GB50203-2002 三、修补组织机构 项目经理部成立以项目经理为组长，总工为副组长的质量缺陷修补领导小组，组员由工程部、质量部及技术部组成。各职能部门充分发挥主观能动性，对质量缺陷修补过程中出现的问题及时解决。项目经理部和搅拌站要成立相应的实施小组，由各区工长、搅拌站试验室负责人为主要负责人负责质量缺陷修补，组织和领导所属管辖范围内的施工修补和管理工作，其组员由技术人员和管理人员担任，负责技术支持和指导实施方面的工作。成立专业
1.将当前的WEB服务升级到最高版本。 数据库升级到最稳定的本版。 如：Tomcat 升级到当前最稳定的版本。 根据项目实际情况：如WCM项目用tomcat7最稳定则升级到tomcat7最稳定版本7.0.104。 2.根据TRS拓尔思的fix文档手册进行升级。 如WCM需要升级到WCM7fix408版本。 3.常见的跨站攻击问题： http://action路径+?searchword= 如 前端去除特殊字符即可： function replaceStr(value) { var pattern = new RegExp("[!@%^&*()+='\\[\\]<>/?\\\\]") var result = ""; if (value == null || value == '' || typeof(value) == undefined) { return result; }else{ for (var i = 0; i < value.length; i++) { result = result + value.substr(i, 1).replace(pattern, ""); } return result; } } 后台如果如用的TRSServer 1. 摘自Server手册，TRS检索表达式中有四类语法符号： 1. 第一类符号：‘(’、‘)’、‘[’、‘]’、‘，’、‘/’、‘@’、‘=’、‘>’、‘<’、‘!’、‘&’、‘*’、‘^’、‘-’、‘+’。 2. 第二类符号：‘ADJ’、‘EQU’、‘PRE’、‘AND’、‘XOR’、‘NOT’、‘OR’、‘TO’、insert ,select ,delete ,update , sleep , like ，空格、函数名。 3. 第三类符号：模糊匹配符‘%’、‘?’。 4. 第四类符号：单引号‘’’和转义符‘\’。 import java.util.ArrayList; import java.util.List;
桥梁缺陷处理方案 编写： 校对： 审核： 2012年4月29日 桥梁缺陷处理方案 一、概况 ****************标进行桥梁外观缺陷检查中，检查出桥梁的主要病害有：砼掉块、露筋、露波纹管等；支座不密贴、支座悬出、偏位、支座防尘罩未安装、临时支座未拆除及支座螺栓顶住钢板等缺陷；盖梁裂缝、顶部堆积施工垃圾等。根据本标段四座桥梁检测报告内容未发现影响结构安全问题的较大缺陷。 二、主要工程项目施工内容 本次桥梁维修工程的项目内容有：①支座处理：包括支座不密贴处理、支座悬出、偏位处理、支座防尘罩未安装处理、临时支座未拆除等处理；②裂缝处理：盖梁、T梁翼缘板和腹板处裂缝处理。③梁体掉块露筋、露波纹管处理：包括T梁梁体、横隔板的砼掉块、露筋、露波纹管等处理。我部在认真阅读本工程设计图纸和相关资料并进行现场勘踏的基础上，结合以往高速公路整改施工经验，提出科学合理的桥梁整改施工方案。
1、支座处理 ⑴支座旁砼堆积或砼顶梁底处理 在浇筑水泥的施工过程中，由于疏忽造成零星水泥漏浆，堆积在墩柱面上，部分支座及梁体受到影响。此时需要用电镐、冲击钻等工具，将砼块敲散清除出墩面，保持梁体及支座自由活动的空间；如果遇到大面积砼漏浆，并把支座完全包裹、或将梁体与墩柱完全粘结在一起，需由业主、监理及项目部等相关单位协商会诊后，确定处理方案另行处理。 ⑵支座防尘罩安装 防尘罩的作用是将滑动支座与周围环境隔离，使之保持整洁，滑动面不会受到污染而影响滑动效果。 防尘罩的安装视现场情况确定，若防尘罩脱落，直接将钢压条用螺丝旋紧即可；若钢板预留有钢压条的螺丝孔，则需要将橡胶板贴于上钢板上，再安装钢压条；若是没有安装防尘罩，其支座上钢板也没有预留孔，比较简单的方法是用铁丝将橡胶板捆扎在上钢板上即可。本方案就暂按此方法操作。 支座防尘罩安装前先清理台面上的垃圾及支座钢板上的铁锈、尘土、砂石等，接着小型空压机将支座橡胶面上及钢板附近的铁锈、尘土等吹净，保证四氟板支座的滑动；然后将橡胶条沿着支座上下钢板的四周紧紧围绕一圈，并在交接处重叠10cm以上的长度；最后用用铁丝将橡胶皮捆扎在上钢板上。这样既保证了灰尘、砂石不会跑道支座钢板上，又保证支座有足够的自由活动空间。 ⑶梁体顶升支座处理
工程质量缺陷处理方案 工程名称：凤凰城A组团三期（卡路屯周边地块 棚户区改造）项目10#楼 建设单位：牡丹江市城投置业有限公司 施工单位：黑龙江牡安建设集团有限公司 编制日期：2016 年 6 月15 日
目录 一、工程概况 (3) 二、编制依据 (3) 三、编制目的 (3) 四、主体结构工程质量缺陷及处理方法 (4) 4.1 模板工程 (4) 4.2 钢筋工程 (7) 4.3 混凝土工程 (14) 4.4 砌体工程 (22)
一、工程概况 1、该工程位于黑龙江省牡丹江市新安街以北、牡丹街以南、卡路屯棚户区西南侧，凤凰城A组团三期（卡路屯周边地块棚户区改造）项目10#楼。工程主体为框架剪力墙结构，其主体部位为15层。总建筑面积约为9503.05m2。基础工程为预应力混凝土管桩。基础梁、剪力墙、基础承台C30，一层梁、板砼为C30，二至十五层梁、板砼为C25，外墙为200mm厚非粘土烧结空心砖，加100mm 厚苯板，内墙为200mm（100mm）厚非粘土烧结空心砖；门窗工程采用单框三玻塑钢窗。 2、主体部分：本工程采用剪力墙结构。高层部分外墙墙壁为钢筋混凝土承重外墙+100mm厚EPS聚苯板（燃烧等级为B1级），其余填充部分外墙墙壁为空心砖+100mm厚EPS聚苯板。 3、屋面部分：本工程屋面为上人屋面，防水等级为I级，作法为两道 1.2厚聚乙烯丙纶高分子卷材防水层，一道1.2厚聚乙烯丙纶高分子卷材隔汽层，保温层为150mm厚聚苯板分两层错缝敷设，屋面排水采用有组织内排水系统。 4、装饰工程：本工程高层部分外墙为浅黄色真石漆外墙涂料，窗口为深咖啡色真石漆外墙涂料；内墙：住宅卫生间、厨房为水泥砂浆墙面，其余内墙部分为混合砂浆内墙面，刮大白；天棚部分：本工程天棚均为刮大白。 二、编制依据 1、凤凰城A组团三期（卡路屯周边地块棚户区改造）项目10#楼施工图纸 2、《黑龙江省建设工程施工操作技术规程》DB23/T(1621.1-1621.19)-2015 3、《牡丹江市住宅工程质量通病专项治理实施细则》 三、编制目的 工程施工中时常发生各种质量缺陷，我公司本着对于质量缺陷要提倡预防为主
桥梁外观缺陷修复方案集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
关于桥梁外观缺陷修复方案的通知 中铁十七局海沧隧道接线工程项目经理部: 2013年11月10日我办对海沧隧道海沧端接线工程合同段主线桥已施工的桥梁工程外观质量进行检查，对桥梁外观存在的质量缺陷进行了归类、分析和总结，并对存在的问题提出 了整改方案现通知如下: 在混凝土施工过程中，不论现场管理水平如何，混凝土结构的施工都不可能在非常理想的条件下进行，往往会由于种种原因造成混凝土外观质量缺陷，或者是结构型式的特殊，或者是气候条件的恶劣，或者是施工方法、施工工艺的不规范等等，一般情况下，很容易在混凝土结构的浇筑过程中或刚刚施工完不久产生表面缺陷。混凝土结构的表面缺陷大致可以归纳为七个方面：表面颜色不均匀、表面脚印及不平整部分、蜂窝麻面、孔洞、露筋、表面破损、表观微裂纹，不管是哪一种表面缺陷，都会对混凝土结构的外观质量带来不利的影响。所以找到混凝土结构产生表面缺陷的内因，在施工中有针对性的采取治理措施，对既有的缺陷加以必要的修复处理，以提高结构的外观质量;对尚未施工的部份,避免重复出现上述缺陷。 一、修复方案的依据 以桥梁外观检测情况、公路工程质量检验评定标准（JTGF80/1-2004）和公路桥涵设计通 用规范（JTGD60-2004）做为桥梁外观缺陷修复的依据。 二、外观缺陷的分类及修复方案 1、表面颜色不均匀修补（包括表面锈蚀处理） 影响混凝土表面颜色发生变化的原因很多，比如原材料的种类、施工配合比、混凝土的养护条件、混凝土的振捣情况、脱模剂的使用情况、模板的表面结构、模板的吸附性能等，都会使混凝土表面颜色发生能够变化，混凝土结构表面的锈迹也是常见影响混凝土颜 色的一个因素。
********工程 砼 质 量 缺 陷 修 补 方 案 编制单位： 编制人： 编制时间：
目录 一、工程概况 (4) 二、混凝土结构外观缺陷分类 (4) 三、关于混凝土结构缺陷处理程序： (5) 四、混凝土结构外观一般缺陷修整： (5) 4.1、混凝土结构外观一般缺陷修整 (5) 4.2、混凝土结构外观严重缺陷修整 (5) 4.3、混凝土结构尺寸偏差 (6) 五、混凝土产生质量缺陷的现象、原因及预防措施 (6) 5.1、麻面 (6) 5.2、蜂窝 (6) 5.3、孔洞 (6) 5.4缺棱掉角 (7) 5.5露筋 (7) 5.6烂根 (7) 5.7疏松脱落 (8) 5.8外形尺寸偏差通病 (8) 六、混凝土质量缺陷具体修补方案 (8) 6.1、麻面 (8) 6.2、漏筋 (8) 6.3、蜂窝 (8) 6.4、孔洞 (9) 6.5、烂根 (9) 6.6、酥松脱落 (9)
6.7、缝隙、夹层 (9) 6.8、缺棱掉角 (9) 6.9、表面不平整 (9) 6.10、剪力墙位移倾斜 (9) 6.11、凹凸、鼓胀 (10) 6.12、采用细石混凝土具体修补步骤 (10) 七、混凝土质量通病预防控制管理措施 (10) 八、文明施工 (11)
***工程混凝土缺陷处理方案 一、工程概况 ***工程位于张家港保税区中港南路东侧，勤政路西侧，南临镇山路，本工程占地面积47537平方米，总建筑面积为150766.6平方米，本工程由两栋办公塔楼和三层裙房组成，西侧塔楼A和东侧塔楼B 均为31层，建筑高度139.50米。裙房有三栋，分别为裙房A、裙房B、裙房C、均为三层，建筑高度19.60米。地下一层为停车库和设备用房,结构形式为混凝土框架+核心筒结构。 本工程的主要特点是地下车库面积较大，外墙超长，裙房与主楼交接部位有高低差，吊模较多；裙房柱子尺寸大、核心筒剪力墙高，混凝土施工时结构的蜂窝、麻面、孔洞、烂根等质量缺陷很可能会出现，防患于未然及处理好混凝土的质量通病是做好主体结构工程施工的关键，根据混凝土结构施工中可能出现的质量问题，编制此方案。 二、混凝土结构外观缺陷分类 以下所述混凝土外观缺陷分类主要参考《混凝土结构施工规范》——50666-2011中8.9章关于“混凝土缺陷修整”及《建筑施工手册》——第四版10章“混凝土工程”有关内容。混凝土结构外观缺陷可分为尺寸偏差缺陷和外观缺陷。尺寸偏差缺陷和外观缺陷可分为一般缺陷和严重缺陷。混凝土结构截面尺寸偏差超出规范规定，但尺寸偏差对结构性能和使用功能未构成影响时，属于一般缺陷；而尺寸偏差对结构性能和使用功能构成影响时应属于严重缺陷。 混凝土结构外观缺陷分类表： 序 号 名称现象严重缺陷一般缺陷 1 漏筋 构件内钢筋未被混凝土 包裹而外露 纵向受力钢筋有 漏筋 其他钢筋有少量漏 筋 2 蜂窝 混凝土表面缺水泥砂浆 而形成石子外露 构件主要受力部 位有蜂窝 其他部位有少量蜂 窝 3 孔洞 混凝土中孔穴深度和长 度均超过保护层厚度 构件主要受力部 位有孔洞 其他部位有少量孔 洞 4 夹渣混凝土中有杂物且超过构件主要受力部其他部位有少量夹
工程质量问题处理方案 导读：工程质量事故具有复杂性、严重性、可变性和多发的特点。因此，应加强质量风险分析，及早制定对策和措施，重视工程质量事故的防范和处理，避免已发生的质量问题和质量事故进一步恶化和扩大。 1、工程质量问题 1.1成因 由于建筑工程工期较长，所用材料品种复杂；在施工过程中，受社会环境和自然条件方面异常因素的影响；使生产的工程质量问题表现形式千差万别，类型多种多样。这使得引起工程质量问题的成因也错综复杂，往往一项质量问题是由于多种原因引起。虽然每次发生质量问题的类型各不相同，但是通过对大量质量问题调查与分析发现，其发生的原因有不少相同之处，归纳其最基本的因素主要有 以下几方面： （1）违背建设程序； （2）违反法规行为； （3）地质勘察失真； （4）设计差错； （5）施工与管理不到位； （6）不合格的原材料、制品及设备； （7）自然环境因素；
（8）使用不当。 1.2成因分析方法 由于影响工程质量的因素众多，一个工程质量问题的实际发生，既可能因设计计算和施工图纸中存在错误，也可能因施工中出现不合格或质量问题，也可能因使用不当，或者由于设计、施工甚至使用、管理、社会体制等多种原因的复合作用。要分析究竟是哪种原因所引起，必须对质量问题的特征表现，以及其在施工中和使用中所处的实际情况和条件进行具体分析。分析方法很多，但其基本步骤和要领可概括如下。 （1）基本步骤。①进行细致的现场研究，观察记录全部实况，充分了解与掌握引发质量问题的现象和特征。②收集调查与问题有关的全部设计和施工资料，分析摸清工程在施工或使用过程中所处的环境及面临的各种条件和情况。③找出可能生产质量问题的所有因素。分析、比较和判断，找出最可能造成质量问题的原因。④进行必要的计算分析或模拟实验予以论证确认。 （2）分析要领。分析的要领是逻辑推理法，其基本原理是：①确定质量问题的初始点，即所谓原点，它是一系列独立原因集合起来形成的爆发点。因其反映出质量问题的直接原因，而在分析过程中具有关键性作用。②围绕原点对现场各种现象和特征进行分析，区别导致同类质量问题的不同原因，逐步揭示质量问题萌生、发展和最终形成的过程。③综合考虑原因复杂性，确定诱发质量问题的起源点即真正原因。工程质量问题原因分析是对一堆模糊不清的事物和现象客观属性和联系的反映，它的准确性和管理人员的能力学识、经验和态度有极大关系，其结果不单是简单的信息描述，而是逻辑推理的产物，其推理可用于工程质量的事前控制。 2、工程质量事故处理方案的确定
国内外黑客组织或者个人为牟取利益窃取和篡改网络信息，已成为不争的事实，在不断给单位和个人造成经济损失的同时，我们也应该注意到这些威胁大多是基于Web网站发起的攻击，在给我们造成不可挽回的损失前，我们有必要给大家介绍几种常见的网站漏洞，以及这些漏洞的防范方法，目的是帮助广大网站管理者理清安全防范思绪，找到当前的防范重点，最大程度地避免或减少威胁带来的损失。 1、SQL语句漏洞 也就是SQL注入，就是通过把SQL命令插入到Web表单递交或输入域名或页面请求的查询字符串，最终达到欺骗服务器执行恶意的SQL命令，比如先前的很多影视网站泄露VIP会员密码大多就是通过WEB表单递交查询字符暴出的，这类表单特别容易受到SQL注入式攻击。 有效防范手段：对于SQL注入问题的一般处理方法是账户最小权限原则。以下几种方法推荐使用： 对用户输入信息进行必要检查 对一些特殊字符进行转换或者过滤 使用强数据类型 限制用户输入的长度 需要注意：这些检查要放在server运行，client提交的任何东西都是不可信的。使用存储过程，如果一定要使用SQL语句，那么请用标准的方式组建SQL 语句。比如可以利用parameters对象，避免用字符串直接拼SQL命令。当SQL 运行出错时，不要把数据库返回的错误信息全部显示给用户，错误信息经常会透露一些数据库设计的细节。 2、网站挂马 挂马就是在别人电脑里面(或是网站服务器)里植入木马程序，以盗取一些信息或者控制被挂马的电脑做一些不法的勾当(如攻击网站，传播病毒，删除资料等)。网页挂马就是在网页的源代码中加入一些代码，利用漏洞实现自动下载木马到机器里。网站挂马的形式可分为框架挂马、数据库挂马、后台挂马、服务器挂马以及其他形式的挂马方式。 有效防范手段：要防止网站被挂马，可以采取禁止写入和目录禁止执行的功能，这两项功能相组合，就可以有效地防止 ASP木马。此外，网站管理员通过FTP上传某些数据，维护网页时，尽量不安装asp的上传程序。这对于常被ASP 木马影响的网站来说，会有一些帮助。当然是用专业的查杀木马工具也是不错的防护措施。
