《工程材料力学性能》课后答案 机械工业出版社 2008第2版 第一章 单向静拉伸力学性能 1、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 2、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 3、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 4、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 5、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 6、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。 【P32】 答： 212?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τ max 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σ b 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度 【P51 P60】。 （6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位面积所承受
实验一 低碳钢及铸铁的拉伸试验 一、实验目的 1、通过拉伸破坏试验观察、分析低碳钢和铸铁的拉伸过程，比较其机械性能。 2、测定材料的强度指标和塑性指标。 二、实验设备 1、WEW-600屏显万能材料试验机或WE-B600液压万能材料试验机 2、千分尺、游标卡尺、直钢尺 三、试样的制备 一般拉伸试样由三部分组成，即工作部分、过渡部分和夹持部分。工作部分必须保持光滑均匀以确保材料表面的单向应力状态。均匀部分的有效工作长度L 0称做标距，d 0、A 0分别代表工作部分的直径和面积,它们的 关系规定为L 0= k 0A 。为了使各种材料试件的尺寸和形状按国家统一规定，取试件直径d 0=10mm 标距L 0=10d 0或L 0=5d 0。 四、实验原理及方法 常温下的拉伸实验可以测定材料的弹性模量E 、屈服极限σs 、强度极限σb 、延伸率δ和断面收缩率Ψ等力学性能指标，这些参数都是工程设计的重要依据。 1、低碳钢弹性模量E 的测定 由材料力学可知，弹性模量是材料在弹性变形范围内应力与应变的比值，即 E=εσ 因为σ=P /A, ε=ΔL/L 0，所以弹性模量E 又可表示为 E=L A PL 0 ? 式中： E —材料的弹性模量，σ —应力，ε —应变，P —实验时所施加的载荷 A —以试件直径的平均值计算的横截面面积，L 0—引伸仪标距 ΔL —试件在载荷P 作用下，标距L 0段的伸长量。 可见在弹性变形范围内，对试件作用拉力P ，并量出拉力P 引起的标距内伸长ΔL ，即可求得弹性模量E 。
实验时，如使用WEW-600屏显万能材料试验机，它采用电子测量技术，由计算机对数据进行处理，屏幕显示试验力和变形。 如使用WE-B600液压万能材料试验机，拉力P 值由试验机读数盘示出，标距L 0=50mm （不同引伸仪标距不同），试件横截面面积A 可算出，只要测出标距段的伸长量ΔL ，就可得到弹性模量E 。 在弹性变形阶段内试件的变形很小，标距段的变形（伸长量ΔL ）需用放大倍数为200倍的球铰式引伸仪来测量。为检验载荷与变形之间的关系是否符合胡克定律，并减少测量误差，实验时一般用等增量法加载，即把载荷分成若干个等级，每次增加相同的载荷ΔP ，逐级加载。为保证应力不超出弹性范围，以屈服载荷的70%-80%作为测定弹性模量的最高载荷n P 。此外，为使试验机夹紧试件，消除试验机构的间隙等因素的影响，对试件应施加一个初始载荷P 0（本实验中P 0=2.0KN ）。 实验过程中，从P 0到 n P 逐级加载，载荷的每级增量均为ΔP 。对应着每级载荷P i ，记录相应的伸长i L ?，1+?i L 与i L ?之差即为变形增量()i L ??，它是p ?引起的变形（伸长） 增量。在逐级加载中，如果得到的 ()i L ??基本相等，则表明ΔL 与P 为线性关系，符合虎克定理。完成一次加载过程，将得到P i 和i L ?的一组数据，按平均法计算弹性模量，即 ()L A L P E ??????=0200其中[]()i n i L n L ∑=??=??11为变形增量的 平均值；200为测量变形的放大倍数。 2、 屈服极限σs 、强度极限σb 的测定 测定弹模后继续加载使材料到屈服阶段，进入屈服阶段时，载荷常有上下波动，其中较大的载荷称为上屈服点，较小的称为下屈服点。一般用第一个波峰的下屈服点表示材料的屈服载荷P S ，它所对应的应力为屈服极限σs 。 屈服阶段过后，材料进入强化阶段，试件又恢复了承载能力。载荷达到最大值P b 时，试件某一局部的截面明显缩小，出现“颈缩”现象。这时载荷迅速下降，试件即将被拉断，这时所示的载荷即为破坏载荷P b ，它所对应的应力叫强度极限σb 。 即 0A P s s = σ， 0A P s s =σ 其中20041d A π=，0d 为最小直径。 3、 延伸率δ和断面收缩率Ψ的测定
金属材料力学性能最常用的几项指标 硬度是评定金属材料力学性能最常用的指标之一。 对于金属材料的硬度，至今在国内外还没有一个包括所有试验方法的统一而明确的定义。就已经标准化的、被国内外普通采用的金属硬度试验方法而言，金属材料硬度的定义是:材料抵抗另一较硬材料压入的能力。硬度检测是评价金属力学性能最迅速、最经济、最简单的一种试验方法。硬度检测的主要目的就是测定材料的适用性，或材料为使用目的所进行的特殊硬化或软化处理的效果。对于被检测材料而言，硬度是代表着在一定压头和试验力作用下所反映出的弹性、塑性、强度、韧性及磨损抗力等多种物理量的综合性能。由于通过硬度试验可以反映金属材料在不同的化学成分、组织结构和热处理工艺条件下性能的差异，因此硬度试验广泛应用于金属性能的检验、监督热处理工艺质量和新材料的研制。金属硬度检测主要有两类试验方法。一类是静态试验方法，这类方法试验力的施加是缓慢而无冲击的。硬度的测定主要决定于压痕的深度、压痕投影面积或压痕凹印面积的大小。静态试验方法包括布氏、洛氏、维氏、努氏、韦氏、巴氏等。其中布、洛、维三种测试方法是最长用的，它们是金属硬度检测的主要测试方法。而洛氏硬度试验又是应用最多的，它被广泛用于产品的检测，据统计，目前应用中的硬度计70%是洛氏硬度计。另一类试验方法是动态试验法，这类方法试验力的施加是动态的和冲击性的。这里包括肖氏和里氏硬度试验法。动态试验法主要用于大型的及不可移动工件的硬度检测。 1.布氏硬度计原理 对直径为D的硬质合金压头施加规定的试验力，使压头压入试样表面，经规定的保持时间后，除去试验力，测量试样表面的压痕直径d，布氏硬度用试验

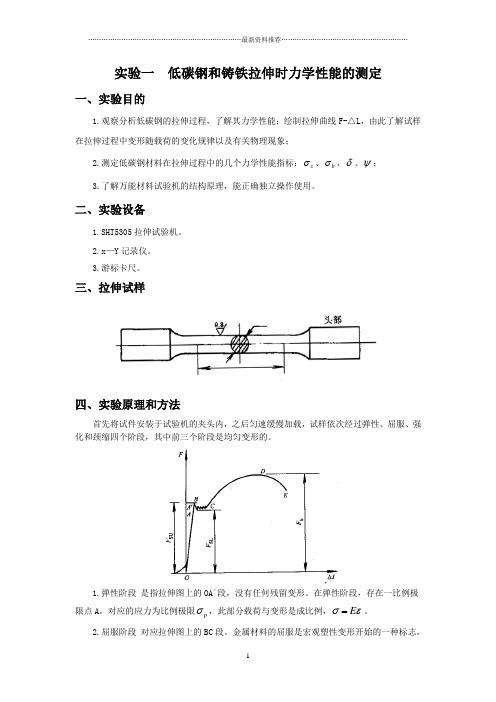

实验一 低碳钢和铸铁的拉伸实验 一、实验目的要求 １．测定低碳钢的流动极限S σ、强度极限b σ、延伸率δ、截面收缩率ψ和铸铁的强度极 限b σ。 ２．低碳钢和铸铁在拉伸过程中表现的现象，绘出外力和变形间的关系曲线（L F ?-曲 线）。 ３．比较低碳钢和铸铁两种材料的拉伸性能和断口情况。 二、实验设备和仪器 CMT5504/5105电子万能试验机、游标卡尺等 图1-1 CMT5504/5105电子万能试验机
三、拉伸试件 金属材料拉伸实验常用的试件形状如图所示。图中工作段长度l 称为标距，试件的拉伸变形量一般由这一段的变形来测定，两端较粗部分是为了便于装入试验机的夹头内。 为了使实验测得的结果可以互相比较，试件必须按国家标准做成标准试件，即d l 5=或d l 10=。 对于一般板的材料拉伸实验，也应按国家标准做成矩形截面试件。其截面面积和试件标距关系为A l 3.11=或A l 65.5=，A 为标距段内的截面积。 低碳钢拉伸 铸铁拉伸 图1-2 拉伸试件
四、实验原理和方法 1．低碳钢拉伸实验 低碳钢试件在静拉伸试验中，通常可直接得到拉伸曲线，如图1—3所示。用准确的拉 σ-曲线。首先将试件安装于试验机的夹头内，之后匀速缓伸曲线可直接换算出应力应变ε 慢加载(加载速度对力学性能是有影响的，速度越快，所测的强度值就越高)，试样依次经过弹性、屈服、强化和颈缩四个阶段，其中前三个阶段是均匀变形的。 图1-3 低碳钢拉伸曲线 OA段，没有任何残留变形。在弹性阶段，载荷与变形 (1) 弹性阶段是指拉伸图上的' 是同时存在的，当载荷卸去后变形也就恢复。在弹性阶段，存在一比例极限点A，对应的应σ，此部分载荷与变形是成比例的。 力为比例极限 p (2) 屈服阶段对应拉伸图上的BC段。金属材料的屈服是宏观塑性变形开始的一种标志，是由切应力引起的。在低碳钢的拉伸曲线上，当载荷增加到一定数值时出现了锯齿现象。这种载荷在一定范围内波动而试件还继续变形伸长的现象称为屈服现象。屈服阶段中一个重要的力学性能就是屈服点。低碳钢材料存在上屈服点和下屈服点，不加说明，一般都是指下 F，即试件发生屈服而力首次下降前的最屈服点。上屈服点对应拉伸图中的B点，记为 SU F，是指不计初始瞬时效应的屈服阶段中的最小力值，注意这里的大力值。下屈服点记为 SL 初始瞬时效应对于液压摆式万能试验机由于摆的回摆惯性尤其明显，而对于电子万能试验机或液压伺服试验机不明显。
常用材料性质参数 材料的性质与制造工艺、化学成份、内部缺陷、使用温度、受载历史、服役时间、试件尺寸等因素有关。本附录给出的材料性能参数只是典型范围值。用于实际工程分析或工程设计时,请咨询材料制造商或供应商。 除非特别说明,本附录给出的弹性模量、屈服强度均指拉伸时的值。 表 1 材料的弹性模量、泊松比、密度和热膨胀系数 材料名称弹性模量E GPa 泊松比V 密度 kg/m3 热膨胀系数a 1G6/C 铝合金-79 黄铜 青铜 铸铁 混凝土（压 普通增强轻质17-31 2300 2400 1100-1800
7-14 铜及其合金玻璃 镁合金镍合金( 蒙乃尔铜镍 塑料 尼龙聚乙烯 2.1-3.4 0.7-1.4 0.4 0.4 880-1100 960-1400 70-140 140-290 岩石(压 花岗岩、大理石、石英石石灰石、沙石40-100 20-70 0.2-0.3 0.2-0.3 2600-2900 2000-2900 5-9 橡胶130-200 沙、土壤、砂砾钢
高强钢不锈钢结构钢190-210 0.27-0.30 7850 10-18 14 17 12 钛合金钨木材（弯曲 杉木橡木松木11-13 11-12 11-14 480-560 640-720 560-640 1 表 2 材料的力学性能 材料名称/牌号屈服强度s CT MPa 抗拉强度b CT
MPa 伸长率 5 % 备注 铝合金LY12 35-500 274 100-550 412 1-45 19 硬铝 黄铜青铜 铸铁( 拉伸HT150 HT250 120-290 69-480 150 250 0-1 铸铁( 压缩混凝土(压缩铜及其合金 玻璃
工程力学实验报告 实验名称： 试验班级： 实验组号： 试验成员： 实验日期：
一、试验目的 1、测定低碳钢的屈服点 σ，强度极限bσ，延伸率δ，断面收缩率ψ。 s 2、测定铸铁的强度极限 σ。 b 3、观察低碳钢拉伸过程中的各种现象（如屈服、强化、颈缩等），并绘制拉伸曲线。 4、熟悉试验机和其它有关仪器的使用。 二、实验设备 1．液压式万能实验机； 2．游标卡尺 三、设备简介 万能试验机简介 具有拉伸、压缩、弯曲及其剪切等各种静力实验功能的试验机称为万能材料试验机，万能材料试验机一般都由两个基本部分组成； 1、加载部分：利用一定的动力和传动装置强迫试件发生变形，从而使试件受到力的作用，即对试件加载。 2、测控部分：指示试件所受载荷大小及变形情况。 四、实验原理 低碳钢和铸铁是工程上最广泛使用的材料，同时，低碳钢试样在拉伸试验中所表现出的变形与抗力间的关系也比较典型。低碳钢的整个试验过程中工作段的伸长量与荷载的关系由拉伸图表示。做实验时，可利用万能材料试验机的自动绘图装置绘出低碳钢试样的拉伸图即下图中拉力F与伸长量△L的关系曲线。需要说明的是途中起始阶段呈曲线是由于试样头部在试验机夹具内有轻微滑动及试验机各部分存在间隙造成的。大致可分为四个阶段： σe
（1）弹性阶段（Ob段） 在拉伸的初始阶段，ζ-ε曲线（oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。线性段的最高点则称为材料的比例极限（ζ p ），线性段的直线斜率即为材料的弹性摸量E。 线性阶段后，ζ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全 消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζ e ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。 （2）屈服阶段（bc段） 超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极 限（ζ s ）。 当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。 （3）强化阶段（ce段） 经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。 若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。 在硬化阶段应力应变曲线存在一个最高点，该最高点对应的应力称为材料的 强度极限（ζ b ），强度极限所对应的载荷为试件所能承受的最大载荷F b 。 （4）局部变形阶段（ef段） 试样拉伸达到强度极限ζ b 之前，在标距范围内的变形是均匀的。当应力增 大至强度极限ζ b 之后，试样出现局部显著收缩，这一现象称为颈缩。颈缩出现
静拉伸试验 一、实验目的 1、测45#钢的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 2、测定铝合金的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 3、观察并分析两种材料在拉伸过程中的各种现象。 二、使用设备 微机控制电子万能试验机、0.02mm 游标卡尺、试验分化器 三、试样 本试样采用经过机加工直径为10mm 左右的圆形截面比例试样，试样成分分别为铝合金和45#，各有数支。 四、实验原理 按照我国目前执行的国家 GB/T 228—2002标准—《金属材料 室温拉伸试验方法》的规定，在室温1035℃℃的范围内进行试验。将试样安装在试验机的夹头当中，然后开动试验机，使试样受到缓慢增加的拉力（一般应变速率应≤0.1m/s ），直到拉断为止，并且利用试验机的自动绘图装置绘出材料的拉伸图。 试验机自动绘图装置绘出的拉伸变形L ?主要是整个试样，而不仅仅是标距部分的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素，由于试样开始受力时，头部在头内的滑动较大，故绘出的拉伸图最初一段是曲线。 塑性材料与脆性材料的区别： （1）塑性材料： 脆性材料是指断后伸长率5%δ≥的材料，其从开始承受拉力直至试样被拉断，变形都比较大。塑性材料在发生断裂时，会发生明显的塑性变形，也会出现屈服和颈缩等现象； （2）脆性材料： 脆性材料是指断后伸长率5%δ<的材料，其从开始承受拉力直至试样被拉断，变形都很小。并且，大多数脆性材料在拉伸时的应力—应变曲线上都没有明显的直线段，几乎没有塑性变形，在断裂前不会出现明显的征兆，不会出现屈服和颈缩等现象，只有断裂时的应力值—强度极限。 脆性材料在承受拉力、变形记小时，就可以达到m F 而突然发生断裂，其抗拉强度也远远 小于45钢的抗拉强度。同样，由公式0m m R F S =即可得到其抗拉强度，而根据公式，10 l l l δ-=。 五、实验步骤 1、试样准备 用笔在试样间距0L （10cm ）处标记一下。用游标尺测量出中间横截面的平均直径，并且测出试样在拉伸前的一个总长度L 。 2、试验机准备：
实验编号2 低碳钢和铸铁的拉伸实验 低碳钢和铸铁拉伸试验 概述 常温，静载下的轴向拉伸试验是材料力学实验中最基本，应用最广泛的实验。通过拉伸试验，可以全面地测定材料地力学性能，如弹性、塑性、强度、断裂等力学性能指标。弹性模量E是表征材料力学性能中弹性的重要指标之一，它反映了材料抵抗弹性变形的能力。这些性能指标对材料力学地分析计算、工程设计、选择材料和新材料开发都有极其重要的作用。 二、实验目的 1、测定低碳钢的下屈服点δSL 、抗拉强度δb、断后伸长率δ、断面收缩率ψ 2、验证虎克定律，测定低碳钢的弹性模量E 3、测定铸铁的抗拉强度δb 4、观察分析两种材料在拉伸过程中的各种现象 5、学习自动绘制σ—ε曲线及微机控制电子万能实验机、电子引伸计的 操作 三、实验设备和仪器 1、微机控制电子万能实验机(IOT) 2、游标卡尺 3、低碳钢和铸铁圆形拉伸试样 四、实验原理 1、低碳钢拉伸 低碳钢拉伸实验过程分四个阶段： (1)、弹性阶段OE在此阶段中的OP段拉力和伸长成正比关系，表明钢材的应力和应 变为线性关系。完全遵循虎克定律δ= Eε，故点P的应力δP称为材料的比例极限。 如图1-1所示，当应力继续增加达到材料的弹性极限δ E 对应的E点时，应力和应变间的关系不再是线性关系，但变形仍然是弹性的，即卸除拉力后变形完全消失，工程上对弹性极限和比例极限不严格的区分它们。 (2)、屈服阶段ES,当应力超过弹性极限到达S点时，应变有明显的增加，而应力 先是下降，然后作微小的波动，在σ—ε曲线上出现锯齿形线段。这种应力基本保持不变，而应变显著增加的现象，称为屈服。在屈服阶段内的最高应力和最低应力分别称为上屈服极限和下屈服极限。上屈服极限的数值与试样形状、加载速度等因素有关，一般不稳定。下屈服极限则有比较稳定的数值，能够反应材料的性能。通常把下屈服极限称为屈服极限或屈服点，用δSL来表示。屈服应力是衡量材料强度的一个重要指标。其计算公式为δSL=F S L/A O
§8-4 材料在拉伸与压缩时的力学性能 一、材料力学性能的概念 结构构件或机械零件总是由某一种材料制作的。例如，土木工程结构中常用混凝土、砖石、钢材或木材作为构件材料；机械设备常用金属（通常是钢）作为一个零件的材料。之所以选择某种特定的材料，一个重要的原因是，这种材料的力学性能能够满足工程实际的需要。当然，经济性和其他方面的功能性也是选择材料的重要依据。 材料的力学性能又称材料的机械性能，属于材料物理性能的一个重要部分，是材料在力（或应力）的作用下所表现出来的变形与破坏方面的性质，具体包括弹性变形、塑性变形、蠕变、断裂、疲劳、硬度等一系列的性能。 材料的力学性能是由材料内部的微观结构决定的。研究材料内部的微观结构与材料的力学性能之间的关系，这属于材料学的研究范畴，材料力学一般不作研究。但是，材料的某些力学性能指标，却是材料力学讨论强度、刚度和稳定性问题的起点，因此，有必要理解这些指标的含义和了解其获取方法。 材料力学中最为常用的材料力学性能指标包括：①强度指标——屈服极限和强度极限；②弹性常数——弹性模量、切变模量和泊松比。另有断裂韧度及疲劳极限等指标将在以后作出解释。 二、低碳钢的拉伸试验（GB/T 228-2002） 由于金属材料在各类工程中较为常用，低碳钢作为一种常用金属材料又可以在其关于拉伸的力学性能测试中很好的展示屈服极限、强度极限、弹性模量等力学性能指标的概念和获取方法，以下将按国家标准《GB/T 228-2002 金属材料室温拉伸试验方法》中规定的程序，简要描述低碳钢（Q235A级碳素结构钢，参见国家标准《GB/T 700-2006 碳素结构钢》）的拉伸试验过程及其主要结果。
低碳钢和铸铁拉伸压缩实验报告 摘要：材料的力学性能也称为机械性质，是指材料在外力作用下表现的变形、破坏等方面的特性。它是由试验来测定的。工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。 关键字：低碳钢 铸铁 拉伸压缩实验 破坏机理 一．拉伸实验 1. 低碳钢拉伸实验 拉伸实验试件 低碳钢拉伸图 在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：
低碳钢拉伸应力-应变曲线 （1）弹性阶段（Ob段） 在拉伸的初始阶段，ζ-ε曲线（Oa段）为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。线性段的最高点则称为材料的比例极限（ζ p ），线性段的直线斜率即为材料的弹性摸量E。 线性阶段后，ζ-ε曲线不为直线（ab段），应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全 消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζ e ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。 （2）屈服阶段（bc段） 超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极 限（ζ s ）。 当材料屈服时，如果用砂纸将试件表面打磨，会发现试件表面呈现出与轴线成45°斜纹。这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。 （3）强化阶段（ce段） 经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。 若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线（如d-d＇斜线），其斜率与比例阶段的直线段斜率大致相等。当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。 在硬化阶段应力应变曲线存在一个最高点，该最高点对应的应力称为材料的 强度极限（ζ b ），强度极限所对应的载荷为试件所能承受的最大载荷F b 。 （4）局部变形阶段（ef段） 试样拉伸达到强度极限ζ b 之前，在标距范围内的变形是均匀的。当应力增 大至强度极限ζ b 之后，试样出现局部显著收缩，这一现象称为颈缩。颈缩出现后，使试件继续变形所需载荷减小，故应力应变曲线呈现下降趋势，直至最后在f点断裂。试样的断裂位置处于颈缩处，断口形状呈杯状，这说明引起试样破坏的原因不仅有拉应力还有切应力。 （5）伸长率和断面收缩率 试样拉断后，由于保留了塑性变形，标距由原来的L变为L1。用百分比表示的比值 δ=（L1-L）/L*100% 称为伸长率。试样的塑性变形越大，δ也越大。因此，伸长率是衡量材料塑性的指标。 原始横截面面积为A的试样，拉断后缩颈处的最小横截面面积变为A1，用百分比表示的比值
试验一 金属材料的拉伸与压缩试验 1.1概 述 拉伸实验是材料力学实验中最重要的实验之一。任何一种材料受力后都要产生变形，变形到一定程度就可能发生断裂破坏。材料在受力——变形——断裂的这一破坏过程中，不仅有一定的变形能力，而且对变形和断裂有一定的抵抗能力，这些能力称为材料的力学机械性能。通过拉伸实验，可以确定材料的许多重要而又最基本的力学机械性能。例如：弹性模量E 、比例极限R p 、上和下屈服强度R eH 和R eL 、强度极限R m 、延伸率A 、收缩率Z 。除此而外，通过拉伸实验的结果，往往还可以大致判定某种其它机械性能，如硬度等。 我们以两种材料——低碳钢，铸铁做拉伸试验，以便对于塑性材料和脆性材料的力学机械性能进行比较。 这个实验是研究材料在静载和常温条件下的拉断过程。利用电子万能材料试验机自动绘出的载荷——变形图，及试验前后试件的尺寸来确定其机械性能。 试件的形式和尺寸对实验的结果有很大影响，就是同一材料由于试件的计算长度不同，其延伸率变动的范围就很大。例如： 对45#钢：当L 0＝10d 0时（L 0为试件计算长度，d 0为直径），延伸率A 10＝24~29%，当L 0＝5d 0时，A 5＝23~25%。 为了能够准确的比较材料的性质，对拉伸试件的尺寸有一定的标准规定。按国标GB/T228-2002、GB/P7314-1987的要求，拉伸试件一般采用下面两种形式： 图1.1 1. 10倍试件； 圆形截面时，L 0＝10d 0 矩形截面时，L 0＝11.3 0S 2. 5倍试件 圆形截面时，L 0＝5d 矩形截面时, L 0＝5.65 0S =π0 45S d 0——试验前试件计算部分的直径； S 0——试验前试件计算部分断面面积。 此外，试件的表面要求一定的光洁度。光洁度对屈服点有影响。因此，试件表面不应有刻痕、切口、翘曲及淬火裂纹痕迹等。 1.2拉伸实验 一、实验目的： 1．研究低碳钢、铸铁的应力——应变曲线拉伸图。 2．确定低碳钢在拉伸时的机械性能（比例极限R p 、下屈服强度R eL 、强度极限R m 、延伸率A 、断面收缩率Z 等等）。 3. 确定铸铁在拉伸时的力学机械性能。 二、实验原理： 拉伸实验是测定材料力学性能最基本的实验之一。在单向拉伸时F —ΔL （力——变形）曲线的形式代表了不同材料的力学性能，利用： 0F S σ= 0L L ε?= 可得到σ—ε曲线关系。
材料力学性能拉伸试验报告 材化08 李文迪 40860044
[试验目的] 1. 测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。 2. 测定低碳钢的应变硬化指数和应变硬化系数。 [试验材料] 通过室温拉伸试验完成上述性能测试工作，测试过程执行GB/T228-2002:金属材料室温拉伸试验方法： 1.1试验材料：退火低碳钢，正火低碳钢，淬火低碳钢的R4标准试样各一个。 1.2热处理状态及组织性能特点简述： 1.2.1退火低碳钢：将钢加热到Ac3或Ac1以上30-50℃，保温一段时间后，缓慢而均匀 的冷却称为退火。 特点：退火可以降低硬度，使材料便于切削加工，并使钢的晶粒细化，消除应力。1.2.2正火低碳钢：将钢加热到Ac3或Accm以上30-50℃，保温后在空气中冷却称为正 火。 特点：许多碳素钢和合金钢正火后，各项机械性能均较好，可以细化晶粒。 1.2.3淬火低碳钢：对于亚共析钢，即低碳钢和中碳钢加热到Ac3以上30-50℃，在此 温度下保持一段时间，使钢的组织全部变成奥氏体，然后快速冷却（水冷或油冷），使奥氏体来不及分解而形成马氏体组织，称为淬火。 特点：硬度大，适合对硬度有特殊要求的部件。 1.3试样规格尺寸：采用R4试样。 参数如下：
1.4公差要求 [试验原理] 1.原理简介：材料的机械性能指标是由拉伸破坏试验来确定的，由试验可知弹性阶段 卸荷后，试样变形立即消失，这种变形是弹性变形。当负荷增加到一定值时，测力度盘的指针停止转动或来回摆动，拉伸图上出现了锯齿平台，即荷载不增加的情况下，试样继续伸长，材料处在屈服阶段。此时可记录下屈服强度R 。当屈服到一定 eL 程度后，材料又重新具有了抵抗变形的能力，材料处在强化阶段。此阶段：强化后的材料就产生了残余应变，卸载后再重新加载，具有和原材料不同的性质，材料的强度提高了。但是断裂后的残余变形比原来降低了。这种常温下经塑性变形后，材料强度提高，塑性降低的现象称为冷作硬化。当荷载达到最大值Rm后，试样的某一部位截面开始急剧缩小致使载荷下降,至到断裂。 [试验设备与仪器] 1.1试验中需要测得： （1）连续测量加载过程中的载荷R和试样上某段的伸长量（Lu-Lo）数据。（有万能材料试验机给出应力-应变曲线） （2）两个个直接测量量：试样标距的长度 L o；直径 d。 1.2试样标距长度与直径精度：由于两者为直接测量量，工具为游标卡尺，最高精度为 0.02mm。 1.3检测工具：万能材料试验机 WDW-200D。载荷传感器，0.5级。引伸计，0.5级。 注1：应力值并非试验机直接给出，由载荷传感器直接测量施加的载荷值，进而转化成工程应力，0.5级，即精确至载荷传感器满量程的1/500。 注2：连续测试试样上某段的伸长量由引伸计完成，0.5级，即至引伸计满量程的1/50。
第3讲教学方案——材料在拉伸与压缩时的力学性能许用应力与强度条件
§2-3 材料在拉伸与压缩时的力学性能 材料的力学性能：也称机械性能。通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。如变形特性，破坏特性等。研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标，以作为选用材料，计算材料强度、刚度的依据。因此材料力学试验是材料力学课程重要的组成部分。 此处介绍用常温静载试验来测定材料的力学性能。 1. 试件和设备 标准试件：圆截面试件，如图2-14：标距l 与直径d 的比例分为，d l 10=，d l 5=； 板试件（矩形截面）：标距l 与横截面面积A 的比例分为，A l 3.11=，A l 65.5=； 试验设备主要是拉力机或全能机及相关的测量、记录仪器。 详细介绍见材料力学试验部分。国家标准《金属拉伸试验方法》（如GB228-87）详细规定了实验 方法和各项要求。 2. 低碳钢拉伸时的力学性能 低碳钢是指含碳量在0.3%以下的碳素钢，如A 3钢、16Mn 钢。 1）拉伸图（P —ΔL ），如图2-15所示。 弹性阶段（oa ） 屈服（流动）阶段（bc ） 强化阶段（ce ）由于P —ΔL 曲线与试样的尺寸有关，为了消除试件尺寸的影响，可采用应力应变曲线，即εσ-曲线来代替P —ΔL 曲线。进而试件内部出现裂纹，名义应力σ下跌，至f 点试件断裂。 对低碳钢来说，s σ，b σ是衡量材料强度的重要指标。 2）εσ-曲线图，如图2-16所示，其各特征点的含义为： oa 段：在拉伸（或压缩）的初始阶段应力σ与应变ε为直线关系直至a 点，此时a 点所对应的
低碳钢、铸铁拉伸试验 一、实验目的 本试验以低碳钢和铸铁为代表，了解塑性材料在简单拉伸时的机械性质。它是力学性能试验中最基本最常用的一个。一般工厂及工程建设单位都广泛利用该实验结果来检验材料的机械性能。试验提供的 E ，R eL ，R m ，A 和Z 等指标，是评定材质和进行强度、刚度计算的重要依据。本试验具体要求为： 1.了解材料拉伸时力与变形的关系，观察试件破坏现象。 2．测定强度数据，如屈服点R eL ，抗拉强度R m 。 3．测定塑性材料的塑性指标：拉伸时的伸长率A ，截面收缩率Z 。 4．比较塑性材料与脆性材料在拉伸时的机械性质。 二、实验原理 进行拉伸试验时，外力必须通过试样轴线,以确保材料处于单向应力状态。一般试验机都设有自动绘图装置，用以记录试样的拉伸图即F-ΔL 曲线，形象地体现了材料变形特点以及各阶段受力和变形的关系。但是F-ΔL 曲线的定量关系不仅取决于材质而且受试样几何尺寸的影响。因此，拉伸图往往用名义应力、应变曲线(即R-ε曲线)来表示： 0F R S = ——试样的名义应力 L L ?=ε——试样的名义应变 S 0和L 0分别代表初始条件下的面积和标距。R-ε曲线与F-ΔL 曲线相似，但消除了几何尺寸的影响。因此，能代表材料的属性。单向拉伸条件下的一些材料的机械性能指标就是在R-ε曲线上定义的。如果试验能提供一条精确的拉伸图，那么单向拉伸条件下的主要力学性能指标就可精确地测定。 不同性质的材料拉伸过程也不同，其R-ε曲线会存在很大差异。低碳钢和铸铁是性质截然不同的两种典型材料，它们的拉伸曲线在工程材料中十分典型，掌握它们的拉伸过程和破坏特点有助于正确、合理地认识和选用材料。 低碳钢具有良好的塑性，由R-ε曲线（图1-1)可以看出，低碳钢断裂前明显地分成四个阶段： 弹性阶段（OA)：试件的变形是弹性的。在这个范围内卸载，试样仍恢复原来的尺寸，没有任何残余变形。习惯上认为材料在弹性范围内服从虎克定律，其应力、应变为正比关系，即 R E ε= （1-1） 比例系数E 代表直线OA 的斜率，称作材料的弹性模量。 屈服（流动)阶段（BC)：R-ε曲线上出现明显的屈服点。这表明材料暂时丧失抵抗继续变形的能力。这时，应力基本上不变化，而变形快速增长。通常把下屈服点（B ˊ)作为材料屈服极限R eL 。R eL 是材料开始进入塑性的标志。结构、零件的应力一旦超过R eL ，材料就会屈服，零件就会因为过量变形而失效。因此强度设计时常以屈服极限R eL 作为确定许可应力的基础。从屈服阶段开始，材料的变形包含弹性和塑性两部分。如果试样表面光滑，材料杂质含量少，可以清楚地看到表面有45°方向的滑移线。
低碳钢和铸铁在拉伸试验中的力学性能

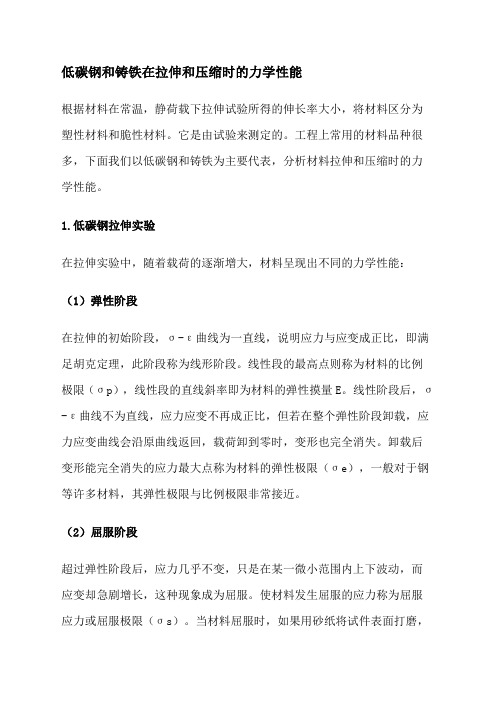

低碳钢和铸铁在拉伸和压缩时的力学性能 根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。它是由试验来测定的。工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。 1、低碳钢拉伸实验 在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能： （1）弹性阶段 在拉伸的初始阶段，ζ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。线性段的最高点则称为材料的比例极限（ζp ），线性段的直线斜率即为材料的弹性摸量E 。线性阶段后，ζ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζe ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。 （2）屈服阶段 超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。使材料发生屈服的应力称为屈服应力或屈服极限（ζs ）。当材料屈服时，如果用砂纸将试件表面 1 打磨，会发现试件表面呈现出与轴线成45°斜纹。这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。 （3）强化阶段 经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。 在硬化阶段应力应变曲线存在一个最高点，该最高点对应的应力称为材料的强度极限（ζb ），强度极限所对应的载荷为试件所能承受的最大载荷 Fb 。 （4）局部变形阶段 试样拉伸达到强度极限ζb 之前，在标距范围内的变形是均匀的。当应力增大至强度极限ζb 之后，试样出现局部显著收缩，这一现象称为颈缩。颈缩出现后，使试件继续变形所需载荷减小，故应力应变曲 2
第四章 缺口试件的力学性能 前面介绍的拉伸、压缩、弯曲、扭转乃至硬度试验等静载荷试验方法，都是采用横截面均匀的光滑试样，但实际生产中存在的构件，绝大多数都不是截面均匀无变化的的光滑体，往往存在着截面的急剧变化，例如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等。这种截面变化的部位可以视为缺口（切口）。由于缺口的存在，在载荷（静载荷或冲击载荷）作用下，缺口截面上的应力状态将发生变化，产生“缺口效应”，从而影响到金属材料的力学性能。 §4.1 静载荷作用下的缺口效应 一、缺口试样在弹性状态下的局部应力和局部应变 1. 应力集中和应变集中 一薄板的中心边缘开缺口，并承受拉应力σ作用。缺口部分不能承受外力，这一部分外力要有缺口截面其他部分材料来的承担，因而缺口根部的应力最大。或者说，远离缺口处的截面上的力线的分布是均匀的，而在缺口截面上，由于截面突然缩小，力线密度增加，越靠近缺口根部力线越密，出现所谓应力集中的现象。 应力集中程度以应力集中系数表示之： max max l t n l n K σσσσ= －缺口截面轴向最大应力 －缺口净截面平均轴向应力（名义应力）
K t 和材料性质无关，只决定于缺口几何形状（所以又称为几何应力集中因子或弹性应力集中因子）。例如： 1t K =+圆孔：3t K ≈ （无限宽板） 应力集中必然导致应变集中，在弹性状态下，有： E σε= 则： max max l t n l t n n K K K E E εσσεεε?== =?=? 即在弹性状态下，应力集中系数和应变集中系数相同。 2. 多轴应力状态 由图可见，薄板开有缺口承受拉应力后，缺口根部还出现了横向拉伸应力σx ，它是由材料的横向收缩引起的。可以设想，加入沿x 方向将薄板分成很多细小的纵向拉伸试样，每一个小试样受拉伸后都能产生自由变形。根据小试样所处的位置不同，它们所受的纵向拉伸应力σy 大小也不一样，越靠近缺口根部，σy 越大，相应的纵向应变εy 也越大（应力应变集中）。每一个小试样在产生纵向应变εy 的同时，必然也要产生横向收缩应变εx ，且εx =-νεy 。如果横向应变能自由进行，则每个小试样必然相互分离开来。但是，实际上薄板是弹性连续介质，不允许各部分自由收缩变形。由于这种约束，各个小试样在相邻界面上必然产生横向拉应力σx ，以阻止横向收缩分离。因此，σx 的出现是金属变形连续性要求的结果。在缺口截面上σx 的分布是先增后减，这是由于缺口根部金属能自由收缩，所以根部的σx =0。自缺口根部向内部发展，收缩变形阻力增大，因此σx 逐渐增加。当增大到一定数值后，随着σy 的不断减小，σx 也随之减小。（薄板，平面应力，z 向变形自由，σz =0，
《工程材料力学性能》束德林课后答案 机械工业出版社 2008第2版 第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指 数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对 组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格
§2-3 材料在拉伸与压缩时的力学性能 材料的力学性能：也称机械性能。通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。如变形特性，破坏特性等。研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标，以作为选用材料，计算材料强度、刚度的依据。因此材料力学试验是材料力学课程重要的组成部分。 此处介绍用常温静载试验来测定材料的力学性能。 1. 试件和设备 标准试件：圆截面试件，如图2-14：标距l 与直径的比例分为，d d l 10=，； d l 5=板试件（矩形截面）：标距l 与横截面面积的比例分为，A A l 3.11=，A l 65.5=； 试验设备主要是拉力机或全能机及相关的测量、记录仪器。 详细介绍见材料力学试验部分。国家标准《金属拉伸试验方法》（如GB228-87）详细规定了实验 方法和各项要求。 2. 低碳钢拉伸时的力学性能 低碳钢是指含碳量在0.3%以下的碳素钢， 如A 3钢、16Mn 钢。 1）拉伸图（P —ΔL ），如图2-15所示。 弹性阶段（oa ） 屈服（流动）阶段（bc ） 强化阶段（ce ）由于P —ΔL 曲线与试样 的尺寸有关，为了消除试件尺寸的影响，可采用 应力应变曲线，即εσ?曲线来代替P —ΔL 曲 线。进而试件内部出现裂纹，名义应力下跌， 至f 点试件断裂。 σ对低碳钢来说，s σ，b σ是衡量材料强度的重要指标。 2）εσ?曲线图，如图2-16所示，其各特征点的含义为： oa 段：在拉伸（或压缩）的初始阶段应力σ与应变ε为直线关系直至a 点，此时a 点所对应的
应力值称为比例极限，用P σ表示。它是应力与应变成正比例的最大极限。当P σσ≤ 则有 εσE = （2-5） 即胡克定律，它表示应力与应变成正比，即有 αε σtan == E E 为弹性模量，单位与σ相同。 当应力超过比例极限增加到b 点时， 关系偏离直线，此时若将应力卸至 零，则应变随之消失（一旦应力超过b 点，卸载后，有一部分应变不能消除），此b 点的应力定义为弹性极限ε?σe σ。 e σ是材料只出现弹性变形的极限值。 bc 段：应力超过弹性极限后继续加载， 会出现一种现象，即应力增加很少或不增 加，应变会很快增加，这种现象叫屈服。开始发生屈服的点所对应的应力叫屈服极限s σ。又称屈服强度。在屈服阶段应力不变而应变不断增加，材料似乎失去了抵抗变形的能力，因此产生了显著的塑性变形（此时若卸载，应变不会完全消失，而存在残余变形）。所以s σ是衡量材料强度的重要指标。 表面磨光的低碳钢试样屈服时，表面将出现与轴线成45°倾角的条纹，这是由于材料内部晶格相对滑移形成的，称为滑移线，如图2-17所示。 ce 段：越过屈服阶段后，如要让试 件继续变形，必须继续加载，材料似乎 强化了，ce 段即强化阶段。应变强化阶 段的最高点（e 点） 所对应的应力称为强度极限b σ。 它表示材料所能承受的最大应力。过e 点后，即应力达到强度极限后，试件局部发生剧烈收缩的现象，称为颈缩，如图2-18所示。 3）延伸率和截面收缩率 为度量材料塑性变形的能力，定义 延伸率为
