供电系统中负荷与用户分类

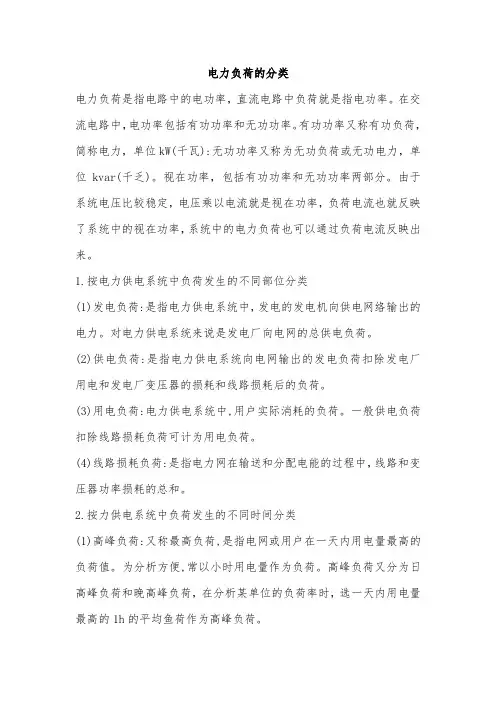

一、电力负荷分类

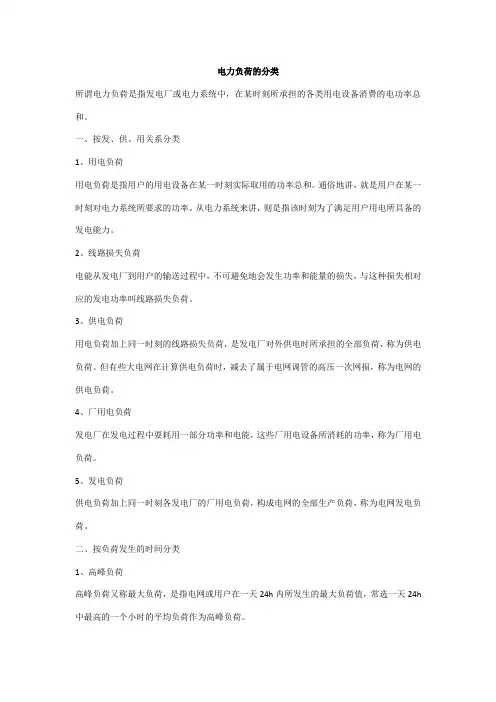

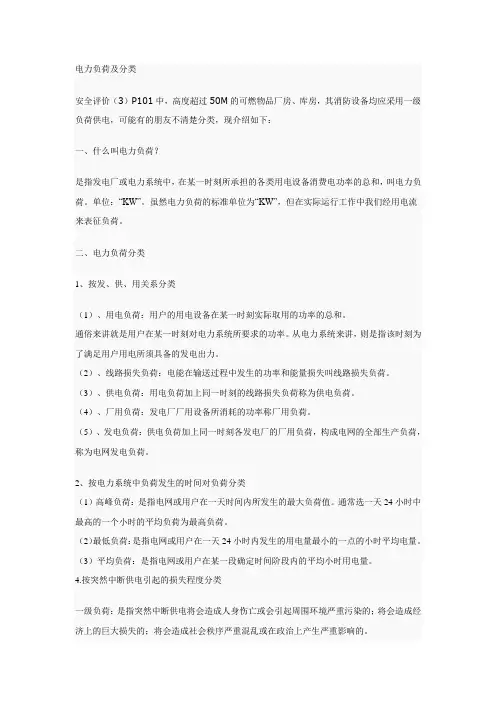

1、按发、供、用关系分类
（1）、用电负荷：用户的用电设备在某一时刻实际取用的功率的总和。通俗来讲就是用户在某一时刻对电力系统所要求的功率。从电力系统来讲，则是指该时刻为了满足用户用电所须具备的发电出力。
（2）、线路损失负荷：电能在输送过程中发生的功率和能量损失叫线路损失负荷。
（3）、供电负荷：用电负荷加上同一时刻的线路损失负荷称为供电负荷。
（4）、厂用负荷：发电厂厂用设备所消耗的功率称厂用负荷。
（5）、发电负荷：供电负荷加上同一时刻各发电厂的厂用负荷，构成电网的全部生产负荷，称为电网发电负荷
2、按电力系统中负荷发生的时间对负荷分类
（1）高峰负荷：是指电网或用户在一天时间内所发生的最大负荷值。通常选一天24小时中最高的一个小时的平均负荷为最高负荷。
（2）最低负荷：是指电网或用户在一天24小时内发生的用电量最小的一点的小时平均电量。
（3）平均负荷：是指电网或用户在某一段确定时间阶段内的平均小时用电量。
3、按突然中断供电引起的损失程度分类
根据《供配电系统设计规范》（GB50052-2009），负荷等级的划分标准如下：
（1）一级负荷中断供电将造成人员伤亡的负荷；中断供电将在政治、经济上造成重大损失的负荷；中断供电将影响有重大政治、经济意义的用电单位的正常工作的负荷。
（2）级负荷中断供电将在政治、经济上造成较大损失的负荷；中断供电将影响重要用电单位的正常工作的负荷。
（3）负荷不属于一级和二级负荷者应为三级负荷。
用电负荷的这种分类方法，其主要目的是为确定供电工程设计和建设标准证使建成投入运行的供电工程的供电可靠性能满足生产或安全、社会安定的需要。
4、按用电的部门属性来划分：
（1）工业用电。其特点是用电量大，用电比较稳定，一般冶炼工业的用电量大，而且负荷稳定，负荷率高，一般在0.95以上；而机械制造行业和食品加工业的用电量就小些，且负荷率也较低，一般在0.70以下。但是，无
论是重工业还是轻工业，或者是冶炼业、加工业，电力负荷在月内、季度
内和年度内的变化是不大的，是比较均衡的。
（2）农业用电。农业用电在全部电力消耗中的比重较小，即使象我国这样
的农业大国，其农业用电量在全国电力消耗中的比重仍然很低。农业用电的一个突出的特点，就是季节性很强，从负荷特性上看农业用电在日内的变化相对较小，但在月内，特别季度内和年度内，负荷变化很大，呈现出不均衡的特点。
（3）交通运输用电。目前我国的交通运输用电比重较小，而且除电气化铁
路的负荷比较稳定，今后随着电气化铁路运输及其它运输事业的发展，交通运输用电量也会有较大的增长，但交通运输用电比重不会有多大变化。
（4）市政生活用电。目前我国的市政生活用电还不太高，远小于工业化国家，但今后随着事业的日益发展，生活设施的日益现代化及居民生活水平的提高，市政生活用电的比重会有所上升。
5、按负荷的大小可以划分为：
最大负荷、平均负荷、最小负荷。
（1）最大负荷也就是最高负荷或尖峰负荷，最大负荷又分为日最大负荷、月最大负荷、年最大负荷。
（2）最小负荷又称为最低负荷或低谷负荷，又可分为：日最小负荷、月最小负荷、年最小负荷。
（3）平均负荷就是在一定观察统计时段内出现的负荷的平均值称为平均负荷，根据观察统计期的不同，一般可划分为日平均负荷、月平均负荷、年平均负荷。
6、按使用电力的目的划分：可分为动力用电、照明用电、电热用电、各种电气设备仪器的操作控制用电及通讯用电。
7、按负荷预测期的时间长短，一般划分为近期负荷、中期负荷和长期负荷。
电力规划中的负荷预测一般是指对年最大负荷的预测，5年以内为近期，10—15年为中期，15—30年为长期，与此相对应的负荷水平称为短期负荷、中期负荷和长期负荷。
8、电力负荷按电能的生产和销售过程分类可以分为发电负荷、供电负荷、用电负荷。
9、电力负荷按所属行业分类可以分为城乡居民生活用电和国民经济行业用电。国民经济行业用电分7大类： 1农、林、牧、渔、水利业；2工业；3地质普查和勘探业；4建筑业；5交通运输业；6商业、公共饮食业、宾馆、广告、物资供销和仓储业的用电；7其他事业。
二、电力用户分类
1、分类根据各个用户其用电负荷拥有各级负荷的比例可将用户分为三类。（1）一类用户二级及以上负荷超过50%以上的用户。
（2）二类用户二级及以上负荷超过20%以上的用户。
（3）普通用户绝大部分用电负荷为三级负荷的用户。
2、各类用户高压供电方式
2.1一类用户
(1)个配所变压器总容量8000kVA及以上采用多回路平行放射式供电。其中，配电变压器总容量小于12000kVA的，采用“两进线单母分段”结线，两路进线互为备用，装备用电源自投（BZT）装置，选用真空断路器手车柜供电，；单配电所变压器总容量大于12000kVA，采用“三路进线两用一备”结线，正常时，两回线路各带一半负荷、另一回备用。当任一进线故障时，经倒闸操作（可自动完成），可由备用线路带其全部负荷，符合N-1原则。(2)个配电所变压器总容量4000~8000kVA采用两进线单母线结线方式。其中一路主供电源为专用线路，备用电源为与其他普通用户回路共用的公共备用回路。选用环网柜或真空断路器手车柜均可。
（3）变压器总容量4000kVA以下采用具备双电源互投功能的环网柜单母线接线，两路供电电源分别来自不同的公用电缆线路，一供一备。
2.2二类用户
（1）单个配电所变压器总容量8000kVA及以上采用两进线单母线结线方式。其中一路主供电源为专用线路，备用电源为与其他普通用户回路共用的公共备用回路。选用环网柜或真空断路器手车柜均可。
（2）配电变压器总容量4000~8000kVA采用两进线单母线环网柜结线方式。其中主供电源与其它用户环网供电，环出端与电源切换柜连接，由一路与其他普通用户回路共用的公共备用回路作备用。
（3）配电变压器总容量4000kVA以下采用两套环网柜分别接入两环网回路的双开式结线。两组环网柜不联络，但两组环网柜所带的两台变压器低压侧可联络，以确保低压重要应急负荷获得双电源。
2.3 普通用户
（1）一般用户中压均采用环网柜（两进线单元）接入环网回路，10kV主接线均为单母线不分段。
（2）对一些大用户也可以采用双开式结线。
（3）对最终容量小于315kVA的用户，如有条件从其它用户环网柜或公用环网开关柜的出线单元供电的，可以不装设环网柜，而只装户内负荷开关。
负荷分级及供电要求 《供配电系统设计规范》GB 50025-95》如下： 第 2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷： １．中断供电将造成人身伤亡时。 ２．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。 ３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。 二、符合下列情况之一时，应为二级负荷： １．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。 ２．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
三、不属于一级和二级负荷者应为三级负荷。 第2.0.2条一级负荷的供电电源应符合下列规定： 一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。 二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。 第2.0.3条下列电源可作为应急电源： 一、独立于正常电源的发电机组。 二、供电网络中独立于正常电源的专用的馈电线路。 三、蓄电池。 四、干电池。 第 2.0.4条根据允许中断供电的时间可分别选择下列应急电源：一、允许中断供电时间为15s以上的供电，可选用快速自启动的发电机组。 二、自投装置的动作时间能满足允许中断供电时间的，可选用带有自动投入装置的独立于正常电源的专用馈电线路。 三、允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。 第2.0.5条应急电源的工作时间，应按生产技术上要求的停车时间考虑。当与自动启动的发电机组配合使用时，不宜少于10min。 第2.0.6条二级负荷的供电系统，宜由两回线路供电。在负荷较小
