《金属材料与热处理》期中试卷
班级学号姓名
一、填空题
1．合金元素在钢中的主要作用有、、、和。
2. 合金钢按主要用途分可以分为、、三大类。
3. 按用途不同合金结构又可分为、，机械制造用钢又可分为、、、等。
4.热成型弹簧钢的最终热处理是，以达到使用要求。冷成形弹簧钢丝在冷绕成形后只需进行，以消除在冷绕过程中产生的内应力。
5．滚动轴承钢的预备热处理是，最终热处理是。6．CrWMn钢最突出优点是，故称为钢。
7．高速钢刀具切削温度达6000C时仍能保持高的和。
8．按工作条件不同，合金模具钢可分为、两种。
9．为提高热作模具钢的导热性和韧性，其含碳量应在范围内。
10．根据腐蚀机理的不同，金属腐蚀可分为腐蚀和两种，其中腐蚀的危害更大。
二、判断题
1、除Fe 、C外还含有其他元素的钢就是合金钢……………………………………………（）
2、大部分合金钢的淬透性要比碳钢好…………………………………………………………（）
3、在相同强度条件下合金钢要比碳钢的回火温度高…………………………………………（）
4、低合金钢是指含碳量低于0.25%的合金钢…………………………………………………（）
5、3C r2W8V钢的平均含碳量为0.3%，所以它是合金结构钢…………………………………（）
6、合金渗碳钢都是低碳钢………………………………………………………………………（）
7、合金钢只有经过热处理，才能显著提高力学性能…………………………………………（）
8、G Cr15钢是滚动轴承钢，但又可制造量具、刀具和冷冲模具等，其含Cr量15 %……（）
9、Cr12W8V是不锈钢…………………………………………………………………………（）
10、滚动轴承钢是高碳钢………………………………………………………………………（）
三、名词解释
1、20CrMnTi
2、50CrVA
3、9SiCr
4、CrWMn
5、W18Cr4V
四、填表

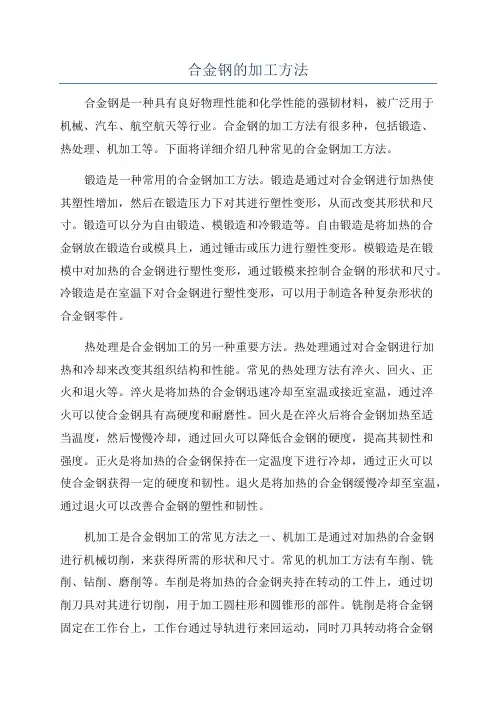

合金钢及热处理工艺 第一篇结构钢 各类结构钢的含碳量及热处理方法 第一节调质钢 调质钢分低淬透性调质钢中淬透性调质钢高淬透性调质钢 一、低淬透性调质钢油淬临界直径最大为30~40mm，合金元素种类少，总含量不大于 2.5%，常用的有铬钢、锰钢、铬硅钢和含硼钢。如30Cr、35Cr、40Cr、45Cr、30Mn2、 35Mn2、40Mn2、45Mn2、50Mn2、42Mn2V、40MnB等 （一）40Cr过热倾向不大，淬火性较好，回火稳定性较高，经调质后能获得较高的综合机械性能。因此它是应用最广的调质钢之一。 40Cr有两种加工路线；1）硬度较高（HB341~451）锻造-正火（退火）-加工-调质 2）硬度较低（HB255~285）锻造-调质-加工调质前是否进行正火或退火，关键在于锻造的掌握上，掌握得好，可以从略。淬火温度水淬830~850℃；油淬850~870℃。40Cr也可以制造经表面硬化处理的零件，如气体碳氮共渗，感应加热。 （二）45Mn2能促进钢的晶粒长大，显著提高钢的淬透性，45Mn2有较敏感的回火脆性，高温回火后要快冷（水或油中冷却）。淬火温度810~840℃，油淬。 （三）硅锰钢硅全部溶入铁素体，固溶强化效果显著，但含量过多（＞2%）将会较多地降低塑性和韧性。硅能提高淬透性，单一不明显，与锰或铬复合加入，效果显著。但与锰或铬共存，回火脆性敏感。此外，含硅的钢易产生脱碳现象。 常用的有35SiMn和42SiMn，它们既没有锰钢那样容易过热，也没有硅钢那样容易脱碳，但高温回火后必须快冷。 （四）含硼调质钢硼突出的作用是提高淬透性，并且加入量很少（0.0005~0.001%）时就效果显著,当有效硼在0.001%以下时,淬透性随含硼量增加增加,当超过0.001%,淬透性保持不变,超过0.003%,冲击韧性下降,即”硼脆”超过0.007%引起热脆性,增加热加工困难.含硼量一般都控制在0.0005~0.0035%,可代替1.6%Ni、0.3%Cr、0.2%Mo、0.2~0.7%Mn 的作用.微量硼对钢的过热倾向与回火脆性倾向略有增大的作用,而对回火稳定性则无
《金属材料与热处理》期末考试试卷(含答案) 班级数控班姓名学号分数 一、填空题：每空1分，满分30分。 1.金属材料与热处理是一门研究金属材料的、、热处理与金属材料性能之间的关系和变化规律的学科。 2.本课程的主要内容包括金属材料的、金属的、金属学基础知识和热处理的基本知识。 3.金属材料的基本知识主要介绍金属的及的相关知识。 4.金属的性能主要介绍金属的和。 5.金属学基础知识讲述了铁碳合金的和。 6.热处理的基本知识包括热处理的和。 7.物质是由原子和分子构成的，其存在状态可分为气态、、。 8.固态物质根据其结构特点不同可分为和。 9.常见的三种金属晶格类型有、、密排六方晶格。 10.常见的晶体缺陷有点缺陷、、。 11.常见的点缺陷有间隙原子、、。 12.常见的面缺陷有金属晶体中的、。 13.晶粒的大小与和有关。 14.机械零件在使用中常见的损坏形式有变形、及。 15.因摩擦而使零件尺寸、和发生变化的现象称为磨损。 二、判断题：每题1分，满分10分。 1.金属性能的差异是由其内部结构决定的。（） 2.玻璃是晶体。（） 3.石英是晶体。（） 4.食盐是非晶体。（） 5.晶体有一定的熔点，性能呈各向异性。（） 6.非晶体没有固定熔点。（） 7.一般取晶胞来研究金属的晶体结构。（） 8.晶体缺陷在金属的塑性变形及热处理过程中起着重要作用。（） 9.金属结晶时，过冷度的大小与冷却速度有关。（） 10.冷却速度越快，过冷度就越小。（） 三、选择题：每题2分，满分20分。 1.下列材料中不属于晶体的是（） A.石英 B.食盐 C.玻璃 D.水晶 2.机械零件常见的损坏形式有（） A.变形 B.断裂 C.磨损 D.以上答案都对 3.常见的载荷形式有（） A.静载荷 B.冲击载荷 C.交变载荷 D.以上答案都对 4.拉伸试样的形状有（） A.圆形 B.矩形 C.六方 D.以上答案都对 5.通常以（）代表材料的强度指标。 A.抗拉强度 B.抗剪强度 C.抗扭强度 D.抗弯强度 6.拉伸试验时，试样拉断前所能承受的最大应力称为材料的（）
金属材料与热处理含答 案 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
《金属材料与热处理》期末考试试卷(含答案) 班级数控班姓名学号分数 一、填空题：每空1分，满分30分。 1.金属材料与热处理是一门研究金属材料的、、热处理与金属材料性能之间的关系和变化规律的学科。 2.本课程的主要内容包括金属材料的、金属的、金属学基础知识和热处理的基本知识。 3.金属材料的基本知识主要介绍金属的及的相关知识。 4.金属的性能主要介绍金属的和。 5.金属学基础知识讲述了铁碳合金的和。 6.热处理的基本知识包括热处理的和。 7.物质是由原子和分子构成的，其存在状态可分为气 态、、。 8.固态物质根据其结构特点不同可分为和。 9.常见的三种金属晶格类型有、、密排六方晶格。 10.常见的晶体缺陷有点缺陷、、。 11.常见的点缺陷有间隙原子、、。 12.常见的面缺陷有金属晶体中的、。 13.晶粒的大小与和有关。 14.机械零件在使用中常见的损坏形式有变形、及。 15.因摩擦而使零件尺寸、和发生变化的现象称为磨损。 二、判断题：每题1分，满分10分。
1.金属性能的差异是由其内部结构决定的。（） 2.玻璃是晶体。（） 3.石英是晶体。（） 4.食盐是非晶体。（） 5.晶体有一定的熔点，性能呈各向异性。（） 6.非晶体没有固定熔点。（） 7.一般取晶胞来研究金属的晶体结构。（） 8.晶体缺陷在金属的塑性变形及热处理过程中起着重要作用。（） 9.金属结晶时，过冷度的大小与冷却速度有关。（） 10.冷却速度越快，过冷度就越小。（） 三、选择题：每题2分，满分20分。 1.下列材料中不属于晶体的是（） A.石英 B.食盐 C.玻璃 D.水晶 2.机械零件常见的损坏形式有（） A.变形 B.断裂 C.磨损 D.以上答案都对 3.常见的载荷形式有（） A.静载荷 B.冲击载荷 C.交变载荷 D.以上答案都对 4.拉伸试样的形状有（） A.圆形 B.矩形 C.六方 D.以上答案都对 5.通常以（）代表材料的强度指标。 A.抗拉强度 B.抗剪强度 C.抗扭强度 D.抗弯强度 6.拉伸试验时，试样拉断前所能承受的最大应力称为材料的（） A.屈服点 B.抗拉强度 C.弹性极限 D.以上答案都对 7.做疲劳试验时，试样承受的载荷为（）。

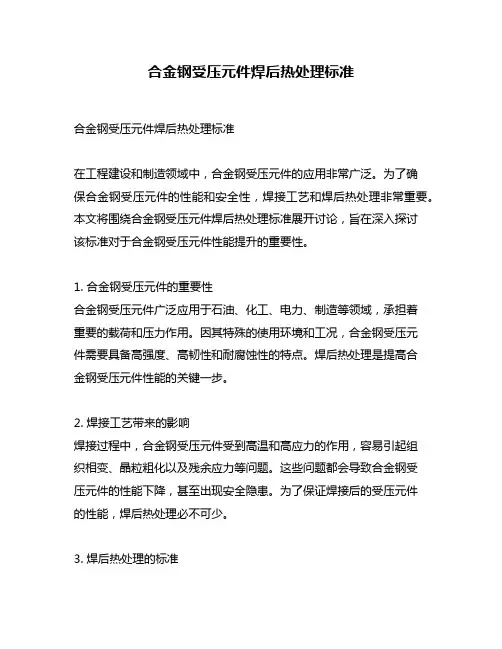

合金钢管道焊接热处理要点
————————————————————————————————作者: ————————————————————————————————日期: ?
焊接作业指导书 （含焊接热处理工艺） 合金钢管道(１5CｒMoG) 编制人： 审核人： 批准人： 建设机械分公司技术质量部
目录 一、适用范围?错误!未定义书签。 １.1总则?错误!未定义书签。 二、编制依据?错误!未定义书签。 三、工程一览?错误!未定义书签。 四、对焊工及热处理工的要求?错误!未定义书签。 五、焊接材料的选择........................................................................................ 错误!未定义书签。 六、焊接设备、材料及焊接环境的要求........................................................ 错误!未定义书签。 七、主要施工机具?错误!未定义书签。 八、焊接施工.................................................................................................... 错误!未定义书签。 ８．1材料验收 ................................................................................. 错误!未定义书签。 8.２焊接工艺及流程 ...................................................................... 错误!未定义书签。 九、焊接热处理................................................................................................ 错误!未定义书签。 9.1作业项目概述 ............................................................................. 错误!未定义书签。 9.2作业准备 ..................................................................................... 错误!未定义书签。 9.3作业条件?错误!未定义书签。 9.4热处理作业程序?错误!未定义书签。 9．5 质量检查与技术文件?错误!未定义书签。 十、质量检验?错误!未定义书签。 十一、安全技术措施........................................................................................ 错误!未定义书签。
金属材料与热处理习题册答案 绪论 一、填空题 1、成分、组织、热处理、性能之间。 2、石器时代、青铜器时代、铁器时代、钢铁时代、 人工合成材料时代。3、成分、热处理、性能、性能。 二、选择题： 1、A 2、B 3、C 三、简答题 1、掌握金属材料与热处理的相关知识对机械加工有什么现实意义？ 答：机械工人所使用的工具、刀夹、量具以及加工的零件大都是金属材料，所以了解金属材料与热处理后相关知识，对我们工作中正确合理地使用这些工具，根据材料特点正确合理地选择和刃磨刀具几何参数；选择适当的切削用量；正确选择改善零件工艺必能的方法都具有非常的现实意义。 2、如何学好《金属材料与热热处理》这门课程？ 答：在学习过程中，只要认真掌握重要的概念和基本理论，按照材料的成分和热处理决定组织，组织决定其性能，性能又决定其用途这一内在关系进行学习和记忆；注意理论联系实际，认真完成作业和实验等教学环节，是完全可以学好这门课程的。 第一章金属的结构和结晶 1-1金属的晶体结构 一、填空题 1、非晶体晶体晶体 2、体心立方面心立方密排立方体心立方面心立方密排立方 3、晶体缺陷点缺陷面缺陷 二、判断题 1、√ 2、√ 3、× 4、√ 三、选择题 1、A 2、C 3、C 四、名词解释 1、晶格与晶胞：P5 答：将原子简化为一个质点，再用假想的线将它们连接起来，这样就形成了一个能反映原子排列规律的空间格架，称为晶格；晶胞是能够完整地反映晶体晶格特征的最小几何单元。 3、单晶体与多晶体 答：只由一个晶粒组成称为单晶格，多晶格是由很多大小，外形和晶格排列方向均不相同的小晶格组成的。 五、简答题书P6 □ 1-2纯金属的结晶 一、填空题
《金属材料与热处理》课程教学标准 【课程名称】金属材料与热处理 【课程代码】C2-2-1 【适用专业】模具设计与制造 机械制造与自动化 数控技术 【学时数】48 【学分数】3 【开设时间】模具设计与制造第二学期 机械制造与自动化第三学期 数控技术第二学期 一、课程概述 “金属材料与热处理”是一门制造类专业群的平台课程，是在明确学院办学定位，分析专业群发展方向的前提下，通过对我院机械制造类重点专业职业岗位进行整体调研与分析的基础上，采用模块课程开发的方式形成的、适用于机械制造类专业群开设的综合性课程。 通过本课程的学习使学生获得常用工程材料及成型工艺方法的基础知识，培养学生综合运用材料及成型工艺知识进行选择材料与改性方法、选择毛坯生产方法以及工艺路线分析的初步能力，并未学习其他有关课程和从事工业工程生产第一线技术工作奠定必要的基础。 本课程注重培养学生解决生产具体工艺问题的能力；着重培养学生在机械制造领域内进行选择和判断能力；并培养高职应用型人才的技术文化修养。 二、课程模块组成 1.工程材料的基础知识 2.金属材料及热处理 3.非金属材料（在汽车上的应用） 4.毛坯成型工艺与方法选择
二、培养目标 1．方法能力目标 （1）熟悉工程材料与材料成型工艺技术在机械制造过程中的地位和作用，具有现在制造过程的完整概念。 （2）通过在金相显微镜下观察铁碳合金的室温组织和力学实验，掌握金属材料的成分、组织、结构与性能之间的关系，培养透过现象看本质的能力； （3）给出知识目标，采用问题引入，培养自主学习获取信息的能力和独立思考的能力。 （4）通过完成各项目任务，让学生在学习中享受成功的喜悦，激发学习兴趣，从而培养学生勤奋好学的习惯； （5）通过实验培养学生的动手能力、实验技能、评价执行结果的能力。 2．社会能力目标 （1）具有良好的人文素质和职业道德，善于沟通协作，团队意识强； （2）养成严谨细致、一丝不苟的工作作风； （3）具有热爱科学、实事求是的学习态度，具有创新意识和创新精神； （4）通过学习有关的新材料、新技术、新工艺及其发展概况，使学生获得更多的专业知识及行业知识，使学生具备博学多识的特质。 3．专业能力目标 （1）熟悉材料的种类、牌号、成分、性能、改性方法和用途。 （2）具备阅读金属材料热处理报告的能力； （3）熟悉常用金属材料的性能、用途、材料主要质量问题和提高产品质量的途径； （4）主动了解金属材料的基础理论的发展； （5）了解与本课程有关的新材料、新技术、新工艺及其发展概况； （6）多种途径获取信息和处理信息的能力。 三、与前后课程的联系 1.前修课程的联系 前修课程是《机械制图》,学习本课程之前要去工厂见习，对机械制造具有一定的感性认识,学习《机械制图》课程，熟悉典型零件形状，具有一定的图示能力、识图能力、以及绘图的实际技能。 2．与后继课程的关系 本课程阐述的金属材料及热处理的知识贯穿机械设计和制造的全过程，设计时，要根据机械零件的使用条件和性能要求选材；制造时，要根据材料的制造工艺合理安排热处理。更
（合金钢） （一）填空题 1. 根据各种合金元素规定含量界限值，将钢分为、、 三大类。 2. Q235AF表示σs =MPa，质量为级的钢。 3.Q390A表示σs =MPa，质量为级的钢。 4.钢中提高淬透性元素的含量大，则过冷奥氏体，甚至在空气中冷却也能形成马氏体组织，故可称其为空淬钢。 5.高的回火稳定性和二次硬化使合金钢在较高温度（500～600℃）仍保持高硬度（≧60HRC），这种性能称为。 6.易切削钢是指钢中加入S，Pb、等元素，利用其本身或与其他元素形成一种对切削加工有利的化合物，来改善钢材的切削加工性。 7.钢的耐热性是和的综合性能。耐热钢按性能和用途可分为和两类。 8.常用的不锈钢按组织分为、、。 （二）判断题 1.随着合金元素在钢中形成碳化物数量的增加，合金钢的硬度、强度提高，塑性、韧性下降。（） 2.合金元素中的镍、锰等合金元素使单相奥氏体区扩大。（） 3.高速钢的铸态组织中存在莱氏体，故可称为莱氏体钢。（） 4.高熔点的合金碳化物、特殊碳化物使合金钢在热处理时不易过热。（） 5.由于合金钢的C曲线向右移，临界冷却速度降低，从而使钢的淬透性下降。（） 6.Q345钢属于非合金钢。（） 7.合金渗碳钢是典型的表面强化钢，所以钢中含碳量w C＞0.25％。（） 8.截面较大的弹簧经热处理后一般还要进行喷丸处理，使其表面强化。
（） 9.GGr15钢中铬的质量分数为1.5％，只能用来制造滚动轴承。（） 10.20CrMnTi是应用最广泛的合金调质钢。（） （三）选择题 1.钢中的元素引起钢的热脆，钢中元素引起钢的冷脆。 A.Mn B.S C. Si D.P 2.含有Cr、Mn、Mo、W、V的合金钢，经高温奥氏体充分均匀化并淬火后，至500～600℃回火时，硬度回升的现象，称为。 A.回火稳定性 B.回火脆性 C.二次硬化 3.制造截面尺寸在30mm以下的汽车变速齿轮、轴等，选用。 A. 20Cr B.40Cr C.20CrMnTi 4.机床齿轮、轴、汽车半轴，常选用。 A.40Cr B.45 C.35CrMoAl 5.截面较大，形状复杂、工作条件繁重的各种冷冲模用。 A.T12A B.Cr12 C.Cr12MoV D.9Mn2V 6.大多数合金元素都能溶于铁素体，产生固溶强化，使铁素体。 A. 强度、硬度提高 B.塑性下降 C.韧性下降 7.滚动轴承的锻件毛坯必须经处理。 A.正火 B.完全退火 C.球化退火 8.弹簧钢的热处理采用处理。 A.淬火+低温回火 B.调质处理 C.淬火+中温回火 9.冷作模具钢的最终热处理一般为。 A.调质 B.球化退火 C.淬火+低温回火 10.5CrNiMo制造的热锻模最终热处理为。
第1章金属的结构与结晶 一、填空： 1、原子呈无序堆积状态的物体叫，原子呈有序、有规则排列的物体称为。一般固态金属都属于。 2、在晶体中由一系列原子组成的平面，称为。通过两个或两个以上原子中心的直线，可代表晶格空间排列的的直线，称为。 3、常见的金属晶格类型有、和三种。铬属于晶格，铜属于晶格，锌属于晶格。 4、金属晶体结构的缺陷主要有、、、、、和 等。晶体缺陷的存在都会造成，使增大，从而使金属的提高。 5、金属的结晶是指由原子排列的转变为原子排列的过程。 6、纯金属的冷却曲线是用法测定的。冷却曲线的纵坐标表示，横坐标表示。 7、与之差称为过冷度。过冷度的大小与有关， 越快，金属的实际结晶温度越，过冷度也就越大。 8、金属的结晶过程是由和两个基本过程组成的。 9、细化晶粒的根本途径是控制结晶时的及。 10、金属在下，随温度的改变，由转变为的现象称为
同素异构转变。 二、判断： 1、金属材料的力学性能差异是由其内部组织结构所决定的。（） 2、非晶体具有各向同性的特点。（） 3、体心立方晶格的原子位于立方体的八个顶角及立方体六个平面的中心。（） 4、金属的实际结晶温度均低于理论结晶温度。（） 5、金属结晶时过冷度越大，结晶后晶粒越粗。（） 6、一般说，晶粒越细小，金属材料的力学性能越好。（） 7、多晶体中各晶粒的位向是完全相同的。（） 8、单晶体具有各向异性的特点。（） 9、在任何情况下，铁及其合金都是体心立方晶格。（） 10、同素异构转变过程也遵循晶核形成与晶核长大的规律。（） 11、金属发生同素异构转变时要放出热量，转变是在恒温下进行的。（） 三、选择 1、α—Fe是具有（）晶格的铁。 A、体心立方 B、面心立方 C、密排六方 2、纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃时为 （）晶格。A、体心立方 B、面心立方 C、密排六方 3、纯铁在700℃时称为（），在1000℃时称为（），在1500℃时称为（）。
45号钢热处理工艺 学号：XXXXXX 姓名：XXXXX 指导老师：XXX
目录 一、综述 (4) 1．调质淬火 (4) （1）淬火加热温度 (4) (2) 淬火冷却 (4) （3) 淬火冷却方法 (5) 2．45钢的调质淬火 (5) 3．回火 (6) （1）回火目的 (6) （3）常用回火方法 (6) 4．45钢淬火后的回火 (6) 二、选题依据 (7) 三、实验材料与设备 (8) 1. 实验设备 (8) 2. 实验材料 (8) 三、实验过程 (8) 1. 试样的热处理 (8) （1）淬火 (8) （2）回火 (9) 2. 试样硬度测定 (9) 3. 显微组织观察与拍照记录 (9) （1）样品的制备 (9) （2）显微组织的观察与记录 (9) 五、实验结果与分析 (10) 1. 样品硬度与显微组织分析 (10) 2. 硬度测试数据 (11) 3. 淬火对试样性能的影响 (11) （1）淬火温度的影响 (11)
（2）淬火介质的影响 (12) 4. 回火对试样的影响 (12) （1）回火温度对45钢组织的影响 (12) （2）回火温度对45 钢硬度和强度的影响 (13) （3）以45钢和T8钢为例分析碳含量对钢的淬硬性的影响 (13) 六、结论 (14) 1. 淬火条件影响样品的组织和性能 (14) 2. 回火温度影响样品的组织和性能 (14) 3. 碳元素影响样品的组织和性能。 (14) 七、参考文献 (14)
一、综述 【内容摘要】：45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。45钢淬火温度在A3+(30～50) ℃，在实际操作中，一般是取上限的。偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。为使工件的奥氏体均匀化，就需要足够的保温时间。 【关键字】：调质淬火45钢的调质淬火回火45钢淬火后的回火 1．调质淬火 调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。通过高温回火，得到以均匀回火索氏体为主的显微组织。 淬火 ——淬火是将工件加热到AC3或AC1点以上某一温度保持一定时间。然后以适当速度快速冷却获得马氏体或（和）贝氏体组织的热处理工艺。 目的：就是为了获得马氏体或下贝氏体组织，提高强度硬度，以便在随后不同温度回火后获得所需要的性能。 （1）淬火加热温度 淬火温度主要是根据Fe—Fe3C相图中钢的临界点确定。亚共析钢的淬火加热温度：AC3以上30℃~50℃，使钢完全奥氏体化，淬火后获得全部马氏体组织。共析钢、过共析钢的淬火加热温度：为AC1以上30℃~50℃，得到奥氏体和部分二次渗碳体，淬火后得到马氏体（共析钢）或马氏体加渗碳体（过共析钢）组织。 (2)淬火冷却 淬火冷却时，要保证获得马氏体组织，必须使奥氏体以大于马氏体临界冷却速度冷却，而快速冷却会产生很大淬火应力，导致钢件的变形与开裂。因此，淬火工艺中最重要的一个问题是既能获得马氏体组织，又要减小变形、防止开裂。 常用冷却介质：目前应用最广泛的淬火冷却介质是水和油。实际生产中，使用的冷却介质较多，到目前为止，尚未找到一种介质，能完全符合理想淬火冷却速度的要求。水具有较强烈的冷却能力，用作奥氏体稳定性较小的碳钢的淬火，水冷却介质最为合适。油的冷却能力比水小，因此，生产中用油作冷却介质，只适用于过冷奥氏体稳定性较大的合金钢淬火。

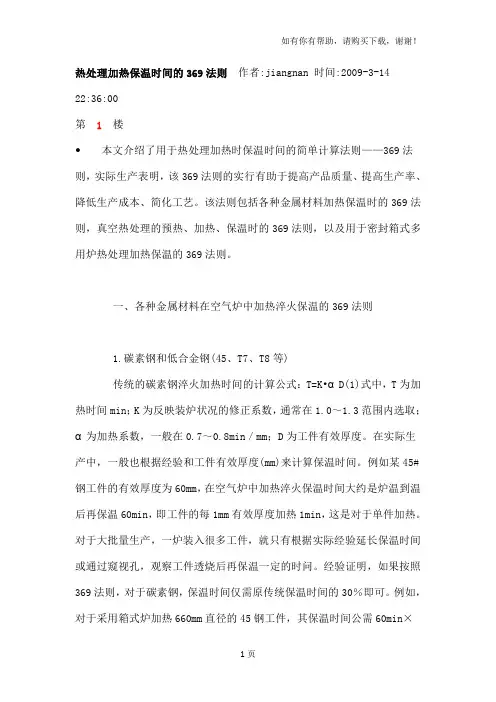

钢的热处理 第一章钢的热处理 热处理工艺包括：将钢材或钢制件加热到预定温度，在此温度下保温一定时间。然后一定的冷却速度冷却下来，达到热处理所预定的对钢材及钢制件的组织与性能的要求。 1□□钢的加热 1.1□制定钢的加热制度 加热温度、加热速度、保温时间。 1.1.1加热温度的选择 加热温度取决于热处理的目的。热处理分为：淬火、退火、正火、和回火等。 淬火的目的是为了得到细小的马氏体组织，使钢具有高的硬度； 退火及正火的目的是获得均匀的珠光体组织，因此其加热温度不同。在具体制定加热温度时应按以下原则：热处理工艺种类及目的要求；被加热钢材及钢制件的化学成分和原始状态；钢材及钢制件的尺寸和形状以及加热条件来制定。对于碳钢及低合金钢的加热温度：亚共析钢淬火温度：A C3以上30～50℃； 过共析钢淬火温度：A C3以上30～50℃； 亚共析钢完全退火：A C3以上20～30℃； 过共析钢不完全退火：A C3以上20～30℃； 正火A C3或A CM以上30～50℃； 1.1.2加热速度的选择 必须根据钢的化学成分及导热性能；钢的原始状态及应力状态；钢的尺寸及形状来确定加热速度。如钢的原始状态存在着铸造应力或轧煅热变形残余应力时，在加热是应特别注意。对这类钢要特别控制低温阶段的加热速度。钢的变形与热裂倾向是以钢的化学成分及原始状态不同而不同，主要有以下几点： a) 低碳钢比高碳钢热烈倾向小； b) 碳钢比合金钢变形开裂倾向小； c) 钢坯和成品件比钢锭变形和开裂倾向小； d) 小截面比大截面的钢变形和开裂倾向小。 1.1.3钢在加热时的缺陷 a) 过热：过热就是由于加热温度过高，加热时间过长使奥氏体晶粒过分长大。粗大的奥氏体晶粒在冷却时产生粗大的组织，并往往出现魏氏组织，结果是钢的冲击韧性、塑性明显下降。已过火的钢可以在次正火或退火加以纠正。 b) 强烈过热：加热温度过高或加热保温时间过长，使氧或硫沿晶界渗入钢中或者钢中的
《金属材料与热处理》期中试卷 班级学号姓名 一、填空题 1．合金元素在钢中的主要作用有、、、和。 2. 合金钢按主要用途分可以分为、、三大类。 3. 按用途不同合金结构又可分为、，机械制造用钢又可分为、、、等。 4.热成型弹簧钢的最终热处理是，以达到使用要求。冷成形弹簧钢丝在冷绕成形后只需进行，以消除在冷绕过程中产生的内应力。 5．滚动轴承钢的预备热处理是，最终热处理是。6．CrWMn钢最突出优点是，故称为钢。 7．高速钢刀具切削温度达6000C时仍能保持高的和。 8．按工作条件不同，合金模具钢可分为、两种。 9．为提高热作模具钢的导热性和韧性，其含碳量应在范围内。 10．根据腐蚀机理的不同，金属腐蚀可分为腐蚀和两种，其中腐蚀的危害更大。 二、判断题 1、除Fe 、C外还含有其他元素的钢就是合金钢……………………………………………（） 2、大部分合金钢的淬透性要比碳钢好…………………………………………………………（） 3、在相同强度条件下合金钢要比碳钢的回火温度高…………………………………………（） 4、低合金钢是指含碳量低于0.25%的合金钢…………………………………………………（） 5、3C r2W8V钢的平均含碳量为0.3%，所以它是合金结构钢…………………………………（） 6、合金渗碳钢都是低碳钢………………………………………………………………………（） 7、合金钢只有经过热处理，才能显著提高力学性能…………………………………………（） 8、G Cr15钢是滚动轴承钢，但又可制造量具、刀具和冷冲模具等，其含Cr量15 %……（） 9、Cr12W8V是不锈钢…………………………………………………………………………（） 10、滚动轴承钢是高碳钢………………………………………………………………………（） 三、名词解释
金属材料与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有_体心立方_晶格、__面心立方__晶格和密排六方晶格三种。 2、金属的整个结晶过程包括形核_____、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为_间隙固溶体_与_置换固溶体_两种。 4、工程中常用的特殊性能钢有_不锈钢__、_耐热钢_、耐磨钢。 5、常用的常规热处理方法有___回火___、正火和淬火、__退火__。 6、随着回火加热温度的升高，钢的__强度__和硬度下降，而_塑性___和韧性提高。 7、根据工作条件不同，磨具钢又可分为_冷作模具钢_、__热作模具钢__和塑料磨具用钢等。 8、合金按照用途可分为_合金渗碳体_、_特殊碳化物_和特殊性能钢三类。 9、合金常见的相图有__匀晶相图__、_共晶相图__、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属_碳化物__和金属粘结剂，通过_粉末冶金__工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于_基体的组织_的组织和石墨的基体、形态、_数量_以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_灰口铸铁__、_白口铸铁_和麻口铸铁三类。 13、常用铜合金中，_青铜_是以锌为主加合金元素，_白铜_是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有_铁素体_和_奥氏体_,属于金属化合物的有_渗碳体_，属于混合物的有_珠光体_和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ） A 铁总是存在加工硬化，而铜没有 B 铜有加工硬化现象，而铁没有 C 铁在固态下有同素异构转变，而铜没有 D 铁和铜的再结晶温度不同 α-是具有（ A ）晶格的铁。 2、Fe A 体心立方 B 面心立方
低碳合金钢铸件热处理调质工艺 材料：34CrNiMo 热处理进度---------时间记录曲线 淬火（℃）温度（℃） 860℃±10℃630℃±10℃ 均均 0.6min/mm 油 2min/mm 空 温温 0 时间（t） 0 时间（t） 工艺针对紫圣（TDS 4090-38513）标准 热处理性能要求： 直径或厚度屈服强度抗拉强度伸长率断面收缩率冲击功硬度值d≤100 800 1000 11 50 HB260-300 100≤d≤160 700 900 12 160≤d≤250 600 800 13 ＞250 540 735 13 1、装炉时：核对委托单位物流号、图件号、工件编号，工件与工件之间相互留有20～ 30mm间隙。 2、工件允许叠装，上层与下层之间要有20～30mm间隙。 3、同一批次编号装一炉，一炉装不下装两炉，以此类推，做好记号，同时，现场拍照备案。 4、对大件有效尺寸≥300mm时，升温到600℃～650℃时根据工件形状需作1～3h停留均热。 5、调质工件合格后，装盘按原顺序编号，待运。
材料：42CrMo ?80 热处理进度---------时间记录曲线 淬火（℃）温度（℃） 860℃±10℃620℃±10℃ 均均 0.6min/mm 油 2min/mm 空 温温 0 时间（t） 0 时间（t） 工艺针对紫圣（TDS 4090-38508e）标准 热处理性能要求： 直径或厚度屈服强度抗拉强度伸长率断面收缩率冲击功硬度值≤25 930 1000 11 41 25≤d≤100 700 900 12 HB240-280 100≤d≤250 600 800 13 ＞250 540 735 13 6、装炉时：核对委托单位物流号、图件号、工件编号，工件与工件之间相互留有20～ 30mm间隙。 7、工件允许叠装，上层与下层之间要有20～30mm间隙。 8、同一批次编号装一炉，一炉装不下装两炉，以此类推，做好记号，同时，现场拍照备案。 9、对大件有效尺寸≥300mm时，升温到600℃～650℃时根据工件形状需作1～3h停留均热。 10、调质工件合格后，装盘按原顺序编号，待运。
金属材料与热处理教案 第一教案 A：课题：绪论 B：课型：新课 C：教学目的与要求 1、了解学习本课程的目的 2、了解本课程的基本内容及其发展史 3、了解金属材料在各行业中的应用 D：教学重点与难点 无 E：教学过程 绪论 一、学习本课程的目的 本课程是研究金属材料的成份、组织、热处理与金属材料的性能间的关系和变化规律的学科。 二、本课程的基本内容 1、主要内容： 包括金属的性能、金属学基础知识、钢的热处理和金属材料等。 2、金属的性能主要介绍： （1）金属的力学性能和工艺性能； （2）金属学基础知识讲述金属的晶体结构、结晶及金属的塑性变形，铁碳合金的组织及铁碳合金相图； （3）钢的热处理讲述热处理的原理和工艺； （4）金属材料讲述碳素钢、合金钢、铸铁、有色金属及硬质合金等金属材料的牌号、成分、组织、热处理、性能及用途。 3、学习本课程的方法 理论联系实际、注意观察现实生活中所接触到的金属材料。三、金属材料与热处理的发展史
金属材料的使用在我国具有悠久的历史。 四、金属材料在工业农业上的应用。 F：小结 G：布臵作业：预习第一章序论及第一章第一小节 第二教案 A：课题：金属的性能 B：课型：新课 C：教学目的与要求 1、掌握金属材料性能（工艺性能、使用性能）的概念、分类 2、掌握力学性能概念及其指标 3、掌握载荷的性质、名称、分类 4、掌握强度的概念及其种类、应力的概念及符号 D、教学重点与难点： 1、金属材料的性能是教学重点 2、金属材料的强度概念及种类是教学难点 E、教学过程： 第一章金属的性能 概论： 1、金属材料的性能包括：使用性能和工艺性能。 2、使用性能：是指金属材料在使用条件下所表现出来的性能，包括①物理 性能（如密度、熔点、导热性、导电性、热膨胀性、磁性等）。②化学性能（如抗腐蚀性、抗氧化性等）。③力学性能（如强度、塑性、硬度、冲击韧性及疲劳强度等）。④工艺性能。 第一节金属的力学性能 一、力学性能的概念：力学性能是指金属在外力作用下所表现出来的性能。 力学性能包括：强度、硬度、塑性、硬度、冲击韧性。 二、载荷的概念及分类：
焊接作业指导书 （含焊接热处理工艺） 合金钢管道（15CrMoG） 编制人： 审核人： 批准人： 建设机械分公司技术质量部
目录 一、适用范围 (3) 1.1总则 (3) 二、编制依据 (3) 三、工程一览 (4) 四、对焊工及热处理工的要求 (4) 五、焊接材料的选择 (4) 六、焊接设备、材料及焊接环境的要求 (5) 七、主要施工机具 (5) 八、焊接施工 (6) 8.1材料验收 (6) 8.2 焊接工艺及流程 (6) 九、焊接热处理 (8) 9.1作业项目概述 (8) 9.2作业准备 (9) 9.3作业条件 (9) 9.4热处理作业程序 (10) 9.5 质量检查与技术文件 (15) 十、质量检验 (17) 十一、安全技术措施 (18)
一、适用范围 本作业指导书适用于鞍钢股份能源管控中心1#4#干熄焦余热发电项目工程的管道安装施工。 1.1总则 1、为了保证锅炉焊接热处理质量，指导焊接热处理作业，特制定本工艺。 2、本工艺适用于锅炉、压力容器、压力管道及在受压元件上焊接非受压元件的安装检修焊焊前预热、后热和焊后热处理工作。 3、焊接热处理的安全技术、劳动保护应执行国家现行的方针、政策、法律和法规有关规定。 4、焊接热处理除执行本工艺的规定外，还应符合国家有关标准规范的规定以及设计图纸的技术要求。 二、编制依据 1、施工蓝图； 2、DL/T5031-94《电力建设施工及验收技术规范管道篇》; 3、DL/T 821-2002《钢制承压管道对接焊接接头射线检验技术规程》； 4、DL/T869-2004《火力发电厂焊接技术规程》； 5、《压力管道安全技术监察规程-工业管道》TSGD0001-2009 6、GB/T17394—1998《金属里氏硬度试验方法》 7、DL/T819—2002《火力发电厂焊接热处理技术规程》 8、GB/T16400—2003《绝热用硅酸铝棉及其制品》
金属材料与热处理技术专业简介 专业代码560107 专业名称金属材料与热处理技术 基本修业年限三年 培养目标 本专业培养德、智、体、美全面发展，具有良好职业道德和人文素养，掌握金属材料、热处理工艺制定及实施、生产管理与质量管理等基本知识，具备热处理操作、热处理工艺编制及实施、基本的热处理工装设计、设备保养与维护等能力，从事热处理生产操作、热处理工艺设计和实施、金属材料管理等方面工作的高素质技术技能人才。 就业面向 主要面向机械、航天航空、核工业、船舶制造、军工等企事业单位，在金属材料管理选择、金属材料改性等技术领域，从事热处理生产操作、热处理工艺设计和实施、金属材料管理、产品检验、车间生产管理等工作。 主要职业能力 1.具备对新知识、新技能的学习能力和创新创业能力； 2.具备编制与实施常用热处理方法的工艺及工艺规程的能力； 3.具备常用工装夹具设计的能力； 4.具备常用热处理设备安装、调试、维修和技术改造的能力； 5.具备对金属制品进行金相分析、化学分析和力学性能检测的能力； 6.具备选用各种金属材料的能力； 7.具备分析、解决热处理现场技术问题的能力； 8.掌握常用热处理方法。
核心课程与实习实训 1.核心课程 机械制图及 CAD、机械设计基础、机械制造基础、金属学及金属材料、显微组织分析技术、材料成型与控制基础、金属力学性能测试技术、热加工检测技术、热处理原理及工艺等。 2.实习实训 在校内进行机加工、钳工、材料成型与控制、金相组织分析、金属力学性能测试、机械设计基础课程设计、热处理操作技能、热处理工艺设计、应用软件技术等实训。 在机械、核工业、军工等企业进行实习。 职业资格证书举例 热处理工金相分析员 衔接中职专业举例 金属热加工金属表面处理技术应用 接续本科专业举例 金属材料工程材料成型及控制工程
号钢热处理工艺 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

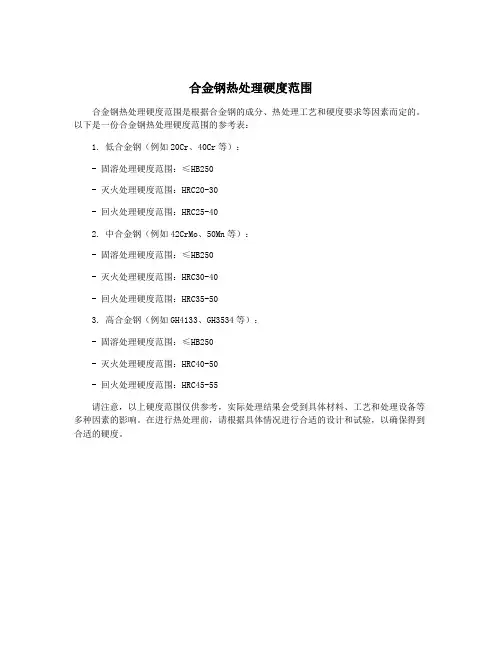

1 45号钢要求硬度HRC40-50，是不是要淬火+低温回火 换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下： 淬火温度：840℃水淬 回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度 2 1.临界温度指钢材的奥氏体转变温度。不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。 2. 常用碳钢的临界点 钢号临界点 (℃) 20钢 735-855 (℃) 45钢 724-780 (℃) T8钢 730 -770(℃) T12钢 730-820 (℃) 3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。 4 20CrMnTi Ac1 Ac3 Ar1 Ar3 740 825 680 730 5
Cr12MoV热处理知识 Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。 其热处理制度为：钢棒与锻件960℃空冷 + 700～720℃回火，空冷。 最终热处理工艺： 1、淬火： 第一次预热：300～500℃， 第二次预热840～860℃； 淬火温度：1020～1050℃； 冷却介质：油，介质温度：20～60℃， 冷却至油温；随后，空冷，HRC=60～63。 2、回火： 经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下： 加热温度400～425℃，得到HRC=57～59。 说明：在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。最为理想的回火区间在380--400℃，这个区间回火，韧性最好，并且有良好的耐磨性。如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿命。Cr12MoV的回火脆性温度范围在325~375℃。 CR12MoV380-400回火后硬度在56-58HRC做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。 Cr12MoV 分级淬火工艺：
第四章金属材料的基础知识和热处理的基本知识 第一部分：学习内容 1、钢的分类：|（1）-碳钢:含碳量低于2%的铁碳合金;-合金钢:在钢中特意加入一种或几种其它合金元素组成的钢;-生铁:含碳量高于2%的铁碳合金.,可通过铸造方法制造零件,所以又称铸铁. （2）按化学成分分类： 碳钢-低碳钢:含碳量小于0.25%;-中碳钢:含碳量为0.25~0.55%;-高碳钢:含碳量大于0.55%. 合金钢-低合金钢:合金元素总含量小于3.5%;-中合金钢:合金元素总含量3.5~10%;-高合金钢:合金元素总含量大于10%; 2、洛氏硬度与布氏硬度值近似关系： HRC≈1/10HB 3、热处理及其常用工艺方法 热处理的定义-利用钢在固态下的组织转变,通过加热和冷却获得不同组织结构,从而得到所需性能的工艺方法统称热处理. 常用热处理工艺方法：退火-将钢加热到一定温度,保温一段时间,然后随炉一起缓慢冷却下来,以期得到接近平衡状态组织的一种热处理方法. 4、完全退火:AC3以上30~50℃,用于消除钢的某些组织缺陷和应力,改善切削加工性能; 等温退火:加热到AC3,以上30~50℃,较快的冷却到略低于Ar1的温度,并在此温度下等温到奥氏体全部分解为止,然后出炉空冷.适用于亚共析钢、共析钢，尤其广泛用于合金钢的退火。优点是周期短，组织和硬度均匀。 5、正火-正火和退火加热方法相似，只是冷却速度比退火稍快（空冷），得到的是细片状珠光体（索氏体），强度、硬度比退火的高，与退火相比，工艺周期短，设备利用率高。主要用于低碳钢获得满意的机械性能和切削性能、过共析工具钢消除网状渗碳体、中碳钢代替退火或作为淬火前的预先热处理。 6、淬火-将钢加热到AC1以上30~50℃(共析钢、过共析钢）或AC3以上30~50℃（亚共析钢），保温一段时间，然后快冷得到高硬度的马氏体组织的工艺方法。用以提高工件的耐磨性。 7、回火-将淬火后的工件加热到A1以下某一温度，保温一段时间，然后以一定的方式冷却（炉冷、空冷、油冷、水冷等） -目的：1）降低淬火工件的脆性，消除内应力（热应力和组织应力），使淬火组织趋于稳定，同时也使工件尺寸趋于稳定；2）获得所需的硬度和综合机械性能。 8、焊后消除应力热处理(PWHT、ISR):目的是消除应力、降低硬度、改善组织、稳定尺寸,避免制造和使用过程产生裂纹; 9、试述T8A的含义：含碳量为8‰的高级优质碳素工具钢。 10、怎样区别无螺纹的黑铁管与直径相似的无缝钢管？ 答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝和管子直径来判断。 11、何谓钢的热处理？ 答：所谓钢的热处理就是在规定范围内将钢加热到预定的温度，并在这个温度保持一定的时间，然后以预定的速度和方法冷下来的一种生产工艺。 12、试述T7的含义。 答：T7的含义为：含碳量为7‰的碳素工具钢。 13，退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢

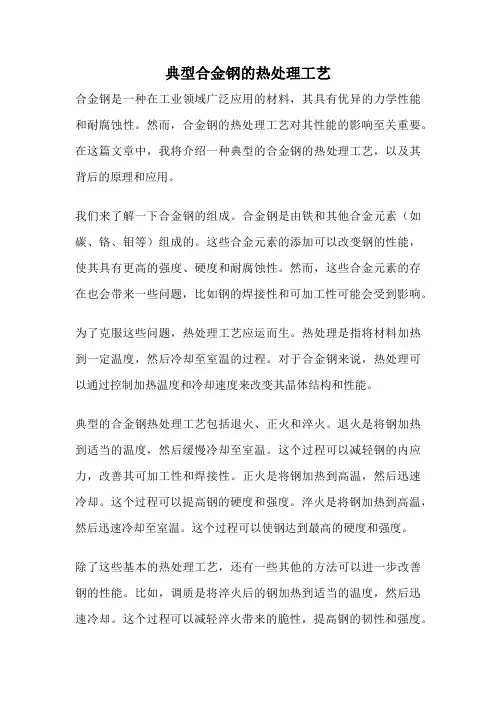

钢铁材料的一般热处理 名称热处理过程热处理目的 1．退火 将钢件加热到一定温度，保温一定时间，然后缓慢冷却到 室温①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工 ②细化晶粒，均匀钢的组织，改善钢的性能及为以后的热处理作准备③消除钢中的内应力。防止零件加工后变形及开裂 退火类别(1)完全退火 将钢件加热到临界温度(不同钢材临界温度也不同，一般 是710-750℃，个别合金钢的临界温度可达800—900oC) 以上30—50oC，保温一定时间，然后随炉缓慢冷却(或埋 在沙中冷却) 细化晶粒，均匀组织，降低硬度， 充分消除内应力完全退火适用于含 碳量(质量分数)在O．8％以下的锻 件或铸钢件 (2)球化退火 将钢件加热到临界温度以上20～30oC，经过保温以后， 缓慢冷却至500℃以下再出炉空冷 降低钢的硬度，改善切削性能，并 为以后淬火作好准备，以减少淬火 后变形和开裂,球化退火适用于含 碳量(质量分数)大于O．8％的碳素 钢和合金工具钢 (3)去应力退火 将钢件加热到500～650oC，保温一定时间，然后缓慢冷 却(一般采用随炉冷却) 消除钢件焊接和冷校直时产生的内 应力，消除精密零件切削加工时产 生的内应力，以防止以后加工和用 过程中发生变形 去应力退火适用于各种铸件、锻件、 焊接件和冷挤压件等 2．正火 将钢件加热到临界温度以上40～60oC，保温一定时间， 然后在空气中冷却①改善组织结构和切削加工性能 ②对机械性能要求不高的零件，常用正火作为最终热处理 ③消除内应力 3．淬火 将钢件加热到淬火温度，保温一段时间，然后在水、盐水 或油(个别材料在空气中)中急速冷却①使钢件获得较高的硬度和耐磨性 ②使钢件在回火以后得到某种特殊
