台强整流器说明书
台强整流器说明书
第一章：引言
1.1 产品简介
台强整流器是一种专门用于将交流电转变为直流电的设备。它主要用于工业领域中需要可靠的直流电源供应的场合，如电力系统、通信设备、电动机驱动、充电设备等。
1.2 产品特点
- 可以将输入的交流电转换成稳定的直流电输出。
- 具有高效率、低噪音、低损耗的特点。
- 具备过载保护、过热保护、短路保护功能，保证设备的安全运行。
- 具有较大的输入电压范围，适应不同的电力环境。
- 具有稳定的输出电压和电流特性，可以满足各种电力需求。- 具备远程监控、故障报警、数据记录等功能，方便用户进行远程管理。
1.3 适用范围
台强整流器适用于以下场合：
- 电力系统中的直流供电需求。
- 通信设备的直流供电需求。
- 电动机驱动中的直流供电需求。
- 电动车充电设备的直流供电需求。
第二章：产品结构
2.1 整流器外观
台强整流器外观为金属箱体结构，外壳采用高强度防护材料制成，具有良好的防护性能和散热性能。外观尺寸为
500mm×400mm×200mm，重量为20kg。
2.2 整流器内部结构
整流器内部结构包括电源模块、控制模块、输出模块等。电源模块负责将输入的交流电转换为直流电，控制模块负责对整流器的运行进行监控和控制，输出模块负责将直流电输出给负载设备。
第三章：产品参数
3.1 输入参数
- 输入电压范围：AC 380V±10%
- 输入频率范围：50Hz±5%
- 输入功率因数：≥0.95
3.2 输出参数
- 输出电压范围：DC 48V±1%
- 输出电流范围：0-50A
- 输出纹波电流：≤100mA
- 输出电压调节率：≤1%
- 效率：≥90%
3.3 过载保护参数
- 电流过载保护：大于110%额定输出电流时，整流器自动切断输出电流，以保护负载设备。
- 温度过热保护：当整流器的温度超过设定值时，自动切断输出电流，并发出警报信号。
- 短路保护：当负载设备发生短路时，整流器自动切断输出电流。
第四章：安装与调试
4.1 安装前准备
- 确保安装场所通风良好，温度适宜，湿度适中。
- 根据产品的输入电压和频率要求，准备好合适的电源线路和插座。
- 了解负载设备的功率要求，正确选择整流器的输出电压和电流。
4.2 安装步骤
1. 将整流器放在平稳的地面上，并与负载设备连接好。
2. 将电源线连接到整流器的输入接口上，并插入合适的插座。
3. 检查整流器的输入和输出电缆连接是否良好，确保不会出现松动现象。
4. 检查整流器的各项参数设置是否正确，包括输入电压范围、输出电压和电流范围等。
4.3 调试步骤
1. 打开整流器的电源开关，观察指示灯是否正常亮起。
2. 使用万用表等仪器对整流器进行电压和电流测试，确认输出参数是否符合要求。
3. 通过整流器的控制面板或远程管理工具，对整流器的输出电压和电流进行调节，确保满足负载设备的要求。
4. 检查整流器的过载保护、温度过热保护、短路保护等功能是否正常工作。
第五章：使用与维护
5.1 使用注意事项
- 在使用整流器前，请仔细阅读本说明书，并按照要求正确操作。
- 请勿在潮湿、腐蚀性气体、易燃物等环境中使用整流器。
- 在整流器工作过程中，请勿触摸电源线和输出线，避免触电风险。
- 若整流器出现异常情况，请立即停止使用，并及时联系售后人员。
5.2 维护方法
- 定期清洁整流器外壳，保持良好的散热性能。
- 定期检查整流器的输入电压和输出电压，确保其稳定工作。- 定期检查整流器的各项保护功能是否正常，必要时进行调整和修复。
- 定期检查整流器的运行数据，做好故障诊断和记录。
第六章：故障排除
6.1 故障现象
- 整流器无法正常启动。
- 输出电压或电流不稳定。
- 整流器发出异常噪音。
- 整流器过热，或发出警报信号。
6.2 故障排除方法
1. 首先检查整流器的电源线和输出线是否连接良好。
2. 检查整流器的输入电压和输出电压是否符合要求。
3. 检查整流器的散热器是否清洁，保持良好的散热性能。
4. 若情况仍未改善，请及时联系售后人员，并提供详细的故障描述和相关数据。
第七章：售后服务
7.1 保修政策
台强整流器的保修期为一年，自产品销售出库之日起计算。在保修期内，若产品出现非人为原因导致的故障，可享受免费维修或更换服务。
7.2 售后人员联系方式
- 售后电话：XXX-XXXXXXX
- 售后邮箱：********************
- 售后地址：XXX市XX区XXX号
第八章：常见问题解答
Q1：整流器输出电压是否可以调节？
A1：是的，整流器具备输出电压调节功能，可根据负载设备
的要求进行调节。
Q2：整流器是否支持远程监控和管理？
A2：是的，整流器具备远程监控和管理功能，可通过网络实
现对整流器的远程操作和控制。
Q3：是否可以同时连接多个负载设备？
A3：可以，整流器具备多个输出接口，可以同时连接多个负
载设备。
Q4：整流器是否具备输出短路保护功能？
A4：是的，整流器具备输出短路保护功能，可保护负载设备
免受短路损坏。
Q5：整流器是否可以自动切换输入电压？
A5：整流器的输入电压范围较大，可以适应不同的电力环境，无需手动切换。
以上为台强整流器的详细说明书内容，希望能对用户使用和了解产品有所帮助。如有更多问题或需求，请及时联系我们的售后服务部门。
DUM-48/25D10 DUM-48/25D11型 智能开关电源 使用说明书 (V3.20) 北京动力源科技股份有限公司 二○○八年四月
前言................................................................................................................................................................. II 第一章概述.. (1) 一、简介 (1) 二、系统特点 (2) 三、使用环境与工作条件 (4) 四、安全 (4) 五、执行标准 (4) 第二章电源系统 (6) 一、主要技术指标 (6) 二、系统组成 (6) 三、基本工作原理 (7) 第三章控制系统 (10) 一、控制器 (10) 二、电池保护板 (12) 第四章整流器 (13) 一、主要技术指标 (13) 二、工作原理 (14) 三、整流器外形 (15) 第五章安装 (16) 一、安全守则 (16) 二、开柜检查 (16) 三、设备的安装 (16) 第六章系统开通与操作 (18) 一、空载开通 (18) 二、系统调试 (19) 三、故障状态 (21) 四、参数设置 (21) 五、系统操作 (23) 六、工作状态说明 (24)
本说明书适用于DUM-48/25D10、DUM-48/25D11型智能开关电源。其中DUM-48/25D11除了高度不同外，其余与DUM-48/25D10相同。以下仅以DUM-48/25D10为例进行说明。 本书主要介绍了DUM-48/25D10型智能开关电源的系统特点、组成原理、安装调试、操作与维护等。 本书还介绍了与DUM-48/25D10型智能开关电源配套的DZY-48/25D1型整流器、DKD11型控制器的特点和基本工作原理。 安装前，敬请认真阅读本说明书。敬请妥善保管，以备查阅。 若遇问题请与北京动力源科技股份有限公司或驻当地办事处联系。 安全符号、术语： 警告：提示可能造成人身伤害的危险。 警告：提示可能造成设备故障或损坏的危险。 警告：大接触电流，在接通电源之前必须先接地。 高压：提示设备上有高压，请注意人身安全。 保修事项： 北京动力源科技股份有限公司郑重承诺：承担在合同或协议规定的保修期内正常使用条件下设备故障的免费维修。 在保修期内，由北京动力源科技股份有限公司决定对故障设备进行维修或更换。 因技术更新所引起的产品功能、性能的变更，不包含在本说明书内。 本说明书按产品标准配置说明，有关特殊订货系统，请参照此说明书。 说明：交流停电后敬请用户维护人员及时与供电部门联系，尽快恢复交流供电，一方面可保证通信畅通，同时有利于电池的维护使用。若不能及时恢复交流供电，电池电压降低至电池保护电压时系统将会断开电池供电，中断通信。 断开电池供电后，本设备的电源检测控制系统仍将需要0.5～1A 的电流维持正常工作。若不能及时恢复交流供电，电池将有过放电的可能。 公司地址：北京丰台科学城星火路8号 邮政编码：100070 服务热线：（010）63783099 投诉热线：（010）63783055
出厂文件注意保存 西安中电变压整流器厂技术资料 饱和电抗器控制 二极管电解整流装置 安装使用说明书 西安中电变压整流器厂 2010．06 ZHS-2x54KA/550V 二极管电解整流装置 安装使用说明书 目录 1 概述————————————————————————------3 1.1. 用途与特点 1.2. 引用技术标准 1.3. 装置型号意义 1.4. 主要技术规格 1.5. 使用条件 2. 安装使用要求 ----------------------------------------------5 3. 系统组成原理 ----------------------------------------------6 3.1. 整流主电路工作原理 3.2. 饱和电抗控制电路原理 3.3. 自动调节控制系统概况 3.4. 稳流系统工作原理 3.5. PLC 控制系统工作原理
3.6. 整流机组保护工作原理 3.7. 仪表显示界面与按钮 3.8. 控制电源分配 3.9. 电量检测电路 4. 电流控制方式 ---------------------------------------------21 4.1. 触摸屏电流给定 1) 电流给定状态设置 2) 本地电流自动给定 3) 本地电流手动给定 4) 本地有载档位升降 4.2. 总控触摸屏电流给定 4.3. 总控计算机电流给定 5. 本控触摸屏操作 -------------------------------------------24 1) 首页 2) 管理 3) 机组 4) 单元 5) 状态 6) 显示 7) 报警 6. 总控触摸屏操作 -------------------------------------------29 1) 首页 2) 管理 3) 操作 4) 状态 5) 显示 6) 报警 7. 上级计算机操作 -------------------------------------------34 7.1. 说明 7.2. 总控 S7300 以太网通讯变量地址表 7.3. 机组 S7200 采用MODBUS 通讯变量地址表 7.4. 运行数据变量地址清单
台强整流器说明书 台强整流器说明书 第一章：引言 1.1 产品简介 台强整流器是一种专门用于将交流电转变为直流电的设备。它主要用于工业领域中需要可靠的直流电源供应的场合，如电力系统、通信设备、电动机驱动、充电设备等。 1.2 产品特点 - 可以将输入的交流电转换成稳定的直流电输出。 - 具有高效率、低噪音、低损耗的特点。 - 具备过载保护、过热保护、短路保护功能，保证设备的安全运行。 - 具有较大的输入电压范围，适应不同的电力环境。 - 具有稳定的输出电压和电流特性，可以满足各种电力需求。- 具备远程监控、故障报警、数据记录等功能，方便用户进行远程管理。 1.3 适用范围 台强整流器适用于以下场合： - 电力系统中的直流供电需求。 - 通信设备的直流供电需求。 - 电动机驱动中的直流供电需求。 - 电动车充电设备的直流供电需求。
第二章：产品结构 2.1 整流器外观 台强整流器外观为金属箱体结构，外壳采用高强度防护材料制成，具有良好的防护性能和散热性能。外观尺寸为 500mm×400mm×200mm，重量为20kg。 2.2 整流器内部结构 整流器内部结构包括电源模块、控制模块、输出模块等。电源模块负责将输入的交流电转换为直流电，控制模块负责对整流器的运行进行监控和控制，输出模块负责将直流电输出给负载设备。 第三章：产品参数 3.1 输入参数 - 输入电压范围：AC 380V±10% - 输入频率范围：50Hz±5% - 输入功率因数：≥0.95 3.2 输出参数 - 输出电压范围：DC 48V±1% - 输出电流范围：0-50A - 输出纹波电流：≤100mA - 输出电压调节率：≤1% - 效率：≥90%
sew整流器bge1.6说明书 1、使用条件 （1）环境温度：0~40℃。 （2）相对湿度：日平均值不大于95%；月平均值不大于90%（25C）；有凝露发生。 （3）海拔高度：≤1000m。 （4）地震烈度：7度。 （5）冷却方式：自然风冷。 2、工作原理 整流器由二极管及其散热器、保护器件、故障显示器件等组成，把交流电变为直流电向地铁车辆供电。为了降低波形畸变，减少对电网的干扰，以及为了降低纹波系数，使输出直流电压平稳，采用等效脉波整流电路。 脉波整流电路由两个三相桥式整流电路并联组成。一个三相整流桥接整流变压器二次侧的星形绕组，另一个三相整流桥接整流变压器的三角形绕组。因为每台整流变压器二次侧星形绕组和三角形绕组相对应的线电压相位错开五。 于是可以得到两个三相桥并联组成的脉波整流电路。当供给两台脉波整流器的整流变压器高压网侧并联的绕组分别采用士7.5°外延三角形联接时，两套整流器并联运行即可构成脉波整流。 3、整流器保护
（1）过电压保护：二极管换相过电压保护和直流侧过电压保护：直流侧阻容加压敏电阻和特种熔断器。 （2）交流侧过电压保护：压敏电阻加特种熔断器。 （3）内部短路保护：每个二极管串联快速熔断器。 （4）逆流保护：每个桥臂串联一只电流互感器。 （5）温度保护：在整流器最热处设置温度继电器。 4、控制与信号回路 （1）二极管故障显示回路 整流器同一整流桥臂的一个二极管故障，以及整流器不同整流桥臂的两个二极管故障时，均不跳闸。故障信号通过接点在屏柜面板显示二极管故障所在桥臂，并由RS485通讯板在远方显示故障。 （2）二极管故障跳闸控制回路 整流器同一整流桥臂的两个二极管故障时，发出跳闸信号。故障信号通过接点在屏柜面板显示二极管故障所在桥臂，并由RS485通讯板在远方显示故障。
牵引变电站用整流器培训教材 XX整流器厂有限公司 2009．11
1电源和控制的配线规程 2为设备就位所需之地板、导轨的安装钻孔和上螺丝的方法3安全警告及注意事项 4接地及其连接规程 5通风说明 6测试方法 7气候防护、灰尘防护和其它的环境防护 8安装所需工具的功能及建议数量 二操作 1概述 2主要性能参数 3操作说明 4注意事项 5故障查找 6记录表格 三维护与检修 1概述 2设备的操作与维修 2．1 设备的操作 2．2 设备的维护和检修 2．3 故障查找 2．4 故障排除
1 电源和控制的配线规程 交流输入导线取不小于400mm2电缆线2根，直流输出导线取不小于400mm2电缆线5根。辅助电源和控制用导线取不小于1.5mm2的多股导线。 2 为设备就位所需之地板、导轨的安装、钻孔和上螺丝的方法见地基图、底脚安装图。 3 安全警告及注意事项 3.1 在安装工作开始之前，应检查整流器的编号是否符合图纸规定。 3.2 整流器不能倒置。 3.3 整流器用铲车搬运时，铲的长度必须大于柜尺寸，防止倾倒，用吊车、行车搬运时需用4个吊环，不能用2个吊环，防止柜架变形。 3.4 电缆必须置于电缆架上。 3.5 整流变压器至整流器的电缆长度应该相等。 4 接地及其连接规程 接地用多股导线，其截面不小于95mm2。整流器接地电缆连接至负极柜。 5通风说明 整流器应安装在通风良好的场所，空气交换量应大于60 m3/min。6测试方法 整流器安装就位后，用1000V兆欧表测量柜架对地的绝缘电阻，其阻值应不小于2M 。
7气候防护、灰尘防护和其它的环境防护 整流器投运前，用鼓风机排除牵引变电站的潮气。 整流器应保持清洁，使用吹风机（例如上海锋利电动工具有限公司的Q1B-SF1-2.5吹风机，气压500mm，气流量2.5m3/min）吹去浮尘，使用柔软抹布清除绝缘子上油污，不能使用回丝、棕刷，因为残留回丝、棕丝会引发短路。 牵引变电站应防止飞蛾进入。 8安装所需工具的功能及建议数量 套筒扳手M16、M10 2套 呆扳手M16、M10 2套 内六角扳手S=6 （紧固M8 40内六角圆柱头螺钉）2个
JM810 晶闸管整流数字控制器 （REV：1.07） 使用说明书 九江整流器厂 二○○八年三月
目录 1概述 (1) 2产品特点 (1) 3技术参数 (1) 4工作原理 (2) 4.1系统结构 (2) 4.2稳流调节触发功能 (3) 4.3监控保护系统功能 (4) 4.4人机界面功能 (5) 4.5数字通信功能 (5) 5人机界面操作说明 (6) 5.1面板布置 (6) 5.2面板指示灯 (6) 5.3按键定义 (7) 5.4界面显示与操作 (7) 5.5安全密码防护 (12) 5.6按键操作说明 (12) 6安装接线 (13) 6.1外形尺寸 (13) 6.2接线端子 (13) 7调试使用 (13) 7.1调试说明 (13) 7.2通电前检查 (13) 7.3上电程序检查 (13) 7.4通信功能检查 (13) 7.5运行功能检查 (13) 7.6轻载模拟试验检查 (13) 7.7短路模拟试验检查 (14) 7.8运行参数记录保存 (14) 8维护及注意事项 (14) 8.1维护维修 (14) 8.2注意事项 (14) 附表： 1 JM810数控器参数设置表 (15) 附图： 1JM810数控器原理框图 (16) 2JM810数控器外形图 (17) 3JM810数控器外引接线端子图 (18)
1概述 JM810 晶闸管整流数字控制器（以下简称JM810数控器），是一种具有全数字晶闸管稳流调节控制的系统化功能模块。内置脉冲触发功放、LCD显示，能实现可编程逻辑功能、自动化参数测量、故障智能分析、及网络通讯等功能。集数字化、智能化、系统化、网络化于一身，是我厂最新的KZX10晶闸管整流装置智能控制柜的稳流控制核心单元。由它完成大容量晶闸管整流稳流控制系统的全部调节触发和控制保护功能，并允许构建完全独立的全数字化双通道冗余热备用系统。系统中仅需单个JM810数控器即可正常工作，维持机组基本的直流整流变电和闭环稳流系统的可靠工作。JM810数控器结构紧凑、技术先进、功能强大、性能可靠、维护方便，是晶闸管整流装置自动控制系统的革命性设计。JM810数控器产品可广泛应用于220KV、110KV、35KV 及以下电压等级的电化学、电冶金整流所的晶闸管整流机组，满足其自动化控制的需要。 2产品特点 1)友好的LCD操作显示界面。 2)采用先进的软硬件控制技术及高效数字算法，实现全数字调节、触发及控制功能。能极大地 满足晶闸管整流系统的高精度及高可靠性控制要求。 3)完善的稳流和控制功能，具有人工可选的多种的稳流控制方式，可进行自动智能化的故障保 护处理。 4)本机最小系统设计，独立地支持双通道在线备用，系统整体可靠性有极大的提高。 5)一体化的紧凑标准结构，更方便地适应恶劣的现场环境。 6)所有参数均可通过本地人机界面或专用网络实现数字化设定，并支持在线调整。系统参数自 动存储，断电后自动恢复。 7)系统自诊断功能，提示所有功能模块的异常状态信息。 8)支持在线更换，由于系统参数可以自动复制，新控制器无需专门的调试。 9)严格的全过程抗电磁干扰设计，工业标准的生产工艺设计，保证设备能够可靠地长期运行。 3技术参数 1)使用环境温度：－20~45℃ 2)使用环境湿度：＜85%RH 3)工作电源：AC 220V±10% 4)外形尺寸：246×142×302mm3 5)安装方式：面板安装。 6)防护等级：面板IP54（防尘防水） 7)LCD显示屏：240×160，LED背光 8)按键：6个 9)同步信号：2路AC正弦波(主同步、参考同步) 频率50Hz±2Hz； 幅值范围~60V ——380V（线电压） 幅值稳定度±10%； 10)直流反馈信号：0~20mA， DC0~1V，0~5V，0~10V，0~75mV 11)交流反馈信号：DC0~1V，0~1.25V，0~2V，0~2.5V，0~5V，0~10V
霍煤鸿骏铝业 ZZX10整流机组数字稳控柜使用说明书 九江整流器厂 二○○六年七月
目录 1产品概述 (1) 2使用条件 (1) 3主要技术参数 (2) 4原理简述 (2) 5结构特征 (5) 6人机界面操作说明 (6) 7设备安装 (15) 8调试使用 (15) 9运行操作 (16) 10维护及注意事项 (18) 附： 1故障报警分类表 (20) 2ZZX10整流机组数字稳控柜外形图 (20) 3JM820 LCD显示操作说明 (20)
1产品概述 ZZX10整流机组数字稳控柜是我厂针对电化学、电冶金行业整流所带饱和电抗器稳流的二极管整流供电特点，推出的一种最新型的整流机组计算机自动化控制系统系列高端技术产品。 它以机组PLC监控装置为核心，采用高可靠性能的稳流PLC及我厂生产制造的JM820数字稳流控制器专用调节控制单元，构成单机组高可靠双数字稳流控制系统。由机组PLC监控装置可完成对机组高压断路器、有载开关、变压器、整流柜、就地控制柜、直流刀闸、水冷却器及油风冷却器等全部机组整流设备的操作控制、故障保护及数据采集等功能。 ZZX10整流机组数字稳控柜上所设机组POD触摸屏人机界面，通过数字通讯与机组PLC网络相连，可完成全部机组就地操作及监控。 通过机组监控PLC构成的现场总线数字网络，与系列总PLC及上位机后台监控系统相连接，实现所有远方操作监控，从而构成高可靠、高性能的二极管机组整流自动化控制系统。， 本系列产品适用于220KV、110KV、35KV电压及以下等级的电化学、电冶金整流所带饱和电抗器稳流的二极管的机组整流供电配套的自动化控制系统。 2使用条件 (1) 海拔不超过1500m； (2)环境温度：-20℃~ +40℃。 (3)相对湿度：小于85%。 (4)无剧烈未震动和冲击及垂直倾斜小于5%的户内场所。 (5)无导电尘埃、无腐蚀性气体、无爆炸危险环境。 (6)稳控柜可靠接地，接地电阻小于1Ω。 (7)没有、易爆易燃、和没有腐蚀金属、破坏绝缘的、蒸汽的场所； (8)电网电压变化小于±010%。 3主要技术参数 (1)工作电源：三相交流380V。 (2)位移回路额定电流：30A (3)控制回路额定电流：30A (4)稳流控制方式：PLC及JM820数字PID稳流调节、PWM脉宽调制、IGBT
锦化增产3万吨/年烧碱项目整流变压器采购技术附件 （文件号：） 工程名称：锦化增产3万吨/年烧碱项目 单位名称：锦化增产3万吨/年烧碱项目组
1．概述 1.1本设备安装运行于葫芦岛锦化化工（集团）有限责任公司3万吨/年烧碱界区 内。 1.2本设备用于电解烧碱装置，与离子膜电解槽配套运行。 1.3产品应满足本附件规定要求。 1.4本附件仅对设备的主要规格参数进行规定，随着工程的进展，要求进 */ 1.5一步明确，由买方与卖方再行召开协调会，共同商讨细部要求，并形 成补充纪要。该纪要是对本附件的补充，作为合同的一部分，其补充纪要具有同样效力。 1.5 打星号的条款部分为必须满足项,否则可以认定为技术不满足. 2. 技术标准 GB1094.1-96 <<总则>> JB/T8636-1997 <<电力变流变压器>>标准 GB311.1-1997 <<高压输变电设备的绝缘配合>>标准 JB1T501-1991 <<电力变压器试验导则>>标准 GB10230-88 <<有载分接开关>>标准 GB1094.3-85 <<温升>>标准 GB1094.5-85 <<承受短路能力>>标准 GB/T56011-92 <<油浸式电力变压器质量等级>>标准 GB2536 <<变压器油>> GB1094 <<电力变压器>> JB2530 <<变流变压器>> GB/T18494 <<变流变压器>> 3.设备使用环境 3.1气象条件 3.1.1气温 最热月平均气温℃ 最冷月平均气温℃ 极端最高气温40 ℃
极端最低气温20 ℃ 3.1.2最大冻土深度: MM(土壤冻结月下旬到次年月下旬) 3.1.3空气湿度 年最小相对湿度% 最大相对湿度% 夏季相对湿度% 湿球温度℃ 3.1.4雷暴日数 年平均日数天 全年最多日数天 3.1.5海拔高度m 3.1.6污秽条件氯气、氯化氢 3.1.7年平均大气压101 kPa 3.1.8地震烈度度 4．电源条件 4.1整流电源66KV±5% 50HZ±0.5HZ 短路容量MVA（最大）MVA(最小) 注：短路参数暂时无法提供。 4.2动力及控制电源0.38/0.22kV +7% or –10% 4.3同步电源100V AC.来自66KV PT二次侧 5．冷却循环水 整流变压器冷却为油，冷却水为全厂循环水。 循环水由管道送入，其规格为： 供水温度（入口）：28—32℃ 供水压力（入口）：0.3—0.4MPa 年污垢热阻值： 注：系统供水总管供水压力0.4MPa，温度32℃，回水压力要求0.2MPa,回水温度≤40℃ 6.整流变压器技术数据 6.1安装方式：户内

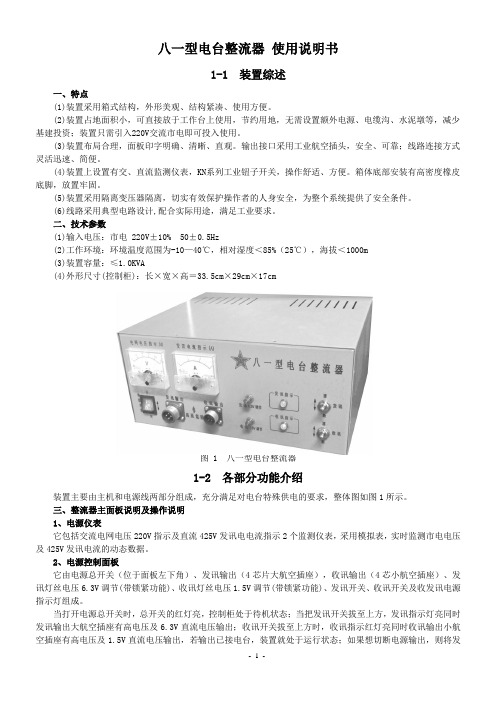

八一型电台整流器使用说明书 1-1 装置综述 一、特点 (1)装置采用箱式结构，外形美观、结构紧凑、使用方便。 (2)装置占地面积小，可直接放于工作台上使用，节约用地，无需设置额外电源、电缆沟、水泥墩等，减少基建投资；装置只需引入220V交流市电即可投入使用。 (3)装置布局合理，面板印字明确、清晰、直观。输出接口采用工业航空插头，安全、可靠；线路连接方式灵活迅速、简便。 (4)装置上设置有交、直流监测仪表，KN系列工业钮子开关，操作舒适、方便。箱体底部安装有高密度橡皮底脚，放置牢固。 (5)装置采用隔离变压器隔离，切实有效保护操作者的人身安全，为整个系统提供了安全条件。 (6)线路采用典型电路设计,配合实际用途，满足工业要求。 二、技术参数 (1)输入电压：市电 220V±10% 50±0.5Hz (2)工作环境：环境温度范围为-10—40℃，相对湿度＜85%（25℃），海拔＜1000m (3)装置容量：≤1.0KVA (4)外形尺寸(控制柜)：长×宽×高＝33.5cm×29cm×17cm 图 1 八一型电台整流器 1-2 各部分功能介绍 装置主要由主机和电源线两部分组成，充分满足对电台特殊供电的要求，整体图如图1所示。 三、整流器主面板说明及操作说明 1、电源仪表 它包括交流电网电压220V指示及直流425V发讯电电流指示2个监测仪表，采用模拟表，实时监测市电电压及425V发讯电流的动态数据。 2、电源控制面板 它由电源总开关（位于面板左下角）、发讯输出（4芯片大航空插座），收讯输出（4芯小航空插座）、发讯灯丝电压6.3V调节(带锁紧功能)、收讯灯丝电压1.5V调节(带锁紧功能)、发讯开关、收讯开关及收发讯电源指示灯组成。 当打开电源总开关时，总开关的红灯亮，控制柜处于待机状态；当把发讯开关拔至上方，发讯指示灯亮同时发讯输出大航空插座有高电压及6.3V直流电压输出；收讯开关拔至上方时，收讯指示红灯亮同时收讯输出小航
