空气压缩机使用说明书

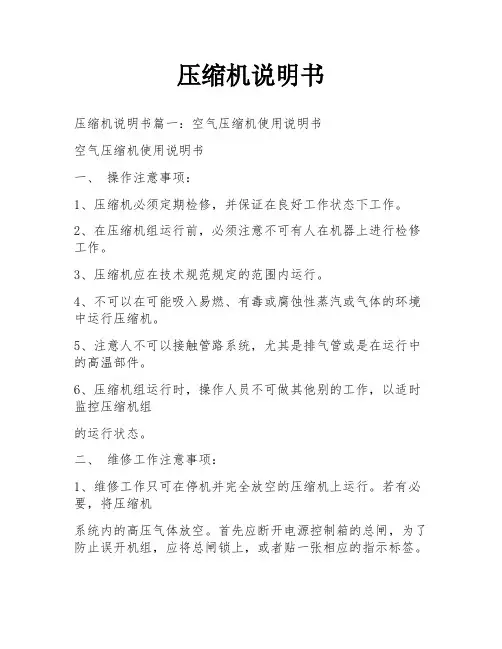

一、操作注意事项:
1、压缩机必须定期检修,并保证在良好工作状态下工作。
2、在压缩机组运行前,必须注意不可有人在机器上进行检修工作。
3、压缩机应在技术规范规定的范围内运行。
4、不可以在可能吸入易燃、有毒或腐蚀性蒸汽或气体的环境中运行压缩机。
5、注意人不可以接触管路系统,尤其是排气管或是在运行中的高温部件。
6、压缩机组运行时,操作人员不可做其他别的工作,以适时监控压缩机组
的运行状态。
二、维修工作注意事项:
1、维修工作只可在停机并完全放空的压缩机上运行。若有必要,将压缩机
系统内的高压气体放空。首先应断开电源控制箱的总闸,为了防止误开
机组,应将总闸锁上,或者贴一张相应的指示标签。
2、开始工作前,应全部打开凝液分离器上的手动排水阀,使得压缩机组完
全放空,没有压力。
3、每次修理或改造安全设备时,如果要求有修改后检查合格证的,必须经
有关监测主管部门重新验收认可。
4、在压缩机组上,只可用原装备件和推荐使用的零部件进行维修。
5、在维修时要严格保持清洁,拆下的零件应置于干净的地方,并对不同的零件采取用布、纸或胶布遮盖起来,以防尘污。
6、维修后,检查一下确定没有工具,零部件和抹布留在压缩机组上面或者里面。
7、压缩机组完全降温前,决不可用易燃溶剂清洗零部件。零部件用溶剂清洗后,然后用压缩空气将零部件吹洗干净。
8、用压缩空气吹设备时,应十分小心,并戴护目镜。
三、压缩机的主要性能参数:
a、公称容积流量:3m3/min
b、吸气压力:0.1MPa
c、额定排气压力: 4.0MPa
d、吸气温度:≤45℃
e、各级排气温度:<180℃
f、输气温度:≤50℃
g、压缩介质:空气
h、冷却水耗量:≥3.5 m3/h
i、润滑油温度:≤70℃
j、气缸直径:一级φ285mm
二级φ155mm
三级φ75mm k、活塞行程:95mm
l、转速:740r/min
m、配备动力:Y280M-8,740r/min,450KW,AC380V/50Hz
IP44 B3 n、压缩机外形尺寸(长×宽×高):~2350×1900×1500(mm) o、全机重量: 2500kg
p、震动烈度:≤28.0
q、各级排气压力:一级排气压力:0.27~0.37MPa
二级排气压力:1.2~1.39MPa
三级排气压力:4.0MPa
四、气路系统:
气路系统的作用,主要是将气体引向压缩机,经压缩机各级压缩之后,再引向使用场所,本机的主要气路流程示意如下:
其中空气滤清器、一级气缸、一级冷却器、二级气缸、二级冷却器、二级油水分离器、三级气缸、三级冷却器、三级油水分离器和以上部件连接的管道组成压缩机的气路主管路,排除油、水用的排污管路以及连接压力表的管路和控制管路等组成压缩机气路的辅助管路;用户在使用该机前,必须增加后续管道和阀门分别与送
气接头、排污接头相连接,以备把压缩空气送至使用场所和把油水引至合适的位置排放掉,本机的排污是自动排污,排放的时间间隔约为20~30min排放一次,排放时间约为10s,用户可根据当地的空气湿度进行适当的调整。
本机在气路系统中每级都设置有安全阀保护装置,当系统中的压力超过工作压力时,它就自动开启,把多余的气体排放掉,以使系统降低到正常工作压力。本机安全阀安装在排气系统上,各级安全阀的开启压力如下(表压):一级安全阀开启压力:0.38~0.45 MPa
二级安全阀开启压力: 1.4~1.5 MPa
三级安全阀开启压力: 4.2~4.4 MPa
气罐安全阀开启压力: 1.21~1.3MPa
五、正常操作:
1、启动准备:
首次启动——开机前检查一次和二次接线并紧固,使接线牢固安全可靠,必须检查电气部分是否安装完备。确认接线无误后方可合上控制柜内断路器开关QF,再按如下正常程序操作。
启动前应打开水路向压缩机供水,且保证水压>0.1MPa,合上断路器开关QF,仪表盘上停机指示灯H14和电气柜上停机指示灯H13亮。电压表显示正常且无任何报警指示,即可启动。
2、启动:
合上电气柜内断路器QF,仪表盘上停机指示灯H14和电气柜上停机指示灯H13亮。按仪表盘上启动按钮S32(或电气柜上启动按钮S31),主回路进行自藕降压启动
运转。首先是电气柜内交流接触器KM31和交流接触器KM32得电启动,电气柜上启动指示灯H15亮,仪表盘上停机指示灯H14和电气柜上停机指示灯H13灭。同时电气柜内时间继电器K32延时工作,当电气柜内时间继电器K32延时工作时间到,转换成电气柜内交流接触器KM33得电运转。此时仪表盘上运转指示灯H12和电气柜上运转指示灯H11亮,电气柜上启动指示灯H15灭。启动完毕压缩机运转。电气柜上计时器开始累计工作计时。
3、停机
正常停机时,按仪表盘上停机按钮S13(或电气柜上停机按钮S12),切断电器柜内的控制回路,同时控制柜内主回路交流接触器断开,电机停转。
分断电气柜内断路器QF,切断电源,停车完毕。
4、紧急停机
压缩机运行过程中需要紧急停机时,按下仪表盘上紧急停机按钮S11(或电气柜上紧急停机按钮S10),断路器的分励触头得电,断路器迅速脱扣,切断电源,停车完毕。
