数控车床的操作 一、数控车床的整体介绍 床身、导轨、主轴箱、回转刀架、数控系统、控制柜 二、数控界面介绍 1、机床控制面板（也叫MCP键盘，主要用于机床动作的直接控制或加工控制） a、机床工作方式按键区 b、机床控制区 c、速度修调区 d、轴控制区 e、运行控制区 2、编辑键盘（也叫NCP键盘, 主要用于编写和查看程序代码，包括常用的数字、字符和功能键，所有按键只在编辑和选择状态时有效） a、ESC b、BS c、DEL d、SP e、Enter f、PgDn g、PgUp h、Upper i、Alt 3、屏幕显示区 ● a、工作方式显示区 ● b、窗口显示区 （1）正文显示（用来时时显示加工程序，在该模式下不能进行程序编辑） （2）图形显示 ①、轨迹显示：程序校验时可快速显示刀具轨迹。 ②、仿真显示：加工时以给定速度显示刀具轨迹。 （3）大字符显示 （4）坐标联合显示
●c、功能按键显示区 （1）主菜单（操作者用） （2）扩展菜单（调试人员用） （3）三级菜单 ●d、辅助功能显示区(用来显示各功能按键的功能，是三级菜单结构，第一级 菜单有两页) （1）运行程序索引区（显示当前运行的程序名和程序段号） （2）坐标值显示区（用来显示刀具在工件坐标系或机床坐标系下的坐标值） （3）工件坐标零点显示区（用来工件坐标系的零点在机床坐标系下的坐标值，在单段工作方式下，运行加工程序首行的T指令，可设定工件坐标零点的当前坐标）（4）辅助机能显示区 三、数控机床基本操作步骤 ●（一）开机回参考点、超程解除 1、开机回零操作步骤 注意： a、回零必须注意安全（在轴运动方向不要发生碰撞） b、机床上电必须首先回参考点，以确定机床坐标系 2、超程解除步骤 a、软超程（机床完成回零后软超程设置有效出现手动报警） b、硬超程（当某轴出现超程时，超程解除灯亮，系统显示急停状态。） ●（二）手动操作类步骤 1、手动操作 2、增量进给 3、手摇进给 注意：①、每次只能控制一个坐标轴。②、手摇越快，运动速度就越快。 4、手动换刀（在手动或增量的方式都下有效） 5、主轴手动换挡（在MDI模式下输入M41或M42可进行高低转速的切换） 注意：在主轴运转时禁止手动换挡操作。 ●（三）程序编辑步骤
Y C K-6032/6036数控车床使用维修说明书
目录 前言 .......................................... 错误!未定义书签。第一章机床特点及性能参数. (2) 1.1机床特点 (2) 4.1 准备工作 4.2 上电试运行 (8) 第五章主轴系统 (9) 5.1 简介 (9) 5.2 主轴系统的机构及调整 (10)
5.2.1 皮带张紧 (10) 5.2.2 主轴调整 (11) 5.3 动力卡盘 (11) 第六章刀架系统 (11) 第十一章机床电气系统 (14) 11.1主要设备简要 (15) 11.2 操作过程： (15) 11.3 安全保护装置： (15)
11.4 维修： (15) 第十二章维护、保养及故障排除 (18)
前言 欢迎您购买我厂产品，成为我厂的用户。 本说明所描述的是您选用的我厂YCK-6032/6036标准型全功能数控车床。该车床结构紧凑，自动化程度高，是一种经济型自动化加工设备，主要用于批量加工各种轴类、套类及盘类零件的外圆、内孔、切槽，尤其适用轴承行业轴承套圈等多工序零件加工。
第一章机床特点及性能参数 1.1机床特点 YCK-6032/6036全功能数控车床是顺应市场要求向用户推荐的优秀产品，该机性能优异，各项指标均达国际水平，具有较高的性价比，可替代同类进口产品。 YCK-6032/6036整机布局紧凑合理，其高转速、高精度和高刚性，为用户在使用中提 本机标准配置为排刀架，刚性好，可靠性高，故障率低，重复定位精度为 0.007mm，相邻刀位移动时间为0.3秒，车、镗、钻、扩、铰等工具可同时安装使用。 另外，本机可选配八工位、十工位、十二工位液压转盘刀塔。 本机进给系统全部由伺服电机（可选配步进电机）直连驱动，刚性、动态特性好，系统的最小设定单位为0.001mm，快速移动速度为X轴15m/min，Z轴15m/min，
YCK-6032/6036 数控车床使用维修说明书
目录 前言 (1) 第一章机床特点及性能参数 (2) 1.1 机床特点 (2) 第二章机床的吊运与安装 (5) 2.1 开箱 (5) 2.2 机床的吊运 (6) 2.3 机床安装 (7) 2.3.1 场地要求 (7) 2.3.2 电源要求 (7) 第三章机床的水平调整 (8) 第四章机床试运行 (9) 4.1 准备工作 (9) 4.2 上电试运行 (9) 第五章主轴系统 (10) 5.1 简介 (10) 5.2 主轴系统的机构及调整 (11) 5.2.1 皮带张紧 (11) 5.2.2 主轴调整 (12) 5.3 动力卡盘 (12)
第六章刀架系统 (13) 第七章进给系统 (13) 第八章液压系统 (14) 8.1 液压系统原理 (14) 8.2 液压油 (15) 第九章润滑系统 (15) 9.1 移动部件的润滑 (15) 9.2 转动部件润滑 (15) 9.3 润滑油 (16) 第十章机车冷却系统及容屑装置 (17) 第十一章机床电气系统 (18) 11.1 主要设备简要 (18) 11.2 操作过程： (18) 11.3 安全保护装置： (19) 11.4 维修： (19) 第十二章维护、保养及故障排除 (24)
欢迎您购买我厂产品，成为我厂的用户 本说明所描述的是您选用的我厂YCK-6032/6036 标准型全功能数控车床。该车床结构紧凑，自动化程度高，是一种经济型自动化加工设备，主要用于批量加工各种轴类、套类及盘类零件的外圆、内孔、切槽，尤其适用轴承行业轴承套圈等多工序零件加工。该机床采用45 °斜床身，流畅 的排屑性能及精确的重复定位功能，可实现一台设备同时完成多道工序，提高了劳动效率，为工厂节省了人力资源，并且尺寸精度大大提高，一次装料可进行多次循环加工，可实现一人操作，看护多台机床。避免了传统车床自动送料车床的二次加工，使得多工序的产品能够一次性加工完成，实现了大批量多品种高精度零件的自动化生产。
数控车床设计方案 一、选定题目——数控车床 数控机床的特点 1. 适应性强，适合加工单件或小批量复杂工件在数控机床上加工不同形状的工件，只需重新编制新工件的加工程序，就能实现新工件的加工。 2. 加工精度高，生产质量稳定数控机床的脉冲当量普遍可达 0.001mm/p，传动系统和机床机构都具有很高的刚度和热稳定性，进给系统采用间隙措施，并对反向间隙与丝缸螺距误差等由数控系统实现自动补偿，所以加工精度高。 3. 生产率高工件加工所需时间包括机动时间和辅助时间。数控机床能有效的减少这两部分时间。数控机床主轴转速和进给量的调速都比普通机床的范围大，机床刚性好，快速移动和停止采用了加速、减速措施，数控机床更换工件时，不需要调整机床。同一批工件加工质量稳定，无需停机检验，故辅助时间大大减少。 4. 减轻劳动强度，改善劳动条件数控机床加工是自动进行的工件过程不需要人的干预，加工完毕自动停车，这就使工人的劳动条件大为改善。 5. 良好的经济效益机床价格昂贵，分摊到每个工件的设备费用较大，但是机床可节省许多其他的费用。例如，工件加工前不用划分工序，工件的安装、调整、加工和检验所花费的时间少，特别不用设计制造专用工装夹具，加工精度稳定，减少废品率。 6. 有利于生产管理的现代化数控机床使用数字信息与标准代码处理、传递信息，特别在数控机床上使用计算机控制。
二、主要技术指标 1. 用途:指数控车床的工艺范围，包括加工对象的材料、质量、形状及尺寸等。 2. 生产率：包括加工对象的种类、批量及其所要求生产率。 3. 性能指标：包括加工对象所要求的精度或数控车床的精度、刚度、热变形、噪声等。 4. 主要参数：即确定数控车床的加工空间和主要参数。 5. 驱动方式：数控车床驱动方式分为步进电动机驱动与伺服电动机驱动。驱动方式的确定不仅与机床的成本有关，还将直接影响传动方式的确定。 6. 成本及生产周期：无论是订货还是工厂规划的产品，都将确定成本及生产周期方面的指标。 三、系统方案设计 (一) 数控车床基本组成 1) 数控机床是一种利用数控技术，按照事先编好的程序实现动作的机床，它由程序载体、输入装置、数控装置、伺服系统、位置反馈和机床机械部件组 成。 2) 数控车床结构由主轴传动机构、进给传动机构、工作台、床身等部分组成。 3) 数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。详见下图：
华中数控车床编程指令及其格式介绍 1、零件程序是由数控装置专用编程语言书写的一系列指令组成的。 2、数控装置将零件程序转化为对机床的控制动作。 3、最常使用的程序存储介质是磁盘和网络。 4、为简化编程和保证程序的通用性，规定直线进给坐标轴用X，Y，Z 表示，常称基本坐标轴。X，Y，Z 坐标轴的相互关系用右手定则决定。 5、规定大姆指的指向为X 轴的正方向，食指指向为Y轴的正方向，中指指向为Z 轴的正方向。围绕X，Y，Z 轴旋转的圆周进给坐标轴分别用A，B，C 表示， 6、数控机床的进给运动，有的由主轴带动刀具运动来实现，有的由工作台带着工件运动来实现。 7、坐标轴正方向，是假定工件不动，刀具相对于工件做进给运动的方向。如果是工件移动则用加“′”的字母表示，按相对运动的关系，工件运动的正方向恰好与刀具运动的正方向相反，即有： +X =-X′, +Y =-Y′, +Z =-Z′ +A =-A′, +B =-B′, +C =-C′ 同样两者运动的负方向也彼此相反。 8、机床坐标轴的方向取决于机床的类型和各组成部分的布局，对车床而言：——Z 轴与主轴轴线重合，沿着Z 轴正方向移动将增大零件和刀具间的距离；——X 轴垂直于Z 轴，对应于转塔刀架的径向移动，沿着X轴正方向移动将增大零件和刀具间的距离； ——Y 轴(通常是虚设的)与X 轴和Z 轴一起构成遵循右手定则的坐标系统。9、机床坐标系是机床固有的坐标系，机床坐标系的原点称为机床原点或机床零点。在机床经过设计、制造和调整后，这个原点便被确定下来，它是固定的点。 10、为什么数控车床开机后要回参考点？ 答：数控装置上电时并不知道机床零点，为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点（测量起点），机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。 11、机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。 12、机床坐标轴的机械行程是由最大和最小限位开关来限定的。机床坐标轴的有效行程范围是由软件限位来界定的，其值由制造商定义。 13、工件坐标系是编程人员在编程时使用的，编程人员选择工件上的某一已知点为原点（也称程序原点），建立一个新的坐标系，称为工件坐标系。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。 14、程序原点选择原则？ 答：工件坐标系的原点选择要尽量满足编程简单，尺寸换算少，引起的加工误差小等条件。一般情况下，程序原点应选在尺寸标注的基准或定位基准上。对车床编程而言，工件坐标系原点一般选在，工件轴线与工件的前端面、后端面、卡爪前端面的交点上。
GSK980TA/D编程教材 《一》编程的基本概念 《二》常用G代码介绍 《三》单一固定循环 《四》复合型固定循环 《五》用户宏程序 《六》螺纹加工 《七》T代码及刀补 《八》F代码及G98、G99 《九》S代码及G96、G97 （注意：本教材仅供学习参考，实际操作编程时应以广数GSK980T车床数控系统使用手册为准） 2007年9月 《一》编程的基本概念: 一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工，数控程序包括程序号、程序段。 （一）程序号：相当于程序名称，系统通过程序号可从存储器中多个程序中识别所要处理的程序，程序号由字母O及4位数字组成。 （二）程序段：相当于一句程序语句，由若干个字段组成，最后是一个分号（；）录入时在键入EOB键后自动加上。整个程序由若干个程序段构成，一个程序段用来完成刀具的一个或一组动作，或实现机床的一些功能。（三）字段（或称为字）：由称为“地址”的单个英语字母加若干位数字组成。根据其功能可分成以下几种类型的字段： ▲程序段号：由字母N及数字组成，位于程序段最前面，主要作用是使程序便于阅读，可以省略，但某些特殊程序段（如表示跳转指令的目标程序段）必须标明程序段号。 为了便于修改程序时插入新程序段，各句程序段号一般可间隔一些数字（如 N0010、N0020、N0030）。 ▲ 准备功能：即G代码，由字母G及二位数字组成，大多数G代码用以指示刀具的运动。（如G00、G01、G02） ▲ 表示尺寸（坐标值）的字段：一般用在G代码字段的后面，为表示运动的G代码提供坐标数据，由一个字母与坐标值（整数或小数）组成。字母包括： 表示绝对坐标：X、Y、Z 表示相对坐标：U、V、W 表示园心坐标：I、J、K (车床实际使用的坐标只有X、Z，所以Y、V、J都用不着) ▼表示进给量的字段：用字母F加进给量值组成，一般用在插补指令的程序段中，规定了插补运动的速度。 ▼S代码：表示主轴速度的字段。用字母S加主轴每分钟转速（或主轴线速度：米/分）组成。
华中数控铣床仿真快速入门 此块速入门的目的是使用户通过在数控加工仿真系统（华中数控）铣床上实际加工一个零件，快速学习华中数控铣床的使用方法。实例12 所示目的：将零件加工成如图所示的模型，分析图如图 1 图8mm14mm,240mm的毛坯。的平底刀，选择高为长和宽均为加工准备：选取直径为G54 定位坐标系。采用加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；装刀具，对刀；设置参数；自动加工下面利用软件“数控加工仿真系统（华中数控）”来介绍具体操作过程：数控程序如下：o1000 G54G90G00X50.0Y0Z100 S600M03 G00X-105.0Y-75 Z5.0 G01X-105.0Y-75.0Z-10 Y75 Y0 X-55 Y75 Y-75 Z5 G00X-25Y75 G01Y-75Z-10 Y75 G02Y0R37.5 Z5 G00X40Y75 G01X40Y75Z-10 X90 X65 Y-50 G02X40Y-75R25 Z5 G00X100Y100Z100 M05M30 hncmks.txt 。将此数控程序在记事本中输入，文件名为2.1选择机床
2-1-1/…”，在选择机床对话框中，控制系统选择华中点击菜单“机床选择机床如图2-1-2 所示。数控，机床类型选择立式铣床，按确定按钮，此时界面如图 2-1-1 “机床”菜单及选择机床对话框图 2-1-2 “数控加工仿真系统”软件界面图 2.2 机床回零 ，将其松开。状态，若未松开，点击急停按钮检查急停按钮是否松开至 检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不 按钮，转入回零模式。亮，则点击 X CRTX坐标变轴将回零，按钮，此时在回零模式下，点击控制面板上的上的 YZ0.000CRT2-2-1界面如图，可以将同样，。轴回零。分别再点击，、“为此时”所示。 2-2-1 CRT 界面回零后的图2.3 安装零件 /…2-3-1）中将零件尺寸改为高”，在定义毛坯对话框（如图点击菜单“零件定义毛坯 14mm240mm1 ”，按确定按钮。、长和宽，名字为缺省值“毛坯/…2-3-2）中，选择零件栏选取安装夹具点击菜单“零件”，在选择夹具对话框（如图12-3-2。）（如图并按确定按钮夹具尺寸用缺省值，，“工艺板”选择夹具栏选取，”“毛坯
广州数控980TD编程操作说明书 第一篇编程说明 第一章：编程基础 1.1GSK980TD简介 广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品，采用了32位高性能CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现μm级精度运动控制和PLC逻辑控制。 技术规格一览表 运动控 制控制轴：2轴（X、Z）；同时控制轴（插补轴）：2轴（X、Z） 插补功能：X、Z二轴直线、圆弧插补 位置指令范围：-9999.999～9999.999mm；最小指令单位：0.001mm 电子齿轮：指令倍乘系数1～255，指令分频系数1～255 快速移动速度：最高16000mm/分钟（可选配30000mm/分钟） 快速倍率：F0、25%、50%、100%四级实时调节 切削进给速度：最高8000mm/分钟（可选配15000mm/分钟）或500mm/转（每转进给） 进给倍率：0～150%十六级实时调节 手动进给速度：0～1260mm/分钟十六级实时调节 手轮进给：0.001、0.01、0.1mm三档 加减速：快速移动采用S型加减速，切削进给采用指数型加减速 Ｇ指令28种G指令：G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99，宏指令G65可完成27种算术、逻辑运
1.2 机床数控系统和数控机床 数控机床是由机床数控系统（Numerical Control Systems of machine tools）、机械、电气控制、液压、气动、润滑、冷却等子系统（部件）构成的机电一体化产品，机床数控系统是数控机床的控制核心。机控系统由控制装置（Computer Numerical Controler简称CNC）、伺服（或步进）电机驱动单元、伺服（或步进）电机等构成。 数控机床的工作原理：根据加工工艺要求编写加工程序（以下简称程序）并输入CNC，CNC加工程序向伺服（或步进）电机驱动单元发出运动控制指令，伺服（或步进）电机通过机械传动构完成机床的进给运程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制指令由CNC传送给机床电气控制系统，由机床电气控制系统
目录 1. 概述 1 1.1 机床课程设计的目的 1 1.2 铣床的规格系列和用处 1 1.3 操作性能要求 1 2. 参数的拟定 1 2.1 确定极限转速 1 2.2 主电机选择 1 3. 传动设计 2 3.1 主传动方案拟定 2 3.2 传动结构式、结构网的选择 2 3.2.1 确定传动组及各传动组中传动副的数目 2 3.2.2 传动式的拟定 2 3.2.3 结构式的拟定 3 4. 传动件的估算 4 4.1 三角带传动的计算 4 4.2 传动轴的估算 6
4.2.1 传动轴直径的估算 6 4.2.2 传动轴以及主轴计算转速 7 4.3 齿轮齿数的确定和模数的计算 7 4.3.1 齿轮齿数的确定 7 4.3.2 齿轮模数的计算 8 4.3.3 齿宽确定 10 4.4 带轮结构设计 11 5. 动力设计 11 5.1 主轴刚度验算 11 5.1.1 选定前端悬伸量C 11 5.1.2 主轴支承跨距L的确定 12 5.1.3 计算当量外径 12 5.1.4 主轴刚度的计算 12 5.1.5 对于这种机床的刚度要求 12 5.2 齿轮校验 13 5.3 轴承的校验 13 6. 系统传动图 14
7. 心得体会 16 8. 参考文献 17 1.概述 1.1机床课程设计的目的 机床课程设计，是在金属切削机床课程之后进行的实践性教学环节。其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析，结构设计和计算能力。 1.2铣床的规格系列和用处 普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。因此，对这些基本知识和资料作些简要介绍。本次设计的是普通铣床主轴变速箱。 1.3 操作性能要求 1）具有皮带轮卸荷装置 2）主轴的变速由滑移齿轮完成 2.参数的拟定 2.1 确定极限转速 主轴最大转速2000r/min，最低转速160 r/min。公比 =1.25
目录 华中世纪星21M数控铣床1第一章数控系统面板1 1.1数控系统面板1 1.2MDI键盘说明2 1.3菜单命令条说明2 1.4快捷键说明3 1.5机床操作键说明3第二章手动操作8 2.1返回机床参考点8 2.2手动移动机床坐标轴8 2.3手动控制主轴10 2.4MDI运行11
第三章自动运行操作14 3.1进入程序运行菜单14 3.2选择运行程序14 3.3程序校验15 3.4启动自动运行15 3.5单段运行15第四章程序编辑17 4.1进入程序编辑菜单17 4.2选择编辑程序17 4.3编辑当前程序18 4.4保存程序19第五章数据设置20 5.1进入数据设置菜单20 5.2设置坐标系20 5.3设置刀具数据21华中世纪星21T数控车床23
第一章数控系统面板23 1.1数控系统面板23 1.2MDI键盘说明24 1.3菜单命令条说明24 1.4快捷键说明25 1.5机床操作键说明25第二章手动操作30 2.1返回机床参考点30 2.2手动移动机床坐标轴30 2.3手动控制主轴32 2.4刀位选择和刀位转换33 2.5机床锁住33 2.6MDI运行34第三章自动运行操作36 3.1进入程序运行菜单36 3.2选择运行程序36 3.3程序校验37
3.4启动自动运行37 3.5单段运行37第四章程序编辑和管理39 4.1进入程序编辑菜单39 4.2选择编辑程序39 4.3编辑当前程序40 4.4保存程序41第五章数据设置42 5.1进入数据设置菜单42 5.2设置刀库数据42 5.3设置刀偏数据43 5.4设置刀补数据44 5.5设置坐标系44华中世纪星三轴立式加工中心46第一章数控系统面板46 1.1数控系统面板46
法兰克系统数控车床说明书及编程[修订] G代码是数控程序中的指令。一般都称为G指令。 代码名称-功能简述 G00------快速定位 G01------直线插补 G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停 G05------通过中间点圆弧插补 G07------Z 样条曲线插补 G08------进给加速 G09------进给减速 G20------子程序调用 G22------半径尺寸编程方式 G220-----系统操作界面上使用 G23------直径尺寸编程方式 G230-----系统操作界面上使用 G24------子程序结束 G25------跳转加工 G26------循环加工 G30------倍率注销 G31------倍率定义 G32------等螺距螺纹切削，英制
G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销 G54------设定工件坐标系一 G55------设定工件坐标系二 G56------设定工件坐标系三 G57------设定工件坐标系四 G58------设定工件坐标系五 G59------设定工件坐标系六 G60------准确路径方式 G64------连续路径方式 G70------英制尺寸寸 G71------公制尺寸毫米 G74------回参考点(机床零点) G75------返回编程坐标零点 G76------返回编程坐标起始点 G81------外圆固定循环 G331-----螺纹固定循环 G90------绝对尺寸 G91------相对尺寸 G92------预制坐标 G94------进给率，每分钟进给 G95------进给率，每转进给 G00—快速定位 格式:G00 X(U)__Z(W)__
华中华中数控系统说 明
2004广州数控杯全国技工学校技能竞赛 技术文件 （数控车床操作员、数控加工中心操作工专业） 2004年技工学校技能竞赛全国组委会 二OO四年五月
目录 加工中心操作工竞赛技术纲要（生产实习指导教师组） (1) 数控车床操作工竞赛技术纲要（生产实习指导教师组） (3) 维修电工竞赛技术纲要（生产实习指导教师组） (24) 维修电工竞赛技术纲要（学生高级技校组） (29) 维修电工竞赛技术纲要（学生普通组） (34)
加工中心操作工竞赛技术纲要 一、竞赛技术纲要制定的标准 加工中心操作工竞赛技术纲要的制定，是以《中华人民共和国加工中心操作工国家职业标准》中加工中心高级操作工应具备的理论知识和实际操作技能要求为主要依据。 二、理论知识竞赛纲要 （一）机械加工基础部分 1、机械制图知识 （l）标准件和常用件的规定画法 （2）测绘零件回的方法 （3）计算机辅助绘图方法 （4）零件三视图、局部视图和剖视图的表达方法 （5）公差配合的基本概念 （6）形状、位置公差与表面粗糙度的基本概念 （7）绘制工装简图的方法 2、加工工艺知识 （1）金属材料及热处理基本知识 （2）机械制造工艺知识 （3）机械加工工艺的基本理论 （4）典型零件的加工工艺 （5）钻、扩、铰、镗、攻丝等工艺特点
（6）切削用量的选择原则 （7）加工余量的选择方法 （8）加工中心工艺卡的编制 3、夹具知识 （1）定位基准的基本原理及正确选择方法（2）夹具设计的基本原理 （3）平口钳、压板等通用夹具的调整及使用方法（4）专用夹具的选用方法 （5）工件定位基准的选择方法 （6）简单专用夹具的设计 4、刀具知识 （l）刀具的种类及用途 （2）刀具使用寿命的影响因素 （3）刀具材料的种类 （4）加工中心工具系统的种类及结构 （5）刀具新材料、高速加工技术 （6）刀具预调仪的工作原理 （7）刀具长度补偿值计算 （8）铣刀半径补偿值计算 （9）砂轮的种类及选择方法 （10）切削参数的合理选择 （二）数控机床及数控加工技术部分
华中数控车床仿真快速入门 此快速入门的目的是使用户通过在数控加工仿真系统（华中数控）车床上实际加工一个零件，快速学习华中数控车床的基本使用方法。 实例 目的：将零件加工成如图1所示的模型，平面分析图如图2所示 加工准备：该零件采用外圆加工方式，选取刀尖半径0.4，刀具长度60的V号刀片，H 型刀柄。选择直径60mm，高280mm的圆柱形毛坯。采用G54定位坐标系。 加工步骤：选择机床；机床回零；安装零件；导入数控程序；检查运行轨迹；选择刀具，对刀；设置参数；自动加工 数控程序如下： O301 G54G00X60.0Z5.0 S700M03 X70.0Z2.0
M98P320L6 G00X60.0Z10.0 M05 M30 O320 G01G42T0102U-10.0 U-15.0 U6.0W-3.0 W-23.5 U15.0Z-45.0 G02U0Z-116.62R55.0 G03U0W-51.59R44.0 G01W-6.37 U14.0 U6.0W-3.0 W-12.0 U10.0 Z2.0U-32.0 G40 M99 将此数控程序先在记事本中输入，文件名为hnctks.txt。 下面利用软件“数控加工仿真系统（华中数控）”来介绍具体操作过程：
进入系统 打开“开始”菜单。在“程序/数控加工仿真系统/”中选择“数控加工仿真系统（华中数控）”点击，进入。 1.1选择机床 如图1-1-1点击菜单“机床/选择机床…”，在选择机床对话框中，控制系统选择华中数控，机床类型选择车床，按确定按钮，此时界面如图1-1-2所示。 图1-1-1 图1-1-2 1.2 机床回零 检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。
数控钻床的安全操作规程 1.工作前认真检查电网电压、油泵、润滑、油量是否正常，检查压力、冷却、油管、刀具、 工装夹具是否完好，并作好机床的定期保养工作。 2.机床通电启动后，先进行机械回零操作，然后试运转5分钟，确认机械、刀具、夹具、工 件、数控参数等正确无误后，方能开始正常工作。 3.认真查验程序编制、参数设置、动作排序、刀具干涉、工件装夹、开关保护等环节是否完 全无误，以免循环加工时造成事故、损坏刀具及相关部件。严格按操作流程进行试切对刀，调试完成后要做好程序保护工作。 4.自动循环加工时，应关好防护拉门，在主轴旋转同时需要进行手动操作时，一定要使自己 的身体和衣物远离旋转及运动部件，以免将衣物卷入造成事故。 5.主轴或刀塔刀库装刀操作一定要在机械运动停止状态下进行，并注意和协作人员间的配合， 以免出现事故。在手动换刀或自动换刀时，要注意刀塔、刀库、机械手臂转动及刀具等的安装位置，身体和头部要远离刀具回转部位，以免碰伤。对加工中心机床，还应注意检查刀库刀套号与刀具号间的对应关系，以防止刀库刀号混乱造成换刀干涉或加工撞刀事故。 6.工件装夹时要夹牢，以免工件飞出造成事故，完成装夹后，要注意将卡盘扳手及其它调整 工具取出拿开，以免主轴旋转后甩出造成事故。 7.机床操作者应能够处理一般性报警故障，若出现严重故障、应迅速断电、并保护现场，及 时上报，并做好记录。 8.工作完毕后，应将机床导轨、工作台擦干净，并认真填写工作日志。
数控车床操作规程 工作前 9.查验“交接班记录”。 10.检查操纵手柄、开关、旋钮是否在正确的位置，操纵是否灵活，安全装置是否齐全、可靠。 11.接通电源前，应注意电源电压，超出规定电压范围不允许合上开关。空车低速运转2～3分 钟，观察运转状况是否正常，如有异常应停机检查。 12.观察油标指示，检查油量是否合适，油路是否畅通，在规定部位加足润滑油、冷却液。 13.确认润滑、电气、机械各部位运转正常后方可开始工作。 工作中 1.严禁超性能使用。 2.禁止在机床的导轨表面、油漆表面放置物品。 3.严禁在导轨面上敲打、校直和修整工件。 4.对新的工件在输入加工程序后，必须先用“试运行键”检查程序编制的正确性，再用“单 程序段操作键”检查程序运行情况，此时手指放在停止按钮上，随时准备做停止操作。未经试验的程序，不允许进行自动循环操作，以防止机床发生故障。 5.在程序自动循环运行时，操作者应集中思想，密切监视运行情况，严禁离开工作岗位。 6.在运行中发生报警和其它意外故障时，应使用暂停键终止运行，再做相应的操作处理，应 尽量避免使用紧急停止按钮。 7.刀架在轴向位移时，严禁切断电源，避免零件损坏。 8.经常检查机床精度和观测刀具磨损情况，以便及时进行刀具的尺寸补偿和更换。 9.严禁任意开启电气柜、数控装置盖板。 工作后 1.必须将各操纵手柄、开关、旋钮置于“停机”位置，并切断电源。 2.进行日常维护保养。 3.填写“交接班记录”，做好交接班工作。
G代码是数控程序中的指令。一般都称为G指令。代码名称-功能简述 G00------快速定位 G01------直线插补 G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停 G05------通过中间点圆弧插补 G07------Z 样条曲线插补 G08------进给加速 G09------进给减速 G20------子程序调用 G22------半径尺寸编程方式 G220-----系统操作界面上使用 G23------直径尺寸编程方式 G230-----系统操作界面上使用 G24------子程序结束 G25------跳转加工 G26------循环加工 G30------倍率注销 G31------倍率定义 G32------等螺距螺纹切削，英制 G33------等螺距螺纹切削，公制 G53,G500-设定工件坐标系注销 G54------设定工件坐标系一 G55------设定工件坐标系二 G56------设定工件坐标系三 G57------设定工件坐标系四 G58------设定工件坐标系五 G59------设定工件坐标系六 G60------准确路径方式 G64------连续路径方式 G70------英制尺寸寸 G71------公制尺寸毫米 G74------回参考点(机床零点) G75------返回编程坐标零点 G76------返回编程坐标起始点 G81------外圆固定循环 G331-----螺纹固定循环 G90------绝对尺寸 G91------相对尺寸 G92------预制坐标 G94------进给率，每分钟进给 G95------进给率，每转进给
第三章 华中数控世纪星机床面板操作 华中数控标准铣床、车床和卧式加工中心面板 CRT 显示 横排软键 操作箱 键盘 打开/关闭键盘 打开手轮 紧急停止按钮 1
3.1 机床准备 3.1.1 激活机床 检查急停按钮是否松开至状态，若未松开，点击急停按钮，将其松开。 3.1.2 机床回参考点 检查操作面板上回零指示灯是否亮，若指示灯亮，则已进入回零模式；若指示灯不亮，则点击 按钮，使回零指示灯亮，转入回零模式。 在回零模式下，点击控制面板上的按钮，此时X轴将回零，CRT上的X坐标变为“0.000”。 同样，分别再点击，，可以将Y、Z轴回零。（车床只有X , Z轴）此时CRT界面如图3-1-2-1所示 图3-1-2-1 CRT界面上的显示值 3.2 对刀 3.2.2 车床对刀 自动设置坐标系法： 自动设置坐标系法对刀采用的是在刀偏表中设定试切直径和试切长度，选择需要的工件坐标系，机床自动计算出工件端面中心点在机床坐标系中的坐标值 按软键，在弹出的下级子菜单中按软键，进入刀偏数据设置页面，如图3-2-2-6所示
图3-2-2-6 图3-2-2-7 用方位键将亮条移动到要设置为标准刀具的行，按软键设置标准刀具，绿色亮条所 在行变为红色，此行被设为标准刀具，如图3-2-2-7所示 用标准刀具试切零件外圆，然后沿Z轴方向退刀 主轴停止转动后，点击菜单“工艺分析/测量”，在弹出的对话框中点击刀具所切线段，线段由红色变为黄色，记下下面对话框中对应的X的值，此为试切后工件的直径值，将X填入刀偏表中“试切直径”栏 用标准刀具试切工件端面，然后沿X轴方向退刀 刀偏表中“试切长度”栏输入工件坐标系Z轴零点到试切端面的有向距离 按软键，在弹出的下级子菜单中用方位键选择所需的工件坐标系，如图3-2-2-8所 示 图3-2-2-8 按键确认，设置完毕 注：采用自动设置坐标系对刀前，机床必须先回机械零点 试切零件时主轴需转动 Z轴试切长度有正有负之分 试切零件外圆后，未输入试切直径时，不得移动X轴；试切工件端面后，未输入试切长度时，不得移动Z轴 试切直径和试切长度都需输入，确认。打开刀偏表试切长度和试切直径均显示为“0.000”，即使实 际的试切长度或试切直径也为零，仍然必须手动输入“0.000”，按键确认。
数控机床设计说明书 学院：＿＿＿＿＿＿＿＿专业：＿ 班级：＿＿＿＿机自＿＿学号：＿＿＿＿＿ 学生姓名：＿＿＿＿＿＿指导教师：＿＿＿＿＿＿＿ 2011年 1 月5 日
摘要 当今世界电子技术迅速发展，微处理器、微型计算机在各技术领域得到了广泛应用，对各领域技术的发展起到了极大的推动作用。一个较完善的机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。新一代的CNC系统这类典型机电一体化产品正朝着高性能、智能化、系统化以及轻量、微型化方向发展。 关键字：机电一体化的基础基本组成要素特点发展趋势 前言 一、当今世界数控技术及装备发展的趋势及我国数控装备技术发展和产业化的现状 在我国对外开放进一步深化的新环境下,发展我国数控技术及装备、提高我国制造业信息化水平和国际竞争能力的重要性,并从战略和策略两个层面提出了发展我国数控技术及装备的几点看法。 装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度,数控技术及装备是发展新兴高新技术产业和尖端工业的使能技术和最基本的装备,又是当今先进制造技术和装备最核心的技术。数控技术是用数字信息对机械运动和工作过程进行控制的技术,而数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造业的渗透形成的机电一体化产品,其技术范围覆盖很多领域。 （一）、数控技术的发展趋势。 数控技术的应用不但给传统制造业带来了革命性的变化,使制造业成为工业化的象征,而且随着数控技术的不断发展和应用领域的扩大,他对国计民生的一些重要行业IT、汽车、轻工、医疗等的发展起着越来越重要的作用。从目前世界上数控技术及其装备发展的趋势来看,其主要研究热点有以下几个方面: (1)、高速、高精加工技术及装备的新趋势 效率、质量是先进制造技术的主体。高速、高精加工技术可极大地提高效率,提高产品的质量和档次,缩短生产周期和提高市场竞争能力。从EMO2001 展会情况来看,高速加工中心进给速度可达80m/ min ,甚至更高,空运行速度可达100m/ min左右。目前世界上许多汽车厂,包括我国的上海通用汽车公司,已经采用以高速加工中心组成的生产线部分替代

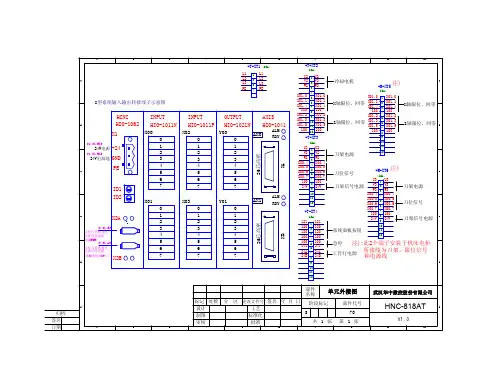

模块四HNC-8数控系统特殊应用 项目九C/S轴切换和刚性攻丝 一、C/S轴的参数设置 1)将通道参数中的”C坐标轴轴号”设为-2。 2)修改轴参数中将主轴所对应的逻辑轴，将显示轴名设为C，修改此轴电子齿轮 比等参数。 3)将工位显示轴标志中加入主轴的显示。 4)在G代码中使用STOC将主轴切换成C轴，使用CTOS将C轴切换成主轴。根 据轴号可以查看主轴工作在哪个模式下，也可在PLC中做判断以控制主轴工作。以轴5为C/S轴切换为例，有如表4-1。 G402.9切换到位置控制 G402.10切换到速度控制 G402.11切换到力矩控制 图4-1C/S轴切换轴配置 图4-2C轴坐标轴号设定-2
图4-3主轴逻辑轴号、轴参数及显示轴名设定 图4-4主轴加入显示轴标志 图4-5G代码中使用STOC/CTOS将C轴/S互切二、调整驱动参数 和刚性攻丝相关的伺服参数有： 8STA-8是否允许模式开关切换功能0：不允许1：允许 序号名称范围缺省值单位 PA--0位置控制比例增益10～20002000.1Hz ①设定C轴模式下位置环调节器的比例增益。 ②设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调。 序号名称范围缺省值单位 PA--42位置控制方式 速度比例增益 25～5000450 ①设定C轴模式下速度调节器的比例增益。
②设置值越大，增益越高，刚度越大。参数数值根据具体的主轴驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大。 ③系统不产生振荡的条件下，尽量设定较大的值。
项目十PMC轴配置 一、PMC轴简介 PMC轴是伺服轴不是由CNC控制，而是由PMC相关信号控制。PMC轴在使用中需要在PMC中给出轴运动三要素：运动方式、运动位移、运动速度。华中8型系统软件对于PMC 轴已经做成了标准的功能指令AXISMVTO、AXISMOVE，8型软件PMC轴必须设置在一个没有使用过的通道中，并且置此通道为PMC模式。在编程时只需要使用这个指令，不需要在梯形图中进行运动三要素赋值和缓冲处理。 二、PMC轴的参数设置 PMC轴的参数设置步骤如下： 1.设置Parm010050”PMC及耦合从轴总数”，有多少个PMC轴就设多少。 2.设置Parm010051”PMC及耦合从轴编号”，使用当前通道里没有配置过的逻辑 轴号。 3.在一个没有使用的通道里设置之前在Parm010051”PMC及耦合从轴编号”中 所设置的轴号。 4.选择Parm010051”PMC及耦合从轴编号”中所指定的逻辑轴，设置第100号 参数”PMC及耦合轴类型”为0（PMC轴）。 5.在PLC中将Parm010051”PMC及耦合从轴编号”中所指定的逻辑轴使能。并 且复位通道。将通道1的模式设为PMC模式。 6.最后在PLC中使用AXISMVTO模块将轴6走到一个绝对位置，或用AXISMOVE 模块使轴6走到一个相对位置。 三、PMC轴举例 图4-6铣床带PMC轴 3.1由于只有一个伺服刀库需要PMC轴，所以设置Parm010050“PMC及耦合从轴总数”为1。
-- 教案 授课教师：徐礼标审阅签名：提交日期：2016.8.31 审阅日期：
-- 组织教学（2分钟） 教学引入（3分钟） 新课讲授（30分钟） 讲授 实物演示 提问 讲授 《数控加工基础》课程讲稿 师生相互致礼问好，点名，强调纪律、卫生、使学生集中注意力上课。（组织教学贯彻于每一堂课的始终） 〈讲授新课〉 一、宣布本课题教学要求、目的、任务 见上面的教学目的以及教学重点重点、教学难点 二、新课内容和示范演示的过程 1、GSK980T操作面板说明 显示页面键是用于选择各种显示画面的。GSK980T共有七种显示画面：位置，程序，偏置，报警，设置，参数，诊断。页面解释 [位置]: 按下其键, CRT显示现在位置，共有四页，[相对]，[绝对]，[总和]，[位置/程序]，通过翻页键转换。 [程序]: 程序的显示、编辑等，共有三页，[MDI/模]，[程序]， [目录/存储量]。 [偏置]: 显示, 设定补偿量和宏变量，共有两项，[偏置], [宏变量]。 [参数]: 显示, 设定参数。 [诊断]: 显示各种诊断数据。 [报警]: 显示报警信息。 [设置]: 显示，设置各种设置参数，参数开关及程序开关。
提问 举例 多媒体演示 3、机床操作面板 机床操作面板各开关键见的下部。 各按钮的说明 三、操作技能训练 1、手动操作 1.1 手动返回程序起点 （1）按下返回程序起点键，选择返回程序起点方式，这时液晶屏幕右下角显示[程序回零]。 （2）选择移动轴 机床沿着程序起点方向移动。回到程序起点时，坐标轴停止移动，有位置显示的地址[X]，[Z]，[U]，[W]闪烁。返回程序起点指示灯亮。程序回零 自动消除刀偏。1.2手动连续进给 （1）按下手动方式键，选择手动操作方式，这时液晶屏幕右下角显示[手动方式]。 （2）选择移动轴 机床沿着选择轴方向移动。
目录 1.概述和机床参数确定 (2) 1.1机床运动参数的确定 (2) 1.2机床动力参数的确定 (2) 1.3机床布局 (2) 2.主传动系统运动设计 (3) 2.1确定变速组传动副数目 (3) 2.2确定变速组的扩大顺序 (4) 2.3绘制转速图 (4) 2.4确定齿轮齿数 (5) 2.5确定带轮直径 (5) 2.6验算主轴转速误差 (5) 2.7绘制传动系统图 (6) 3．估算传动件参数确定其结构尺寸 (6) 3.1确定计算转速 (6) 3.2确定轴的最小直径 (6) 3.3估算传动齿轮模数 (7) 3.4普通V带的选择和计算 (8) 4．结构设计 (9) 4.1带轮设计 (9) 4.2齿轮块设计 (10) 4.3传动轴轴承的选择 (10) 4.4主轴组件 (10) 4.5操纵机构、滑系统设计、封装置设计 (10) 4.6主轴箱体设计 (10) 4.7主轴换向与制动结构设计 (10) 5.齿轮强度校核 (11) 5.1校核a传动组齿轮 (11) 5.2校核b传动组齿轮 (12) 6. 传动轴的刚度验算 (14) 7.花键键侧压溃应力验算 (15) 8.滚动轴承的验算 (15) 9. 主轴组件验算 (16) 10．总结 (18) 11．参考文献 (18)
1.概述 1机床课程设计的目的 机床课程设计，是在金属切削机床课程之后进行的实践性教学环节。其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析，结构设计和计算能力。轻型车床是根据机械加工业发展需要而设计的一种适应性强，工艺范围广，结构简单，制造成本低的万能型车床。它被广泛地应用在各种机械加工车间，维修车间。它能完成多种加工工序；车削内圆柱面，圆锥面，成形回转面，环形槽，端面及内外螺纹，它可以用来钻孔，扩孔，铰孔等加工。 1.1 机床运动参数的确定 （1） 确定调速范围Rn 已知若某型数控车床的电机工作在额定转速时（1500r/min ），需要通过分级变速箱的变速，主轴实现6级转速，分别为：1600 r/min ，900 r/min ，530r/min （高速档）；250r/min ，150r/min ，85r/min （低速档）； 有一只数据的：min 1600max r n =，m in 85min r n =，6=Z 调速范围为：19min max ==n n R n 公比为：8.1)min 85max 1600(161) 1(1min max === --r r n n Z ）（φ （2） 求出转速系列 由已知得，标准转速数列为： 85 150 250 530 900 1600 1.2机床动力参数的确定 根据《机床设计指导》（任殿阁主编）附录41选择主电动机为Y100L 2-4，其主要技术数据见下表1： 表1 Y100L 2-4技术参数
