一、设计报告书的要求：
1. 封面
2. 课程设计任务书（题目，设计要求，技术指标等）
3. 前言（通信技术的发展、课程设计的意义、设计课题的作用等方面）。
3. 目录
4. 课题设计（⑴写出你考虑该问题的基本设计思路，画出一个实现电路功能的大致框图。
⑵画出框图中的各部分电路，对各部分电路的工作原理应作出说明。
⑶画出整个设计电路的原理电路图，并简要地说明电路的工作原理。
⑷用protel画原理电路图。
(5) 用Multisim或者Proteus画仿真图。
5. 总图。
6. 课题小结（设计的心得和调试的结果）。
7. 参考文献。
二、评分依据：
①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰，⑥答辩过程中回答问题是否基本正确。
三、题目选择：（两人一组，自由组合）（设计要求，技术指标自己选择）
1、基于DC4011水箱水位自动控制器的设计与实现
水箱水位自动控制器，电路采用CD4011四与非门作为处理芯片。要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。
2、基于CD4011声控、光控延时开关的设计与实现
要求电路以CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。
3、基于CD4011红外感应开关的设计与实现
在一些公共场所里，诸如自动干手机、自动取票机等，只要人手在机器前面一晃，机器便被启动，延时一段时间后自动关闭，使用起来非常方便。要求用CD4011设计有此功能的红外线感应开关。
4、基于CD4011红外线对射报警器的设计与实现
设计一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。
5、基于CD4069无线音乐门铃的设计与实现
音乐门铃已为人们所熟知，在一些住宅楼中都装有音乐门铃，当有客人来访时，只要按下门铃按钮，就会发出“叮咚”的声音或是播放一首乐曲，然而在一些已装修好的室内，若是装上有线门铃，由于必须布线，从而破坏装修，让人感到非常麻烦。采用CD4069设计一款无线音乐门铃，发射按键与接收机间采用了无线方式传输信息。
6、基于时基电路555“叮咚”门铃的设计与实现
用NE555集成电路设计、制作一个“叮咚”门铃，使该装置能够发出音色比较动听的“叮咚”声。
7、基于CD4511数显八路抢答器的设计与实现
CD4511是一块含BCD-7段锁存、译码、驱动电路于一体的集成电路。设计一款基于CD4511八路抢答器，该电路包括抢答，编码，优先，锁存，数显和复位。
8、基于NE555+CD4017流水彩灯的设计与实现
以NE555和CD4017为核心，设计制作一个流水彩灯，使之通过调节电位器旋钮，可调整彩灯的流动速度。
9、水位指示的设计与实现
电路的功能是检测容器内的水位。把探头分别装在容器的底部、中部和顶部。通过3根导线与电路板连接，而3个LED分别代表不同的水位。
10、基于数字电路双向炫彩流水灯的设计与实现
电路由无稳态多谢振荡器、可逆计数器、三八线译码器和发光二极管组成；实现流水灯正反向循环旋转。
11、基于数字电路六位数字钟的设计与实现
设计一款纯数字电路打造的6位数字时钟。数字钟是采用数字电路对“时”、“分”、“秒”数字显示的计时装置。
12、八路声光报警器的设计与实现
八路声光报警器中八位优先编码器CD4532将输入D0~D7的八路开关量译成三位BCD码，经BCD锁存/七段译码/驱动器CD4511译码，驱动共阴极数码管显示警报电路0—7，路输入开关中的任一路开路，显示器即显示该路号，发出数码光报警；同时优先编码器CD4532的GS段输出高电平，使开关三极管饱和导通，启动声报警电路工作。声报警电路由时基集成电路NE555和六反相器CD4069组成。
13、基于CD4060梦幻灯的设计与实现
设计一款电路，使其具有多种美丽的声光效果，三种颜色的LED随机组合，五彩斑斓，配有生日快乐音乐芯片，闪光的同时有生日快乐音乐播放，蜂鸣器发生，音乐芯片直接可以装到电路板上，备有电源开关，方便控制，可以外接交流电源或电池。可作生日礼物相送。
14、变音警笛电路的设计与实现
设计一款电路，该电路采用两片NE555时基集成电路构成的变音警笛电路，能发出“呜-哇-呜-哇”的警笛声。
15、魔幻LED摇摇棒的设计与制作
“摇摇棒”是一种利用我们的“视觉暂留效应”工作的高科技电子玩具。接通电源后，它上面的一列LED（发光二极管）不停地闪烁，当你摇动它时，会看见空中梦幻般的浮现一个个笑脸、爱心等图案或者文字。“摇摇棒”使用了一块单片机。通过编写程序，在它内部存储若干幅图形和文字，用一只轻触按钮来选择要显示的内容，并且使用一只动作传感器开关来确保显示正常。
16、基于数字电路NE555、CD4017LED骰子的设计与实现
由555组成的多谐振荡器和CD4017十进制计数器／脉冲分配器构成。7个发光二极管模拟骰子的点数，当按下按钮1秒以上，骰子上的发光二极管高速循环点亮，之后循环速度越来越慢并最终随机停止于某个点上。
17、数显计数器的设计与实现
不需要编程的计数器模块，有3个数码管显示，使用14553和14511芯片进行控制驱动。
18、基于555简易催眠器的设计与制作
时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音
19、基于数字电路电动机转速表的设计与实现
在电动机转动时，人眼无法统计电动机单位时间转转的圈数，即使电动机每秒钟只转动几圈，我们也无法准确的数数来得到电动机每分钟的转动圈数。设计一款电动机转速表来计数，最大可以显示999，如果需要显示更大的数字，还可以自行增加CD40110和数码管，每增加一级，计数可增大10倍再加上9。
20、基于数字电路环境温度控制器的设计与实现
设计一款环境湿度控制器，其组成电路主要由湿敏电容、湿度/频率转换电路、基准脉冲发生电路、频率比较电路和湿度控制输出电路组成。
21、基于CD4011路灯开关模拟电路的设计与实现
从节约用电的角度出发，路灯开关在每天傍晚时全部灯亮，后半夜行人稀少，路灯关掉一半，第二天清早路灯全部关闭。
22、数字秒表的设计与实现
单稳态触发器，时针发生器及计时器，译码显示单元电路的应用
23、基于CD4011声光控带灯头开关的设计与实现
开关选用CD4011集成块为延时电路，选用1A单向可控硅以及性能稳定的光敏电阻和优质的驻极体组成的声光控动作电路
24、基于数字电路两位计数器的设计与实现
两位自动计数器两位数码管自动显示0-99,数字可清零。电路主要由NE555,4518,4511实现。上电后,电路自动计数.由0增至99,不断循环计数.
25、数字频率计的设计与实现
电路通过时基电路NE555，十进制计数/译码器CD4017，六与非门CD4011，十进制计数/译码/锁存/驱动器CD40110以及两个共阴数码管实现被测信号频率测试。
26、基于数字电路自动温控报警电路的设计与实现
现实生活中，常常需要进行温度控制。当温度超出某一规定的上限值时，需要立即切断电源并报警。待恢复正常后设备继续运行。设计一款温度控制电路，电路采用LM324作比较器，NE555作振荡器，十进制计数/译码器CD4017以及锁存/译码/驱动电路CD4511作译码显示达到上述要求。
27、基于数字电路两位自动计数器的设计与实现
两位自动计数器两位数码管自动显示0-99,数字可清零。电路主要由NE555,4518,4511实现。上电后,电路自动计数.由0增至99,不断循环计数.数字上升速度快慢由NE555振荡频率决定.S1为计数清零按键.NE555构成时钟信号发生器,CD4518为二/十进制加法计数器,CD4511为译码驱动器,调节R17可调节NE555的振荡频率.C1为充放电电容,电容容量愈大,充电时间愈长,,则振荡频率愈低。
28、基于数字电路数字显示频率计电路的设计与实现
电路通过时基电路NE555，十进制计数/译码器CD4017，六与非门CD4011，十进制计数/译码/锁存/驱动器CD40110以及两个共阴数码管实现被测信号频率测试。
29、基于CD4017流水灯的设计与实现
CD4017流水灯由555组成的多谐振荡器和CD4017十进进制计数/译码电路组成。
30、基于CD4017六路回闪灯的设计与实现
电路通电后，六个发光管先依次点亮，再全部熄灭，然后反方向依次点亮，完成一个循环，接着进行下一个循环。电路由555组成的多谐振荡器和CD4017十进进制计数/译码电路组成。
31、基于CD4017摩托车闪灯的设计与实现
电路由多谐振荡电路和CD4017构成，实现三组发光管循环显示。
32、基于CD401712路回闪灯的设计与实现
电路由555组成的多谐振荡器和CD4017十进制计数/译码电路构成。
33、基于CD4518/4511数字钟的设计与实现
通信电子线路课程设计中波电台发射系统与接收系统设计 学院：******* 专业：******* 姓名：**** 学号：******
一．引言 这学期，我们学习了《通信电子线路》这门课，让我对无线电通信方面的知识有了一定的认识与了解。通过这次的课程设计，可以来检验和考察自己理论知识的掌握情况，同时，在本课设结合Multisim软件来对中波电台发射机与接收机电路的设计与调试方法进行研究。既帮助我将理论变成实践，也使自己加深了对理论知识的理解，提高自己的设计能力 二．发射机与接收机原理及原理框图 1.发射机原理及原理框图 发射机的主要任务是完成有用的低频信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。 通常，发射机包括三个部分：高频部分，低频部分，和电源部分。 高频部分一般包括主振荡器、缓冲放大、倍频器、中间放大、功放推动级与末级功放。主振器的作用是产生频率稳定的载波。为了提高频率稳定性，主振级往往采用石英晶体振荡器，并在它后面加上缓冲级，以削弱后级对主振器的影响。低频部分包括话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。低频信号通过逐渐放大，在末级功放处获得所需的功率电平，以便对高频末级功率放大器进行调制。因此，末级低频功率放大级也叫调制器。发射机系统原理框图如下图： 设计指标： 设计目的是要求掌握最基本的小功率调幅发射系统的设计与安装调试。 技术指标：载波频率535-1605KHz，载波频率稳定度不低于10-3，输出负载51Ω，总的输出功率50mW，调幅指数30％~80％。调制频率500Hz~10kHz。 本设计可提供的器件如下，参数请查询芯片数据手册。所提供的芯片仅供参考，可以选择其他替代芯片。 高频小功率晶体管3DG6 高频小功率晶体管3DG12 集成模拟乘法器XCC，MC1496 高频磁环NXO-100 运算放大器μA74l 集成振荡电路E16483 原理及原理框图 接收机的主要任务是从已调制AM波中解调出原始有用信号，主要由输
思考题与习题 2-1 列表比较串、并联调谐回路的异同点（通频带、选择性、相位特性、幅度特性等）。 表2.1
2-2 已知某一并联谐振回路的谐振频率f p=1MHz，要求对990kHz的干扰信号有足够的衰减，问该并联回路应如何设计？ 为了对990kHz的干扰信号有足够的衰减，回路的通频带必须小于20kHz。 取kHz B10 =， 100 10 1 = = = kHz MHz B f Q p p 2-3 试定性分析题图2-1所示电路在什么情况下呈现串联谐振或并联谐振状态？ 1 2 C2 L1 C2 1 (b) (c) 题图2-1
图（a ）：2 21 11 11 1L C L C L o ωωωωω- + - = 图（b ）：2 21 11 11 1C L C L C o ωωωωω- + - = 图（c ）：2 21 11 11 1C L C L C o ωωωωω- + - = 2-4 有一并联回路，其通频带B 过窄，在L 、C 不变的条件下，怎样能使B 增宽？ P o Q f B 2 =, 当L 、C 不变时，0f 不变。所以要使B 增宽只要P Q 减小。 而C L R Q p P =，故减小P R 就能增加带宽 2-5 信号源及负载对谐振回路有何影响，应如何减弱这种影响？ 对于串联谐振回路（如右图所示）：设没有接入信 号源内阻和负载电阻时回路本身的Q 值为o Q ，则： R L Q o o ω= 设接入信号源内阻和负载电阻的Q 为L Q 值，则： R R R R Q R R R L Q L s L + += ++= 1L s o L ω 其中R 为回路本身的损耗，R S 为信号源内阻，R L 为负载电阻。 由此看出：串联谐振回路适于R s 很小（恒压源）和R L 不大的电路，只有这样Q L 才不至于太低，保证回路有较好的选择性。 对于并联谐振电路（如下图所示）：
学习指南 通信电子线路课程是电子信息工程和通信工程专业的必修课，是核心的专业基础课程。本课程的特点是理论和实践性都很强的课程，因此，在学习该课程前应该先复习巩固其先修课程电路理论、信号与系统、模拟电子技术课程中的相关知识。在课程学习中，要特别注意与模拟电子技术课程中分析方法的不同点。例如，在高频小信号放大器一章应注意高频小信号放大器等效电路与低频放大电路等效电路的不同之处，应该考虑分布参数的影响；在谐振功率放大器一章，应该注意它与低频功率放大器的不同之处，很好地掌握折线分析法；在频率变换电路中，应该注意区分线性频率变换和非线性频率变换电路的频谱特性。因为本课程中涉及电路的负载主要是谐振回路，因此首先要很好地掌握阻抗变换电路与选频电路特性的特性及分析方法。 本课程着重掌握通信系统中电路的基本原理，基本电路，基本分析方法及其在现代通信中的典型应用。学生学习本课程后对通信系统应有一个完整的了解，并会进行模拟通信系统中发射机，接收机电路的设计、安装调试。 对本课程中学生难于理解的地方，可以通过实验消化理解理论课程内容。有兴趣的同学可参予课外活动，充分发挥自己的潜能，不断提高自己实践能力。
为了巩固课程知识，学生可选择相关硬件课程设计，进行无线通信发射机和接收机的设计、安装、调试，可有效地提高自己的实际动手能力，加强对本课程的学习兴趣和对知识的掌握深度。 为了帮助同学学好该课程，我们编写了教材和参考资料，该课程已经建立了丰富的网络教学环境，同学们可从华中科技大学主页的精品课程栏目进去可以浏览该课程的网上教学系统。该系统中有网络课程（含网上教材、电子教案、学习指导、思考练习、参考资料、授课录像、复习导航等）以及课堂讲课多媒体课件，还有网上实验教学系统。 教材和参考资料： 1.本课程使用的教材是严国萍、龙占超编写，科学出版社正式出版的国家十一五规划教材“通信电子线路”该教材的特点是：强调系统，从通信系统和整机出发来分析各功能模块的原理、组成、作用，构建了模拟通信和数字调制系统的内容体系；深入浅出，注重基本原理、分析方法和典型应用，按照基础知识、线性电路、非线性电路以及频率变换电路来组织教材内容；易于理解，重点难点配有例题，每章都有主要知识点小结，结合实际无线通信机进行电路和性能指标分析以及参数测量；内容新颖，注意将本课程的基础知识和相关的最新科技发展相融合，将软件无线电中用DSP实现调制解调的思想引入教材。 2．为帮助学生自主学习，课程组还编写出版了辅导书“高频电子线路学习指导与题解”，本书包含了与本课程相关的张肃文等编
通信电子线路课程设计 设计报告 学院：计算机与信息学院 ： 学号： 班级：通信工程14-2班 指导老师：正琼
目录 键入章标题(第1 级)1 键入章标题(第2 级) 2 键入章标题(第3 级) 3 键入章标题(第1 级)4 键入章标题(第2 级) 5 键入章标题(第3 级) 6
设计课题一 LC 正弦波振荡器的设计 1. 设计容和主要技术指标要求 ● 设计容：设计一个LC 正弦波振荡器 ● 已知条件： 三极管 负载 ● 主要技术指标要求： ① 谐振频率?0 = 5MHz ② 频率稳定度o c f f ≤510–4/小时 ③ 输出峰峰值 2. 设计方案选择 ● 方案选择 ① 电感三点式振荡器
优点：由于1L和2L之间有互感存在，所以容易起振。其次是频率易调（调C）。 缺点：与电三点式振荡器相比，其输出波形差。这是因为反馈支路为感性支路，对高次谐波呈现高阻抗，波形失真较大。其次是当工作频率较高时，由于1L和2L上的分布电容和晶体管的极间电容均并联于1L与2L两端，这样，反馈系数F随频率变化而变化。 工作频率愈高，分布参数的影响也愈严重，甚至可能使F减小到满足不了起振条件。因此，优先选择的还是电容反馈振荡器。 电容三点式振荡器 优点：高次谐波成分小，输出波形好，其次振荡频率可以做得很高，因而本电路适用于较高的工作频率。
缺点:频率不易调（调L,调节围小），调1C 或2C 来改变震荡频率时，反馈系数也将改变。但只要在L 两端并上一个可变电容器，并令1C 与2C 为固定电容，则在调整频率时，基本上不会影响反馈系数。 克拉波振荡器 优点：频率可调，,其次改变F 不 受影响，与 无关，故比较稳定。 缺点：频率不能太高，波段围不宽，波段覆盖系数一般约为1.2~1.3，波段输出幅度不平稳，实际中常用于固定频率振荡器。 ○ 4 西勒振荡器 优点：振荡频率可以很高，且在波段振幅比较稳定，调谐围比较 4 C
《通信电子线路》复习题 一、填空题 1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。 2、无线通信中，信号的调制方式有调幅、调频、调相三种，相应的解 调方式分别为检波、鉴频、鉴相。 3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英 晶体、声表面波滤波器等四种。 4、谐振功率放大器为提高效率而工作于丙类状态，其导通角小于 90度，导 通角越小，其效率越高。 5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为 欠压状 态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放 大器工作在临界状态。
6、已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻Re 增大，或将电源电压Vcc 减小，或将输入电压Uim 增大。 7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。最佳工 作状态的特点是输出功率最大、效率较高 8、为了有效地实现基极调幅，调制器必须工作在欠压状态， 为了有效地实现集电极调幅，调制器必须工作在过压状态。 9、要产生较高频率信号应采用LC振荡器，要产生较低频率信号应采用RC振荡 器，要产生频率稳定度高的信号应采用石英晶体振荡器。 10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。 11、反馈式正弦波振荡器的幅度起振条件为1 ，相位起振条件 A F （n=0,1,2…）。 12、三点式振荡器主要分为电容三点式和电感三点式电路。 13、石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳 定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。 14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器 相当于短路线。
课程设计报告 课题名称_____通信电子线路课程设计_ 学院电子信息学院 专业 班级 学号 姓名 指导教师
目录 摘要 ............................................................................................ I 1绪论.. (1) 2正弦波振荡器 (2) 2.1 反馈振荡器产生振荡的原因及其工作原理 (2) 2.2平衡条件 (3) 2.3起振条件 (3) 2.4稳定条件 (4) 3电感三点式振荡器 (5) 3.1三点式振荡器的组成原则 (5) 3.2电感三点式振荡器 (5) 3.3 振荡器设计的模块分析 (6) 4 仿真与制作 (10) 4.1仿真. (10) 4.2分析调试 (12) 5 心得体会...................................13= 参考文献 (14)
摘要 反馈振荡器是一种常用的正弦波振荡器，主要由决定振荡频率的选频网络和维持振荡的正反馈放大器组成。按照选频网络所采用元件的不同，正弦波振荡器可分为LC振荡器、RC振荡器和晶体振荡器等类型。本文介绍了高频电感三点式振荡器电路的原理及设计，电感三点式容易起振，调整频率方便，变电容而不影响反馈系数。 正弦波振荡器在各种电子设备中有着广泛的应用。例如，无线发射机中的载波信号源，接收设备中的本地振荡信号源，各种测量仪器如信号发生器、频率计、fT测试仪中的核心部分以及自动控制环节，都离不开正弦波振荡器。根据所产生的波形不同，可将振荡器分成正弦波振荡器和非正弦波振荡器两大类。前者能产生正弦波，后者能产生矩形波、三角波、锯齿波等。 本文将简单介绍一种利用一款名为Multisim 11.0的软件作为电路设计的仿真软件，电容电感以及其他电子器件构成的高频电感三点式正弦波振荡器。电路中采用了晶体三极管作为电路的放大器，电路的额定电源电压为5.0 V，电流为1~3 mA，电路可输出输出频率为8 MHz（该频率具有较大的变化范围）。 关键词：高频、电感、振荡器
思考题与习题 2-1列表比较串、并联调谐回路的异同点（通频带、选择性、相位特性、幅度特性等）。 表2.1 2-2已知某一并联谐振回路的谐振频率f p =1MHz ，要求对990kHz 的干扰信号有足够的衰减，问该并联回路应如何设计？ 为了对990kHz 的干扰信号有足够的衰减，回路的通频带必须小于20kHz 。 取kHz B 10=， 2-3试定性分析题图2-1所示电路在什么情况下呈现串联谐振或并联谐振状态？ 题图2-1 图（a ）：2 21 11 11 1L C L C L o ωωωωω- + - = 图（b ）：2 21 11 11 1C L C L C o ωωωωω- + - = 图（c ）：2 21 11 11 1C L C L C o ωωωωω- + - = 2-4有一并联回路，其通频带B 过窄，在L 、C 不变的条件下，怎样能使B 增宽？ P o Q f B 2 =,当L 、C 不变时，0f 不变。所以要使B 增宽只要P Q 减小。 而C L R Q p P =，故减小P R 就能增加带宽 2-5信号源及负载对谐振回路有何影响，应如何减弱这种影响？ 对于串联谐振回路（如右图所示）：设没有接入信号源内阻和负载电阻时回路本身的Q
值为o Q ，则：R L Q o o ω= 值，则： 设接入信号源内阻和负载电阻的Q 为L Q R R R R Q R R R L Q L s L ++=++=1L s o L ω 其中R 为回路本身的损耗，R S 为信号源内阻，R L 为负载电阻。 由此看出：串联谐振回路适于R s 很小（恒压源）和R L 不大的电路，只有这样Q L 才不至于太低，保证回路有较好的选择性。 对于并联谐振电路（如下图所示）： 设接入信号源内阻和负载电阻的Q 值为L Q 由于没有信号源内阻和负载接入时的Q 值为 由式（2-31）可知，当R s 和R L 较小时，Q L 也减小，所以对并联回路而言，并联的电阻越大越好。因此并联谐振回路适于恒流源。 2-6已知某电视机一滤波电路如题图2-2所示，试问这个电路对什么信号滤除能力最强，对什么信号滤除能力最弱，定性画出它的幅频特性。 V1=V2? 题图2-2题图2-3 2-7已知调谐电路如题图2-3所示，回路的谐振频率为465kHz ，试求： （1）电感L 值； （2）L 无损耗时回路的通频带； （3）L 有损耗（Q L =100）回路的通频带宽度。 左侧电路的接入系数： 25.040120401=+= T T T p 右侧电路的接入系数：25.040120402=+= T T T p 等效电源： s s i p i 1' = 等效阻抗：Ω=Ω + Ω+Ω= k k p k k p R p 67.265.21601 101 2 221 等效容抗：2 22 1' 16?10p pF p pF C ?++?= 电容值未知 2-8回路的插入损耗是怎样引起的，应如何减小这一损耗？ 由于回路有谐振电阻R p 存在，它会消耗功率因此信号源送来的功率不能全部送给负载R L ，有一部分功率被回路电导g p 所消耗了，这就是插入损耗。增大回路本身的Q 值可以减小插入损耗。 2-9已知收音机某中放的负载回路如题2-4所示，回路的f 0=465kHz ，电感的Q 0=100，要求回路的带宽B=20kHz ，试求： （1）电感L 值； （2）回路插入损耗；
通信电子线路课程设计 学院信息工程学院班级通信0711 姓名邱加钦学号 2007830029 成绩指导老师马中华陈红霞 2010年 1 月 4 日
通信电子线路课程设计报告 一设计名称：调频无线话筒的设计 二设计时间：2010年1月1日~1月5日 三设计地点：集美大学信息工程学院通信实验室 四指导老师：马中华、陈红霞 五设计目的： 1，了解无线话筒的发射原理； 2，熟练掌握protel设计； 3，完成简单的无线话筒制作； 4，通过制作和检测无线话筒，加深对放功率放大器的认识。 六设计原理 调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，距离可以达到30~50m，用普通调频收音机或者带收音机功能的手机就可以接收。 将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。 与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。 调频的方式一般用于超短波波段。 1、调频无线话筒的框图如下： T2 图1 调频话筒框图 2、设计原理图：
图2 试验原理图 晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。 加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。 C4可改变中心频率的选择(88~108MHz)。 T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。 七设计内容 1，protel设计 （1）电路原理图设计。按设计原理图进行电路原理图的绘制。如图3示。
关于《通信电子线路》课程的习题安排： 第一章习题参考答案： 1-1 1-3 解： 1-5 解： 第二章习题解答： 2-3 解： 2-4 由一并联回路，其通频带B 过窄，在L 、C 不变的条件下，怎样能使B 增宽？ 答：减小Q 值或减小并联电阻 2-5 信号源及负载对谐振回路有何影响，应该如何减弱这种影响？ 答： 1、信号源内阻及负载对串联谐振回路的影响：通常把没有接入信号源内阻和负载电阻时回路本身的Q 值叫做无载Q （空载Q 值） 如式 通常把接有信号源内阻和负载电阻时回路的Q 值叫做有载QL,如式 为空载时的品质因数 为有载时的品质因数 Q Q Q Q L L <可见 结论： 串联谐振回路通常适用于信号源内阻Rs 很小 (恒压源）和负载电阻RL 也不大的情况。 2、信号源内阻和负载电阻对并联谐振回路的影响 o o Q R L Q ==ωL S L R R R L Q ++=0ωL p s p p p p p p p 11R R R R Q Q G C LG Q L ++= ==故ωω同相变化。 与L S L R R Q 、Θ性。 较高而获得较好的选择以使也较大的情况,很大，负载电阻内阻并联谐振适用于信号源L L S Q R R ∴
2-8 回路的插入损耗是怎样引起的，应该如何减小这一损耗？ 答：由于回路有谐振电阻R p 存在，它会消耗功率因此信号源送来的功率不能全部送给负载R L ，有一部分功率被回路电导g p 所消耗了。回路本身引起的损耗称为插入损耗，用K l 表示 无损耗时的功率，若R p = ， g p = 0则为无损耗。 有损耗时的功率 插入损耗 通常在电路中我们希望Q 0大即损耗小，其中由于回路本身的L g Q 0p 01ω= ，而 L g g g Q 0L p s L )(1 ω++= 。 2-11 2-12 解： 2-13 时，电路的失调为：66.65 5 .0*23.33f f 2Q p 0 ==?=ξ 2-14 解： 又解：接入系数p=c1/（c1+c2）=，折合后c0’=p2*c0=,R0’=R0/ p2=20k Ω,总电容C=Ci+C0’+C1C2/(C1+C2)=,回路谐振频率fp=，谐振阻抗Rp=1/（1/Ri+1/Rp0+1/R0’）,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2π*fp*L=Ω，因此，回路的总的谐振阻抗为：Rp=1/ 11P P K l '=率回路有损耗时的输出功率回路无损耗时的输出功L 2L s s L 201g g g I g V P ????? ??+==L 2 p L s s L 211g g g g I g V P ?? ??? ??++=='2 0L 1 111?? ? ? ?? ??-='=Q Q P P K l
通信电子线路典型习题 01、 什么叫传输线？（P-7） 02、 什么叫无损传输线？（P-9） 03、 无损传输线的特征阻抗=？（P-9） 04、 信号源的输出阻抗为150Ω，负载的阻抗为50Ω，如果用 的无损耗传输线实现阻抗匹配，求：用作匹配的传输线的特性阻抗Z C =？ 05、 这种匹配方法的缺点是什么？ 06、 电感的等效电路如图所示，L=100μH ，r=1Ω，工作频率f=100kHz 。 （1）求电感L 的 Q 0， （2）将电感的等效电路转换为并联形式。 07、 电路如图所示，L=100μH ，C=100pF 。 （1）当i=5cos(106/2π)t 时，确定电路的阻抗性质； （2）当i=5cos(107/2π)t 时，确定电路的阻抗性质。 08、 电路如图所示，已知：L=50μH ，C=100pF ，、r=5Ω，求ω0、回路的Q 0、BW 、、D 。 /4 i
09、电路如图所示，工作在谐振状态。已知：L=100μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、、D。 10、电路如图所示，工作在谐振状态。已知：L1=100μH，L2=50μH，M=5μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、、D。 11、计算3级选频放大器（n=3）,单谐振回路数目为（n+1=4）时的3Db带宽BW=？ 12、晶振的f q和f p的数值有什么特点？（提示：有3） 13、为了提高效率，高频功率放大器多工作在或状态。 14、为了兼顾高的输出功率和高的集电极效率，在实际应用中，通常取θ= 。

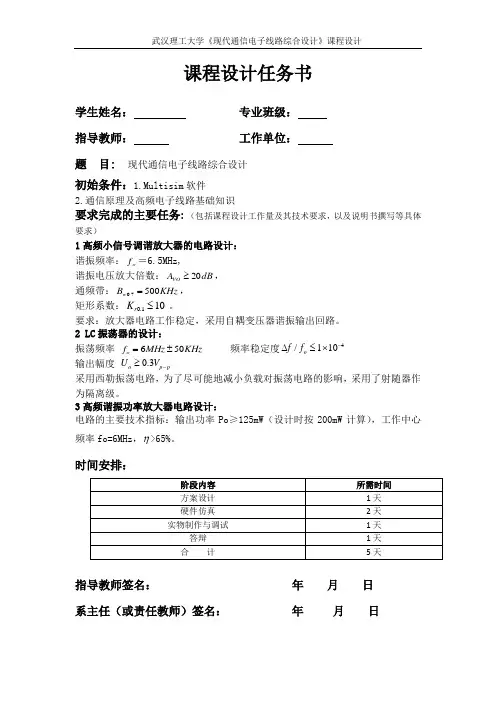

“通信电路与系统”课程设计任务及要求 一、课程设计题目： 1. 调频发射机设计 主要技术指标： 工作中心频率?0=6. 5MH Z或10.7MH Z， 发射功率P A≥ 50 mw效率ηA> 50%负载R L = 51Ω, 最大频偏Δ?max =20KHz 2. 调频接收机设计 主要技术指标： 工作频率?0=6. 5MH Z或10.7MH Z，输出功率P0 = 0.25w( R L = 8Ω) 灵敏度10mV 3. 调幅发射机设计 主要技术指标： 工作中心频率?0=6. 5MH Z或10.7MH Z， 发射功率P A=300mw总效率ηA> 50%调幅度m a =50% 负载R L = 51Ω, 4. 调幅接收机设计 接收信号: 载频?0=6. 5MH Z或10.7MH Z，调制信号1Khz,调幅度m a =50% 主要技术指标： 工作频率?0=6. 5MH Z或10.7MH Z，输出功率P0 =100mW( R L = 8Ω) 灵敏度20mV 5.调频与解调系统设计 主要技术指标要求：工作中心频率?0 =10MHZ或15MHZ，最大频偏Δ?max =75KHz, 调制信号1Khz, 解调输出峰峰值UOP-P ≥2V, 6.调幅与解调系统设计 调幅电路能产生AM和DSB信号, 解调电路应无失真. 主要技术指标要求：工作中心频率?0 =1MHZ 到10MHZ任选，调制信号1Khz到10KHZ任选, AM调幅度ma =50% ,载波的频率稳定度≤5 x 10 –4 /小时, 解调输出峰峰值UOP-P ≥1V 实验室已有的条件: 晶体管3DG100（3DG6）或3DG130（3DG12）9013 晶振: 2M 5M 6.5M 10.7M 10.245M 变容二极管BB910 中频变压器6.5MHz 10.7MHz 模拟乘法器MC1496 MC13135集成接收芯片LM386低功放芯片集成振荡器MC1648 锁相环NE564 二、课程设计报告格式及主要内容：（设计报告撰写要认真，不可抄袭，否则重写） 1. 设计题目及主要技术指标要求； 2. 系统总体方案设计 给出系统总体设计方案, 通过比较,确定系统各个模块的选择； 3. 各个单元电路设计 参数计算、元器件选择、电路图等； 4.电路的安装调试: 包括实际指标测试结果：数据、曲线、图表等； 对测试中的问题加以分析，说明原因，提出改进措施； 5 按国家标准画出定型电路图，PCB图（选），列出元件明细表； 6. 总结课程设计的收获及心得体会。 7. 列出参考文献
绪论： 1． 调幅发射机和超外差接收机的结构是怎样的?每部分的输入和输出波形是怎样的？ Ｐ7 ,Ｐ9 2. 什么是接收机的灵敏度？ 3.无线电电波的划分，P12 例:我国CD ＭA 手机占用的CDM Ａ1X ，800ＭHz 频段,按照无线电波波段划分,该频段属于什么频段？ 第三章: 1． 什么叫通频带?什么叫广义失谐？ 2． 串联谐振回路和并联谐振回路的谐振曲线(幅度和相位)和电抗性质? 3． 串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路? 4． 电感抽头接入和电容抽头接入的接入系数？ 5． Ｑ值的物理意义是什么？Ｑ值由哪些因素决定，其与通频带和回路损耗的关系怎样？ 6． 串联谐振电路Q 值的计算式?谐振时电容(或电感)上电压与电阻（或电源）上电压的关系 是怎样的? 7． 并联谐振电路有哪两种形式，相应的Ｑ值计算式是怎样的?谐振时电容（或电感）上电 流与电阻(或电源）上电流的关系是怎样的？ 8. 串联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时， 串联ＬC 谐振回路的阻抗性质是怎样的? 9. 并联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 并联ＬＣ谐振回路的阻抗性质是怎样的? 10. Q 值较大时,串并联阻抗等效互换前后,电阻和电抗的关系是怎样的? 11. 信号源和负载对谐振电路的Q 值有何影响？串并联谐振电路对信号源内阻和负载电阻 的大小分别有什么样的要求？ 12. 信号源内阻和负载电阻对串并联谐振回路的特性将产生什么影响?采取什么措施可以减 小这些影响? 13. 下面电路有几个谐振频率，分别是多少,大小关系怎样?该电路a,ｂ端阻抗模值和电抗性 质随频率如何变化? 14. 下面电路有几个谐振频率,分别是多少，大小关系怎样?该电路a,b 端阻抗模值和电抗性质随频率如何变化? 1 L R d a + - C + - 12 =+R R R ab V db V b 2 L
1.请问本机振荡电路的类型并估算电路的振荡频率？ 答：本振的类型为Clapp 振荡器，它是电容三端式振荡器的一种变形。振荡电路的振荡频率近似等于其选频回路的谐振频率，即： f= 2.影响振荡频率的元件有哪些？ 答：如下图： 如图红色椭圆标注所示，振荡频率由这些元件决定。 3.天线信号接收选频网络的作用？ 答：其作用是选频，通过可变电容选择希望听到的广播信号。 4.混频电路射极电阻的作用？ 答：该电阻是用于稳定混频管静态工作点而使用的电流负反馈电阻。 5.混频电路输入输出信号波形特征？ 答：混频电路有两路输入信号：天线信号，其波形是疏密相间且等幅的调频信号；本振信号，其波形是高频正弦信号。混频电路输出信号：载波为中频的调频信号，其波形特征与天线信号一致，是疏密相间且等幅的调频信号。 6.混频电路集电极选频网络的作用？ 答：从混频后的信号中用该选频网络滤出中频信号。 7.中频放大电路陶瓷滤波器的作用？ 答：陶瓷滤波器的作用是进一步滤出中频信号，因为陶瓷滤波器的矩形系数一般要比LC谐振回路好，即具有较好的选择性。 8.检波电路中中周的作用及选频网络的中心频率是多少？ 答：该中周的作用是将信号中频率的变化转化为电压的变化。选频网络的中心频率是：
10.7MHz 9. 低频放大电路的输出是如何调整的？ 答：通过调整低放输入端可变电阻实现 10. 如何保证中频放大电路的频率是10.7MHz ？ 答：要保证中放的频率是10.7MHz ，我们在电路中需要注意：中放管输出端的陶瓷滤波器要选择中心频率为10.7MHz 的产品 11. 混频级与中放级电路静态计算 答：混频级和和中放级电路的直流静态工作点分析如下： 设Tr1和Tr2的直流放大倍数分别为1β、2β，基极电流、集电极电流和发射极电流分别为i Ib 、 i Ic 和i Ie ，1,2i =，总电流为I 。 根据三极管的电流放大特性有： i i i Ic Ib β= （1） (1)i i i Ie Ib β=+ （2） 设Tr1和Tr2的基极电压分别为1Vb 、2V b ，那么 1120.7Vb Ie R =+ （3） 2240.7Vb Ie R =+ （4） 此外，
绪论： 1. 调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？ P7 ,P9 2. 什么是接收机的灵敏度？ 3．无线电电波的划分，P12 例：我国CDMA 手机占用的CDMA1X ，800MHz 频段，按照无线电波波段划分，该频段属于什么频段？ 第三章： 1． 什么叫通频带？什么叫广义失谐？ 2． 串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？ 3． 串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路? 4． 电感抽头接入和电容抽头接入的接入系数？ 5． Q 值的物理意义是什么?Q 值由哪些因素决定,其与通频带和回路损耗的关系怎样? 6． 串联谐振电路Q 值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的 关系是怎样的？ 7． 并联谐振电路有哪两种形式，相应的Q 值计算式是怎样的？谐振时电容（或电感）上电 流与电阻（或电源）上电流的关系是怎样的？ 8. 串联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 串联LC 谐振回路的阻抗性质是怎样的? 9. 并联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 并联LC 谐振回路的阻抗性质是怎样的? 10. Q 值较大时,串并联阻抗等效互换前后,电阻和电抗的关系是怎样的? 11. 信号源和负载对谐振电路的Q 值有何影响?串并联谐振电路对信号源内阻和负载电阻的 大小分别有什么样的要求? 12. 信号源内阻和负载电阻对串并联谐振回路的特性将产生什么影响？采取什么措施可以 减小这些影响？ 13. 下面电路有几个谐振频率,分别是多少,大小关系怎样?该电路a,b 端阻抗模值和电抗性 质随频率如何变化? 14. 下面电路有几个谐振频率,分别是多少,大小关系怎样?该电路a,b 端阻抗模值和电抗性质随频率如何变化? 1 L R d a + - C + - 12 =+R R R ab V db V b 2 L
射频通信电路课程设计报告 引言 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，如AM 广播接收机将已调幅信号535KHZ-一1605KHZ要变成为465KHZ中频信号，电视接收机将已调48．5M一870M 的图象信号要变成38MHZ的中频图象信号。 常用的振幅检波电路有包络检波和同步检波两类。输出电压直接反映调幅包络变化规律的检波电路,称为包络检波电路,它适用于普通调幅波的检波。通常根据信号大小的不同,将检波器分为小信号平方律检波和大信号峰值包络检波两信号检波。 目前, 在应用较广泛的电路仿真软件中, Pspice是应用较多的一种。Psp ice 能够把仿真与电路原理图的设计紧密得结合在一起。广泛应用于各种电路分析,可以满足电路动态仿真的要求。其元件模型的特性与实际元件的特性十分相似,因而它的仿真波形与实验电路的测试结果相近,对电路设计有重要的指导意义。 由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 [3]
目录 引言 (2) 一．概述 (3) 二. 方案分析 (4) 三．单元电路的工作原理 (6) 1．LC正弦波振荡器 (6) 2．模拟乘法器电路 (8) 3．谐振电路 (9) 4．包络检波 (12) 四．电路性能指标的测试 (16) 五．课程设计体会..................................................................................................... 错误！未定义书签。参考文献..................................................................................................................... 错误！未定义书签。
5-2.图题4-10所示是实用晶体振荡线路，试画出它们的高频等效电路，并指出它们是哪一种振荡器。晶体在电路中的作用分别是什么？ K 20 K6.5 (a) (b) 图题4-10 解：两个晶体振荡电路的高频等效电路如图4-22所示。 图(a)为并联型晶体振荡器，晶体在电路中的作用是：晶体等效为电感元件； 图(b)为串联型晶体振荡器，工作在晶体的串联谐振频率上，晶体等效为短路元件。 20 Hμ7. H (a) (b) 图4-22 高频等效电路
5-5晶体振荡电路如图P4.12所示，试画出该电路的交流通路；若1 f 为1 1C L 的谐振频率， 2f 为22C L 的谐振频率，试分析电路能否产生自激振荡。若能振荡，指出振荡频率与1f 、2 f 之间的关系。 图 P4.12 解：该电路的简化交流通路如图P4.12(s)所示， 图P4.12(s) 电路可以构成并联型晶体振荡器。若要产生振荡，要求晶体呈感性， 11C L 和22C L 呈容性。必须满足12f f f osc >>。
5-6 图示为三回路振荡器的等效电路，设有以下四种情况： ①332211C L C L C L >>； ②332211C L C L C L <<； ③332211C L C L C L >=； ④332211C L C L C L =<。 试分析上述四种情况是否可能振荡？振荡频率0f 与回路谐振频率有何关系？ 1 L 2 L 3 L 图题4-5 解：设11C L 回路谐振频率为11011C L = ω,22C L 回路谐振频率为2 2021C L =ω,33C L 回路谐振频率为3 3031 C L = ω。 能满足振荡的相位条件是be ce X X ,同电抗性质，cb X 与be ce X X ,反性质。 ①332211C L C L C L >> 可知321f f f f osc <<< 若振荡频率满足321f f f f osc <<<条件，则11C L 回路等效为容抗、 22C L 回路等效为容抗，而33C L 回路等效为感抗，满足相位条件，可能振荡。为电容三点式振荡器。 ②332211C L C L C L <<
现代通信电路（课程设计） 题目名称：模拟通信系统的设计与实现 院系名称：电子信息学院 班级： 学号： 学生姓名： 指导老师： 2013年12月
目录一．设计题目 二．设计内容 三．实现方法 3.1信号产生模块 3.2载频信号产生模块 3.3调制器 3.4解调器 四．设计平台 4.1硬件平台 4.2软件平台 五．设计要求 5.1设计准备 5.2安装调试要求 六．电路调试 6.1 AM发射机调试 6.2 AM接收机调试 6.3 调幅通信系统联调 七．结果分析 八．电路仿真 8.1 LC振荡器 8.2 振幅调制器 7.3 振幅信号的解调 九．附录 9.1 GP4实验板模块分布图 9.2 参考文献
一、设计题目模拟通信系统的设计与实现 二、设计内容 图1模拟通信系统框图 本设计主要完成以下模块 a. 信号源产生模块（语音低频信号） b. 载波信号产生模块（载波） c. 调制器 d. 解调器
三、实现方法 3.1信号产生模块 实现方法：RC振荡器 ，要求f=1.5kHz 振荡频率f=12RC 3.2载频信号产生模块 实现方法：LC振荡器 LC正弦波振荡电路 3.3调制器 方案：AM调制器
实现方法：模拟相乘器 模拟相乘器实现两信号（调制信号与载频）的相乘，从而产生差频与和频，从而实现频谱的线性搬移，它产生无用频率分量少，是调制AM 实现的最好方法。 本设计AM调制采用模拟相乘器MC1496。 低频调制信号 3.4 解调器 方案：AM解调 实现方法：二极管峰值包络检波器
由于模拟相乘器解调电路比较复杂，而AM调幅波包络反应了调制信号的变化规律，因此可用二极管峰值包络检波，且电路较简单，无需载波信号。因此本设计用二极管峰值包络检波器。 图3二极管峰值包络检波器 四、设计平台 4.1硬件平台：
通信电子线路典型习题 2010-12-11 01、电感的等效电路如图所示，L=100μH，r=1Ω，工作频率f=100kHz。 （1）求电感L的Q0， （2）将电感的等效电路转换为并联形式。 02、电路如图所示，L=100μH，C=100pF。 （1）当i=5cos(106/2π)t时，确定电路的阻抗性质； （2）当i=5cos(107/2π)t时，确定电路的阻抗性质。 i 03、电路如图所示，已知：L=50μH，C=100pF，、r=5Ω，求ω0、回路的Q0、BW、B0.1、D。 04、电路如图所示，工作在谐振状态。已知：L=100μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。
5、电路如图所示，工作在谐振状态。已知：L1=100μH，L2=50μH，M=5μH，电感的r=5Ω、N1= 6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。 6、计算3级选频放大器（n=3）,单谐振回路数目为（n+1=4）时的3Db带宽BW=？ 7、晶振的f q和f p的数值有什么特点？（提示：有3） 8、为了提高效率，高频功率放大器多工作在或状态。 9、为了兼顾高的输出功率和高的集电极效率，在实际应用中，通常取θ= 。 10、为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？ 11、有一谐振功率放大器电路如图所示，工作于临界状态。 （1）已知V cc=30V，I cm=1A，U CES=1.2V，导通角θ=700，α0(700)=0.25，α1(700)=0.44。试求P0和ηc； （2）如果电路中的变压器的效率为90%，负载电阻R L=75Ω，试求负载电阻R L两端的电压u RL=?
通信电子线路课程设计心得体会 听了景敏教授关于高效课堂的讲座后，使我对高效课堂有了一个进一步的认识。通过 学习，结合自己所教学科的实际情况，让我深切到高效课堂：要求老师的教学是高效的， 在课堂上用最短的时间完成高效的教学内容。要求学生在课堂上自主、主动、合作、和谐 的探究，并且让课堂上的每一分钟都得进其所。在课堂教学中要侧重以下各方面： 通过此次课程设计，使我更加扎实的掌握了有关高频电子线路方面的知识，在设计过 程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因 所在，也暴露出了前期我在这方面的知识欠缺和经验不足。实践出真知，通过亲自动手制作，使我们掌握的知识不再是纸上谈兵。 过而能改，善莫大焉。在课程设计过程中，我们不断发现错误，不断改正，不断领悟，不断获龋最终的检测调试环节，本身就是在践行“过而能改，善莫大焉”的知行观。这次 课程设计终于顺利完成了，在设计中遇到了很多问题，最后在老师的指导下，终于游逆而解。在今后社会的发展和学习实践过程中，一定要不懈努力，不能遇到问题就想到要退缩，一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样，才能成功的做成想做的事，才能在今后的道路上劈荆斩棘，而不是知难而退，那样永远不可能收获成功，收获喜悦，也永远不可能得到社会及他人对你的认可! 课程设计诚然是一门专业课，给我很多专业知识以及专业技能上的提升，同时又是一 门讲道课，一门辩思课，给了我许多道，给了我很多思，给了我莫大的空间。同时，设计 让我感触很深。使我对抽象的理论有了具体的认识。通过这次课程设计，我掌握了常用元 件的识别和测试;熟悉了常用仪器、仪表;了解了电路的连线方法;以及如何提高电路的性 能等等，掌握了焊接的方法和技术，通过查询资料，也了解了收音机的构造及原理。 第一，两人一组，既加强了我们的动手能力，又让我们学会了团结一致，共同合作才 能研究出最好的方案。我们将理论联系实际，在交流中取得进步，从问题中提高自己。 我认为，在这学期的实验中，不仅培养了独立思考、动手操作的能力，在各种其它能 力上也都有了提高。更重要的是，在实验课上，我们学会了很多学习的方法。而这是日后 最实用的，真的是受益匪浅。要面对社会的挑战，只有不断的学习、实践，再学习、再实践。这对于我们的将来也有很大的帮助。以后，不管有多苦，我想我们都能变苦为乐，找 寻有趣的事情，发现其中珍贵的事情。就像中国提倡的艰苦奋斗一样，我们都可以在实验 结束之后变的更加成熟，会面对需要面对的事情。 经此次机械原理课程设计，我们都懂得和认知到了自己的很大的不足，不管是设计方案，还是设计那些机构，还有数字计算等，我们都欠缺的很多，都还有很多的空洞未能补上，都还需要我们花费很多的时间去填补和获取，虽然说我们学的只是理论，但我们要实 现的确是实践，可能一开始因为大家的理论不足和实践的经验不足都可能够造成我们在设
通信电子线路 (侯丽敏) 习题 绪论 0-1 什么是载波？什么是调制信号和基带信号？给出调制的定义。 解：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去控制高频载波信号。 0-2 为什么要进行调制？给出两种理由。 解：根据天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直接发射调制信号会导致信道混叠。 0-3 给出无线广播的中波和短波的各自频率范围。 解：中波(MF)：0.3~3MHz 短波(HF)：3~30MHz 0-4 给出中国移动通信GSM 的载波频率范围。 解：GSM 的频段：GSM900：上行880~915MHZ ， 下行925~960MHZ ； GSM1800：上行1710~1785MHZ ， 下行1805~1880MHZ ； GSM1900：1850~1910MHZ ，1930~1990MHZ ； 上行和下行组成一频率对, 上行就是手机发射、机站接收；下行就是基站到手机。 0-5将下列功率转换为dBm 值。 ＷＷＷＷμ25)4(;0001.0)3(;001.0)2(;1)1(2222====P P P P
解：(1) 30dBm; (2) 0dBm; (3)－10dBm; (4)－41.9dBm ０-6 一通信系统的电压为 2.15V ，负载阻抗50Ω，转换为dBm(50)值。 解：19.66dBm(50) 第一章 习题一 1-1. 某单级中频放大器的调谐频率为465kHz ，调谐回路包含一电容为200pF 与一电感并联，电感的品质因数Q 0=100，不考虑任何负载影响。试计算此放大器的电压增益和通频带，如果回路两端并联一负载阻抗R L =40k ，那么电压增益和通频带变为多少？ 解：(1) Ω=????== -k 17110 20010465π2100 12 300p C Q R ω, A V0=R p =171000， ,dB 104)171000log(200==V A kHz 65.4100 10465BW 3 00=?==Q f (2) , 32400, k 4.3240 17140 171//'p 'V0L p ' p ==Ω=+?= =R A R R R ,dB 90)32400log(20' V0==A kHz 5.2495 .18465BW , 95.18171 4 .32100,L 0'L p 'p 0L === =?= ∴=Q f Q R R Q Q 1-2. 如题图E1.1所示，场效应管的转移导纳g m =3mA/V ，漏级输 出阻抗R ds =120k ，如果电感线圈损耗r =2.0 ，调谐回路的调谐 频率为850kHz 。试求：
