三菱电梯GPS-II舒适感及平层精度调整资料

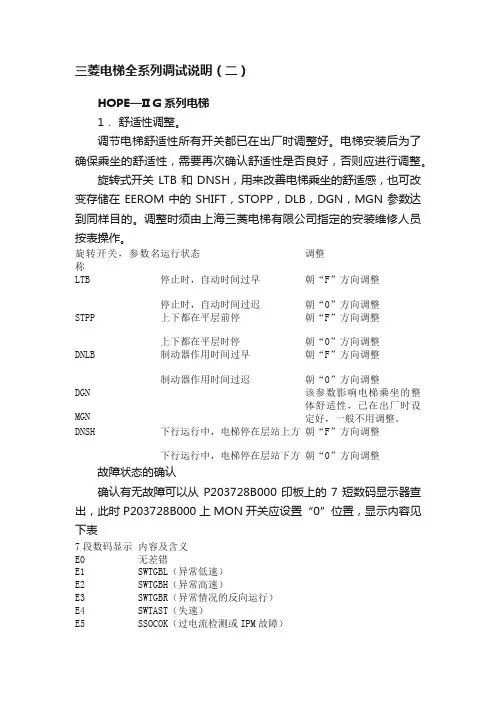

旋转开关运行情况调整方法SHIFT 停层时，电梯过平层朝“F”方向调整;
停层时，电梯欠平层朝“0”方向调整;
LTB 停止时制动时间过早朝“F”方向调整;
停止时制动时间太迟朝“0”方向调整;
STPP 上下行都在平层前停梯朝“F”方向调整;
上下行都在平层后停梯朝“0”方向调整;
DLB 制动器动作时间过早朝“F”方向调整;
制动器动作时间过迟朝“0”方向调整;
DNSH 下行时停在层站上方朝“0”方向调整;
下行时停在层站下方朝“F”方向调整;
DGN、MGN：对乘坐电梯整体舒适感都有影响(从启动、加速、减速到停止)，出厂时已经设定好，一般不作调整。
三菱电梯型号为LEHY
————————————————————————————————作者：————————————————————————————————日期：
三菱电梯型号为LEHY 29：安全回路检测，正常时灯亮89：检修模式，电梯运行时灯亮；自动模式，软硬件安全回路正常时灯亮。PWFH(PP)：缺相检测21：开门指令22：关门指令UP-Call：上行指令DOWN-Call：下行指令二、各开关功能（P1板）：1、拔动开关FWR/MNT：FWR（上）：允许闪存写入MNT（下）：允许远程发报DRSW/RST：DRSW（上）：切断门机RST（下）：电梯复位DCB/FMS：DCB（上）：关门 FMS（下）：写入层高数据SW1/SW2：组合开关 TCA/MCA：TCA（上）位置，通过向上/下按SW2开关，登记顶层/底层指令。MCA（下）位置，通过向上/下一直按住SW2开关，电梯一直向上/下运行，直到停止于次终端层，若中途放开，则电梯将停靠于就近层。MON1/MON0：显示功能选择（常规1、0）(1)MON10→, MON0→0: 功能：显示电梯状态和大类故障(2)MON10→, MON01→: 功能：显示轿厢中心位置 (3)MON1-0,MON0-2: 功能：显示同步层(4)MON10→, MON0→7: 功能：显示前进层(5)MON10→, MON0→C: 功能：检查超载峰鸣器，显示“OL”(6)MON1→0 MON0→D: 功能：显示称重值（SW2↑：空载，SW2↓：半载，SW2
中位：当前负载）(7)MON1→1, MON00→: 功能：显示当前小故障代码(8)MON11→, MON0→1: 功能：显示历史小故障代码(9)MON13→, MON0→5: 功能：显示编码器反馈速度(10)MON1-3, MON0-6: 功能：显示百分比称重值 (11)MON1→A, MON0→C: 功能：调整空载值，见1* (12)MON1→A ,MON0-→D: 功能：调整半载值，见1* 1*：使用MON开关设置参数的方法向上按SW2 开关，7 段码显示的值开始闪烁，且不断增大，增大到最大值，则反回最小值，继续增大，如此循环；松开SW2（中间位），则显示值保持不变；向下按SW2 开关，将当前显示值保存至RAM，保存成功后，7 段码停止闪烁。 SET1/SET0：设置功能选择（常规0、8）SET1→0,SET0→5：功能：维修保养时使用SET1→0,SET0→7：功能：写入层高数据SET1→0,SET0→8：功能：退出SET模式SET1→0,SET0→D：功能：学习磁极SET1→0,SET0→F：功能：TDS运行检查SET1→1,SET0→(0-F)：功能：调整SHIFT，设置值即为SET0 当前值，向下按SW1 保存该值，上/下行都超出，则增大该值，反之减小。SET1→2,SET0→(0-F)：功能：调整DNSH，设置值即为SET0 当前值，向下按SW1 保存该值，下行超出，则增大该值，反之减小。SET1→3,SET0→(0-F)：功能：调整WGHG，设置值即为SET0 当前值，向下按SW1 保存该值SET1→4,SET0→
三菱电梯gps-2调试资料 三菱电梯gps-2调试内容很多，下面仅就几个主要的方面进行说明。 1．称量数据的写入 当电梯钢丝绳张力变化、称量装置更换以及因装修而引起电梯自身重量改变时，都应进行称量数据的重新写入。具体步骤应按图3所示的流程进行。 图3为电梯空载称重数据写入流程，电梯半载称重数据写入流程与此基本相同，只是将LD0/LD1开关向LD1方向按下。 除对电梯进行称量数据写入以外，还需对电梯进行称量装置的精调，方法如下： ●电梯空载，当制动器释放时，电梯轿厢呈上行趋势，则将旋转开关WGHG朝“F”方向调节； ●电梯空载，当制动器释放时，电梯轿厢呈下行趋势，则将旋转开关WGHG朝“0”方向调节； ●在正常运行中，不要将WGH0、WGHG开关调到“0”位。 2. 楼层数据的写入 当电梯乱层、平层不准或电梯重新进行称量数据写入后，都需要进行楼层数据写入。楼层数据写入方法应按照图4所示的流程进行。 这里需特别说明的是：有些大厦或住宅的某些楼层为假想层（不停留层），电梯在这些楼层不作停靠。安装电梯时，这些楼层的隔磁板为短隔磁板，电梯经过假想层时，P1主电脑板上面的DZ指示灯不会闪亮。 3．乘座舒适性的调整 ①机械调整 当电梯有启动冲击时：应确认制动器是否完全打开，制动瓦有无歪斜，制动瓦与轮鼓间是否存在摩擦。另外，对导靴的安装位置及磨损程度也应进行检查。 当电梯在运行中有震动时：应对钢丝绳拉伸状况、导轨接头状况进行检查，同时对制动器与轮鼓也应进行检查。
②电气系统调整 旋转开关SHIFT和DNSH可以用来改善电梯乘座的舒适感，具体调整方法如表3所示。 1．平层不2．良的调整 1 机械系统调整 对井道平层板及轿顶平层感应器进行检查，判断其是否按基准值进行了安装，如有必要，可对其进行调整。 2 电气系统调整 如果对机械系统进行了检查调整后，仍然平层不良时，则需进行电气调整,调整方法如表3所示。 电梯平层精度及舒适感调整表3
GPS-Ⅱ电梯是三菱GPS系列电梯的第二代产品，是一种适合高级宾馆及办公楼的乘客电梯。它采用先进的技术，根据最新的标准构造，功能齐全，使乘客不仅能体验到舒适、方便和安全，还会产生一种自信和尊贵的感觉。 GPS-Ⅱ电梯按钮的串行通讯部分仍然采用数据总线形式，除电源外，只需DI、DO两根总线；轿厢拖动以及门机的驱动也仍然采用VVVF调速；微机网络系统的基本结构没有太大的变化。 与GPS-Ⅰ电梯相比，GPS-Ⅱ电梯的集成度有了一定提高：如 ●将GPS-Ⅰ电梯的P1、W1两块电子板集成为一块多微机电脑控制板 （P1板），使整个控制柜结构更加紧凑； ●系统控制软件也有了进一步的改善，使整个系统的管理更加合理。 而在群控制方面，GPS-Ⅱ电梯与GPS-Ⅰ电梯没有太大区别。表1为GPS-Ⅱ电梯与GPS-Ⅰ电梯结构及性能比较。 GPS-Ⅱ电梯与GPS-Ⅰ电梯结构及性能比较 表1
这里需要说明的是，除GPS-Ⅰ、GPS-Ⅱ电梯以外，还有一种叫GPS-CR 的电梯。实际上GPS-CR电梯是在GPS-Ⅱ电梯的基础上研制出的面向中国住宅楼宇的高性能电梯，运行舒适可靠，以其性能优势提升楼盘的附加值，并大大降低使用成本。GPS-CR电梯对GPS-Ⅱ电梯的功能进行了优化组合，省去的仅仅是星级宾馆的特殊功能。与GPS-Ⅱ电梯相比，GPS-CR电梯: ●取消了控制柜中的Z1电子板，消防功能通过P1主电脑板实现； ●整体结构有所简化; ●价格便宜。 GPS-CR电梯与GPS-Ⅱ电梯的主要控制思想是完全相同的。 由于GPS-Ⅱ电梯与GPS-Ⅰ电梯的主要控制思想基本相同，因此，下面仅就GPS-Ⅱ电梯的控制柜的结构、部分电子板及电梯的有关调试进行简单介绍。
2.1投标产品（LEHY-Ⅱ）简介 LEHY-II系列电梯是上海三菱自行开发、拥有自主知识产权的第二代小机房电梯。LEHY-II系列小机房电梯继承了传统有机房电梯的优点，又吸纳了无机房电梯的长处，同时采用了一系列新技术，是上海三菱献给电梯市场的又一倾心之作。 LEHY-II系列小机房电梯已于2004年通过鉴定，鉴定委员会一致认为其蕴涵的技术达到了国际先进水平。 谈到小机房电梯，最容易想到的就是现有市场上大量存在的传统有机房电梯，还有最近几年新出现的无机房电梯。传统的有机房电梯机房宽敞，对维修、救援带来方便，因而大量占有市场。新出现的无机房电梯结构紧凑，对建筑物的外观影响达到最小，因而在市场上开始占有少量的份额。而小机房电梯，既继承了有机房电梯的优点，又吸纳了无机房电梯的许多长处。可以预见，在未来的几年内，小机房电梯完全有可能占有较大的市场份额。 为了满足市场对小机房电梯日益增长的需求，上海三菱不断挖掘自身潜力，开发完善产品结构。新一代的小机房电梯 LEHY-II系列电梯，提供了载重量从630～1350kg,速度从1～2.5m/s的丰富选择。其特点如下： 1.LEHY-II系列电梯与传统的有机房电梯相比，土建布置紧凑，不但井道面积缩小，机房 面积更是大幅度减小，使机房与井道一样大；顶层高度和机房高度的降低，最大限度地减小了电梯机房对建筑物外观的影响。钢丝绳曳引比采用2:1绕法，曳引机布置在机房的左（右）侧，在曳引机的右（左）侧，就能腾出足够多的空间放置控制屏，这样就能留出足够的维修作业空间。 2.LEHY-II系列电梯与无机房电梯相比，曳引机、控制柜、限速器等部件都放在机房里， 加上总体布置合理，维修空间完全符合国家标准要求，因而这些部件的维修显得很方便； 拥有专利技术的“手动盘车救援”装置，不仅安全可靠、操作简便，更完美地解决了目前业内倍感棘手的永磁同步（PM）无齿轮曳引机“手动盘车救援”的难题。也就是说，LEHY-II系列电梯继承了传统有机房电梯维修和救援方便的优点。另外，在顶层高度、机房高度对于小高层和高层建筑的影响方面， LEHY-II系列电梯也具有较大优势。 3.LEHY-II系列电梯采用PM曳引机（永磁同步电机驱动的无齿轮曳引机），其主要特点如 下： 1)上海三菱的永磁同步电机采用永久磁铁代替励磁绕组，由于磁通固有，因此不再需要 励磁电流，建立转矩平衡仅需数十毫秒，使系统响应时间更快，实现了高效率。由于无励磁电流，实现了低损耗。提高系统效率约30％～50％。（以1050kg,1.75m/s为例，
三菱LEHY-Ⅱ调试说明 mk8888 一、各发光管及数码管显示状态 7SEC3 7SEC2.1 楼层及故障显示 DOWN-Call 显示当前楼层（十进制） 29：安全回路检测，正常时灯亮 89：检修模式，电梯运行时灯亮；自动模式，软硬件安全回路正常时灯亮。 PWFH(PP)：缺相检测 21：开门指令 22：关门指令 UP-Call：上行指令 DOWN-Call：下行指令 二、各开关功能（P1板）： 1、拔动开关 FWR/MNT：FWR（上）：允许闪存写入 MNT（下）：允许远程发报 DRSW/RST：DRSW（上）：切断门机 RST（下）：电梯复位 DCB/FMS：DCB（上）：关门 FMS（下）：写入层高数据 SW1/SW2：组合开关 TCA/MCA：TCA（上）位置，通过向上/下按SW2开关，登记顶层/底层指令。 MCA（下）位置，通过向上/下一直按住SW2开关，电梯一直向上/下运行， 直到停止于次终端层，若中途放开，则电梯将停靠于就近层。
2、旋转开关 MON1/MON0：显示功能选择（常规1、0） (1)MON10→, MON0→0: 功能：显示电梯状态和大类故障 (2)MON10→, MON01→: 功能：显示轿厢中心位置 (3)MON1-0,MON0-2: 功能：显示同步层 (4)MON10→, MON0→7: 功能：显示前进层 (5)MON10→, MON0→C: 功能：检查超载峰鸣器，显示“OL” (6)MON1→0 MON0→D: 功能：显示称重值（SW2↑：空载，SW2↓：半载，SW2中位：当前负载） (7)MON1→1, MON00→: 功能：显示当前小故障代码 (8)MON11→, MON0→1: 功能：显示历史小故障代码 (9)MON13→, MON0→5: 功能：显示编码器反馈速度 (10)MON1-3, MON0-6: 功能：显示百分比称重值 (11)MON1→A, MON0→C: 功能：调整空载值，见1* (12)MON1→A ,MON0-→D: 功能：调整半载值，见1* 1*：使用MON开关设置参数的方法 向上按SW2开关，7段码显示的值开始闪烁，且不断增大，增大到最大值，则反回最小值，继续增大，如此循环；松开SW2（中间位），则显示值保持不变；向下按SW2开关，将当前显示值保存至RAM，保存成功后，7段码停止闪烁。 SET1/SET0：设置功能选择（常规0、8） SET1→0,SET0→5： 功能：维修保养时使用 SET1→0,SET0→7： 功能：写入层高数据 SET1→0,SET0→8： 功能：退出SET模式 SET1→0,SET0→D： 功能：学习磁极 SET1→0,SET0→F： 功能：TDS运行检查
三菱电梯GPS故障电梯维修实例 电梯故障案例分析01 故障现象： 某医院两台三菱GPS-I 群控电梯，当有外召唤时，群控中的一台电梯响应该召唤后，该外召唤并不消号，只有等另外一台电梯也响应该外召唤后，才消号。也就是说，对于任何一个外召唤，两台群控电梯要各响应一次。 处理过程： 1．对电梯软件中的楼层设定、单梯/ 群控设定进行检查，未发现问题； 2．检查外召唤接线，接线正确。 3．断开群控控制柜电源，再断开其中一台电梯的主电源，则另一台电梯运行正常。4．只断开群控控制屏电源，则对于任何一个外召，两台电梯都要进行一次响应。 5．通过上述检测可以断定，两台电梯独立运行是正常的，问题应该出在群控部分或群控与各单梯的通信上； 6．对群控电脑板进行检测（或更换），未发现问题； 7．对光纤电缆检查时发现，两根光纤长出的部分被分别捆绑在控制柜的框架上，弯曲部分弧度过小。更换两根光纤通信电缆，电梯恢复正常。 本案例启发： 本案例中两台电梯公用一套外召唤信号，即外召唤信号是一套按钮两套显示的形式。外召唤信号是分别进入两台电梯的P1 主电脑板后，再通过光纤电缆与群控制电脑板进行通信的。当通信出现故障时，两台电梯实际上处于单独运行状态。又因为两台电梯公用一套外召唤按钮，因此乘客感觉对每一个外召唤信号，两台电梯都要分别进行一次响应。 本案例说明，对光纤电缆要正确使用。 电梯故障案例分析02 故障现象： 某大厦三菱GPS-I 电梯，所有外召唤按钮无效，并且所有厅门无楼层显示。 处理过程：
1．首先检查电梯当前的运行状态，因为如果电梯处于专用状态，则所有外召唤及厅门楼层显示都无效。经检查发现电梯当前处于自动运行状态。 2．查阅电梯P1 电脑板的故障代码，故障代码显示“EC ”，即“到厅门串行传输错误”；3．对P1 板进行检测（或更换），未发现问题； 4．逐层对外召唤按钮进行检测，发现所有的外召唤按钮都没有直流电源输出。进一步检查发现，5 楼的外召唤按钮电源故障。更换5 楼外召唤后，故障仍然没有排除。 5．检查机房控制柜外召唤的保险丝，发现该保险丝已经烧断，更换后，电梯恢复正常运行。本案例启示： 虽然GPS-I 电梯采用数据总线形式的串行通信方式，原则上如果一个楼层的按钮出现串行通信故障，不会影响到其它楼层按钮的正常响应。但是，如果是一个楼层的外召唤按钮的电源故障，尤其是整流稳压电源的交流侧发生短路故障，则会导致所有外召唤按钮无法正常工作。 电梯故障案例分析03 故障现象： 某大厦三菱GPS-I 电梯，检修运行及自动运行时电梯都无法启动，并且#89 安全指示灯熄灭。 处理过程： 1．检查电梯故障代码，故障代码为“E5 ”，即“过电流”； 2．断开电梯主回路电源，断开逆变器到交流电机的连线，检测逆变主回路的大功率驱动模块（IGBT ），未发现问题；恢复逆变器到交流电机的连线； 3．对驱动电子板进行检测（或更换），未发现问题； 4．对检测电流的交流互感器进行检查，发现其中一个互感器接线插头有短路现象，重新处理后，电梯恢复正常运行。 本案例启示： 代码为电梯故障处理带来很大方便，尤其是指示非常明确的代码，如本案例中的“过电流”指示。 电梯故障案例分析04
三菱 GPS-Ⅱ GPS-Ⅱ电梯是三菱GPS系列电梯的第二代产品，是一种适合高级宾馆及办公楼的乘客电梯。它采用先进的技术，根据最新的标准构造，功能齐全，使乘客不仅能体验到舒适、方便和安全，还会产生一种自信和尊贵的感觉。 GPS-Ⅱ电梯按钮的串行通讯部分仍然采用数据总线形式，除电源外，只需DI、DO 两根总线；轿厢拖动以及门机的驱动也仍然采用VVVF调速；微机网络系统的基本结构没有太大的变化。 与GPS-Ⅰ电梯相比，GPS-Ⅱ电梯的集成度有了一定提高：如 ●将GPS-Ⅰ电梯的P1、W1两块电子板集成为一块多微机电脑控制板（P1板）， 使整个控制柜结构更加紧凑； ●系统控制软件也有了进一步的改善，使整个系统的管理更加合理。 而在群控制方面，GPS-Ⅱ电梯与GPS-Ⅰ电梯没有太大区别。表1为GPS-Ⅱ电梯与GPS-Ⅰ电梯结构及性能比较。 这里需要说明的是，除GPS-Ⅰ、GPS-Ⅱ电梯以外，还有一种叫GPS-CR的电梯。实际上GPS-CR电梯是在GPS-Ⅱ电梯的基础上研制出的面向中国住宅楼宇的高性能电梯，运行舒适可靠，以其性能优势提升楼盘的附加值，并大大降低使用成本。GPS-CR电梯对GPS-Ⅱ电梯的功能进行了优化组合，省去的仅仅是星级宾馆的特殊功能。与GPS-Ⅱ电梯相比，GPS-CR电梯: ●取消了控制柜中的Z1电子板，消防功能通过P1主电脑板实现；
●整体结构有所简化; ●价格便宜。 GPS-CR电梯与GPS-Ⅱ电梯的主要控制思想是完全相同的。 由于GPS-Ⅱ电梯与GPS-Ⅰ电梯的主要控制思想基本相同，因此，下面仅就GPS-Ⅱ电梯的控制柜的结构、部分电子板及电梯的有关调试进行简单介绍。 一、控制柜结构 GPS-Ⅱ电梯控制柜结构如图1所示。图中2#装置面板正面安装P1电脑板，反面安装E1及Z1电子板（GPS-CR电梯无Z1电子板），内部安装逆变器组件，包括充放电组件、驱动模块组件、电容器组件、吸收回路组件等。3#装置面板正面安装电源组件，内部安装电源变压器、滤波器以及5#接触器和LB接触器等。4#位置用来安装电缆上升线槽。5#位置用来安装电源变压器和照明变压器等。 图1 GPS-Ⅱ电梯控制柜结构图
LEHY-IIIB小机房医用电梯产品介绍 LEHY-IIIB小机房医用电梯是上海三菱专为医院环境而设计的医用电梯。最大程度地满足医院特殊环境的使用要求，简洁明亮的人性化轿厢设计配合大量抗菌材料，缔造出清洁舒适的运行空间。一切皆与现代医疗环境及设备相得益彰，和谐统一，为病人营造一个关爱、舒适的空间。LEHY-IIIB秉承三菱一贯技术优势，将智能、舒适、安全、节能以及灵敏抗扰等专业特质完美融合，赋予医梯完美的品质，获得广泛赞誉，备受各大医院推崇。 一、基本规格 二、主要技术特点 2.1小机房 通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸基本一致，机房面积大为减小。提高了住宅建筑设计的自由度，使建筑外形更为美观。 2.2变压变频（VVVF）调速控制技术、全数字化控制技术 1987年，上海三菱在国内电梯市场率先推出了交流变压变频（VVVF）调速电梯。VVVF 调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。 上海三菱对VVVF调速技术有近20年的应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使上海三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向
快速发展。本梯种应用空间矢量控制技术（SVPWM）实现电梯驱动的VVVF（变压变频）调速，选用国际最新第六代大功率模块、32位高速数字信号控制器（DSC）和大规模集成电路等先进电器元件，使电梯速度无论如何，系统均可按照最佳速度变化曲线，精确调整电动机转速,利用电脑按照现代人工学原理优化设计而成的理想速度曲线运行，令电梯运载平稳、安全、高效，最大程度上满足人体对乘坐舒适感的要求，使电梯的乘行成为上上下下的享受。 上海三菱的变频系统是专为电梯设计的变频系统，设计时充分考虑电梯的特殊运行工况和实际使用环境，较通用变频器我们的系统具有更精准的计算能力、更快速的响应能力、更良好的抗扰动能力。与电梯控制系统无缝集成，对控制指令的执行更为迅捷，对三菱设计的电机控制更加有效，实现电梯启动、运行、停止时的全程完美控制。同时，三菱专为电梯设计的变频系统较通用变频器的可靠性更高，故障率更低。即使有故障，故障检测也更为便利，维修更换更为快捷 2.3永磁同步电机驱动的无齿轮曳引机 LEHY-IIIB医用电梯采用了新一代绿色环保高性能永磁同步（PM）曳引机，实现了极度流畅平稳的电梯运行、高度的可靠性和安全性。该PM曳引机有如下优点： 2.3.1高效节能 没有减速机构带来的附加功率消耗；没有感应电机所固有的转子电阻损耗；起动及运行时的电流小从而减少了定子的发热损耗和铁磁损耗。总效率可以比原先的异步有齿轮传动系统提高30～50%。 2.3.2结构紧凑、体积小、重量轻 取消了减速机构，使用高品质稀土永磁材料，紧凑的结构大大缩小了整机体积，较异步有齿轮曳引系统小1/3以上，同时可减小机房占用空间。 2.3.3优化定转子的布置方式 由原先的外转子布置方式改进为内转子布置，使转子磁钢的分度更加均匀，减小转矩脉动，提高乘客舒适度；采用定位精度更高的磁钢固定方式，使磁钢布置更加牢固，提高曳引机运转的稳定性。 2.3.4改进定子生产安装工艺 采用分段式加工定子，冲铆合一的叠装方式，改进了整体加工整体叠装中容易产生的叠装错位，提高了制造精度；绕嵌一体化的绕线方式，实现了自动化线圈绕线，相对于全手工的分布式绕线，大幅提高了绕组的有效利用率和绝缘水平，使产品性能更加安全可靠。
三菱电梯型号为 LEHY 29:安全回路检测，正常时灯亮 89:检修模式，电梯 运行时灯亮；自动模式，软硬件安全回路正常时灯亮。 PWFH （PP ）:缺相检测21：开门指令 22：关门指令 UP-Call : 上行指令DOWN-Call :下行指令 二、各开关功能（P1板）： TCA/MCA : TCA （上）位置，通过向上 /下按SW2开关， 登记顶层/底层指令。 MCA （下） 位置，通过向上/下一直按住 SW2开关，电梯一直向上/下运 行，直到停止于次终端层，若中途放开，则电梯将停靠于就 近层。 MON1/MONO :显示功能选择（常规1、0） （1）MON10 —,MON0 — 0:功能：显示电梯状态和大类故障 （2）MON10 T , MON01 —:功能：显示轿厢中心位置 ⑶ MON1 -0,MON0-2: 功能：显示同步层 （4）MON10 —, MON0 — 7:功能：显示前进层 （5）MON10 —, MON0 — C:功 能：检查超载峰鸣器，显示“ 0L ” （6）MON1 — 0 MON0 — 1、 拔动开关 FWR/MNT : MNT （下）：允许远程发报 切断门机 位 DCB/FMS : DCB （上） FMS （下）：写入层高数据 FWR （上）:允许闪存写入 DRSW/RST : DRSW （上）: RST （下）：电梯复 :关门 SW1/SW2 : 组合开关
D:功能：显示称重值（SW2 T:空载，SW2 半载，SW2 中位：当前负载) (7)M0N1 —1, MONOO —:功能：显示当前小故障代码 (8)M0N11 —, MONO —1:功能：显示历史小故障代码 (9)MON13 —, MONO —5:功能：显示编码器反馈速度 (10)MON1 -3, MONO-6:功能：显示百分比称重值 (11) MON1 —A, MONO —C:功能：调整空载值，见1* (12) MON1 —A ,MONO- —D:功能：调整半载值，见1* 1* :使用MON开关设置参数的方法向上按SW2开关，7段码 显示的值开始闪烁，且不断增大，增大到最大值，则反回最小值，继续增大，如此循环；松开SW2 (中间位)，则显 示值保持不变；向下按SW2开关，将当前显示值保存至RAM，保存成功后，7段码停止闪烁。 SET1/SET0 :设置功能选择(常规0、8) SET1—0,SET0 —5: 功能：维修保养时使用SET1 —0,SET0—7：功能：写入层高数据SET1 —0,SET0—& 功能：退出SET模式SET1 —0,SET0 — D :功能：学习磁极SET1 —0,SET0 —F：功能：TDS运行检查SET1 —1,SET0 —(0-F): 功能：调整SHIFT ,设置值即为SET0当前值，向下按SW1保存该值，上/下行都超出，则增大该值，反之减小。SET1 —2,SET0—(0-F):功能：调整DNSH，设置值即为SET0当前值，向下按SW1保存该值，下行超出，则增大该值，反之减小。 SET1 —3,SET0 —(0-F): 功能：调整WGHG，设置值即为SET0当前值，向下按SW1保存该值SET1 —4,SET0—
上海三菱电梯怎么样上海三菱电梯价格 1987年由上海机电股份有限公司与日本三菱电机等四方合资成立上海三菱电梯有限公司，是国内规模最大的电梯制造销售企业，产品市场占有率自1941年到今在国内市场保持领先地位，是全国最大的500家外商投资企业之一。下面我们一起来了解上海三菱电梯吧!上 海三菱电梯怎么样不错的，在市面上也是相对比较有口碑的，性价比也是相对比较高的，
价格相对比较便宜的，现在市面上都有很多人选择的，是很不错的选择。电梯是一种以电动机为动力的垂直升降机，装有箱状吊舱，用于多层建筑乘人或载运货物。也有台阶式，踏步板装在履带上连续运行，俗称自动扶梯或自动人行道。服务于规定楼层的固定式升降设备。上海三菱电梯故障代码主板故障代码：E0 无故障E1 欠速故障E2 超速故障E3 反转故障E4AST故障(失速)E5 过电流E6 过电压E7 欠电压E8LB接触器故障E9接触器故障EA BK抱闸故障上海三菱电梯价格自动人行道扶梯：身处上海三菱电梯的C系列自动人行道,就仿佛置身于安逸的时空隧道,使您在忙碌中得以休憩,休憩中得以前行。上海三菱电梯C系列人行道设置有一系列安全保护装置,其电气控制系统采用全电脑控制,一旦运行过程中发生异常状况,能及时切断电源。多项节能技术的应用,时刻为用户节省运行成本,独特的减震防噪结构,使乘客在乘行中感受到舒适、平稳与宁静。价格举个例子：载重9000人/小时，速度0.5m/s,角度30°，提升高度6000米，这样的价格每台308120元，但是具体要根据所购买电梯的数量、型号而定。以上是装修界小编为您介绍上海三菱电梯怎么样与上海三菱电梯价格的相关信息，希望对你有所帮助!
三菱电梯GPS-3故障代码详细说明 ＭＯＮ１＝１ ＭＯＮ０＝０： ７ＳＥＧ１＝１：ＩＮＶ温度检测； ＝２：Ｅ－ＳＴＯＰ次 ＝３：ＣＣ－ＷＤＴ三次 ＝４：ＳＬＣＷＤＴ三次 ＝５：电机过电流 ＝６：制动器电阻过载 ＝７：接触器 故障 ＝８：终端减速开关故障 ＝９：平层开关故障 ＝Ａ：称量装置故障 ＝Ｂ：Ｅ１板故障 ＝Ｃ：ＵＨＳ／ＤＨＳ开关故障 ＝Ｄ：ＤＺ检测回路故障 ＝Ｅ＼Ｆ：无 ＭＯＮ０＝１： ７ＳＥＧ１＝１：远程复位检测； ＝２：选层器错误１６次 ＝３：串行故障 ＝４：电容器容量不足 ＝５：手动运行按钮故障 ＝６：速度图形跳转５次 ＝７：＃ＬＢ接触器动作失败５次 ＝８：＃５接触器动作失败５次 ＝９：＃ＢＫ１接触器动作失败５次 ＝Ａ：＃ＢＫ２接触器动作失败５次 ＝Ｂ：ＬＶＬＴ５次 ＝Ｃ：Ｅ１板故障 ＝Ｄ：风扇故障 ＝Ｅ＼Ｆ：风扇或Ｅ１板故障 ＭＯＮ０＝2： ７ＳＥＧ１＝１：#5 ＯＮ故障； ＝２：Ｅ－ＳＴＯＰ两次 ＝３：系统故障 ＝４：再复位请求 ＝５：ＰＣＢ基极驱动故障 ＝６：ＤＣ－ＣＴ故障
＝７：无 ＝８：浸水感应器故障 ＝９：反浸水动作结束 ＝Ａ：＃ＰＷＤ开关指令持续三分钟 ＝Ｂ：扶手开关保持 ＝Ｃ：制动器拖动运行结束 ＝Ｄ：制动器再动作故障 ＝Ｅ：无 ＝Ｆ：选层器故障运行１６次 ＭＯＮ０＝３： ７ＳＥＧ１＝１：ＭＥＬＤ过载； ＝２：异常低速 ＝３：异常高速 ＝４：反转定时 ＝５：反向运行 ＝６：反转定时器（ＣＷＴ） ＝７：反转定时器（ＣＷＴＢＳ标准） ＝８：逆变器过电压 ＝９：逆变器欠电压 ＝Ａ：ＣＣ－ＷＤＴ四次 ＝Ｂ：ＳＬＣ－ＷＤＴ４次 ＝Ｃ：逆变器过电流 ＝Ｄ：ＳＬＣＥ－ＳＴＯＰ ＝Ｅ：编码器故障（自动） ＝Ｆ：编码器故障（手动） ＭＯＮ０＝４： ７ＳＥＧ１＝１：两次Ｅ－ＳＴＯＰ； ＝２：ＩＮＶ欠电压 ＝３：Ｅ－ＳＴＯＰＦ／Ｆ复位 ＝４：＃ＬＢ线圈故障 ＝５：＃５线圈故障 ＝６：＃ＢＫ１线圈故障 ＝７：＃ＢＫ２线圈故障 ＝８：上电 ＝９：无 ＝Ａ：无 ＝Ｂ：逆变器充电失败 ＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无 ＭＯＮ０＝５： ７ＳＥＧ１＝１：电气安全回路
三菱电梯故障及维修方法 一. GPS--2的电梯出现电容不充电.E1板上的充电灯不亮.温度电阻HL1烧毁.请问从哪儿查故障.P1板正常.开关门正常.故障显示E7欠压不启动. 检查发现：电容没有炸痕.充电电阻正常.查温度电阻烧毁 问题原因是：放电模块的问题。 二. SP-VF电梯,刚大修完,更换了旋转编码器及接触器和井道部分电器开关.现出现电梯在运行中突然停止,然后又自动找平层,有时突然停止运行,重新送电一次,电梯运行正常,一天出现几次这样的问题.检查急停及门锁回路未发现异常 问题原因是：编码器的问题,我把原来的编码器换上后今天一天都没出问题. 三. hope型电梯，出现故障时，停在某一层，平层；轿内照明、风扇都没有；而且外呼无层显、按钮不好用；内选也不好用；查控制柜故障显示为“eb"是向轿厢串行传输错误故障；可断电停个3-5秒再送电，就恢复正常。问题原因是：换SBC-C的芯片就好了，早期程序问题，升级了以后正常。 四. G（H）VF故障码资源共享A1级 E11 #10T NO OFF故障 E12 #15B NO OFF故障 E14 #97输入信号异常 E21 #11输入信号异常 E22 #12输入信号异常 E26 规格表和数出错 E27 重复故障检出 A2级 E31 #100R输入信号异常 E32 门区感应器故障 E33 变频器异常运行 E35 厅轿门动作不一致 E36 变频器运行故障 E37 电梯逆转故障
E40 零速不一致 E41 电梯低速超速故障 E42 软安全回路继电器NO OFF故障E43 变频器控制回路失电故障 E44 #11动作超时故障 E45 #12动作超时故障 E46 速度低故障 B1级 E50 高速超速故障 E51 起动速度控制异常 E52 瞬时停电故障 E53 运行速度偏差故障 E55 中速超速故障 E56 微动平层超速故障 E57 微动平层运行距离异常 B2级 E60 电梯层高表和数出错 E61 电梯同步位置出错 E62 电梯层楼位置出错 E63 电梯端站位置出错 E64 电梯端站减速控制异常 C2级 E70 变频器故障报警检出 E73 门区运行故障 E76 电梯爬行时间异常 E77 自救运行检出 E级 E80 电梯运行中断门锁检出 E81 电梯检修状态异常 E82 电梯微动平层超时故障 E83 电梯安全回路故障检出 E84 微动平层起动故障
三菱电梯NEXW AY—S 学习；慢速 1，手动运行轿厢至底层区，设定P1板上的旋转开关SET1=0，SET0=7，按下SW1至少0。25秒放开，轿厢内显示器重复显示、--A--7。 2，从底层开始慢速连续向上运行轿厢，直到UL动作，电梯停止，在电梯停止在顶层后， 由重复显示、--A–7转到显示楼层。 如果电梯运行顶层之前停止，重复步骤1，2。 学习；运行进行磁极学习NLU。 1，使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。 2，设置控制拒内的P1板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D在轿厢和层站显示器上重复显示。 3，高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。 故障壮态确认 把MON0开关设置0位置，显示故障。 0，无故障没有下述代码1—F的相关错误。 1，异常低速检测。 2，超高速检测。 3，反方向检测。 4，电动机失速检测。 5，过电流检测。 6，过电压检测。 7，底电压检测。 8，井L8 OFF故障。 9，井5 OFF故障。 A，制动器触点的ON故障或OFF故障。 B，向轿厢的串行通讯出错。 C，向层站的串行通讯出错。 D，系统出错。 E，不能在启动。驱动原因。
称装置调整。 1，称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1板，用来作为轿内负载信号。 2，调整差动变压器弹簧长度； 在轿顶站立一个人的状态下，调整差动变压器弹簧长度位37，5 + —1mm。 3，写入NL和BL称量数据； 注：写称量数据操作在完成差动变压器调整后进行。将轿厢停在终端层，并设定为[称量写入模式]，写入内存称量数据1。之后将轿厢停在另一个终端层，将称量数据1和称量数据2的平均值（称量数据1+称量数据2）/2作为称值NL WT/BL WT写入Flash—Memoy。此时，通过层站指示器检查称量写入模式设定和Flash—Memory写入。 [过程]：写入NLWT时（BLWT写入不同之处是SET1=0，SET=3） I．将电梯停在最下（上）层。 II．设定旋转开关SET1=0，SETO=2。 III．将拨动开关SW1拨到SW1（下）侧，关门并设为称量写入模式。在轿厢内和层站指示器上显示SET1/0。 IV．将电梯运行最上（下）层并停止。手动或自动都可以使用。 V．将称量数据NL WT/BL WT写入Flash—Memory，在操纵箱和层站指示器上显示楼层。4．将轿厢NL和BL重量数据写入PCB设定标签的‘‘NLWT，BLWT’’。（作为更换P1板或重写Flash —Memory时的备份数据使用）。 5．在Flash—Memory中写入电缆和钢丝绳的不平衡重量数据（FMH）。 1．将空载轿厢停止在最下层。 2．将旋转开关设定为SET1=0，SET0=7。 3．在自动模式下，将拨动开关SW1拨到SW1（下）侧。在轿内和层站指示器上重复显示[ `]—[A]—[7]。 4．持行如下操作，完成写过程。电梯将自动从最下层运行到最上层，层高数据和电缆和钢丝绳的不平衡重量写入RAM。（轿厢速度0。75m/s[45m/min]）当数据写入RAM时，轿内和层站指示器重复显示[ ` ]—[A]—[7]，写入完层后显示楼层。 6．过载检测器激活点微调（29W）。 1．使用轿厢负载达到额定负载的110/ ，这将激活轿内的过载检测器。 2．选择自动模式。 3．将P1板上的旋转开关SET1设为4，调节旋转开关SET直到29W被激活。然后按下SW1开关，在激活后不要进异步旋转。 4．29W激活时，电梯门打开轿顶站扬声器重复广播。 5．强制激活29W ，将操纵箱内PCB板上的旋转开关设为SET1=0，SETO=C，按下SW1开关并保持，在层站指示器上将重复显示“。--A—C。” 6．轿内负载信号（29W）失效。将P1板上的旋转开关设为SET1=4，SETO=--0，按下SW1，显示当前设定（重复显示。—4—当前设定值（0—F，F显示成G））。此外，重新设定和修改数据（重复显示。—4—修改后设定值（0—F，F显示成G））。—控制屏内层楼显示的点会闪烁。7。对称量装置的精调。 当电梯空载上行或下行启动时，如果制动器释放的瞬间轿厢有向上的现象，则将P1板上的旋转电位器SET1设定为3，电位器SETO朝增大方向（F）逐级调节，并按下波动开关SW1确认。直至达到满意效果。向下者反方向调整。不允许在DL时调整称量装置。 确认静态制动器力矩。注：（出厂已调好）。
三菱LEHY-Ⅱ调试说明 一、各发光管及数码管显示状态 7SEC3 7SEC2.1 楼层及故障显示 DOWN-Call 显示当前楼层（十进制） 29：安全回路检测，正常时灯亮 89：检修模式，电梯运行时灯亮；自动模式，软硬件安全回路正常时灯亮。 PWFH(PP)：缺相检测 21：开门指令 22：关门指令 UP-Call：上行指令 DOWN-Call：下行指令 二、各开关功能（P1板）： 1、拔动开关 FWR/MNT：FWR（上）：允许闪存写入 MNT（下）：允许远程发报 DRSW/RST：DRSW（上）：切断门机 RST（下）：电梯复位 DCB/FMS：DCB（上）：关门 FMS（下）：写入层高数据 SW1/SW2：组合开关 TCA/MCA：TCA（上）位置，通过向上/下按SW2开关，登记顶层/底层指令。 MCA（下）位置，通过向上/下一直按住SW2开关，电梯一直向上/下运行， 直到停止于次终端层，若中途放开，则电梯将停靠于就近层。
2、旋转开关 MON1/MON0：显示功能选择（常规1、0） (1)MON10→, MON0→0: 功能：显示电梯状态和大类故障 (2)MON10→, MON01→: 功能：显示轿厢中心位置 (3)MON1-0,MON0-2: 功能：显示同步层 (4)MON10→, MON0→7: 功能：显示前进层 (5)MON10→, MON0→C: 功能：检查超载峰鸣器，显示“OL” (6)MON1→0 MON0→D: 功能：显示称重值（SW2↑：空载，SW2↓：半载，SW2中位：当前负载） (7)MON1→1, MON00→: 功能：显示当前小故障代码 (8)MON11→, MON0→1: 功能：显示历史小故障代码 (9)MON13→, MON0→5: 功能：显示编码器反馈速度 (10)MON1-3, MON0-6: 功能：显示百分比称重值 (11)MON1→A, MON0→C: 功能：调整空载值，见1* (12)MON1→A ,MON0-→D: 功能：调整半载值，见1* 1*：使用MON开关设置参数的方法 向上按SW2开关，7段码显示的值开始闪烁，且不断增大，增大到最大值，则反回最小值，继续增大，如此循环；松开SW2（中间位），则显示值保持不变；向下按SW2开关，将当前显示值保存至RAM，保存成功后，7段码停止闪烁。 SET1/SET0：设置功能选择（常规0、8） SET1→0,SET0→5： 功能：维修保养时使用 SET1→0,SET0→7： 功能：写入层高数据 SET1→0,SET0→8： 功能：退出SET模式 SET1→0,SET0→D： 功能：学习磁极 SET1→0,SET0→F： 功能：TDS运行检查
三菱全系列电梯资料 SPVF各发光二极管功能一览表
GPS-I P1板上各开关功能表 TOP/BOT TOP（上位）：顶层呼叫 中间BOT（下位）：底层呼叫 UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按 设定方向运行。开关复位中中间 位置，轿厢就近停层。如保持在 UPC位置，轿厢将一直运行到最 高层或次高层；保持在DNC位 置，轿厢将一直运行到最底层或 次底层。开关若不返回中间位置， 电梯将不应答轿厢召唤。 中间DNC（下位）：轿厢下降 DOOR/RST DOOR（上位）：切断门机开关指令 中间RST（下位）：CPU复位 DCB/FMS DCB（上位）：关门 中间FMS（下位）：写层高数据 R/M MNT WEN R/M（上位）：警报器R/M亮 安装时置于中间MNT（中间）：警报器R/M熄 WEN（下位）：修正EEPROM数据 LD0/LD1 写入及显示载重量中间 RSW SHIFT：模式（VP）的位置8 LTB：平层时，抱闸接触器动作时间调节8 MON：功能控制开关安装时6，服务时8 GPS-I MON开关与七段管显示器
1 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点 2 安装时称重写入SW LDO/LD1→LD0 现在的载重量作为空载数据写入E2 PROM SW LDO/LD1→LD1 现在的载重量作为平衡载重量数据 写入E2PROM SW LDO/LD1→中间位置现在的载重量数据显示 3 楼层显示显示轿厢所处楼层数 4 手动操作显示轿厢所处楼层数 5 保养时称重写入SW LDO/LD1→LD0 现在的载重量作为空载数据写入E2 PROM SW LDO/LD1→LD1 现在的载重量作为平衡载重量数据 写入E2PROM SW LDO/LD1→中间位置现在的载重量数据显示 6 安装时手动操作模式显示“H”+楼层数 7 楼层显示显示轿厢所处楼层数 8 标准设定显示轿厢所处楼层数 9 楼层显示显示轿厢所处楼层数 A 楼层显示显示轿厢所处楼层数 B 调整BK力矩BK力矩设定值（十进制） C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1显示“OL” D 称重显示SW LDO/LD1→LD0E2PROM中的空载数据显示SW LDO/LD1→LD1E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示 E TSD安全系数检测显示楼层数 F TSD运行检测显示楼层数
上海三菱电梯有限公司简介 上海三菱电梯有限公司的前身是上海航空工业中等技术学校、上海市劳动局第一技工学校。1969年两校合并建厂，成立了长城机械厂。1981年改名为上海长城电梯厂，成为生产电梯的骨干企业。 1987年1月成立了上海三菱电梯有限公司。合资公司由四方组成，四方投资比例分别是： 1、上海机电实业有限公司 52% 2、日本三菱电机株式会社 32% 3、中国机械进出口（集团）有限公司 8% 4、香港菱电（集团）有限公司8% 公司投资总额2亿美元，注册资金1.55亿美元，占地面积18.87万平方米，现有员工1770余人。 公司经过近21年的发展，现已成为全球单一工厂年产量最大的电梯制造厂。目前，企业总资产50亿元，是合资初期的63倍，市场占有率已连续多年在中国电梯市场保持领先地位。2007年电梯销售量20000余台，创历史最高。21年来，累计制造电梯20余万台，累计实现销售收入超过800亿元。公司从1993年起连续14年实现的主要经济指标在中国电梯行业中名列前茅。 公司是中国最大500家外商投资企业之一，是中国机械工业核心竞争力十强企业，多次被评为国家质量效益型企业，二次荣获全国质量效益特别奖。2002年获得了我国质量管理领域的最高奖——“全国质量管理奖”。在精神文明建设中获得了上海市“文明单位”六连冠，上海市“最佳工业企业形象单位”三连冠，荣获全国“五一劳动奖状”和“全国精神文明建设工作先进单位”等称号。 公司成立以来，在合资各方携手同力和企业技术中心（国家级）具体负责下，加快引进和转化日本三菱电机株式会社具有世界先进水平的全电脑交流变压变频（VVVF）电梯技术，成为国内首家推出VVVF系列电梯企业。在此基础上，持续动态引进和转化世界领先的最新技术GPS/GPM全电脑控制智能化系列电梯和新型的自动扶梯系列，并与日本三菱联手开发优质的住宅电梯。近年来又加快转化了ELENSSA最新无机房和
目录 第一章：三菱GPS-III电梯主板要领图 (2) 第二章：主板（P1板）显示及功能说明 (3) 第一节：七段数码管的显示说明 (3) 第二节：功能设定 (4) 一．各设定开关说明 (4) 二．各项功能设定 (6) 1.称量操作 (6) 2.查询大致故障 (6) 3.查询详细故障（GPS-III详细故障码） (8) 4.查询逻辑数据（FF/00）值 (13) 5.查询数值数据 (14) 6.数据设定（16位开关0~F信号） (15) 7.数据设定（数值数据） (16) 8.查询软件版本等信息 (17) 第三章：GPS-III门机板设定及显示说明 (18) 第四章：三菱VFCL电梯主系统简介 (22) 第五章：GPS-III元件代号说明 (23) 第六章：三菱GPS系列电梯功能代码对照表 (26)
三菱GPS-III 电梯主板要领图 印板名称 检验插针 功能 KCD-70X (P1板) VCHR 复位回路输出信号 CU 电源R 相的DC-CT 反馈信号的检验端子 CV 电源S 相的DC-CT 反馈信号的检验端子 IU 电源U 相的DC-CT 反馈信号的检验端子 IV 电源V 相的DC-CT 反馈信号的检验端子
KCD-70X 板（P1板）显示及功能设定说明 一．七段数码管的显示说明： 1. 七段数码管示意图： 7SEG3 7SEG2 7SEG1 7SEG3右下有一小点。 2. 七段数码管的三种显示状态： (A).楼层显示---三个数码管共同显示，正常运行时状态。 显示如 F 09 ( F 右下无小点） (B).状态显示+VFDLA 相应功能 /层楼显示 ---状态显示指7SEG3的显示，右下小点亮为标志。操作后（如CPU 复位，系统上电，开关参数重新设定）的显示。须经24小时后，才能再恢复到“楼层显示”的静止“F ”标志。 注：(A),(B)项中的楼层显示都以下端站为01层开始，与实际层号可能不相符，且 都为闪烁显示。 状态显示(7SEG3) （C ）.数据显示---错误代码、数据查询或设定时的显示。 二．功能设定 开关名称 机能 通常状态 名称 机能（灯亮表示） 29 安全回路正常 89 (HAND 时)起动指示 (AUTO 时)正常指示 PWFH(P.P) 错断相检测，正常时点亮 21 有开门指令时点亮 22 有关门指令时点亮 UP-Call 上行指令 DOWN-Call 下行指令
