三相双速异步电动机控制电路
————————————————————————————————作者：————————————————————————————————日期：
一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 双速电机的变速原理是: 电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。 如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 （一）双速电机定子接线图 三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
一、型号、用途和适应范围 本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。 (二)用途 CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作： 1、用于公共设施、建筑起吊搬运…… 2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运…… 3、用于流水线生产…… 4、用作简单的升降设备，搬运物品、提升货物…… (三)适应范围 CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。 葫芦主电路的额定电压为交流380伏，额定频率为50赫。 葫芦的工作环境温度为–25℃～+40℃。 葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。 二、结构原理 本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。 1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。 2、锥形转子电动机的结构具有产生轴向磁拉力的特点（见图9），制动摩擦片4安装在风扇制动轮3上，锁紧螺母2和螺钉1把风扇制动轮紧固于电机转子轴后端。起动时磁拉力克服弹簧5的压力，使转子和与转子连接一体的风扇制动轮产生轴向位移，制动环与后端盖6脱开，转子自由转动（即工作状态）。断电后，磁拉力消失，在压力弹簧的作用下，风扇制动轮与端盖刹紧，依靠锥形面产生的摩擦力，获得制动作
自制各种PLC编程电缆 前言 随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。 二．PLC编程口的型式 编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM 口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。 图一
为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。 RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。速率在100kbps及以下时通信距离达1200米以上。RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485只能实现半双工通信。 RS-232接口引脚定义 25 针9 针缩写描述 2 3 TXD 发送数据 3 2 RXD 接收数据 4 7 RTS 请求发送 5 8 CTS 允许发送 6 6 DSR 通讯设备准备好 7 5 GND 信号地 8 1 CD 载波检测 20 4 DTR 数据终端准备好 22 9 RI 响铃指示器 表一 RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立
电动葫芦使用说明书――蒲圻厂 一、型号、用途和适应范围 本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。 (二)用途 CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。是一种能适应多种工况使用的起重设备，它尤能胜任下列工作： 1、用于公共设施、建筑起吊搬运…… 2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运…… 3、用于流水线生产…… 4、用作简单的升降设备，搬运物品、提升货物…… (三)适应范围 CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。 葫芦主电路的额定电压为交流380伏，额定频率为50赫。 葫芦的工作环境温度为–25℃～+40℃。 葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。 二、结构原理 本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。各部件在结构上可以相对独立，维修调整方便。 1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。 2、锥形转子电动机的结构具有产生轴向磁拉力的特点（见图9），制动摩擦片4安装在风扇制动轮3上，锁紧螺母2和螺钉1把风扇制动轮紧固于电机转子轴后端。起动时磁拉力克服弹簧5的压力，使转子和与
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延
时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
双速电机接线图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n 1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p= 1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入K M2线圈回路，也形成互锁控制。 三、定子接线图如下 低速时绕组的接法高速时绕组的接法

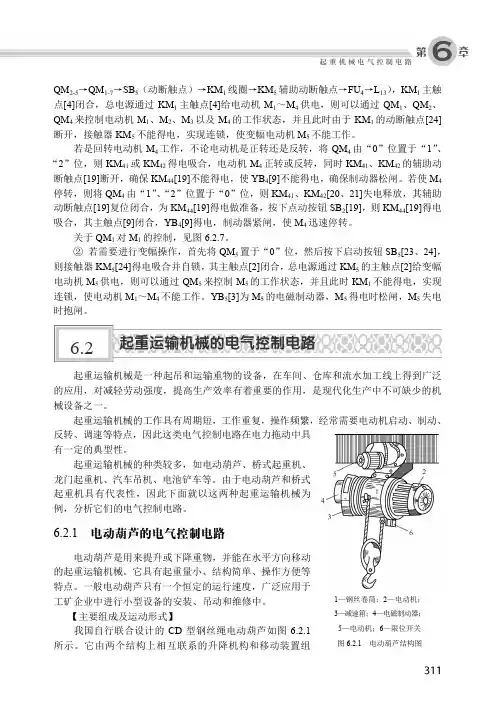

一、CD1、MD1型电动葫芦结构原理 特点： 1、结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置（仅MD1型有）、软缆电流引入器、限位器、电动机、起重量限制器、电控系统等十一个主要部件组成。。 2、采用锥形制动电动机。 3、起升速度有常速（CD1型）和常、慢两种速度（MD1型），由控制按钮控制操作。 4、采用标准模数斜齿轮减速器。

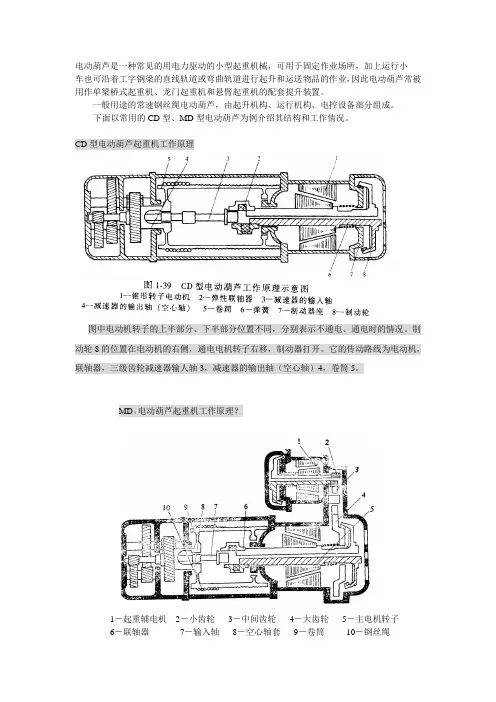

（一）、电动机 起升电动机采用较大起动力矩的锥形制动电机，以适应产品断续工作中频繁的直接起动，最大转矩为额定力矩的2.4~3倍。 锥形转子电动机：转子为园锥形，制动器和电动机合为一体。电机不工作时，锥形制动器抱紧电机后端盖，始终处于制动状态。当电动机定子通电时，除产生旋转力矩外，同时产生轴向磁拉力，使转子轴向移动压缩制动弹簧，松开制动轮，转子随即开始运转。当电动机断电时，轴向磁拉力消失，制动轮在制动弹簧力的作用下产生制动力矩，电动机迅速停止运转。 MD1型电动葫芦起升电动机换成双电机组外，其他部分与CD1型电动葫芦相同。电机组由主起升电动机、慢速起升电动机和慢速驱动装置组成。主起升电动机工作时，由于慢速起升电机不接电处于制动状态，慢速驱动装置不动，起升电动机后端盖作用。慢速起升电机工作时，通过慢速驱动装置带动主起升锥形转子旋转。此时，主起升电机不工作，风扇制动轮起离合器作用，整个机构靠慢速 起升电机的制动器制动。这样就产生了两种起升速度。
（二）、慢速驱动装置 慢速驱动装置由驱动箱体、箱盖、小电机组成，小电机通过慢速装置带动主电机工作。其速比是10。 （三）、运行机构 电动葫芦的运行机构为小车式。根据起升高度的不同，结构形式也有不同。起升高度18米以上加平衡梁小车，8吨、10吨、12.5吨、16吨、20吨起升高度6米~30米，采用电动小车二台。 （四）、减速器 电动葫芦减速器采用斜齿轮三级减速，箱壳用铸铁制造。 （五）、卷筒装置 卷筒用铸铁或无缝钢管制成，采用花键与减速器连接，另一端用滚动轴承支承在锥形电动机前端伸出部位。卷筒外壳用钢板制成。 （六）、吊钩装置 吊钩装置为单滑轮式，滑轮由铸铁或铸钢制成。8吨、10吨、12.5吨、16吨、20吨吊钩装置为双滑轮式。 （七）、联轴器 电动机的力矩，通过爪型弹性联轴器传递到减速器，该联轴器能吸收负荷冲击获得平稳的起动。 （八）、电流引入器 由于葫芦常与电动单梁起重机配套使用，故用软缆引线将电流引入开关箱内，不装滑块式电流引入器。 （九）、限位器 为防止因吊钩上升下降超过极限位置而造成故障，葫芦上装有限位器，当吊钩达到极限位置时，由于卷筒装置上导绳器带动限位器动作，从而自动切断电源使葫芦停止运转。 对于小于8吨（包括8吨）的电动葫芦限位器切断主电路，对大于8吨的电动葫芦限位器切断控制电路。 （十）、起重量限制器 1吨以上（包括1吨）电动葫芦均配置了起重量限制器。
双速电机接线图及控制原理分析 一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。 下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析（双速电机接线图如下图）
1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的

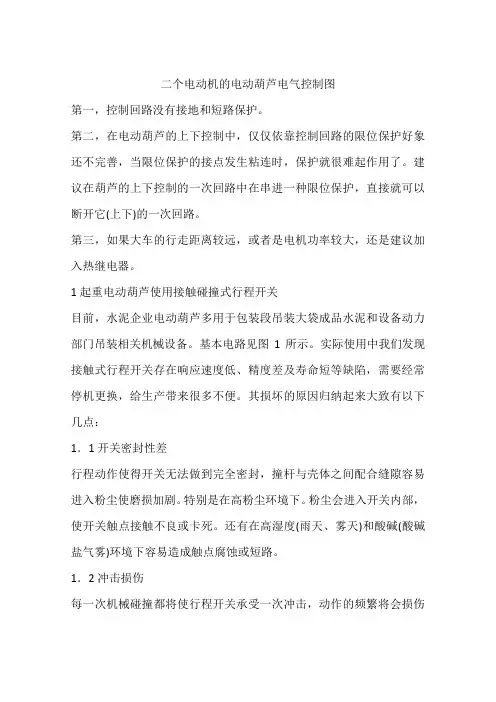

电动葫芦的组成结构及主要特点 电动葫芦 电动葫芦是一种特种起重设备，安装于天车、龙门吊之上，电动葫芦具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。 组成结构 起重量一般为0.1～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分单速提升、双速提升；微型电动葫芦、卷扬机、多功能提升机。 减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。 起重量：0.25t-80t 起升高度：3m-30m 工作级别：M3，M4 运行速度：20(30)m/min 起升速度：8m/min 安装使用 电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。稍加改造，还可以作卷扬机用。因此，它是提高劳动效率，改善劳动条件的必备机械。 运行条件 环境温度：-20℃～+40℃ 工作制度：中级JC25% 重级：JC40% 当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。

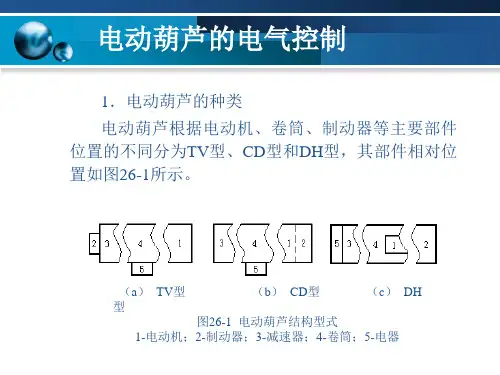

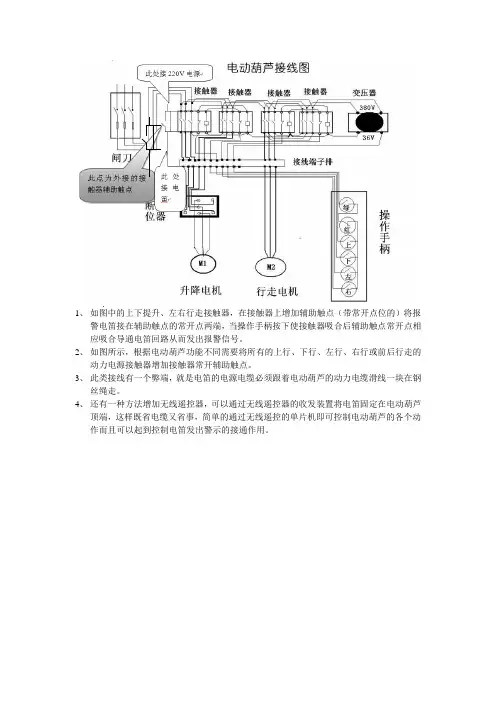

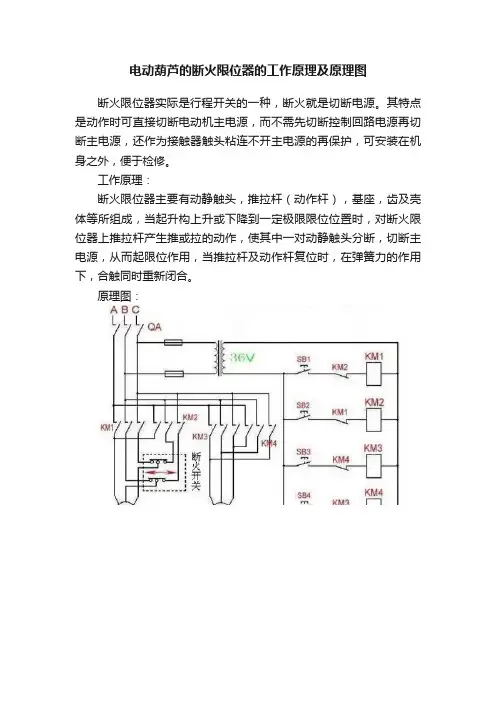

重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。 电动葫芦结构减速器：采用三级定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。减速器自成一个部件，装卸极为方便。 控制箱：采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。 钢丝绳：采用GB1102-74（6*37+1）X型起重钢丝绳，保证了经久耐用。 锥形电动机：起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。 按钮开关：手操作轻巧灵便，分有绳操纵和无线遥控两种方式。 电动葫芦的组成部分有：电机、传动机构、卷筒和链轮。 以电机和卷筒相互位置不同大致可分为四种类型： (1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置，宽度方面尺寸大，结构笨重，机械效率低，加工较困难，已没有厂家生产这种结构型式的产品了。 (2)电动机轴线平行于卷筒轴线的电动葫芦，其优点为高度与长度尺寸小。其缺点为宽度尺寸大，分组性、制造与装配复杂，轨道转弯半径大。 (3)电机装在卷筒里面的电动葫芦，其优点为长度尺寸小，结构紧凑。其主要缺点为电机散热条件差，分组性差，检查、安装、维护电机不便，供电装置复杂。 (4)电机装在卷筒外面的电动葫芦，其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大。 主要特点 钢丝绳电动葫芦的优点为长度尺寸小，电机装在卷筒里面的电动葫芦。 电动葫芦结构紧凑，电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置。其缺点为：长度尺寸大，宽度方面尺寸大，结构粗笨，机械效率低，加工较难等。液压系统为双重控制，溢流调节阀、磁接点压力表均可对压力进行精确的
双速电机控制原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适 用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法， 磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L 3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机 p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L 1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开， 防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，
CD1、MD1、HC型电动葫芦 使用说明书 新乡市中原起重机械总厂有限公司
目录 I 适用范围 (3) II结构及工作原理 (5) III安装 (11) IV检查与试验 (16) V注意事项与故障排除 (17)
I 适用范围 CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。 本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。 本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。如在露天场所使用，应设置防护装置，免受潮湿。 本产品负载持续率FC25％。起动次数120次/h。 本系列产品的型号规定如下：
II结构及工作原理 CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。 一、起升机构 由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。 起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。导绳装置（5）防止钢丝绳乱绕。 H＞9m增加一中间轴（6）和一刚性联轴器（7） H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。 减速器（图3）采用三级外啮合斜齿轮传动机构。齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。各传动轴均由滚动轴承支承，用机油润滑，传动平衡，效率高。箱体与箱盖之间用“O”型耐油橡胶圈密封，保证不漏油。 起升电机采用带制动装置的锥形转子电动机（4、5），其锥形转子在接电后产生轴向磁拉力，磁拉力克服弹簧的压力，使风扇制动轮脱开后端盖，电机正常运转。
接触器控制的双速电动机电气原理 接触器控制的双速电动机电气原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源
2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。 三、定子接线图如下 低速时绕组的接法高速时绕组的接法
双速电机接线原理图 接触器控制的双速电动机电气原理图
一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同
三角-双星星-双星，/前表示低速接法,/后表示高速接法.如果只用一种速度,三角-双星,低速将接线端子按单速电机三角接法接线.高速将接线端子按单速电机星型接法接线.星-双星,低速只接U1V1W1,U2V2W2不接.高速将接线端子按单速电机星型接法接线.
接触器控制的双速电动机电气原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
双速电机接线原理图 L2 111 LT7 L13 接触器控制的双速电动机电气原理图
、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p 可知异步电动机的同步转速与磁极对数成反比，磁极 对数增加一倍，同步转速n1 下降至原转速的一半，电动机额定转速n 也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如 2极/ 4极、4级/ 8极，从定子绕组△接法变为丫丫接法，磁极对数从p = 2变为 p=1。 ???转速比=2/1= 2 二、控制电路分析 1 、合上空气开关QF 引入三相电源 2、按下起动按钮SB2,交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接VI、L3接W1;U2 V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1 = 1500转/分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1 线圈断电，KM1主触头断开使U1、VI、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、VI、W1连在一起，并把三 相电源L1、L2、L3引入接U2 V2、W2此时电动机在丫丫接法下运行，这时电动机 p=1，n1 = 3000转/分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和丫丫运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2
电动葫芦产品型号、结构和工作原理（河南新乡） 一、CD1(MD1)型电动葫芦产品型号 1.规格型号表示示例：CD1(MD1) 2 9 D(A2) 式中：D—电动小车式A2—下固定式起升高度9m 额定起重量2t CD1 为常速（MD1为常速/慢速） 2.外形结构图见图1—图15。 二、CD1(MD1)型电动葫芦传动结构和工作原理 CD1(MD1)型电动葫芦主要由三部分组成，一为起升机构；二为运行机构（固定式则无运行机构）；三为电器装置。可参照如下的CD型电动葫芦的结构图： 1.起升机构 起升机构由起升电机通过联轴器经减速机空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。 起升高度H=6m时，用一个爪型联轴器联接电机轴和减速器的输入轴。H≥9m时增设中间轴和刚性联轴器。H≥18m时，配一支持架加强中间轴的刚性，保证转动平稳。 1.1起升电动机 起升电动机采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接起动。CD1型葫芦配用ZD型单速电机；MD1型葫芦配用ZDS型双速电机，ZDS型电机常速和慢速之比为10：1。 1.2减速器 0.25t葫芦减速器为直齿行星传动机构，其余减速器均采用斜齿轮三级减速。齿轮 及轴采用合金结构钢或优质碳素钢加工而成，并经过热处理确保其可靠性与寿命。 箱体、箱盖用铸铁制造，减震性好，密封可靠。 1.3卷筒装置 卷筒采用铸铁或无缝钢管制造，利用花键传递动力；卷筒外壳用钢板焊制而成。 卷筒装置是葫芦的中心部分，其上通过平衡梁与运行机构联接，两端分别与起升减速机、电机联接，其下通过钢丝绳与吊钩装置联合工作，外罩的前上方，安装有限位
双速电机接线原理图 接触器控制得双速电动机电气原理图
一、双速电动机简介 双速电动机属于异步电动机变极调速，就是通过改变定子绕组得连接方法达到改变定子旋转磁场磁极对数,从而改变电动机得转速。 根据公式;n１=６0f／p可知异步电动机得同步转速与磁极对数成反比,磁极对数增加一倍，同步转速n1下降至原转速得一半，电动机额定转速ｎ也将下降近似一半，所以改变磁极对数可以达到改变电动机转速得目得。这种调速方法就是有级得,不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍得就是最常见得单绕组双速电动机,转速比等于磁极倍数比,如２极／4极、4级／8极,从定子绕组△接法变为YＹ接法,磁极对数从ｐ＝２变为p＝１。 ∴转速比=2／１=2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2,交流接触器ＫＭ1线圈回路通电并自锁,KM１主触头闭合,为电动机引进三相电源,L1接U1、L2接V1、L３接W１;Ｕ2、Ｖ2、W２悬空。电动机在△接法下运行，此时电动机p=2、ｎ1＝1５00转/分。 3、若想转为高速运转,则按SＢ3按钮,SB３得常闭触点断开使接触器KM1线圈断电，ＫＭ1主触头断开使U1、Ｖ1、W１与三相电源Ｌ1、L２、L3脱离。其辅助常闭触头恢复为闭合,为ＫM2线圈回路通电准备。同时接触器ＫM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1、V１、W1连在一起,并把三相电源L1、L2、L３引入接U2、V２、W2，此时电动机在YY接法下运行,这时电动机p=1,n1=3０0０转/分。KＭ2得辅助常开触点断开,防ＫM1误动。 4、FR1、ＦR2分别为电动机△运行与YY运行得过载保护元件。 5、此控制回路中SB2得常开触点与KＭ1线圈串联,SB2得常闭触点与KM ２线圈串联,同样ＳB3按钮得常闭触点与KM1线圈串联,SＢ３得常开于KM2线圈串联,这种控制就就是按钮得互锁控制,保证△与YY两种接法不可能同时出现,
双速电机变速原理及 接线图
双速电机原理和接线图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 双速电机(风机),平时转速低,有时风机就高速转，主要是通过以下外部控制线路的切换来改变电机线圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对
数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为Y Y接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、
三相电动机双速2Y／△接法调速电路设计案例 1．三相电动机双速2Y／△接法调速电路（一） 双速2Y／△接法调速电路常用于三相电动机，其接法如图1所示。电路共用三只交流接触器。按钮STH为高速控制按钮，按下它，交流接触器1KMH和2KMH同时吸合，电动机M作高速（2Y）运转。按钮STL为低速控制按钮，按下它，交流接触器KML吸合，电 动机M作低速（△）运行。按下STP，电动机停止。FT为热继电器，作过载保护之用。 图1 三相电动机双速2Y／△接法调速电路（一） 2．三相电动机双速2Y／△接法调速电路（二） 本例电路与上例电路基本相同。所不同的是，充分利用1KMH、2KMH和KML的辅助触点，实现互锁，在避免三只交流接触器同时吸合、造成短路故障方面起了较好的作用。 图2 三相电动双速2Y／△接法调速电路（二） 3．三相电动机双速2Y／△接法带指示灯调速电路
电路如图3所示。控制线路基本与图2相似，所不同的是增加了低速运行指示灯H 和 △ 高速运行指示灯H2Y。电动机停止时，这两灯都不亮。 图3 三相电动机双速2Y／△接法带指示灯调速电路 4．三相电动机双速2Y／△接法自动控制调速电路 电路见图4。图中，KT为时间继电器，此例中用了它三个触点，即KT-1、KT-2、KT-3。SA为转换开关，分两挡：△（低速）、2Y（高速）。当SA拨在“△”时，电动机M只能作低速运行；拨到“2Y”时，KT得电，KT-1吸合，电动机M作低速运行，经过一定时限后，KT-2释放，KT-3吸合，2KMH、1KMH吸合，电动机M高速运行；再经过一定时限后，KT-3断开，KT-2恢复常闭，2KMH、1KMH失电，KML得电，电动机M又进入△运行。以后过程又同前述。 图4 三相电动机双速2Y／△接法自动控制调速电路
一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 双速电机的变速原理是: 电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。 如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 （一）双速电机定子接线图 三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
