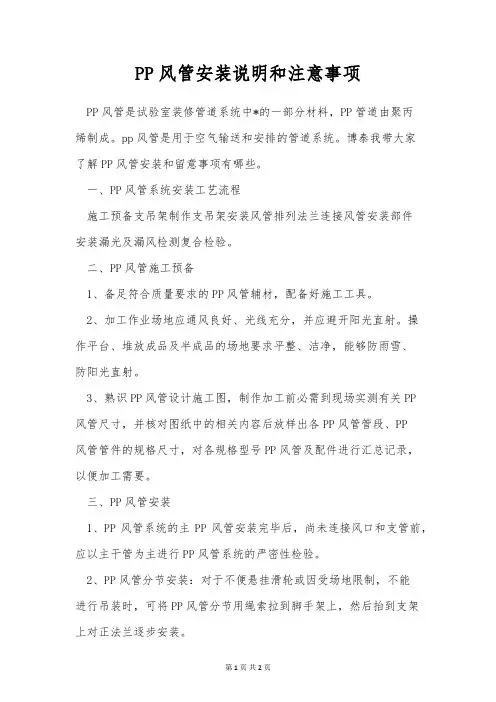

PP风管安装说明及注意事项

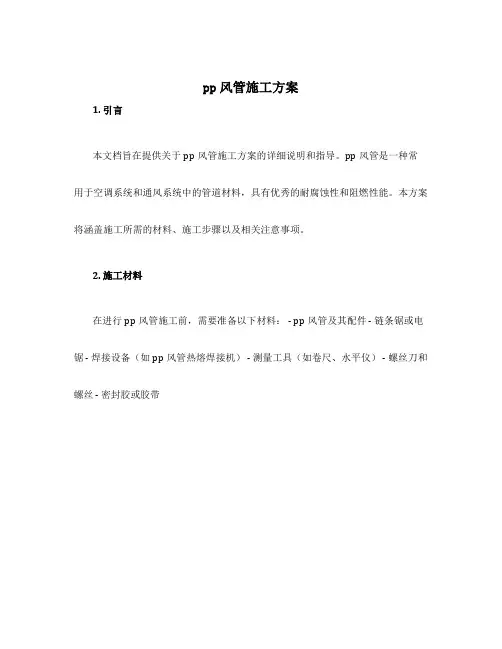

PP风管系统安装工艺流程：
施工准备——支吊架制作——支吊架安装——风管排列法兰连接——风管安装——部件安装——漏光及漏风检测——复合检验。

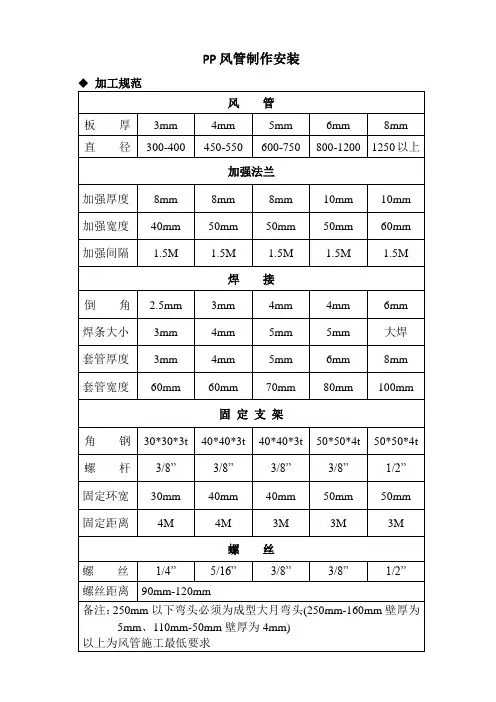

PP风管施工准备
1.熟悉PP风管设计施工图，制作加工前必须到现场实测有关PP风管尺寸，并核对图纸中的相关内容后放样出各PP风管管段、PP风管管件的规格尺寸，对各规格型号PP风管及配件进行汇总记录，以便加工需要。
2..加工作业场地应通风良好、光线充足，并应避免阳光直射。操作平台、堆放成品及半成品的场地要求平整、干净，能够防雨雪、防阳光直射。
3.备足符合质量要求的PP风管辅材，配备好施工工具。

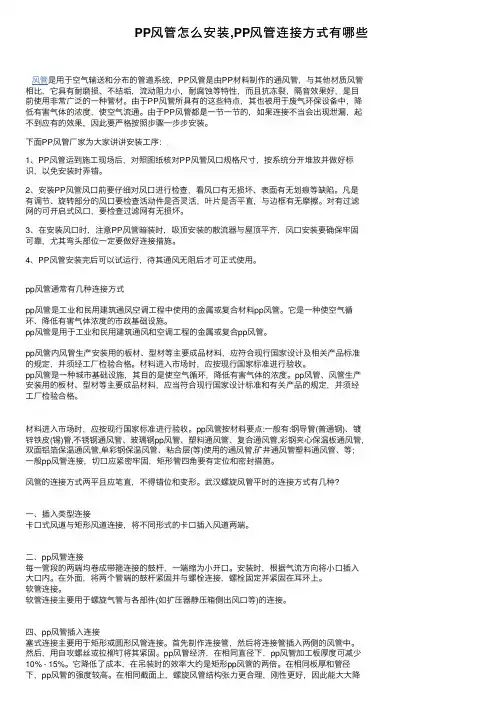

PP风管安装：
1.PP风管接长吊装：根据施工现场的情况，可以把PP风管一节一节地放在支架上逐节连接，也可以在地面连成一定长度，然后采用整体吊装法就位。边长或直径大于1250mm的PP风管吊装时不得超过2节边长或直径小于1250mm的PP风管组合吊装时不得超过3节。PP 风管放在支吊架上后，将所在托盘和吊杆连接好，确认PP风管已稳定牢固，才可以解开绳扣。
2.PP风管分节安装：对于不便悬挂滑轮或因受场地限制，不能进行吊装时，可将PP风管分节用绳索拉到脚手架上，然后抬到支架上对正法兰逐步安装。
3.PP风管系统的主PP风管安装完毕后，尚未连接风口和支管前，应以主干管为主进行PP 风管系统的严密性检验。

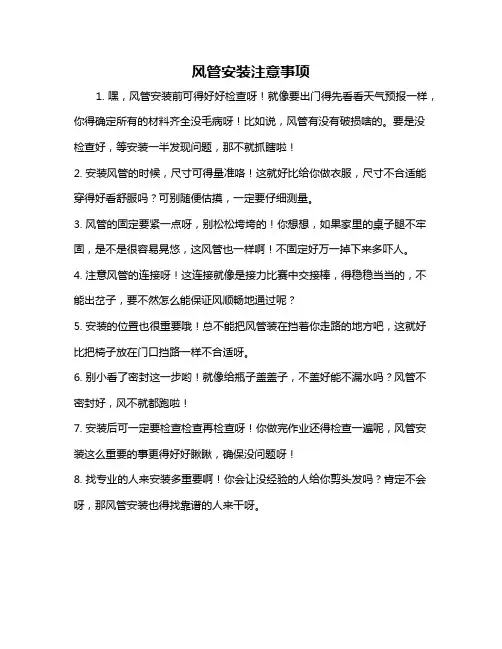

PP风管安装注意事项：
1、PP风管与支架之间，应垫入厚度为3～5mm塑料垫片。
2、PP风管支架间距一般为1.5～3m。
3、搬运PP风管应轻搬轻放，避免摔碰，发生裂缝；堆放PP风管要放平，不应堆放太高。
4、垂直吊装时，PP风管应绑扎控制绳，防止风管摆动碰撞，发生破裂。
PP风管安装应符合以下规定：
1.PP风管安装前，应清除内、外杂物，并做好清洁和保护工作；
2.PP风管安装的位置、标高、走向，应符合设计要求。现场PP风管接口的配置，不得缩小其有效截面；
3.连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；
4.PP风管接口的连接应严密、牢固。PP风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫片不应凸入管内，亦不宜突出法兰外；
5.柔性短管的安装，应松紧适度，无明显扭曲；
6.PP风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采取密封措施。PP风管穿出屋面处应设有防雨装置；
