1、列举4种以上热工参数
答：温度、压力、流量、液位、成分、物性
2
、单回路控制系统方框图（构成）
3、工业生产对过程控制的要求（简答）
答：安全性:确保生产过程中人身与设备安全,保护或减少生产过程对环境的影响。 稳定性:具有抑制外部干扰、保持生产过程长期稳定运行的能力。
经济性：实现效益最大化或成本最小化。
4、过程控制系统的组成 (广义和常规定义)
答： 广义对象:检测元件、变送器、执行器和被控对象
5．控变量/受控变量/过程变量（Controlled Variable - CV , Process Variable - PV ）、
设定值/给定值 (Setpoint - SP, Setpoint Value - SV )、
操纵变量/操作变
(ManipulatedVariable, MV)
扰动/扰动变量 (Disturbance
Variable ，DV)
控制器G c (s )执行器G v (s)控制通道G p (s)测量变送
G m (s )设定值y sp 偏差 e +_控制变量u 操纵变量q 被控变量y 测量值
y m 扰动 D 干扰通道
G D (s )+
+被控对象
测量/测量信号 (Measurement )
控制/控制信号/控制变量（Control Variable ）
6、干扰和扰动的概念
答：干扰（扰动）：除操纵变量以外，作用于对象并能引起被控变量变化的因素，称为干扰或扰动。
7、过程控制系统按结构如何分类（画出结构图）
答：反馈控制系统
前馈控制系统
前馈-反馈控制系统
7、按设定值如何分类
答：定值控制系统：设定值固定不变或在规定的小范围内变化
随动控制系统：设定值随时间任意变化
程序控制系统：设定值按预定的时间程序变化，也称为顺序控制系统
8、过程控制单项性能指标有哪些？分别表征什么特性（会算）
答：最大偏差和超调量（准确性指标）、衰减比（稳定性指标）、余差（准确性指标）、过
渡时间（快速性指标）、振荡周期或频率（快速性指标）
9、数学模型要素
答：输出量和输入量
10、有自衡过程和无自衡过程（含传递函数）
答：当原来处于平衡状态的过程出现干扰时，其输出量在无人或无控制装置的干预下，能够自动恢复到原来或新的平衡状态，则称该过程具有自衡特性，否则，该过程则被认为无自衡特性。
11、被控过程数学模型的建立方法
答：机理法、实验法、混合法（机理法与实验法相结合）。
12、过程一阶环节、二阶环节的传递函数 答：一阶： 二阶： 0
1220)()()(a s a s a b s U s Y s G ++==1)()()(+==Ts K s U s Y s G
13、阶跃响应曲线法的测试对象与注意事项
答：对象：处于开环、稳态的被控对象
注意：1、测试前，被控过程应处于相对稳定的工作状态
2、输入的阶跃变化量不能过大，一般取正常输入信号最大幅值的5%～15%之
间，一般取10%。
3、完成一次实验测试后，应使被控过程恢复原来工况并稳定一段时间，再做
第二次实验测试
4、在相同条件下应重复多次实验
5、分别作阶跃输入信号为正、反方向变化的实验对比，以反映非线性因素对
过程的影响
14、一阶惯性环节的K 、T 、tao 的实验确定法 答：先由阶跃响应曲线定出y 无穷，根据 确定K 的值。再在阶跃响应曲线的起点t=0处做切线，该切线与y 无穷的交点所对应的时间即为T 。
16、过程干扰通道中Kf ，Tf ，和τf 对系统的影响
答：1、干扰通道静态放大系数Kf 越大，则系统的稳态误差越大，这表示在相同的阶跃
扰动作用下，将使被控参数偏离给定值越大，显著的降低了控制质量；若Kf 很小，这时即使扰动量较大，其影响也较小。
2、干扰通道时间常数Tf 越大，个数越多，干扰对被控参数的影响就越小，系统的控
制质量就越高。
3、干扰通道中存在纯滞后τf ，则干扰对被控参数的影响推迟了时间τf ，因而控制
作用也推迟了时间τf ，使整个过渡过程曲线推迟的时间为τf 。
16+、过程控制通道中K 、T 、tao 对系统的影响。
在相同衰减K 0越大，则表明控制参数对被控参数的影响越大，克服干扰影响更
为有效。比情况下，K 0K p =常数，当K 0越大时，K p 则越小，而K p 小则比例度δ
大。在调节器参数整定时，δ大比较容易调整，反之则不易调整。
控制通道时间常数T 0的大小反映了控制作用的强弱，反映了调节器的校正作用
克服扰动对被控参数影响的快慢。
控制通道的纯滞后会使系统的动态偏差增大，超调量增加，最终导致控制质量下
降。
17、说明图中过程控制仪表类型和作用（方框图）
答：1、液位控制、液位指示，
2、温度控制
3、压力控制
18、控制通道Ko 对控制质量的影响
答：从控制的有效性及调节器参数易调整性来考虑，希望控制通道放大倍数K0越大越好。0)(x y K ∞=
但是，如果K0过大，会引起控制通道过于灵敏，使控制系统不稳定。
19、控制通道T 对控制质量的影响
答：T 越大，系统的控制质量越差，太小则稳定性下降，系统质量也变差。大小应该适中。
20、控制通道滞后有哪些？有什么影响？
答：纯滞后τ0和容量滞后τc 。
1、控制通道的纯滞后会使系统的动态偏差增大，超调量增加，最终导致控制质量下降。
2、控制通道的容量滞后τc 同样会造成控制作用不及时，使控制质量下降。若引入微分作用，可克服τc 对控制质量的影响。
21、控制通道时间常数匹配的原则
答：时间常数相差越大，临界稳定增益越大，系统开环增益就允许增大得越多，因而对系
统的控制质量就越有利。所以，选择控制参数时，应将时间常数尽量错开 。
22、放大倍数 Km 的影响
答：Km 与变送器的量程有关，量程小则Km 。作为广义对象的一部分， Km 本身不影响
控制系统的性能指标。然而．当变送器精度等级一定时，量程小，有利于减小显示误差。
23、时间常数Tm 的影响，补偿方法
答：若Tm 较大，则会使被控参数的测量值与实际值之间产生较大的动态误差，从而对系
统的控制质量产生不利的影响。补偿：测量通道时间常数选控制通道的0.1倍，也可在变送器的输出端串联一微分环节。
24、滞后时间τm 的影响
答：会使系统的动态偏差增大，超调量增加，最终导致控制质量下降。
25、τm 的产生的原因，补偿方法
答：产生原因：1、检测仪表本身不能连续输出。2、安装位置不合适
补偿方法：加一个环节，使其的传递函数为 26、按使用的能源形式分类
答：气动、电动、液动
27、执行器构成
答：执行机构、调节机构
28、调节机构的结构
答：主要构成：阀体、阀座、阀心、和阀杆或转轴
29、气开、气关阀的选择依据
答：⑴ 首先要从生产安全出发。
⑵ 从保证产品质量出发。
⑶ 从降低原料、成品、动力损耗来考虑。
⑷ 从介质的特点考虑。
30、调节阀流量特性有几种，分别是哪几种？
答：1、直线特性 2、等百分百特性 3、快开特性 4、抛物线特性
31、阀门定位器在什么情况下用？分类
答：当调节阀上的压降过大，因填料压得过紧使阀杆存在较大的摩擦力以及流体黏度较大
时，都能产生附加的力来阻碍阀芯的运动，这时调节阀的开度将与调节器的要求不符，这时就可以在调节阀上附设阀门定位器。
分类：电气阀门定位器、气动阀门定位器、智能阀门定位器
32、 什么是比例度？有什么意义？
)
1)(()(s m B m e s G s G τ--=
答：比例度—调节器输入的相对变化量与输出的相对变化量之比的百分数。
其表达式为
物理意义：δ代表使调节阀开度改变100% 即从全关到全开时所需要的被控参数的变化范围。只有当被控参数处在这个范围以内，调节阀的开度变化才与偏差成比例。超出这个范围，调节阀处于全开或全关状态，此时，调节器就失去了控制作用。
33、PI 调节器引入I ，则比例度可以？为什么，适用场合。
答：比例度要适当加大，为了保持控制系统原来的衰减率。PI 调节器适用于对象纯滞后
不大，时间常数也不大，而又不允许被控参数有静差的场合。
34、PD 调节器引入D ，则比例度可以？为什么，适用场合
答：比例度要适当的降低，为了提高系统的稳定性。只能应用于被控参数变化非常平稳的
过程
35、静态放大系数正负号的规定
答：⑴ 调节器放大系数Kp 的正负号
正作用方式：y ↑→u ↑,Kp 为“-”； 反作用方式: y ↑→ u ↓, Kp 为“+”。
⑵ 调节阀放大系数的正负号
气开式调节阀Kv 为“+”;
气关式调节阀Kv 为“-”。
⑶ 被控过程放大系数的正负号
正作用μ↑→y ↑,被控过程的静态放大系数Ko 为“+”；
反作用μ↑→y ↓ ,被控过程的Ko 为“-”。
⑷ 变送器的放大系数Km 为正号
36、确定调节器正、反作用的顺序/方法
答：根据生产工艺安全等原则确定调节阀的气开、气关形式；
按被控过程特性，确定其正、反作用；
根据组成系统的开环传递函数各环节的静态放大系数极性相乘必须为正的原则，确定调节器的正、反作用方式。
37、参数整定的方法有哪些？涵盖哪些内容？整定什么内容？
答：理论计算整定法、工程整定法、最优积分准则
整定的任务：根据被控过程的特性，确定PID 调节器的比例度、积分时间以及微分
时间的大小。
38、工程整定方法有哪些？
答：临界比例度法、衰减曲线法、反映曲线法、现场试验整定法
39、哪些情况容易引起振荡？有什么区别？
答：δ过小、Ti 过小、Td 过大都会引起振荡。Ti 过小引起的振荡周期较长；δ过小引起的振荡周期较短；Td 过大引起的振荡周期最短。
40、在带夹套的化学反应釜中，三个热容积分别是什么？影响反应温度的干扰有哪些？应该采用哪种控制方案？
答：热容积：夹套中的冷却水、釜壁、釜内物料
干扰：1、进料方面有进料流量、温度和化学变化
2、冷却水方面有水的入口温度和阀前压力
41、串级控制的思想是什么呢，与单回路控制系统有什么明显特征区别？
答：基本思想：将两个调节器串联在一起工作，各自完成不同任务的系统结构
%100)/()/(min max min max ?--=u u u x x e δ)(y r K u p -=
区别：在结构上增加了一个变送器和一个调节器，形成了两个闭合回路，一个内环一个外环（补全）
42、串级控制中内环、外环的分工或作用。
答：内环，在控制过程中起着“粗调”的作用；外环，用来完成“细调”的任务
43、串级控制系统副环的引入，对系统有何影响？
答：1. 改善对象的动态特性,提高系统的工作频率
2. 具有较强的抗干扰能力，能迅速克服二次干扰
3. 对负荷变化具有一定的自适应能力
44、串级控制适用的场合有哪些？
答：1.容量滞后较大的被控对象
2.干扰变化频繁且幅度大的过程
3.纯滞后时间比较长的被控对象
4.当被控参数的给定值需要根据工艺情况经常改变时
5.被控对象有非线性，而负荷变化又较大时
45、串级控制参数如何选择？
答：⑴选择可控性良好的参数作为控制参数。
⑵所选择的控制参数必须使控制通道有足够大的放大系数，并应保证大于主要扰动
通道的放大系数，以对主要扰动进行有效控制并提高控制质量。
⑶所选择的控制参数必须使控制通道有较高的灵敏度，即时间常数适当小一些。
⑷选择控制参数应同时考虑经济性与工艺上的合理性。
46、串级控制主副回路控制器的正、反作用选择方法
答：1、副调节器的正、反作用根据副环的具体情况决定，与主环无关。
2、由于副环是一个随动系统，因此可以看做是一个放大倍数是“+”的环节。
3、主变送器放大倍数符号一般情况下都为“+”，因此，主调节器的正反作用实际上
只取决于主对象的放大倍数的符号。
47、串级控制参数整定方法有哪些？
答：1、逐步逼近法2、两步整定法3、一步整定法
48、比值控制系统的类型
答：1、开环比值控制系统2、单闭环比值控制系统3、双闭环比值控制系统4、变比值控制系统5、串级和比值控制组合系统6、具有逻辑关系的比值控制系统
49、双闭环比值控制系统有什么特点？适用于那些场合？
答：特点：（1）不仅实现了比较精确的流量比值，而且也确保了两物料总量基本不变。
（2）提降负荷比较方便，只要缓慢地改变主流量调节器的给定值，就可以提降主流量，同时副流量也就自动跟踪提降，并保持两者比值不变。
这种方案常适用于主流量干扰频繁及工艺上不允许负荷有较大波动或工艺上经常需要提降负荷的场合。
50、变比值控制系统与串级和比值组合控制系统有什么不同？
答：可以自行修正比值系数，它实质上是一个以某种质量指标X为主参数，两物料比值为副参数的串级控制系统，所以也称串级比值控制系统。（补全）
51、在什么情况下需要用到具有逻辑关系的比值控制系统？
答：在生产过程中，有时工艺上不但要求物料量成一定的比例，而且要求在负荷变化时，它们的提、降量有一定的先后次序。
52、比值控制系统中主副流量如何确定？
答：(1)在生产中起主导作用的物料流量，一般选为主流量，其余的物料流量以它为准，
跟随其变化而变化，则为副流量。
(2)在生产过程中不可控的物料流量，一般选为主流量，而可控物料流量作为副流量。
(3)在可能的情况下，选择流量较小的物料作为副流量，这样调节阀可以选得小一些，控制较灵活。
(4)在生产中较昂贵的物料流量可选为主流量，或者工艺上不允许控制的物料流量作为主流量，这样可以不造成浪费或者可以提高产量。
(5)当生产工艺有特殊要求时，主、副物料流量的确定应服从工艺要求。
53、比值系数的计算式。 答：线性 非线性
54、比值控制系统中的非线性补偿方法
答：可以选用不同流量特性的调节阀来补偿，但根本解决方法是在差压变送器的输出端加
上开方器，使最终输出信号与流量之间成线性关系。
55、比值控制系统中的动态补偿器特性
答：具有超前特性
56、比值控制系统的实现
答：1、相乘方案2、相除方案
57、前馈、反馈控制系统的优缺点
答：前馈控制优点：是按照干扰作用的大小进行控制的，如控制作用恰到好处，一般比反
馈控制要及时。
缺点：不能用一个控制回路克服多个干扰
反馈控制优点：可以用一个控制回路克服多个干扰
缺点：控制不及时
58、前馈控制系统的特点
答：（1）前馈控制是按照干扰作用的大小进行控制的，如控制作用恰到好处，一般比反馈
控制要及时。
（2）前馈控制是一种开环控制，控制效果得不到检验。
（3）前馈控制使用的是视过程特性而定的“专用”调节器。
（4）前馈控制只能抑制可测而不可控的扰动对被调参数的影响
（5）一种前馈控制作用只能克服一种干扰
59、常见的前馈控制系统结构有哪些
答：1、静态前馈控制系统2、动态前馈控制系统3、前馈-反馈控制系统4、前馈-串级控制系统
60、前馈调节器的实现方案
答：1、Kf 型前馈调节器2、11
21++s T s T K f 型前馈调节器3、s f f e s T s T K τ-++1121型前馈调节器
61、前馈控制系统的选用原则
答：1、当系统中存在变化频繁、幅值大、可测而不可控且对被控参数影响显著的干扰时，
采用前馈可大大提高控制品质。
2、当对象控制通道滞后大，时间常数比干扰通道大时，反馈控制不及时，控制质量
差，可选用前馈控制。
3、当主要干扰无法采用串级控制进行克服时，选用前馈控制能获得很好的控制效果。
4、为实现变量间的某种特殊关系，将干扰代入数学模型求解控制变量，从而消除干
扰对被控变量的影响。
max 2max 1'F F K K ?=2m ax 2m ax 12???? ??='F F K K 非
5、经济性原则。由于动态前馈的设备投资高于静态前馈，所以，若静态前馈能达到
工艺要求时，即选用静态前馈。
注意：前馈-反馈与串级控制的区别
共同点：测取对象的两个信息，采用两个控制装置，在结构形式上具有一定的共性。
不同点：1、串级：由内、外两个反馈回路组成。
前馈-反馈：一个反馈回路和一个开环补偿回路叠加而成
2、串级：副参数是反映主参数的中间变量，控制作用对它产生明显的调节效果。
前馈-反馈：前馈输入量是对主参数有显著影响的干扰量，是完全不受控制作用
的独立变量。
3、前馈调节器与串级中的副调节器担负着不同的功能。（要具体些）
62、控制参数选择的一般原则
⑴所选的控制参数必须是可控的。
⑵控制通道的放大倍数K0要适当大一些；时间常数T0要适当小，但不宜过小；纯滞后τ0越小越好，在有纯滞后τ0的情况下，τ0/ T0一般应小于0.3，若其比值过大，则不利于控制。
⑶干扰通道的放大倍数K f应尽可能小；时间常数T f应尽可能大，容量数尽可能多；干扰进入系统的位置尽可能远离被控参数而靠近调节阀。
⑷广义被控对象由几个一阶惯性环节组成，应尽量设法把几个时间常数错开，使其中一个时间常数比其他时间常数大得多，以便尽可能提高系统的可控性。
⑸在选择控制参数时还需考虑到工艺的合理性、经济性。一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制参数。
63、比值控制系统中主副流量的选择原则
(1)在生产中起主导作用的物料流量，一般选为主流量，其余的
物料流量以它为准，跟随其变化而变化，则为副流量。
(2)在生产过程中不可控的物料流量，一般选为主流量，而可控
物料流量作为副流量。
(3)在可能的情况下，选择流量较小的物料作为副流量，这样，
调节阀可以选得小一些，控制较灵活。
(4)在生产中较昂贵的物料流量可选为主流量，或者工艺上不允
许控制的物料流量作为主流量，这样可以不造成浪费或者可
以提高产量。
(5)当生产工艺有特殊要求时，主、副物料流量的确定应服从工
艺要求。
64、什么是调节器的控制规律，有哪几种，各有什么特点？
单闭环比值控制系统：比值器仅起比值计算作用，若用
调节器，应选P控制规律；单闭环中的调节器起比值控制
作用和使副流量相对稳定，故应选PI控制规律。
双闭环比值控制系统：两流量不仅要保持恒定的比值，而
且主流量要实现定值控制，其结果是副流量的设定值也是
恒定的，所以两个调节器均应选PI控制规律。
变比值控制系统：又可称为串级比值控制系统，它具有串
级控制系统的一些特点，仿效串级控制系统调节器控制规律的选择原则，主调节器选PI或PID控制规律，副调节器选用P控制规律。

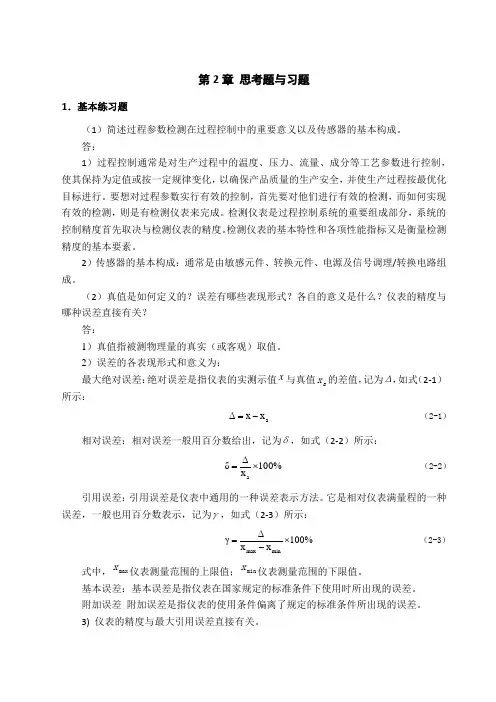

什么是过程控制系统？其基本分类方法有哪几种？ 过程控制系统通常是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。 热电偶测量的基本定律是什么？常用的冷端补偿方式有哪些 均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀； 中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响； 中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即 由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。 为什么热电阻常用三线制接法？试画出其接线原理图并加以说明。 电阻测温信号通过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电 桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。 对于DDZ－Ⅲ型热电偶温度变送器，试回答： 变送器具有哪些主要功能？ 变送器的任务就是将各种不同的检测信号转换成标准信号输出。 什么是变送器零点、零点迁移调整和量程调整？ 热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。电桥的功能是实现热电偶的冷端补偿和测量零点的调整。 大幅度的零点调整叫零点迁移。实用价值是：有些工艺的参数变化范围很小，例如，某设备的温度总在500～1000度之间 变化。如果仪表测量范围在0 ～1000度之间，则500℃以下测量区域属于浪费。因为变送器的输出范围是一定的。可通过零点迁移，配合量程调整，使仪表的测量范围在500～1000℃之间，可提高测量精度。 热电偶冷端温度补偿电路起什么作用？ 热电偶热电势的大小是热端温度和冷端的函数差，为保证输出热电势是被测温度的单值函数，必须使冷端温度保持恒定；热电偶分度表给出的热电势是以冷端温度0度为依据，否则会产生误差。 5、电容式差压传感器和应变式压力传感器原理 当电容式差压变送器的一个被测压力是大气压时，就成为压力变送器。 电容式压力变送器先将压力的变化转换为电容量的变化，再将电容量转换成标准电流输出。 应变式压力传感器是利用电阻应变原理构成的。电阻应变片有金属应变片（金属丝或金属箔）和半导体应变片两类。R=ρL/S，当应变片产生纵向拉伸变形时，L变大、S变小，其阻值增加；当应变片产生纵向压缩变形时，S 变大、L变小，其阻值
1.2根据题1.2图所示的电动机速度控制系统工作原理 （1）将a,b 与c,d 用线连接成负反馈系统； （ 2）画出系统 框图。 c d + - 发电机 解： （1） a 接d,b 接c. （2） 系 统 框 图 如下 1.3题1.3图所示为液位自动控制系统原理示意图。在任何情况下，希望页面高度c 维持不变，说明系统工作原理并画出系统框图。
解： 工作原理：当打开用水开关时，液面下降，浮子下降，从而通过电位器分压，使得电动机两端出现正向电压，电动机正转带动减速器旋转，开大控制阀，使得进水量增加，液面上升。同理，当液面上升时，浮子上升，通过电位器，使得电动机两端出现负向电压，从而带动减速器反向转动控制阀，减小进水量，从而达到稳定液面的目的。 系统框图如下： 2.1试求下列函数的拉式变换，设t<0时，x(t)=0: (1) x(t)=2+3t+4t 2 解： X(S)= s 2 +23s +38 s
(2) x(t)=5sin2t-2cos2t 解：X(S)=5 422+S -242+S S =4 2102+-S S (3) x(t)=1-e t T 1- 解：X(S)=S 1- T S 11+ = S 1-1 +ST T = ) 1(1 +ST S (4) x(t)=e t 4.0-cos12t 解：X(S)=2 212 )4.0(4 .0+++S S 2.2试求下列象函数X(S)的拉式反变换x(t)： (1) X(S)= ) 2)(1(++s s s 解：= )(S X )2)(1(++s s s =1 122+-+S S t t e e t x ---=∴22)( (2) X(S)=) 1(1 522 2++-s s s s 解：=)(S X ) 1(1522 2++-s s s s =15 12+-+S S S
过程控制工程试题 一、填空题（每空1分，共20分）： 的增加，控制作用增强，克服干扰的能力最1．随着控制通道的增益K 大， 系统的余差减小，最大偏差减小。 2．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。 3．建立过程对象模型的方法有机理建模和系统辨识与参数估计。4．控制系统对检测变送环节的基本要求是准确、迅速和可靠。 5. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。 6．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。 7．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。 8．在离心泵的控制方案中，机械效率最差的是通过旁路控制。 二、简答题（每题6分，共24分）： 1、电气阀门定位器有哪些作用
答： ①改善阀的静态特性 ②改善阀的动态特性 ③改变阀的流量特性 ④用于分程控制 ⑤用于阀门的反向动作 2.简述串级控制系统的设计原则。 答：（1）副回路的选择必须包括主要扰动，而且应包括尽可能多的扰动；（2）主、副对象的时间常数应匹配；（3）应考虑工艺上的合理性和实现的可能性；（4）要注意生产上的经济性。 3. 简单控制系统由哪几部分组成？各部分的作用是什么？ 答：简单控制系统由一个被控对象，一个检测元件和变送器，一个调节阀和一 个调节器组成。检测元件和变送器用于检测被控变量，并将检测到的信号转换 为标准信号，输出到控制器。控制器用于将检测变送器的输出信号与设定值进 行比较，得出偏差，并把偏差信号按一定的控制规律运算，运算结果输出到执 行器。执行器是控制系统回路中的最终元件，直接用于改变操纵量，以克服干扰，达到控制的目的。 4. 前馈控制和反馈控制各有什么特点？为什么采用前馈-反馈复合系统将能较 大地改善系统的控制品质？ 答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰 有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较 大地改善系统的控制品质. 三、(10分)一个如图1所示的换热器,用蒸汽将进入其中的冷物料加热到一定温度,生产工艺要求热物料出口温度维持恒定(1 T≤ ?℃).试设计一简单温度控制系统,选择被控量和操纵量，画出其结构原理图，并选择调节器的控制规律。
《过程控制系统》思考题 一． 1．简单归纳过程控制系统设计的主要内容。 2．选择调节阀时口径过大或过小会产生什么问题？正常工况下调节阀的开度应以多大范围为宜？ 1．什么叫串级控制系统？绘制其结构方框图。 2．与单回路控制系统相比，串级控制系统有哪些主要特点？ 3．为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？4．串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则？5．串级控制系统通常可用在哪些场合？ 6．前馈控制与反馈控制各有什么特点？绘制前馈控制系统结构方框图。 7．在什么条件下前馈控制效果最好？为什么一般不单独使用前馈控制方案？8．试述前馈控制系统的整定方法。 9．什么是比值控制系统？常用的比值控制方案有哪些？并比较其优缺点，绘制各比值控制方案结构方框图。 10．比值与比值系数有何不同？设计比值控制系统时需解决哪些主要问题？11．什么是均匀控制？常用的均匀控制方案有哪些？ 12．什么是分程控制？怎样实现分程控制？在分程控制中需注意哪些主要问题? 13．什么是选择性控制？试述常用选择性控制方案的基本原理。 14．什么是积分饱和现象？如何消除选择性控制中的积分饱和现象？ 15．一般地说从结构上看，分程控制是由一只控制器控制两只控制阀，而选择性控制是由两只控制器控制一只控制阀，试绘制各自系统结构方框图。 16．什么是推断控制？两类“计算指标控制”是什么？ 17．试述复杂控制系统有哪些？它们都是为什么目的而开发的？
二． 1．离心泵或离心式压缩机的负荷控制方案有哪些？ 2．叙述离心式压缩机的特性曲线及产生喘振的原因。 3．用图示说明离心式压缩机的防喘振控制方案。 4．为什么有的场合下需要压缩机的串并联运行？ 三． 1．典型的传热设备有哪些？热量的传递方式有哪几种？ 2．传热目的及其控制方案？ 3．用图示加热炉的各串级控制方案，并说明各方案的优缺点及适用场合。4．用图示说明加热炉的前馈-反馈控制方案。 5．设置加热炉的安全联锁保护系统的作用是什么？对于燃气和燃油加热炉可能产生事故的原因分别是什么？用图示分别说明各安全联锁保护系统。 6．工业锅炉的主要控制系统 7．造成锅炉汽包“虚假”水位现象的原因是什么？为避免控制器误动作所采取的措施是什么？ 8．详细叙述锅炉汽包水位的双冲量控制方案，绘制其工艺流程简图，并给出加法器的设置。 9．试绘制锅炉汽包水位三双冲量控制方案的工艺流程简图。 10．试绘制锅炉燃烧控制系统有逻辑提量控制方案的工艺流程简图，叙述其动作过程。 11．试设计氨冷换热器的选择性控制方案，绘制其工艺流程简图，并确定控制阀的气开、气关形式和控制器的正反作用形式。 四． 1．简述精馏塔受控变量的选择有哪些？各自的特点是什么？ 2．精馏塔产品质量的开环控制方案有哪些？绘制其工艺流程简图，叙述各自的特点。
