热处理工艺、操作与变形关系
一、预处理
淬火前通过对工件进行消除应力、改善组织的预备热处理，对减少淬火变形是非常有利的。预处理一般包括球化退火、消除应力退火，有些还采用调质或正火处理。
①消除应力退火：在机械加工过程中，工件表层在加工方法、背吃刀量、切削速度等的影响下，会产生一定的残余应力，由于其分布的不均衡，导致了工件在淬火时产生了变形。为了消除这些应力的影响，淬火前将工件进行一次消除应力的退火是必要的。消除应力退火的温度一般为500-700 ℃，在空气介质中加热时，为防止工件产生氧化脱碳可采用500-550 ℃进行退火，保温时间一般为2-3h。工件装炉时要注意可能因自重引起的变形，其他操作同一般退火操作。
②以改善组织为目的的预热处理：这种预处理包括球化退火、调质及正火等。
——球化退火：球化球退火是碳素工具钢及合金工具钢在热处理过程中必不可少的工序，球化退火后所获得的组织对淬火变形趋势影响很大。所以可以通过调整退火后的组织来减少某些工件有规律的淬火变形。
——其他预处理：为减少淬火变形所采用的预处理方法有很多种，如调质处理、正火处理等。针对工件产生淬火变形的原因及工件所用材料，合理地选用正火、调质等预处理对减少淬火变形是有效的。但应对正火后引起的残余应力及硬度提高对机加工的不利影响应给予注意，同时调质处理对含W Mn 等钢可减少淬火时胀大，而对GCr15等钢种的减少变形作用不大。
在实际生产中要注意分清淬火变形产生的原因，即要分清淬火变形是由残余应力引起的还是由组织不佳引起的，只有这样才能对症处理。若是由残余应力引起的淬火变形则应进行消除应力退火而不用类似调质等改变组织的预处理，反之亦然。只有这样，才能达到减少淬火变形的目的，才能降低成本，保证质量。
以上各种预处理的具体操作同其他相应操作，此处不赘述。
二、淬火加热操作
①淬火温度：淬火温度对工件的淬火变形影响很大。其影响淬火变形趋势的一般规律如图所示。根据图的所示曲线对淬火畸变的影响规律，我们可通过调整淬火温度来达到减少变形的目的，或将预留机械加工余量同淬火温度来达到减少变形的目的，或将预留机械加工余量同淬火温度经热处理试验后合理地选择、使用，从而达到减少后序加工余量。淬火温度对淬火变形的影响除与工件所用材料有关外，还与工件的尺寸、形状等有关。当工件形状和尺寸差异很大时，虽然工件使用材料一样，但淬火变形趋势却大不相同，操作者在实际生产中应注意这种情况。
②淬火保温时间：保温时间的选择除了要保证工件透烧、淬火后达到要求的硬度或其他力学性能外，还要考虑它对淬火变形的影响。延升淬火保温时间，实际上就相应地提高了淬火温度。特别是对高碳高铬钢，这一影响尤显突出。
③装炉方法：工件在加热时摆放形式不合理，则会产生因工件自重而引起的变形或因工件之间相互挤压产生变形或因工件堆放过密造成加热及冷却不均而产生变形。
如某弹簧件，淬火时曾用垂直吊挂的方式在860±10℃的保护气氛加热炉中加热保温30min，保温后从炉中取出并将工件垂直淬入冷却油中，淬火后弹簧总长缩短了27mm，并且上下螺距因淬入淬火介质的时间差异而变形量也不一样。后改用弹簧套在心轴上，并水平吊挂装炉，其他操作过程同前，淬火后，其变形情况大为改观，螺距均匀，总长度收缩较小。
特别是细长的工件除不能以密堆横放的方式装炉外，在盐浴炉加热时，还应考虑到因加热介质翻滚使工件产生变形的可能。细长且重量较小的杆类工件装炉时，一般是将盐浴炉先升至稍高于淬火温度，断电后再将工件装入盐浴炉中，装炉时要稳，并且采用不通电的方式加热工件，从而达到减少工件的淬火变形的目的。
④加热方式：工件的形状复杂、厚薄悬殊较大时，特别是当其材料的含碳及合金元素较高时，其加热过程一定要缓慢均匀，应充分利用预热过程，一次预热不行的，采用二次、三次预热。对用预热方式仍不能解决变形的较大工件，还可采用装箱保护在箱式电阻炉中加热，加热时除限速升温外，还可增加等温过程，以便减少由于加热速度过快而产生的淬火变形。
三、冷却操作
淬火变形主要是来自冷却过程。合理的淬火介质、熟练的操作技能，冷却过程中的每一个环节都直接地影响着工件的淬火变形。
1、合理选择淬火介质：在保证工件经淬火后硬度达到设计要求的情况下，工件淬火时应尽可能地选用较缓和的淬火介质。如利用加热浴介质冷却（利用热浴介质冷却时可趁热对工件进行矫直）。尽可能用空冷淬火，以及用介于水、油冷速之间的淬火介质代替水油双介质淬火等。
——空冷淬火：空冷淬火对减少高速钢、铬型模具钢及空冷微变形钢的淬火变形是有效的。对淬火后硬度要求不高的3Cr2W8V钢，通过适当地调整淬火温度也可用空淬火来达到减少变形的目的。
——油冷淬火：油是一种比水的冷却速度小得多的淬火介质，但对那些具有较高淬透性且尺寸小、形状复杂的变形倾向大的工件来说，无疑人们仍会认为油的冷却速度偏高，而对尺不大但淬透性较差的工件，油的冷却速度却又显不足了。为了解决上述矛盾，充分利用油淬减少工件的淬火变形，人们采取了调节油温及提高淬火温度的方未能来扩大对油的利用。————改变淬火用油的温度：利用淬火用同的油温来减少淬火变形尚存在以下问题，即油温偏低时，淬火变形仍很大，而油温偏高时又难以保证工件淬火后的硬度。某些工件在形状和材料的综合作用下，提高淬火用油的温度还可能会增加其变形。所以，根据工件材料、截面尺寸及形状等实际情况通过试验后再确定淬火用油的油温，这是非常必要的。
利用热油淬火时，为避免因淬火冷却引起油温过高而发生火灾，应在油槽附近配备必要的消防器材。此外还应定期检测淬火用油的质量指标，并及时补充或更换新油。
————提高淬火温度：此法适用于在正常淬火温度下加热保温后经油淬后达不到硬度要求的较小截面的碳素钢制工件及尺寸稍大的合金钢工件。通过适当地提高淬火温度后油淬，则达到即能淬硬又能减少变形的效果。利用这种方法淬火时要注意防止因提高淬火温度而可能引起晶粒粗化、降低工件的力学性能和使用寿命等问题。
——分级、等温淬火：在淬硬度能满足设计要求的情况下，应充分利用热浴介质的分级、等温淬火，来达到减少淬火变形的目的。这一方法对淬透性较低的、小截面碳素结构钢、工具钢同样有效，特别是淬透性较高的含铬模具钢、高速钢制工件，热浴介质分级、等温淬火冷却方法是这类钢的基本淬火方法。同样，对那些淬火硬度要求不高的碳素钢、低合金结构钢也是行之有效的。
在利用热浴淬火时，应注意以下问题：
第一、用油浴分级、等温淬火时，应对油温进行严格控制，防止火灾的发生。
第二、用硝盐分级淬火时，硝盐槽应配备必要的仪表及水冷装置，其他注意事项详见相关资料，此处不再赘述。
第三、等温淬火时要严格控制等温温度，温度偏高或偏低都不利于减少淬火变形。另外等温淬火时工件的吊挂方式要选择合量，防止因工件自重而引起的变形。
第四、利用等温或分级淬火趁热矫正工件形状时，工装夹具应配备齐全，操作时动作要迅速。防止对工件淬火质量产生不利影响。
2、冷却操作：冷却过程中操作的熟练程度对淬火变形的影响很大，特别是利用水、油等淬火介质时，操作熟练与否更为重要了。
——正确的淬入介质方向：一般来说，截面对称和细长杆类工件，垂直淬入淬火介质，截面不对称的工件可采用斜向淬入淬火介质。实际上正确的淬入淬火介质方向就是使工件各部分能均匀冷却的方向。将冷却慢的部分先淬入淬火介质，冷却快的部分后淬入淬火介质。在实际生产中要特别注意工件的形状对冷却速度的影响，工件表面积大的部分，并不意味着其冷
却速度就大，特别是在该部分形状比较复杂时，由于冷却不均匀，很可能会导致冷却速度比表面积小的部分的冷却速度慢。所以如何选择进入淬火介质方向，应根据工件的形状具体掌握。工件淬入淬火介质方向对淬火变形的影响实例如图
——工件在淬火介质中的运动：冷却速度慢的部人应迎水运动。形状相对称的工件在水中运动路线要对称均匀，运动幅度要小且速度要快。对于细长薄片类工件淬入淬火介质时要稳，工件不应在淬火介质中摆动，这类工件最好不用铁丝捆绑淬火而用钳子夹持淬火。
——工件淬入淬火介质的速度：工件淬入淬火介质时的速度要快。特别是细长、筒类工件，如淬入淬火介质的速度慢，则会导致其弯曲变形增大以及会使筒类件先淬入淬火介质部分和后淬入淬火介质部分的变形量差异增大。
——采用加保护的冷却：截面尺寸差别较大的工件应将冷却速度快的部分用石棉绳、铁皮等物进行捆绑保护，借以降低该部分的冷却速度，从而使工件各部分冷却均匀。
——工件在水中的冷却时间：对于由组织应力为主引起变形的工件可缩短其在水中的冷却时间；而对于由热应力为主引起变形的工件则可适当延长其在水中的冷却时间，从而达到减少工件淬火变形的目的。
淬火热处理后硬度不足的原因分析 在生产过程中, 有时会出现淬火后硬度不足的情况, 这是热处理淬火过程中常见的缺陷。硬度不足有时表现为整个工件硬度值偏低, 有时是局部硬度不够或产生软点。淬火时硬度不足的原因很多,与材料内在的冶金缺陷、选材不当、错料; 设计上的结构工艺性差、加热工艺、冷却介质、冷却方法以及回火温度等都有密切关系。综合了一些实际请总结出了这么几点常见的可能因素造成：1、原材料问题 (1) 原材料选择不当或发错料。应该用高碳钢或中碳钢制造的零件而错用成低碳钢; 应该用合金工具钢制造的零件错用成普通高碳钢。 (2) 原材料显微组织不均匀。如碳化物偏析或聚集现象, 铁素体成大块状分布, 出现石墨碳, 严重的魏氏组织或带状组织等。 2、加热工艺问题 (1) 淬火加热温度偏低, 保温时间不足也是淬火后硬度不足的原因。如亚共析钢, 当加热温度在AC3与AC1之间时, 则因铁素体未全部溶于奥氏体, 淬火后不能得到均匀一致的马氏体而影响工件硬度。金相分析时可见未溶铁素体(2) 淬火加热温度过高, 保温时间过长。对于工具钢, 当钢的加热温度过高时, 大量碳化物溶于奥氏体, 大大地增加了奥氏体的稳定程度, 使马氏体开始转变点降低, 因而淬火后工件中保留大量残余奥氏体, 使淬火后工件的硬度下降。金相分析时, 可见未溶的碳化物稀少, 残余奥氏体量明显多。 (3) 淬火加热时, 工件表面脱碳, 使表面硬度不足。金相分析时, 表面有铁素体及低碳马氏体。当磨去表面脱碳层后, 硬度便达到要求。工件在一般箱式炉中未加保护或保护不良的情况下加热, 或者在脱氧不良的盐浴炉中加热, 都会
产生氧化脱碳现象。
金属材料热处理变形及开裂问题探讨 摘要变形和开裂是热处理较难解决的问题，目前热处理变形的复杂规律尚未被彻底认识和掌握。本文简要分析了热处理变形的开裂原因、影响变形的因素以及减小热处理变形防止开裂的具体措施。而影响变形和开裂的因素及防止变形和开裂的方法有很多。 关键词热处理变形;开裂;热应力;组织应力 1 热处理变形开裂的原因 工件的变形包括尺寸变化和形状变化两种，无论哪种变形，主要都是由于热处理时工件内部产生的应力所造成的。根据内应力形成的原因不同，可以分为热应力和组织应力。工件变形是这两种应力综合影响的结果，当应力大于屈服极限就会永久变形，大于材料的强度工件就会开裂。 1.1 热处理引起的变形和开裂的原因 钢件在加热和冷却过程中，将产生热胀冷缩的体积变化，零件加热到淬火温度时，屈服强度明显降低，塑性则提高，当应力超过屈服强度时，就会产生塑性变形。如果造成应力集中并超过了材料的强度极限，就会使零件淬裂。导热性很差的高碳合金钢，如合金模具钢Gr12MoV，高速钢W18GrV之类的工具钢，淬火温度很高，如不采用多次预热和缓慢加热，不但会造成零件变形而且会导致零件开裂而报废，所以在对高速钢淬火时，首先在860±10℃的盐浴炉中进行等温预热，对于较细或较粗的零件应在预热前，在550℃炉进行2小时以上的回火，这样就会减小热处理变形，冷却时，由于温差大，热应力是造成零件变形的主要原因。 1.2 组织应力引起的变形 组织应力有两个特点[1]：（1）工件表面受拉应力，心部压应力。（2）靠近表面层，切向拉应力大于轴向拉应力。组织应力引起工件变形的特点与热应力相反，使平面变凹，直角变锐角，长的方向变长，短的方向变短。 淬火零件的变形时热应力和组织应力综合作用的结果，除内应力外，零件的变形还要看材料成分、工件的形状和介质、冷却速度的影响，实际情况要复杂很多，因此在解决实际问题时，要全面分析是热应力还是组织应力起主导作用，以便判断变形的趋势或裂纹产生可能性，并采取各种措施予以控制或防止。 2 影响变形及开裂的因素 在生产实际中，影响热处理变形的因素很多，其主要包括：钢的化学成分、冷却过程、钢的几何形状尺寸、淬火介质的选择等。
热处理变形的原因 在实际生产中，热处理变形给后续工序，特别是机械加工增加了很多困难，影响了生产效率，因变形过大而导致报废，增加了成本。变形是热处理比较难以解决的问题，要完全不变形是不可能的，一般是把变形量控制在一定范围内。 一、热处理变形产生的原因 钢在热处理的加热、冷却过程中可能会产生变形，甚至开裂，其原因是由于淬火应力的存在。淬火应力分为热应力和组织应力两种。由于热应力和组织应力作用，使热处理后零件产生不同残留应力，可能引起变形。当应力大于材料的屈服强度时变形就会产生，因此，淬火变形还与钢的屈服强度有关，材料塑性变形抗力越大，其变形程度越小。 1.热应力 在加热和冷却时由于零件表里有温差存在造成热胀冷缩的不一致而产生热应力。零件由高温冷却时表面散热快，温度低于心部，因此表面比心部有更大的体积收缩倾向，但受心部阻碍而使表面受拉应力，而心部则受压应力。表里温差增大应力也增大。 2.组织应力 组织应力是因为奥氏体与其转变产物的比容不同，零件的表面和心部或零件各部分之间的组织转变时间不同而产生的。由于奥氏体比容最小，淬火冷却时必然发生体积增加。淬火时表面先开始马氏体转变，体积增大，心部仍为奥氏体体积不变。由于心部阻碍表面体积增大，表面产生压应力，心部产生拉应力。 二、减少和控制热处理变形的方法 1.合理选材和提高硬度要求 对于形状复杂，截面尺寸相差较大而又要求变形较小的零件，应选择淬透性较好的材料，以便使用较缓和的淬火冷却介质淬火。对于薄板状精密零件，应选用双向轧制板材，使零件纤维方向对称。对零件的硬度要求，在满足使用要求前提下，尽量选择下限硬度。 2.正确设计零件 零件外形应尽量简单、均匀、结构对称，以免因冷却不均匀，使变形开裂倾向增大。尽量避免截面尺寸突然变化，减少沟槽和薄边，不要有尖锐棱角。避免较深的不通孔。长形零件避免截面呈横梯形。 3.合理安排生产路线，协调冷热加工与热处理的关系
内容提要 在热处理过程中，工件变形是一种不可避免的现象。变形量保持在一定的要求范围内不影响工件的使用，但变形过大、以至于超出公差要求范围则工件报废，不能使用，造成浪费。 本文通过对多年实际操作经验的总结，从理论上阐述了工件热处理产生变形的原因，并联系生产实际，介绍了在热处理各个环节中产生变形的因素并极具针对性的介绍了控制各种产生变形的因素，诸如：分级淬火、等温淬火、预冷淬火等热处理控制变形方法及其他确实有效的变形控制方法。并以实际生产中的产品为例，对比证明了相关控制并减小热处理变形的方法。以及实际生产过程中，在产生较大变形的情况下，针对不同的产品特性所采取的校型方法。

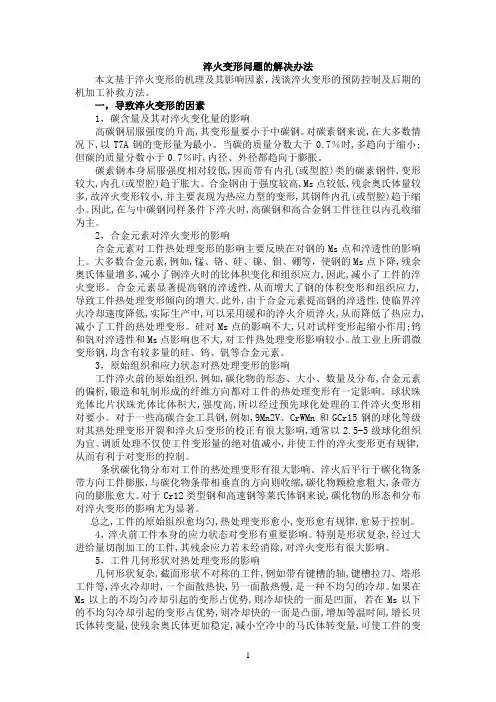

1、热处理变形产生的原理及危害 工件淬火中引起的变形（宏观或微观）是操作中一种常见庛病，碳素钢薄板类工件在淬火前采用综合工艺可以在不同程度控制变形，对于模具钢、高速钢、量具钢可以结合分级淬火、等温淬火、预冷淬火减小变形量。 热处理的各个环节，都存在导致产生变形的因素。物体的“热胀冷缩”是众所周知的一种现象，钢材同样也是如此，淬火时当高温工件放入淬火冷却剂时，遇冷工件必然会产生收缩。工件截面上各部分的冷却是有先后的，因此各部分发生收缩也就有了先后，工件表面先冷却、先发生收缩，工件中心后冷却，还没有发生收缩。这样表面的收缩就必然要受到中心部分的牵制。这种由于工件表里热胀冷缩的不一致（即有温差）而造成的内应力称热应力。钢在淬火冷却过程中还要发生奥氏体向马氏体组织的转变过程，由于奥氏体的比容较马氏体小得多，所以在奥氏体向马氏体转变的同时，也就伴随着发生体积的膨胀。由于工件截面上各部分的冷却速度不一致，因此发生组织的转变和体积的膨胀也就不一致。工件表面先冷到Ms点，先发生转变和膨胀，而此时中心部分却尚未（或正在）开始发生转变和膨胀，这样表面的体积必然要受到中心部分的约束。这种由于工件表里组织转变的不一致而造成的内应力称组织应力。对每一个淬火工件来讲，既有热应力，又有组织应力，问题在于这两种应力综合的结果如何。当这两种应力的综合结果超过了钢材的屈服强度（δs）时，则引起变形，当这两种内应力综合的结果超过了钢材的强度极限（δb）时，则将引起钢材发生开裂的危险。 2、变形的控制方法 2.1 热处理过程中控制变形的方法 2.1.1 加热控制法 2.1.1.1 对于形状复杂的重要零件及薄板件或工具，可在加热淬火前进行一次或两次预热，这样可以减少工件表里的温差所造成的热应力。 2.1.1.2 在保证硬度的前提下选正常淬火温度下限和采用冷却能力较为缓慢的淬火冷却剂。
西安交通大学实验报告 课程_实验名称____________________ 机械工程材料_系别______________________实验日期年月日 专业班号____________ 组别_________交报告日期年月日 姓名_______学号______________报告退发（订正、重做） 同组者____________________________________教师审批签字 实验名称 一、实验目的 （1）了解碳钢热处理操作。 （2）学会使用洛氏温度计测量材料的硬度性能值。 （3）利用数码显微镜获取金相组织图像，掌握热处理后的钢的金相组织分析。 钢的组织和性能影响。T12探讨淬火温度、淬火冷却温度、回火温度二、实验内容 （1）40钢试样退火、正火、淬火、热处理。 （2）用洛氏硬度计测定试样热处理实验前后的硬度。 （3）观察样品，获取其纤维组织图像 对照金相图谱，分析讨论本次实验可能获得的典型组织：片状珠光体、片状马氏体、板条状马氏体、回火马氏体、回火托氏体、回火索氏体等的金相特征。三、实验概述 ）热处理工艺参数的确定1（．
Fe-FeC状态图和C-曲线是制定碳钢热处理工艺的重要依据。热3处理工艺参数主要包括加热温度、保温时间和冷却速度。 （2）基本组织的金相特征 碳钢经热退火后可得到（近）平衡组织，淬火之后则得到各种不平衡组织。普通热处理除退火、淬火之外还有正火和回火。这样在研究钢热处理后的组织时，还要熟悉索氏体、托氏体、回火马氏体、回火托氏体、回火索式体等基本组织的金相特征。 （3）金相组织的数码图像 金相组织照片可提供材料内在质量的大量信息及数据，金相分析是材料科研、研发及生产中的重要分析手段。 XJP-6A金相显微镜数字采集系统是在XJP-6光学显微镜基础上，添加光学适配镜，通过图像采集和信息化处理，提供计算机数码图像的系统，可获得真实、精细的影像，以及高品质的金相显微组织照片 四、实验材料及设备 （1）砂纸、玻璃板、抛光机等金相制样设备。 （2）40钢 （3）马福电炉 （4）洛氏硬度计 （5）淬火水槽、油槽 （6）铁丝、钳子 金相显微镜、数码金相显微镜）7（．
渗碳淬火工艺 1、钢的淬火 钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。淬火可以显著提高钢的强度和硬度。为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。 1.1 淬火的定义和目的 把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。钢件淬火后获得马氏体或下贝氏体组织。图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。 温830℃ 度 ℃油 冷200℃ 8 空冷 时间h 图4 渗碳齿轮20CrNi2Mo材料淬火、回火工艺 淬火的目的一般有： 1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。渗碳工件通过淬火回火后，硬度可达58~63HRC。 1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。 淬火时，最常用的冷却介质是水、盐水、碱水和油等。通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。 1.2 钢的淬透性 2.2.1 淬透性的基本概念 所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种
龙源期刊网 https://www.doczj.com/doc/319696025.html, 搅拌轴热处理变形的控制 作者：苟选祥 来源：《科技创新与应用》2013年第21期 摘要：反应罐中的搅拌轴具有自身特点，加工工艺也比较特殊，对此，文章根据搅拌轴 的热处理问题，并且运用在生产加工，现已经取得良好加工效果。 关键词：搅拌轴；热处理；变形控制；加工 在生产加工过程中使用的长轴是指工件长度和直径的比值在20-25范围之上的轴类零部件，我们称之为细长轴。并且在切削力，重力以及顶紧力三个方向力的作用下，横放置的细长轴会出现弯曲现象。所以做好细长轴的精加工问题，在精确度方面打好坚实的基础，对于控制工艺加工中细长轴的受热变形有很大的帮助。反应罐的搅拌轴就是同样的原理，本文根据实际经验，工艺生产着手，对搅拌轴的热处理其弯曲变形的对应措施进行简要的分析。 1 控制在搅拌轴变形的措施 1.1 搅拌轴的工序尺寸的控制，以及余量的合理应用 搅拌轴的材质一般是2CR13或者是3CR13，由于搅拌轴作为反应罐的主要配件，机械运转对于其要求比较高，因此锻钢作为普遍选择的材料，正确合理的选择毛坯料会在很大程度上减少工艺中的粗加工的工作量。生产中的工序加工的余量是指在某一表面上的工序操作对金属所进行切割的金属层的厚度。工序加工的余量是前道工序和后道工序的差额数，前道工序的尺寸如果偏大，就会引起后道工序的余量超出，切削力也就会增大，此时的工件就会产生弯曲；但是前道工序的尺寸过小，就会引起后道工序就会有生产缺陷和误差。对此，各个工序的日常监管工作显得尤为重要，对工序的尺寸监督要谨慎严格，避免细长轴的弯曲。 1.2 搅拌轴的传统工艺和热处理 搅拌轴的硬度应该控制在850之内，渗透度的深度应该大于0.50mm，其脆性级别指数应该在1-2级范围内，这是搅拌轴在热处理的氮化工艺要求，并且格外规定搅拌轴的全长的变形量应该控制在0.05mm范围内。 我国在搅拌轴的初期应用上，按照传统的加工制造方式和流程有着独自的工艺线路以及热处理的方法。工艺线路是：锻坯，退火，调质，粗车，稳定回火，精车等直至精磨后成为成品工艺产品。传统的热处理采用的二段氮化的工艺方法，氮化后按照标准进行工艺检验，有以下的检验结果： 第一，维式的表面硬度为HV150g-945，离表面的距离是0.05mm，硬度是HV150g-910，离表面相距0.60mm处的硬度为HV150g-348。
金属材料热处理变形的影响因素及控制策略林祥峰 发表时间：2019-01-11T15:27:45.960Z 来源：《新材料·新装饰》2018年7月上作者：林祥峰[导读] 在进行零部件加工中,由于有的情况下要对金属材料进行热加工处理,以此来提升金属材料的性能。在我国的金属材料加工中,是制造业发展的一个表现青海瑞合铝箔有限公司青海省西宁市 810000摘要：在进行零部件加工中,由于有的情况下要对金属材料进行热加工处理,以此来提升金属材料的性能。在我国的金属材料加工中,是制造业 发展的一个表现,对机械设备的需要也在不断增加,在这样的条件下,要保证好机械材料的质量问题,就要对金属材料进行热加工处理。关键词：金属材料；热处理变形；影响因素；控制策略 1影响金属材料热处理变形的因素在对金属材料进行热加工环节中,由于金属材料自身结构问题,在受到外部环境变化,主要是受不等时间内冷和热的不均匀,就会有变形的可能。在对金属这些热处理过程中,金属本身温度会受到明显的变化,这样的温度变化,会对金属的内部结构形成影响,这样的影响在加剧的时候,就会引起金属外部形状的变化,这种变化就叫住内应力塑型变形。在内应力变形中,对金属外部特征的改变较多,而且这样的改变还会随着对金属材料的热加工频率而发生改变,也就讲,在对金属热加工的次数越高,变形的可能性就越大。在正常的情况下,金属材料的内应力主要分层两种,一种是热应力,另一种是组织应力变形。在对金属材料进行等同的热效应和冷效应后,在对这样的操作过程中,就可以获得热应力变形。然而在组织应力形状变形中,金属本身的性能、形状、还有就是对金属材料的加入和冷却方式都有着直接的关系。在对金属材料热加工过程中,我们可以了解到,要提高金属材料的使用性能,对这个提高的过程是繁琐和复杂的,而在操作中还要考虑金属材料的种类,以及操作规范都要进行合理的调整,同时收集参数内容。由于受到我国技术加工的局限性,在加工过程中对温度的控制和监测的精度都难以进行有效的把控,在这样的环境中进行热加工处理,是非常容易出现对温度控制的准确性,使金属材料的变形。 2在金属材料热处理过程中减少变形的控制原则 2.1遵循易操作性的原则一般而言,金属材料热处理企业遍布在城市近郊,但由于工艺操作的地域条件的控制,所以能达到金属材料热处理变形控制所要求的科学精细操作,为了化解这种局面,就应该在热处理变形解决方案和相关工艺的试用期间就保持更高一些的方案容错率,尽可能的减少外部环境对热处理变形控制的影响。 2.2遵循实用性的原则由于金属材料是一种不可再生资源,为了资源的可持续发展,我们应切实考虑资源的浪费问题。减少资源的浪费最为关键的就是需要减少金属热处理时材料的变形,实现资源的有效利用。在热处理过程中,我们务必采取科学有效的方法,确保加工过程的实用性,同时确保金属材料的充分利用。 2.3遵守科学性的原则为了减少热处理中的变形,就必须采取科学的管理方案。在工作上,我们金属材料加工的技师要秉持着科学的精神,运用科学的方法,即便在目前技术设备不够完善的状况下,也要确保技术材料的热处理不会有变形情况的出现,即便是有,也要限制在合理的范围内。 3金属材料热处理减少变形的途径和方法 3.1做好热处理工艺前的预处理工作金属热处理时的正火和退火对变形量也有影响。正火时若温度偏高,容易造成材料内部变形加大,所以应在热处理前进行温度控制。实践表明,正火处理后采用等温淬火处理手段可使材料内部结构更为均匀。另外,为提高材料正火处理的成效,结合材料自身结构特点采取适当的退火,可以缩小材料所受温度梯度,在热处理期间控制变形,提高材料热处理的质量和水平。 3.2金属材料热处理淬火工艺的科学运用这对金属材料热加工过程中,淬火工艺是金属材料热加工的核心技术,在这样的技术中,对金属热加工温度的稍微把握不准确,就会造成对金属材料的内应力变形,因此在加工中,要使用好淬火介质,有对介质合理有效的利用,保证金属内部不会有失调的现象发生,从而保证好金属变形。因此在淬火介质的使用中我们要采用科学合理的使用方法,要在工作中不断创新,要不断提高介质的使用,这是一个经验积累的过程,在工作中,要求金属加工工艺师要不断发现问题,然后解决问题,在解决问题中创造出新的工艺方法,从而在根本上解决金属材料在热加工中变形问题。 在对金属冷却过程中是金属变形的关键步骤,因此,金属加工工艺师要严格按照工作流程来完成,要使用科学的冷却方法,在冷却中要把握好速度,这样就能有效的保证好金属材料的质量,而且还能金属变形的增量。在淬火工艺中,淬火的常用介质一般是水和油,在保证好放入的速度时,还要保证好水的温度,介质水温一般要求在55度到65度。如果使用油作为淬火介质,要求油温保持在60度到80度,关键技术还是在放入的速度把控中,质量和变形就看冷却的效果。这里对科学方法使用的强调,其最终的目的就是要保证好金属的变形问题,和质量性能问题。 3.3金属材料在热加工中冷却方法的科学化选择在现阶段的我国技术热处理加工中,对金属冷却的方法主要有双液淬火方式和单液淬火方等多种方式。所谓的双液淬火冷却方式主要是指,在对金属加入中,包金属先放入到一种液体介质中,使金属温度迅速降到300度,然后在把技术放入温度更低的介质中进行有效的冷却,这里还是要把握好两次放入的的速度问题,把握好速度才能把握好金属材料的质量。在单液淬火工艺中,需然能够提高在淬火中的工作效率,但是,却在淬火速度的控制中很难把控科学的方法。在对这两种淬火工艺的选择中,可以根据实际需要,来对金属淬火的质量与水平的把握。 3.4科学的选择装夹方式和夹具在对金属加热和冷却的过程中,对金属加工装夹的使用方式不同,被加工的金属材料的现状也就不同,在这里就要根据金属的实际现状来选择装夹工具,在合适的装夹工具中,才能保证技术材料的受热均匀,同时才能保证材料在加工过程中不会变形。而且在实际的工作中,。可以根据加工金属形状的改变,灵活采用装夹工具。结论
常用变形铝合金退火热处理工艺规 1 主题容与适用围 本规规定了公司变形铝合金零件退火热处理的设备、种类、准备工作、工艺控制、技术要求、质量检验、技术安全。 2 引用文件 GJB1694变形铝合金热处理规 YST 591-2006变形铝及铝合金热处理规 《热处理手册》91版 3 概念、种类 3.1 概念：将变形铝合金材料放在一定的介质加热、保温、冷却，通过改变材料表面或部晶相组织结构，来改变其性能的一种金属热加工工艺。 3.2 种类 车间铝合金零件热处理种类：去应力退火、不完全退火、完全退火、时效处理。 4 准备工作 4.1 检查设备、仪表是否正常，接地是否良好，并应事先将炉膛清理干净； 4.2 抽检零件的加工余量，其数值应大于允许的变形量； 4.3工艺文件及工装夹具齐全，选择好合适的工夹具，并考虑好装炉、出炉的方法； 4.4 核对材料与图样是否相符，了解零件的技术要求和工艺规定； 4.5在零件的尖角、锐边、孔眼等易开裂的部位，应采用防护措施，如包扎铁皮、石棉绳、堵塞螺钉等； 5 一般要求 5.1 人员： 热处理操作工及相关检验人员必须经过专业知识考核和操作培训，成绩合格后持证上岗5.2 设备 5.2.1 设备应按标准规要求进行检查和鉴定，并挂有合格标记，各类加热炉的指示记录的仪表刻度应能正确的反映出温度波动围； 5.2.2 热电温度测定仪表的读数总偏差不应超过如下指标： 当给定温度t≤400℃时，温度总偏差为±5℃； 当给定温度t＞400℃时，温度总偏差为±(t/10)℃。 5.2.3 加热炉的热电偶和仪表选配、温度测量、检测周期及炉温均匀性均应符合QJ 1428的Ⅲ类及Ⅲ类以上炉的规定。 5.3 装炉 5.3.1 装炉量一般以装炉零件体积计算，每炉零件装炉的有效体积不超过炉体积一半为准。 5.3.2 零件装炉时，必须轻拿轻放，防止零件划伤及变形。 5.3.3堆放要求： a.厚板零件允许结合零件结构特点，允许装箱入炉进行热处理，叠放时允许点及较少的线接触，避免面接触，叠放间隙不小于10mm. b.厚度t≤3mm的板料以夹板装夹，叠放厚度≤25mm，零件及夹板面无污垢、凸点，零件间、零件与夹板间应垫一层雪花纸，以防止零件夹伤。 5.3.4 装炉后需检查零件与电热原件，确定无接触时，方可送电升温，在操作过程中，不得随意打开炉门； 5.3.5 加热速度：变形铝合金退火的加热速度约13℃～15℃/秒，例如加热到410℃设定时间为0.5小时。
热处理工艺-淬火 淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。 淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。 （1）淬火加热温度 淬火加热温度根据钢的成分、组织和不同的性能要求来确定。亚共析钢是AC3 （30～50℃）；共析钢和过共析钢是AC1 （30～50℃）。 亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。所以亚共析钢淬火加热温度选用AC3 （30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。 过共析钢的淬火加热温度一般推荐为AC1 （30～50℃）。在实际生产中还根据情况适当提高20℃左右。在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。这样的组织硬度高、耐磨性号，并且脆性相对较少。 过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。因此过共析钢的淬火加热温度高于AC1太多是不合适的，加热到完全奥氏体化的ACm或以上温度就更不合适。 在生产实践中选择工件的淬火加热温度时，除了遵守上述一般原则外，还要考虑工件的化学成分、技术要求、尺寸形状、原始组织以及加热设备、冷却介质等诸多因素的影响，对加热温度予以适当调整。如合金钢零件，通常取上限，对于形状复杂零件取下限。
金属材料热处理变形原因及防止变形的技术措施 摘要：在金属加工制造行业中，对热处理技术进行应用，能够从根本上实现对金属物理性质、化学性质的提升，满足了当前各项工业生产、制造事宜。在调查中发现，当前金属材料的热处理工作，主要山金属加热、保温和冷却等儿项工作流程所构成，但山于金属热处理工艺对于整体的工作环境、技术应用有着较高标准的要求，所以在实际操作的过程中，材料时常会发生变形的问题，这就需要相关工作人员在传统金属加工制造的基础上，实现热处理工艺技术的高效化应用，提升我国金属材料加工制造的整体质量与水平，进而推动社会的发展。 关键词：金属材料；热处理变形原因；防止变形 对于金属工件而言，基本的变形问题主要集中在尺寸变形以及形状变形两方面，但是，无论是哪种变形情况，都和热处理过程导致的工件内部应力息息相关。结合内应力的相关因素对问题因素进行分析，从而制定具有针对性的监督和管控措施，就能从根本上减少金属材料热处理变形和开裂导致的工件质量缺失性问题。 1金属材料性能分析 在当前的社会生产生活中，金属材料的应用范圉十分的广泛。曲于金属材料具有韧性强、塑性好以及高强度的特点，因此其在诸多行业中均有所应用。当前常用的金属材料主要包括两种：即多孔金属材料以及纳米金属材料。纳米金属材料：一般情况下，只有物质的尺寸达到了纳米的级别，那么该物质的物理性质和化学性质均会发生改变。在分析与研究金属材料性能的过程中，主要分析金属材料的如下两种性能：其一，硬度。一般情况下，金属材料的硬度主要指的是金属材料的抗击能力。其二，耐久性。耐久性能和腐蚀性是金属材料需要着重考虑的一对因素。在应用金属材料的过程中不可避免的会受到各种物质的腐蚀，山此就会导致金属材料出现缝隙等问题。 2金属材料热处理变形的影响因素 在对金属材料热处理变形的影响因素进行探究时，工作人员需要对金属材料热处理过程中各项工艺技术特点，进行全面化的掌握，并在此基础上，釆取一些具有针对性的改善措施，进而才能实现对金属材料变形的有效控制，也为金属材料热处理过程中变形控制工作的开展，起到了一定的促进作用。在对金属材料进行热处理的过程中，山于材料自身的密度构成、结构特点，以及在外界因素的影响下，材料本身可能会出现不等时性、冷热分布不均匀的问题。在金属材料受热的过程中，温度会发生较为明显的变化，这就会使金属材料内部结构的受力情况发生改变，金属材料变形的儿率增大，而这种山于内部应力分布所导致的变形，被称之为是内应力塑性变形。这种变形的特征性较为明显，会表现岀一定的方向性，且发生的频率较高，每一次对金属材料进行热加工，都会对其内部应力结构造成改变，进行热处理的频率越高，内部应力的变化情况越明显。在一般情况下, 金属材料的内应力一般被分成热应力和组织应力变形着两类，在相应的温度条件下，对金属材料展开加热、冷却操作后，可以获得纯热应力变形，组织应力变形和金属材料自身的性能、形状，以及加热冷却方式有着紧密的关联。从实际的操作流程中可以了解到，要想对金属材料的使用性能进行高效化的提升，整个热处理工序将会包含较多的工艺内容，并且在操作过程中，需要根据金属材料的种类、操作规范展开适当的调整，收集各项参数内容。但是在实际执行过程中，山于我国在温度控制、监测精度方面具备局限性，所以温度监测精度难以得到有效的把控，一旦在热处理过程中对温度的控制未能合理实现，那么就会导致比容变形的问题发生，增加金属材料变形儿率。 3金属材料热处理变形控制时需要遵循的原则
热处理工艺、操作与变形关系 一、预处理 淬火前通过对工件进行消除应力、改善组织的预备热处理，对减少淬火变形是非常有利的。预处理一般包括球化退火、消除应力退火，有些还采用调质或正火处理。 ①消除应力退火：在机械加工过程中，工件表层在加工方法、背吃刀量、切削速度等的影响下，会产生一定的残余应力，由于其分布的不均衡，导致了工件在淬火时产生了变形。为了消除这些应力的影响，淬火前将工件进行一次消除应力的退火是必要的。消除应力退火的温度一般为500-700 ℃，在空气介质中加热时，为防止工件产生氧化脱碳可采用500-550 ℃进行退火，保温时间一般为2-3h。工件装炉时要注意可能因自重引起的变形，其他操作同一般退火操作。 ②以改善组织为目的的预热处理：这种预处理包括球化退火、调质及正火等。 ——球化退火：球化球退火是碳素工具钢及合金工具钢在热处理过程中必不可少的工序，球化退火后所获得的组织对淬火变形趋势影响很大。所以可以通过调整退火后的组织来减少某些工件有规律的淬火变形。 ——其他预处理：为减少淬火变形所采用的预处理方法有很多种，如调质处理、正火处理等。针对工件产生淬火变形的原因及工件所用材料，合理地选用正火、调质等预处理对减少淬火变形是有效的。但应对正火后引起的残余应力及硬度提高对机加工的不利影响应给予注意，同时调质处理对含W Mn 等钢可减少淬火时胀大，而对GCr15等钢种的减少变形作用不大。 在实际生产中要注意分清淬火变形产生的原因，即要分清淬火变形是由残余应力引起的还是由组织不佳引起的，只有这样才能对症处理。若是由残余应力引起的淬火变形则应进行消除应力退火而不用类似调质等改变组织的预处理，反之亦然。只有这样，才能达到减少淬火变形的目的，才能降低成本，保证质量。 以上各种预处理的具体操作同其他相应操作，此处不赘述。
热处理变形： 一:钢的内应力及应力变形: 1.热应力:冷却初期表面为拉应力,心部为压应力.冷却最终则是表面为压应力,心部为拉应力. 组织应力:冷却初期表面为压应力,心部为拉应力.冷却最终则是表面为拉应力,心部为压应力. 附加应力:因表面和心部组织结构的不均匀性及钢件内部的弹塑性变形不一致形成的内应力. 局部淬火或表面淬火:表层呈现压应力,中心呈现拉应力. 渗碳件淬火:冷却初期表面为拉应力,心部为压应力.冷却最终则是表面为压应力,心部为拉应力.(最大的压应力不在渗碳层的最外层,而存在于渗碳层表面以里约50-60%的深度处,此处碳浓度低于0.5%). 2.影响钢的内应力的因素: 1)钢的化学成分的影响: 在全淬透的情况下,试样表层和中心显现压应力,中间层显现拉应力,故表层的应力分布以热应力为主,而内部则以组织应力主.随着含碳量的增加,热应力减弱,组织应力逐渐增强,因此表层的压应力减小,中间层的拉应力略有下降,心部的压应力则增大,且中间层的拉应力最大值随含碳量的增加而移向表层.因切向应力较大,故对高碳钢极易产生纵向裂纹. 在未淬透的情况下,钢件表层为压应力,心部为拉应力.淬透性愈小,表层压应力愈大. Ms点温度较高的钢,热应力作用较强烈,残余拉应力最大值移向中心,表层显现压应力. 2)淬火工艺的影响: 淬火加热温度愈高,产生的淬火应力愈大,但径向应力变化较小,切向和轴向应力变化较大.加热温度高,还易于造成钢的过热,即组织粗大化而导致脆性增大,易引起开裂. a:水淬钢全部淬透时,其应力分布为表面和心部呈压应力,中间区域呈拉应力,即属于热应力和组织应力重叠型的分布规律.当中心未淬透时,表面被淬火部分受压应力,中心受拉应力作用. b:油中全淬透时,表层具有拉应力,心部为压应力,即属于单一的组织应力分布规律.未淬透时,表层具有压应力,心间为拉应力,但应力变化较缓和. c:在穿透淬火时,水淬钢的最大拉应力值显现在钢件表面附近,油淬钢的拉应力显现在钢的表面.这种表面附近的拉应力是形成淬火裂纹的主要危险.这时切向应力大于轴向应力,易形成纵向裂纹. 3)钢件尺寸大小和形状的影响: 内孔直径很小的圆套筒的淬火应力是内孔的表面和外表面具有压应力,中间层为拉应力.内孔直径稍大时,随壁厚的减小热应力的影响急剧减小,从而其残余应力的分布是内表面和外表面具有拉应力,中间层具有压应力.在淬火效果差时,内表面产生的拉应力将很大,故内径小的高碳钢套筒内壁易产生淬火裂纹.内径进一步增大,壁厚进一步减小时,组织应力的影响增强,热应力分布减弱,则总的淬火应力趋于降低. 4)钢件表面脱碳的影响:脱碳使得钢伯的脱碳层具有拉应力. 脱碳层浓度不同,其应力分布也有差别:随脱碳层浓度的增加,表面的切向应力由压应力转变为拉应力.轴向应力则随脱碳层浓度的增加,开始为拉应力而后转为压应力.
第3章热处理变形 工件的热处理变形，主要是由于热处理应力造成的。工件的结构形状、原材料质量、热处理前的加工状态、工件的自重以及工件在炉中加热和冷却时的支承或夹持不当等因素也能引起变形。 凡是牵涉到加热和冷却的热处理过程，都可能造成工件的变形。但是，淬火变形对热处理质量的影响最大。因为淬火过程中，组织的比体积变化大、加热温度高，冷却速度快，故淬火变形最为严重。此外，淬火工艺通常安排在工件生产流程的后期，严重的淬火变形往往很难通过最后的精加工加以修正，结果使工件因形状尺寸超差而报废，造成先前各道工序的人力物力的损失；即使对淬火变形的工件能够进行校正和机加工修整，也会因而增加生产成本。工件热处理后不稳定组织和不稳定的应力状态，在常温和零下温度，长时间放置或使用过程中，逐渐发生转变而趋于稳定，也会伴随引起工件的变形，这种变形称为时效变形。时效变形虽然不大，但是对于精密零件和标准量具也是不允许的，实际生产中必须予以防止。工件的热处理变形是热处理常见的主要缺陷之一。如何减小或控制热处理变形是热处理工作者的一项重要任务。 工件的热处理变形分为尺寸变化(体积变形)和形状畸变两种形式。造成这两种形式的变形原因有所不同，尺寸变形归因于相变前后比体积差引起的工件的体积改变，形状畸变则是由于热处理过程中，在各种复杂应力综合作用下，不均匀的塑性变形造成的。这两种形式的变形很少单独存在，但是对某一具体工件和热处理工艺，可能以一种形式的变形为主。 1 工件热处理的尺寸变化 不同的组织具有不同的体积。常见组织的比体积如表3-1所示。 表3-1钢中各组织的比体积 组织wc(％) 室温下的比体积／(cm3。g-1)

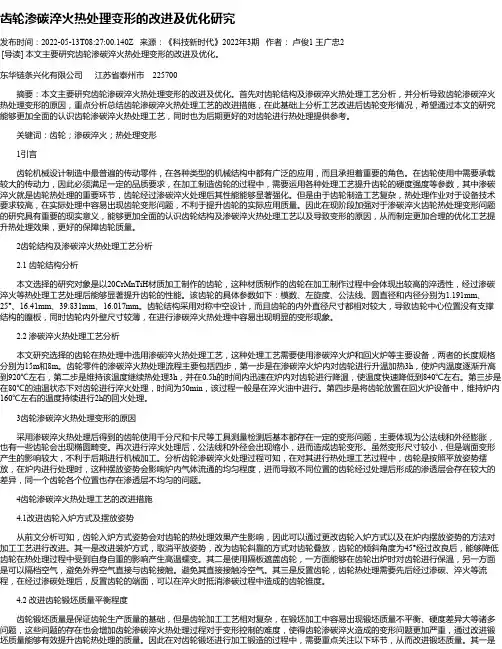

热处理变形产生的原因及控制方法 学院：化学化工学院班级：09材料化学姓名：张怡群学号：090908050 摘要：热处理变形是热处理过程中的主要缺陷之一，对于一些精密零件和工具、模具，常常会因为热处理变形超差而报废。为此，本文对热处理变形产生的原因进行了阐述，并总结了减少和控制热处理变形的几种方法。 关键词：热处理变形、产生原因、控制方法 前言：金属热处理是将金属工件在适当的温度下通过加热、保温和冷却等过程，使金属工件内部组织结构发生改变，从而改善材料力学、物理、化学性能的工艺。热处理是改善金属工件性能的一种重要手段。在工件制造中选取合适的材料后，为了达到工艺要求而经常采用热处理工艺，但是热处理除了具有积极作用外，在处理过程中也不可避免地会产生形变。在实际生产中，热处理产生的变形，对后续工序的影响是至关重要的，有些贵重材料和一些机器中的重要零部件，因变形过大而导致报废。钢件在热处理过程中由于钢中组织转变时比容变化所造成的体积膨胀，以及热处理所引起的塑性变形，使钢件体积及形状发生不同程度改变。变形是热处理较难解决的问题，要完全不变形是不可能的，一般是把变形量控制在一定范围内。 正文：1热处理变形的原因在生产实际中，热处理变形的表现形式多种多样，有体积和尺寸的增大和收缩变形，也有弯曲、歪扭、翘曲等变形，就其产生的根源来说, 可分为内应力造成的应力塑性变形和比容变化引起的体积变形两大类。 (1) 内应力塑性变形 热处理过程中加热冷却的不均匀和相变的不等时性, 都会产生内应力, 在一定塑性条件的配合下, 就会产生内应力塑性变形。在加热和冷却过程中, 零件的内外层加热和冷却速度不同造成各处温度不一致,致使热胀冷缩的程度不同, 这样产生的应力变形叫热应力塑性变形。在加热和冷却过程中, 零件的内部组织转变而发生的时间不同, 这样产生的应力变形叫组织应力变形塑性变形。 (2) 比容变形在热处理过程中, 各种相结构的组织比容不同,在相变时发生的体积和尺寸变化为比容变形。比容变形一般只与奥氏体中碳和金元素的含量、游离相碳化物、铁素体的多少、淬火前后组织比容变化差和残余奥氏体的多少和钢的
常用钢号热处理淬火回火温度对照表(生产经验) 常用钢号热处理淬火回火温度对照表，热处理工作十五年的经验总结，此为实际生产所用，可能与教科书太一样，生产经验，仅做参考。以下HB代表布氏硬度值，HRC代码洛氏硬度C标尺。 1.45# 淬火温度830℃ 水冷硬度要求 HB229-269 回火温度 570 硬度要求 HB197-235， 回火温度 620 2.40Cr 淬火温度850℃ 油冷硬度要求 HB260-300，回火温度 520 硬度要求 HB229-269， 回火温度 580 硬度要求 HB197-235，回火温度 640 3.35SiMn 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 HB260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 620 4.35CrMo 淬火温度870℃ 油(水)冷硬度要求 HB330-360，回火温度 360 硬度要求 H B260-300，回火温度 500 硬度要求 HB229-269，回火温度 560 硬度要求 HB197-235，回火温度 620 5.30Cr2Ni2Mo 淬火温度870℃ 油冷硬度要求 HB290-341，回火温度 560 硬度要求 HB2 60-300，回火温度 600 硬度要求 HB229-269，回火温度 640 6.34Cr2Ni2Mo 淬火温度870℃油硬度要求 HB290-341，回火温度 560硬度要求 HB260-300， 回火温度 600硬度要求 HB229-269，回火温度 640 7.34Cr2Ni3Mo 淬火温度870℃ 油冷硬度要求 HB330-360，回火温度 380 硬度要求 H B290-341，回火温度 560 硬度要求 HB260-300，回火温度 600 硬度要求 HB229-269，回火温度 640 8.34CrMo1A 淬火温度870℃油冷硬度要求 HB260-300，回火温度 590 硬度要求 HB22 9-269，回火温度 630 9.35CrMoSi 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB2 29-269，回火温度 640 10.38CrMoA1 淬火温度930℃ 油冷硬度要求 HB260-300，回火温度 600 硬度要求 HB 229-269，回火温度 690 11.40CrMnMo860℃油硬度要求 HB330-360，回火温度 480硬度要求 HB290-341，回火温度 520硬度 要求 HB260-300，回火温度 580硬度要求 HB229-269，回火温度 640
影响淬火热处理变形的原因 淬火是将钢件加热到临界温度以上,保温适当的时间,然后以大于临界冷却速度冷却,获得马氏体或贝氏体组织的热处理工艺,它是强化钢材的最重要的热处理方法。大量重要的机器零件及各类刀具、刃具、量具等都离不开淬火处理。需要淬火的工件,经过加热后,便放到一定的淬火介质中快速冷却。但冷却过快，工件的体积收缩及组织转变都很剧烈，从而不可避免地引起很大的内应力，容易造成工件变形及开裂。由于淬火变形影响因素非常复杂，导致变形控制十分棘手。而采用校直办法纠正变形或通过加大磨削加工余量，都会增加成本，因此研究钢件淬火热处理变形的影响因素，提出防止变形的措施是提高产品质量、延长零部件使用寿命、提高经济效益的重要课题。 零件热处理变形原因分析 1 热应力引起的变形 钢件在加热和冷却过程中,将发生热胀冷缩的体积变化以及因组织转变时新旧相比容差而产生的体积改变。零件加热到淬火温度时,屈服强度明显降低,塑性则大大提高。当应力超过屈服强度时,就会产生塑性变形,如果造成应力集中，并超过了材料的强度极限,就会使零件淬裂。导热性很差的高碳合金钢,如合金模具钢Cr12MoV、高速钢W18Cr4V之类的工具钢，淬火加热温度很高，如不采用多次预热和缓慢加热,不但会造成零件变形,而且会导致零件开裂而报废。此外,铸钢件和锻件毛坯,如果表层存在着一层脱碳层,由于表层和心部导热性能不同,在淬火加热较快时,也会产生热应力而引起变形。冷却时由于温差大,热应力是造成零件变形的主要原因。 2 组织应力引起的变形 体积的变化往往与加热和冷却有关,因为它和钢的膨胀系数相关。比容的变化导致零件尺寸和形状的变化。组织应力的产生起源于体积的收缩和膨胀，没有体积的膨胀,就没有组织转变的不等时性,也就没有组织应力引起的变形，导致热处理变形的内应力是热应力和组织应力共同作用形成的复合应力，热应力和组织应力综合作用的结果是不定的,可能因冷却条件及淬火温度的不同而产生不同情况，淬火应力是由急冷急热应力及由组织转变不同时所引起的应力综合构成的。 影响淬火热处理变形的主要因素 在实际生产中，影响淬火热处理变形的因素有很多,其中主要包括钢的原始组织、含碳量、零件尺寸和形状、淬火介质的选择、淬火工艺、钢的淬透性等。 1 钢中的含碳量对零件淬火热处理变形的影响 形成显微裂纹敏感度随马氏体中碳含量增高增大。当钢中碳含量大于1.4%时，形成显微裂纹敏感度反而减小。因为钢中碳含量大于 1.4%时马氏体的形态改变了，片变得厚而短，马氏体片之间的夹角变小，撞击机会和应力都有所减小。
