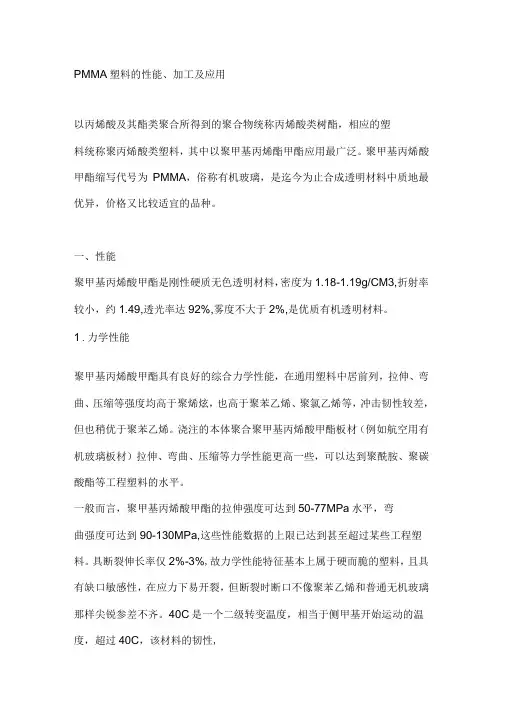

PMMA塑料的性能、加工及应用
以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。
一、性能
聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3，折射率较小，约1.49，透光率达92%，雾度不大于2%，是优质有机透明材料。
1.力学性能
聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。
一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。40℃是一个二级转
变温度，相当于侧甲基开始运动的温度，超过40℃,该材料的韧性，延展性有所改善。聚甲基丙烯酸甲酯表面硬度低，容易擦伤。
聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。
聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18MPa），维卡软化点约113℃。可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。聚甲基丙烯酸甲酯的热稳定性属于中等，优于聚氯乙烯和聚甲醛，但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃，其流动温度约为160℃，故尚有较宽的熔融加工温度范围。
聚甲基丙烯酸甲酯的热导率和比热容在塑料中都属于中等水平，分别为0.19W/CM.K和1464J/Kg.K
2.电性能
聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。甲酯基的极性并不太大，聚甲基丙烯酸甲酯仍具有良好的介电和电绝缘性能。值得指出的是，聚甲基丙烯酸甲酯乃至整个丙烯酸类塑料，都具有优异的抗电弧性，在电弧作用下，表面不会产生碳化的导电通路和电弧径迹现象。20℃是一个二级转变温度，相应于侧甲酯基开始运动的温度，低于20℃，侧甲酯基处于
冻结状态，材料的电性能比处于20℃以上时会有所提高。
3. 耐化学试剂及耐溶剂性
聚甲基丙烯酸甲酯可耐较稀的无机酸，但浓的无机酸可使它侵蚀，可耐碱类，但温热的氢氧化钠、氢氧化钾可使它浸蚀，可耐盐类和油脂类，耐脂肪烃类，不溶于水、甲醇、甘油等，但可吸收醇类溶胀，并产生应力开裂，不耐酮类、氯代烃和芳烃。它的溶解度参数约为18.8(J/CM3)1/2 ，在许多氯代烃和芳烃中可以溶解，如二氯乙烷、三氯乙烯、氯仿、甲苯等，乙酸乙烯和丙酮也可以使它溶解。
聚甲基丙烯酸甲酯对臭氧和二氧化硫等气体具有良好的抵抗能力。
4.耐侯性
聚甲基丙烯酸甲酯具有优异的耐大气老化性，其试样经4年自然老化试验，重量变化，拉伸强度、透光率略有下降，色泽略有泛黄，抗银纹性下降较明显，冲击强度还略有提高，其它物理性能几乎未变化。
5.燃烧性
聚甲基丙烯酸甲酯很容易燃烧，有限氧指数仅17.3。
二、聚甲基丙烯酸甲酯的加工
（一）工艺特性
1.聚甲基丙烯酸甲酯含有极性侧甲基，具有较明显的吸湿性，吸水率一般在0.3%-0.4%，成型前必须干燥，干燥条件是80℃-85℃下干燥4-5h 。
2.聚甲基丙烯酸甲酯在成型加工的温度范围内具有效明显的非牛顿
流体特性，熔融粘度随剪切速率增大会明显下降，熔体粘度对温度的变化也很敏感。因此，对于聚甲基丙烯酸甲酯的成型加工，提高成型压力和温度都可明显降低熔体粘度，取得较好的流动性。
3.聚甲基丙烯酸甲酯开始流动的温度约160℃，开始分解的温度高于270℃，具有较宽的加工温度区间。
4.聚甲基丙烯酸甲酯熔体粘度较高，冷却速率又较快，制品容易产生内应力，因此成型时对工艺条件控制要求严格，制品成型后也需要进行后处理。
5.聚甲基丙烯酸甲酯是无定形聚合物，收缩率及其变化范围都较小，一般约在0.5%-0.8%，有利于成型出尺寸精度较高的塑件。
6.聚甲基丙烯酸甲酯切削性能甚好，其型材可很容易地机加工为各种要求的尺寸。
（二）加工工艺
聚甲基丙烯酸甲酯可以采用浇铸、注塑、挤出、热成型等工艺。1.浇铸成型
浇铸成型用于成型有机玻璃板材、棒材等型材，即用本体聚合方法成型型材。浇铸成型后的制品需要进行后处理，后处理条件是60℃下保温2h，120℃下保温2h
2.注塑成型
注塑成型采用悬浮聚合所制得的颗粒料，成型在普通的柱塞式或螺杆式注塑机上进行。表1是聚甲基丙烯酸甲酯注塑成型的典型工艺条件。
表1聚甲基丙烯酸甲酯注塑工艺条件
工艺参数螺杆式注塑机柱塞式注塑机
料筒℃温度后部180-200 180-200
中部190-230
前部180-210 210-240
喷嘴温度℃180-210 210-240
模具温度℃40-80 40-80
注射压力MPa 80-120 80-130
保压压力MPa 40-60 40-60
螺杆转速rp.m-1 20-30
注塑制品也需要后处理消除内应力，处理在70-80℃热风循环干燥箱内进行，处理时间视制品厚度，一般均需4h左右。
3.挤出成型
聚甲基丙烯酸甲酯也可以采用挤出成型，用悬浮聚合生产的颗粒料制备有机玻璃板材、棒材、管材、片材等，但这样制备的型材，特别是板材，由于聚合物分子量小，力学性能、耐热性、耐溶剂性均不及浇注成型的型材，其优点是生产效率高，特别是对于管材和其它用浇注法时模具。难以制造的型材。挤出成型可采用单阶或双阶排气式挤出机，螺杆长径比一般在20-25。表2是挤出成型的典型工艺条件。表2聚甲基丙烯酸甲酯挤出成型工艺条件
工艺参数片材棒材
螺杆压缩比2 2
料筒℃温度后部150-180 150-180
中部170-200 170-200
前部170-230 170-200
挤出压力MPa 2．8-12．4 0．7-3．4
进料口温度℃50-80 50-80
口模温度℃180-200 170-190
4.热成型
热成型是将有机玻璃板材或片材制成各种尺寸形状制品的过程，将裁切成要求尺寸的坯料夹紧在模具框架上，加热使其软化，再加压使其贴紧模具型面，得到与型面相同的形状，经冷却定型后修整边缘即得制品。加压可采用抽真空牵伸或用对带有型面的凸模直接加压的方法。热成型温度可参照表3推荐的温度范围。采用快速真空低牵伸成型制品时，宜采用接近下限温度，成型形状复杂的深度牵伸制品时宜采用接近上限温度，一般情况下采用正常温度。
表3
下限温度上限温度正常温度冷却温度
149℃193℃177℃85℃
此外，型材也可采用车、铣、钻、裁等机械加工方法。
三、聚甲基丙烯酸甲酯的应用
聚甲基丙烯酸甲酯作为性能优异的透明材料广泛应用在以下各方面：1．灯具、照明器材，例如各种家用灯具、荧光灯罩、汽车尾灯、信号灯、路标。
2．光学玻璃，例如制造各种透镜、反射镜、棱镜、电视机荧屏、菲涅耳透镜、相机透光零。
3．制备各种仪器仪表表盘、罩壳、刻度盘。
4．制备光导纤维。
5．商品广告橱窗、广告牌。
6．飞机座舱玻璃、飞机和汽车的防弹玻璃（需带有中间夹层材料）。7．各种医用、军用、建筑用玻璃。
四、定向有机玻璃
聚甲基丙烯酸甲酯板材在玻璃化温度以上经定向拉伸，并在拉伸状态下冷却，可以得到分子链处于取向状态的板材，称为定向有机玻璃。定向有机玻璃比之非定向有机玻璃的性能有颇大改善。
（一）定向拉伸方法
将优质有机玻璃板材加热至105-110℃(稍高于Tg），迅速置于装有固定夹具和水冷却装置的拉伸设备，拉伸至要求的拉伸度后，停止拉伸并保持在拉力下冷却。对于圆形玻璃板，是沿径向多向均匀拉伸；对于方形玻璃板，是沿互相垂直的两个方向拉伸。经拉伸后的有机玻璃板材，分子链沿板材平面方向产生双轴取向并被冻结。
（二）定向有机玻璃性能
与未拉伸的有机玻璃板材相比，定向有机玻璃分子链由于变为有序的定向排列，拉伸强度、弯曲强度、抗银纹性、抗裂纹扩展性、模量、断裂伸长率皆提高，冲击强度亦提高。上述各力学性能改善与拉抻度有关，拉伸度增大，性能改善幅度增大，但当拉伸度超过50%-60%后，除冲击强度尚继续有所提高外，其它性能基本上不再变化。因此，一般应将拉伸度控制在60%左右，这时材料具有良好的综合性能。
PMMA V040成形方式：挤出流动性：一般性能特点：耐高温，耐磨性极佳 性质：非晶体聚合物，92%光线穿透率，热变性温度介于74°C~102°C间。 优点： 1、高光学透明性； 2、耐候性佳； 3、刚性佳； 4、易染色。 用途：灯罩、窗玻璃、标示牌、光学透镜、硬式隐形眼镜、汽车零件。 PMMA塑料的性能简介：聚甲基丙烯酸甲酯,PMMA又叫有机玻璃，压克力(亚加力)。顾名思义，因为其良好的光学透明性而著名。它不但具有很高的透光率（92％），而且机械强度高,重量轻,耐紫外线和户外老化优良的电性能等特点。PMMA的不足之处是表面硬度不够、耐热性差、冲击强度不高，尤其对缺口冲击敏感等。改性后的PMMA其性能变得更加优异。 PMMA V040物性表 资料由长城塑胶提供 T e L 1 3 6 8 6 6 5 8 5 1 7 供应PMMA 韩国LG IF850高流动性。适用于复杂的架子或面积大而薄的墙饰件。 供应PMMA 韩国LG IH830耐热级、机械强度及表面硬度最强。适用于尾灯和其他汽车零件。 供应PMMA 韩国LG IH830C型颜色区分：IH830C透明色；IH830C-CP4006（红色）；IH830C-CP2001（黄色） 供应PMMA 韩国LG HI-835MS 聚甲基丙烯酸甲酯 供应PMMA 韩国LG HI855H 聚甲基丙烯酸甲酯 供应PMMA 韩国LG HI533 聚甲基丙烯酸甲酯 供应PMMA 日本住友化学HT55X 耐冲击性 供应PMMA 日本住友化学HT50Y 注塑级 供应PMMA 日本住友化学MH 耐热性 供应PMMA 南通三菱丽阳MD001抗冲击 供应PMMA 南通三菱丽阳MF001 通用级高流动性 供应PMMA 南通三菱丽阳IRD-50抗冲击 供应PMMA 南通三菱丽阳IRD-70 抗冲击 供应PMMA 南通三菱丽阳IRH-50抗冲击 供应PMMA 南通三菱丽阳IRH-70抗冲击 供应PMMA 南通三菱丽阳TF8 板材导光板适用于小型、薄型的导光板 供应PMMA 南通三菱丽阳VH001通用级耐热级耐候性（耐气候性） 供应PMMA 南通三菱丽阳VH5导光板板材适用于大型、厚型的导光板 供应PMMA 南通三菱丽阳VRL-40 抗冲击 供应PMMA 台湾奇美CM-205 耐热级，耐热型射出级、能耐高温、热变形温度高达100°C、机械性强耐。 供应PMMA 台湾奇美CM-207 通用级，具有适当的流动性和耐热性
PMMA塑料的性能、加工及应用 以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。 一、性能 聚甲基丙烯酸甲酯是刚性硬质无色透明材料，密度为1.18-1.19g/CM3，折射率较小，约1.49，透光率达92%，雾度不大于2%，是优质有机透明材料。 1.力学性能 聚甲基丙烯酸甲酯具有良好的综合力学性能，在通用塑料中居前列，拉伸、弯曲、压缩等强度均高于聚烯烃，也高于聚苯乙烯、聚氯乙烯等，冲击韧性较差，但也稍优于聚苯乙烯。浇注的本体聚合聚甲基丙烯酸甲酯板材（例如航空用有机玻璃板材）拉伸、弯曲、压缩等力学性能更高一些，可以达到聚酰胺、聚碳酸酯等工程塑料的水平。 一般而言，聚甲基丙烯酸甲酯的拉伸强度可达到50-77MPa水平，弯曲强度可达到90-130MPa，这些性能数据的上限已达到甚至超过某些工程塑料。其断裂伸长率仅2%-3% ，故力学性能特征基本上属于硬而脆的塑料，且具有缺口敏感性，在应力下易开裂，但断裂时断口不像聚苯乙烯和普通无机玻璃那样尖锐参差不齐。40℃是一个二级转
变温度，相当于侧甲基开始运动的温度，超过40℃,该材料的韧性，延展性有所改善。聚甲基丙烯酸甲酯表面硬度低，容易擦伤。 聚甲基丙烯酸甲酯的强度与应力作用时间有关，随作用时间增加，强度下降。经拉伸取向后的聚甲基丙烯酸甲酯（定向有机玻璃）的力学性能有明显提高，缺口敏感性也得到改善。 聚甲基丙烯酸甲酯的耐热性并不高，它的玻璃化温度虽然达到104℃，但最高连续使用温度却随工作条件不同在65℃-95℃之间改变，热变形温度约为96℃（1.18MPa），维卡软化点约113℃。可以用单体与甲基丙烯酸丙烯酯或双酯基丙烯酸乙二醇酯共聚的方法提高耐热性。聚甲基丙烯酸甲酯的耐寒性也较差，脆化温度约9.2℃。聚甲基丙烯酸甲酯的热稳定性属于中等，优于聚氯乙烯和聚甲醛，但不及聚烯烃和聚苯乙烯，热分解温度略高于270℃，其流动温度约为160℃，故尚有较宽的熔融加工温度范围。 聚甲基丙烯酸甲酯的热导率和比热容在塑料中都属于中等水平，分别为0.19W/CM.K和1464J/Kg.K 2.电性能 聚甲基丙烯酸甲酯由于主链侧位含有极性的甲酯基，电性能不及聚烯烃和聚苯乙烯等非极性塑料。甲酯基的极性并不太大，聚甲基丙烯酸甲酯仍具有良好的介电和电绝缘性能。值得指出的是，聚甲基丙烯酸甲酯乃至整个丙烯酸类塑料，都具有优异的抗电弧性，在电弧作用下，表面不会产生碳化的导电通路和电弧径迹现象。20℃是一个二级转变温度，相应于侧甲酯基开始运动的温度，低于20℃，侧甲酯基处于
几种常用的材料： PMMA PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。 有机玻璃的性能 （1）材料 有机玻璃的化学名称叫聚甲基丙烯酸甲酯，是由甲基丙烯酸酯聚合成的高分子化合物。 （2）应用 有机玻璃应用广泛，不仅在商业、轻工、建筑、化工等方面。而且有机玻璃制作，在广告装潢、沙盘模型上应用十分广泛，如：标牌，广告牌，灯箱的面板和中英字母面板。 选材要取决于造型设计，什么样的造型，用什么样的有机玻璃、色彩、品种都要反复考试，使之达到最佳效果。有了好的造型设计，还要靠精心的加工制作，才能成为一件优美的工艺品。 （3）特点 表面光滑、色彩艳丽，比重小，强度较大，耐腐蚀，耐湿，耐晒，绝缘性能好，隔声性好。 （4）形状 可分管形材、棒形材、板形材三种。 （5）种类 可分四种。 有色透明有机玻璃：俗称彩板。透光柔和，用它制成的灯箱工艺品，使人感到舒适大方。有色的有机玻璃分：透明有色、半透明有色，不透明有色三种。磁有机玻璃光泽不如珠光有机玻璃鲜艳，质脆、易断、适于制作表盘、盒、医疗器械和人物、动物的造型材料。透明有机玻璃：透明度高，宜制灯具。用它制成的吊灯、玲珑剔透、晶莹澄澈。半透明有机玻璃类似磨砂玻璃，反光柔和，用它制成的工艺品，使人感到舒适大方。无色透明有机吊灯，玲珑剔透，晶莹澄澈。 珠光有机动性玻璃：是在一般有机玻璃加入珠光粉或荧光粉著称。这类有机玻璃色泽鲜艳，表面光洁度高，外形式经模具热压后，即使磨平抛光，仍保持模压花纹，形成独特的艺术效果。用它可制作人物、动物造型，商标、装饰品及宣传展览材料。 压花有机玻璃：分透明、半透明无色，质脆，易断，适于制作。 如果在生产有机玻璃时加入各种染色剂，就可以聚合成为彩色有机玻璃；如果加入荧光剂（如硫化锌），就可聚合成荧光有机玻璃；如果加入人造珍珠粉（如碱式碳酸铅），则可制得珠光有机玻璃。 有机玻璃的特性 （1）高度透明性。有机玻璃是目前最优良的高分子透明材料，透光率达到92%，比玻璃的秀透光度高。称为人造小太阳的太阳灯的灯管是石英做的，这是因为石英能完全透过紫外线。普通玻璃只能透过0.6%的紫外线，但有机玻璃却能透过73%。 （2）机械强度高。有机玻璃的相对分子量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸的抗冲击的能力比普通玻璃高7-18倍。有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。用钉子钉进这种有机玻璃，即使钉子穿透了，有机玻璃上也不产生裂纹。这种有机玻璃被子弹击穿后同样不会破成碎片。因此，拉伸处理的有机玻璃可
PMMA特性： 无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤。难着火，但是能缓慢燃烧，燃烧时易破碎，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜的味道。 1.透明性 2.PMMA的机械强度较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。因此，拉伸处理的有机玻璃可用作防弹玻璃，也用作军用飞机上的座舱盖。 3.PMMA的熔点较低，PMMA的熔点约130–140 °C (265–285 °F）比玻璃约1000度的高温低很多。 4.耐燃性：不自燃，自熄性 5.美观性：工艺精美，全字体呈镜面效果，底座无褶皱，无接缝，所有铆固件不外露。耐侯性：面板涂覆高浓度紫外线吸收剂，金属底座喷涂进口汽车漆压克力具有高透明度，可保长久耐侯，永不褪色，使用年限长达5～8年 6.节能性：透光性能好，相应减少光源产品，降低使用成本。 7.透光性：高达93%，透光极佳、光线柔和 8.合理性：合理性设计，防雨防潮；开启式结构，便于维修 9.耐久性：产品对内置光源具有良好的保护，延长光源产品使用寿命。 10.耐侯性：面板涂覆高浓度紫外线吸收剂，金属底座喷涂进口汽车漆压克力具有高透明度，可保长久耐侯，永不褪色，使用年限长达5～8年。 1.PMMA的密度比玻璃低：PMMA的密度大约在1150-1190 kg/m3，是玻璃（2400-2800 kg/m3）的一半； 2.PMMA的重量较轻：PMMA的密度为1.19g/cm3，同样大小的材料，其重量只有普通玻璃的一半，金属铝（属于轻金属）的43%。 3.PMMA的机械强度较高：有机玻璃的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。用钉子钉进这种有机玻璃，即使钉子穿透了，有机玻璃上也不产生裂纹。这种有机玻璃被子弹击穿后同样不会破成碎片。因此，拉伸处理的有机玻璃可用作防弹玻璃，也用作军用飞机上的座舱盖。 4.PMMA的熔点较低：PMMA的熔点约130–140 °C (265–285 °F）比玻璃约1000度的高温低很多。 5.PMMA的透光率较高 6.可见光：PMMA是目前最优良的高分子透明材料，透光率达到92%，比玻璃的透光度高[1]。 7.紫外光：石英能完全透过紫外线，但价格高昂，普通玻璃只能透过0.6%的紫外线，但PMMA 却能透过73%。PMMA不能滤除紫外线（UV）。紫外光会穿透PMMA，部份制造商[2]在PMMA 表面进行镀膜，以增加其滤除紫外光的效果和性质。另一方面，在照射紫外光的状况下，与聚碳酸酯相比，PMMA具有更佳的稳定性 8.红外线：PMMA允许小于2800nm波长的红外线通过。更长波长的IR，小于25,000nm时，基本上可被阻挡。存在特殊的有色PMMA，可以让特定波长IR透过，同时阻挡可见光，
Q/JL 浙江吉利控股集团有限公司企业标准 Q/JL J124003-2016 代替 Q/JL J124003-2010 聚甲基丙烯酸甲酯（PMMA）材料性能要求 <秘密级> 2016-10-30发布2016-11-16实施 浙江吉利控股集团有限公司发 布
前言 为确保聚甲基丙烯酸甲酯（PMMA）产品的质量，结合本企业实际情况制定本标准。 本标准代替Q/JL J124003-2010《聚甲基丙烯酸甲酯（PMMA）材料性能要求》，本标准与J124003-2010相比，除编辑性修改外主要技术变化如下： ——删除了熔融流动指数要求（见2010版表1）； ——删除了断裂伸长率要求（见2010版表1）； ——删除了缺口冲击强度要求（见2010版表1）； ——新增了冲击强度要求（见2016版表1）； ——修改了耐光老化试验方法（见4.10）； ——修改了燃烧性试验方法（见4.11）。 本标准由浙江吉利控股集团有限公司提出。 本标准由浙江吉利汽车研究院有限公司NVH及环保性能开发部负责起草。 本标准主要起草人: 李 萌。 本标准于2016年10月30日发布，2016年11月16日实施。 本标准所代替标准的历次版本发布情况为： ——Q/JL J124003-2010（2010年7月第一次修订）； ——Q/JLY J711072-2008（2008年7月10日首次发布）。
聚甲基丙烯酸甲酯（PMMA）材料性能要求 1 范围 本标准规定了汽车用聚甲基丙烯酸甲酯材料（以下简称PMMA材料）的性能要求和试验方法。 本标准适用于汽车用PMMA材料的性能检验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1033.1 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1040.2 塑料 拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件 GB/T 1043.1 塑料 简支梁冲击性能的测定 第1部分：非仪器化冲击试验 GB/T 1633 热塑性塑料维卡软化温度（VST）的测定 GB/T 2410 透明塑料透光率和雾度的测定 GB/T 7141 塑料热老化试验方法 GB/T 9341 塑料 弯曲性能的测定 Q/JLY J7110279B-2014 汽车内外饰非金属件耐光老化试验规范 Q/JLY J7110335A-2011① 汽车非金属材料阻燃性限值要求及试验方法 3 材料性能要求 3.1 原料外观 塑料原材料外观应为均匀颗粒，无机械杂质。 3.2 材料性能 PMMA材料性能要求如表1。 表1 PMMA材料性能要求 序号 试验项目 PMMA材料性能要求 试验方法 1 密度，g/cm3 1.17-1.20 4.2 2 拉伸强度，MPa ≥60 4.3 3 冲击强度，kJ/m2≥1 4 4.4 4 弯曲强度，MPa ≥90 4.5 1
PMMA是什么材料？什么是pmma?pmma材料的性能 什么是PMMA? PMMA 的化学名称叫聚甲基丙烯酸甲酯，常见产品为：亚克力，亚加力，压克力 (都是英文 acrylic 的中文叫法)，翻译过来其实就是有机玻璃！聚甲基丙烯酸甲酯（PMMA）具有极为优越的光学性能，是一种高度透明的热塑性塑料，获得了广泛的应用，PMMA的产品有板、管、棒、模塑料等各种品种，主要应用于航空、无线电、仪器、仪表、医疗器材、 装饰、指示、广告等方面。 由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。超级透明PMMA材料主要用于手机保护屏,该产品分为有硬化涂层,没有硬化涂层两种.其特点是透光率极好,没有杂质,静电保护膜,表面硬化厚后硬度可达5-6H以上，目前特别推荐用于硬 化处理的PMMA材料,国内称为"生板"。 pmma材料的性能简介： 一、聚甲基丙烯酸甲酯的主要性能： 聚甲基丙烯酸甲酯（PMMA）无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤。难着火，但能缓慢燃烧，离火后仍能继续燃烧，燃烧时易碎裂，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜臭味。 1．透明性：PMMA是无定形高聚物，其内部分子的排列方式不致干扰进入它的光线在各个部分通过时的速度，因而能使光线都以相同速度前进（即均一的折光指数），根本不会使光线四面分散互相干扰。所以PMMA具有优良的光学性能，高度的透光率（90～92%，和波长有关）。表面极光滑的片或棒材，在弯曲到一定限度内也能将从一端射入的光线全部在其内部反射前进，最后从另一端射出，就好象水在管子里流过一样（一定的弯曲度是指弯曲后的位置和原来位置所成的角度，不能超过42°；弯曲呈弧形时，弧形半径必须大于棒直径或片材厚度的3倍）。但当其表面某部分磨毛时，光线就可从这里逸出而显示出光亮。可以利用这种特性来制造边缘发光装置、外科医疗器具等。 2．机械性能：PMMA的机械强度比普通玻璃高10倍以上，但和其它塑料相比强度只能
PMMA PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。 有机玻璃的性能 （1）材料 有机玻璃的化学名称叫聚甲基丙烯酸甲酯，是由甲基丙烯酸酯聚合成的高分子化合物。 （2）应用 有机玻璃应用广泛，不仅在商业、轻工、建筑、化工等方面。而且有机玻璃制作，在广告装潢、沙盘模型上应用十分广泛，如：标牌，广告牌，灯箱的面板和中英字母面板。 选材要取决于造型设计，什么样的造型，用什么样的有机玻璃、色彩、品种都要反复考试，使之达到最佳效果。有了好的造型设计，还要靠精心的加工制作，才能成为一件优美的工艺品。 （3）特点 表面光滑、色彩艳丽，比重小，强度较大，耐腐蚀，耐湿，耐晒，绝缘性能好，隔声性好。 （4）形状 可分管形材、棒形材、板形材三种。 （5）种类 可分四种。 有色透明有机玻璃：俗称彩板。透光柔和，用它制成的灯箱工艺品，使人感到舒适大方。有色的有机玻璃分：透明有色、半透明有色，不透明有色三种。磁有机玻璃光泽不如珠光有机玻璃鲜艳，质脆、易断、适于制作表盘、盒、医疗器械和人物、动物的造型材料。透明有机玻璃：透明度高，宜制灯具。用它制成的吊灯、玲珑剔透、晶莹澄澈。半透明有机玻璃类似磨砂玻璃，反光柔和，用它制成的工艺品，使人感到舒适大方。无色透明有机吊灯，玲珑剔透，晶莹澄澈。 珠光有机动性玻璃：是在一般有机玻璃加入珠光粉或荧光粉著称。这类有机玻璃色泽鲜艳，表面光洁度高，外形式经模具热压后，即使磨平抛光，仍保持模压花纹，形成独特的艺术效果。用它可制作人物、动物造型，商标、装饰品及宣传展览材料。 压花有机玻璃：分透明、半透明无色，质脆，易断，适于制作。 如果在生产有机玻璃时加入各种染色剂，就可以聚合成为彩色有机玻璃；如果加入荧光剂（如硫化锌），就可聚合成荧光有机玻璃；如果加入人造珍珠粉（如碱式碳酸铅），则可制得珠光有机玻璃。 有机玻璃的特性 （1）高度透明性。有机玻璃是目前最优良的高分子透明材料，透光率达到92%，比玻璃的秀透光度高。称为人造小太阳的太阳灯的灯管是石英做的，这是因为石英能完全透过紫外线。普通玻璃只能透过0.6%的紫外线，但有机玻璃却能透过73%。 （2）机械强度高。有机玻璃的相对分子量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸的抗冲击的能力比普通玻璃高7-18倍。有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。用钉子钉进这种有机玻璃，即使钉子穿透了，有机玻璃上也不产生裂纹。这种有机玻璃被子弹击穿后同样不会破成碎片。因此，拉伸处理的有机玻璃可用作防弹玻璃，也用作军用飞机上的座舱盖。
PMMA材料 有机玻璃是一种通俗的名称，从这个名称看，你未必能知道它是一种什么样的物质，也无从知道它是由什么元素组成的。这种高分子透明材料的化学名称叫聚甲基丙烯酸甲酯，英文简称PMMA，是由甲基丙烯酸甲酯聚合而成的。 PMMA 材料简介 PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中性质最优异的。 PMMA材料性能 有机玻璃的化学名称叫聚甲基丙烯酸甲酯，是由甲基丙烯酸酯聚合成的高分子化合物。 PMMA材料的应用 有机玻璃应用广泛，不仅在商业、轻工、建筑、化工等方面。而且有机玻璃制作，在广告装潢、沙盘模型上应用十分广泛，如：标牌，广告牌，灯箱的面板和中英字母面板。 选材要取决于造型设计，什么样的造型，用什么样的有机玻璃、色彩、品种都要反复测试，使之达到最佳效果。有了好的造型设计，还要靠精心的加工制作，才能成为一件优美的
工艺品。 PMMA材料的特点 表面光滑、色彩艳丽，比重小，强度较大，耐腐蚀，耐湿，耐晒，绝缘性能好，隔声性好。可分管形材、棒形材、板形材三种。 PMMA材料的种类 无色透明有机玻璃是最常见、使用量最大的有机玻璃材料。 有色透明有机玻璃：俗称彩板。透光柔和，用它制成的灯箱、工艺品，使人感到舒适大方。 玻璃分：透明有色、半透明有色，不透明有色三种。磁有机玻璃光泽不如珠光有机玻璃鲜艳，质脆、易断、适于制作表盘、盒、医疗器械和人物、动物的造型材料。透明有机玻璃：透明度高，宜制灯具。用它制成的吊灯、玲珑剔透、晶莹澄澈。半透明有机玻璃类似磨砂玻璃，反光柔和，用它制成的工艺品，使人感到舒适大方。无色透明有机吊灯，玲珑剔透，晶莹澄澈。 珠光有机玻璃：是在一般有机玻璃加入珠光粉或荧光粉著成。这类有机玻璃色泽鲜艳，表面光洁度高，外形式经模具热压后，即使磨平抛光，仍保持模压花纹，形成独物的艺术效
聚甲基丙烯酸甲酯(PMMA) 聚甲基丙烯酸甲酯，以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酸甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质地最优异，价格又比较适宜的品种。应用方面：PMMA溶于有机溶剂，如苯酚，苯甲醚等，通过旋涂可以形成良好的薄膜，具有良好的介电性能，可以作为有机场效应管（OFET）亦称有机薄膜晶体管（OTFT）的介质层。 PMMA树脂是无毒环保的材料，可用于生产餐具，卫生洁具等，具有良好的化学稳定性、和耐候性。 PMMA树脂在破碎时不易产生尖锐的碎片，美国、日本等国家和地区已在法律中作出强制性规定，中小学及幼儿园建筑用玻璃必须采用PMMA树脂。全国各地加快了城市建设步伐，街头标志、广告灯箱和电话亭等大量出现，其中所用材料中有相当一部分是PMMA 树脂。北京奥运工程的户外彩色建材也大量使用了绿色环保的PMMA树脂。 中文名 聚甲基丙烯酸甲酯 英文名 PMMA 别称 有机玻璃 化学式 -[CH2C(CH3)(COOCH3)]n- 分子量 20000-23000 CAS登录号 9011-14-7 水溶性 好 密度 1.2 外观 美观，光透过率好
目录 1名称 2安全术语 3风险术语 4性能 5历史 6用途 7物性表 8工艺特性 9原料特性 10成型重点 11加工工艺 12应用 13PMMA 1名称 中文别名：2-甲基-2-丙烯酸甲酯的均聚物;聚丙烯酸酯塑料;溶胶;有机玻璃;有机玻璃(杜邦公司聚甲基丙烯酸甲酯的商品名);有机玻璃板材;平均分子量（GPC法）： ~350000 .TG(DSC)122;牙托
塑料中常用透明原料(PMMA, PC, PET)的特性及注塑工艺 由于塑料具有重量轻、韧性好、成型易。成本低等优点，因此在现代工业和日用产品中，越来越多用塑料代替玻璃，特别应用于光学仪器和包装工业方面，发展尤为迅速。但是由于要求其透明性要好，耐磨件要高，抗冲击韧件要好，因此对塑料的成份，注塑整个过程的工艺，设备，模具等，都要作出大量工作，以保证这些用于代替玻璃的塑料（以下简称透明塑料），表面质量良好，从而达到使用的要求。 目前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯（即俗称亚加力或有机玻璃，代号PMMA）、聚碳酸酯（代号PC）、聚对苯二甲酸乙二醇脂（代号PET）、透明尼龙。AS（丙烯睛一苯乙烯共聚物）、聚砜（代号PSF）等，其中我们接触得最多的是PMMA、PC和PET三种塑料，由于篇幅有限，下面就以这三种塑料为例，讨论透明塑料的特性和注塑工艺。 一、透明塑料的性能 透明塑料首先必须有高透明度，其次要有一定的强度和耐磨性，能抗冲击，耐热性要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表l，比较一下 PMMA、PC和PET的性能。 表1：透明塑料性能比较 注：（1）因品种繁多，这只是取平均值，实际不同品种数据有异。 （2）PET数据（机械方面）为经拉伸后的数据。
从表1数据可知PC是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用PMMA为主，（对一般要求的制品），而PET由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。 二、透明塑料注塑过程中应注意的共同问题 透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格，不能有任何斑纹、气孔、泛白、雾晕、黑点、变色、光泽不佳等缺陷，因而在整个注塑过程对原料、设备、模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往要在较高温度、注射压力、注射速度等工艺参数作细微调整，使注塑料时既能充满模，又不会产生内应力而引起产品变形和开裂。 下面就其在原料准备、对设备和模具要求、注塑工艺和产品的原料处理几方面，谈谈应注意的事项。 （一）原料的准备与干燥由于在塑料中含有任何一点杂质，都可能影响产品的透明度，因此和储存、运输、加料过程中，必须注意密封，保证原料干净。特别是原料中含有水分，加热后会引起原料变质，所以一定要干燥，并在注塑时，加料必须使用干燥料斗。还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。其干燥工艺如表2， 表2，透明塑料的干燥工艺： （二）机筒、螺杆及其附件的清洁 为防止原料污染和在螺杆及附件凹陷处存有旧料或杂质，特别热稳定性差的树脂存在，因此在使用前、停机后都应用螺杆清洗剂清洗干净各件，使其不得粘有杂质，当没有螺杆清洗剂时，可用PE、PS等树脂清洗螺杆。当临时停机时，为防止原料在高温下停留时间长，引起解降，应将干燥机和机筒温度降低，如 PC、PMMA等机筒温度都要降至 160℃以下。（料斗温度对于 PC应降至100℃以下）
深圳市震雄达科技有限公司 SHENZHEN ZHENXIONGDA TECHNOLOGY CO.,LTD. 地址：深圳市龙华同富裕二期龙泉科技园A区C栋2楼 网址：https://www.doczj.com/doc/317994622.html, PMMA及PC片材特性简介 化学名称Poly聚甲基丙烯酸甲酯，是由甲丙烯酸甲酯单体MMA聚合而成。简称PMMA，俗称亚克力、亚加力。PMMA是一种热塑性塑料，密度1.19-1.20，有极高的透明度，透射率高达91%-93%可透过可见光99%，紫外光72%，重量轻，抗碎裂性能为普通硅玻璃的12-18倍，机械强度和韧性大于普通玻璃10倍以上，硬度末加处理前2H以上，经表面强化后表面硬度可达5H以上，抗划伤，具有突出的耐候性和耐老性，在低温(-50-60℃)和较高温度(100℃以下)冲击强度不变，有良好的电绝缘性能，可耐电弧，化学性能稳定，能耐一般的化学腐蚀。PMMA 材料常见厚度0.5、0.65、0.8、1.0、1.2、1.5、2.0、3.0MM,材质颜色除透明外还有其它颜色可选择,板材表面可做镀膜处理，可镀NI、CR、AL等，透光率则 可根据客户指定。 PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。经过表面处理的PC材料其表面硬度已大大改善，改善后的PC表面其铅笔硬度一般在2H左右。PC片材常见厚度为0.12、0.18、0.25、0.38、0.5、0.65、0.8、1.0等。PC 片材表面也因适应各种场合的应用，而出现哑光雾面、透明砂面、如美国GE 的HP12、HP40、HP60、8A35、8B35等。 近来，市面上又出现了复合片材，顾名思义，这种材料为PMMA和PC两种片材复合在一起，兼合以上两种片材优点，其表面硬度可达亚克力加硬后的表面硬度，又具有PC片材的韧性，能耐受更大强度的冲击。 亚克力和PC片材制品因其开发周期短，无需制作模具成型，适应小批量生产，制作产品外形尺寸变化灵活，亦可实现台阶、装配卡口、听筒孔位、美观线等部位加工成型。PC材料经过处理后，表面可做成如CD纹、发丝纹、拉丝纹等各种纹饰。 PMMA和PC材料因其优异的透光性、抗冲击性、适印性和良好可加工性，现已被广泛应用于各种高档数码产品视窗保护镜片、超薄按键、表面装饰件等。
什么是pmma pmma材料的性能 什么是PMMA? PMMA 的化学名称叫聚甲基丙烯酸甲酯，常见产品为：亚克力，亚加力，压克力 (都是英文 acrylic 的中文叫法)，翻译过来其实就是有机玻璃！聚甲基丙烯酸甲酯（PMMA）具有极为优越的光学性能，是一种高度透明的热塑性塑料，获得了广泛的应用，PMMA的产品有板、管、棒、模塑料等各种品种，主要应用于航空、无线电、仪器、仪表、医疗器材、装饰、指示、广告等方面。 由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。超级透明PMMA材料主要用于手机保护屏,该产品分为有硬化涂层,没有硬化涂层两种.其特点是透光率极好,没有杂质,静电保护膜,表面硬化厚后硬度可达5-6H以上，目前特别推荐用于硬化处理的PMMA材料,国内称为"生板"。 pmma材料的性能简介： 一、聚甲基丙烯酸甲酯的主要性能： 聚甲基丙烯酸甲酯（PMMA）无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤。难着火，但能缓慢燃烧，离火后仍能继续燃烧，燃烧时易碎裂，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜臭味。 1．透明性：PMMA是无定形高聚物，其内部分子的排列方式不致干扰进入它的光线在各个部分通过时的速度，因而能使光线都以相同速度前进（即均一的折光指数），根本不会使光线四面分散互相干扰。所以PMMA具有优良的光学性能，高度的透光率（90～92%，和波长有关）。表面极光滑的片或棒材，在弯曲到一定限度内也能将从一端射入的光线全部在其内部反射前进，最后从另一端射出，就好象水在管子里流过一样（一定的弯曲度是指弯曲后的位置和原来位置所成的角度，不能超过42°；弯曲呈弧形时，弧形半径必须大于棒直径或片材厚度的3倍）。但当其表面某部分磨毛时，光线就可从这里逸出而显示出光亮。可以利用这种特性来制造边缘发光装置、外科医疗器具等。 2．机械性能：PMMA的机械强度比普通玻璃高10倍以上，但和其它塑料相比强度只能算中等。它的缺点是质轻脆、易开裂（或出现银纹）、表面硬度低，容易擦伤而失去光泽；耐磨性较差，其彼此之间的静摩擦系数是0.8，对钢的动摩擦系数是0.45～0.50，所以容易擦伤磨毛。 3．电性能：PMMA的电性能是良好的，特别是在低频率工作条件下。然而其某些电性能是独特的：介电损耗角正切值随频率的升高而降低。温度和频率对介电常数有影响，而气候和湿度对电性能的影响不大。但电性能比PE、PS等差。 4．热性能：PMMA的耐热性不够好，使用温度仅80℃。可通过其单体与双酯基丙烯酸乙二醇酯或甲基丙烯酸丙烯酯等共聚、交联，以提高耐热性。PMMA的比热比大多数热塑性塑料都低，有利于它快速受热塑化。另外它还具有一定的耐寒性，在低温-50～-60℃下，冲击强度变化很小。 5．化学性能；PMMA具有一定的耐化学腐蚀能力，但随温度升高而减弱。对气体的耐化学腐蚀能力较强，长期和臭氧、二氧化硫接触，未出现被腐蚀情况；氯气能腐蚀其表面。能
PMMA 的化学名称叫聚甲基丙烯酸甲酯，常见产品为：亚克力，亚加力，压克力(都是英文acrylic 的中文叫法)，翻译过来其实就是有机玻璃！聚甲基丙烯酸甲酯（PMMA）具有极为优越的光学性能，是一种高度透明的热塑性塑料，获得了广泛的应用，PMMA的产品有板、管、棒、模塑料等各种品种，主要应用于航空、无线电、仪器、仪表、医疗器材、装饰、指示、广告等方面。 由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。超级透明PMMA材料主要用于手机保护屏,该产品分为有硬化涂层,没有硬化涂层两种.其特点是透光率极好,没有杂质,静电保护膜,表面硬化厚后硬度可达5-6H以上，目前特别推荐用于硬化处理的PMMA材料,国内称为"生板"。 pmma材料的性能简介： 一、聚甲基丙烯酸甲酯的主要性能： 聚甲基丙烯酸甲酯（PMMA）无色透明的玻璃状物，比重1.19，表面硬度较低，容易被硬物划伤。难着火，但能缓慢燃烧，离火后仍能继续燃烧，燃烧时易碎裂，熔融滴落，火焰明亮，底部蓝色，顶端白色，发出强烈花果臭和腐烂的蔬菜臭味。 1．透明性：PMMA是无定形高聚物，其内部分子的排列方式不致干扰进入它的光线在各个部分通过时的速度，因而能使光线都以相同速度前进（即均一的折光指数），根本不会使光线四面分散互相干扰。所以PMMA具有优良的光学性能，高度的透光率（90～92%，和波长有关）。表面极光滑的片或棒材，在弯曲到一定限度内也能将从一端射入的光线全部在其内部反射前进，最后从另一端射出，就好象水在管子里流过一样（一定的弯曲度是指弯曲后的位置和原来位置所成的角度，不能超过42°；弯曲呈弧形时，弧形半径必须大于棒直径或片材厚度的3倍）。但当其表面某部分磨毛时，光线就可从这里逸出而显示出光亮。可以利用这种特性来制造边缘发光装置、外科医疗器具等。 2．机械性能：PMMA的机械强度比普通玻璃高10倍以上，但和其它塑料相比强度只能算中等。它的缺点是质轻脆、易开裂（或出现银纹）、表面硬度低，容易擦伤而失去光泽；耐磨性较差，其彼此之间的静摩擦系数是0.8，对钢的动摩擦系数是0.45～0.50，所以容易擦伤磨毛。 3．电性能：PMMA的电性能是良好的，特别是在低频率工作条件下。然而其某些电性能是独特的：介电损耗角正切值随频率的升高而降低。温度和频率对介电常数有影响，而气候和湿度对电性能的影响不大。但电性能比PE、PS等差。 4．热性能：PMMA的耐热性不够好，使用温度仅80℃。可通过其单体与双酯基丙烯酸乙二醇酯或甲基丙烯酸丙烯酯等共聚、交联，以提高耐热性。PMMA的比热比大多数热塑性塑料都低，有利于它快速受热塑化。另外它还具有一定的耐寒性，在低温-50～-60℃下，冲击强度变化很小。 5．化学性能；PMMA具有一定的耐化学腐蚀能力，但随温度升高而减弱。对气体的耐化学腐蚀能力较强，长期和臭氧、二氧化硫接触，未出现被腐蚀情况；氯气能腐蚀其表面。能溶解于乙酸乙酯或丁酯、冰醋酸、氯仿和苯等中；能吸附各种醇类有机化合物，使体积膨胀，表面粗糙发毛，但不溶于脂肪族化合物中。 6．耐气候性：具有优良的耐候性，在热带气候下暴晒多年透明度和色泽变化很少。
p c和p m m a的区别是什 么材料特性 The Standardization Office was revised on the afternoon of December 13, 2020
聚碳酸酯(PC)聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下: 1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄. 2. PC料耐冲击性是塑料中最好的. 3. 成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高. 4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂. 5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显著. 聚碳酸酯(PC)的成型工艺了解: 1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下. 干燥条件:温度110-120℃,时间8-12小时. 2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂. 3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-26 0℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则. 4. 模具的设计要求较高: 模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬. 5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良(困气)而使产品烧焦. 6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力. 7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温. 聚甲基丙烯酸酯(PMMA) 聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”(Acrylis),属非结晶性塑料.其主要性质如下: 1. 透明度高,质轻不易变形,良好导旋光性. 2. PMMA难着火,能缓慢燃烧. 3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃(三氧乙烷可做粘合剂). 4. 容易成型,尺寸稳定. 5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高. PMMA成型工艺了解 1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低. 2. 原料充分干燥 干燥不充分会发生银丝,气泡现象. 干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮. 3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩. 4.注射速度 注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等. 5.料温
聚碳酸酯(PC)聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下: 1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄. 2. PC料耐冲击性是塑料中最好的. 3. 成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高. 4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂. 5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显著. 聚碳酸酯(PC)的成型工艺了解: 1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.0 2%以下. 干燥条件:温度110-120℃,时间8-12小时. 2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂. 3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-26 0℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则. 4. 模具的设计要求较高: 模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬. 5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良(困气)而使产品烧焦. 6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力. 7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温. 聚甲基丙烯酸酯(PMMA) 聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”(Acrylis),属非结晶性塑料.其主要性质如下: 1. 透明度高,质轻不易变形,良好导旋光性. 2. PMMA难着火,能缓慢燃烧. 3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃(三氧乙烷可做粘合剂). 4. 容易成型,尺寸稳定. 5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高. PMMA成型工艺了解 1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低. 2. 原料充分干燥 干燥不充分会发生银丝,气泡现象. 干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮. 3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩. 4.注射速度 注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等. 5.料温 流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝
塑胶PC与pmma对比 1、物性：PC比PMMA有着更好的韧性和冲击强度，PMMA为脆性材料。 2、耐温性：PC比PMMA的耐温性好，PC的TG达到120°，PMMA只有85°。 3、耐磨性：PC比PMMA的耐磨性好，但表面耐刮花远比不上PMMA，所以耐刮花的高光ABS料里面都添加了PMMA做合金改性。 4、防火度：PC比PMMA的防火度好，也就是阻燃性好，普通的PC可以到防火V2。 5、透光性：PMMA比PC的透光性能好很多，PMMA透光率达到92~93%，是所以透明料里面最好的，所以经常用多导光板和医疗器材，PC只有86~89%。 6、耐候性：PMMA的耐候性极佳，经常用做户外用品，PC用做户外用品要添加UV剂和抗氧化剂。 1、PC塑胶：PC塑胶原料通称聚碳酸酯，聚碳酸酯英文名称为Polycarbonate，简称PC，它是一类分子链中含有碳酸酯结构的高分子化合物及以它为基础而制得的各种材料的总称。按分子结构中所带酯基不同可以分为脂肪族、脂环族、芳香族和脂肪－芳香族等几大类。并以双酚A型聚碳酸脂为最重要，分子量通常为3－10万。在无特别说明情况下，通常所说的聚碳酸脂都指双酚A型聚碳酸酯及其改性品种。由于其优良的机械性能，俗称防弹胶。
2、PC塑胶应用：玻璃装配业、汽车工业和电子、电器工业，其次还有工业机械零件、光盘、包装、计算机等办公室设备、医疗及保健、薄膜、休闲和防护器材等。 3、PMMA塑胶：聚甲基丙烯酸甲酯（Polymethylmethacrylate，简称PMMA，英文Acrylic），又称做压克力或有机玻璃，在香港多称做阿加力胶，具有高透明度，低价格，易于机械加工等优点，是平常经常使用的玻璃替代材料。聚甲基丙烯酸甲酯的单体为甲基丙烯酸甲酯（MMA，压克力单体）。透明度优良，有突出的耐老化性；它的比重不到普通玻璃的一半，抗碎裂能力却高出几倍；它有良好的绝缘性和机械强度；对酸、碱、盐有较强的耐腐蚀性能；且又易加工；可进行粘接、锯、刨、钻、刻、磨、丝网印刷、喷砂等手工和机械加工，加热后可弯曲压模成各种压克力制品。 4、PMMA塑胶应用：汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器），电子产品的按键(特别是透明的）。日用消费品（饮料杯、文具等）。
