最新电功率知识点梳理及经典练习(超详细)(word)

最新电功率知识点梳理及经典练习(超详细)（word）

一、电功率选择题

1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（）

A. 开关旋至“1”档，开启化霜功能

B. 开启防雾功能，电路总电阻为5Ω

C. 化霜与防雾电路的总功率之差为15W

D. 从防雾到除露，电路总电流变化1A 【答案】 C

【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合

题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：

=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为

化霜功能，电路的总电阻是：，电路的总电流是：

=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。

故答案为：C

【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.

2．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）

A. 电源电压为7V

B. R1的阻值为20Ω

C. 电路消耗的最小功率为1.2W

D. 滑片P在b端时，10秒内R1产生的热量为12J

【答案】 C

【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，

当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流

I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据串联电路的电压特点，应用欧姆定律求出R1的阻值和电源电压；滑动变阻器滑片P在b端时，此时电路中的电阻值最大，利用P=UI可求得最小功率，此时，根据串联电路的电压特点可求得R1两端电压，再利用Q=W=UIt可求得R1产生的热量.

3．小明对教室中一些物理量的估测，合理的是（）

A. 黑板擦受到的重力约为100N

B. 课桌的高度约为80cm

C. 教室内一盏日光灯的功率约为1000W

D. 教室内感觉比较舒适的温度约为37℃【答案】 B

【解析】【解答】解：

A、黑板擦受到的重力约为1N，所以A不符合实际情况；

B、课桌的高度约为80cm，所以B符合实际情况；

C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；

D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．

故选B．

【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．

4．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）

A. 通过L1的电流大于通过L2的电流

B. L1两端电压大于L2两端电压

C. L1的电阻小于L2的电阻

D. L1的电功率等于L2的电功率

【答案】B

【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；

（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，

由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．

故选B．

【分析】（1）串联电路中，电流处处相等；

（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．

5．如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）

A. P2=5.4W

B. U=12V

C. U1=6V

D. R2=20Ω

【答案】A

【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生

变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律

可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功

率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝

2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则

＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝

× ×0.6A＝0.1A，图4中，电路中的电流：I3＝

× ×0.6A＝0.15A，因图4和图3相比较R3的功率

增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝

6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝

+ + ＝5.4W，A符合题意。

故答案为：A。

【分析】（1）当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，R2与R3的最大阻值串联，电压表V1测R2两端的电压，电压表V2测电源两端的电压，电流表A1测电路中的电流；再将滑片滑至最左端时，R2与R3的最大阻值串联，电压表V1、V2均测R2两端的电压，电流表A1测电路中的电流，据此可知示数变化的电表为V2，并得出R2两端的电压，根据串联电路的电压特点求出R3两端的电压，根据串联电路的电流特点和欧姆定律表示出两电阻的阻值之比；

（2）当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，根据电阻的串联和

P=表示出电路中的总功率P1；当所有开关闭合，滑动变阻器的滑片在最左端时，R1与R2并联，电流表A2测干路电流，电流表A1测R2支路的电流，根据并联电路的特点和电功率公式表示出电路的总功率P2，利用P1：P2=2：15得出等式即可求出R1与R2的阻值关系；利用并联电路的电流特点结合两只电流表示数相差0.3A即可得出电源的电压和R2的阻值关系；当开关S1和S3闭合、S2断开时，R1与R3串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表A2测电路中的电流，根据串联电路的特点和欧姆定律求出滑片位于最右端和中点时电路中的电流，利用P=I2R结合R3的功率变化即可求出R3的阻值，进一步求出R1和R2的阻值以及电源的电压，利用欧姆定律求出U1的大小，最后根

据并联电路的特点和P=求出P2的大小.

6．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是

A. 3：4

B. 4：3

C. 7：3

D. 4：7

【答案】A

【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了

0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：

，

故答案为：A。

【分析】结合电路图，理清开关通断时电路的连接方式及电表的测量对象，利用并联电路的电压关系、电功的计算公式求解即可.

7．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。下列说法正确的是（）

A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法

B. 右侧电阻丝的阻值比左侧小

C. 通过右侧电阻丝的电流比左侧小

D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系

【答案】D

【解析】【解答】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；

B．右侧电阻丝的阻值比左侧大，B不符合题意；

C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；

D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t 相同时R越大Q就越大；C．串联电路中的电流处处相等.

故答案为：D。

8．小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（）

A. 他家在这段时间内消耗的电能为903kw·h

B. 电能表是测量电功率的仪表

C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转

D. 这个电能表的额定功率为2200W

【答案】 C

【解析】【解答】A.根据电能表窗口示数差计算消耗的电能为8633.5kw.h-8543.2kw.h=90.3kw.h，A不符合题意；

B.电能表是测量电功的仪表，B不符合题意；

C.电热水器消耗的电能为，电能表实际转数为

， C符合题意；

D.电能表的最大电功率为， D不符合题意。

故答案为：C.

【分析】电能表是测量电功的仪表，利用电功率和时间可以计算消耗的电能，根据电压和电流可以计算电功率。

9．如图的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（）

A. 开关闭合前，电压表和电流表均无示数

B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小

C. 开关闭合后，滑片P向右移动的过程中，R的功率变大

D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小

【答案】 B

【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；

滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，

由I= 可知，电路中的电流变小；

根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；

定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；

由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。

故答案为：B

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的

电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.

10．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）

A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系

B. 通过电阻R1和R2的电流相等

C. 通电一段时间后，右边U形管内液面的高度差比左边小

D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的

【答案】C

【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；

B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；

C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；

D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．

故选C．

【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；

B、根据串、并联电路的电流大小关系分析判断

C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；

D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．

11．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）

A. 电压表V的示数不变

B. 电流表A的示数变大

C. 小灯泡的亮度变暗

D. 电路的总功率变大

【答案】 A

【解析】【解答】由图可知，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测电源电压，所以滑片移动电压表的示数不变，A符合题意；

当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据I= 可知，滑动变阻器所在支路中的电流变小；

根据并联电路的特点可知，各支路互不影响，所以滑片向右移动，小灯泡的电流和实际功率不变，则灯泡的亮度不变，C不符合题意；

根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表A的示数变小，B不符合题意；

电源电压保持不变，总电流变小，根据P=UI知，电路的总功率变小，D不符合题意。

故答案为：A。

【分析】结合电路图，理清依据的连接方式及电表的测量对象，当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据

欧姆定律I= 可知该支路电流的变化；根据并联电路各支路互不影响判断出灯泡的亮度和通过灯泡的电流；根据P=UI判断电路的总功率变化情况.

12．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是

（）

A. 煤气密度增大时，电流表的示数将变小

B. 煤气密度增大时，电压表的示数将变小

C. 煤气密度减小时，电路消耗的电功率将变小

D. 煤气浓度减小时，电压表与电流表示数的比值略变大

【答案】C

【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，

∵I= ，

∴电路中的电流变大，即电流表的示数变大，故A不正确；

∵U=IR，

∴定值电阻R0两端的电压变大，故B不正确；

2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，

∵I= ，

∴电路中的电流变小，

∵P=UI，且电源的电压保持不变，

∴电路消耗的电功率将变小，故C正确；

∵电压表与电流表示数的比值等于定值电阻R0的阻值，

∴电压表与电流表示数的比值不变，故D不正确．

故选C．

【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．

13．下列数据中最接近生活实际的是（）

A. 人的正常体温约为39℃

B. 无线电波在空气中的传播速度约为340m/s

C. 甲型H1N1流感病毒的长度约为1cm

D. 电冰箱的额定功率约为100W

【答案】 D

【解析】【解答】

A、人的正常体温为37℃，变化很小，故A不符合实际；

B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；

C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；

D、电冰箱的额定功率约为100W左右，故D符合实际．

故选D．

【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．

14．某电饭锅内有R0＝44Ω、R＝2156Ω的两根电热丝，它的工作简化电路如图所示，当S 置于“2”档时，下列分析正确的是（）

A. R0和R并联

B. 处于加热状态，加热功率力1100W

C. 处于保温状态，保温功率为22W

D. 整个电路10min产生的热量为1.32×104J 【答案】 B

【解析】【解答】解：（1）电源电压为220V不变，当S接“1”档时，电路中R与R0串

联，此时总电阻较大，由P＝可知，电路消耗的功率较小，处于保温状态；（2）当S

接“2”档时，电路中只有R0，此时总电阻较小，由P＝可知电功率较大，处于加热状态；

则加热功率：P加热＝＝＝1100W，AC不符合题意，B符合题意；

S置于“2”档时，整个电路10min产生的热量：

Q＝W＝P加热t＝1100W×10×60s＝6.6×105J，D不符合题意。

故答案为：B。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由P＝可知对应的状

态，进一步利用P＝进行计算即可，再利用Q＝W＝P加热t求得整个电路10min产生的热量.

15．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）

A. A的电阻值为6.25Ω

B. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4

C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4

D. 当A和B串联，两者电阻相同时，电源电压为3V

【答案】 C

【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝

2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功

率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比：

，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。

故答案为：C。

【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系.

16．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）

A. 甲乙都是定值电阻

B. 当乙两端电压为1V，其电阻值为10Ω

C. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2W

D. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A

【答案】C

【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；

B、由图象可知，当时，，根据可得此时乙的阻值：

，B不符合题意；

C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；

则总功率为：，C符合题意；

D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：

，D不符合题意；

故答案为：C。

【分析】运用图象法解答问题的一般步骤是：

（1）明确图象中横纵坐标表示的物理量分别是什么；

（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；

（3）明确图象所表示的物理意义；

（4）根据图象对题目提出的问题作出判断，得到结论.

17．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（）

A. 电源的电压为5V

B. 小灯泡的最大功率为0.3W

C. 滑动变阻器的最大阻值为20Ω

D. 整个电路的最小功率是1.8 W

【答案】 D

【解析】【解答】解：（1）根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如图所示：

；（2）当电压表的示数为5V时，电路中的电流为0.3A，由图象得出此时灯泡两端的电压U L＝1V，

因串联电路中总电压等于各分电压之和，所以电源的电压：

U＝U滑+U L＝5V+1V＝6V，A不符合题意；

由I＝可得，滑动变阻器的最大阻值：

R滑＝＝≈16.7Ω，C不符合题意；

整个电路的最小功率：

P min＝UI＝6V×0.3A＝1.8W，D符合题意；（3）当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，

由图象可知通过灯泡的电流I′＝0.5A，则小灯泡的最大功率：

P Lmax＝UI′＝6V×0.5A＝3W，B不符合题意。

故答案为：D。

【分析】结合题意，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小；当电压表的示数为5V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，根据图象读出电路中的电流为0.3A时灯泡两端的电压，根据串联电路的电压特点求出电源的电压，此时滑动变阻器接入电路中的电阻最大，根据欧姆定律求出滑动变阻器的最大阻值，根据P=UI求出整个电路的最小功率；当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，根据图象读出通过的电流，根据P=UI求出灯泡的最大功率.

18．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（）

A. 小灯泡的额定功率为0.88W

B. 滑片向左移时电压表示数变大，小灯泡变亮

C. 变阻器允许连入电路的最大阻值约为8.82Ω

D. 小灯泡正常发光2s内，变阻器产生的电热为3.04J

【答案】C

【解析】【解答】A、如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为：，由乙图得，此时电流为0.4A，故灯泡的功率为：，A不符合题意；

B、如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，B不符合题意；

C、由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为：

，C符合题意；

D. 小灯泡正常发光2s内，变阻器产生的电热为：

，D不符合题意.

故答案为：C.

【分析】（1）根据图像，灯泡正常发光时，变阻器两端的电压为 2.2V，并确定此时电路中的电流，由公式P=UI便可计算出灯泡的额定电功率；（2）滑片向左滑动，变阻器的阻值变小，电路中电流变大，灯泡变亮，变阻器分压变小，从而可判断电流表和电压表的示数变化；（3）变阻器的阻值越大，两端的电压越大，根据电压表的量程确定电阻器两端的

最大电压，根据图像确定此时的电流，由公式R=可得变阻器的最大值；（4）根据Q=W=UIt可计算出变阻器产生的电热.

19．在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个电表的示数都发生了变化，电表的示数分别用l、U1、U2和U3表示，电表示数变化量的大小分别用△l、△U1、△U2和△U3表示，电阻R1、R2、R3消耗的电功率分别用P1、P2、P3表示，下列选项正确的是（）

A. U1/l不变，△U1/△l变小

B. U2/l变大，△U2/△l不变

C. U3/l不变，△U3/△l不变

D. P1变大，P2变小，P3变大

【答案】 B

【解析】【解答】电源电压保持不变，闭合开关S，R1、R2、R3串联，

A. U1/l 为R1不变，△U1/△l 为R1不变，A不符合题意；

B.U2/l为滑动变阻器连入电路的阻值，阻值变大，△U2/△l为R1和R3的阻值，阻值不变，B符合题意；

C.U3/l为R1和R2的阻值变大，△U3/△l为R3不变，C不符合题意；

D.滑动变阻器的电阻变大，电路中电流变小，P1变小，P2先变大后变小，P3变小.D不符合题意；

故答案为：B.

【分析】学生首先要会分析电路图，再要会根据滑片的移动情况，分析电路中电阻的变化，再分析各个量的变化.

20．如图所示是甲、乙两个电阻的电流与电压关系的图象，将它们连接在电路中，下列说法正确的是（）

A. 串联在电路中，当电流为0.4A时，甲、乙两端电压之比为2：1

B. 串联在电路中，当电流为0.2A时，甲、乙的电功率之比为2：1

C. 并联在电源电压为2V的电路中，干路中的总电流为0.8A

D. 并联在电源电压为2V的电路中，通电10s电路消耗的电能为12J

【答案】D

【解析】【解答】（1）因串联电路中各处的电流相等，所以，两元件串联，当电流为0.4A时，通过甲乙的电流均为0.4A，由图象可知它们两端的电压分别为U甲＝2V,U乙＝2.5V，则甲、乙两端电压之比U甲:U乙＝2V:2.5V＝4:5，A不符合题意；

当电路中的电流为0.2A时，通过甲乙的电流均为0.2A，由图象可知它们两端的电压分别为U′甲＝1V,U′乙＝2V，则甲、乙的电功率之比P甲:P乙＝U′甲I:U′乙I＝U′甲:U′乙＝1V:2V＝1:2，B不符合题意；

（2）因并联电路中各支路两端的电压相等，所以，并联在电路电压为2V的电源上时，它们两端的电压均为2V，由图象可知,通过两元件的电流I甲＝0.4A,I乙＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路中的总电流：I′＝I甲 I乙＝0.4A 0.2A＝0.6A，C不符合题意；

通电10s电路消耗的电能：W＝UI′t＝2V×0.6A ＝12J，D符合题意。

故答案为：D.

【分析】两元件串联时通过它们的电流相等，根据图象读出两元件两端的电压，然后求出电压之比，根据P=UI求出电功率之比；两元件并联时它们两端的电压相等，根据图象读出两元件的电流，根据并联电路的电流特点求出干路电流，根据P=UI求出电路中的总功率.

21．如图所示，电源电压保持6V不变，电压表的量程为0 ~ 3V，电流表的量程为0 ~ 0．6A，定值电阻R1的规格为“10Ω 0．5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，下列说法正确的是（）

A. 电流表示数允许的变化范围为0．2A~ 0．5A

B. R1消耗功率允许的变化范围为0．4W~ 0．9W

C. R2接入电路的阻值允许的变化范围为2Ω~ 20Ω

D. 电路消耗总功率允许的变化范围为1．2W~ 3W

【答案】 B

【解析】【解答】当电压表的示数为最大值U1=3V时，定值电阻R1两端电压为R1=3V，电路中电流I1=" I=" I2= U1/ R1=0．3A<0．6A，所以电路中最大电流只能为0．3A；滑动变阻器

接入电路中的最小电阻电路消耗的最大功率P=UI=6V×0．3A=1．8W,电阻R1消耗的最大功率P1=U1I1=3V×0．3A=0．9W，所以B、C、D错误；滑动变阻器阻值

最大时，电路中电流最小，电阻R1的最小电功率

所以R1消耗的功率的变化范围为0．4W~ 0．9W 。

故答案为:B。

【分析】由图可知：滑动变阻器R1与定值电阻R2串联，电压表测量定值电阻两端的电压，根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最小时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化．

22．灯L1标有“8V16W”，灯L2标有“12V36W”，假设两灯电阻不随温度变化。现将两灯串联后接在电压为U的电路中，要保证两灯上的实际电压都不超过其额定电压，则电压U的最大值是（）

A. 14伏

B. 16伏

C. 18伏

D. 20伏【答案】B

【解析】【解答】由P=UI知道，两灯泡的额定电流分别是：I1=P1/U1=16W/8V=2A，I2 =P2/U2=36W/12V=3A，由I=U/R知道两灯泡的电阻分别是：R1=U1/I1=8V/2A=4Ω，R2 =U2/I2=12V/3A=4Ω，因为串联电路中各处的电流相等，所以，两灯泡串联时，电路允许通过两灯泡的最大电流I=I1=2A，又因为串联电路中总电阻等于各分电阻之和，所以，电路两端

允许加的最大电压是：U=I（R1 +R2）=2A×（4Ω+4Ω）=16V，

故答案为：B。

【分析】两灯泡串联时电路中的最大电流为两灯泡额定电流中较小的、两灯泡并联时电路的最大电压为两灯泡额定电压中较小的据此结合欧姆定律计算即可.

23．图是某家用电热器内部电路结构图，其中R1 、R2 为加热电阻丝（R1 >R2 ）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（）

A. 甲的连接方式干路电流最小

B. 乙的连接方式总电阻最小

C. 丙的连接方式消耗电能最多

D. 丁的连接方式发热功率最大

【答案】D

【解析】【解答】由图示可知，甲种接法时，只有电阻R2连入电路；乙种接法时，两电阻是串联的；丙种接法时，只有电阻R1连入电路；丁种接法时，两电阻并联；故可知丁种接法时总电阻最小，消耗的电能最多，发热功率最大，BC不符合题意，D符合题意；乙种接法总电阻最大，干路中的电流是最小的，A不符合题意；

故答案为：D。

【分析】先根据四种不同连接方式确定电路的连接情况，从而判断电路中电阻大小，由欧

姆定律判断电路中电流大小，当电源电压不变，由P=判断电路消耗电功率大小，由W=Pt分析消耗电能的多少.

24．家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，R1为定值电阻，R2为电热板，R1=3R2，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态。则饮水机在加热与保温状态时R2消耗的电功率之比及有关说法正确的是（）

A. 4：1，S与a点接触时处于保温状态

B. 16:1，S与a点接触时处于保温状态

C. 4：1，S与b点接触时处于保温状态

D. 16：1，S与b点接触时处于保温状态

【答案】 B

【解析】【解答】当S接b时是加热状态，此时R2电功率为，当S接a时，电路串联，处于保温状态，R2的电功率为

，则P1:P2=16:1，B符合题意。故答案为：B.

【分析】根据电阻串联时，总电功率减小，根据电压和电阻可以计算电功率，根据电流和电阻可以计算电功率大小。

25．如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是（）

A. S断开时电压表示数为0V

B. S闭合后，电压表最大示数为15V

C. 小灯泡L正常发光时，变阻器R消耗的电功率为6W

D. S闭合后，小灯泡L的最小实际电功率为0.5W

【答案】 C

【解析】【解答】解：（1）S断开时，电压表测电源的电压，则电压表的示数为18V，故A错误；

（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，

为保证各器件安全，电压表的最大示数U V=U L=6V，故B错误；

由P=可得，灯泡的电阻：

R L===12Ω，

因串联电路中各处的电流相等，

所以，灯泡正常发光时电路中的电流：

I===0.5A，

因串联电路中总电压等于各分电压之和，

所以，变阻器两端的电压：

U R=U﹣U L=18V﹣6V=12V，

变阻器R消耗的电功率：

P R=U R I=12V×0.5A=6W，故C正确；

（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，

因为串联电路中总电阻等于各分电阻之和，

所以，此时电路中的电流：

I===0.25A，

灯泡的最小电功率：

P L=I2R L=（0.25A）2×12Ω=0.75W，故D错误．

故选C．

【分析】（1）S断开时，电压表测电源的电压，根据电源的电压可知电压表的示数．（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，为保证各器件安

全，电压表的最大示数和灯泡的额定电压相等，此时灯泡正常发光，根据P=求出灯泡的电阻，根据欧姆定律求出电路中的电流，利用串联电路的电压特点求出滑动变阻器两端的电压，再利用P=UI求出变阻器R消耗的电功率；

（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，利用电阻的串联和欧姆定律求出电路中的电流，最后利用P=I2R求出灯泡的最小电功率．

新人教版九年级物理电功率知识点全面总结

新人教版九年级物理电功率知识点全面总结 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

18 电功率第1节电能电功一、电能 1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。 2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。 3、电能的单位（1）国际单位：焦耳，简称焦，用符号J 表示。（2）常用单位：千瓦时，用符号kW ·h 表示，俗称度。（3）换算关系：1kW ·h=1×103W ×3600s=×106J 。二、电能的计量 1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。 2、电能表的读数电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW ·h （度）。注意电能表计数器中最后一位数字是小数（十分位）。 3、电能表上所标参数的含义（1）“220V ”——这个电能表应该在220V 的电路中使用。（2）“10（20）A ”——这个电能表的标定电流为10A ，额定最大电流为20A 。电能表工作时的电流不能超过额定最大电流。（3）“50Hz ”——这个电能表在频率为50Hz 的交流电路中使用。（4）“3000revs/（kW ·h ）”——接在这个电能表上的用电器，每消耗1kW ·h 的电能，电能表上的转盘转过3000转。 4、1kW ·h 的作用：洗衣机工作约；电脑工作约5h ；电车行驶；灌溉农田330m 2。三、电功 1、电功概念（1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。电功用“W ”表示。（2）实质：电流做功的过程就是电能转化为其他形式能的过程。所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。 3、电功的计算（1）电功的公式：UIt W = （2）电功的变形公式：Rt I W t R U W 22 ==、（两推导公式只适用于纯电阻电路）。说明：纯电阻电路是指消耗的电能全部转化为内能的电路。如电熨斗、电水壶、电饭锅等。但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用UIt W =。 4、串并联电驴中电功特点及分配关系

【物理】电功率知识点(大全)经典

【物理】电功率知识点(大全)经典一、电功率选择题 1．现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。下列结论正确的是（） A. 电源的电压为5V B. 小灯泡的最大功率为0.3W C. 滑动变阻器的最大阻值为20Ω D. 整个电路的最小功率是1.8 W 【答案】 D 【解析】【解答】解：（1）根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如图所示：；（2）当电压表的示数为5V时，电路中的电流为0.3A，由图象得出此时灯泡两端的电压U L＝1V，因串联电路中总电压等于各分电压之和，所以电源的电压： U＝U滑+U L＝5V+1V＝6V，A不符合题意；由I＝可得，滑动变阻器的最大阻值： R滑＝＝≈16.7Ω，C不符合题意；整个电路的最小功率： P min＝UI＝6V×0.3A＝1.8W，D符合题意；（3）当滑动变阻器接入电路中的电阻最小时，灯泡两端的电压和电源的电压相等，由图象可知通过灯泡的电流I′＝0.5A，则小灯泡的最大功率： P Lmax＝UI′＝6V×0.5A＝3W，B不符合题意。故答案为：D。【分析】结合题意，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小；当电压表的示数为5V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路的总功率最小，根据图象读出电路中的电流为0.3A时灯泡两端的电压，根据串

电功,电功率知识点汇总

电功、电功率知识点汇总 1、电流所做的功叫做电功，符号：W ，国际单位：J ，常用单位kWh(度) 1kwh=3.6×106J, 电流做功的实质：电能转化为其他形式的能。电流所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积，关系式：W=UIｔ（通用）变形式：W=U2ｔ/R和W=I2Rｔ（只适用于纯电阻电路）、计算式：W=Pｔ串联、并联时W总=W1+W2 2、测量电功的工具叫电能表，标的电压值是它的额定电压，电流值是它的标定电流，括号中的电流值是它的额定最大电流值，由后者确定此电路能同时接入的家用电器的最大总功率。 3000ｒ/KWｈ其物理意义是：用电器消耗1KWｈ的电能，电能表的转盘转3000转。会利用电能表和秒表计算某用电器的电功率。公式：P=1kWh/n0 x n1/t（n0是总圈数，n1是实际的圈数，t是实际用的时间，单位是h，功率的单位是kW）（测量时务必只让被测用电器接入电路）在电压、用电器功率、电能表三者间可检测其中一项是否准确（并能对偏大、偏小进行判断） 3、电功率是表示电流做功快慢的物理量。用电器消耗的电能与时间的比叫做电功率。符号：P，国际单位：W、常用单位：KW 1kW=1000 W 1kW·h表示：功率为1 KW的用电器正常工作1ｈ所做的功是1kWh。（W=Pｔ=1 KW×1ｈ=1kWｈ=3.6×106J） 4、电功率的定义式：P=W /ｔ；关系式： P=UI(通用)；推导式：P=I2R、P= U2/R（只适用于纯电阻电路）串联、并联时P总= P1 + P2 5、用电器正常工作时的电压叫做额定电压，用电器在额定电压下的实际功率叫做额定功率。比较灯泡的亮度要看它们的实际功率，实际功率越大，灯泡越亮。 6、对于同一盏灯（不考虑温度变化的影响），当实际电压变为额定电压的n（n≤1.2）倍时，其实际功率会变为额定功率的n2倍。额定电压相同的两盏灯，额定功率大的电阻小，额定功率小的电阻大，且电阻之比等于额定功率的倒数比。 7、串联时：W1/W2==P1/P2=U1/U2=R1/R2 并联时：W1/W2= = P1/P2=I1/I2=R2/R1 (时间t相同时)

第十八章电功率知识点总结

第十八章电功率知识点总结 1．电功（W）：电流所做的功叫电功， 2．电功的单位：国际单位：焦耳。常用单位有：度（千瓦时），1度=1千瓦时=3.6×106焦耳。 3．测量电功的工具：电能表（电度表） 4．电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。 5．利用W=UIt计算电功时注意：①式中的W.U.I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。 6. 计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）； 7. 电功率（P）：电流在单位时间内做的功。单位有：瓦特(国际)；常用单位有：千瓦(kW),毫瓦(mW) 8. 计算电功率公式：P=W/t=U.I（式中单位P→瓦(w)；W→焦；t→秒；U→伏（V）；I→安（A） 9．利用P=W/t计算时单位要统一，①如果W用焦、t用秒，则P 的单位是瓦；②如果W用千瓦时、t用小时，则P的单位是千瓦。 10．计算电功率还可用右公式：P=I2R和P=U2/R 11．额定电压（U0）：用电器正常工作的电压。 12．额定功率（P0）：用电器在额定电压下的功率。 13．实际电压（U）：实际加在用电器两端的电压。 14．实际功率（P）：用电器在实际电压下的功率。

当U > U0时，则P > P0 ；灯很亮，易烧坏。当U < U0时，则P < P0 ；灯很暗，当U = U0时，则P = P0 ；正常发光。 15．焦耳定律：电流通过导体产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比。 16．焦耳定律公式：Q=I2Rt ，（式中单位Q→焦；I→安(A)；R →欧(Ω)；t→秒。） 17．当电流通过导体做的功(电功)全部用来产生热量(电热)，则有W=Q，可用电功公式来计算Q。（如电热器，电阻就是这样的。）

北师大版九年级物理初中物理电功和电功率知识点填空版

电功、电功率知识点填空版（含答案）一、电功： 1、定义：___________________________________________________。 2、实质：电流做功的过程，实际就是______________________________；电流做多少功，就有________________，就消耗了_________________。电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。 3、规定：电流在某段电路上所做的功，等于_________________________________乘积。 4、基本计算公式：W=UIt =Pt（适用于所有电路）对于纯电阻电路可推导出：W= ____________ W=______________ ①联电路中常用公式：W=______________ W 1:W 2 :W 3 :…Wn=_________________ ②并联电路中常用公式：W=_____________ W 1:W 2 =________ ③无论用电器串联或并联，计算在一定时间所做的总功时常用公式W=W 1+W 2 +…Wn 5、单位：国际单位是_________（）；常用单位：（）； 1度= = J 6、测量电功： ⑴电能表：是测量用户用电器在某一段时间内所做（某一段时间内）的仪器。 ⑵电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：某电能表 220V； ________________________是5A；________________________电能表转盘转3000转。 ⑶读数：A、测量较_______电功时用刻度盘读数。 ①后一位有红色标记的数字表示___________。 ②电能表________________，就是这段时间内用电的度数。 ,月底读数是这个月用电 ___________ 度,合_____________J B、测量较小电功时，用表盘转数读数。如：某用电器单独工作电能表（3000R/kwh）,在 10分钟内转60转,则10分钟内电器消耗的电能是____________J。二、电功率：

初中物理电功率知识点

电功率第一节电能电功 1.电功：电流所做的功叫电功。 ●电功的符号是W，单位是焦耳（焦，J）。电功的常用单位是度，即千瓦时（kW·h）。 ●1kW·h＝3.6×106J 2.电流做功的过程，实际上就是电能转化为其他形式能的过程。 3.电流在某段电路上所做的功，等于电功率与通电时间的乘积，还等于这段电路两端的电压与电路中的电流以及通电时间的乘积。 ●电功的计算公式为：UIt Pt = W= 4.电能表：测量电功的仪表是电能表（也叫电度表）。下图是一种电能表的表盘。 ●表盘上的数字表示已经消耗的电能，单位是千瓦时，该数的前四位是整数，第五位是小数部分，即1234.5kW·h。 ●“220V”表示这个电能表应该在 220V的电路中使用。 ●“10（20A）”表示这个电能表的标定电流为10A，额定最大电流为20A。

● “50Hz ”表示这个电能表在50Hz 的交流电中使用； ● “600revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 ● 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：列出的比例式类似于 h 600revs/kW h 1kW 电表转数消耗电耗??= ● 用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。第二节电功率 1. 电功率：电流在1秒内所做的功叫电功率。 ● 电功率符号是P ，单位是瓦特（瓦，W ），常用单位为千瓦（kW ）。 ● 1kW ＝103W 2. 电功率的物理意义：表示消耗电能的快慢。 3. 电功率的定义式：t W P = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。

人教版九年级物理第十八章电功率知识点汇总

新课标人教版九年级物理《电功率》知识点汇总第一节电能 1、电功：定义：电流所做的功叫电功。电功的符号是W 单位：焦耳（焦，J ）。电功的常用单位是度，即千瓦时（kW ·h ）。1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。公式：①W=UIt U=W It I =W U t t =W U I ②W=I 2Rt I 2= W R t I = W R t R = W I 2 t t = W I 2R ③W=U 2R t U 2 = W R t U = W R t R =U 2 t W t =W R U 2 ④W=UQ U=W Q Q =W U ⑤ W=Pt P=W t t=W P 公式中的物理量： W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ） 2、电能表：测量电功的仪表是电能表（也叫电度表）。下图是一种电能表的表盘。表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。 “220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。 “10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。 “50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h 1kW 电表转数消耗电耗??= 3、串并联电路电功特点：

新人教版九年级物理第章电功率知识点全面总结

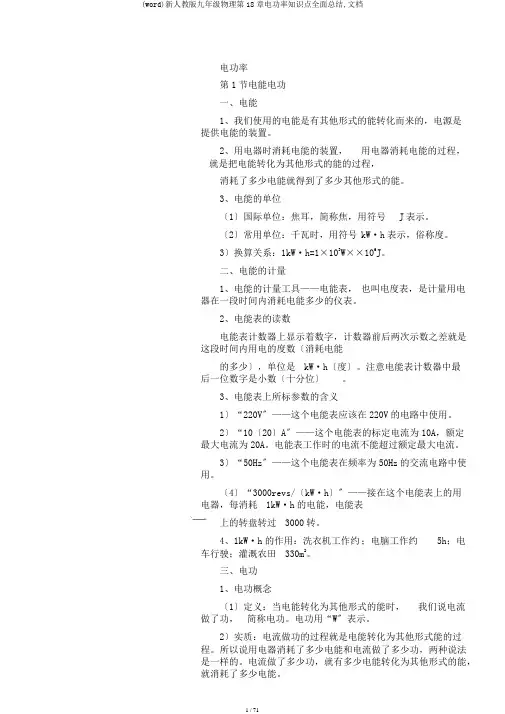

18 电功率第1节电能电功一、电能 1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。 2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。 3、电能的单位（1）国际单位：焦耳，简称焦，用符号J表示。（2）常用单位：千瓦时，用符号kW·h表示，俗称度。（3）换算关系：1kW·h=1×103W×3600s=3.6×106J。二、电能的计量 1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。 2、电能表的读数电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW·h（度）。注意电能表计数器中最后一位数字是小数（十分位）。 3、电能表上所标参数的含义（1）“220V”——这个电能表应该在220V的电路中使用。（2）“10（20）A”——这个电能表的标定电流为10A，额定最大电流为20A。电能表工作时的电流不能超过额定最大电流。（3）“50Hz”——这个电能表在频率为50Hz的交流电路中使用。（4）“3000revs/（kW·h）”——接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过3000转。 4、1kW·h的作用：洗衣机工作约2.7h；电脑工作约5h；电车行驶0.85km；灌溉农田330m2。三、电功 1、电功概念（1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。电功用“W”表示。（2）实质：电流做功的过程就是电能转化为其他形式能的过程。所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。

初中物理电功电功率专题分类整理(精华版)

电功和电功率专题复习【考点分析】本章的电功、电功率、焦耳定律和电功率的综合计算是中考电学知识的重点考点。对此部分知识的考查所涉及的内容有：电功、电功率、电热等概念、意义及与其它电学物理量（电路）之间的相互关系，每个概念在各电路中的应用及延伸（如由电功率延伸到额定功率和实际功率，由电热延伸到热学中热量、温度等的数量关系），特别是由电表、用电器铭牌引出相关计算等问题；测量灯泡的功率具有开放性，对学生的实验操作技能和思维能力的考查提出了较高的要求。一、知识点复习提纲（一）电功： 1、定义：电流通过某段电路所做的功叫电功。 2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。例：电流→用电器例题1： a.一台洗衣机工作,电流做功×106 J, 这台洗衣机消耗的电能是_________ J 。 b.小明家里的用电器，例如：1、电灯泡 2、洗衣机 3、电风扇 4、电饭锅 5、电熨斗 6、日光灯，请你按下列能的转化归类：（1）电能转化为光能______________ （2）电能转化为热能______________ { 白炽灯→电能转化为内能和光能电动机→大部分电能转化为机械能电解→部分电能转化为化学能

（3）电能转化为动能______________ 3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。 4、计算公式：W=UIt =Pt（定义式，适用于所有电路）例题2： a.某电动机正常工作时线圈两端的电压为380V，线圈中的电流为10A，则这台电动机10min消耗的电能J. b.某课外小组的同学自制了一只电烙铁，这只电烙铁正常工作时的电阻是484，它的额定电压是220V，该电烙铁通电10min产生________J的热量。 5、单位：国际单位是焦耳（J）常用单位：度（kwh） 1度=1千瓦时=1 kwh=×106J 6、电功测量—电能表： ⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。 ⑵重要参数的意义：电能表上“220V”、“5A（10A）”、“3000R/kwh”等字样解读：“220V”表示：电能表额定电压220V；“5A（20A）”表示：电能表的额定电流为5A，在短时间内允许通过的最大电流是10A；“3000R/kwh”表示：每消耗一度电电能表转盘转3000转。 ⑶读数：电能表前后两次读数之差，就是这段时间内用电的度数。注意：读数时最后一位是小数例题3： a.如图，这是小明家1个月的电能表月初和月末的两次示数，则小明家本月耗电_________度，合__________kW?h，消耗的电能是__________ J.

初三物理电功率知识点汇总

初三物理电功率知识点汇总知识网络重、难点聚焦（一）电功率 1．三个物理量 ①电能（W）：国际单位制中的单位是焦耳（J），常用单位是千瓦时（kW·h）俗称度， 1度=1kW·h= ②电功率（P）：电流在单位时间内所做的功。它是表示电流做功快慢的物理量。国际单位制中单位是瓦特（W）常用单位是千瓦（kW）。 ③电热（Q）：电流通过导体产生的热。国际单位制中单位是焦耳（J）。 2．两个重要实验 ①测量小灯泡的电功率测量原理电路设计操作步骤注意事项： A．连接时，开关断开，防止因短路而损坏电源或灯泡。 B．闭合开关前，滑动变阻器的滑片应滑至滑动变阻器的最大阻值处，防止电路中的电流过大，将灯烧坏。 C．电源电压应高于灯泡的额定电压，防止无法调节到额定电压。 D．电压表的量程应大于灯泡的额定电压，电流表的量程应大于灯泡正常工作时的电流。 E．滑动变阻器允许通过的最大电流要大于灯泡正常工作时的电流，滑动变阻器的最大电阻值应与灯泡的电阻差不多，以使调节效果明显。 F．通过三次不同电压下（额定电压，1.2倍额定电压和低于额定电压）的测量，体会用电器的实际功率并不一定等于额定功率，而是取决于加在用电器两端的实际电压。 G．在做第二次实验时（实际电压不能超过额定电压的1.2倍）需要小心调节滑动变阻器，以免烧坏灯泡。

H．实验前，要检查电路并试触，实验结束后，要先断开开关，再整理器材。 ②探究影响电热大小的因素研究方法：控制变量法电路设计：根据煤油的温度变化来判断电流通过电阻丝产生电热的多少。操作步骤：实验结论： 3．一个定律——焦耳定律 ①内容：电流通导体产生的热量跟电流的平方成正比跟导体的电阻成正比，跟通电时间成正比。 ②表达式：。 4．三个基本公式及其推导公式 ①（所有电路），推导公式：（纯电阻电路） ②（所有电路），推导公式：（纯电阻电路） ③（所有电路），推导公式：（纯电阻电路） 5．两个比例（纯电阻电路）（1）串联电路（成正比）（2）并联电路（成反比）（二）安全用电 1．家庭电路的电压火线和零线之间的电压是220V，火线和地线之间的电压是220V。 2．家庭电路中电流过大的原因 ①原因：发生短路。用电器总功率过大。 ②家庭电路保险丝烧断的原因：发生短路，用电器功率过大，选择了额定电流过小的保险丝。 3．安全用电 ①安全事故：人体触电是人直接接触火线，一定强度的电流通过人体所引起的伤害。 ②用电器功率过大或者电路中发生短路而使电流过大，线路过热引起火灾。

第十八章《电功率》知识点归纳

《电功率》知识点归纳一、电功（电能） 1．定义：电流通过某段电路所做的功叫电功。用 W 表示 2．实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。 3．规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。 4．计算公式：W=UIt=Pt （适用于所有电路）对于纯电阻电路可推导出：t R U Rt I W 2 2 ①串联电路中常用公式：W=I 2 Rt ②并联电路中常用公式： t R U W 2 ③无论用电器串联或并联。计算在一定时间所做的总功常用公式W=W 1+W 2+…W n W=U 总I 总t=P 总t 5．单位：国际单位是焦耳（J ）常用单位：kw ·h （度） 1千瓦时=1度=1kw ·h= 3.6×106J 6．测量电功： ⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。 ⑵电能表上“220V ”“5（10）A ”“3000R/kwh ”等字样，分别表示：电能表应接在220V 的电压下使用；电能表的额定电流是5A ；额定最大电流为10A ；每消耗一度电电能表转盘转3000转。 ⑶读数：A 、测量较大电功时用刻度盘读数。 ①最后一位有红色标记的数字表示小数点后一位。 ②电能表前后两次读数之差，就是这段时间内用电的度数。如：这个月用电________度合___________ J 。 B 、测量较小电功时，用表盘转数读数。如：某用电器单独工作电能表（3000R/kwh ）在月底读数是电能表月初读数

电功和电功率知识点

电功和电功率知识点 LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】

《电功和电功率》重难知识点汇总一、电功（W ）和电功率（P ）: 1、电功：即“电流做功”之意。所谓电流做功的过程就是电能转化为其他形式的能的过程。电流做了多少功，也就有多少的电能转化为其他形式的能。在学习中，我们可以把“电功”这个词简单理解成“消耗的电能”。 2、电功（W ）的单位:○1主单位：焦耳（J ）。○2常用单位：千瓦时（kWh ）,也叫“_____”。换算关系：1度＝1kWh ＝____________J.（识记）（1kwh=1kw ×1h=1000w ×3600s=?） 3、电功（也就是电能）的计算公式： ○ 1基本公式：W=UIt （意义：电流在电路上做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积）其中单位：U ——伏 I ——安 t ——秒 W ——焦耳 ○ 2推导公式1：Rt I W 2= （串联电路）推导公式2：R t U W 2=（并联电路） ○ 3电功和电功率的关系式：W=Pt 。 4、电功的测量工具——电能表 ○ 1电能表的作用：测量电路在一段时间内消耗电能的 _________。 ○ 2如何用电表的转数来确定消耗了多少电能：（设电能表转n 0转消耗1kWh 的电能，这个数据在电能表表盘上）如果电能表转了n 转，则消耗的电能 )(0 h kW n n W ?= 。 5、电功率（P ）：是表示不同用电器消耗电能_________的物理量。电功率越大，表明用电器消耗电能的速度越______.(请辨别：电功率越大的用电器，消耗的电能越多（ 6、） ) 7、电功率（P ）的单位：○1主单位：瓦（W ）○2常用单位：千瓦（kW ） 8、电功率的计算公式：适用范围：两个公式都只适用于纯电阻电路中。

初中物理电功率知识点习题大全(带答案)

电功率一基础知识点：电功、电功率的内容综合性强。通常是“压轴题”。中考时主要考查：（1）电功（W）表示电流做的功．电流做了多少功，就有多少电能转化为其他形式的能．（2）电功率（P）电功率是表示电流做功快慢的物理量,单位时间内电流做的功，叫做电功率。注：和力学结合，汽车牵引力已知通过图表知道时间速度求出路程S，据F·S=P·T可求功率。（3）额定功率和实际功率额定电压：用电器正常工作．．．．时的电压值为额定电压. 例如我国家庭电路的电压为220V，家用电器的额定电压一般为220V。额定功率：用电器在额定电压．．．．下的功率值为额定功率；例如家庭用普通照明的白炽灯泡在电功率15W～60W之间，电饭锅的电功率在350W～1350W之间，家用电冰箱在100 W～140 W之间，空调在1200W~2800W之间实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。（4）焦耳定律内容电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。应用电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备，它们的发热体是用熔点高、电阻率大的合金丝制成的。还可以推导出下列公式。

U实＝U额I实＝I额P实＝额正常发光 U实＜U额I实＜I额P实＜额比正常发光暗二、常见简单题：例1、电能表是测量________的仪表．1 kWh的电能可供标有“220V40W”的灯泡正常工作________h。 t＝ P W ＝ kW 04 .0 kWh 1 ＝25h 例2、某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W。解法1导体电阻 R＝ E E P U2 ＝ W 6 ) V 6(2 ＝6ΩR L＝ R U L 2 ＝ Ω 6 )V 3(2 ＝1.5W 例3、电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压。 W R＝I2Rt图1 I＝ Rt W R＝ 100s 10Ω 10J ? ＝ 10 1 A＝0.1A R两端电压：U R＝IR＝0.1A×10Ω＝1V 灯L′两端电压：U L＝U－U R＝10V－1V＝9V 灯电阻：R＝ I U L＝ A 1.0 V 9 ＝0.9Ω灯额定电压：U E＝R P E ＝Ω ?90 10W＝30V 例4、将分别标有“6V9W”和“6 V3W”的两个灯泡L1、L2串联接在12 V电源上，则（）。 A．两灯都能正常发光B．灯L2可能被烧毁 C．两灯都比正常发光时暗D．灯L1比灯L2亮灯L1的电阻：R1＝ 1 2 1 P U ＝ W 9 ) V 6(2 ＝4Ω灯L2的电阻：R2＝ 2 2 2 P U ＝ W 3 ) V 6(2 ＝12Ω 求出灯两端的实际电压U1′ ∵R1、R2串联I=U/R=6V/16Ω=3/8A U1′＝I R1=3V<6V U2′=12V－3V＝9V 例5、如图2，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）。 A．电压表的示数变大B．电灯L的亮度变暗 C．电流表A1的示数不变D．电流表A2的示数变小

电功率知识点总结经典

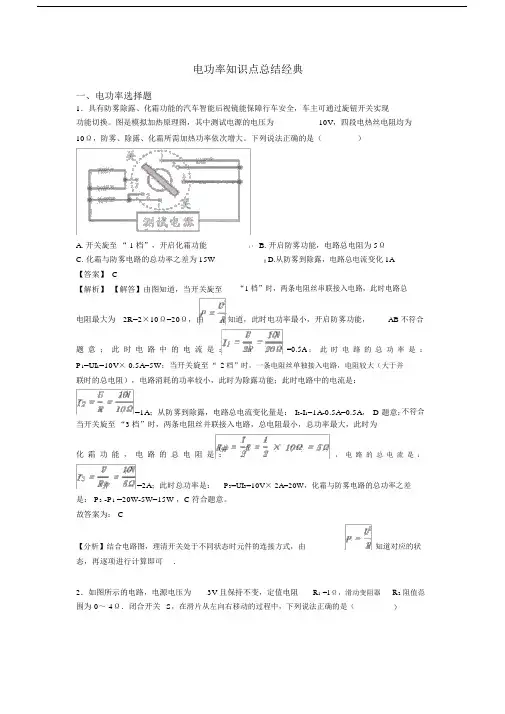

电功率知识点总结经典一、电功率选择题 1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是（） A. 开关旋至“1”档，开启化霜功能 B. 开启防雾功能，电路总电阻为5Ω C. 化霜与防雾电路的总功率之差为15W D. 从防雾到除露，电路总电流变化1A 【答案】 C 【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是： =1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是： =2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。故答案为：C 【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可. 2．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）

初二物理《电功和电功率》知识要点整理

初二物理《电功和电功率》知识要点整理初二物理《电功和电功率》知识要点整理初二物理下册知识点总结：电功和电功率知识点 2.功的国际单位:焦耳.常用:度(千瓦时),1度=1千瓦时= 3.6?06焦耳. 3.测量电功的工具:电能表 4.电功公式:W=Pt=UIt(式中单位W→焦(J);U→伏(V);I→安 (A);t→秒). 利用W=UIt计算时注意: ①式中的W.U.I和t是在同一段电路; ②计算时单位要统一; ③已知任意的三个量都可以求出第四个量.还有公式:=I2Rt 电功率(P):表示电流做功的快慢.国际单位:瓦特(W);常用:千瓦公式:式中单位P→瓦(w);W→焦;t→秒;U→伏(V),I→安(A) 利用计算时单位要统一 ①如果W用焦,t用秒,则P的单位是瓦; ②如果W用千瓦时,t用小时,则P的单位是千瓦. 10.计算电功率还可用右公式:P=I2R和P=U2/R 11.额定电压(U0):用电器正常工作的电压.另有:额定电流 12.额定功率(P0):用电器在额定电压下的功率. 13.实际电压(U):实际加在用电器两端的电压.另有:实际电流

14.实际功率(P):用电器在实际电压下的功率. 当U>U0时,则P>P0;灯很亮,易烧坏. 当U

电功和电功率知识点

《电功和电功率》重难知识点汇总一、电功（W ）和电功率（P ）: 1、电功：即“电流做功”之意。所谓电流做功的过程就是电能转化为其他形式的能的过程。电流做了多少功，也就有多少的电能转化为其他形式的能。在学习中，我们可以把“电功”这个词简单理解成“消耗的电能”。 2、电功（W ）的单位:○1主单位：焦耳（J ）。○2常用单位：千瓦时（kWh ）,也叫“_____”。换算关系：1度＝1kWh ＝____________J.（识记）（1kwh=1kw ×1h=1000w ×3600s=?） 3、电功（也就是电能）的计算公式： ○1基本公式：W=UIt （意义：电流在电路上做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积）其中单位：U ——伏 I ——安 t ——秒 W ——焦耳 ○ 2推导公式1：Rt I W 2= （串联电路）推导公式2：R t U W 2=（并联电路） ○ 3电功和电功率的关系式：W=Pt 。 4、电功的测量工具——电能表 ○ 1电能表的作用：测量电路在一段时间内消耗电能的 _________。 ○2如何用电表的转数来确定消耗了多少电能：（设电能表转n 0转消耗1kWh 的电能，这个数据在电能表表盘上）如果电能表转了n 转，则消耗的电能 )(0 h kW n n W ?= 。 5、电功率（P ）：是表示不同用电器消耗电能_________的物理量。电功率越大，表明用电器消耗电能的速度越______.(请辨别：电功率越大的用电器，消耗的电能越多？（） ) 6、电功率（P ）的单位：○ 1主单位：瓦（W ）○2常用单位：千瓦（kW ） 7、电功率的计算公式： ○ 1定义式：t W P =（普遍适用。单位（注意对应）:W —焦耳或千瓦时，t —秒或适用范围：两个公式都只适用于纯电阻电路中。

文档之家

最新电功率知识点梳理及经典练习(超详细)(word)

新人教版九年级物理电功率知识点全面总结

最新电功率知识点总结

最新电功、电功率知识点梳理

【物理】电功率知识点(大全)经典

电功,电功率知识点汇总

第十八章电功率知识点总结

北师大版九年级物理初中物理电功和电功率知识点填空版

初中物理电功率知识点

人教版九年级物理第十八章电功率知识点汇总

新人教版九年级物理第章电功率知识点全面总结

初中物理电功电功率专题分类整理(精华版)

初三物理电功率知识点汇总

第十八章《电功率》知识点归纳
