深层平板载荷试验
检测技术方案
工程名称：_
方案编制：________________________
技术审核：________________________
方案批准：________________________
检测单位：
地址:
电话:
日期:
1 编制依据
2 工程概述
3 场地工程地质及水文地质条件
4 地基处理方案及设计参数
5 检测质量目标和服务承诺
6 检测人员
7 检测工作计划和进度计划
8 检测流程、检测方法和原理
9 检测仪器和设备
10 需有关单位配合的事项
11 质量和安全保证措施
12 预期成果
附图 1 深层平板载荷试验测试要求图
附图2：作业平面示意图
1. 编写依据
技术标准
1.1《建筑地基基础设计规范》（GB50007-2011;
1.2《建筑基桩检测技术规范》（JGJ106-2014）;
技术文件
1.1该工程的《岩土工程勘察报告》（四川省地质工程勘察院）；
1.2 该工程的《基础施工方案》（中国建筑西南勘察设计研究院有限公司）。
2. 工程概述
................. ... ...... ..... ......... 进行深层平板载荷试验工作。
该工程由////// ......... 设计，监理单位为//////////// ..... 。框剪结构,3层, 根据地勘资料，人工挖孔桩以中风化泥岩为持力层，要求人工挖孔墩墩持力层的
承载力特征值不小于430kPa。桩基施工由中国建筑西南勘察设计研究院有限公司承建。本项试验工作的目的是：确定深部地基土及大直径桩端土在承压板下应力主要影响范围内的承载力和变形参数，为工程验收提供依据。
3. 场地工程地质及水文地质条件
根据《岩土工程详细勘察报告》拟建场区地质情况表3-1。
表3-1 拟建场区地质情况一览表
根据钻探结果：拟建场区地下水丰富，该水化学类型属HC03-Ca-Mg-K+N型
水，对混凝土结构和钢筋有微腐蚀性。
4. 地基处理方案及设计参数
根据《工程施工组织设计》，本工程基础采用人工挖孔灌注桩进行地基处理，详见表4-1。
表4-1
人工挖孔灌注桩设计参数
5. 检测质量目标和服务承诺
5.1 质量目标
1、依据《检测和校准实验室能力的通用要求》GB/T15481-2000,健全和完善公司质量体系并持续有效地进行；
2、本着“质量第一、诚信为本、顾客至上”的宗旨，努力贯彻“客观公正、
科学准确、方便客户”的服务方针，使客户的满意率不低于95%;
3、以公司的质量体系规范全员的行为，并以过硬的技术和良好的信誉服务
于社会；
4、保证检测设备的合格率和准确率达到100%,维持试验条件并不断完善管理水平；
5、检验报告不出现结论性的差错，其它差错低于1%。
5.2 服务承诺
为保证公司全体人员按照质量体系的要求，更好地做好检测服务工作，对公司的服务方针做如下承诺；
1、不受行政干预的影响和经济利益的压力，保证检测数据的客观性和检测
行为的公正性；
2、按照技术标准、规范的要求制定完善的作业指导文件，采用先进适用的检测设备，认真对待检测工作的每个环节，保证检测方法的科学性和检测结果的准确性，使检测报告的差错率控制在质量目标的范围内；
3、按照合同规定的期限及时发送检测报告，检测报告清晰、完整，结论正
确；
4、认真执行检测收费标准，做到收费管理规范。对于有特殊要求的检测项
目，与客户协商收费标准；
5、为客户提供优质、方便的服务，认真听取客户的意见和建议，对客户的投诉及时受理，认真调查处理，并给予答复。
6. 检测人员
本次试验工作人员配置见表6-1。试验工作将根据工作性质及试验人员的业务能力进行分工
协作，确保试验质量和试验的顺利进行。
表
7. 检测工作计划和进度计划
7.1工作计划
接到进场通知前完成以下工作:
1、踏勘现场，并了解相关资料；
2、人员准备及培训；
3、加载反力系统的设计与低应变仪的前期准备；
4、安排仪器及设备运输。
7.2进度计划
试验整体进度根据挖孔施工情况及相应规范对成孔护壁及灌注桩养护期的要求最终确定
岩基承载力试验采用撑壁式反力装置，据此初步拟定工期如下：1根人工挖孔灌注桩深层平板载荷试验1点/台班，共计1天完成现场检测工作，之后1天内提交检测快报，7天内提交正式报告。
8. 检测流程、检测原理和方法
8.1 检测流程
图8-1 检测流程框图
8.2 检测原理和方法
8.2.1试验设备
1、承压板：采用1块圆形刚性承压板（? =800mm h=30mm；
2、加荷系统：由标定过的QF200t油压千斤顶配0.4级的精密压力表及高压、油泵组成；
3、反力系统：采用放置于井壁护圈底端的主梁与护圈、井壁的摩擦力作反力系统；
4、观测系统：测定地基土沉降和承压板周围地面变形的观测系统由观测支架
和测量仪两部分组成，由基准梁、联系支架及2只最大量程为50mm精度0.01mm 的位移计组成；
5、主梁：由两根根据孔径确定的长度的Ib42工字钢组成；
6、基准梁：由一根据孔径确定的长度的Ia10工字钢组成。
822现场测试技术要求
1、在进行深层平板载荷试验前，先对工挖孔桩的桩端土进行施工勘察，以
确定桩端下三倍桩直径深度范围内的土层是否有软弱夹层。
2、在进行深层平板载荷试验前，应根据场地的地质条件及设计要求的承载
力特征值对作反力装置的井壁护圈进行计算以确保有足够的反力，同时对主梁的
钢度进行验算；
3、试验面应开挖成水平面并置于孔底的中央，应在试验面上铺设不超过20mn厚中粗砂垫平；
4 、在承压板外侧地面各0.5倍承压板直径处分别安装两只位移计来测定地面的变形量；
5、进行沉降观测的时间间隔应准确，记录应真实、清楚；
6在分级加载时，应均匀慢速地施加，以免加载过快产生冲击波对场地地基土的状态产生影响；
7 、基准梁安装时一端固定，另一端必须自由支承；
8 、基准梁附近不设照明及取暖炉；
9、试验时荷载值要保证精确，应及时加压补油以保证达到规定的荷载值。
8.2.3深层平板载荷试验设备的安装
1、深层平板载荷试验测试安装示意图下图
烁层平扳戟荷垃船女聂图
2、当试验面不平整时应在试验面上铺一层厚度不超过20mm的中粗砂并
找平，将承压板平置轻放在试验面上，（承压板的中心应与试验面的中心线重合），再将千斤顶放在承压板上（千斤顶的轴心应与承压板、试验面的中心线重合）；
3 、将主梁放置在主梁支架上（主梁的中心应与千斤顶的轴线重合），主梁的两端放置在井壁护圈底端，主梁的安装必须保证水平并且与千斤顶应保留2?3cm的空隙；
4 、根据磁性表座的长度确定门架的位置，安好基梁；
5、将2只百分表通过磁性表座固定在基准梁上，并将沉降引杆对称安装在千斤顶四周的承压板顶面上，沉降引杆与承压板表面必须保证垂直，将百分表安装在沉降引杆上，位移计轴与沉降引杆轴平行；；
6 、接好顶与油泵之间的油管。
824深层平板载荷试验现场测试及资料整理
1 、本工程人工挖孔墩最大荷载量为880kPa,加载方式采用慢速维持荷载
法，分10级加载，直到满足规范规定的终止试验条件为止。
2 、沉降观测
每级加载后间隔10、10、10、15、15分钟各测读位移计读数一次，以后每隔30分钟测读一次，并做好详细记录，按下式计算累计沉降量。
S= EA Si/2
试中：S-累计沉降量（mr）iA Si -各位移计的沉降量
3 、沉降稳定的相对标准
当连续两小时内，每小时沉降量小于0.1mm时，认为已趋稳定，可以加下一级荷载。
4 、终止加载条件当出现下列情况之一时，即可终止加载：
①、沉降s急剧增大，荷载?沉降（p?s）曲线上有可判读极限承载力的陡降段，且沉降量超过0.04d （d:为承压板直径）；
②、在某级荷载下，24小时内沉降速率不能达到稳定标准；
③、本级沉降量大于前一级沉降量的5倍；
④、当持力层土层坚硬，沉降量很小时，最大加载量不小于设计荷载的2倍＜
5 、卸载与卸载沉降观测
卸载分 5 级等量进行，每级卸载值为加载量的 2 倍，每卸一级荷载，读记回弹值，直至变形稳定。
6、试验资料的整理根据实测原始记录绘制p?s和s?Igt曲线。
8.2.5 检测结果判断
1、人工挖孔墩地基土承载力实测值和承载力特征值的确定
①、当p?s曲线上有比例界限时，取该比例界限所对应的荷载值；
②、满足前三条终止加载条件之一时，其对应的前一级荷载定为极限荷载，当该值小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；
③、不能按上述二条确定时，可取s/d=0.01?0.015所对应的荷载值，但其值不应大于最大加载量的一半。
2、人工挖孔墩桩端土承载力特征值的确定测试3个点的试验实测值的极差不超过平均的
30%时，取此平均值作为该土层
的地基土承载力特征值。
9. 试验工作量
9.1 检测点的选取
应有建设、勘察、设计、监理、施工及检测等单位共同定点，其基本原则
为：
1、随机选取并应均匀分布整个场地；
2、不良地质现象或软弱地段、施工与监督过程中的异常部位；
3、综合考虑布点方案，并宜在轴线交叉范围内有代表性的区域；
4、荷载较大、结构受力敏感或变化部位。
9.2 检测点的数量
按照“ DBJ51/T014-2013”的规定：
深层平板载荷试验数量：按总桩数的1%抽取，且每个单体工程（每栋楼）在设计荷载相同的前提下不少于3个点，
10. 需有关单位配合的事项
1 、试验场地地面和试验点应平整、夯实；
2、提供试验设备进出场通道，以保证试验设备靠近试验点；
3、在距试验区50m内，提供试验用电源（220V）,并由现场电工负责接电；
4、由桩基施工单位进行试桩桩头处理；
5、当施工现场出现交叉作业而影响试验进度时，请委托方出面进行协调解决；
6、因试验设备多且重，用人工进行现场移位有较大困难时为节省工期，请委托方协调，尽可能利用现场塔吊协助设备的场内运输和移位。
11. 质量和安全保证措施
为保证试验工作能科学、安全、有序的进行，依据我中心质量保证体系文件，现制订保证措施如下：
1、严格按照国家有关规范的要求进行试验（包括设备组装、测试仪器仪表的安装、加
荷及数据读取方式等等）；
2、所有计量试验设备、仪器，使用时必须在有效计量周期内；
3、实施岗位责任制，各项试验工作及其配套服务有专人负责，保证试验的有序性；
4、建立项目质量保证体系，落实质量管理责任制，明确岗位职责、岗位技术要求及质量要求，做到质量责任落实到人；
5、积极配合甲方、设计、监理对试验质量的检查，认真听取意见和建议，
平板载荷试验 1.1.1平板载荷试验适用条件 平板载荷试验可分为浅层平板载荷试验、深层平板载荷试验和岩基载荷试验。（1）浅层平板载荷试验适用于浅部地基土承压板下应力主要影响范围内承载力的确定。 这里所说板下应力主要影响范围与承压板直径或宽度有关，一般可认为其影响深度在3m内，且在地下水位上。 （2）深层平板载荷试验适用于深部土层（包括软岩、极软岩）及大直径桩端土层在承压板下应力主要影响范围内承载力的确定。所谓深部一般是指埋深等于或大于3m,且在地下水位以下。 （3）岩基载荷试验适用于不同深度的完整、较完整、较破碎基岩作为天然地基或桩基础持力层时承载力的确定。 1.1.2基本理论 （1）一般地基土承载力设计的取值接近于比例界限。因此浅层平板载荷试验可按刚性平板作用于均质土各向同性半无限弹性介质表面，由弹性理论可得 E—载荷试验的变形模量（无侧限）（kpa）； I—刚性承压板形状系数，圆形板取0.785；方形板取0.886； —土的泊松比：碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42，不排水饱和粘性土取0.50； d—承压板直径或边长（m）； p—p—s曲线线性段承压板下单位面积的压力（kpa）； s—与p对应的沉降量(mm)。
（2）对于深层平板载荷试验，可按刚性圆形压板作用于均质土各向同性半无限弹性介质内部，由弹性理论可得式 ω—与试验深度和土类有关的系数。 深度载荷试验计算系数ω的取值 1.1.3国内平板载荷试验主要技术标准要点 国内平板载荷试验主要技术标准要点
1.1.4试验仪器设备 （1）承压板 1）承压板状为圆形或方形(圆形板应力条件较方形板简单)。2）承压板应具有足够刚度，底面平整，在长期使用中不变形。3）钢质承压板厚度不小于25mm或采用加肋措施 （2）反力装置 （3）加载与量测设备
目录 1 工程概况 (2) 2 检测工作的目的及要求 (2) 3 场地工程地质条件概述 (2) 4载荷试验检测 (2) 4.1试验设备 (3) 4.2设备的安装 (4) 4.3试验方法 (4) 4.4地基静载荷试验情况及结果 (5) 5结论 (6) 附图表： 检测点平面示意图 载荷试验成果图
楼地基检测报告 1 工程概况 拟建的xx位于xx。由于天然地基性质及强度、变形不能满足设计要求，故地基采用3:7灰土换填垫层法处理，分层回填压实处理，回填面积约1124.80m2，厚度1000mm；设计要求处理后的地基承载力特征值达到180kPa。 受建设单位的委托，我公司于2018年6月28日对该3:7灰土垫层地基进行了承载力检测。本次检测完成平板静载荷试验4组。 2 检测工作的目的及要求 2.1采用平板静载荷试验，检测3:7灰土垫层地基承载力是否满足设计要求。 2.2本次检测工作依据的规范： 甲方提供的相关技术资料及图纸； 《建筑地基处理技术规范》（JGJ79-2012）； 《建筑地基检测技术规范》（JGJ340-2015）； 《建筑地基基础工程施工质量验收规范》(GB50202-2002)。 3 场地工程地质条件概述 根据《xx岩土工程勘察报告》，场地地基土自上而下可划分为5层，现依层序分述如下： 第①层：杂填土（Q42ml） 灰褐色，主要由粉土及砂类土组成，含砖块、煤屑、植物根、垃圾等，杂质含量大于20%，粒径5-20cm。稍湿，结构松散，土质不均匀，填龄3年以上。主要分布在场地东南部分区域。
第②层：黄土状粉土（Q41+al） 黄褐色，土质不均，上部含植物根，下部含混粉砂较多，或与粉砂互层,具中等孔隙。稍湿-湿，稍密-中密。无光泽，摇振反应迅速，干强度低，韧性低。局部相变为粉砂。 第②1层：粗砂（Q41+al） 黄褐色，稍湿，中密状态，分选性较好，粒度较均，颗粒级配差。矿物成分主要为云母、长石、石英等。 第③层：粗砂（Q3al+pl） 黄褐色，湿～饱和，稍密～中密状态，分选性较好，粒度基本均匀，颗粒级配一般,偶含零星卵石颗粒。局部为中细砂或粗砾砂。矿物成分主要为云母、长石、石英等。 第③1层：粉质黏土（Q3al） 灰褐色或灰黑色，土质不均，层理水平。可塑状～软塑状。稍有光泽，无摇振反应，干强度中等，韧性中等。部分地段为粉土或与粉土互层。 第④层：粉质黏土（Q3al） 灰褐色或灰黑色，土质不均，层理水平。部分地段为黏土，硬塑状～可塑状。稍有光泽，无摇振反应，干强度中等，韧性中等。 第⑤层：中风化粗砂岩（J） 灰色或黄褐色，由粗砂、中砂组成,层状构造,产状水平，风化中等，裂隙发育,部分为碎屑状.岩体完整程度为破碎,岩体质量等级为Ⅴ级，部分风化为砾砂。 4载荷试验检测 4.1试验设备 载荷试验的主要设备有：1000KN油压千斤顶2台，全自动载荷测试仪2套，配重100t，面积1.00m2的承压板2块，大梁2套，基准梁4根
深层平板载荷试验方案 一、工程、场地地层简介及试验概述 1、工程概况 1.1“xx”项目（酒店核心组团）产地位xx市，拟建场地东侧紧邻曼景法村民小组，东南侧与新建的民族博物馆相望，南侧紧邻雨林大道，北侧紧邻规划曼弄枫大道（3号路），西侧紧邻勐泐大道环道。本项目规划用地面积158667m2，约238亩，总建筑面积约41万平方米，拟建项目主要包括酒店核心组团、售楼部及大剧院部分。酒店核心组团部分，拟建建筑为6栋13～16层的高层建筑，建筑高度为39～55.5m，20栋3层的豪华公寓，1栋公共大堂及1栋SPA大堂，总建筑面积约20万平方米，拟建6栋高层建筑为剪力墙结构，其余为框架结构，基础型式预计采用桩基础及柱下独立基础或柱下条形基础。 2、试验场地的工程地质条件 根据“xx”项目（酒店核心组团）岩土工程详细勘察报告，按岩土层分类原则将场地内各层土自上而下划分为7个主层，5个亚层，描述如下： 2.1、第四系人工堆积（Q ml）层 ①层—耕土：黑灰色，成分以粘性土为主，局部含大量植物根茎，结构松散，湿，强度低且不均匀，欠固结土。场地大部分钻孔揭露，揭露层厚0.40～0.80m，平均层厚为0.52m。 ①1层—人工填土：褐红色，褐灰色，成分以粘性土为主，局部含碎石及角砾，稍湿，结构松散，未经压实处理欠固结，填筑年限
约3~5年，人工堆积而成。场地局部地段揭露，揭露层厚0.50~6.10m，平均层厚为2.48m。 2.2、第四系冲、洪积（Q al+pl）层 ②层——粘土：褐黄夹灰白、褐黄夹浅兰灰色，稍湿，坚硬状态，局部呈硬塑状态，韧性及干强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于33.0~86.0%之间，具弱~中膨胀潜势。场地均有揭露，揭露层厚0.5~7.5m，平均层厚为4.24m。 ②1层——粘土：褐黄、褐灰色，稍湿，硬塑状态，韧性及刚强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于41.0~89.0%之间，具弱~中膨胀潜势。场地部分钻孔揭露，揭露层厚0.50~3.8m，平均层厚为1.41m。 ③层——粘土：褐黄色、棕红色，局部夹兰灰或灰白条纹，稍湿，坚硬状态，局部呈硬塑状态，韧性及干强度中等，土质均匀性一般，具中压缩性。该层为膨胀土，自由膨胀率δef介于34.0~92.0%之间，具弱~中膨胀潜势。场地均有揭露，揭露层厚0.5~16.7m，平均层厚为 8.54m。 ③1层——漂石：兰灰、灰绿色，局部含灰黑斑点，湿，密实，岩性性主要为闪长岩，以中风化为主，部分强风化状，漂石块径50cm 以上，岩芯多数呈短柱状及块状产出，节长最长约为25cm。场地局部偶有揭露，揭露层厚为0.40~2.70m，平均层厚为1.03m。 ④层——粘土：褐黄色、兰灰色，稍湿，坚硬状态，局部呈硬塑状态，干强度及韧性中等，土质均匀性较差，局部夹有粉土薄夹层，
附录H 岩基载荷试验要点 第附录H.0.1条本附录适用于确定完整，较完整，较破碎岩基作为天然地基或桩基基础持力层时的承载力。 第附录H.0.2条采用圆形刚性承压板，直径为300mm。当岩石埋藏深度较大时，可采用钢筋混凝土桩，但桩周需采取措施以消除桩身与土之间的摩擦力。 第附录H.0.3条测量系统的初始稳定读数观测：加压前，每隔10min读数一次，连续三次读数不变可开始试验。 第附录H.0.4条加载方式：单循环加载，荷载逐级递增直到破坏，然后分级卸载。 第附录H.0.5条荷载分级：第一级加载值为预估设计荷载的 1/5，以后每级为1/10。 第附录H.0.6条沉降量测读：加载后立即读数，以后每10min 读数一次。 第附录H.0.7条稳定标准：连续三次读数之差均不大于0.01mm。 第附录H.0.8条终止加载条件：当出现下述现象之一时，即可终止加载： 1.沉降量读数不断变化，在24小时内，沉降速率有增大的趋势； 2.压力加不上或勉强加上而不能保持稳定。 注:若限于加载能力，荷载也应增加到不少于设计要求的两倍。 第附录H.0.9条卸载观测，每级卸载为加载时的两倍，如为
奇数，第一级可分为三倍。每级卸载后,隔10min测读一次，测读三次 后可卸下一级荷载。全部卸载后，当测读支半小时回弹量小于0.01mm 时，即认为稳定。 第附录H.0.10条岩石地基承载力的确定 1.对应于p-s曲线上起始直线段的终点为比例界限。符合终止加载 条件的前一级荷载为极限荷载。将极限荷载除以3的安全系数。所得值 与对应于比例界限的荷载相比较，取小值。 2.每个场地载荷试验的数量不应少于3个，取最小值作为岩石地基 承载力特征值。 3.岩石地基承载力不进行深宽修正。 附录J 岩石单轴抗压强度试验要点 第附录J.0.1条试料可用钻孔的岩心或坑，槽探中采取的岩块。 第附录J.0.2条岩样尺寸一般为∮50mm×100mm，数量不应少于六个，进行饱和处理。 第附录J.0.3条在压力机上以每秒500-800kPa的加载速度加载，直到试样破坏为止，记下最大加载，做好试验前后的试样描述。 第附录J.0.4条根据参加统计的一组试样的试验值计算其平均值，标准差，变异系数，取岩石饱和单轴抗压强度的标准值为： f rk=ψ.f rm(J.0.4-1) ψ=1-(1.704/√n+4.678/n2)δ(J.0.4-2)
XXXXXXXXX第一合同段 [水泥搅拌桩] （K7+XXX-K7+XXXX） 平板载荷试验检测报告 xxxxxxxxxxxxxxxxxxxx有限公司 二〇一x年x月xx日
编号：XXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXXXXXXX 委托单位：XXXXXXXXXXXXXXXXXX 检测地点：XXXXXXXXXXXXXXXXXX 检测日期：XX年XX月XX日～XX月XX日 检测人员：XXXXXXXXXXXXXXXXXX 报告编写人： 审核人： 报告批准人： 报告日期：XX年XX月XX日 报告页数：共XX页（含封面） 公司地址：XXXXXXXXXXXXXXXXXX 公司电话：XXXXXXXXXXXXXXXXXX
邮政编码：XXXXXX 目录 1 概述 (4) 2 地基施工情况 (4) 3 工程地质概况 (5) 4 试验检测的依据 (5) 5 试验检测主要使用仪器设备 (5) 6 试验检测的方法 (5) 6.1 试验加载装置 (6) 6.2 试验加载方法和沉降观测 (6) 7 试验检测结果 (6) 8 结论 (7) 9 附图表 (7)
工程概况
XXXXXXXXXXXXXXXXXX 平板荷载试验检测报告 1 概述 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXX。 受XXXXXXXXXXXXXXXXXX公路工程项目经理部委托，我公司于XX年XX月XX日～XX月XX日对XXXXXXXXXXXXXXXXXX（概况见表2.1）复合地基进行了平板载荷试验，目的是检测该复合地基的承载力特征值是否满足设计要求。根据现场实际条件，确定本次检测3个点。 2 地基施工情况 根据委托单位提供的设计及施工资料，各检测点的复合地基承载力特征值和有关施工记录见表2.1，检测点位平面图见附图。 表2.1：地基施工记录表
中山火炬高技术产业开发区 第***学综合楼工程 平板荷载试验方案 编制单位： 编制：审批： 编制日期：2012年5月10日
目录 一、工程概况-----------------------------------------------1 二、编制依据-----------------------------------------------1 三、平板荷载试验的目的-------------------------------------1 四、检测方法和检测数量-------------------------------------2 五、其它事项和相关配合工作---------------------------------2
一、工程概况 1、本综合楼的建设单位为中山火炬高技术产业开发区第**学，设计单位为中山市****有限公司，监理单位为****监理有限公司中山分公司，勘察单位为***建筑设计院有限公司，施工单位为建筑工程总公司。 2、综合楼工程为单栋独立建筑，共6层，层高3.6m，框架结构，建筑面积5117.37m2，平面基本尺寸50.05m×24m，基底建筑面积852.36m2。 3、综合楼基础为天然独立基础，共25个，基础面标高-1.20m、-2.50m，基础持力层为砂质粘土层及全风化花岗岩层，地基土承载力特征值分别为200 Kpa 和300Kpa。 二、编制依据 1、中山火炬开发区第**学综合楼工程施工图纸； 2、《建筑地基基础检测技术规范》DBJ15-60-2008； 3、《建筑地基基础工程施工质量验收规范》GB50202-2002； 4、《岩土工程勘察规范》GB20021-2001； 5、中山市有关地基基础检测规定。 三、平板荷载试验的目的 1、检测地基土的性质，对砂土、粉土、粘性土的物理状态、强度、变形参数及地基承载力做出评价。 2、荷载试验可用于测定浅部地基土层的承压板下应力主要影响范围内的承载力和变形特征。

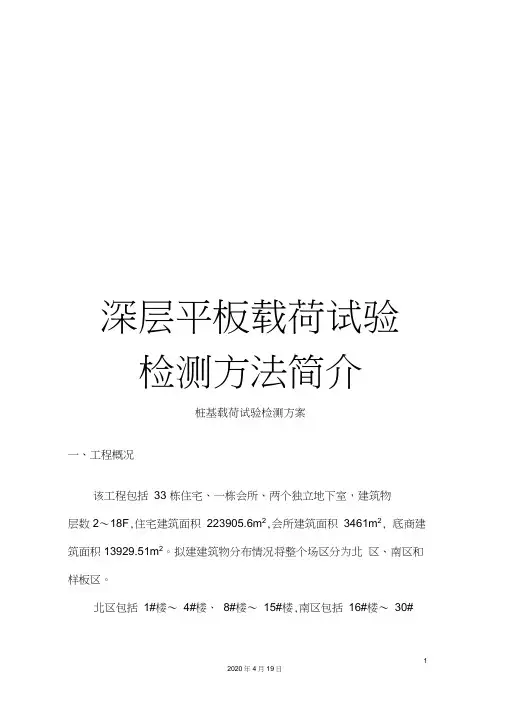

深层平板载荷试验检测 方法简介 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-

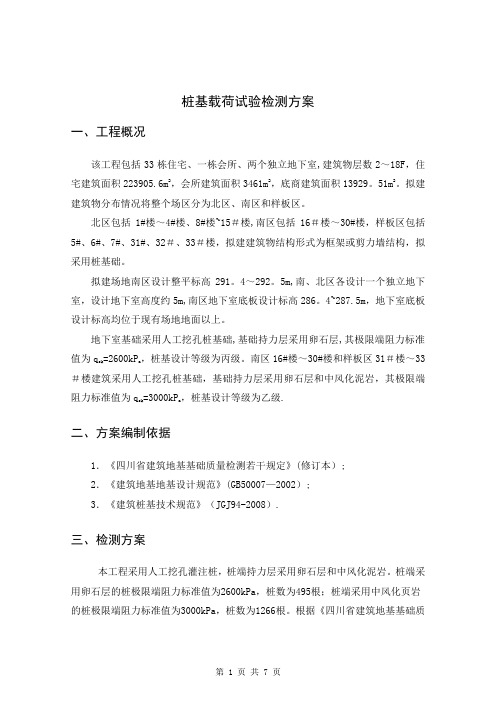

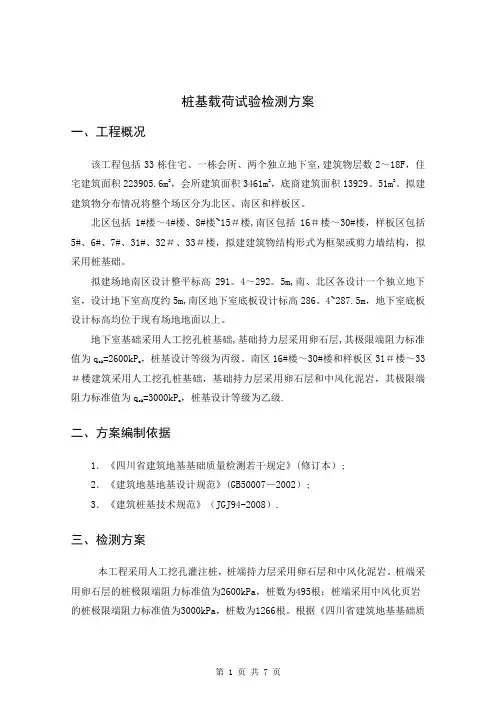

桩基载荷试验检测方案 一、工程概况 该工程包括33栋住宅、一栋会所、两个独立地下室，建筑物层数2～18F，住宅建筑面积223905.6m2，会所建筑面积3461m2，底商建筑面积13929.51m2。拟建建筑物分布情况将整个场区分为北区、南区和样板区。 北区包括1#楼～4#楼、8#楼～15#楼，南区包括16#楼～30#楼，样板区包括5#、 6#、7#、31#、32#、33#楼，拟建建筑物结构形式为框架或剪力墙结构，拟采用桩基础。 拟建场地南区设计整平标高～292.5m，南、北区各设计一个独立地下室，设计地下室高度约5m，南区地下室底板设计标高～287.5m，地下室底板设计标高均位于现有场地地面以上。 地下室基础采用人工挖孔桩基础，基础持力层采用卵石层，其极限端阻力标准值为 q sk =2600kP a ，桩基设计等级为丙级。南区16#楼～30#楼和样板区31#楼～33#楼建筑采用 人工挖孔桩基础，基础持力层采用卵石层和中风化泥岩，其极限端阻力标准值为 q sk =3000kP a ，桩基设计等级为乙级。 二、方案编制依据 1．《四川省建筑地基基础质量检测若干规定》（修订本）； 2．《建筑地基地基设计规范》（GB50007-2002）； 3．《建筑桩基技术规范》（JGJ94-2008）。
