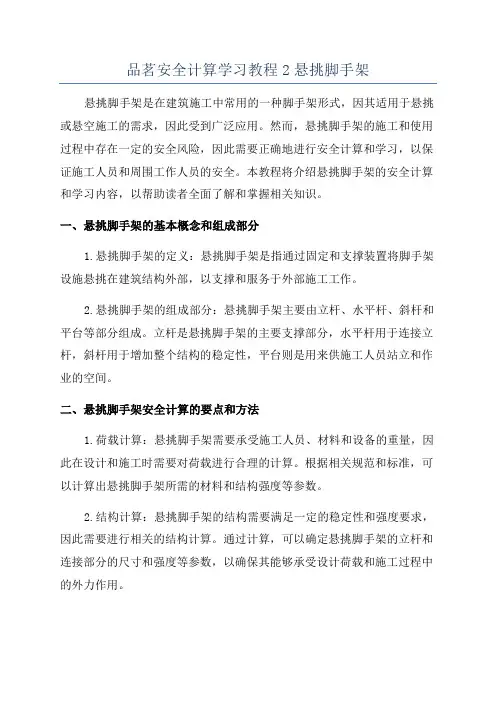

品茗安全计算软件新手入门教程—悬挑脚手架
参考规范下载
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
2、《建筑结构荷载规范》GB50009-2012
3、《钢结构设计规范》GB50017-2003
4、《建筑地基基础设计规范》GB50007-2011
5、《混凝土结构设计规范》GB50010-2010
6、建筑施工计算手册(第二版)
基本知识
型钢悬挑脚手架构造简图
构造措施
基本构造措施
脚手架构造措施现场图文详解外架搭设过程中基本要求(点击查看详情)
参数解析
①基本参数
落地式脚手架取值方法(点击查看)
悬挑方式:普通主梁悬挑和联梁悬挑。其区别在于是否有型钢连接主梁。
悬挑方式
主梁离地高度(m):型钢主梁距离地面的高度;此参数取值会直接关联到风荷载高度变化系数计算中,此参数填写时按实填写。
主梁间距(m):此参数一直置灰,取值方法:此参选择普通主梁悬挑时,此参数固定为立杆纵距或跨距la值;选择联梁悬挑式时,此参数固定为立杆纵距或跨距la的倍数
情况一:联梁悬挑,型钢主梁间距是立杆间距2倍
情况二:普通悬挑,型钢主梁间距取立杆间距
主梁与建筑物连接方式:平铺在楼板上、焊接、预埋及锚固螺栓4种形式。根据实际工况选择相应类型。
主梁与建筑物连接不同方式实例
锚固点设置方式:此参数是在主梁与建筑物连接方式选平铺在楼板上才显示,分为压环钢筋、几型锚固螺栓及U型锚固螺栓三种:
锚固点设置方式
压环钢筋(锚固螺栓)直径d(mm): 按现场实际使用锚固材料尺寸填写;注意:JGJ130-2011第6.10.2条,锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。
主梁建筑物外悬挑长度Lx(mm):外锚点至型钢末端的距离。
主梁建筑物内锚固长度Lm(mm):内外锚固点之间的距离。
距离参数定义
问题:1、软件打开时,跳出对话框,failed to set data for. 这种情况可能是软件没装好。部分文件缺失,建议重新安装一遍试试看。 2、在软件中无法操作,对梁不设置对拉螺栓 对拉螺栓是可以设置的。在梁侧模板计算中设置。如果不设置对拉螺栓,需要在 表中,将“距梁底距离”中的两个数据输入为“0”和“梁高-板厚”。 3、梁底支撑小横杆根数及间距无法设置 当梁底有附加立杆时,该参数受软件控制,无法设置。4、梁底增加支撑的间距无法设置 不是很明确,梁底增加支撑如果是指附加的立杆,可以在表中选择自定义的方式。 如果指的是梁底的支撑小梁根数(间距),小梁的间距是根据根数和梁宽进行均分计算的。 5、荷载参数里施工人员设备荷载和振捣荷载只需要计算一个就行了。(参考规范JGJ162-2008) 答:梁受力支撑计算施工人员设备荷载,板受力支撑计算振
捣荷载,如果梁和板都受力两个都需要计算。 6、悬挑脚手架计算中,“拉绳与支撑杆”设置中“共点”与“平行”有什么区别? 答:平行和共点,对于单道拉绳或支撑来说,没什么大的区别,它们的区别是在于,“平行”时输入的是拉绳(支撑)与水平面的夹角。共点时输入的是这个夹角所造成的两个直角边的长度,软件通过这两个直角边长来计算夹角。如果是多道支撑或拉结,就比较明显了。平行是多道支撑或拉结近似平行线。共点是支撑或拉结近似节点集中一点。 7、工地承重架和脚手架的扣件,检测中,直角扣件、旋 转扣件,抗破坏和抗滑不合格,请问在品茗安全计算中,怎么进行复算啊? 答:对于扣件抗滑力检测不合格的情况,在相关部门许可的情况下,可以降低承载力使用。或者增加双扣件进行支撑。或者直接清除不合格材料,改用检测合格的材料进行支撑。如果是属于扣件抗破坏性能检验不合格,则需要更换扣件材料。或者降低允许承载力,加密支撑杆件等方式进行使用。以上措施仅限于材料不合格在允许范围内或者相关部门允许的情况下使用,如果不允许使用,建议更换检测合格的材料使用,毕竟这也是关系到人民生命财产安全的大事。
屋顶悬挑脚手架安全防 护措施 集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-
屋顶悬挑脚手架安全防护措施 1、第二道水平杆女儿墙外侧满铺脚手板,外立面满挂安全防护网。 2、脚手板应平铺、满铺、铺稳,两端设直径为4mm的镀锌钢丝箍两道。 3、作业层安全网应高于平台1.2m,并在作业层下部挂一道水平兜网。 4、作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆,底部侧面设 18cm高的挡脚板。 5、脚手架必须经过安全员验收合格后方可使用,作业人员必须认真戴好安全帽、系好安全带。 6、脚手架在受到暴风或大雨、地震等强力因素作用之后或在使用过程中发现显着变形、沉降、拆除杆件和拉结及安全隐患存在的情况时应进行安全检查,检查合格后方允许使用或继续使用。 7、操作架上严禁集中堆放不必要的施工材料或重大荷载。 8、在架子的使用过程中,要做好日常的维护、保养工作,派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况,遇有问题及时解决。
9、扣件的紧固程度宜在40~50N·m,并不大于65N·m,对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内,以防进雨,直角扣件安装时开口不得向下,以保证安全。 10、各杆件端头伸出扣件盖板边缘不小于100mm。 11、脚手架及时与结构拉结,以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。 12、钢管、扣件、安全防护网等材料要有产品合格证。 13、悬挑杆与屋面预埋件要有可靠连接。 14、在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次,达到设计施工要求后挂合格牌。 15、任何班组长和个人,未经同意不得任意拆除脚手架部件。 16、严格控制施工荷载,脚手板上不得集中堆放荷载,施工荷载不得大于3kN/㎡,确保较大安全储备。

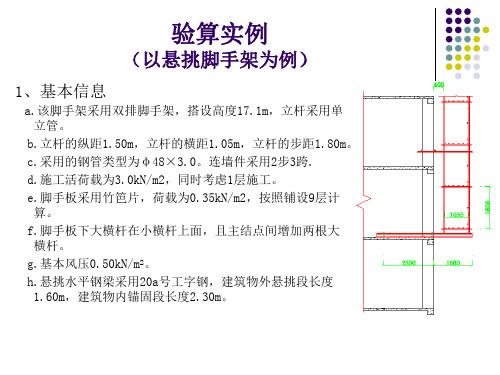

悬挑式扣件钢管脚手架计算书 依据规范: 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 计算参数: 钢管强度为205.0 N/mm2,钢管强度折减系数取0.80。 双排脚手架,搭设高度20.0米,立杆采用单立管。 立杆的纵距1.50米,立杆的横距1.05米,内排架距离结构0.20米,立杆的步距1.80米。 采用的钢管类型为φ48×2.8, 连墙件采用2步3跨,竖向间距3.60米,水平间距4.50米。 施工活荷载为2.0kN/m2,同时考虑2层施工。 脚手板采用竹笆片,荷载为0.10kN/m2,按照铺设4层计算。 栏杆采用冲压钢板,荷载为0.16kN/m,安全网荷载取0.0100kN/m2。 脚手板下小横杆在大横杆上面,且主结点间增加一根小横杆。 基本风压0.30kN/m2,高度变化系数1.2500,体型系数0.6000。 悬挑水平钢梁采用14号工字钢,建筑物外悬挑段长度1.40米,建筑物内锚固段长度1.75米。悬挑水平钢梁采用悬臂式结构,没有钢丝绳或支杆与建筑物拉结。 钢管惯性矩计算采用 I=π(D4-d4)/64,抵抗距计算采用 W=π(D4-d4)/32D。
一、小横杆的计算 小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.036kN/m 脚手板的荷载标准值 P2=0.100×1.500/2=0.075kN/m 活荷载标准值Q=2.000×1.500/2=1.500kN/m 荷载的计算值q=1.2×0.036+1.2×0.075+1.4×1.500=2.233kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=2.233×1.0502/8=0.308kN.m σ=0.308×106/4248.0=72.429N/mm2 小横杆的计算强度小于164.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.036+0.075+1.500=1.610kN/m
品茗安全计算软件新手入门教程—梁模板扣件式 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 5、《混凝土结构设计规范》GB 50010-2010 6、《混凝土结构工程施工规范》GB50666-2011 7、《建筑施工临时支撑结构技术规范》JGJ300-2013 8、建筑施工计算手册(第二版) 基本知识
梁模板设置附加立杆1
梁模板设置附加立杆2
梁模板设置附加主梁参数解析 ①基本参数
模板规范计算依据:JGJ130-2011,JGJ162-2008,GB50666-2011,JGJ300-2013共四本计算规范,不同计算规范荷载取值、构造要求等都不相同,计算结果也会有差异。如何选择计算依据:根据工程所在地专家比较认可(常规使用)规范来计算,非专家论证方案选择规范要和监理工程师确定。 ②混凝土工程属性 新浇混凝土板名称:验算模板支架所在混凝凝土板名称,根据实际工况填写。 新浇混凝土板板厚(mm):验算模板支架所在混凝凝土板厚度。 模板支架纵向长度L(m):指和所验算混凝土楼板模板支架架体连接一体架体,整体纵向长度(整体相对较长的一边为纵向) 模板支架横向长度B(m): 指和所验算混凝土楼板模板支架架体连接一体架体,整体横向长度(整体相对较短的一边为纵向)。
模板支架纵、横向长度示意图 ③支架体系设计 混凝土浇筑施工方式:共分为六种方式,根据实际工况进行选择。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.悬挑脚手架安全措施正式 版
悬挑脚手架安全措施正式版 下载提示:此解决方案资料适用于工作或活动的进度安排中,详细说明各阶段的时间和项目内容完成的进度,而完成上述需要实施方案的人员对整体有全方位的认识和评估能力,尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用,也可根据实际需要修订后使用。 一、编制依据 一、根据《东山国际新城H1-2区一标段建设工程施工合同》。 二、东山国际新城H1-2区一标段工程设计图纸。 三、东山国际新城H1-2区一标段建设工程现场施工环境。 四、国际质量体系对施工企业的具体要求及我公司按照质量认证体系建立的程序文件和操作手册。 五、我公司的技术、机械设备装备情况及管理制度。
六、国家和行业现行的施工及验收规范。 《建筑工程扣件式钢管脚手架安全技术规范》(JGJ130—2011); 《建筑施工高处作业安全技术规范》(JGJ80—91); 《建筑结构荷载规范》(GB50009-2001); 《建筑施工安全检查标准》(JGJ59—99); 《建筑施工手册》(第四版)的相关内容。 二、工程概况 工程名称:东山国际新城H1-2区一标段
建设单位:成都华信天宇实业有限公司 建设地点:成都市龙泉驿区柏合镇 该工程位于成都市龙泉驿区东山国际新城,西边为东山国际会议中心,北边为H1-3区、H1-1区、水体中心,东面临45米规划道路,南边为拟建成简快速通道,建筑面积111259.33 平方米,共计10栋楼,地下室一层。其中10#~11#楼为17层一类高层商住楼下带2层商业,建筑高度:58.75m;12#~13#楼为24层一类高层商住楼下带2层商业,建筑高度: 78.60m;23#~28#楼为5层住宅楼,建筑高度:20.8m。 三、悬挑脚手架技术措施

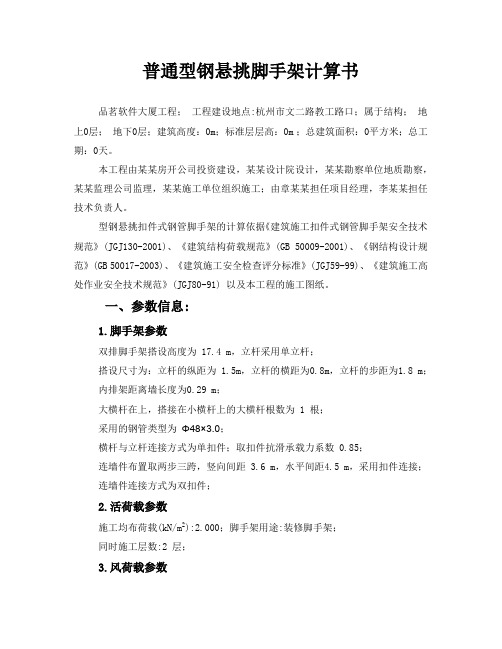

悬挑式扣件钢管脚手架计算书 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。 计算参数: 双排脚手架,搭设高度17.4米,立杆采用单立管。 立杆的纵距1.50米,立杆的横距0.60米,内排架距离结构0.40米,立杆的步距1.45米。 采用的钢管类型为48×3.0, 连墙件采用2步3跨,竖向间距2.90米,水平间距4.50米。 施工活荷载为3.0kN/m2,同时考虑1层施工。 脚手板采用木板,荷载为0.35kN/m2,按照铺设2层计算。 栏杆采用木板,荷载为0.14kN/m,安全网荷载取0.0050kN/m2。 脚手板下小横杆在大横杆上面,且主结点间增加一根小横杆。 基本风压0.35kN/m2,高度变化系数0.8400,体型系数1.1340。 悬挑水平钢梁采用[16b号槽钢U口水平,其中建筑物外悬挑段长度1.10米,建筑物内锚固段长度1.90米。 悬挑水平钢梁采用悬臂式结构,没有钢丝绳或支杆与建筑物拉结。 一、小横杆的计算 小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m 活荷载标准值 Q=3.000×1.500/2=2.250kN/m 荷载的计算值 q=1.2×0.038+1.2×0.262+1.4×2.250=3.511kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=3.511×0.6002/8=0.158kN.m =0.158×106/4491.0=35.181N/mm2
编号:SM-ZD-17624 悬挑脚手架安全防护措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制:____________________ 审核:____________________ 批准:____________________ 本文档下载后可任意修改
悬挑脚手架安全防护措施 简介:该方案资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。文档可直接下载或修改,使用时请详细阅读内容。 一、搭设材料 (1)钢管、扣件应从正规厂家进贷,并具有材料质量合格证、生产许可证,抽查钢管壁厚、称量扣件重量。对材质、机械性能有疑问时,可找专业检测单位对钢管、扣件进行复试,杜绝劣质材料的进场。 (2)重视钢管、扣件的维护和保养。对锈蚀、变形严重的钢管和扣件(含滑丝)应作报废处理,不得使用。端头断面不平整的可用砂轮切割机整平。 (3)考虑到所用钢管来路较多引起的壁厚差异,设计方案制定时钢管壁厚按3mm计算是较为安全的。 二、悬挑承力结构 根据建设部《建筑业10项新技术(2005)》(建质[2005]26号)中有关悬挑脚手架的闸述,合理安全的悬挑承力结构应采用型钢挑梁、悬挑桁架或型钢挑梁与拉撑构件的
悬挑脚手架计算一、脚手架参数 二、荷载设计
计算简图: 立面图
侧面图三、横向水平杆验算
纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.5/(1+1))+1.4×3×1 .5/(1+1)=3.505kN/m 正常使用极限状态 q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.5/(1+1))+3×1.5/(1+1)=2.546k N/m 计算简图如下:
1、抗弯验算 M max=max[ql b2/8,qa12/2]=max[3.505×0.82/8,3.505×0.12/2]=0.28kN·m σ=M max/W=0.28×106/4490=62.449N/mm2≤[f]=205N/mm2 满足要求! 2、挠度验算 νmax=max[5q'l b4/(384EI),q'a14/(8EI)]=max[5×2.546×8004/(384×206000×107800),2.546×1004/(8×206000×107800)]=0.611mm νmax=0.611mm≤[ν]=min[l b/150,10]=min[800/150,10]=5.333mm 满足要求! 3、支座反力计算
承载能力极限状态 R max=q(l b+a1)2/(2l b)=3.505×(0.8+0.1)2/(2×0.8)=1.774kN 正常使用极限状态 R max'=q'(l b+a1)2/(2l b)=2.546×(0.8+0.1)2/(2×0.8)=1.289kN 四、纵向水平杆验算 承载能力极限状态 由上节可知F1=R max=1.774kN q=1.2×0.033=0.04kN/m 正常使用极限状态 由上节可知F1'=R max'=1.289kN q'=0.033kN/m 1、抗弯验算 计算简图如下:
品茗安全计算软件新手入门教程—悬挑脚手架 参考规范下载 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑结构荷载规范》GB50009-2012 3、《钢结构设计规范》GB50017-2003 4、《建筑地基基础设计规范》GB50007-2011 5、《混凝土结构设计规范》GB50010-2010 6、建筑施工计算手册(第二版) 基本知识 型钢悬挑脚手架构造简图 构造措施 基本构造措施 脚手架构造措施现场图文详解外架搭设过程中基本要求(点击查看详情) 参数解析 ①基本参数 落地式脚手架取值方法(点击查看) 悬挑方式:普通主梁悬挑和联梁悬挑。其区别在于是否有型钢连接主梁。
悬挑方式 主梁离地高度(m):型钢主梁距离地面的高度;此参数取值会直接关联到风荷载高度变化系数计算中,此参数填写时按实填写。 主梁间距(m):此参数一直置灰,取值方法:此参选择普通主梁悬挑时,此参数固定为立杆纵距或跨距la值;选择联梁悬挑式时,此参数固定为立杆纵距或跨距la的倍数 情况一:联梁悬挑,型钢主梁间距是立杆间距2倍 情况二:普通悬挑,型钢主梁间距取立杆间距 主梁与建筑物连接方式:平铺在楼板上、焊接、预埋及锚固螺栓4种形式。根据实际工况选择相应类型。 主梁与建筑物连接不同方式实例 锚固点设置方式:此参数是在主梁与建筑物连接方式选平铺在楼板上才显示,分为压环钢筋、几型锚固螺栓及U型锚固螺栓三种: 锚固点设置方式 压环钢筋(锚固螺栓)直径d(mm): 按现场实际使用锚固材料尺寸填写;注意:JGJ130-2011第6.10.2条,锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。 主梁建筑物外悬挑长度Lx(mm):外锚点至型钢末端的距离。 主梁建筑物内锚固长度Lm(mm):内外锚固点之间的距离。 距离参数定义
编订:__________________ 单位:__________________ 时间:__________________ 悬挑脚手架安全措施(正 式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号:KG-AO-9892-11 悬挑脚手架安全措施(正式) 使用备注:本文档可用在日常工作场景,通过对目的、要求、方式、方法、进度等进行具体、周密的部署,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、编制依据 一、根据《东山国际新城H1-2区一标段建设工程施工合同》。 二、东山国际新城H1-2区一标段工程设计图纸。 三、东山国际新城H1-2区一标段建设工程现场施工环境。 四、国际质量体系对施工企业的具体要求及我公司按照质量认证体系建立的程序文件和操作手册。 五、我公司的技术、机械设备装备情况及管理制度。 六、国家和行业现行的施工及验收规范。 《建筑工程扣件式钢管脚手架安全技术规范》(JGJ130—2011); 《建筑施工高处作业安全技术规范》(JGJ80—91);
《建筑结构荷载规范》(GB50009-2001); 《建筑施工安全检查标准》(JGJ59—99); 《建筑施工手册》(第四版)的相关内容。 二、工程概况 工程名称:东山国际新城H1-2区一标段 建设单位:成都华信天宇实业有限公司 建设地点:成都市龙泉驿区柏合镇 该工程位于成都市龙泉驿区东山国际新城,西边为东山国际会议中心,北边为H1-3区、H1-1区、水体中心,东面临45米规划道路,南边为拟建成简快速通道,建筑面积111259.33 平方米,共计10栋楼,地下室一层。其中10#~11#楼为17层一类高层商住楼下带2层商业,建筑高度:58.75m;12#~13#楼为24层一类高层商住楼下带2层商业,建筑高度:78.60m;23#~28#楼为5层住宅楼,建筑高度:20.8m。 三、悬挑脚手架技术措施 1、剪刀撑
悬挑脚手架计算一、脚手架参数 、荷载设计 计算简图:
立面图 三、横向水平杆验算
____________ , 横向水平杆 ■ \ \ 纵向水平杆 立杆 ~I- 立杆横距b ” 纵、横向水平杆布置 承载能力极限状态 q=1.2 ?.033+G kjb >W(n+1))+1.4 G kOW(n+1)=1.2 ?033+0.35 1 ⑸(1+1))+1.4 3 恐 .5心+1)=3.505kN/m 正常使用极限状态 q'=(0.033+G kjb X a/(n+1))+Gk>W(n+1)=(0.033+0.35 1.5/(1+1))+3 1.5/(1+1)=2.546k N/m 计算简图如下:
SOT 1、抗弯验算 2 2 2 2 M max=max[ql b/8, qa i /2]=max[3.505 0.8 /8, 3.505 0.1 /2]=0.28kN m (T =Mn ax/W=0.28 >106/4490=62.449N/mm2w [f]=205N/mm2 满足要求! 2、挠度验算 v ax=max[5q'l b4/(384EI), q'a14/(8EI)]=max[5 2.546 8004/(384 206000>107800), 2.546 1004/(8 206000 >107800)]=0.611mm v ax= 0.611mm< [ v=]min[l b/150, 10] = min[800/150, 10] = 5.333mm 满足要求! 3、支座反力计算 承载能力极限状态 R max=q(l b+a1)2/(2l b)=3.505 (0.8+0.1)2/(2 0.8)=1.774kN 正常使用极限状态 R max'=q'(|b+a1)2/(2l b)=2.546 (0.8+0.1)2/(2 0;8)=1.289kN 四、纵向水平杆验算
品茗安全计算软件新手入门教程—梁侧模版 参考规范下载 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑结构荷载规范》GB50009-2012 3、《钢结构设计规范》GB50017-2003 4、《混凝土结构设计规范》GB 50010-2010 5、《混凝土结构工程施工规范》GB50666-2011 6、建筑施工计算手册(第二版) 基本知识
上翻梁部位名称
梁侧模板参数 参数解析 ①混凝土梁工程属性 计算书显示形式:分为各侧模计算过程全部显示及各侧模计算过程汇总显示;当梁侧有上翻及下挂部分时,软件会把每侧上翻及下挂分别计算,共四大计算部分,其计算原理相
同,如果全部显示,计算书内容过多;生成计算书时,可以以汇总形式展示。同时为了帮助客户更好的理解,软件也把全部显示提供给大家选择;可以根据不同需要进行选择。 新浇混凝土梁名称:一般以梁所在的轴线及梁的名称进行命名; 梁板结构情况:共十种类型;根据实际工况进行选择。 混凝土梁结构类型 新浇混凝土梁截面尺寸【宽×高】:根据梁实际截面尺寸进行填写。 新浇混凝土梁计算跨度:根据梁实际跨度计算。 ②支架体系设计 小梁布置方式:分为水平向布置及竖直向布置两种;根据现场实际工况进行选择。 小/主梁间距:按中心到中心实际间距进行填写。
梁侧系数 主梁合并根数:根据现场实际工况进行选择。 主梁受力不均匀系数:采用双主梁时,考虑材料、施工质量等因素,主梁很难实现均匀受力,产生受力不均匀系数。 小/主梁最大悬挑长度:软件可根据梁计算跨度及主梁/小梁间距进行自动计算。软件默认梁侧悬挑长度相同,如果不相同用户可根据实际情况进行填写,不要勾选自定义。 小/主梁计算方式:根据主梁/对拉螺栓间距及所用材料长度相对关系确定跨数;如主梁间距600mm,小梁长度2000mm,就可以选择3等连续梁进行计算。 对拉螺栓水平间距:小梁布置方式为水平向布置其间距和主梁间距相同用户无需修改;小梁布置方式为竖直向布置其间距根据实际情况进行输入。 结构表面的要求:主要包含两个类型,结构表面隐藏和结构表面外露两种。根据现场实际工况选择,JGJ162-2008第4.4.1条及GB50666-2011第4.3.9条规定:选择外露时对结构变形验算要求较高允许值为计算跨度的1/400,选择隐藏时1/250。
建筑施工悬挑式脚手架安全检查管理措施及规定为规范和加强项目部建筑施工悬挑式脚手架的使用及安全监督管 理,预防安全事故发生,保障施工现场人员生命和财产安全,特制定本 规定。 第一条在本项目部从事建筑施工悬挑式脚手架的设计、施工(搭设、拆除)、使用、验收及实施监督管理,应遵守本规定.悬挑式脚手架(以下简称悬挑架)是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架,用于建筑施工中的主体或装修工程的作业及其安全防护需要,每段搭设高度不得大于20m,如超出20m需专家论证方案方可进行搭设。 第二条悬挑架搭设单位,应当服从施工总承包单位对施工现场的安 全生产管理.悬挑架搭设单位应对搭设质量及其作业过程的安全负责。 第三条悬挑架的设计、施工、检查与验收和监督管理等除遵守本规定外,尚应遵守其它相关现行国家标准、规范的规定.悬挑结构应符合《钢结构设计规范》(GB50017-2003),架体部分应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。符合《建筑施工检查标准》(JGJ59-2011)。 第四条悬挑架施工前应编制专项施工方案,必须有施工图和设计计 算书,且符合安全技术条件,经施工企业技术负责人、总监理工程师批准后,在施工前报送"龙岗区施工安全监督站"进行专项方案备案监督。 第五条悬挑架的专项施工方案应包括架体与建筑物连接及支承等构造详图、荷载取值、使用要求,架体搭设、维护及拆卸等安全技术措施.悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构,不得依附在砖混结构或石结构上.并应对所依附的结构构件进行搭设后的承载能力及变形验算,满足要求后方可实施悬挑构件及架体的搭设。悬挑式脚手架的特殊部位处理(如阳台、转角、采光井、架体开口处等部位),必须在专项安全施工组织设计中提出详细搭设要求,绘制节点详图指导施工,并做到架体立杆底部有可靠支承点且确保不发生位移。 第六条悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等,不 得采用钢管;其节点应螺栓联结或焊接,不得采用扣件连接.与建筑结 构的固定方式应经设计计算确定,并经工程设计单位认可,工程设计单
三角形钢管悬挑脚手架计算书 计算依据: 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑结构荷载规范》GB50009-2012 3、《钢结构设计规范》GB50017-2003 4、《施工技术》期 由于国家未对钢管悬挑脚手架作出相应规定,故本计算书参考《施工技术》期编制,仅供参考。 一、参数信息 1.脚手架参数 悬挑梁离地高度20m,双排脚手架架体高度为 m; 搭设尺寸为:立杆的纵距为,立杆的横距为,立杆的步距为 m; ( 内排架距离墙长度为; 横向水平杆在上,搭接在纵向水平杆上的横向水平杆根数为 2 根; 三角形钢管支撑点竖向距离为 m; 采用的钢管类型为Φ48×3; 横杆与立杆连接方式为单扣件; 单扣件连墙件布置取一步一跨,竖向间距 m,水平间距 m,采用扣件连接; 连墙件连接方式为双扣件; 2.活荷载参数 施工均布荷载(kN/m2):;脚手架用途:装修脚手架; 同时施工层数:2 层; 3.风荷载参数 % 本工程地处浙江杭州市,查荷载规范基本风压为m2,风压高度变化系数μ 为,风荷 z 为; 载体型系数μ s 计算中考虑风荷载作用; 4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m):; 脚手板自重标准值(kN/m2):;栏杆挡脚板自重标准值(kN/m):; 安全设施与安全网自重标准值(kN/m2):;脚手板铺设层数:5 层; 脚手板类别:冲压钢脚手板;栏杆挡板类别:冲压钢脚手板挡板; 二、横向水平杆的计算 横向水平杆按照简支梁进行强度和挠度计算,横向水平杆在纵向水平杆的上面。按照上面的脚手板和活荷载作为均布荷载计算横向水平杆的最大弯矩和变形。 1.均布荷载值计算 * = m ; 横向水平杆的自重标准值:P 1 = ×3=m ; 脚手板的荷载标准值:P 2 活荷载标准值:Q=1×3=m; 荷载的计算值:q=×+×+×=m; 横向水平杆计算简图 2.强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩, 计算公式如下: =ql2/8 M qmax =×8=·m; 最大弯矩 M qmax … /W =mm2; 最大应力计算值σ=M qmax 横向水平杆的最大弯曲应力σ =mm2小于横向水平杆的抗弯强度设计值 [f]=205N/mm2
工程现场悬挑钢管脚手架 常见问题及对策 说明: 本文中采用的规为国家现行《建筑施工扣件式钢管脚手架安全技术规》(JGJ 130-2011)(本文中简称为规),由中华人民国住房和城乡建设部批准实施,执行行业标准,施行日期为2011年12月1日。 一、悬挑脚手架搭设用构配件 1、钢管 规规定:(1)脚手架钢管宜采用φ48.3×3.6钢管。 工程现场:多数钢管外径小于48mm、管壁厚度小于3.0mm。 2、扣件(含旋转扣件、直角扣件、对接扣件) 规规定:(1) 扣件在螺栓拧紧扭力矩达到65N?m时,不得发生破坏(螺栓拧紧扭力矩不应小于40N?m,且不应大于65N?m)。 工程现场:部分扣件螺栓、螺杆存在滑丝现象,且有扣件螺栓力矩施工时根本未达到40N?m。 3、可调托撑(用于模板支撑架) 规规定:(1)可调托撑螺杆外径不得小于36mm;(2)可调托撑的螺杆与支架托板焊接应牢固,焊缝高度不得小于6mm;可调托撑螺杆与螺母旋合长度不得少于5扣,螺母厚度不得小于30mm;(3)可调托撑受压承载力设计值不应小于40kN,支托板厚不应小于5mm。
工程现场:多数可调托撑外径小于30mm,且螺母厚度、支托板厚度不达标。 4、密目网 规规定:(1)密目式安全立网自重的标准值不应低于0.01kN/m2。 工程现场:检查进场材料合格证予以控制。 5、悬挑脚手架用型钢、U形钢筋拉环及脚手板 本工程中悬挑脚手架仅作施工外围防护用,不设作业层,上述材料要求在此不再赘述。 二、工程现场悬挑脚手架构造常见问题 1、常见问题一:立杆垂直度偏差较大(现场立杆垂直度偏差为150mm) 规规定: 下列脚手架允许水平偏差(mm) 搭设中检查偏差的高度(m) 总高度 50m 40m 20m
品茗资料软件教程品茗施工安全设施计算软件 ◎●《品茗施工安全设施计算软件》是针对施工过程中如脚手架、模板、塔吊等有关施工现场安全设施的专项方案编制和审核专用软件产品,本软件主要依据国家相关技术规范、行业标准和计算手册研制而成,是国内首家通过中国建设部权威鉴定、并被列为“全国建设行业科技推广项目”向全国推广的安全计算软件,自2004年上市以来,目前全国用户已经突破1万家。该软件独创了将计算书、专项方案和审核表系统集成技术,极大的提高了施工技术人员在安全专项方案的计算、编制和审核过程中的准确性、规范性和节约性。 ◎●目前软件涵盖施工现场脚手架、模板、临时用水用电、塔吊、混凝土、钢筋支架、结构吊装、降排水、浅基坑等9大专业模块。 权威规范保安全 ◎●软件研发过程中参照了39本规范、标准、计算手册和专业文章,由2名博士撰写需求并控制质量,由18名特一级企业总工担任顾问反馈意见,经过196个不同项目部现场体验试用,安全可靠性达到领先水平。 三位一体做方案 ◎●计算书、安全专项方案书、报审表三位一体,软件可同步生成。计算书图文并茂,安全专项方案书内容丰富,报审表简洁明了。软件功能从群众中来,到群众中去,真的很实用。 软件操作零门槛 ◎●软件人性化设计,傻瓜式操作,只需输入基本参数,轻轻点击鼠标,各种结论瞬间可看可得,摒弃操作门槛,不懂电脑也好用,无需手工计算,无需手工配图,无需查阅规范,软件轻轻松松帮您一切搞定。 计算结果已评判 ◎●在方案的计算过程中结果是否符合规范是最头疼的,软件通过“红绿字”智能评判:符合规范用“绿字”显示,不符合规范用“红字”显示,软件不仅告诉您错了,而且告诉您错在哪里,甚至告诉您如何修改。 方案优化很简单 ◎●高水平的的技术人员在编方案的时侯不仅要考虑安全与否,同时要兼顾方案的合,反复优化方案在手工编方案时是有心无力,品茗软件2秒种即可完成一次优化,真是不要太简单。
悬挑脚手架计算 一、脚手架参数 脚手架设计类型结构脚手架卸荷设置无 脚手架搭设排数双排脚手架脚手架钢管类型Ф48×3 脚手架架体高度H(m) 19 立杆步距h(m) 立杆纵距或跨距l a(m) 立杆横距l b(m) 横向水平杆计算外伸长度a1(m) 内立杆离建筑物距离a(m) 双立杆计算方法不设置双立杆 二、荷载设计 脚手板类型竹串片脚手板脚手板自重标准值G kjb(kN/m2) 脚手板铺设方式1步1设密目式安全立网自重标准值G kmw(kN/ m2) 挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 挡脚板铺设方式1步1设每米立杆承受结构自重标准值g k(kN/m ) 横向斜撑布置方式6跨1设结构脚手架作业层数n jj 1 结构脚手架荷载标准值G kjj(kN/m2) 3 地区贵州遵义市安全网设置全封闭基本风压ω0(kN/m2) , 风荷载体型系数μs风压高度变化系数μz(连墙件、单立杆 稳定性) , 风荷载标准值ωk(kN/m2)(连墙件、单 立杆稳定性) 计算简图:
三、横向水平杆验算 纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n 1
横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490 承载能力极限状态 q=×+G kjb×l a/(n+1))+×G k×l a/(n+1)=×+×(1+1))+×3×(1+1)=m 正常使用极限状态 q'=+G kjb×l a/(n+1))+G k×l a/(n+1)=+×(1+1))+3×(1+1)=m 计算简图如下:
( 安全技术 ) 单位:_________________________ 姓名:_________________________ 日期:_________________________ 精品文档 / Word文档 / 文字可改 悬挑外脚手架的安全技术措施 (通用版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
悬挑外脚手架的安全技术措施(通用版) 挑梁抗扭转措施 挑梁在支座处必须垫平,以防止挑梁根部扭转,宜加设-10×120×180垫板座平。 架子承插管采用?38×3.5钢管,长度不小于100,承插管与架子立杆间隙要小些,利用架杆本身刚度防止挑梁端部的水平侧向位移。 架子在挑梁平面处必须加设通长扫地杆,以增强挑梁平面的整体性和抗扭转刚度。同时在挑梁平面处应间隔一定距离设置水平剪刀撑,以保证挑梁端部的水平侧向位移。 架子搭设要求应符合JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》。架子搭设高度限制在15m以内,4~5个标准层高度。架子考虑2层铺板,主体施工考虑1个操作层,活荷载q≤300㎏/㎡,
装饰施工考虑2个操作层,活荷载200㎏/㎡×2=400㎏/㎡。施工中活荷载不得超过规定,不得作为模板架子使用,不得作为堆料平台使用。 四、脚手架的拆除施工工艺 拆除作业应按确定的程序进行拆除:安全网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→小横杆→大横杆→立杆。 不准分立面拆除或在上下两步同时拆除,做到一步一清,一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣件。所有连墙杆必须随脚手架拆除同步下降,严禁先将连墙件整层或数层拆除后再拆脚手架, 分段拆除高差不应大于两步,如高差大于两步,应增设连墙件加固。拆除后架体的稳定性不被破坏,如附墙杆被拆除前,应加设临时支撑防止变形,拆除各标准节时,应防止失稳。 当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆除连墙件。
品茗安全计算软件操作 问题:1、软件打开时,跳出对话框,failed to set data for. 这种情况可能是软件没装好。部分文件缺失,建议重新安装一遍试试看。 2、在软件中无法操作,对梁不设置对拉螺栓 对拉螺栓是可以设置的。在梁侧模板计算中设置。如果不设置对拉螺栓,需要在 表中,将“距梁底距离”中的两个数据输入为“0”和“梁高-板厚”。 3、梁底支撑小横杆根数及间距无法设置 当梁底有附加立杆时,该参数受软件控制,无法设置。 4、梁底增加支撑的间距无法设置 不是很明确,梁底增加支撑如果是指附加的立杆,可以在表中选择自定义的方式。 如果指的是梁底的支撑小梁根数(间距),小梁的间距是根据根数和梁宽进行均分计算的。 5、荷载参数里施工人员设备荷载和振捣荷载只需要计算一 个就行了。(参考规范JGJ162-2008) 答:梁受力支撑计算施工人员设备荷载,板受力支撑计算振 捣荷载,如果梁和板都受力两个都需要计算。 6、悬挑脚手架计算中,“拉绳与支撑杆”设置中“共点”与“平行”有什么区别, 答:平行和共点,对于单道拉绳或支撑来说,没什么大的区别,它们 的区别是在于,“平行”时输入的是拉绳(支撑)与水平面的夹角。共点时输入的是这个夹角所造成的两个直角边的长度,软件通过这两个直角边长来计算夹角。
如果是多道支撑或拉结,就比较明显了。平行是多道支撑或拉结近似平行线。共点是支撑或拉结近似节点集中一点。 7、工地承重架和脚手架的扣件,检测中,直角扣件、旋转扣件,抗破坏和抗滑不合格,请问在品茗安全计算中,怎么进行复算啊, 答:对于扣件抗滑力检测不合格的情况,在相关部门许可的情况下,可以降低承载力使用。或者增加双扣件进行支撑。或者直接清除不合格材料,改用检测合格的材料进行支撑。如果是属于扣件抗破坏性能检验不合格,则需要更换扣件材料。或者降低允许承载力,加密支撑杆件等方式进行使用。以上措施仅限于材料不合格在允许范围内或者相关部门允许的情况下使用,如果不允许使用,建议更换检测合格的材料使用,毕竟这也是关系到人民生命财产安全的大事。 安全计算软件常见问题整理 1、在钢管落地脚手架计算中,地基参数中地基底面扩展面积如何设置, 答:地基底面扩展面积就是立杆下垫块的平均面积,有些客户采用的都是立杆下垫块长的钢板(槽钢)的方法,那么就可以用此块垫块的总面积除以垫块上立杆的数量即可得到。 2、风荷载体型系数的设置 答:风荷载体型系数主要是考虑构筑物的迎风面积和挡风面积的比例关系,如果有安全网,要考虑安全网对体型系数的影响。 3、在钢管落地脚手架计算中,双立杆计算方法选择中按要求设计和按双立杆均匀受力有什么区别, 答:按照构造要求设置双立杆时,只将双立杆作为构造措施,副立杆不参与计算,起到加强安全性的作同时考虑两根立杆的受力,此时,副立杆参与受力计算。 4、脚手架配件用量如何计算,
