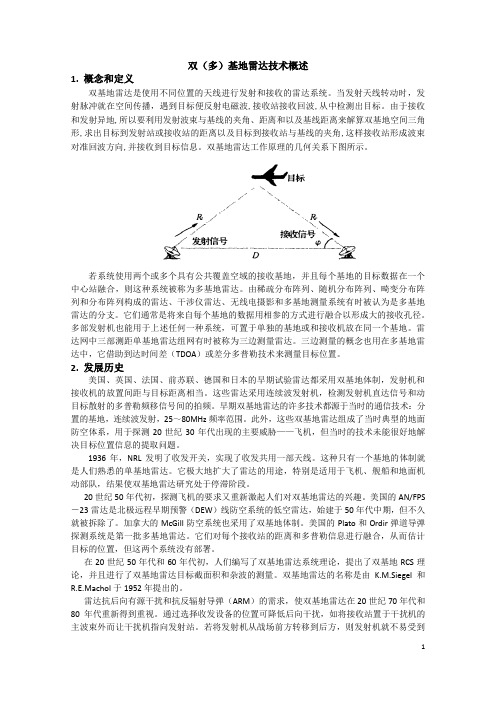

双（多）基地雷达技术概述
1. 概念和定义
双基地雷达是使用不同位置的天线进行发射和接收的雷达系统。当发射天线转动时，发射脉冲就在空间传播，遇到目标便反射电磁波,接收站接收回波,从中检测出目标。由于接收和发射异地,所以要利用发射波束与基线的夹角、距离和以及基线距离来解算双基地空间三角形,求出目标到发射站或接收站的距离以及目标到接收站与基线的夹角,这样接收站形成波束对准回波方向,并接收到目标信息。双基地雷达工作原理的几何关系下图所示。
若系统使用两个或多个具有公共覆盖空域的接收基地，并且每个基地的目标数据在一个中心站融合，则这种系统被称为多基地雷达。由稀疏分布阵列、随机分布阵列、畸变分布阵列和分布阵列构成的雷达、干涉仪雷达、无线电摄影和多基地测量系统有时被认为是多基地雷达的分支。它们通常是将来自每个基地的数据用相参的方式进行融合以形成大的接收孔径。多部发射机也能用于上述任何一种系统，可置于单独的基地或和接收机放在同一个基地。雷达网中三部测距单基地雷达组网有时被称为三边测量雷达。三边测量的概念也用在多基地雷达中，它借助到达时间差（TDOA）或差分多普勒技术来测量目标位置。
2. 发展历史
美国、英国、法国、前苏联、德国和日本的早期试验雷达都采用双基地体制，发射机和接收机的放置间距与目标距离相当。这些雷达采用连续波发射机，检测发射机直达信号和动目标散射的多普勒频移信号间的拍频。早期双基地雷达的许多技术都源于当时的通信技术：分置的基地，连续波发射，25～80MHz频率范围。此外，这些双基地雷达组成了当时典型的地面防空体系，用于探测20世纪30年代出现的主要威胁——飞机，但当时的技术未能很好地解决目标位置信息的提取问题。
1936年，NRL发明了收发开关，实现了收发共用一部天线。这种只有一个基地的体制就是人们熟悉的单基地雷达。它极大地扩大了雷达的用途，特别是适用于飞机、舰船和地面机动部队，结果使双基地雷达研究处于停滞阶段。
20世纪50年代初，探测飞机的要求又重新激起人们对双基地雷达的兴趣。美国的AN/FPS －23雷达是北极远程早期预警（DEW）线防空系统的低空雷达，始建于50年代中期，但不久就被拆除了。加拿大的McGill防空系统也采用了双基地体制。美国的Plato和Ordir弹道导弹探测系统是第一批多基地雷达。它们对每个接收站的距离和多普勒信息进行融合，从而估计目标的位置，但这两个系统没有部署。
在20世纪50年代和60年代初，人们编写了双基地雷达系统理论，提出了双基地RCS理论，并且进行了双基地雷达目标截面积和杂波的测量。双基地雷达的名称是由K.M.Siegel和R.E.Machol于1952年提出的。
雷达抗后向有源干扰和抗反辐射导弹（ARM）的需求，使双基地雷达在20世纪70年代和80年代重新得到重视。通过选择收发设备的位置可降低后向干扰，如将接收站置于干扰机的主波束外而让干扰机指向发射站。若将发射机从战场前方转移到后方，则发射机就不易受到
攻击，反辐射导弹的打击效能也就降低了。几个防空外场试验方案发现了双基地雷达的这些功能和它所固有的问题，如时间同步、威力覆盖和杂波抑制等。
与此同时，人们也确定了双基地雷达的一些其他概念并进行了试验，如机载发射机和接收机的“杂波调谐”。“杂波调谐”可使接收机得到高分辨力合成孔径的雷达图像，并且图像可由速度矢量直接产生。这一点是单基地合成孔径雷达无法实现的。若“杂波调谐”和“隐蔽”相结合，则可保护发射机，同时接收机平台可在没有雷达发射的状态下飞向目标。
人们还研究了其他一些多基地雷达概念，如采用多部发射机和接收机的多普勒搜索系统（DAS ）和其接收基地的间距可大、可小的分布式阵列雷达（DAR ）。多普勒搜索系统对各站的数据进行非相参处理，分布式阵列雷达为相参处理。
3. 坐标系
本文采用的坐标系是以正北方向为基准方向的两维坐标系。在如图1.1所示的XY 平面上给出了双基地雷达的坐标系和参数的定义。该平面有时也称为双基地平面。双基地三角形处在双基地平面内。发射机和接收机间的距离Ｌ称为基线距离或简称基线。θT 和θR 分别是发射机和接收机的视角，它们也被称作到达角（AOA ）或视线角（LOS ）。双基地角β =θT -θR ，也称交角或散射角。用β来计算与目标相关的参数及用θT 或θR 来计算与发射机或接收机相关的参数是很方便的。
图1.1 两维的双基地雷达正北坐标系
若以发射基地和接收基地为焦点做椭圆，那么椭圆在目标处的切线和双基地角的平分线垂直，这是一个很有用的关系。该椭圆就是距离等值线。在双基地“足迹”内，即在发射波束和接收波束的交叠区内，该切线是距离等值线的一个好的近似。单基地雷达和双基地雷达可以从几何关系上加以区分。若设定L =0或R T =R R 和β =0，则可等效为单基地雷达。
4. 距离关系
4.1雷达方程
双基地雷达距离方程的推导和单基地雷达距离方程的推导完全类似。双基地雷达的最大作用距离为
2/1R T min n s 32R
2T B 2R T T max R T ))/()4(()(L L N S B KT F F G G P R R π=σλ （1.1）
式中，R T 为发射机至目标的距离；R R 为接收机至目标的距离；P T 为发射功率；G T 为发射天线
功率增益；G R 为接收天线功率增益；λ为波长；σB 为双基地雷达目标截面积；F T 为发射机至目标路径的方向图传播因子；F R 为目标至接收机路径的方向图传播因子；K 为玻耳兹曼常数；T s 为接收系统噪声温度；B n 为接收机检波前的滤波器噪声带宽；(S /N )min 为检波所需的信噪功率比；L T 为不含在其他参数在内的发射系统损耗（＞1）；L R 为不含在其他参数在内的接收系统损耗（＞1）。
若B M σσ=、M R T L L L =和4M 2R 2T R R R =，则式（1.1）对应于单基地雷达距离方程。
4.2工作区
双基地雷达有3个不同工作区，即以接收机为中心的区域、以发射机为中心的区域及以发射机和接收机为中心的区域（简称共基地区）。选择这些工作区域的准则是双基地雷达常数k 。通常通过控制k 值来定义三种发射机配置是很便利的，即专用的、合作的和非合作的发射机配置。专用发射机是指发射机的设计和操作均从属于双基地雷达系统。合作式发射机是指为其他功能服务而设计的，但又可适当地支持双基地工作并受其控制。非合作式发射机尽管适宜双基地工作，但不受控。有时称双基地接收机是“搭乘”合作式或非合作式发射机，被搭乘的通常是单基地雷达。
表1.1以工作区和发射机的配置分类综述了双基地雷达的一些用途。“以发射机为中心的区域”一行省略的两项是雷达工作的限制，即专用或合作式发射机以单基方式工作比远处双基地接收机更容易收集近距离目标数据。“共基地区”一行省略的两项是技术的限制，即为了产生足够大的双基地雷达常数，发射机的设计和工作必须对双基地工作最优化，因此，专用式发射机常常只能用于共基地区。例外情况是利用高频率地波传播和偶发大气波导。
表1.1 双基地雷达的应用
5.1目标定位原理
双基地雷达通常需要测量目标相对于接收基地的位置。（θR ,R R ）。接收机视角θR 可以被直接测量，也可由目标方位角和仰角直接转化。波束分裂技术可用来提高测量精度。接收机到目标的距离R R 不能直接测量，但可通过求解双基地三角形来获得（如图1.1所示）。椭圆坐标系中的典型解为
)sin (2)(R R T 2
2R T R θL R R L R R R ++-+= （1.7）
通过专用式发射机提供的坐标或由发射定位系统测量出的坐标可计算出基线长L 。距离和（R T +R R ）有两种估算方法。直接法是由接收机测量接收到发射脉冲和目标回波的时间间隔?T rt 后，再由R T +R R =c ?T r t +L 来计算距离和。这种方法可用于任意发射机配置，只要发射机和接收
机之间有合适的视线。间接法在接收机和（专用）发射机间安装稳定的同步时钟。接收机测量发射脉冲与接收到回波的时间间隔?T tt ，再用公式R T +R R =c ?T tt 来计算距离和。如果收发的时间同步不是由直接路径来实现的，则间接法对视线就没有要求。
当在特殊情况下双基地雷达采用直接法计算距离和时，且有L ≥c ?T rt 时，式（25.7）可近似地被写为
R rt
R sin 1θ+?≈T c R （1.8）
这种近似不需要估算L ，当0?<θR <180?和L >4.6c ?T rt 时，式（1.8）的误差小于10%。 其他目标定位方法也是可行的。发射波束指向角θT 可用来代换θR 。由于牺牲了波束分裂，因此除非发射机也是一部跟踪目标的单基地雷达，否则目标定位精度将降低。也可采用双曲线测量系统，它用接收机测量两个分立发射机的传播时间差。目标位置的轨迹是一双曲线，与接收机到达角（AOA ）的交点可确定目标的位置。使用第3个发射机可对目标提供完整的双曲线的定位。而角度-角度定位技术可使用θT 、θR 和L 的估值。其中，θT 常由扮演合作式双基发射机的单基地雷达提供。
对于椭圆定位系统，如果忽略信噪比的变化，则目标定位误差通常随其临近基线而增大。误差主要来源于式（1.7）的固有几何关系。当直接采用距离和估计方法时，还会产生其他误差，包括直接路径信号干扰（类似日月蚀）、脉冲不稳定度和多径效应。当发射机采用脉冲压缩技术时，日月蚀问题是来自距离副瓣的干扰。如果采用线性调频脉冲压缩技术，则采用汉明或余弦平方时域加权和采用同类型的频域加权相比，接收机的近距离副瓣抑制大约能改善5dB 。
在双曲线定位系统中，目标定位误差随目标接近两发射的机连线而下降。在角度-角度定位系统中，当目标位于基线的垂直平分线上且β = 45?时，误差最小。在其他位置上，误差则相应增大[18]。当测量数据（或冗余数据）持续提供给双基地或多基地雷达时，可以用卡尔曼滤波器或其他类型的滤波器来估计目标的状态。
5.2覆盖范围
和单基地雷达类似，双基地雷达的覆盖范围也是由灵敏度和电磁波传播情况决定的。双基地雷达传播要求目标和两个基地间有适当的路径，而且必须包括多径效应、绕射、折射、遮蔽、吸收及几何关系。前5个方面的影响通常包含在式（1.1）的方向图传播因子和损耗因子中，几何关系另外讨论。
如果目标、发射机和接收机高度给定，则目标必须同时处在发射基地和接收基地的视线内。对于平坦地面而言，这些视线要求可以由以各基地为圆心的覆盖范围圆来确定。落在两圆的公共区内的目标满足上述要求，如图1.3所示。这些覆盖范围圆的半径（以km 计）近似为
)(130R t R h h r += （1.9）
和 )(130
T t T h h r += （1.10） 式中，h t 为目标高度，km ；h R 为接收天线高度，km ；h T 为发射天线高度，km ；
若接收机通过直接链路建立同步关系，那么发射机和接收机间也必须有适当的视线。在这种情况下，h t = 0，r R +r T ≥L 。式中，L 为基线长，因此有
L ≤130)(T R h h + （1.11）
若通过稳定时钟来建立同步关系，则没有发射机和接收机间视线的要求，系统只需满足式（1.9）和式（1.10）的要求即可。
图1.3 公共覆盖范围区域A C 的几何关系
如图1.3所示，公共覆盖范围区A C 是两个覆盖范围圆的相交部分，且有
()()[]T T 2T R R 2
R C sin sin 21
φφφφ-+-=r r A （1.12）
式中的φR 和φT 如图1.3所示，而且
???? ??+-=-L r L r r R 22T 2R 1R 2cos 2φ （1.13）
???
? ??+-=-L r L r r T 22R 2T 1T 2cos 2φ （1.14） 地形和其他类型的阻挡或遮蔽会降低单基地和双基地雷达的覆盖范围，对陆基双基地发射机和接收机则降得更为严重。由于这个原因，因此一些防空双基地雷达使用高架的发射机或机载的发射机。无论是双基地雷达还是双基地雷达网，其覆盖范围都比单基地雷达的小，这是一条基本规律。
6. 多普勒关系
发射机和接收机均在运动时，可用如图1.5所示定义双基地多普勒的几何位置关系和运动关系。目标速度矢量的大小为V ，相对于双基地角平分线的视角为δ。发射机和接收机速度矢量的大小分别为V T 和V R ，以正北坐标系（如图1.1所示）为参考的视角分别为δT 和δR 。
图1.5 双基地多普勒的几何图
6.1目标多普勒
当发射机和接收机静止（V T =V R =0）时，目标在接收基地的双基地多普勒频移f B 为：
)2/c o s (c o s )/2(B βδλV f = （1.17）
当β = 0?时，式（1.17）变成单基地多普勒频移。δ是速度矢量和雷达-目标视线的夹角，并且视线和双基地角平分线共线。当β =180?时，即前向散射情况，对任意的δ，f B = 0。式（1.17）表
明：
（1）对于给定的δ，双基地目标多普勒频移永远不会大于双基地角平分线上的单基地雷达所检测到的目标多普勒频移；
（2）对所有的β，当-90?<δ<90?时，双基地多普勒频移为正；在此界定下，以双基地角平分线为参考的趋近目标将产生一个正的或上升的多普勒频移；
（3）对所有的β，当目标速度矢量垂直于双基地角平分线（δ＝±90?）时，双基地目标多普勒频移为0，该矢量与通过目标位置（目标零多普勒频移曲线）的距离和画出的椭圆相切；
（4）对所有的β（β<180?），当目标速度矢量和双基地角平分线共线时，双基地多普勒频移的绝对值最大；该矢量也和通过目标位置画出的正交双曲线相切；该双曲线是目标的最大多普勒频移曲线。
6.2多普勒等值线
当目标不动、发射机和接收机在运动时（如机载），接收站的双基地多普勒频移f TR 为
)cos()/()cos()/(R R R T T T TR θδλθδλ-+-=V V f
式中各项的定义同如图1.5所示。
地球表面上具有恒定多普勒频移的点的轨迹称为多普勒等值线。对于单基地雷达和平坦地面而言，三维多普勒等值线是圆锥面，两维的是以雷达为原点的射线。双基地多普勒等值线却是扭曲的，这与几何位置关系和相对运动有关。对于平坦地面和两维的情况，令式（1.18）中的f TR 为常数，然后求解θR （或相应的θT ），即可以解析地推导出这些曲线。
图1.6是两维双基地平面上的双基地多普勒等值线。图中，取发射机和接收机的高度为零或接近于零，且假设
m/s 250R T ==V V 0T =δ
45R =δ m 03.0=λ
则双基地平面上栅格的大小是任意的，即多普勒等值线不随标尺的改变而改变。在如图1.6所示中的左、右两边的多普勒等值线接近于射线，对应于伪单基地工作点。
图1.6 平坦地面两维双基地的多普勒等值线
7 双基地雷达的抗干扰能力
7.1 抗有源阻塞干扰。 假定目标带有阻塞式干扰机,由于干扰机无法确定接收站的位置,则干扰方向与双基地的关系如图2所示。这样,与单基地雷达相比,对于定向干扰,接收站受到干扰机副瓣的干扰。当接收主瓣对准干扰副瓣时,单基地雷达与双基地雷达接收站收到的干扰信号功率之比为干扰机的主副瓣之比。当接收站追赶发射脉冲到其他方向时,单基地雷达与双基地雷达接收站收到
的干扰信号功率之比为干扰机的主副瓣之比加上接收站天线主副瓣之比。因此,两项综合起来双基地雷达接收站可获得10 dB～20 dB 的抗干扰好处。对于全向干扰,由于干扰功率大量分散,故接收功率也将明显减少。再加上接收主瓣不会对准干扰机,结果总的干扰功率将大大降低。
7.2 抗欺骗干扰。
通常欺骗干扰都是干扰机针对雷达辐射源的。干扰机根据检测到的天线转速、发射功率、脉冲重复频率等雷达参数对雷达实施各种欺骗,如角度、距离和速度欺骗等。但由于干扰机无法确定双基地雷达的具体配置情况和接收站的距离、方位等信息,所以就不能选出合适的干扰程序进行有效干扰。
7.3 反地杂波和海杂波的性能。
在双基地雷达中,收、发基地平台所处的位置不同,工作情况也就不同。在单基情况下,如空中机载发射平台照射到的地面或海面等背景回波,对目标起很大的干扰作用。在双基地工作时,接收站主要只收到目标的散射回波 ,由副瓣等原因造成的杂波背景是非常弱的,因此双基地雷达工作方式本身就有可能去掉杂波干扰。对于无源干扰 ,因为既不能选定准确的投放方向(位置),也很难把握投放时机,无论是箔条还是其他假目标都难发挥干扰效果。所以,不管是有源干扰还是无源干扰，双基地雷达被干扰的概率和受干扰的影响都大大减少。
“平面内”地杂波散射系数 Domville对X波段、垂直极化条件下的包括开阔草地、树林和建筑物在内的乡村地面的测量数据进行了总结，并给出了如图25.10[108]所示的。Domville称，由于数据来自不同的杂波源，并且是不同地形的平均，因此虽然这些数据有时可能会有10dB的差异；但是任一数据组的原始数据均散布在1～4.5dB之间。测量数据库由直线s=i、i =90、s =90附近及前向散射区沿镜像脊附近的那些点组成，其余的数据则是内插值。 Domville还总结了森林和市区的“平面内”测量数据[108]。所有的Domville测量地形的 B 0等值线都具有相似的形状。市区的 B 0普遍比森林高出3～6dB。但镜像脊的范围较小。 由于森林地形是更均匀的散射体，因此B0的锥状等值线延伸到前向散射象限（s >90）。镜像脊的范围较乡村地面小且幅度约低16dB。森林地形的其他B0值在s<90时和乡村地面的B0的值相似。 Domville报道[109]，对小平面外角（＝165），观测到的乡村地面和森林地形的B0在小i时没有明显地变化。同样，在小i的条件下，乡村地面和森林地形的B0在水平极化、垂直极化和交叉极化之间也没有观察到明显地变化。 半沙地在i<-1和所有s>-1时，水平和垂直极化测量的B0值都是-40dB[110]。交叉极化的测量值则低5～10dB。而且当从180变到165时，B0约以每度0.3dB衰减。 尽管地形条件不同，但是Cost的“平面内”数据[42]和Domville的数据[108]的吻合程度仍约为10dB之内。即使地形条件更均匀，Cost的数据曲线并不总是单调地接近双基地镜像脊区。 Domville的“平面内”地杂波数据可以分成3个区：i<-3或s<-3的低擦地角区（如图25.10所示中的单影线区）；140≤(i+s)≤220的镜像脊区（如图25.10所示中的打点区）；双基地散射区（如图25.10所示中的阴影区）。每个区域都能通过“半经验性处理（包括那些用于拟合测量数据的任意常数）”进行建模。
