2020年二级建造师《机电实务》考前点睛
P1钢产品通常分为四大类：
液态钢（即生铁）、钢锭和半成品、轧制成品和最终产品、其他产品。
P5低合金钢常用材料牌号有：Q355、16MnDG、AF11、Q265GNHO
合金钢常用材料牌号有：20Mn2、12CrMo、15CrMo、12CrlMoV、06Crl9N110。
P6铝及铝合金建材型材
隔热型材常被称为断桥铝合金，它是以低热导率的非金属材料连接铝合金建筑型材制成的具有隔热、隔冷功能的复合材料。
P10塑料及复合材料水管
1.硬聚氯乙烯管：主要用于给水管道（非饮用水）、排水管道、雨水管道
5.交联聚乙烯管：主要用于地板辐射供暧系统的盘管。
6.铝塑复合管：应用于饮用水，冷、热水管。
P13无卤低烟的聚烯烃材料主要采用氢氧化物作为阻燃剂，氢氧化物又称为碱，其特性是容易吸收空气中的水分（潮解）。潮解的结果是绝缘层的体积电阻系数大幅下降
P15母线槽按绝缘方式可分为空气型母线槽、紧密型母线槽和高强度母线槽三种；
空气型母线槽不能用于垂直安装，因存在烟囱效应。
P17机电工程的通用工程设备，一般是指风机设备、泵设备、压缩机设备、输送设备等。
P18电力设备包括：火力发电设备、核电设备、风力发电设备、光伏发电设备等。
(1)火力发电设备包括：承压蒸汽锅炉机组、汽轮发电机组、工业自动化仪表、管道及系统、水处理及制氢设备和系统
P19石油化工设备分为静设备、动设备等。静设备包括：容器、反应设备、塔设备、换热设备、储罐等；动设备包括：压缩机、粉碎设备、混合设备、分离过滤设备、制冷设备、干燥设备、包装设备、输送设备、储运设备、成型设备等。
P20变压器的技术参数：【I=U/R】
1额定容量、②额定电压、③额定电流、④短路阻抗、⑤连接组别、⑥绝缘等级和⑦冷却方式。
2

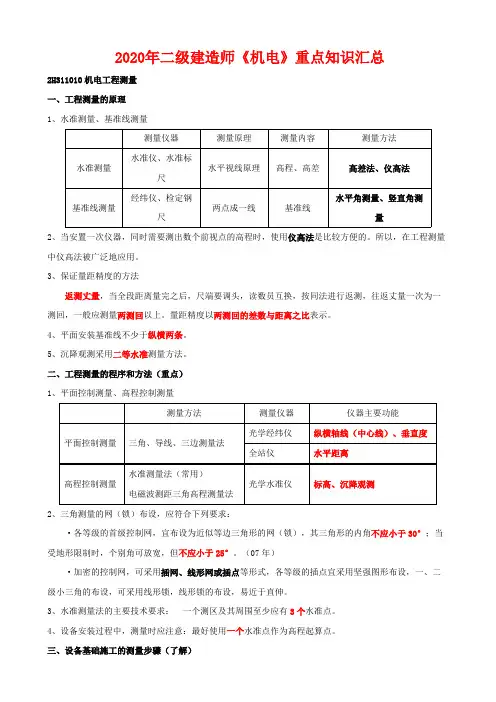

P22无论是建筑安装还是工业安装的测量，其基本程序都是：设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等
P23:（1）水准测量法的主要技术要求：1）各等级水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地点。2）一个测区及周围最少应有3个水准点。3）水准观测应在标石埋设稳定后进行。两次观测高差较大且超限时应重测。当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数。（2）设备安装过程中，最好使用一个水准点作为高程起算点
P23安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装平面线不少于纵、横两条。
P23标高基准点一般埋设在基础边缘且便于观测的位置。
标高基准点一般有两种：一种是简单的标高基准点;另一种是预埋标高基准点
（3）连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。
P24管线的起点、终点及转折点称为管道的主点。其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩标定。
P24地下管线工程测量：必须在回填前，测量出起、止点，窨井的坐标和管顶标高。
P27在大型建筑施工，沟渠、隧道开挖，大型机器安装，以及变形观测等工程测量中应用甚广。用激光准直仪找正高层钢塔架采用的操作方法与光学经纬仪完全相同。
P28起重机可分为：桥架型起重机、臂架型起重机、缆索型起重机三大类。
P30卷扬机的使用要求
（1）起重吊装中一般采用电动慢速卷扬机。选用卷扬机的主要参数有额定载荷、容绳量和额定速度。
（4）由卷筒到第一个导向滑车的水平直线距离应>卷筒长度的25倍，且该导向滑车应设在卷筒的中垂线上，以保证卷筒的入绳角<2°
（5）卷扬机上的钢丝绳应从卷筒底部放出，余留在卷筒上的钢丝绳≥4圈，以减少钢丝绳在固定处的受力。当在卷筒上缠绕多层钢丝绳时，应使钢丝绳始终顺序地逐层紧缠在卷筒上，最外一层钢丝绳应低于卷筒两端凸缘一个绳径的高度。
P31流动式起重机的使用要求
⑧两台起重机作主吊吊装时，吊重应分配合理，单台起重机的载荷≤其额定载荷的80%,必要时应采取平衡措施。如：应限定起升速度及旋转速度。
⑨多台起重机械的操作应制定联合起升作业计划，还应包括仔细估算每台起重机按比例所搬运的载荷。基本要求是确保起升钢丝绳保持垂直状态；多台起重机所受的合力≤各台起重机单独起升操作时的额定载荷。
P32吊索选用钢丝绳的安全系数应≥6。
P32吊耳使用要求
（1）设备出厂前应按设计要求做吊耳检测，并出具检测报告，设备到场后应对吊耳外观质量进行检查，必要时进行无损检测。现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测。
（2）设备到场后，技术人员要对吊耳焊接位置及尺寸进行复测。
P32卸扣使用要求
（1）吊装施工中使用的卸扣应按额定负荷标记选用，不得超载使用，无标记的卸扣不得使用。
（3）卸扣使用前应进行外观检查，发现有永久变形或裂纹应报废。
P35二、吊装方案管理
（三）起重吊装方案流程管理
方案的编制1.施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案。
2.实行施工总承包的，专项施工方案应当由施工总承包单位组织编制。
方案审批流程1.专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章
并由总监理工程师审查签字、加盖执业印章后方可实施
2.危大工程实行分包并由分包单位编制专项施工方案的，专项施工方案应当由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章。
专家论证
1.专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。
2.施工单位（总包单位）组织专家论证
2.专家应当从地方人民政府住房城乡建设主管部门建立的专家库中选取，符合专业要求且人数≥5名。与本工程有利害关系的人员不得以专家身份参加专家论证会。
P36流动式起重机的基本参数：额定起重量、最大工作半径（幅度）和最大起升高度。在特殊情况下，还需要知道起重机的起重力矩、支腿最大压力、轮胎最大载荷、履带接地最大比压和抗风能力工
P37钢结构：其影响因素包括：①板厚、②钢材分类、③受力状态、④钢材碳当量。
P37焊接操作人员（以下简称焊工）
1）《特种设备焊接操作人员考核细则》中规定：从事下列焊缝焊接工作的焊工，持有《特种设备作业人员证》：
P39焊接方法应采用①钨极氩弧焊、②熔化极氯弧焊、③等离子焊及通过试验可保证焊接质量的其他焊接方法。不用焊条电弧焊，一般也不采用气焊
P39焊接时，为保证焊接质量而选定的各项参数（例如：焊接电流、焊接电压、焊接速度、焊接线能量等）的总称。是编制焊接作业指导书的重要内容
P40焊缝形式
1）按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝、端接焊缝五种。
2）按施焊时焊缝在空间所处位置，分为平焊缝、立焊缝、横焊缝、仰焊缝四种形式。
P44钢制储罐焊缝的外观检查、无损检测、严密性试验（罐底所有焊缝）、煤油渗漏（浮顶）、充水试验。
P47无损检测
（1）表面无损检测方法是指磁粉检测和渗透检测；内部无损检测方法通常是射线检测和超声波检测。
（4）对设计没有规定进行射线检测或超声波检测的焊缝，焊接检查人员应对全部焊缝的可见部分进行外观检查，根据现场实际施工情况，对焊缝内部质量有怀疑时，应提出使用射线检测或超声波检测方法对焊缝做进一步检验。
P50基础检查验收
1.设备基础混凝土强度检查验收
（1）应由基础施工单位或监理单位提供设备基础质量合格证明文件，安装单位主要核查基础养护时间及混凝土强度是否符合设计要求。
4.预埋地脚螺栓检查验收
（1）直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求，中心距应在其根部和顶部沿纵、横两个方向测量，标高应在其顶部测量。
（2）直埋地脚螺栓的螺母和垫圈配套，螺纹和螺母保护完好。
（5）安装胀锚地脚螺栓的基础混凝土强度不得小于10MPa，基础混凝土有裂缝的部位不得使用胀锚地脚螺栓
P54轴承间隙的检测及调整
顶间隙：轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径≤顶间隙的3倍。
侧间隙：轴颈与轴瓦的侧间隙采用塞尺进行测量，单侧间隙应为顶间隙的1/2-1/3
轴向间隙：对受轴向负荷的轴承还应检查轴向间隙，检查时，将轴推至极端位置，然后用塞尺或千分表测量
P55地脚螺栓对安装精度的影响主要是紧固力和垂直度。
P56必要时为抵消过大的装配或安装累积误差，在适当位置利用补偿件进行调节或修配。
P57电气安装工程的一般施工程序：埋管、埋件→设备安装→电线、电缆敷设→回路接通→检查、试验、调试→通电试运行→交付使用。
P59交接试验内容：①测量绝缘电阻②直流耐压试验③交流耐压试验④测量直流电阻⑤泄漏电流测量⑥绝缘油试验⑦线路相位检查等
P59交接试验注意事项
（1）在高压试验设备和高电压引出线周围，均应装设遮拦并悬挂警示牌。
（2）进行高电压试验时，操作人员与高电压回路间应具有足够的安全距离。例如，电压等级6-10kV,不设防护栏时，最小安全距离为0.7m。
（3）高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电，放电时间至少1min以上。
（4）断路器的交流耐压试验应在分、合闸状态下分别进行。
（5）成套设备进行耐压试验时，宜将连接在一起的各种设备分离开来单独进行。
（6）做直流耐压试验时，试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min,并记录泄漏电流。
P59电气设备通电条件：电气设备系统通电条件是确认配电设备和用电设备安装完成，其型号、规格、安装位置符合施工图纸要求并验收合格，电气交接试验合格，所有建筑装饰工作完成并清扫干净，电气设备通电环境整洁。
P60供电系统试运行条件
（1）电气设备安装完整齐全，连接回路接线正确、齐全、完好。
（2）供电回路应核对相序无误,电源和特殊电源应具备供电条件。
（3）电气设备应经通电检查,供电系统的保护整定值已按设计要求整定完毕。
（4）环境整洁,应有的封闭已做好。
P64:电力架空线路试验：1）测量线路的绝缘电阻应不小于验收规范的规定；2）架空线各相的两侧相位应一致；3）在额定电压下对空载线路的冲击合闸试验应进行3次；4）杆塔防雷接地线与接地装置焊接，测量杆塔的接地电阻应符合设计的规定；5）用红外线测温仪，测量导线接头的温度，来检验接头的连接质量。
P69电缆封端应严密，并根据要求做电气试验。6kV以上的橡塑电缆，应做交流耐压试验或直流耐压试验及泄漏电流测试；1kV 及以下的橡塑电缆用2500V兆欧表测试绝缘电阻代替耐压试验
P71电缆的防火和阻燃措施
（1）控制电缆和重要的电力电缆应采用防火或阻燃电缆
（2）电缆进入电缆沟、电缆隧道、电缆夹层、柜和箱的孔洞要进行防火封堵
（3）电缆沟、电缆隧道内每60-100m要设一道防火墙和防火门。重要的电缆通道应安装自动报警和自动灭火装置。
（4）电力电缆与控制电缆之间应设防火隔板
P72室内的变配电设备连接、配电干线都可能采用母线
P72母线安装前检查
（1）检查母线的型号、规格是否与设计图纸一致,检查出厂试验报告和合格证。
（2）检查母线材质的表面应光洁平整，不应有裂缝、折皱、变形及扭曲。
P73安装前要求
（4）封闭母线进场、安装前应做电气试验，绝缘电阻测试≥20MΩ；高压封闭母线必须做交流耐压试验，
P74母线安装与调整
（1）支吊架制作安装：2）封闭母线直线段，室内支吊架间距不大于2m,垂直安装时每4m设置弹簧支架。
（2）吊装与调整
2）封闭母线水平度和垂直度偏差不宜大于0.15%；动力母线全长最大偏差不宜大于20mm;照明母线全长水平最大偏差不应大于5mm,全长垂直最大偏差不应大于10mm。
3）封闭母线进场、安装前应做电气试验，绝缘电阻测试不小于20MΩ；高压封闭母线必须做交流耐压试验，测试结果符合封闭母线产品技术说明书要求
P74接地
（2）封闭母线槽全长保护接地≥2处，分支段母线槽的末端需保护接地，与接地干线连接采用焊接。
（3）封闭母线可靠接地前，不得进行交接试验和通电试运行。
P76工业管道由管道组成件和管道支承件组成。
1.管道组成件
管道组成件是用于连接或装配管道的元件。包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、疏水器、过滤器、管路中的节流装置和分离器等
P79斜接弯头的周长允许偏差应符合下列规定：
1）当公称尺寸>1000mm时，允许偏差为±6mm;
2）当公称尺寸≤1000mm时，允许偏差为±4mm。
P81阀门安装
（1）阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向
（2）当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门应在开启状态下安装对接焊缝底层宜采用氮弧焊，且应对阀门采取防变形措施
（3）安全阀安装应垂直安装
P82压力试验是以液体或气体为介质，对管道逐步加压，达到规定的压力，以检验管道强度和严密性的试验，应符合下列规定：（1）管道安装完毕，热处理和无损检测合格后，进行压力试验。（2）压力试验应以液体为试验介质，当管道的设计压力小于或等于0.6MPa时，可采用气体为试验介质，但应采取有效的安全措施。（3）脆性材料严禁使用气体进行试验，压力试验温度严禁接近金属材料的脆性转变温度。（5）试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。（6）试验结束后及时拆除盲板、膨胀节临时约束装置。（7）压力试验完毕，不得在管道上进行修补或增添物件。
P82压力试验：（4）试验用压力表已校验，并在有效期内，其精度≥1.6级，表的满刻度值应为被测最大压力的1.5~2倍,压力表≥2块。
P84泄漏性试验
1.输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
2.泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。
3.泄漏性试验压力为设计压力。
4.泄漏性试验可结合试车一并进行。
P84管道吹扫与清洗一般规定
8.管道吹扫与清洗合格后，应由施工单位会同建设单位或监理单位共同检查确认，并应填写管道系统吹扫与清洗检查记录及管道隐蔽工程（封闭）记录。
P86汽轮机由汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。
P87安装质量控制点
（1）基础检验，划线垫铁安装（2）台板、汽缸、轴承座安装（3）油润滑、油循环系统
P90发电机转子穿装前进行单独气密性试验。待消除泄漏后，应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。【单独气密性试验→穿转子】
P93散装锅炉本体的安装程序：汽包安装→锅炉本体受热面的安装→尾部受热面的安装→燃烧设备的安装→附属设备安装→热工仪表保护装置安装。
P95电站锅炉安装质量控制要点
1.钢结构安装施工方案
2.锅炉受热面安装质量控制
P96光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器、电气设备等组成。光伏支架包括跟踪式支架、固定支架和手动可调支架等
P100复测基础并对表面进行处理，应符合要求。基础混凝土强度≥设计强度的75%
P101:球罐的焊接顺序：1）焊接程序原则：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊坡口深度小的一侧。
P104储罐的充水试验
1.储罐建造完毕，应进行充水试验，并应检查:①罐底严密性，②罐壁强度及严密性，③固定顶的强度、稳定性及严密性，
④浮顶及内浮顶的升降试验及严密性、⑤浮顶排水管的严密性等。⑥进行基础的沉降观测等。进行基础的沉降观测。
P105钢结构制作和安装单位，应按现行国家标准《钢结构工程施工质量验收规范》的有关规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验，其结果应符合设计要求。当高强度螺栓连接节点按承压型连接或张拉型连接进行强度设计时，可不进行摩擦面抗滑移系数的试验。
P106高强度螺栓连接的要求
（1）高强度螺栓连接处的摩擦面可根据设计抗滑移系数的要求选择处理工艺，抗滑移系数应符合设计要求。
（2）经表面处理后的高强度螺栓连接摩擦面要求：
1）连接摩擦面应保持干燥、清洁
2）经处理后的摩擦面应采取保护措施，不得在摩擦面上做标记;
3）摩擦面采用生锈处理方法时，安装前应以细钢丝刷垂直于构件受力方向除去摩擦面上的浮锈。
P107仪表设备及材料的保管要求
（1）测量仪表、控制仪表、计算机及其外部设备等精密设备，宜存放在温度为5-40℃、相对湿度≤80%的保温库内。
（2）执行机构、各种导线、阀门、有色金属、优质钢材、管件及一般电气设备，应存放在干燥的封闭库内。
（3）设备由温度低于-5℃的环境移入保温库时，应在库内放置24h后再开箱。
（4）仪表设备及材料在安装前的保管期限不大于1年
P110超声波流量计上下游直管段长度应符合设计文件规定；对于水平管道，换能器的位置应在与水平直线成45°夹角的范围内；被测管道内壁不应有影响测量精度的结垢层或涂层
。
P111温度取源部件的安装位置：要选在介质温度变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件的附近和介质流束呈现死角处以及振动较大的地方。
P112:防腐蚀通常采用化学防腐蚀、物理防腐蚀、电化学防腐蚀等方法
P113表面处理的方法：（1）常用方法有工具清理、机械处理、喷射或抛射处理。
P113工具处理等级分为St2级、St3级两级；
喷射处理质量等级分为Sa1级、Sa2级、Sa2.5级、Sa3级四级。
P114涂装方法
（1）涂装方法：手工刷漆、喷涂（2）喷涂方法：空气喷涂、高压无气喷涂
P115一、绝热层施工技术要求
1.当采用一种绝热制品，保温层厚度大于或等于100mm;保冷层厚度大于或等于80mm时，应分为两层或多层逐层施工,各层的厚度宜接近。
4.拼缝宽度，当作为保温层时，不应大于5mm，当作为保冷层时，不应大于2mm
5.绝热层施工时，同层应错缝，上下层应压缝,其搭接的长度不宜小于100mm。
6.水平管道的纵向接缝位置，不得布置在管道垂直中心线45°范围内。当采用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，但应偏离管道垂直中心线位置。
8.保温设备及管道上的裙座、支座、吊耳、仪表管座、支吊如等附件，应进行保温，当设计无规定时，可不必保温。
9.保冷设备必须进行保冷.设备裙座里外均应进行保冷
10.施工后的保温层不得覆盖设备铭牌。施工后的保冷层应将设备铭牌处覆盖，设备铭牌应粘贴在保冷系统的外表面，粘贴铭牌时不得刺穿防潮层。
P117当防潮层采用玻璃纤维布复合胶泥涂抹施工时，应符合下列规定：
（1）立式设备和垂直管道的环向接缝，应为上下搭接。卧式设备和水平管道的纵向接缝位置，应在两侧搭接，并应缝口朝下。（2）玻璃纤维布应随第一层胶泥层边涂边贴，其环向、纵向缝的搭接宽度≥50mm,
（3）粘贴的方式，可采用螺旋形缠绕法或平铺法
公称直径<800mm的设备或管道，玻璃布粘贴宜釆用螺旋形缠绕法，玻璃布的宽度宜为120-350mm;
公称直径≥800mm的设备或管道，玻璃布粘贴可采用平铺法，玻璃布的宽度宜为500-100mm
（5）待第一层胶泥干燥后，再涂抹第二层胶泥
P118金属保护层施工技术要求
（3）管道三通部位金属保护层的安装,支管与主管相交部位宜翻边固定，顺水搭接垂直管与水平直通管在水平管下部相交，应先包垂直管，后包水平管；垂直管与水平直通管在水平管上部相交，应先包水平管，后包垂直管；
（4）垂直管道或设备金属保护层的敷设，应由下而上进行施工，接缝应上搭下
（6）金属保护层的接缝可选用搭接、咬接、插接及嵌接的形式。
P121工序交接证明书应包括的内容
1.炉子中心线和控制标高的测量记录及必要的沉降观测点的测量记录；
2.隐蔽工程的验收合格证明；
3.炉体冷却装置、管道和炉壳的试压记录及焊接严密性试验合格证明；
4.钢结构和炉内轨道等安装位置的主要尺寸复测记录；
5.动态炉窑或炉子的可动部分试运转合格证明；
6.炉内托砖板和锚固件等的位置、尺寸及焊接质量的检查合格证明；
7.上道工序成果的保护要求。
P124:留设膨胀缝的位置，应避开受力部位、炉体骨架和砌体中的洞，砌体内外层的膨胀缝不应互相贯通，上下层应相互错开。P126砌筑工程冬期施工应遵守下列技术规定：
（1）砌筑应在供暖环境中进行。工作地点和砌体周围温度均≥5℃。砌筑完毕后，若不能随即烘炉投产时，应采取烘干措施：否则砌体周围温度≥5℃。耐火砖和预制块在砌筑前应预热至0℃以上。
P128室外给水管道施工程序：施工准备→材料验收→管道测绘放线→管道沟槽开挖→管道加工预制→管道安装→系统压力试验→防腐绝热→系统清洗、消毒→系统通水试验。
P1283.自动喷水灭火系统施工程序管道试压→管道冲洗→减压装置安装
P129室内排水管道施工程序：施工准备→材料验收→配合土建预留、预埋→管道测绘放线→管道支架制作→管道加工预制→管道支架安装→管道安装→系统灌水试验→系统通水、通球试验。
P130阀门安装前，应按规范要求进行强度和严密性试验，试验应在每批（①同牌号、②同型号、③同规格）数量中抽查10%,且≥1个。安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍。
P131管道穿过楼板时应设置金属或塑料套管。安装在楼板内的套管，其顶部高出装饰地面20mm,安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm,底部应与楼板底面相平，套管与管道之间缝隙宜用阻燃密实材料和防水油膏填实，且端面应光滑。
P133:室内给水系统、室外管网系统管道安装完毕，应进行水压试验。水压试验压力必须符合设计要求，当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
P135:开关柜、配电柜的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。
P135母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。
P137母线槽的施工技术要求
（1）母线槽安装前，应测量每节母线槽的绝缘电阻值，且≥20MΩ。
（3）母线槽水平安装时，圆钢吊架直径≥8mm,吊架间距不应>2m。每节母线槽的支架≥1个，转弯处应增设支架加强。垂直安装时应设置弹簧支架。
（4）每段母线槽的金属外壳间应可靠连接，母线槽全长与保护导体可靠连接≥2处。
（5）母线槽安装完毕后，应对穿越防火墙和楼板的孔洞进行防火封堵。
P140:照明配电箱内应分别设置中性线（N线）和保护接地（PE线）汇流排，中性线和保护地线应在汇流排上连接，不得绞接。（3）照明配电箱内每一单相分支回路的电流不宜超过16A,灯具数量不宜超过25个。
（4）插座为单独回路时，数量不宜超过10个。用于计算机电源插座数量不宜超过5个
P140灯具安装技术要求
（3）I类灯具外露可导电部分必须用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。
（4）当吊灯灯具质量超过3kg时，应采取预埋吊钩或螺栓固定。
（5）质量>10kg的灯具的固定及悬吊装置应按灯具重量的5倍做恒定均布载荷强度试验，持续时间≥15min
P141 4.插座安装技术要求（3）插座的接线
2）单相三孔插座，面对插座的右孔应与相线连接，左孔应与中性导体（N）连接，上孔应与保护接地导体连接。
4）保护接地导体在插座之间不得串联连接。
5）相线与中性导体（N）不应利用插座本体的接线端子转接供电。
（4）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不能互换；配套的插头应按交流、直流或不同电压等级区别使用。
P1423)接地体的连接应牢固可靠，应用搭接焊接。
接地体采用扁钢时，其搭接长度为扁钢宽度的两倍，并有三个邻边施焊
P146:金属风管板材的拼接方法：采用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。风管板材拼接的咬口缝应错开，不得有十字形拼接缝；
P147风管系统的安装要点
（2）例如，防排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料；输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。
（4）风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度≥1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。
（8）消声器、静压箱安装时，应单独设置支吊架，固定牢固。
P148空调冷冻、冷却水管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。当设计无要求时，应符合下列规定：
（1）冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，当工作压力≤1.0MPa时，应为1.5倍工作压力，最低≥0.6MPa;当工作压力>1.0MPa时，应为工作压力加0.5MPa。
（2）各类耐压塑料管的强度试验压力（冷水）应为1.5倍工作压力，且≥0.9MPa;严密性试验压力应为1.15倍的设计工作压力。
P150系统非设计满负荷条件下的联合试运转及调试内容：
（1）监测与控制系统的检验、调整与联动运行。（2）系统风量的测定和调整（通风机、风口、系统平衡）。
（3）空调水系统的测定和调整。（4）室内空气参数的测定和调整。
（5）防排烟系统测定和调整。防排烟系统测定风量、风压及疏散楼梯间等处的静压差，并调整至符合设计与消防的规定。
P150变风量空调系统联合调试应符合下列规定：
1）系统空气处理机组应能在设计参数范围内对风机实现变频调速。
2）空气处理机组在设计机外余压条件下，系统总风量应满足风量允许偏差应为-5%-+10%的要求；新风量与设计新风量的允许偏差为0-+10%。
3）各变风量末端装置的最大风量调试结果与设计风量的允许偏差应为0-+15%。
(3)空调冷（热）水系统、冷却水系统总流量与设计流量的偏差不应大于10%。
P153建筑设备监控系统的一般施工程序：施工准备→施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收
P153设备、材料采购和验收
（5）设备的质量检测重点应包括安全性、可靠性及电磁兼容性等项目。对不具备现场检测条件的设备材料，可要求第三方检测并出具检测报告。
例如，重要设备的可靠性检测需进行第三方检测，并参考设备生产厂商提供的可靠性产品检测报告。
P153选择产品时，应考虑①产品的品牌和生产地、②应用实践以及供货渠道和供货周期；③产品支持的系统规模及监控距离；④产品的网络性能及标准化程度等信息
P161安全技术防范系统调试检测要求
（1）产品检查：列入国家强制性认证产品目录的安全防范产品应检查产品的认证证书或检测报告。
2）摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量≥20%,且≥3台，数量少于3台时应全部检测。P167:防烟排烟系统:
（2）防火分区隔墙两侧的防火阀，距墙表面应不大于200mm。（4）排烟防火阀宜设独立支吊架。（6）防排烟系统的柔性短管必须采用不燃材料。（7）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统共用且需要设置减振装置时，不应使用橡胶减振装置。（8）风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统风管确定。
P169:建设工程消防验收由住房和城乡建设主管部门组织实施，建设、设计、施工、工程监理、建筑消防设施技术检测等单位予以配合。
P170:消防工程可以按施工程序划分为三种消防验收形式:
1隐蔽工程消防验收、②粗装修消防验收、③精装修消防验
P1695．施工单位应提交：①竣工图、②调试报告、③竣工报告。④设备开箱记录、⑤施工记录（含隐蔽工程验收记录）、⑥设计变更记录
P169（二）消防工程验收应提交的资料（17、19案）
1）建设工程消防验收申报表；
2）工程竣工验收报告和有关消防设施的工程竣工图纸；
3）消防产品质量合格证明文件；
4）具有防火性能要求的建筑构件、建筑材料、装修材料符合国家标准或者行业标准的证明文件
5）消防设施检测合格证明文件；
6）施工、工程监理、检测单位的合法身份证明和资质等级证明文件；
7）建设单位的工商营业执照等合法身份证明文件；
8）法律、行政法规规定的其他材料。
P172电梯制造资料（出厂随机文件）包括土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器等保证电梯安全的主要部件的型式检验证书复印件，设备装箱单，安装使用维护说明书，动力电路和安全电路的电气原理图。
P172书面告知应提交的材料包括：
①《特种设备安装改造维修告知单》；②安装监督检验约请书；③施工单位及人员资格证件；④电梯制造单位的资质证件；⑤工程合同；⑥施工组织与技术方案
P1748.安全部件安装验收要求
(1)限速器动作速度整定封记必须完好，且无拆动痕迹。(2)当安全钳可调节时，整定封记应完好，且无拆动痕迹。
P176在下列情况下，自动扶梯、自动人行道必须自动停止运行，且第2种至第8种情况下的开关断开的动作必须通过安全触点或安全电路来完成1）无控制电压、电路接地的故障、过载;
P178必须招标的机电工程项目
（1）全部或者部分使用国有资金投资或国家融资的项目；
（2）使用国际组织或者外国政府贷款、援助资金的项目
P179~180机电工程招标投标管理要求
（3）招标人应当在提交资格预审申请文件截止时间至少3日前,或者投标截止时间至少15日前，以书面形式通知所有获取资格预审文件或者招标文件的潜在投标人；
（5）依法必须招标的项目，自招标文件开始发出之日起至投标截止之日，最短不得少于20日
（7）招标人在招标文件中要求投标人提交投标保证金的，投标保证金不大于招标项目估算价的2%
P181:评标委员会：（2）由招标人代表及经济、技术专家组成；（3）5人以上单数，其中技术、经济等方面的专家不得少于成员总数的2/3。
P187分包方的履行与管理
（1）分包单位不得再次把工程转包给其他单位。
（2）分包方必须遵守总包方各项管理制度，保证分包工程的质量、安全、工期及环境保护，满足总承包合同的要求。
P188合同变更最常见和最多的是工程变更
P189不可抗力因素。如恶劣气候条件、地震、洪水、战争状态等。
P189按索赔目的分：工期索赔和费用索赔。
P191【案例2H320020-2】
P192按施工组织设计的编制对象，可分为三类：1.施工组织总设计2.单位工程施工组织设计3.分部（分项）工程施工组织设计4.临时用电施工组织设计
P194施工组织设计编制审批
（1）施工组织设计应由项目负责人主持编制，可根据需要分阶段编制和审批
（2）施工组织总设计应由总承包单位技术负责人审批；单位工程施工组织设计应由施工单位技术负责人或技术负责人授权的技术人员审批；专项工程施工组织设计（施工方案）应由项目技术负责人审批；
P195施工方案编制依据：工程建设有关的法律法规、标准规范、施工合同、施工组织设计、设计技术文件如施工图和设计变更、供货方技术文件如施工机械性能手册或设备随机资料、施工环境条件、同类工程施工经验、技术素质及创造能力等。
P196比如：机电工程中采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程；起重量300kN及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械安装和拆卸工程；跨度36m及以上的钢结构安装工程，或跨度60m及以上的网架和索膜结构安装工程；重量1000kN及以上的大型结构整体顶升、平移、转体等施工工艺均属超过一定规模的危险性较大的分部分项工程。
P197施工方案实施
（3）交底内容包括工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施、环境保护措施等
P200施工现场项目部主要人员的配备
（2）项目经理必须具有机电工程建造师资格
（4）项目部技术人员：根据①项目大小和②具体情况,按分部、分项工程和专业配备
P203进场验收要求:①在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证,进行材料的数量和质量验收；②验收工作按质量验收规范和计量检测规定进行；③验收内容包括材料品种、规格、型号、质量、数量、证件等；④验收要做好记录、办理验收手续；⑤要求复检的材料应有取样送检证明报告；⑥对不符合计划要求或质量不合格的材料应拒绝接收。
P207【案例2H320040-3】
P211施工技术交底的注意事项
1.施工技术交底前，应准备相关资料。
2.交底内容要详尽、涵盖整个施工过程。
3.交底必须针对工程特点、设计意图，充分体现针对性、独特性、实用性。
4.交底要有可操作性。
5.交底表达方式要通俗易懂。
P212按照变更的内容性质，分为重大设计变更和一般设计变更。
重大设计变更是指变更对项目实施总工期和里程碑产生影响,或改变工程质量标准、整体设计功能，或增加的费用超出批准的基础设计概算，或增加原批准概算中没有列入的单项工程，或工艺方案变化、扩大设计规模、增加主要工艺设备等改变基础设计范围等原因提出的设计变更。重大设计变更应按照有关规定办理审批手续。
P2134.设计变更应按照变更后的图纸由①施工单位实施，监理工程师签署实施意见。②原设计图已实施后，才发生变更，则应注明。③施工中发生的材料代用，办理材料代用单。杜绝没有详图或具体使用部位而只是增加材料用量的变更。
5.各单位对设计图纸的合理修改意见，应在设计交底或施工图会审中或施工之前提出。在施工试车或验收过程中，只要不影响生产，一般不再接受变更要求
P216机电工程项目施工单位需要归档的竣工档案主要内容：
（1）一般施工记录。（2）图纸变更记录。（3）设备、产品及物资质量证明、检查、安装记录。
（4）预检、复检、复测记录。（5）各种施工记录，如隐蔽工程检查验收记录、施工检查记录、交接检查记录等。（6）施工试验、检测记录。
P223单位工程施工进度计划实施前的交底
（2）交底内容：①施工进度控制重点（关键线路、关键工作）、②施工用人力资源和物资供应保障情况、③各专业队组（含分包方的）分工和衔接关系及时间点、④安全技术措施要领和⑤单位工程质量目标。
P226建设单位的原因：建设资金没有落实，工程款不能按时交付，影响设备、材料采购，影响施工人员的工资发放，影响计划进度。
P226影响施工计划进度的因素：1.工程资金不落实2.施工图纸提供不及时3.气候及周围环境的不利因素4.供应商违约5.设备、材料价格上涨6.四新技术的应用7.施工单位管理能力
P232【案例2H320060-3】
P235事中控制
施工过程中对所有的与工程最终质量有关的各个环节，包括对施工过程的中间产品（工序产品或分项、分部工程产品）的质量控制。
（1）施工过程质量控制。（2）设备监造控制。指大型特殊的设备必须派人到工厂监造。
（3）中间产品控制。在机电工程施工中比较多，比如锅炉及压力容器安装（4）分项、分部工程质量验收或评定的控制。（5）设计变更、图纸修改、工程洽商等施工变更的审查控制。
P236工序质量控制的方法一般有①质量预控、②工序分析、③质量控制点的设置三种，以质量预控为主
验人员巡回抽检为辅。成品的质量必须进行终检认证
P242四、质量事故处理程序
1.事故报告事故报告应包括下列内容：（3）事故的初步原因；
2.现场保护
3.事故调査
4.撰写质量事故调查报告
5.事故处理报告
P244【案例2H320070-3】第1问
P249总承包单位、专业承包和劳务分包单位应按规定配备项目专职安全生产管理人员，负责施工现场各自管理范围内的安全生产日常管理；
P251工长（施工员）进行书面交底后，应保存安全技术交底记录和所有参加交底人员的签字。安全技术交底记录一式三份，分别由工长、施工班组和安全员留存。
P255建设施工安全重大危险源，主要有以下类型：坍塌、倒塌、高处坠落、火灾、爆炸等
P256项目施工危险源辨识常采用“安全检查表”方法。
P256编制危险源清单有助于辨识危险源，及时采取措施，减少事故的发生。清单的内容一般包括：危险源名称、性质、风险评价和可能的影响后果，需采取的对策或措施。
P258吊装作业操作要求
（1）流动式起重机吊装过程中，应重点监测以下部位的变化情况：
1）吊点及吊索具；2）起升卷扬机及变幅卷扬机；
3）超起系统工作区域；4）起重机吊装主要参数仪表显示变化情况
5）吊装安全距离；6）起重机水平度及地基变化情况等。
P261施工现场伤亡事故发生后，项目部应立即启动“事故应急预案”。
（1）首先抢救伤员（2）应迅速排除险情（3）保护事故现场
【案例2H320080-3】
P267内部沟通协调的主要内容：1.施工进度计划的协调2.施工生产资源配备的协调3.工程质量管理的协调4.施工安全与卫生及环境管理的协调5.施工现场的交接与协调
P270对分包单位严格考核与管理：总承包单位应从资质条件、技术装备、技术管理人员资格以及履约能力等方面对分包单位严格考核与管理，确定满足工程要求的分包单位
P275专业要求
1.管线的预埋和预留、机电末端装置安装应与土建及装饰相互配合，工序合理。
2.除锈、防腐宜在工厂内完成，现场涂装时应采用无污染、耐候性好的材料。
3.管道的加工优先采用工厂化预制，管道连接宜采用机械连接方式。
4.供暖散热器片组装应在工厂内完成
P285企业管理费是指建筑安装企业组织施工生产和经营管理所需的费用。内容包括：管理人员工资、办公费、差旅交通费、固定资产使用费、工具用具使用费、劳动保险费、检验试验费、夜间施工增加费、工程定位复测费、工会经费、职工教育经费、财产保险费、财务费、税金和其他等。
P291:成本降低率=（计划成本—实际成本）/计划成本
P298单机试运行责任分工及参加单位
（1）单机试运行由施工单位负责。
P298联动试运行责任分工及参加单位
（1）由建设单位（业主）组织、指挥。
（2）施工单位工作内容。包括：负责岗位操作的监护，处理试运行过程中机器、设备、管道、电气、自动控制等系统出现的问题并进行技术指导。
（3）联动试运行参加单位：建设单位、生产单位、施工单位以及总承包单位（若该工程实行总承包）、设计单位、监理单位、重要机械设备的生产厂家。
（4）若建设单位要委托施工单位（或总承包单位）组织联动试运行，可签订合同进行约定。施工单位（或总承包单位）在联动试运行时代替建设单位（业主）负责组织、实施试运行的全部工作，并承担自己在试运行过程中的辅助职能。
P301轴流通风机试运转要求：
1）启动时各部位应无异常现象。
2）启动在小负荷运转正常后，应逐渐增加风机的负荷，在规定的转速和最大出口压力下，直至轴承达到稳定温度后，连续运转时间≥20min。
3）轴流通风机启动后调节叶片时，电流≤电动机的额定电流值；
5）试运转中，一般用途轴流通风机在轴承表面测得的温度不得高于环境温度40℃；电站式轴流通风机和矿井式轴流通风机，滚动轴承正常工作温度≤70℃，瞬时最高温度≤95℃,温升≤60℃；滑动轴承的正常工作温度≤75℃。
P305系统在试运转中应检查下列各项，并应做好记录：①润滑油的压力、温度和各部分供油情况；②吸入和排出介质的温度、压力；③冷却水的供水情况；④各轴承的温度、振动；⑤电动机的电流、电压、温度。
P316竣工结算编制依据：
（1）工程合同（包括补充协议）（2）《计价规范》（3）已确认的工程量、结算合同价款及追加或扣减的合同价款（4）投标文件（5）建设工程设计文件及相关资料（6）其他依据。
P317安全文明施工费的支付
1）除专用合同条款另有约定外，发包人应在工程开工的28天内预付不低于当年施工进度计划的安全文明施工费总额的50%,其余部分应与进度款同期支付。
2）发包人没有按时支付安全文明施工费的，承包人可以催告发包人支付，发包人在付款期满的7天内仍未支付的，承包人有权暂停施工。
P319工程竣工结算价款=合同价款+施工过程中调整预算或合同价款调整数额-①预付及②已结算工程价款-③质量保证金
P326根据《建设工程质量管理条例》规定，建设工程在正常使用条件下的最低保修期限为：
1.建设工程的保修期自竣工验收合格之日起计算。
2.电气管线、给水排水管道、设备安装工程保修期为2年。
3.供热和供冷系统为2个供暖期或供冷期。
P327工程回访工作计划内容包括：主管回访保修业务的部门；回访保修的执行单位；回访的对象（发包人或使用人）及其工程名称；回访时间安排和主要内容；回访工程的保修期限。
P331施工计量器具检定范畴
（1）列入《中华人民共和国强制检定的工作计量器具目录》（以下简称《强检目录》）的在施工过程使用的工作计量器具。如电能表（单相、三相）、测量互感器（电压互感器、电流互感器）、绝缘电阻测量仪、接地电阻测量仪、声级计等。
（2）施工单位建立的最高计量标准器具：
P332企业、事业单位计量标准器具（简称计量标准）的使用，必须具备下列条件：
（1）经计量检定合格；（2）具有正常工作所需要的环境条件；
（3）具有称职的保存、维护、使用人员;（4）具有完善的管理制度。
P335计量器具的管理程序应符合量值传递、量值测量、量值分析的要求
P338变更用电的规定。有下列情况之一者，为变更用电。
（1）减少合同约定的用电容量（简称减容）；
（2）暂时停止全部或部分受电设备的用电（简称暂停）;
（3）临时更换大容量变压器（简称暂换）;
（11）改变供电电压等级（简称改压）;
P340(1)施工单位编制施工现场“临时用电施工组织设计”，并协助业主向当地电业部门申报用电方案
P343架空电力线路保护区
11～10kV:5m②35～110kV:10m③154～330kV:15m④500kV以上：20m
P343在下列机电工程施工活动中，任何单位或个人必须经县级以上地方电力管理部门批准
（1）在架空电力线路保护区内进行农田水利基本建设工程及打桩、钻探、开挖等作业。
（2）起重机械的任何部位进入架空电力线路保护区进行施工。
（3）<导线距穿越物体之间的安全距离，通过架空电力线路保护区。（4）在电力电缆线路保护区内进行作业。P349
许可参数级别许可范围
锅炉A额定出口压力>2.5MPa的蒸汽和热水锅炉
B
1.额定出口压力≤
2.5MPa的蒸汽和热水锅炉；【提示：2.5属于B类】
2.有机热载体锅炉
P354:承担跨省长输管道安装的安装单位，应当向国家质检总局履行告知手续；承担省内跨市长输管道安装的安装单位，应当向省级质量技术监督部门履行告知手续。
P350压力容器制造（含安装、修理、改造）许可参数级别划分表2H331032-2
许可参数级别许可范围
A（固定式压力容器、氧舱）大型高压容器（A1）；其他高压容器（A2）;球罐（A3）非金属压力容器（A4）；氧舱（A5）；超高压容器（A6）
B（气瓶）无缝气瓶（B1）；焊接气瓶（B2）;特种气瓶包括纤维缠绕气瓶（B3）、低温绝热气瓶（B4）、内装填料气瓶（B5）
C（移动式压力容器）铁路罐车（C1）；汽车罐车、罐式集装箱（C2）；长管拖车、管束式集装箱（C3）
D（固定式压力容器）中、低压容器（D）
P350压力容器制造（含安装、修理、改造）许可，A1级覆盖A2、D级，A2、Cl、C2级覆盖D级。A5级压力容器制造许可的单位可以制造与其产品配套的中低压压力容器。
P356分部工程应按土建、钢结构、设备、管道、电气、自动化仪表、防腐蚀、绝热和炉窑砌筑专业划分。
P360施工质量验收的程序
（1）工业安装工程施工质量验收应按分项工程、分部工程、单位工程依次进行。
（2）土建工程、钢结构工程、防腐蚀工程、绝热工程和炉窑砌筑工程，应按检验批、分项工程、分部工程、单位工程依次进行。
P362(3)经有资质的检测机构检测鉴定达不到设计要求，但经原设计单位核算认可能够满足安全和使用功能的检验项目（检验批），可予以验收
P364建筑安装工程施工质量验收的组织
1.检验批、分项工程质量验收由专业监理工程师或建设单位项目技术负责人分别组织施工单位专业质量检查员、专业工长项目专业技术负责人等进行验收。
2.分部（子分部）工程质量验收由监理单位总监理工程师或建设单位项目负责人组织施工单位项目负责人和技术、质量负责人等进行验收；
3.单位（子单位）工程验收由建设单位负责人组织施工（含分包单位）、设计、监理等单位负责人进行竣工验收
P365建筑安装工程质量验收评定依据由以下5个质量验收标准组成：
（1）《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002；
（2）《通风与空调工程施工质量验收规范》GB50243—2016；
（3）《建筑电气工程施工质量验收规范》GB50303—2015；
（4）《智能建筑工程质量验收规范》GB50339—2013；
（5）《电梯工程施工质量验收规范》GB50310—2002
P367(3)由参加验收的各方人员共同进行观感质量检查，共同决定是否通过验收
P368《注册建造师执业管理办法（试行）》规定，机电工程专业建造师执业工程范围包括：机电、石油化工、电力、冶炼、钢结构、电梯安装、消防设施、防腐保温、起重设备安装、机电设备安装、建筑智能化、环保、电子、仪表安装、火电设备安装、送变电、核工业、炉窑、冶炼机电设备安装、化工石油设备、管道安装、管道、无损检测、海洋石油、体育场地设施、净化、旅游设施、特种专业。
机电工程中，机电安装、石油化工、电力、冶炼各专业工程范围又分别包括各类别工程。
二建机电实务整理重点．.
————————————————————————————————作者：————————————————————————————————日期： ?
1、工程测量 工程测量的的原理有水准测量原理(高差法和仪高法是广发应用的)和基准线测量原理（水平角测量和竖直角测量） 根据设备基础附近水准点，水准仪测出的标志具体数据。相邻安装基准点高差应在０.5mm以内。 工程测量安装程序：建立测量控制网——设置纵横中心线——设置标高基准点——设置沉降观测点——安装过程测量控制——实测记录 光学经纬仪是测量纵横及垂直度 全站仪是通过红外线测量水平距离 长距离输电线测量:用钢尺测距是，丈量长度不宜大于80m,不宜小于20m;一段架空送电线路,其测量长度不宜超过40０ｍ；大跨越的间距通常采用电磁波测距法和解析法测量。 2、工程材料 机电工程常用材料有金属材料、非金属材料和电工线材 工程构件用钢主要有三类:①碳素结构钢分为4个级别，其钢号对应为Ｑｌ95、Q２1５、Q235和Q２75,其中Q代表屈服强度,数字为屈服强度的下限值。碳素结构钢具有良好的塑性和韧性,易于成形和焊接，一般不再进行热处理,能够满足一般工程构件的要求，所以使用极为广泛。②低合金结构钢、根据屈服强度划分：其共有5个强度等级，分别是Q29５、Q345、Q390、Q42０和Q46０；主要适用于：锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。③特殊性能低合金高强度钢。１．耐候钢:加入少量的合金元素,具有良好的焊接性能。 (四)非金属风管(不应低于GB8624难燃B1级) ——酚醛复合风管：适用于低、中压空调系统及潮湿环境； 不适用于高压及洁净空调、酸碱性环境和防排烟系统。 ——聚氨酯复合风管:适用于低、中、高压洁净空调系统及潮湿环境； 不适用于酸碱性环境和防排烟系统。 ——玻璃纤维复合风管 适用于中压以下的空调系统;【通风与空调工程的风管系统按其工作压力（P）可划分为低压系统(P≤５00Ｐa）、中压系统（500 二级建造师机电工程管理及实务 知识点总结 机电工程测量 1.机电工程测量包括控制网测量和施工过程控制测量。控制网测量是工程施工的先导，施工过程控 制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量 2.水准测量是利用水准仪和水准标尺根据水平视线原理测定2点高差，方法：高差法、仪高法 3.高差法：测定待测点和已知点之间的高差，通过计算得到待定点的高程 4.仪高法：以水准仪高度为已知点直接得到待测点高程。最常用的方法 5.基准线测量是利用经纬仪和检定钢尺根据2点成一直线原理测定基准线，方法：水平角测量、竖 直角测量 6.返测丈量：往返丈量一次为一测回，应测量2测回以上，量距精度以2测回的差数及距离之比表 示 7.平面安装基准线不少于纵横两条 8.标高基准点的设置相邻安装基准点高差应在0.5㎜以内 9.平面控制网测量方法：三角测量法、三边测量法、导线测量法 10.平面控制网的坐标系统测区内投影长度变形值≦2.5㎝/km 11.三边测量各等级三边网的起始边到最远边之间的三角形个数≦10个 12.三角测量其三角形的内角≧30°，受地形限制时≧25° 13.测量仪器必须经过检定并在检定周期内使用。光学经纬仪主要用于测量纵、横轴线（中心线）以 及垂直度；全站仪主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量 14.高程测量的方法：水准测量法（最常用）、电磁波测距三角高程测量法 15.高程测量的布设：各等级的水准点应埋设水准标石，水准点应选在土质坚硬便于长期保存和使用 方便的地点。墙水准点应选设于稳定的建筑物上，点位应便于寻找保存和引测。一个测区及其周围至少应有3个水准点。两次观测高差较大超限时应重测，一般取3次结果的平均数。设备安装过程中最好使用一个水准点作为高程起算点 16.高程测量常用的仪器是光学水准仪。可应用于连续生产线设备测量控制网标高基准点的测设及安 装过程中对设备安装标高的控制测量 17.标高测量分为绝对标高测量和相对标高测量。绝对标高是指所测标高基准点、建（构）筑物及设 备的标高相对于国家规定的±0.00标高基准点的高程；相对标高是指建（构）筑物之间及设备之 2011年二级建造师《机电工程》复习重点1 P1 1.高差发——采用水准仪和水准尺测定待测点与已知点之间的高差通过 计算得到待定点的高程的方法。2.仪高发——采用水准仪和水准尺只需计算一次水准仪的高程就可以简便地测算几个 前试点的高程。P2 5三角测量的网锁布设应符合下列要求●各等级的首级控制网宜布设为近似等边三角的网锁其三 角形的内角不应小于30°当受地形限制时个别角可放宽但 应不小于25°。●加密的控制网可采用插网、线形网或插点等形式各等级的插点宜采用坚强图型设计一、二级小角的布设可采用线形锁线形锁的布设宜近于直伸。P3 2高程测量的方法有水准测量法、电磁波测距三角高程测量法。常用水准测量法。3高程控制测量等级划分依次为二、三、四、五等。各等级视需要均可作为测区的首级高程测量。1水准测量法 2设备安装过程中测量时应注意最好使用一个水准点作为高程起算点。当厂房较大时可以增设水准点但其观测精度应提高。P4 2.安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。标高基准点一般有两种一种是简单的标高基准点另一种是预埋标高基准点。P6 归纳工程构件用钢类型主要有碳素结构钢、低合金结构钢和特殊性能低合金高强度钢。P8 2.BX、BV型 3.RV型 1.VLV、VV型电 力电缆 2.VLV22、VV22型电缆 3.VLV32、VV32型电缆 机电工程常用材料的种类有金属型电力电缆YJV、4.YFLV．材料、非金属材料和电工线材等。2011年二级建造师《机电工程》复习重点2 P9 2按其轧制方式可分为热轧板和冷轧板两种其中冷轧板是有薄板。电站锅炉中的气泡就是用钢板10100多毫米厚焊制成的圆筒形容器。其中中、低锅炉的气包材料常为专用的锅炉碳素钢高压锅炉的气包材料常用 低合金钢制造。P11 建筑、安装工程常用的起重机有自行式起重机、塔式起重机、门座式起重机和桅杆式起重机。主要有额定起重量、最大幅度、最大起升高度和工作速度等这些参数是制定吊装技术方案的重要依据。P12 3.进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选取。P13 3.在起重工程中作用缆风绳的安全系数不小于3.5用作滑轮组跑绳的安全系数一般不小于5用作吊索的安全系数一般不小于8如果用于载人则安全系数不小于1012. 3.旋转吊装法的基本原理是将设备或构件底部用旋转铰链与其基础连接利 用起重机设备或构件铰链旋转到达直立。其中人字桅杆板立旋转法主要针对的是特别高和特别重的高耸塔架类结构液 压装置顶升旋转法主要针对的是卧式运输、立式安装的设备适合应用在某些吊装空间特别狭窄或根本没有吊装空间的 场合如地下室、核反应堆中无锚点推吊旋转法实际上是“人字桅杆板立旋转法”的一种扩展应用适用于场地特别狭窄无 2018二建机电工程知识点汇总 一、仪表用电缆： 如YVV、YVVP等，适用于仪表、仪器及其他电气设备中的信号传输及控制线路。 二、阻燃型仪表电缆： 如ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP等，阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V及以下的数字信号和模拟信号，兼有阻燃等特点，所以此类电缆广泛应用于检测和控制用计算机系统或自动化控制装置上。敷设时环境温度不低于0℃，弯曲半径不小于电缆外径的10倍的阻燃场所。 三、仪表用控制电缆： 如KJYVP、KJYVPR、KJYVP2等，适用于交流额定电压450/750V 及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝屏蔽，抗干扰性能优越，常用于计算机测控装置。 按绝缘材料可分为油浸纸绝缘、塑料绝缘、橡胶绝缘及气体绝缘等。（1）油浸纸绝缘电缆： 如ZLL、ZL等，敷设于干燥的户内、沟管中，不能承受机械外力作用，且对铝保护层应有中性环境等；ZQ30、ZLQ30等，敷设在室内及矿井中，能承受机械损伤及较大的拉力。 （2）塑料绝缘电缆： 可分为聚氯乙烯电缆、聚乙烯电缆、交联聚乙烯电缆。 聚氯乙烯电缆：如VLV、VV等，不能受机械外力作用，适用于室内，隧道内及管道内敷设；VLV22、VV22等，能承受机械外力作用，但不能承受大的拉力，可敷设在地下；VLV32、VV32等，能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内，高层建筑的电缆竖井内，且适用于潮湿场所。 （3）橡胶绝缘电缆： 如XLQ、XQ等，敷设在室内、隧道内及管道内，电缆不能受推动和机械外力作用，对铅保护层应有中性环境；如XV20、XLV20等，敷设在室内、隧道内及管道内，能承受机械损伤，但不能承受大的拉力。 考点大汇集 1.黑色金属主要是铁和以铁为基的合金，广义还包括锰、铬及合金。有色金属常用的有铝、铜、钛、镁、镍(都是包含其合金的)。 2.在火电站中，灰铸铁多用于制造低中参数汽轮机的低压缸和隔板。 3.黑色金属中的“钢”是考试的高频点，如：在机电工程中常见的各种型钢、钢筋、钢丝等都属于碳素结构钢，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。某600MW超临界电站锅炉汽包使用的就是Q460型钢;机电工程施工中使用的起重机就是Q345型钢制造的，因为该种钢不仅韧度好，而且缺口敏感性也较 二级建造师《机电工程》重点、要点汇总（2016免费版） 第一部分 2H312051 掌握通风与空调工程安装技术的施工程序 一、通风与空调系统的差别 (一) 通风系统的类别 通风系统按其作用范围分为局部通风和全面通风;按工作动力分为自然通风和机械通风;按介质传输方向分送(或进)风和排风;按功能、性质可分为一般(换气)通风、工业通风、事故通风、消防通风和人防通风等。 (二) 空调系统的类别 1. 按空调系统的用途可分为舒适性空调系统、工艺性空调系统; 2. 按负担热、温负荷介质分类可分为全空气系统、全水系统、空气—水系统及冷剂系统; 3. 按系统使用空气来源可分为直流式系统、封闭式系统、回风式系统; 4. 按空气处理设备的集中程度可分为集中式空调系统、半集中式空调系统及分散式空调系统; 二、通风与空调工程施工的主要内容 通风与空调工程为一个分部工程， 共含7个子分部工程：送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统、制冷设备系统、空调水系统。 1.施工阶段：风管制作、部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统管道与设备安装、防腐与绝热、系统调试与试运行等。 2.竣工验收阶段：竣工图绘制、各种记录和文件的整理、系统验收及系统移交等。 3.服务阶段：系统的综合效能测定与调试、系统的保修等。 三、通风与空调工程施工程序 施工准备(技术、人力、机具、材料和设备)→风管、部件法兰加工→风管、部件 法兰组装→中间检验、进场验收→通风空调设备安装→通风空调设备水系统安装→风管 支吊架制作安装→主风管安装→支风管安装→通风空调设备单机试运转及调试→系统无生产负荷下的联合试运转与调试→系统验收→资料整理→竣工验收→综合效能测定与调整。 四、通风与空调工程风管系统的施工技术要点 1.分类 风管系统按其系统工作压力(P)可划分为： 低压系统(P≤500Pa)、 中压系统(500 高压系统(P>1500Pa) 风管系统制作的一般要求 2. 制作风管用的材料和制作的相关注意事项 金属板材：包括普通薄钢板、镀锌薄钢板、不锈钢板、铝板等; 非金属板材：包括酚醛铝箔复合板、聚氨酯铝箔复合板、玻璃纤维复合板、无机玻璃复合板、硬聚氯乙烯板等。 风管所使用的板材及规格应符合设计及质量验收规范的要求： 排烟系统风管板厚若无要求，可按高压系统风管板厚选者。 非金属复合风管板材的覆面材料必须为不燃材料，具有保温性能的风管内部绝热材料应不低于难燃B1级。风管制作所采用的连接件均为不燃或难燃B1级材料。 防排烟系统风管的耐火应符合设计规定，风管的本体、框架、连接固定材料与密封垫料，阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。 风管的加工制作通常采用现场连接方法主要采用咬接与焊接： 咬口连接形式有单咬口、立咬口、联合角形咬口、按扣式咬口、转角咬口，各种咬口连接的咬缝，应达到缝线顺直、平整、严密和结构连接的强度要求。 风管支、吊架所采用的型钢的切断及其螺孔应采用机械加工，不得用电气焊切割。 3.风管系统的安装要点 风管组对连接的长度，应根据施工现场的情况和吊装设备而进行确定。风管安装的程序 2016二建机电工程管理与实务知识总结 2016二级建造师考试《机电工程管理与实务》复习备考指南 学习重在交流和沟通，免费共享，我们在等你一起通过二级建造师。 1、分析近年的考试真题 在教材中将每一题的出处找到，并标记是哪一年的考题。当把近几年的考题全部标记好后，就会发现，考题与教材内容的一一对应性；从中也了解了教材的内容是如何出题、考点是什么。 圈定考试的知识内容，总结其层次性；考试真题的命题是本知识面的一个考点，多年真题反映的知识面的多个知识点的剩余点，“将是”下次考试的考点！ 2、复习掌握近年考试真题的知识面 总结命题考点——根据在教材中标记的历年考题，统计各章各节在历年考题所占的分值，圈定考试命题点，掌握考题的知识点及其扩展知识应用，总结答题规律和得分模板。 掌握实务的必备实践知识点，如：施工程序，以及各工序的资源管理、技术管理、质量管理与控制、安全管理、工序质量控制、交接验收、验收条件等！ 掌握案例题答题要领：首先要引用依据；其次叙述背景中的表述；对比得出结论。 3、通读教材要重点理解辅导教师对知识点的定义性说 明术语、术语的定义； 分类的原则、分类； 施工组织管理； 施工管理原则； 施工要素；施工条件； 施工程序构成；施工工序的管理知识点应用：资源、质量、安全、技术、环境等管理知识点的应用！ 施工要素管理：施工资源管理、施工过程的控制管理； 4、实战模拟建议考生找三套模拟试题 一套在通读教材后做，找到薄弱环节，在突击考试重要考点时作为参考； 一套在考试前一个月做，判断一下自己的水平，针对个别未掌握的内容有针对性地去学习； 一套在考试前一周做，按规定的考试时间来完成，掌握答题的速度，体验考场的感觉。 大家也可以去鸭题榜做做免费的历年真题和模拟题，得出你自己的做题纪录。掌握薄弱环节。 机电实务 机电工程材料 1. 碳素结构钢：Q195、Q215、Q235、Q275，用于一般工程构件 2. 低合金结构钢：Q295、Q345、Q390、Q420、Q460， 二建机电实务考试真题 及答案解析 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688] 一、单项选择题（共 20 题，每题一分，每题的备选项中，只有一个最符合题意。） 1.下列材料中，可用于制作热电偶丝的是（）。 A.紫铜 B.锡黄铜 C.锰白铜 D.铍青铜 【答案】C P4 【解析】白铜是以镍为主要合金元素的铜合金。主要用于制造船舶仪器零件、化工机械零件及医疗器械等。锰含量高的锰白铜可制作热电偶丝。 【考点来源】第一章第一节第一目：2H311010 机电工程常用材料 2.下列变压器中，不属于按用途分类的是（）。 A.电力变压器 B.油浸变压器 C.整流变压器 D.量测变压器 【答案】B P14 【解析】按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。 【考点来源】第一章第一节第二目：2H311020 机电工程常用工程设备 3.地下管线工程回填前，不需要测量的项目是（）。 A.管线起点坐标 B.窨井位置坐标 C.管线顶端标高 D.管线中心标高 【答案】D P17 【解析】地下管线工程测量：地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高。 【考点来源】第一章第二节第一目：2H312010 机电工程测量技术 4.下列分析取源部件安装位置的要求，正确的是（）。 A.应安装在压力变化的位置 B.应安装在成分稳定的位置 C.应安装在具有生产过程化学反应的位置 D.应安装在不具有代表性的分析样品位置 【答案】C P102 【解析】分析取源部件的安装要求品的位置。 （1）取样点的周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应。 （2）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与安装压力取源部件的取压点要求相同。 （3）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与安装压力取源部件的取压点要求相同。 【考点来源】第一章第三节第六目：2H313060 自动化仪表工程安装技术5.下列接缝形式中，不用于绝热工程金属保护层施工的是（）。 A.搭接形式 B.对接形式 C.插接形式 D.咬接形式 【答案】B P109 【解析】金属保护层的接缝可选用搭接、咬接、插接及嵌接的形式。保护层安装应紧贴保温 层或防潮层。金属保护层纵向接缝可采用搭接或咬接；环向接缝可采用插接或搭接。室内的外保护层结构，宜采用搭接形式。 二建《机电》送分知识点归纳 设备进场验收程序 1.分进场和安装前两阶段进行。 2.验收人员：业主、监理、生产厂商（供货商）、施工方、【进口】海关商检人员、外商代理人员有关代表、保险公司、报关代理。 3.验收内容：进场后对设备包装物的外观检查，要求按进货检验程序规定实施。开箱验收，数量、质量、规格型号、技术资料（合格证明、检测报告、说明书、原产地证明+商检证明【进口设备】） 赢得值法的四个评价指标 1.费用偏差(CV)=BCWP-ACWP 2.进度偏差(SV)=BCWP-BCWS 3.费用绩效指数(CPI)=BCWP／ACWP 4.进度绩效指数(SPI)=BCWP／BCWS 施工技术资料与竣工档案管理 1.一般施工记录。包括：施工组织设计、技术交底、施工日志。 2.图纸变更记录。包括：图纸会审记录、设计变更记录、工程洽商记录。 3.设备、产品质量检查、安装记录。包括：设备、产品质量合格证、质量保证书；设备装箱单、商检证明和说明书、开箱报告；设备安装记录；设备试运行记录，设备明细表。 4.预检、复检、复测记录。 5.各种施工记录，如隐蔽工程检查验收记录、施工检查记录、交接检查记录等。 6.施工试验、检测记录。包括电气接地电阻、绝缘电阻等测试记录以及试运行记录等。 7.质量事故处理记录。 8.施工质量验收记录。包括：检验批质量验收记录、分项工程质量验收记录、分部（子分部）工程质量验收记录、单位工程验收记录等。 9.其他需要向建设单位移交的有关文件和实物照片及音像、光盘等。 安装工程费的动态控制 工程设备成本的控制：降低设备采购成本施工机具费的控制：提高机械利用率和完好率等。 人工成本的控制：提高劳动效率、实行奖励制度。材料成本的控制：量价分离、限额发料。 低压缸组合安装技术要点 1.低压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前段（汽侧）先分别就位，调整水平、标高、找中心后试组合，符合要求后，将前、后段分开一段距离，再次清理检查垂直结合面，确认清洁无异物后再进行正式组合。 2.组合时汽缸找中心的基准可以用激光、拉钢丝、假轴、转子等。目前多采用拉钢丝法。 3.低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。 管道系统压力试验 1.试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 2.试验用压力表在周检期内并已经校验，其精度符合规定要求，压力表不得少于两块。压力表精度不得低于1.6级，表的满刻度值应为被测压力的1.5～2倍。 3.符合压力试验要求的液体或气体已经备齐。 4.管道已按试验的要求进行了加固。 5.待试管道与无关系统已用盲板或其他隔离措施隔开。 6.待试管道上的安全阀、爆破片及仪表元件等已拆下或加以隔离。 7.试验方案已经过批准，并已进行了技术安全交底。 8.在压力试验前，相关资料已经建设单位和有关部门复查。 二建机电实务重点总结 一 1、通风空调工程系统调试的主要内容包括:风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。 2、架空线路的施工程序包括:挖电杆坑和拉线坑、电杆组合、导线架设、拉线安装。 3、制定吊装方案需要进行工艺计算，工艺计算包括:受力分析与计算、机具选择、被吊设备(构件)校核。 4、电气工程交接试验内容包括:整定保护值;绝缘强度检测;控制系统模拟动作;测量与智能化工程的接口通道。 5、锅炉炉墙砌筑前，应有工序交接证明书，其内容包括:炉子中心线和控制标高的测量记录;炉体冷却装置、管道和炉壳的试压记录;上道工序成果的保护要求。 6、机电工程大、中、小型工程规模标准的指标，针对不同的工程项目特点，具体设置的界定指标有:工程造价、工程量、投资额、年产量等。 7、工程测量的程序:建立测量控制网—设置纵横中心线---设置标高基准点---设置沉降观测点---安装过程测量控制---实测记录等。 8、设备基础施工的测量步骤:(1)设置大型设备内控制网;(2)进行基础定位， 绘制大型设备中心线测设图;(3)进行基础开挖与基础底层放线;(4)进行设备基础上层放线。 9、例如:简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。 10、钢材分类:(1)碳素结构钢:Q195，Q215，Q235，Q275，具有良好的塑性和 韧性，易于成形和焊接;(2)低合金结构钢:Q295，Q345，Q390，Q420，Q460,主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造;(3)特殊性能低合金高强度钢:包括:耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及 1.在球罐的组装方法中，散装法适用于400m3以上的球罐组装，是目前国内应用最广、技术最成熟的方法。 2.分带法适用于400一1500m3的球罐组装。 3.半球法只适用于400m3以下小型球罐的组装。 4.目前国内球罐整体热处理方法主要有内燃法和电热法两种。 5常见的钢制储罐的安装方法有正装法、倒装法、气顶法和水浮法几种。 6.常用的钢制储罐种类有拱顶储罐、内浮盘拱顶储罐、浮顶储罐、无力矩罐和气柜。 7.倒装法安装基本在地面上进行，避免了高空作业，保证了安全，有利于提高质量和工效，目前在储罐施工中被广泛采用。 8.玻璃钢衬里的施工方法主要有手糊法、模压法、缠绕法和喷射法四种。 9.按结构划分，绝热材料可分为纤维类、颗粒类和发泡类。 10绝热材料的基本正确性能包括：结构性能、力学性能、化学性能。 1起升系统主要作用是提升被吊装设备或构件，它主要由滑轮组、导向轮和钢丝绳等组成。 2.动力系统为桅杆式起重机提供动力，常用的主要是电动卷扬机，也有采用液压装置的。 3.按传动形式，卷扬机可分为电动可逆式(闸瓦制动式)和电动摩擦式(摩擦离合器式)。 4.卷扬机额定牵引拉力：目前标准系列从1一32t，有8种额定牵引拉力规格。 5.横缝埋弧自动焊主要用于正装法施工的罐壁环缝焊接，它是将焊接操作机挂在刚组焊好的罐壁上缘，沿罐壁行走，带动埋弧焊机完成环缝焊接。 6.立缝气电焊是一种熔化极气体保护电弧垂直对接焊方法，采用药芯焊丝作为熔化极，用能自动控制的上升系统带动焊枪进行连续焊接，在水冷滑块的强迫成形作用下，以CO气体保护实现单面焊双面成型。焊接效率为手工焊的20一30倍，适用于正装法施工立缝的焊接。 7.磁性角焊缝埋弧焊机带有两个磁性柱形轮，柱形轮贴在罐壁板上面，焊机沿罐壁行走。焊缝表面成形好，速度为手工焊的5倍以上。主要用于焊接罐壁板与底板的内外环角焊缝。 8.压力容器产品焊接试板的尺寸一般长为400一600mm，宽为250一300mm。 9.球罐强度试验前应具备的条件是：(1)球罐和零部件焊接工作全部完成并经检验合格；(2)基础二次灌浆达到强度要求； (3)需热处理的球罐，已完成热处理，产品焊接试板经检验合格；(4)补强圈焊缝已用0.4一0.5MPa的压缩空气做泄漏检查合格；(5)支柱找正和拉杆调整完毕。 10.刮涂是使用刮刀进行涂装的方法，用于黏度较高、100%固体含量的液态涂料的涂装。 1.浸涂法是一种传统的涂装方法。该方法将被涂物浸没在盛有涂料的槽液中，随即取出，让多余的涂料滴落回槽液中，或采用机械方法将多余的涂料甩落。该法溶剂损失较大，容易造成空气污染，不适用于挥发性涂料，且涂膜的厚度不易均匀，一般用于结构复杂的器材或工件。 2.淋涂法是将涂料从喷嘴喷淋至被涂物表面，涂料经过自上而下的流淌将被涂物表面完全覆盖后形成涂膜的涂装工艺工程。此法所用设备简单，比较容易实现机械化生产，操作简便、生产效率高，但涂膜不平整或覆盖不完整，涂膜厚度不易均匀。淋涂比浸涂的溶剂消耗量大，也会产生安全和污染问题。 3.喷涂法优点是涂膜厚度均匀、外观平整、生产效率高。缺点是材料的损耗远大于刷涂和淋涂等方法，且使用溶剂性涂料时会造成环境的污染。该法适用于各种涂料和各种被涂物，是使用最为广泛的涂装工艺。 4.聚氯乙烯塑料衬里分为硬聚氯乙烯塑料衬里和软聚氯乙烯塑料衬里。衬里的施工方法一般有三种：松套衬里、螺栓固定衬里、粘贴衬里。 5.铅衬里的固定方法有搪钉固定法、螺栓固定法、压板固定法(焊接式)等。 6.玻璃钢衬里的施工方法主要有手糊法、模压法、缠绕法和喷射法四种。 7.纤维绝热材料中大于或等于0.5mm的渣球含量应为：矿渣棉小于10%，岩棉小于6%，玻璃棉小于0.4%。 8.电容器在验收时，应进行下列检查：(l)电容器组的布置与接线应正确，电容器组的保护回路应完整；(2)三相电容量误差允许值应符合规定；(3)外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全；(4)熔断器熔体的额定电流应符合设计规定；(5)放电回路应完整且操作灵活；(6)电容器外壳及构架的接地应可靠，其外部油漆应完整；(7)电容器室内的通风装置应良好。 9.六氟化硫封闭式组合电器在交接验收时应重点检查封闭式组合电器各气室的含水量，漏气率应符合产品的技术规定。 10.在工业炉砌筑施工使用行灯时，电源电压不超过36V。 1.当在潮湿场所或金属容器内工作时，行灯电压不得超过12V。 2.磨砖机和切砖机应按规定由电工分别配置开关箱。 3.新装砂轮在使用前，应先检查，拧紧垫板，盖好保护罩，空转5min合格后，方准正式使用。 2020年二级建造师《机电》核心考点汇总 P2质量等级C、D 属于优质碳素结构钢厚钢，主要用于对韧性和焊接性能要求较高的钢结构。P3过热器和再热器使用的无缝钢管；结构用焊接钢管主要用于管桩、脚手架、桥梁等。P4镍合金按其特性和应用领域分为耐腐蚀镍合金、耐高温镍合金和功能镍合金三类。P5聚酰胺(PA)聚酰胺常用于代替铜及其他有色金属。P9阻燃型仪表电缆(ZR)：阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点。P10按照《建设工程分类标准》可分为：离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、真空泵等。其中离心式泵效率高，结构简单，适用范围最广。按照泵的工作原理和结构形式可分为:容积式泵、叶轮式泵。 P12电力设备包括：火力发电设备、核电设备、风力发电设备、光伏发电设备等。P14按每相绕组数的不同分为双绕组变压器、三绕组变压器和自耦变压器等。P17连续生产设备只能共用一条纵向基准线和一个预埋标高基准点。地下管线工程测量必须在回填前，测量出起、止点窨井的坐标和管顶标高。P18激光水准仪,除具有普通水准仪的功能外， 尚可作准直导向之用。P22臂架型起重机：门座起重机和半门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、悬臂起重机等。 流动式起重机：履带起重机、汽车起重机、轮胎起重机、全地面起重机、随车起重机。 (2)Qj=φ2×P Q ；Φ2=1.1 P23(1)在选用起重机和滑车的定型产品时，可不考虑起升动载系数φ2； (2)在选用卷扬机、吊索和卸扣的定型产品时，计入起升动载系数φ2； (3)对于自行设计的载承结构、承载机构、吊具、吊索等，则必须计入起升动载系数的影响，按起升计算载荷进行设计。 多台起重机联合起吊的额定起升载荷：必须采用能够固定载荷分配比例的捆绑吊挂方法。 P24选用卷扬机的主要参数有额定载荷、容绳量和额定速度。 P25反映流动式起重机的起重能力随臂长、工作半径的变化而变化的规律和反映流动式起重机的起升高度随臂长、工作半径变化而变化的规律的曲线称为起重机的特性曲线。 P29 仪器原理 分类及应用测设位置测设内容点 两一成线 经纬仪(激光、坡面)、全站仪纵横中心线(两条) 中心标板(依建筑物定位轴线)控制、地形和施工放样测设角度(水平、竖直角、铅垂度)平面控制网 机电工程测量 测定待定位点的方法有：水平角和竖直角测量，这是确定地面定位的基本方法。 工业安装的基本程序：1建立测量控制网2设置纵横中心线3设置标高基准点4设置沉降观测点5安装过程测量控制7实测记录 测量仪器必须经过检定且在检定周期内方可使用。光学经纬仪：测定纵横轴线。全站仪：测定距离。光学水准仪：标高基准点。 安装基准线的的测设：中心标板应在浇灌基础时，配合土建建设埋设，也可待基础养护期满后再设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中信线并标注在中心标板上，作为安装的基准线。（设备施工)设备安装平面基准线不少于纵、横两条。 管线中心定位依据：定位时可根据地面上已有的建筑物进行管线定位，也可根据控制点进行管线定位。如：管线起点、重点及转折点成为管道的主点；其位置已在设计时确定，管线中心定位就是主点的位置测设到地面上去，并用木桩确定。 大跨越挡距测量。在大跨越挡距之间，通常采用电磁波测距法或解析量法测量 机电工程材料 低合金结构钢也称为低合金高强度钢。根据屈服强度划分：Q295.Q345.Q390.Q420.Q460.主要适用于：锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。 酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不适用。聚氨酯复合风管适用于低.中.高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用。玻璃纤维复合风管适用于中压以下空调系统，对洁净空调、酸碱性环境和防排烟系统以及相对湿度90%的系统不适用。适用于洁净室含酸碱的排风系统。 电缆：1.VLV.VV电力电缆，不能承受外力作用，适用于隧道内及管道内2.VLV22.VV32.能承受外力作用，但不能承受大的拉力.可敷设在地下。 3.VLV32.VV32能承受机械外力作用，且可承受相当大的拉力，可敷设竖井内,及潮湿场所. 4.YFLV,YJV主要是高压电缆..5VV59海底电缆. 金属材料分为黑色金属和有色金属.有色金属:铝.铝合金.铜’铜合金.钛和钛合金. 黑色金属:生铁.铸铁.钢.钢材可划分为:型钢,板材,管材,钢制品. 管材:普通无缝钢管,螺旋缝钢管,焊接钢管,无缝不锈钢钢管,高压无缝钢管. 非金属风管材料:酚醛复合材料,聚氨酯复合板材,玻璃纤维复合板材,无机玻璃钢板材.硬聚录乙烯板材等. 塑料及复合材料水管:聚乙烯塑料管,涂塑钢管.ABS工程塑料管.聚丙烯管(PP管）。硬聚录乙烯管等。如建筑大楼常用的排水管是硬聚录乙烯管 起重技术 起重机基本参数:1.起重量2.最大幅度.3.最大起升高度.4工作速度 计算载荷:Qj=K1*K2*Q (K1=1.1) 缆风绳是桅杆式起重机的稳定系统，他直接关系到起重机的安全工作，也影响桅杆的轴力。缆风绳的拉力分为：工作拉力和初拉力。进行缆风绳的选择的基本原则是：所有缆风绳一律按主缆风绳选取。 起重工程中：缆风绳安全系数不小于3.5.用作滑轮组的安全系数不小于5.吊索的安全系数不小于8.用于载人，安全系数不小于10-12。 计算机控制集群液压千斤顶整体吊装法：用于大型龙门起重机吊装。体育场馆。机场候机楼结构吊装。 万能杆件吊装法常用于桥梁施工中 气（液）压顶升法：用于油罐的倒装法，电厂发电机组。 工艺计算：包括受力分析与计算、极具选择、被吊装设备（构建）校核。 吊装的选用原则：安全、有序、快捷、经济 吊装方案的选用要求：1、技术可行性论证、2安全性分析：包括质量安全和人身安全两方面。例如自行式起重机吊装体长卧式构件，如不采取措施，构件会发生平面外弯曲和扭转变形而破坏（质量安全）。又如在软地基上采用汽车式起重机吊装重型设备，如不对地基进行特殊处理，则可能在吊装过程中发生地基沉陷而导致起重机倾覆，发生重大吊装事故（人身安全）。 焊接技术 焊接工艺评定程序：1拟定焊接工艺指导书2.试焊试件和制取试样.3检验时间和试样4.测定焊接接头是否具有所要求的使用功能5.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 焊接评定规则：1、改变焊接方法必须重新评定（按增加或变更的补加因素增焊接冲击试件进行试验）2、任一钢号母材评定合格的，可以用于同组别号的其他钢号母材。3、改变焊后热处理类别，须重新进行焊接工艺评定。4、首次使用的国外钢材，必须进行工艺评定。 焊接缺陷：多层焊层间是否存在裂纹、气孔、夹渣等缺陷 焊后外观检查：1.利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷.2）用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口。3.检验焊件是否变形。如;大型立式圆柱形储罐焊接，咬边深度不得大于0.5mm 长度不得大于100mm 两侧总长度不得超过10% 液压强度试验常用水进行，试验压力为设计压力的1.25～1.5倍。 气压强度试验用气体为介质进行强度试验，试验压力为设计压力的1.15～1.20倍。（仪表气压强度1.15倍） 建筑管道工程施工技术 建筑机电工程分为：建筑管道工程、建筑电气工程、通风与空调工程、建筑智能化工程、消防工程、电梯工程 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→竣工验收 阀门安装前，应做强度和严密性试验。试验前应在每批（同牌号、同型号、同规格）数量中抽查10%。且不少于一个。对于安装在主干管上起切断作用的闭路阀门应逐个做强度和严密性试验。如：给排水、供热及采暖管道阀门的强度试验为最大工作压力的1.5倍，严密性实验压力为工作压力的1.1倍。 隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋的地面高度。 检查方法：灌水到满水15min。水面下降后再灌满观察5mi n，液面不降，室内排水管道的接口无渗漏为合格。 管径小于或等于100mm的镀锌钢管应采用螺纹连接，管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接。 给水塑料管和复合管可以采用橡胶圈接口、粘结接口、热熔连接、专用管件连接及法兰连接。塑料管和复合管与金属管件、阀门等连接应实用专用关键链接，不得在塑料管上套丝。 给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。 铜管连接可采用专用接头或，焊接。当管径小于22mm时采用承插管货套管焊接，承口应迎介质流向安装，当管径大于22mm时采用对口焊接 排气通气管不得与风道或烟道连接，通气管应高出屋面300mm，但必须大于最大积雪厚度。有人的地方，通气管高于地面2m并作防雷装置 机电实务案例总结记忆口诀版 1. 流动式起重机的选用步骤：(起重机在胃肠中安餐) A. 根据被吊设备或构件的吊装重量（或计算重量）、就位高度、位置和已确定的吊车使用工况，初定吊车的站位位置。 B. 根据设备尺寸、设备吊装高度、吊索高度和吊车站位位置，查吊车作业范围曲线，初定吊车臂杆长度 C. 根据吊车工况和已定的吊车工作半径、臂长、查吊车的起重能力表，查出吊车在此配置下的额定起重量 D. 计算吊臂和设备之间、吊钩与设备及吊臂之间的安全距离 E. 按上述步骤进行优化，最终确定吊车臂长，工作半径等参数。 2. 吊装方案的编制与审批（吊装审批用便签论，非常牛） A. 属于危险性较大的分部分项工程的吊装工程，施工单位应编制专项方案，技术部门专业技术人员审核，施工单位技术负责人签字，保监理单位，总监理工程师签字。 B. 超过一定规模的危险性较大的吊装工程专项方案，还应组织专家论证。 C. 这类工程包括：非常规起重设备、方法，单件重量在 10KN 以上的起重吊装工程和起重机械自身设备的拆卸、安装。 3. 组织专家论证的的专项方案（专家论证：非一种三二拆除） A. 非常规起重设备、方法，单件起吊重量在 100kn 以上的吊装工程 B. 起重量在 300kn 以上的起重设备安装工程 C. 高度在 200m 以上起重设备的拆除工程。 4. 焊接质量的检测 焊前检验：人、机、料、法、环 焊中检验：焊接工艺、焊接缺陷、焊接设备 焊后检验：外观、致密性、强度、无损检测 5. 焊接过程的检查(专配置，破庄家，点收缩) A. 由专职或兼职质检员对人、机、料、法、环进行专项检查 B. 装配质量是否符合图样要求 C. 坡口变慢是否清洁、装夹具和点故焊是否合理 D. 是否考虑焊接收缩量 6. 机械设备安装程序（十箱放积液，店凋俺姑，另请人家运工演） 施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收 7. 设备开箱检查（施工单位、建设单位、供货单位）（报社心碎，缺其他） A. 箱号、箱数以及包装情况 B. 设备名称、规格和型号，重要零部件还需按质量标准进行检查验收 C. 随机技术文件及专用工具 D. 有无缺损件，表面有无损件和锈蚀 E. 其他需要记录的事项 8. 基础检查验收 A. 混凝土强度检查 B. 位置、几何尺寸检查 C. 外观质量检查 D. 预埋地脚螺栓检查 9. 设备基础常见质量通病 A. 基础上平面标高超高 B. 预埋地脚螺栓位置、标高超差 二级建造师《机电实务》考点整理 测量要求和方法一、 工程测量原理(一) 水准测量原理 1、高差法：用水准仪(尺)测待测与已知点间高差, 计算得高程。一次只能测一个待测点 2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。 二、工程测量的程序和方法 (一) 、基本程序是：建立测量控制网→设置纵横中心线→是指标高基准点→设置沉降观测点→安装过 程测量控制→实测记录等。 (二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。 (三) 、高程控制测量 1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。在已有高程控制网地区进行测 量时，可延用原高程系统。 当小测区联测有困难时，亦可采用假定高程系统。(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。2、高程控制点布设的方法：一个测区及其周围至少应有3 个水准点，设备安装过程中，测量时应注意 最好使用一个水准点作为高程起算点。 三、测量竣工图的绘制 1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制;安装过程及结果的测量图的绘制。 2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。 (2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使 用。 四、机电工程中常见的工程测量 3、管线工程的测量(3)测量方 法： 1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线 定位。 2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。 3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。 4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止 点和转折点及沿途障碍物的实际情况，测设钢塔架 基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定，其允许偏差符合规定。 (2)大跨越当局测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。控 制电线电缆 控制电缆常用于电气控制系统和配电装置内，固定敷设。一般控制电路中负荷间断电流不大，因此芯线截面较小，通常在10mm2 以下，控制电缆线芯多采用铜导体。 按其绝缘层材质，分为聚乙烯、聚氯乙烯和橡胶。其中以聚乙烯电性能为最好，也可应用于高频线路。控制电缆的绝缘芯主要采用同心式绞合，也有部分控制电缆采用对绞式。控制电缆线芯长期允许的工作温度 为65℃。 符号含义 K 表示电缆用途，为控制电缆，绝缘材料：X 为橡胶绝缘，Y 为聚乙烯绝缘，V 为聚氯乙烯绝缘;护套屏蔽类型：V 为聚氯乙烯护套，Q 为铅套，Y 为聚乙烯护套，P 为编织屏蔽;后面两位数字中的第一位中的2 为钢带铠装、3 为细圆钢丝铠装，第二位中的2 为聚氯乙烯外护层、3 为聚乙烯外护层，铜芯符号省略。 仪表电缆(1)仪 表用电缆： 如YVV、YVVP 等，适用于仪表、仪器及其他电气设备中的信号传输及控制线路。 (2)阻燃型仪表电缆： 如 ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP 等，阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点，所以此类电缆广泛应用于检测和控制用计算机系统或自动化控制装置上。敷设时环境温度不低于0℃，弯曲半径不小于电缆外径的10 倍的阻燃场所。 (3)仪表用控制电缆： 如KJYVP、KJYVPR、KJYVP2 等，适用于交流额定电压450/750V 及以下仪表用控制电缆产品，巡回检测 2021年二建《机电实务》密训考点整理汇总 2H310000 机电工程施工技术 2H311000 机电工程常用材料及工程设备 2H311010 机电工程常用材料 母线槽按绝缘方式可分为空气型母线槽、紧密型母线槽和高强度母线槽三种；按导电材料分为铜母线槽和铝母线槽；按防火能力可分为普通型母线槽和耐火型母线槽。 （1）高层建筑的垂直输配电应选用紧密型母线槽，可防止烟囱效应。 （2）大容量母线槽可选用散热好的紧密型母线槽，若选用空气型母线槽，应采用只有在专用工作场所才能使用的IP30的外壳防护等级。 2H311020 机电工程常用设备 额定容量、额定电压、额定电流、短路阻扰、连接组别、绝缘等级和冷却方式等。 8.高压电器及成套装置的性能【掌握、选择】P21 主要有：通断、保护、控制和调节四大性能。 2H312000机电工程专业技术 2H312010 机电工程测量技术 9.工程测量原理【掌握】P22 【记忆、掌握】P24 12.大跨越档距测量：电磁波测距法、解析法测量。【掌握】P24 14.轻小型起重设备：千斤顶、起重滑车、起重葫芦、卷扬机使用特性。【理解、掌握】P28 15.起重滑车的使用要求【掌握、应用】P30 滑车组动、定（静）滑车的最小距离不得小于1.5m ；跑绳进入滑轮的偏角不宜大于5°。 16.卷扬机的使用要求【掌握、应用】P30 （1）起重吊装中一般采用电动慢速卷扬机。选用卷扬机的主要参数有额定载荷、容绳量和额定速度。 用桅杆吊装时，离开的距离必须大于桅杆的长度。 （4）由卷筒到第一个导向滑车的水平直线距离应大于卷筒长度的25倍，且该导向滑车应设在卷筒的中垂线上，以保证卷筒的入绳角小于2°。 （5）卷扬机上的钢丝绳应从卷筒底部放出，余留在卷筒上的钢丝绳不应少于4圈。 17.当采用两台起重机作为主吊抬吊时，吊重应分配合理。单台起重机载荷不宜超过其额定载荷的80%。【掌握】P31 18.流动式起重机的基础处理【掌握、应用】P31 ①流动式起重机必须在水平坚硬地面上进行吊装作业。吊车的工作位置（包括吊装站位置和行走路线）的地基应根据给定的地质情况或测定的地面耐压力为依据，采用合适的方法（一般施工场地的土质地面可釆用开挖回填夯实的方法）进行处理。 ②处理后的地面应做耐压力测试，地面耐压力应满足吊车对地基的要求。 19.常用吊装方法：滑移法、无锚点推吊法、液压顶升法、万能杆件吊装法。【掌握适用环境】P33-P34 21.焊接工艺是指制造焊件所有关的加工方法和实施要求，包括焊接准备、材料选用、焊接方法选定、焊接参数、操作要求。22.【理解、掌握】P39 23.】P43二级建造师机电工程管理与实务知识点总结
二建机电实务复习重点讲义
2018二建机电工程知识点汇总
二级建造师机电工程重点、要点汇总
二建机电工程管理与实务知识总结
二建机电实务考试真题及答案解析
二建《机电》送分知识点归纳
二建机电实务重点总结
二级建造师机电知识点
2020年二级建造师《机电》核心考点汇总
二建机电实务重点讲义(最新最全精华)
二建机电实务 案例总结(记忆口诀版)
二建《机电实务》考点整理
2021年二建《机电实务》密训考点整理汇总
相关主题
文本预览
