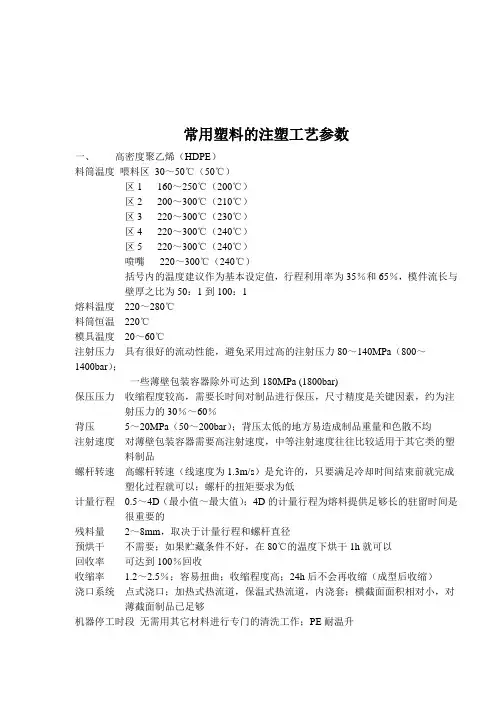

常用塑料的注塑工艺参数
一、高密度聚乙烯（HDPE）
料筒温度喂料区 30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴 220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件
流长与壁厚之比为50：1到100：1
熔料温度 220～280℃
料筒恒温 220℃
模具温度 20～60℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％
背压 5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均
注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品
螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低
计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量 2～8mm，取决于计量行程和螺杆直径
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够
机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升
料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀
料筒温度喂料区 30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（220℃）
区3 220～300℃（240℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴 220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件
流长与壁厚之比为50：1到100：1
熔料温度 220～280℃
料筒恒温 220℃
模具温度 20～70℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％
背压 5～20MPa（50～200bar）
注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品
螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以
计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量 2～8mm，取决于计量行程和螺杆转速
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水
机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升
料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀
料筒温度喂料区 30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（230℃）
区5 220～300℃（230℃）
喷嘴 220～300℃（230℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件
流长与壁厚之比为50：1到100：1
熔料温度 220～280℃
料筒恒温 220℃
模具温度 15～50℃
注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）
保压压力注射压力的30％～60％；相对较短的保压时间
背压 5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）
注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器
螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样
计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量 2～8mm，取决于计量行程和螺杆转速
预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率可达到100％回收
收缩率 0.3％～0.6％
浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够
机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升
料筒设备标准螺杆，直通喷嘴，止逆阀
四、聚氯乙烯－未增塑（PVC－U）
料筒温度喂料区 30～50℃（50℃）
区1 140～160℃（150℃）
区2 165～180℃（170℃）
区3 180～210℃（190℃）
区4 180～210℃（200℃）
区5 180～210℃（200℃）
喷嘴 180～210℃（200℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模
件流长与壁厚之比为50：1到100：1
熔料温度 210～220℃
料筒恒温 120℃
模具温度 30～60℃
注射压力 80～160MPa（800～1600bar）
保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据
背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背
压不超过30MPa（300bar）
注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度
螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时
能在冷却时间结束前完成；需要高扭矩并保持均匀
计量行程 1.0～3.5D
残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合
预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可
回收率允许在材料没有热分解的状态下再生利用
收缩率 0.5％～0.7％
浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡
机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出
余料，清空料筒
料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴
五、增塑聚氯乙烯（P－PVC）
料筒温度喂料区30～50℃（50℃）
区1140～160℃（150℃）
区2150～180℃（165℃）
区3160～220℃（180℃）
区4160～220℃（190℃）
区5160～220℃（190℃）
喷嘴160～220℃（200℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度200～220℃
料筒恒温120℃
模具温度30～50℃
注射压力80～120MPa（800～1200bar）
保压压力注射压力的30％～60％
背压5～10MPa（50～100bar）
注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s
计量行程 1.0～3.5D
残料量2～6mm，取决于计量行程和螺杆直径
预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可
回收率允许在材料没有热分解的状态下再生利用
收缩率1％～2.5％
浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡
机器停工时段关闭加热，无背压塑化，操作几次挤出循环
料筒设备标准螺杆，止逆环，直通喷嘴
六、尼龙6（PA6）
料筒温度喂料区60～90℃（70℃）
区1230～240℃（240℃）
区2230～240℃（240℃）
区3240～250℃（250℃）
区4240～250℃（250℃）
区5240～250℃（250℃）
喷嘴230～240℃（250℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃
料筒恒温220℃
模具温度60～100℃
注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）
保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。降低保压压力可减少制品内应力
背压2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象
螺杆转速螺杆转速高，线速度为1m/s；然而，最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程即可；要求较低的螺杆转矩
计量行程0.5～3.5D
残料量2～6mm取决于计量行程和螺杆直径
预烘干在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变回收率可加入10％回料
收缩率0.7％～2.0％；或者加了30％的玻璃纤维，收缩率为0.3％～0.8％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现为更好的尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔焊液剂来检查应力
浇口系统点式，潜伏式，片式和直浇口都可以；建议使用盲孔和浇口窝来断冷料点；可使用热流道；由于熔料可加工温度范围窄，热流道应提供闭环温度控制机器停工时段无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生
料筒设备标准螺杆，特殊几何尺寸有较高塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒
七、尼龙66（PA66）
料筒温度喂料区60～90℃（80℃）
区1260～290℃（280℃）
区2260～290℃（280℃）
区3280～290℃（290℃）
区5280～290℃（290℃）
喷嘴280～290℃（290℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度270～290℃
料筒恒温240℃
模具温度60～100℃
注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）
保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。降低保压压力可减少制品内应力
背压2～8MPa（20～80bar），需要准确调节，因为背压太高会造成塑化不均注射速度建议采用相对较快的注射速度；模具有好的通气性否则制品上易出现焦化现象
螺杆转速高螺杆转速，线速度为1m/s；然而最好将螺杆转速设置低一点，只要能在冷却时间结束前完成塑化过程就可；要求的螺杆扭矩为低
计量行程（0.5～3.5）D
残料量2～6mm取决于计量行程和螺杆直径
预烘干在80℃温度下烘干4h，除了直接从装料容器内喂料；尼龙有吸水性，应该保存在防潮容器内和封闭的料斗内；水含量超过0.25％就会造成成型改变回收率可加入10％回料
收缩率0.7％～2.0％，或者加了30％的玻璃纤维，为0.4％～0.7％；如果提供的温度超过60℃，制品应该为逐渐冷却；逐渐冷却可降低成型后收缩，即制品表现为更好地尺寸稳定性和小的内应力；建议采用蒸气法；尼龙制品可以通过熔液焊剂来检查应力
浇口系统点式，潜伏式，片式和直浇口都可以；建议采用盲孔和浇口窝来断冷料头；可使用热流道；由于熔料可加工温度范围窄，热流道应提供闭环温度控制机器停工时段无需用其它料清洗；熔料残留在料筒内时间可达20min，此后热降解容易发生
料筒设备标准螺杆，特殊几何尺寸有较强塑化能力；止逆环，直通喷嘴；对加入了玻璃纤维的增强材料，则需要高耐磨的双金属料筒
八、聚对苯二甲酸丁二（醇）酯（PBT）
料筒温度喂料区50～70℃（70℃）
区2240～260℃（250℃）
区3250～260℃（260℃）
区4250～260℃（260℃）
区5250～260℃（260℃）
喷嘴250～260℃（260℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度250～260℃，成型范围窄；低于240℃易凝结，270℃以上易产生热降解
料筒恒温210℃
模具温度60～80℃
注射压力100～140MPa（1000～1400bar）
保压压力注射压力的50％～60％
背压5～10MPa（50～100bar），避免产生摩擦热
注射速度因为高固化率和结晶率故需采用高速；避免在注射过程中熔料冷却和凝结；模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生焦化
螺杆转速最大螺杆转速折合线速度为0.5m/s
计量行程（0.5～3.5）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过5min
残料量2～5mm，取决于计量行程和螺杆直径
预烘干在120℃时烘干4h
回收率如果混有阻燃剂，允许不超过10％回料加入，前提是预烘干过和没有热降解；不含阻燃剂的材料可加入20％回料
收缩率很大程度取决于模具温度，模具温度越高，收缩程度越大；收缩率1. 4％～2.0％，或加入30％玻璃纤维使收缩率至0.4％～0.6％
浇口系统玻璃纤维增强型材料避免使用中心式直浇口和点式浇口；浇口的位置应保模腔均匀充满；浇口处有热流道，温度必须闭环控制
机器停工时段关闭加热系统，像操作挤出机一样操作机器直到没有塑料被挤出为止；在生产中断后再重新启动机器，挤出熔料直到没有气泡
料筒设备标准螺杆，止逆环，直通喷嘴
九、聚对苯二甲酸乙二（醇）酯（PET）
料筒温度喂料区50～70℃（70℃）
区1240～260℃（250℃）
区3250～290℃（270℃）
区4250～290℃（270℃）
区5250～290℃（270℃）
喷嘴250～290℃（270℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度270～280℃
料筒恒温220℃
模具温度120～140℃
注射压力薄截面制品可达160MPa（1600bar）
保压压力大约注射压力的50％～70％以避免产生缩壁；按需选择保压时间；太长的保压时间易造成内应力，特别是对非晶体树脂，会使产品的抗冲击性降低背压5～10MPa（50～100bar），避免产生摩擦热
注射速度因为高固化率和结晶率故需采用高速；避免在注射过程中熔料冷却和凝结；模内保持良好的通气性是很重要的，否则裹入的空气易使流道末端产生焦化
螺杆转速最大螺杆转速折合线速度为0.5m/s
计量行程（0.5～3.5）D，因为熔料对过热和在料筒内残留时间过长很敏感；残留时间不应超过5min
残料量2～5mm，取决于计量行程和螺杆直径
预烘干在120℃时烘干4h
回收率最多可加入20％回料，前提是回收料必须很好的预烘干并没有热降解；不允许产生拉伸，弯曲并且冲击强度与新料一样
收缩率变化很大，取决于树脂，截面厚度，模具温度和保压：收缩率1.2％～2.0％，或加了30％玻璃纤维增强型材料，使收缩率达0.4％～0.6％
浇口系统任何一种普通系统型浇口都可使用；浇口处有热流道，温度必须闭环控制
机器停工时段关闭加热系统，像操作挤出机一样操作机器直到没有塑料被挤出为止；如果料口处换了其它热塑性材料，建议用PE或PP清洗
料筒设备标准螺杆，止逆环，直通喷嘴
十、聚碳酸酯（PC）
料筒温度喂料区70～90℃（80℃）
区1230～270℃（250℃）
区2260～310℃（270℃）
区4290～320℃（290℃）
区5290～320℃（290℃）
喷嘴300～320℃（290℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度280～310℃
料筒恒温220℃
模具温度80～110℃
注射压力因为材料流动性差，需要很高的注射压力：130～180MPa（1300～1 800bar）
保压压力注射压力的40％～60％；保压越低，制品应力越低
背压10～15MPa（100～150bar）
注射速度取决于流长和截面厚度：薄壁制品需要快速注射；需要好的表面质量，则用多级慢速注射
螺杆转速最大线速度为0.6m/s；使塑化时间和冷却时间对应；螺杆需要大扭矩
计量行程（0.5～3.5）D
残料量2～6mm，取决于计量行程和螺杆直径
预烘干在120℃温度下烘干3h；保持水份低于0.02％，会使得力学性能更优
回收率最多可加入20％回料；较高的回料比例会保持抗热性，但力学性能会降低
收缩率0.6％～0.8％，若为玻璃增强类型，0.2％～0.4％
浇口系统浇口直径应该至少等于制品最大壁厚的60％～70％，但是浇口直径至少为1.2mm（浇口斜度为3～5°，或表面质量好的制品需要2°）；对壁厚均匀的较小制品可采用点式浇口
机器停工时段如生产中断，操作机器像挤出机那样直到没有塑料挤出并且温度降到200℃左右：清洗料筒，用高粘性PE，将螺杆从热料筒中抽出并用钢丝刷刷去残料
料筒设备标准螺杆，止逆环，直通喷嘴
十一、丙烯睛－丁二烯－苯乙烯共聚物（ABS）
料筒温度喂料区40～60℃（50℃）
区1160～180℃（180℃）
区2180～230℃（210℃）
常见塑料注塑工艺参数表:
常见塑料注塑工艺参数( 2) -06-16 20:02:13| 分类: 个人日记 | 标签: |字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、 PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料, Tg为149～150℃; Tf为215～225℃; 成型温度为250～310℃; 2、热稳定性较好, 并随分子量的增大而提高。但PC高温下遇水易降解, 成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前, PC树脂必须进行充分干燥( 而且应当充分注意防止干燥过的物料再吸湿) 。干燥效果的快速检验法, 是在注塑机上采用”对空
注射”。3、熔体粘度高, 流动性较差, 其流动特性接近于牛顿流体, 熔体粘度受剪切速率影响较小, 而对温度的变化十分敏感, 在适宜的成型加工温度范围内调节加工温度, 能有效地控制PC的粘度。4、由于粘度高, 注射压力较高, 一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品, 为使熔体顺利、及时充模, 注射压力要适当提高至120～150MPa。保压压力为80～100MPa。5、成型时, 冷却固化快, 为延迟物料冷凝, 需控制模温为80～120℃。6、 PC分子主链中有大量苯环, 分子链的刚性大, 注塑中易产生较大的内应力, 使制品开裂或影响制品的尺寸稳定性; ( 在100℃以上作长时间热处理, 它的刚硬性增加, 内应力降低) 。PC的典型干燥曲线台湾奇美典型牌号加工参数: 十、 PA及玻纤增强PA注塑工艺特性与工艺参数设定1、常见品种及其熔点: q 品种: 尼龙-66; 尼龙-610; 尼龙-1010; 尼龙-1212; 尼龙-46尼龙-6; 尼龙-7; 尼龙-9; 尼龙-11; 尼龙-12; 尼龙-66/6、尼龙-66/610; 尼龙-6∕66∕1010; 尼龙-66/6/610q 熔点: 尼龙n系列: 尼龙－6 215～220℃; 尼龙－12为178℃; 尼龙m,n系列: 尼龙－ 46 295 ℃; 尼龙－66 255～265℃; 尼龙－610 215～223℃; 尼龙－1010 200℃; 共缩聚尼龙: 由于分子链的规整性较差, 结晶性和熔点一般较低, 如尼龙－6∕66∕1010的熔点仅为155～175℃, 但其有较好的透明性和弹性。2、熔点高, 熔化范围窄( 约10℃) 。考虑到PA熔点高、热稳定性较差, 故加工温度不宜太高, 一般高于熔点30℃左右即可。3、吸湿性大, 且酰胺基易于高温水解, 引起分子量严重降低; ( 须严格干燥至含水量低于0.05％, 特别是回料使用时更应严格干燥, 必要时可添加”增粘剂”。) 4、熔体粘度低, 表观粘度对温度敏感, 由于熔体的冷却速率快, 要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流, 螺杆头应装有止逆环; 另外, 为防止喷嘴处熔体的”流涎”现象, 应选用自锁式喷嘴。5、注射PA时不需高的注射压力, 一般选取范围为70～100MPa, 一般不超过120MPa。注射速率宜略快些, 这样可防止因冷却速率快而造成波纹及充模不足等问题。6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。7、酰胺基在高温下
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参
浅述冷/热模注塑成型技术 ２010－２-25来源: 网络文摘 【全球塑胶网2010年2月25日网讯】?所谓的“冷/热模注塑成型”技术,是一种可在注塑成型周期内,使模腔表面温度实现冷热循环的工艺。其特点是：在注射前,先加热模腔，使其表面温度达到加工材料的玻璃化转变温度(Ｔg）以上；当模腔填满后，迅速冷却模具,以使制件在脱模前完全冷却。? 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量,而且可以省去某些二次加工(如旨在掩 盖表面缺陷的底漆和磨砂处理)过程,从而降低整体生产成本。在某些情况下,甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷／热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括:降低注塑内应力、减少甚至消除喷射痕和可见的熔接线,以及增强树脂的流动性，从而生产出薄壁产品等。 ?通常情况下,冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却,还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前,沙伯基础创新塑料就开始在日本研究冷／热模注塑成型技术。目前,该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（ＰP DC）中,该公司则使用了德国Siｎglｅ Tｅmｐｅrieｒｔechnik公司的高温热水系统,它可以提供200℃的高温热水。??为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置,以便监控温度。为了确保工艺的稳定性,注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。??在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面,使其温度达到高于被加工树脂的玻璃化转变温度1０~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号,以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后,冷水开始在模具中循环流动,以快速带走热量,从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换,反之亦然。当部件冷却后，模具打开,部件被顶出,然后重复上述过程。??工艺优化:模具的设计和构造?冷／热模注塑成型技术的循环周期除了取决于所加工的材料外,模具的设计和构造对其则有极大的影响。一般，加热模具所需的时间取决于模具用钢的总量，因此尽量减少所要加热和冷却的钢材量非常重要。为了做到这一点,最好是将模腔和模芯嵌入到模板中，而不是穿过模板。为了减小热损失并提高效率，还应在任何可能的条件下,利用气隙和隔热材料,将这些嵌入件与模腔和模芯固定板隔开。 ?除了尽可能地减少必须进行冷/热循环的钢的用量外,还应考虑使用具有高导热性的金属，如铍铜合金或其他具有良好导热性的合金来制作模具。这些金属有助于缩短加热/冷却模腔表面所需的时间。此外，在模腔表面附近布置水路管线也可以加快响应速度。然而，多数情况下，制品的几何形状不允许这样做。尽管如此,共形冷却方法却极适合这种工艺，这是因为，其管线的布置可以与部件表面形状保持一致。因此,共形冷却方法可以极大地缩短最重要位置（即模腔表面)的热响应时间。? 就共形冷却技术而言，它往往涉及到注塑模的制造，或者更确切地说是镶嵌块的制造。一般，通过优化冷却道的设置,可以优化冷却效率，缩短生产周期。而传统的冷却方法很难做到这一点，因为一般制品的形状都很复杂，且常规的冷却通道只能被钻成直线形。? 目前，有多种模具制造技术可实现共形冷却,如激光烧结和直接金属沉积法。为了开发用于该工艺的测试模具，沙伯基础创新塑料的PP DＣ选择了位于美国密歇根州特洛伊市的Fａst4ｍ Toｏlinｇ公司作为其模具供应商。Faｓｔ4ｍＴooliｎg采用钢板层压构造技术,设计并制造了带有共形冷却通道的模腔和模芯组
注塑成型工艺条件调试规定 1.0目的 制定本规定的目的，是对注塑工艺参数在设置、变更和记录、监督过程中可以标准化操作的部分进行规范，提高工艺参数的稳定性和再现性，减少注塑车间在换模、换料的生产切换过程中材料的损耗与工时的浪费，达到提高生产效率、稳定产品品质的目的。 2.0范围 适用注塑车间注塑机工艺参数的设置与管理 3.0职责 3.1调机员：正确的使用标准成型工艺，并对存在的问题及时向领班反馈,配合领班完成对异常情 况的处理。 3.2领班：正确的使用标准成型工艺，当因机器、模具、材料、运水等原因原标准成型工艺参数 不适用时，根据实际情况作出相应改变以保证生产的进行并配合在工艺改变后IPQC的品质确 认工作。并将工艺变更情况向主管汇报。 3.3主管:发布和认可标准成型工艺，确认工艺变更的正确性并完成相应记录。对不正确的工艺进 行修改并将原因告示领班和技术员，确保生产是在正常和经济的状态下进行。 4.0标准成型工艺参数的设置和调整的一般原理和注意事项 4.1设置成型参数的一般原理和注意事项。 4.1.1合模参数的设定。合模一般分为四段。 4.1.1.1慢速开始：为使机器平稳启动、合模应以慢速开始。 4.1.1.2快速到位：动模板在合模油缸推动下快速运动，以缩短工作周期。 4.1.1.3低压保护：油缸低压低速运动，以保护模具安全。对于三板模或有斜顶、铲机 结构的模具，动、定模接触时应适当降低速度和压力。 4.1.1.4高压合模：以所需的合模力锁紧模具。应选用最低而又不使成品产生毛边的合 模力，既能提高效率又能延长机器模具寿命。 4.1.2开模参数的设定。开模一般分为三段。 4.1.2.1慢速开模：为不使产品撕裂、变形，应以慢速开模开始。 4.1.2.2快速到位：模具一经打开，应转为快速开模到位，以缩短工作周期。但对于三 板模具、有斜顶滑块的模具，在动、定模分离时应适当设定速度和压力，减轻 对模具和机器的冲击和降低噪音。 4.1.2.3慢速终止：将到终点时，为防止惯性产生冲击，应由中速转为慢速终止。 4.1.3顶出和顶退参数的设置。要注意提高生产效率、保护模具和降低噪音。 4.1.3.1顶出应选用能使模具顶出机构正稳运动的最高速度。必须保证产品不能出现变 形、白化、撕裂等顶出动作导致的缺陷。 4.1.3.2顶退应选用能使顶出机构平稳复位的较低压力和较高速度。
注塑成型注塑成型工艺参数工艺参数工艺参数说明说明说明 一.干燥温度 定义:为保证成型质量而事先对聚合物进行干燥所需要的温度 作用:1.去除原料中的水份.2.确保成品质量 设定原则: 1.聚合物不致于分解或结块(聚合) 2.干燥时间尽量短,干燥温度尽量低而不致于影响其干燥效果. 3.干燥温度和时间因不同原料而异. 注:1,A 表示用热风干燥机. 2,D 表示用除湿干燥机. 3,*表示通常不需干燥. 4,**表示干燥依条件类别而定,最好材料供货商确认. 二.料温 定义: 为保证成型顺利进行而设加在料管上之温度. 作用: 保证聚合物塑化(熔胶)良好,顺利充模,成型. 设定原则: (1)不致引起塑料分解碳化. (2)从加料断至喷嘴依次上升. (3)喷嘴温度应比料筒前断温度略低. (4)依材料种类不同而所需温度不同. (5)不至对制品产生坏的质量影响. 三.模温 定义: 制品所接触的模腔表面温度 作用: 控制影响产品在模腔中的冷却速度,以及制品的表观质量. 设定原则: (1)考虑聚合物的性质. (2)考虑制品大小和形状. (3)考虑模具的结构.浇道系统. 四.注射速度 定义: 在一定压力作用下,熔胶从喷嘴注射到模具中的速度 . 作用: (1)注射速度提高将使充模压力提高. (2)提高注射速度可使流动长度增加,制质量量均匀. (3)高速射出时粘度高,冷速快,适合长流程制品. (4)低速时流动平稳,制品尺寸稳定.
设定原则: (1) 防止撑模及避免产生溢边. (2)防止速度过快导致烧焦. (3)保证制品质量的前提下尽量选择高速充填,以缩短成型周期. 五.熔胶速度 定义: 塑化过程中螺杆熔胶时的转速 . 作用: 影响塑化能力,塑化质量的重要参数,速度越高,熔体温度越高,塑化能力越强 . 设定原则: (1)熔胶速度调整时一般由低向高逐渐调整. (2)螺杆直径大于50MM之机台转速应控制在50RPM以下,小于50MM之机台应控制在100RPM以下为宜. 六.射压 定义: 螺杆先端射出口部位发生之最大压力,其大小与射出油缸内所产生油压紧密关连 . 作用: 用以克服熔体从喷嘴--流道--浇口--型腔的压力损失,以确宝型腔被充满,获得所需的制品. 设定原则: (1)必在注塑机的额定压力范围内. (2)设定时尽量用低压. (3)尽量避免在高速时采用高压,以免异常状况发生 七.背压 定义: 塑料在塑化过程建立在熔腔中的压力 . 作用: (1)提高熔体的比重. (2)使熔体塑化均匀. (3)使熔体中含气量降低.提高塑化质量 设定原则: (1)背压的调整应考虑塑料原料的性质. (2)背压的调整应参考制品的表观质量和呎寸精度 八.锁模压力 定义: 合模系统为克服在注射和保压阶段使模具分开的胀模力而施加在模具上的闭紧力. 作用: (1)保证注射和保压过程中模具不致于被胀开 (2)保证产品的表观质量. (3)保证产品的尺寸精度. 设定原则: (1)合模力的大小依据产品的大小,机台的大小而定. (2)一般来说,在保证产品不出毛头的情况下,合模力 要求越小越好. (3)合模力的设定不应超出机台之额定压力.
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁 厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀 二、聚丙烯（PP） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（220℃） 区3 220～300℃（240℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃）
注塑成型工艺参数及其影响 11209040112 黄卓 摘要：塑料材料在生活中所占比例越来越高，而对于其质量的要求也越来越高， 注塑成型作为重要的生产手段，对技术的提高也越来越迫切，而注塑成型制品的影响因素较多，但注塑成型加工工艺条件是重要的影响因素之一，下面将会介绍个个工艺参数对于制品性能的影响。 关键词：注塑成型工艺参数 一、注塑成型概念 传统的模具设计和工艺参数设置主要依赖于设计者的经验和技巧,模具设计的合理性只有靠反复的试模和修模,工艺参数的设置也只能靠反复的试模来进行修改,缺乏科学依据,生产周期长,成本高,质量也难以保证。而对成型过程进行模拟,在模具制造之前就可发现设计中的问题,使模具设计和工艺参数设置建立在科学的分析基础之上,可缩短生产周期,提高制品质量。随着对制品质量要求的提高,对成型过程进行预测己经成为设计不可缺少的环节。因此,建立注塑成型过程熔体在模腔中流动和传热的数学模型,并采用数值仿真方法实现成型过程的模拟具有重要的意义。 由于成型过程的工艺参数直接决定了熔体在模腔中的流动状态,对制品质量有着最直接最深远的影响,因此找到制品成型的最优工艺条件,对成型过程进行工艺控制,是提高塑料制品质量的有效途径。这是因为,成型过程中,精密的成型机械、合理的模具设计和优良的材料性能只有在合理的成型工艺设置下刁`能体现出来另一方面,成型机械、模具设计和材料性能的缺陷有时可通过合适的成型工艺设置来弥补。由此可见,注塑成型工艺对制品质量有着至关重要的作用 二、注塑工艺条件及其影响 1、注塑压力 注射压力指的是在注射过程中螺杆顶部或柱塞对于塑料熔体所加载的压力。它的作用是对于使熔料混合和塑化，螺杆（或柱塞）必须提供克服固体粒子和熔料在料筒和喷嘴中的流动阻力。使得塑料熔体以一定的速度来充满型腔，在型腔充满熔体后注射压力起到压实的作用。从而使得塑件致密，并对熔料因冷却而产生的收缩进行补料，从而使塑件保持精确的形状，获得所需要的性能。注射的压力主要由塑料的种类，注塑机的类型，模具的温度，模具结构，塑件的壁厚来决定的，其中浇注系统的尺寸与结构对于注射压力影响很大。 2、保压压力 当熔体充满型腔后，注射压力所起的作用为对于模内的熔体进行压实，此时我们把注射压力也叫做保压压力，在实际生产中，保压压力应该等于或小于注射时所用压力。当保压时的压力与注射时的压力相等时，往往会使塑件的收缩率降低，而且可以保证塑件的稳定性以及塑件的力学性能。但常常也会伴随着脱模时残余应力的增加，造成塑件脱模困难、使塑件容易产生变形、表面划伤等，也容易使塑件产生飞边,影响表观质量。因此，选择保压压力时需要多方面考虑，慎
常用塑料注塑工艺参数详述(doc 11页)
浅述冷/热模注塑成型技术 2010-2-25 来源：网络文摘 【全球塑胶网2010年2月25日网讯】 所谓的“冷/热模注塑成型”技术，是一种可在注塑成型周期内，使模腔表面温度实现冷热循环的工艺。其特点是：在注射前，先加热模腔，使其表面温度达到加工材料的玻璃化转变温度（Tg）以上；当模腔填满后，迅速冷却模具，以使制件在脱模前完全冷却。 这种冷/热模注塑成型工艺可以大幅度地改善注塑制品的外观质量，而且可以省去某些二次加工（如旨在掩盖表面缺陷的底漆和磨砂处理）过程，从而降低整体生产成本。在某些情况下，甚至还可以省去上漆或粉末涂布工艺。在那些对表面光泽度有较高要求的应用中，冷/热模注塑成型工艺还允许使用玻纤增强材料。该工艺的其他优势还包括：降低注塑内应力、减少甚至消除喷射痕和可见的熔接线，以及增强树脂的流动性，从而生产出薄壁产品等。 通常情况下，冷/热模注塑成型工艺适用于所有的传统注塑机。但是，如果希望模具表面得到快速加热或冷却，还需要配合使用特定的辅助系统，目前常用的辅助系统是高温热水系统和高温蒸汽系统。这些辅助系统中的蒸汽，要么来自外部锅炉，要么由其自身的控制设备产生。早在几年前，沙伯基础创新塑料就开始在日本研究冷/热模注塑成型技术。目前，该公司在其亚太区的开发中心中使用的是高温蒸汽系统，而在位于马萨诸塞州匹兹菲尔德的聚合物加工开发中心（PPDC）中，该公司则使用了德国Single Temperiertechnik公司的高温热水系统，它可以提供200℃的高温热水。 为了实现有效的工艺控制，模具必须配备热电偶，并且热电偶最好被安置在靠近模腔表面的位置，以便监控温度。为了确保工艺的稳定性，注塑模具、注塑机和冷/热控制器还必须集成在一起。沙伯基础创新塑料在该工艺的生产体系中配备了一台控制设备，以将各个要素有效地集成在一起。 在该工艺的开始阶段，利用在模内循环的蒸汽或高温热水来加热模腔表面，使其温度达到高于被加工树脂的玻璃化转变温度10~30℃的水平。一旦模腔表面达到这一温度值，系统便向注塑机发出信号，以将塑料注射到模腔中。当模腔被填满（注射阶段完成）后，冷水开始在模具中循环流动，以快速带走热量，从而使注塑部件在脱模前完全冷却。利用一个阀站，即可方便地实现从蒸汽或高温热水到冷水的切换，反之亦然。当部件冷却后，模具打开，部件被顶出，然后重复上述过程。 工艺优化：模具的设计和构造
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成
注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成型，保压阶段要一直持续到浇口固化封口为止，此时保压阶段的模腔压力达到最高值。 在保压阶段，由于压力相当高，塑料呈现部分可压缩特性。在压力较高区域，塑料较为密实，密度较高；在压力较低区域，塑料较为疏松，密度较低，因此造成密度分布随位置及时间发生变化。保压过程中塑料流速极低，流动不再起主导作用；压力为影响保压过程的主要因素。保压过程中塑料已经充满模腔，此时逐渐固化的熔体作为传递压力的介质。模腔中的压力借助塑料传递至模壁表面，有撑开模具的趋势，因此需要适当的锁模力进行锁模。涨模力在正常情形下会微微将模具撑开，对于模具的排气具有帮助作用；但若涨模力过大，易造成成型品毛边、溢料，甚至撑开模具。因此在选择注塑机时，应选择具有足够大锁模力的注塑机，以防止涨模现象并能有效进行保压。 3．冷却阶段 在注塑成型模具中，冷却系统的设计非常重要。这是因为成型塑料制品只有冷却固化到一定刚性，脱模后才能避免塑料制品因受到外力而产生变形。由于冷却时间占整个成型周期约70%～80%，因此设计良好的冷却系统可以大幅缩短成型时间，提高注塑生产率，降低成本。设计不当的冷却系统会使成型时间拉长，增加成本；冷却不均匀更会进一步造成塑料制品的翘曲变形。 根据实验，由熔体进入模具的热量大体分两部分散发，一部分有5%经辐射、对流传递到大气中，其余95%从熔体传导到模具。塑料制品在模具中由于冷却水管的作用，热量由模腔中的塑料通过热传导经模架传至冷却水管，再通过热对流被冷却液带走。少数未被冷却水带走的热量则继续在模具中传导，至接触外
培训课程 2 工艺参数的优化
受训者手册 德马格注塑机工艺参数优化的步骤指导
成型周期分析 采用下面表格估计注塑过程中的每一阶段对周期的影响. 然后去机床看正在运行的模具, 写下实际的时间并计算出百分比. 哪一阶段在整个周期中占最多的时间? 那里可以是最有效的缩短成型周期?
模具 1
模具 2
工艺参数优化 目标: ?一步步改进工艺过程稳定性. ?评估各个参数的更改对工艺过程稳定性的影响 ?to demonstrate the cumulative improvemnt in the process and product consistency 方法: At each stage, after the process has been given sufficient time to stabilise, a run of sixteen consecutive mouldings is to be made. These mouldings will be assessed for consistency by weight (a dimension, a physical property or some other attribute could equally well be used, weight is simply the most widely applicable). 稳定性通过计算重量的标准偏差来衡量. 同时打印出机床IBED上的过程统计数据. 1. 找出转压点 2. 找出浇口冷却时间 3. 优化注射速度 4. 采用正确的螺杆转速 5. 优化多级预塑曲线 6. 优化松推 7. 优化多级保压曲线 8. 优化锁模力 9. 设定注射压力限定
注塑成型工艺参数 第一节注塑工艺参数 在制品和模具确定之后，注塑工艺参数的选择和调整对制品质量将产生直接影响。注塑工艺具体是指温度、压力、速度、时间等有关参数，实际成型中应综合考虑，在能保证制品质量（如外观、尺寸精度、机械强度等）和成型作业效率（如成型周期）的基础上来决定。尽管不同的注塑机调节方式各有所异，但是对工艺参数的设定和调整项目基本是相同的。注塑工艺参数与注塑机的设计参数是有关联的，但是在这里主要是从注塑工艺角度理解这些参数。 一、注塑参数 1.注射量：注射量是指注塑机螺杆（或柱塞）在注射时，向模具 内所注射的物料熔体量（g ）。因此，注射量是由聚合物的物理性能及螺杆中料筒中的推进容积来确定的。 由此可见，选择注射量时，一方面必须充分地满足制品及其浇注系统的总用料量，另一方面必须小于注塑机的理论注射容积。如果选取用注射量过小则会因注射量不足而使制品产生各种缺陷，但过大又造成能源的浪费。 所以注塑料机不可用来加工小于注射量 10% 或超过注射量 70% 的制品，据统计世界上制品生产厂家大约有 1/3 的能源浪费在不合理地机型选择上。 2.计量行程（预塑行程）：每次注射程序终止后，螺杆是处在料 筒的最前位置，当预塑程序到达时，螺杆开始旋转，物料被输送到螺杆头部，螺杆在物料的反压力作用下后退，直至碰到限位开关为止。这个过程称计量过程或预塑过程，螺杆后退的距离称计量容积，也正是注射容积，其计量行程也正是注射行程。因此制品所需的注射量是用计量行程工来调整的。 由此可知，注射量的大小与计量行程的精度有关，如果计量行程调节
太小会造成注射量不足，如果计量行程调整太大，使料筒前部每次注射后的余料太多，使熔体温度不均或过热分解,计量行程的重复精度的高低会影响注射量的波动.料温沿计量行程的分布是不均匀的,增加计量行程会加剧料温的不均匀性.螺杆转速、预塑背压和料筒的温度都将对熔体温度和温差有显着地影响. 在注射前处于螺杆头部计量室外中的熔体温度最高，虽然也有温差，但在这时较小，在注射后，螺杆槽中熔体的温度最低,停留一段时间之后熔体温度上升.这种温差可以采用调整螺杆转速轴向背压或使用新型螺杆等办法使其得到改善。 3.余料量：螺杆注射完了之后，并不希望把螺杆头部的熔料全部注射出去，还希望留存一些，形成一个余料量。这样，一方面可防止螺杆头部和喷射接触发生机械破损事故，另一方面，可通过此余料垫来控制注射量的重复精度达到稳定注塑制品质量的目的。如果余料垫过小，达不到缓冲目的，如果过大会使余料累积过多。近代注射塑机是通过螺杆注射终止时的极限位置来控制冲量的：如果位移传感器所检测的实际值超出缓冲垫的设定范围（一般 2-10mm ）。 4.防延量：防延量是指螺杆计量（预塑）到位后，又直线地倒退一段距离，使计量室中熔体的比体积增加，内压下降，防止熔体从计量室外向外流出（通过喷嘴或间隙）。这个后退动作称防流延动作，防流延量可视聚合物沾度、相对密度和制品的情况进行设定，过大的防延量会使计量室中的熔料夹杂汽泡，严重影响制品质量。 5.螺杆转速：螺杆转速影响注塑物料在螺杆中输送；影响塑化能力、塑化质量和成型周期等因素的重要参数。随着转速提高塑化能力会增加。提高螺杆转速，流量加大，熔融温度的均匀性却有所改善。熔体温度和螺杆转速之间随着螺杆转速的提高，熔体温度也有所提高。 螺杆转速根据注塑条件用注塑机的额定螺杆转速，以额定量
各种塑料注塑工艺分析 高密度聚乙烯（HDPE） 料筒温度喂料区 30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴 220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1 熔料温度 220～280℃ 料筒恒温220℃ 模具温度 20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压 5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量 2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀 二、聚丙烯（PP） 料筒温度喂料区 30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（220℃） 区3 220～300℃（240℃）
如何调注塑机工艺参数（如何设锁模，射胶的速度，压力，位置等等），为什么？ 一般来说，注塑机工艺参数是由产品模具而定 模具越大，其锁模力应随之加大，这是为保证其注塑时形成一个相对密闭的空间，不至于生产出的产品带有过多的飞边（毛刺），从而影响产品外观和使用； 至于注射的速度，压力，包括位置，都和你的产品结构以及产品所使用的材质和使用温度有关系，情况比较复杂，在你没给出一定的产品及产品材质参数前，无法详细回复。 建议参考下《机械设计手册》第五版第四卷中的《塑料制品与塑料注射成型模具设计》第二节《塑料注射成型工艺》。 追问 谢谢你的回答。请问如：调锁模力（等）时首先要输入最基础的那些数值，最近车间突然断电，重启后以前设置的参数没了，如何重输参数（依据是什么）？ 回答 这个问题，我无法帮你完全找回你原来的参数，只能一点一点的调试回来， 不过建议以后类似此种重要数据一定要记录在案，而且必须备份。 这是我从事过的单位必须做的工作。 从我的经验上来说，比较重要的分几点要特别注意的： 1.锁模力，理论上来说，锁模力就是为了克服液态树脂原料在注射时从模具内溢出的作用力，所以锁模力的计算方法为：首先得到注射油缸的总压力，再由此总压力得到注射料筒内部的压强，用此压强乘以模具内部的有效面积，得出的就是近似的锁模力，一般情况下锁模力要比计算得出的数值要大一点， 但在实际操作中，很难做到这么精确计算，因为，实际调试能更快更准确的得到你需要的数据； 2.注射压力，我所掌握的经验中，就没有用过计算公式来得到数据，都是由低往高地调试，一般情况下，开模5次可以基本调定数据，然后再根据产品的具体要求进行微调，以达到最好的效果。 3.注射的速度，通常来说，此数据都是根据产品的厚薄和其形状的复杂性直接挂钩的，在产品比较薄，形状比较复杂的情况下，速度一定要快，否则在树脂没充满型腔前就已经固化； 4.注射位置和注射速度可以说是一样的，当注射速度调到一定值的时候，还无法完成产品的基本成型时，就要靠调整注射位置来进行补充操作， 5，冷却水和冷却时间的控制，这个问题不太好用语言来说明，要具体情况具体分析了，有问题再和我交流吧 以上就是我个人认为再注塑工艺中相对比较重要的几点，总之有一点是非常关键的，就是所有的数据都要由低到高地进行调试，否则很可能对模具造成永久性的损毁，后果不堪设想。。
84. 如何调较注塑工艺参数(温度、压力、速度、位置)？ ?温度 温度的测量和控制在注塑中是十分重要的。虽然进行这些测量是相对地简单，但多数注塑机都没有足够的温度采点或线路。 在多数注塑机上，温度是由热电偶感应的。一个热电偶基本上由两条不同的电线尾部相接而组成的。如果一端比另一端热，将产生一个微小的电讯；越是加热，讯号越强。 ?温度的控制 热电偶也广泛应用作温度控制系统的感应器。在控制仪器上，设定需要的温度，而感应器的显示将与设定点上产生的温度相比较。在这最简单的系统中，当温度到达设定点时，就会关闭，温度下降后电源又重新开启。这种系统称为开闭控制，因为它不是开就是关。 ?熔胶温度 熔胶温度是很重要的，所用的射料缸温度只是指导性。熔胶温度可在射嘴处量度或使用空气喷射法来量度。射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。 您如果没有加工某一特定级别塑料的经验，请从最低的设定开始。为了便于控制，射料缸分了区，但不是所有都设定为相同温度。如果运作时间长或在高温下操作，请将第一区的温度设定为较低的数值，这将防止塑料过早熔化和分流。注塑开始前，确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。 ?注塑压力 这是引起塑料流动的压力，可以用在射嘴或液压线上的传感器来测量。它没有固定的数值，而模具填充越困难，注塑压力也增大，注塑线压力和注塑压力是有直接关系。 ?第一阶段压力和第二阶段压力 在注塑周期的填充阶段中，可能需要采用高射压，以维持注塑速度于要求水平。模具经填充后便不再需要高压力。不过在注塑一些半结晶性热塑性塑料（如PA及POM）时，由于压力骤变，会使结构恶化，所以有时无须使用次阶段压力。 ?锁模压力 为了对抗注射压力，必须使用锁模压力，不要自动地选择可供使用的最大数值，而要考虑投影面积，计算一个适合的数值。注塑件的投影面积，是从锁模力的应用方向看到的最大面积。对大多数注塑情况来说，它约为每平方英寸2吨，或每平方米31兆牛顿。然而这只是个低数值，而且应当作为一个很粗略的经验值，因为，一旦注塑件有任何的深度，那么侧壁便必须考虑。 ?背压 这是螺杆后退前所须要产生及超越的压力，采用高背压虽有利于色料散布均匀及塑料熔化，但却同时延长了中螺杆回位时间，减低填充塑料所含纤维的长度，并增加了注塑机的应力；故背压越低越好，在任何情况下都不能超过注塑机注塑压力（最高定额）的20%。 ?射嘴压力 射嘴压力是射嘴里面的压力。它大约就是引起塑料流动的压力。它没有固定的数值，而是随模具填充的难度加大而增高。射嘴压力、线压力和注射压力之间有直接的关系。在螺旋式注塑机上，射嘴压力大约比注射压力少大约百分之十左右。而在活塞式注塑机时压力损失可达到百分之十左右。而在活塞式注塑机时压力损失可达到百分之五十。 ?注塑速度 这是指螺杆作为冲头时，模具的填充速度。注塑薄壁制品时，必须采用高射速，以便于熔胶未凝固时完全填充模具，生产较为光滑的表面。填充时使用一系列程序化的射速，避免产生喷射或困气等缺陷。注射可在开环式或闭环式控制系统下进行。 无论采用那种注射速度，都必须将速度值连同注射时间记录于记录表上，注射时间指模具达到预定的首阶段射压所须的时间，乃螺杆推进时间的一部分。 ?模具排气 由于快速填充模具的缘故，模具必须让气体排出，多数情况下这气体只是模腔中的空气。如果空气不能排出，它会被熔融压缩，使温度上升将引起塑料燃烧。排气位须设于夹水纹及最终注塑部份附近。一般排气位为6至13毫米宽，0.01至0.03毫米深的槽，通常设于其中一个半模的分模面处。 ?保压
