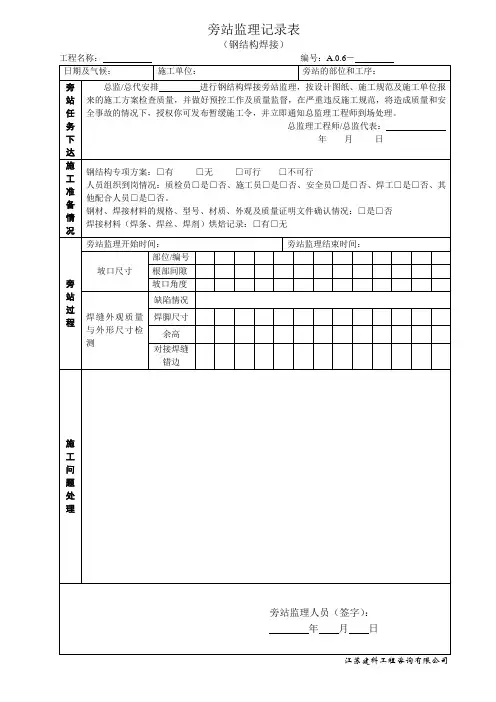

旁站监理记录表
超声波探伤检验标准 超声波探伤检验标准 1 目的 为了满足公司发展需要，特制定我公司液压支架超声波探伤件检验标准，提供超声波探伤检验依据，制定超声波探伤结果评定标准。 2 主要内容及使用范围 规定了检验焊缝及热影响区缺陷，确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法，适用于母材不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波探伤检验，不适用于以下情况焊缝的探伤检验：1）铸钢及奥氏体不锈钢焊缝； 2）外径小于159mm的钢管对接焊缝； 3）内径小于等于200mm的管座角焊缝； 4）外径小于250mm和内外径之比小于80％的纵向焊缝。 3 检验等级 3.1 检验等级的分级 根据质量要求检验等级分为A.B.C三级，检验的完善程度A级最低，B级一般，C级最高，检验工作的难度系数按A.B.C顺序逐级增高。应按照工件的材质.结构.焊接方法，使用条件及承受载荷的不同，合理地选用检验级别。检验等级应按产品技术条件和有关规定选择或经合同双方协商选定。 注：A级难度系数为1，B级为5-6，C级为10-12。 3.2 检验等级的检验范围 A级检验采用一种角度的探头在焊缝的单面单侧进行检验，只对允许扫查到的焊缝截面进行探测。一般不要求作横向缺陷的检验。母材厚度大于50mm时，不得采用A级检验。 B级检验原则上采用一种角度探头在焊缝的单面双侧进行检验，对整个焊缝截面进行探测。受几何条件的限制，可在焊缝的双面单侧采用两种角度探头进行探伤。母材厚度大于100mm时，采用双面双侧检验。条件允许时应作横向缺陷的检验。 C级检验至少要采用两种角度探头在焊缝的单面双侧进行检验。同时要作两个扫查方向和两种探头角度的横向缺陷检验。母材厚度大于100mm时，采用双面双侧检验。其它附加要求是： a.对接焊缝余高要磨平，以便探头在焊缝上作平行扫查； b.焊缝两侧斜探头扫查经过的母材部分要用直探头作检查； c.焊缝母材厚度大于等于100mm，窄间隙焊缝母材厚度大于等于40mm 时，一般要增加串列式扫查。

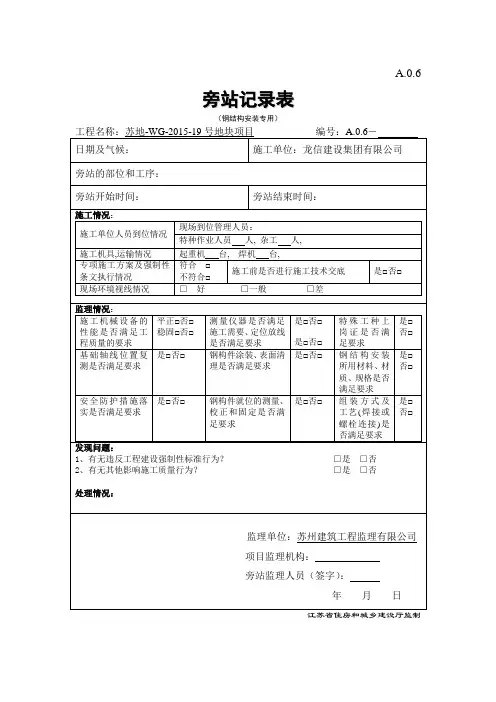

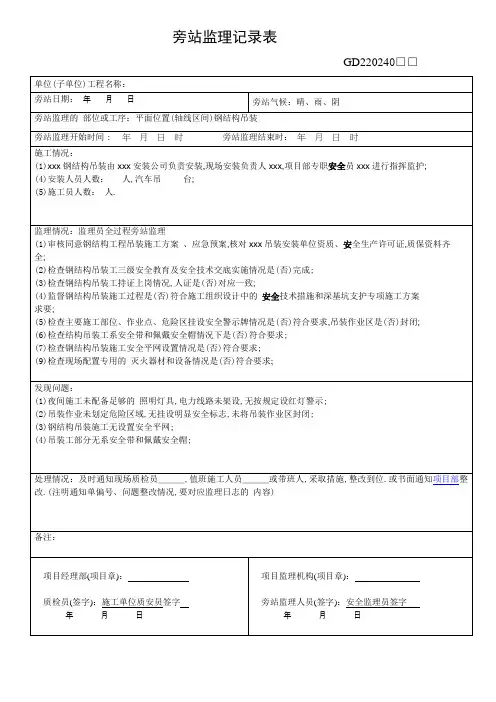

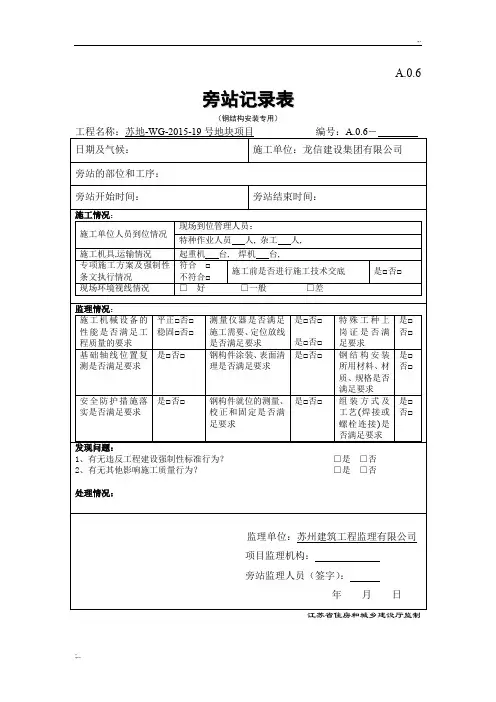

旁站监理记录表 GD220240□□ 单位（子单位）工程名称： 旁站日期：年月日旁站气候：晴、雨、阴 旁站监理的部位或工序：平面位置（轴线区间）钢结构吊装 旁站监理开始时间：年月日时旁站监理结束时：年月日时 施工情况： （ 1） xxx 钢结构吊装由xxx 安装公司负责安装，现场安装负责人xxx，项目部专职安全员 xxx 进行指挥监护； （ 4）安装人员人数：人，汽车吊台； （ 5）施工员人数：人。 监理情况：监理员全过程旁站监理 （ 1）审核同意钢结构工程吊装施工方案、应急预案，核对 xxx 吊装安装单位资质、安全生产许可证，质保资料齐全； （2）检查钢结构吊装工三级安全教育及安全技术交底实施情况是（否）完成； （3）检查钢结构吊装工持证上岗情况，人证是（否）对应一致； （ 4）监督钢结构吊装施工过程是（否）符合施工组织设计中的安全技术措施和深基坑支护专项施工方案 求要； （5）检查主要施工部位、作业点、危险区挂设安全警示牌情况是（否）符合要求，吊装作业区是（否）封闭； （6）检查结构吊装工系安全带和佩戴安全帽情况下是（否）符合要求； （7）检查钢结构吊装施工安全平网设置情况是（否）符合要求； （9）检查现场配置专用的灭火器材和设备情况是（否）符合要求； 发现问题： （1）夜间施工未配备足够的照明灯具，电力线路未架设，无按规定设红灯警示； （2）吊装作业未划定危险区域，无挂设明显安全标志，未将吊装作业区封闭； （3）钢结构吊装施工无设置安全平网； （4）吊装工部分无系安全带和佩戴安全帽； 处理情况：及时通知现场质检员＿＿＿，值班施工人员＿＿＿或带班人，采取措施，整改到位。或书面通知 整改。 ( 注明通知单偏号、问题整改情况，要对应监理日志的内容) 项目部备注： 项目经理部（项目章）：项目监理机构（项目章）： 质检员（签字）：施工单位质安员签字年月日旁站监理人员（签字）：安全监理员签字年月日
1.前言 本规范规定了在焊缝透照过程中,为获得合格透照底片所遵循的程序和要求. 2.目的 采用射线的照相技术要求及通过射线摄影的底片来检验缺陷,并对缺陷进行分类定级. 3.适用范围 本规范主要用于本公司及其外协厂碳素钢、低合金钢的对接焊缝及钢管的对接环焊缝的射线透照的检测. 4.参考标准 QA-I-101 焊工培训考核程序 GB3323-82 钢焊缝射线照相及底片等级分类法 JB4730-94 压力容器无损检测 5.射线透照的一般要求 5.1 射线对人体有不良影响,应尽量避免射线的直接照射和散射线的影响. 5.2 在现场进行射线检测时应设置安全线,安全线上应有明显的警告标志. 5.3 从事射线探伤的人员必须经过培训,按照《锅炉压力容器无损检测人员资格考核规则》执行. 6.射线透照的技术要求 6.1 焊缝表面的要求: 焊缝需经表面检验合格后才能进行射线照相.焊缝表面的不规则程度应不 妨碍底片上缺陷的辨认,如咬边,焊瘤等.否则应在射线照相前修整. 6.2 工件的表面应采用永久性的标记作为对每张射线底片重新定位的依据,产品上不适合打印标 记时,应采用透视部位草图或其他标记方法. 6.3 底片上必须有工件编号、底片编号、定位记号等标志,这些标志应离焊缝边缘至少5mm,并应 与工件上的标志相符. 7.射线透照 射线透照的具体步骤和内容应参照GB3323-82 《钢焊缝射线照相及底片等级分类法》或JB4730-94《压力容器无损检测》. 8.焊缝质量评级 8.1 焊缝质量根据缺陷数量的规定分成四级： 优等焊缝----- Ⅰ级焊缝,焊缝内部不准有裂纹、未熔合、未焊透、条状夹渣. 一级焊缝---- Ⅱ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 合格焊缝---- Ⅲ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 不合格焊缝--- Ⅳ级焊缝,焊缝内部的缺陷数量超过Ⅲ级者为Ⅳ级. 8.2 对于焊缝内部的不同尺寸的气孔(包括点状夹渣)按表1换算. 表1 气孔换算表
焊缝超声波探伤报告记录
————————————————————————————————作者：————————————————————————————————日期：
（CMA章） 钢结构超声波检测 检测报告 工程名称：铁路器材厂车修分厂延长跨 工程地点：铁路器材厂 委托单位：铁路器材厂 检测日期：2010年3月16日 报告总页数：12 页 报告编号： 合同编号： 工程检测有限公司
2010年4 月23 日
首页工程名称 检测依据《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T 11345-1989 《钢结构工程施工及验收规范》GB50205-2001 《建筑钢结构焊接技术规程》JGJ 81-2002 委托单位地址 检测焊缝58.2米检测时间2010.3.16 检测方法超声波法检测等级 B级（GB/T 11345-1989） 备注I级焊缝1条，占所测焊缝的100%,满足设计要求。 工程检测有限公司 2010年3月16日
钢结构超声波检测 检测人员： (上岗证号) 报告编写： （上岗证号） 复核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、授权签字人签字无效； 5．未经书面同意不得部分复制或作为他用； 6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于5日内给予答 复。 检测单位： 地址： 邮编： 联系人：
钢结构厂房旁站监 理方案
旁 站 监 理 方 案 编制人: _____________ 批准人: _____________ 日期: _____________ 单位: 。。。。。。。。。。。。。。。。。。
。。。。。。。。。。。。。。。。。。。。。。 旁站监理方案 1 旁站监理的依据 1) 有关建设工程的法律、法规: 主要有《中华人民共和国建筑法》、《建筑工程质量管理条例》、《中华人民共和国合同法》、《房屋建筑工程施工旁站监理管理办法( 试行) 》。 2) 技术标准、规范、规程: 主要有《建筑工程监理规范》、《建筑工程施工质量验收标准》、《建筑工程文件归档整理规范》。 3) 合同文件: 建筑工程监理合同、建筑工程施工合同。 4) 设计文件: 工程地质勘察资料、经批准的设计文件、设计图纸、工程变更。 5) 施工及监理文件: 工程施工组织设计和监理规划、监理细则。 2 旁站监理人员职责 旁站监理人员应经过严格的监理上岗培训、持证上岗, 具有工程建设实践经验和良好的专业素质, 较强的协调能力。其职责人: 1）检查施工企业现场质检人员到岗、特殊工种人员持证上岗及施工机械、建筑材料准备情况( 旁站监理人员应当与施工单位质检员共同旁站。 2）检查现场建筑材料、建筑构配件、设备和商品砼的质量检查
报告等。 3）检查施工现场安全措施, 确保施工在安全的环境中进行, 夜间施工应具备足够的安全照明条件。 4）在要求实施旁站监理的关键部位、关键工序进行现场跟班监督、监督施工单位严格按照技术标准、规范、规程和设计文件及经批准的施工组织设计( 方案) 进行施工, 特别是检查工程建设强制性标准的执行情况。 5）发现和处理旁站过程中出现的质量问题, 发现施工人员违反强制性标准行为的有权责令立即整改, 发现其施工活动已经危及工程质量的应当及时向监理工程师报告。 6）按规定的内容和范围实施旁站监理的同时, 做好旁站监理记录和监理日记, 保存旁站监理原始资料。工程竣工后旁站监理记录应及时归档。 3 旁站监理的范围、程序和方法 1) 在充分分析理解设计文件的基础上, 根据《房屋建筑工程旁站监理管理办法( 试行) 》规定, 确定本工程项目需要进行旁站监理的关键部位、关键工序, 并据此制定旁站监理方案, 送达建设单位和施工单位并抄送建管行政部门。 2) 在需要实施旁站监理的关键部位、关键工序进行施工前, 监理人员应督促施工单位向施工人员进行施工技术交底和安全操作等技术交底, 同时监理人员应说明在实施监理旁站时, 对施工过程的控制要点。
焊缝探伤检测全集 焊缝探伤检测全集 物理探伤就是不产生化学变化的情况下进行无损探伤。 一、什么是无损探伤？ 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些？ 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理？ 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类？ 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些？ 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类？ 答：1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕； 3、夹渣、气孔带来的点状磁痕。 七、试述产生漏磁的原因？ 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B ＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素？ 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。
钢结构焊缝外观检验标准 1适用围:本标准叙述了钢结构产品焊缝外观检验所需条件、?适用围和合格标准。 2产品焊缝包括定位焊缝、完工焊缝及返修焊缝。 3焊工钢印和焊缝标识的要求 3.1 钢印须采用低应力钢印，钢印标记的打印应清晰完整，严禁用凿子、冲头等锋利工具进行打印。 3.2 打印深度为0.3mm~0.5mm。 3.3所有对接焊缝要求打焊工钢印和焊缝标识，焊工在完成焊缝焊接后应立即打上自己的代号钢印及焊缝标识（焊缝标识具体参考附件1）。 3.4一条焊缝如有数人同时施焊，应分别打上各人钢印，返修焊缝如非本人直接返修者，在返修焊缝旁适当位置打上返修焊工钢印，若因返修而去除了原焊工钢印，则应补打原焊工钢印。 3.5当产品图样对打焊工钢印另有规定时，应按图样要求打上焊工钢印。 4焊缝外观检验标准 4.1焊缝表面质量应符合以下规定: a)不得在坡口外母材上引弧； b）焊后清除掉所有的松散的焊接飞溅及焊缝上的熔渣； c)焊缝尺寸、位置符合图纸； d)焊道间或焊道和母材上没有焊瘤或未熔合；
e)焊缝和相邻母材上没有裂纹； f)焊缝表面应没有粗糙的波纹或沟槽，并与被连接表面圆滑过渡； g)不得有焊接弧坑,收弧点不得有裂纹。 h)返修焊缝表面，应修磨成与原焊缝基本一致，并打上返修焊工钢印。 4.2缝的质量等级划分应按照表1进行，未做规定的其他焊缝质量等级为三级，当有特殊要求时按照图纸或技术条件执行。 表1焊缝的质量等级划分 4.3焊缝的外观检查应符合如下规定： a)焊缝的外形尺寸应符合设计图样和本标准的要求，焊缝余高和错边允许偏差按照表2要求，焊缝表面应为均匀的鳞片状，不应有焊瘤
焊缝外观质量检查记录表 GB50205－2001 GD2301057□□
说明 本表适用于二、三焊缝外观质量检查。 1.T型接头、十字结构、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应 小于t/4；设计有疲劳验算要求的吊车梁和类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。焊脚尺寸的允许偏差为0～4mm。 检查数量：资料全数检查；同类焊缝抽查10％，且不应少于3条。 检验方法：观察检查，用焊缝量规抽查测量。 2.焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、 电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。 检验方法：每批同类构件抽查10％，且不应少于3件；被抽查构件终，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处。 检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。 3.二级、三级焊缝外观质量标准引符合GB50205-2001附录A中表A.0.1的规定。三级对 接焊缝应按二级焊缝标准进行外观质量检验。 检查数量：每批同类构件抽查10％，且不应少于3件；被抽查构件中，每一类型焊缝按
条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处。 检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查。 4.焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表 面留下切痕。 检查数量：每批同类构件抽查10％，且不应少于3件。 检验方法：观察检查。 5.焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基体金属间过渡较平滑， 焊渣和飞溅物基本清除干净。 检查数量：每批同类构件抽查10％，且不应少于3件；被抽查构件中，每种焊缝按数量各抽查5％，总抽查处不应少于5处。 检验方法：观察检查。
天津钢结构旁站监理细则

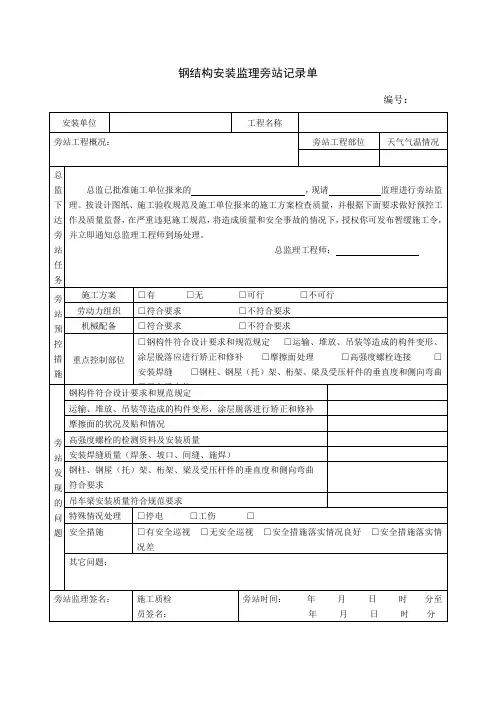

钢结构安装工程施工质量旁站监理检查细则 (试行 2002.4.1) (一)检查依据 1.《钢结构工程施工质量验收规范》 GB 50205-2001 2.《钢结构设计规范》 GBJ 17-88 3.《冷弯薄壁型钢结构技术规范》 GBJ 18-87 4.《碳素结构钢》 GB 700-88 5.《低合金高强度结构钢》 GB/T 1591-94 6.《建筑钢结构焊接规程》 JGJ 81-91 7.《高层民用建筑钢结构技术规程》 JGJ 99-98 8.《钢结构高强度螺栓连接设计、施工及验收规程》 JGJ 82-91 9.《网架结构设计与施工规程》 JGJ 7-91 10.中国工程建设推荐性标准《门式钢架轻型房屋钢结构技术规程》 CECS 102：98 11.《建设工程监理规范》 GB 50319-2000 12．《建筑工程施工质量验收统一标准》 GB 50300-2001 13.经施工图审查批准的施工图设计文件; 14.建设工程承包合同文件、委托监理合同文件； 15.经批准的施工组织设计、监理规划和监理实施细则; (二)适用范围 本检查细则适用于对工业与民用建筑和一般构筑物的单层、多层、高层钢结构安装工程施工以及轻型钢结构和网架结构安装工程施工的旁站监理检查工作。 超高层及有特殊要求的钢结构工程还应执行专门的规定,按有关规范和设计要求进行旁站监理检查。 (三)主要检查内容：
1.旁站监理前对相关情况的审查：钢结构安装工程施工旁站监理前相关情况检查填写津监(钢)-01表 (1)施工、设计等建设参与各方的资质条件； (2)施工、设计等建设参与各方的施工现场负责人； (3)施工单位技术负责人、质量检查员资质条件； (4)分包单位资质及负责人； (5)焊工合格证、有效期限、施焊条件、发放单位； (6)安装、验收及土建施工用的测量仪器定期鉴定情况; (7)基础验收情况； (8)设计对连接材料、焊缝无损探伤和吊装的要求； (9)焊接材料、高强度螺栓等连接质量证明书、试验报告和外观检查； (10)钢构件和连接材料贮运条件； (11)钢构件出厂合格证和设计要求作强度试验的构件试验报告； (12)钢柱等主要构件标记齐全； (13)高强度螺栓连接摩擦面抗滑移系数厂家试验报告和安装前复验报告； (14)高强度螺栓连接预拉力或扭矩系数复验报告； (15)高强度螺栓表面硬度检查报告； (16)网架球节点试验报告； (17)首次采用的钢材和焊接材料的焊接工艺评定报告； (18)施工交底； (19)工序交接手续； (20)安装方案； 上述工作由施工单位自检后在施工前24h向监理单位提交旁站申请书；监理单位进行审查，并将审查结果通知施工单位。若符合要求，总监理工程师指定监理人员并签署意见。 2.旁站监理时检查的主要内容：构安装工程施工旁站监理日记填写津监(钢)-02表
表号:GQL-ES20 焊缝外观质量检查原始记录本 第册共册项目名称： 标段： 开始时间：年月日结束时间：年月日施工单位：（盖章）监理单位：（盖章）
说明 1、本记录本共100页，不得撕毁、缺页，严禁不合规定的涂改。按 照施工的时间顺序填写，不得补记。 2、本表分别对应系统表格ES20《焊缝外观质量检查记录表》。 3、有监理旁站时，检查完后监理当场签名，没有监理旁站时，在监 理栏划上“／”。 4、施工原始数据实时填写在记录本上，严禁在草稿纸上先记录再转 抄记录本上。 5、根据本记录本的数据可以直接出具电脑打印的检测报告，检测报 告上要注明数据在记录本的位置。 6、将数据录入系统计算后，如发现现场检测结果不合格时，应在原 始记录的下一行注明“作废”、“重做”、“追加”、“返工处理”等处理情况，并说明整改、重做的序号。 7、本记录本作为竣工资料移交归档，永久保存。
焊缝外观质量检查记录表 表号：GQL-ES20 工程名称港珠澳大桥主体工程桥梁工程CB05-G1 标钢主梁及索塔钢结构制作工程部件编号报验日期 序号项目简图质量要求（mm）实测结果 1 咬边 △ △ 横、纵向受拉对接焊缝不允许 横向受压对接焊缝Δ≤0.3 主要角焊缝Δ≤0.5 其它焊缝Δ≤1.0 2 气孔 对接焊缝不允许 主要角焊缝直径小于1.0 每m不多于3个， 其间距不小于20 ㎜ 其它焊缝直径小于1.5 3 焊脚尺寸主要角焊缝K ＋２ ０;其他角焊缝Ｋ ＋２ －１，手弧焊全长10%范围内允许K ＋３ －１ 4 焊波 h≤2 （任意25mm范围内） 5 余高 (对接) b≤15时，h≤3； 15＜b≤25时，h≤4； b＞25时，h≤4b/25 单面焊接的横向对接焊缝背面余高h≤2 6 余高铲磨 (对接) △△Δ１≤ 0.5 Δ２≤ 0.3 表面粗糙度Ra50μm 7 裂纹、未熔合、未填满、焊瘤结论 备注 检查人员日期监理工程师日期
目录 第一章、概述 (02) 第二章、准备工作 (02) 第一节、构件运输 (02) 第二节、构件的堆放 (03) 第三节、定位轴线、水准点的复测 (03) 第四节、构件的标注 (04) 第五节、起重机械 (04) 第六节、吊装前对构件的保护 (04) 第三章、吊装方法 (05) 第一节、钢柱吊装 (05) 第二节、钢梁吊装 (07) 第四章、测量校正 (08) 第五章、检查和验收 (10) 第六章、安全技术要点 (12)
钢结构吊装方案 第一章、概述 近年来钢结构建筑在我国得到了蓬勃的发展，体现了钢结构在建筑方面的综合效益，从一般钢结构发展到高层和超高层结构，大跨度空间钢结构—网壳、网架、桁架、悬索等，张力膜结构，我公司从轻钢结构开始，现已向高层及大跨度空间体系发展。 钢结构工程质量的好坏，除材料合格，制作精度高外，还要依靠合理的安装工艺，目前钢结构安装方法主要有：机械安装、土法安装、土机结合安装、顶升安装、提升安装、滑移安装三大类，钢结构从材料采购、制作、安装到成品，对不同的结构都有不同的要求，就安装方法而言，根据工程质量优良、安全生产、保证工期、成本低廉、文明施工方面因素结合各个工程的不同特点制定最佳安装工艺及吊装方法。 对本工程钢结构安装的主要构件有钢柱、屋面梁、吊车梁及支撑杆件、柱间支撑、水平支撑、檩条、墙梁等。 第二章、准备工作 第一节、构件的运输
(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。 (2)、对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。 (3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。 ⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。 (5)、次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。 (6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。 第二节、构件的堆放 (1)、构件堆放场地应平整，场基坚实，无杂草，无积水。 (2)、构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件（支撑、檩条、墙梁等）不宜超过1m，重型和大型主要构件采用单层堆放，对平面刚度差的构件如桁架，一般采用竖立堆放，每堆一般为5榀组合，每榀之间应放垫木。 (3)、每堆构件与构件之间，应留出一定的距离（一般为2m）。 (4)、如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。 (5)、构件编号宜放置在两端醒目处，以便于吊装时构件的查找。 第三节、定位轴线及水准点的复测 (1)、对基础施工单位或建设单位提供的定位轴线，应会同建设单位、监理
钢结构工程监理旁站要点 钢结构工程监理旁站依据是：钢结构工程施工质量验收规范GB50205-2001中的全部规范规定项目： 一、钢结构工程监理旁站范围： （一）原材料及成品进场旁站检测； （二）钢结构焊接工程旁站检验； （三）紧固件连接工程旁站检验； （四）钢构件组装工程旁站检验； （五）钢构件预拼装工程旁站检验； （六）单层钢结构安装工程旁站检验； （七）钢网架结构安装工程旁站检验； （八）钢结构涂装工程旁站检验； 二、钢结构工程监理旁站要点： （一）原材料及成品现场旁站检验要点： 1、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。 2、要严格检验质量合格证明文件、中文标志及检验报告及复试报告。 3、检验钢型的规格尺寸及允许偏差是否符合产品标准要求。 4、外观检查钢材是否锈蚀、麻点和划痕等缺陷。 5、钢材的厚度及允许偏差是否符合产品标准要求。 （二）焊接材料旁站检验要点 1、焊接材料的品种、规格、性能等是否符合现行国家产品标准和设计要求，并要检查焊接材料的质量合格证明文件、中文标志及检验报告等。 2、钢结构采用的焊接材料应进行抽样复试，复验的结果应符合现行国家产品标准和设计要求。 3、焊条外观不应有药皮脱落、焊芯生锈等缺陷、焊剂不应受潮结块。 （三）连接用紧固标准件、旁站检验要点： 1、钢结构连接用高强度六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架
用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、
锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。 2、检查产品的质量合格证明文件、中文标志及检验报告及检查抽样复验报告。 3、高强度螺栓连接副，应按包装箱配套供货，要检验包装箱上标明的批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染脏物。螺纹不应损伤。 （四）焊接球施工旁站要求： 1、焊接球及制造焊接球所采用的原材料，其品种、规格、性能等是否符合现行国家产品标准和设计要求。 2、要检验产品质量合格证明文件、中文标志及检验报告。 3、焊接球焊缝应进行无损检验，其质量应符合设计要求。 4、焊接球每一规格按数量抽查5%，且不应少于3个，进行超声波探伤检验，并要有检验复试报告。 （五）螺栓球施工旁站要点： 1、螺栓球及制造螺栓球节点所采用的原材料，其品种、规格、性能等是否符合现行国家产品标准和设计要求。 2、检查产品质量合格证明文件、中文标志及检验报告。 3、螺栓不得有过烧、裂纹及褶皱。每种规格抽查5%，且不少于5只，用10倍放大镜观察和表面探伤。 4、螺栓球螺纹尺寸应符合现行国家标准。 5、螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差，应符合规范规定。 （六）封板、锥头和套筒施工旁站要点： 1、封板、锥头和套筒及制造所采用的原材料其品种、规格、性能等是否符合现行国家产品标准和设计要求。 2、检查产品质量合格证明文件、中文标志及检验报告。
旁站监理细则 (一)检查依据 1.《钢结构工程施工质量验收规范》 GB 50205-2001 2.《钢结构设计规范》 GBJ 17-88 3.《冷弯薄壁型钢结构技术规范》 GBJ 18-87 4.《碳素结构钢》 GB 700-88 5.《低合金高强度结构钢》 GB/T 1591-94 6.《建筑钢结构焊接规程》 JGJ 81-91 7.《高层民用建筑钢结构技术规程》 JGJ 99-98 8.《钢结构高强度螺栓连接设计、施工及验收规程》 JGJ 82-91 9.《网架结构设计与施工规程》 JGJ 7-91 10.中国工程建设推荐性标准《门式钢架轻型房屋钢结构技术规程》 CECS 102：98 11.《建设工程监理规范》 GB 50319-2000 12．《建筑工程施工质量验收统一标准》 GB 50300-2001 13.经施工图审查批准的施工图设计文件; 14.建设工程承包合同文件、委托监理合同文件； 15.经批准的施工组织设计、监理规划和监理实施细则; (二)适用范围 本检查细则适用于对工业与民用建筑和一般构筑物的单层、多层、高层钢结构安装工程施工以及轻型钢结构和网架结构安装工程施工的旁站监理检查工作。 超高层及有特殊要求的钢结构工程还应执行专门的规定,按有关规范和设计要求进行旁站监理检查。
(三)主要检查内容： 1.旁站监理前对相关情况的审查：钢结构安装工程施工旁站监理前相关情况检查填写津监(钢)-01表 (1)施工、设计等建设参与各方的资质条件； (2)施工、设计等建设参与各方的施工现场负责人； (3)施工单位技术负责人、质量检查员资质条件； (4)分包单位资质及负责人； (5)焊工合格证、有效期限、施焊条件、发放单位； (6)安装、验收及土建施工用的测量仪器定期鉴定情况; (7)基础验收情况； (8)设计对连接材料、焊缝无损探伤和吊装的要求； (9)焊接材料、高强度螺栓等连接质量证明书、试验报告和外观检查； (10)钢构件和连接材料贮运条件； (11)钢构件出厂合格证和设计要求作强度试验的构件试验报告； (12)钢柱等主要构件标记齐全； (13)高强度螺栓连接摩擦面抗滑移系数厂家试验报告和安装前复验报告； (14)高强度螺栓连接预拉力或扭矩系数复验报告； (15)高强度螺栓表面硬度检查报告； (16)网架球节点试验报告； (17)首次采用的钢材和焊接材料的焊接工艺评定报告； (18)施工交底； (19)工序交接手续； (20)安装方案； 上述工作由施工单位自检后在施工前24h向监理单位提交旁站申请书；监理单位进行审查，并将审查结果通知施工单位。若符合要求，总监理工程师指定监理人员并签署意见。

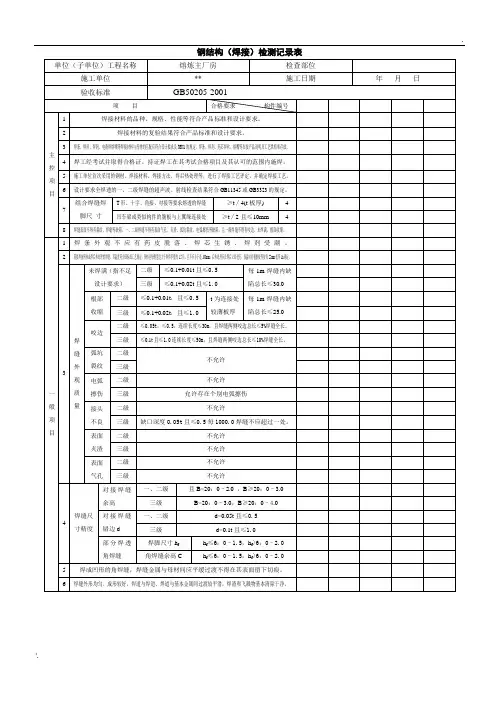

SG—T059 钢结构工程焊缝外观质量检查记录 工程名称分项工程名称 施工单位 项目 负责人专业工 长 班组长 检查项 目 检查部位 焊缝尺寸（㎜）焊缝外观质量 检查评 定结果 焊工姓 名 或证号设计或规范 规定值 实测值 设计或规范 要求 检查情况 钢板对接焊缝 余高c 一级B<20 0～3 3 2 1. 5 1 1. 6 应符合规范 5.2.6条、 5.2.11条要求 无裂纹、气 孔夹渣等 缺陷，焊缝 外形均匀， 成型好 合格 钢板对接焊缝一级t=10 1.0.0.应符合规范无裂纹、气 合格
注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录。 四川省建设厅制
SG—T059填写说明 一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊 缝质量检查记录。幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。 二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表。 三、填写示范以钢柱为例，实际当中，工程由哪种构件，就按哪种构件出现的焊 缝检查记录。 四、焊缝的外形尺寸和表面质量应按规范第5.2.6条和附表A表A.0.1、表A.0.2、 表A.0.3等规定进行控制。 五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。 六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤 检验。 七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。 八、焊缝尺寸检查用焊缝量规。 九、一般项目其检查结果应有80%及以上的检查（值）符合规范要求，且最大值不 应超过其允许差值的1.2倍，方可判定合格。 十、本表一式两份，施工单位、建设单位各存一份。
浙建监A6 旁 站监理记录 工程名称：衢州市长河翻板闸门有限公司“厂房、生产车间、钢棚、门卫”工程编号：A6—施工单位：衢州安广环境建设有限公司 旁站监理的部位或工序：8-23/A-N 轴钢结构吊装 旁站监理开始时间：2017年12月15日下午2点50分旁站监理结束时间：2017年12月15日下午4点45分 旁站的关键部位、关键工序的施工情况： 1.厂房钢结构吊装由罗邦钢构安装公司负责安装。 2.现场安装负责人xxx，项目部专职安全员xxx进行指挥监护。 3.安装人员人数：6 人，汽车吊 1 台，满足施工要求。。 4.施工员人数：3 人位，满足施工要求。 5.现场安全设施满足施工要求，各项物资准备齐全 监理工作情况、发现问题和处理情况： 1.审核同意钢结构工程吊装施工方案、应急预案，核对罗邦钢构吊装安装单位资质、安全生产许 可证，质保资料齐全，符合要求。 2.检查钢结构吊装工三级安全教育及安全技术交底实施情，符合要求。 3.检查钢结构吊装工持证上岗情况，人证对应一致，符合要求。 4.监督钢结构吊装施工过程符合施工组织设计中的安全技术措施求要情况，符合要求。 5.检查主要施工部位、作业点、危险区挂设安全警示牌情况，符合要求。 6.检查结构吊装工系安全带和佩戴安全帽情况，符合要求。 7.检查现场配备专用灭火器材和设备情况，符合要求 发现问题：吊装作业未划定危险区域，无挂设明显安全标志，未将吊装作业区封闭 处理情况：及时通知带班人员及安全员，并签发监理工程师通知单责令施工方进行整改。 旁站监理人员：（签字） 日期： 备注：砼方量：C25，84m3。 试块编号：标养C25171209004 本表一式一份，签字后项目监理机构保存。
起重机的焊缝探伤 焊接检测 1. 对焊缝的要求： 根据原水电部SD160—85《水利电力建设用起重机技术条件》和GB6067—85《起重机械 安全规程》要求如下： 1.1 所有的焊缝不得有漏焊及烧穿现象。 1.2 重要的焊缝不得有裂纹、未溶合等缺陷。焊缝必须符合GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》和GB986—88《埋弧焊焊缝坡口的基本形式 和尺寸》的规定。 1.3 钢结构的焊缝质量检验分为3级，各级检验项目、数量和方法参照表7.1、表7.2、及表7.3。 1.4 凡重要承载构件的对接焊缝采用表7.1中的1级标准进行检验。 2. 焊缝的分类(对应表7.1的1、2、3) 2.1 一类焊缝 a. 各承载结构的板材、型材、管材的工厂对接焊缝； b. 主臂、副臂、主撑臂、副撑臂各弦杆与其连接件、铸钢管的对接焊缝； c. 各拉索(主、副臂拉索、扳起拉索及防倾翻拉索)中的连接零(部)件的直接传力焊缝 ； d. 门架各梁、柱间的翼缘板对接焊缝，腹板间的对接焊缝； e. 机台主梁、后梁、后横梁全部焊缝，副梁、副梁间的翼缘板、腹板对接焊缝，主臂
及扳起架支承上的焊缝，尾部搬起滑轮支承板焊缝； f. 扳起架：据轴处的对接焊缝，滑轮轴支承件焊缝，与扳起拉索连接的耳板焊缝； g.工作图上注明的一级焊缝。 2.2 二类焊缝 a. 门架、机台各承载梁间的角焊缝； b. 主、副臂、主、副撑臂中除一级焊缝及梯子等附件焊缝外的全部焊缝； c. 回转支承针轮支架(除筋板外)的焊缝； d. 各重要受力构件的角焊缝。 e.工作图注明的二级焊缝。 2.3 三类焊缝 附属构件的焊缝，承载构件上不属于一二类焊缝的其它焊缝。 3. 焊缝检验分类 3.1 焊缝的外观检测 a. 塔机解体时“无损探伤检测”中的焊缝外观检测； b. 塔机未解体时“常规检测”的焊缝外观检查。 3.2 焊缝的无损探伤检测(解体时检测) a. 射线探伤 b. 超声波探伤 c. 磁粉控伤 4. “无损探伤”中的焊缝外观检测 4.1 检测方法 外观检测即用肉眼或低倍数(小于10倍) 放大镜检查焊缝是否有可见缺陷，如表面气孔
水利水电工程 表5.1.2 焊缝外观质量检查表 分部工程名称崇礼四季旅游度假小 镇项目1#水池开挖及 筑坝工程 单元工程名 称 安装部位降、排水系统工程安装内容张家口市第一建筑工程有 限公司 安装单位开/完工日 期 年月日~年月日 项次检验项目 允许偏差（mm） 检验记录合格优良 主控项目1 裂纹不允许无裂纹 2 表面夹渣 一、二类焊缝不允许，三类焊缝深不 大于0.1δ，长不大于0.3δ，且不大 于10 无表面夹渣3 咬边 钢管 一类、二类焊缝：深不大于0.5； 三类焊缝：深不大于1 咬边深度： 0.3-0.5，连续 长度：最大 60mm，累计长 度：9%全长焊 缝 钢 闸 门 一、二类焊缝：深不超过0.5，连续 咬边长度不大于焊缝总长度的10%， 且不大于100；两侧咬边累计长度不 大于该焊缝总长度的15%；角焊缝不 大于20%； 三类焊缝：深不大于1； 4 表面气孔 钢 管 一、二类焊缝不允许，三类 焊缝：每米范围内允许直径 小于1.5的气孔5个，间距不 小于20 不允 许 表面无气孔 钢 闸 门 一类焊缝不允许，二类焊 缝：直径不大于1.00mm气 孔每米范围内允许3个间距 不小于20；三类焊缝：直径 不大于1.5mm气孔每米范 围内允许5个，间距不小于 20 5 未焊满 一、二类焊缝：不允许 三类焊缝：深不大于0.2+0.02δ且不大于1， 每100mm焊缝内欠缺总长不大于25 焊满
一般项目 1 焊缝 余高 △h √手工焊 一、二类/三类(仅钢闸门)焊缝: δ≤12 △h=（0~1.5）/（0~2） 12＜δ≤25 △h=（0~2.5）/（0~3） 25＜δ≤50 △h=（0~3）/（0~4） Δ＞50△h=（0~4）/（0~5） △h=2.0~2. 5 自动焊（0~4）/（0~5） 盖过坡口2~4， 过渡平缓 2 对接 焊缝 宽度 △b 手工焊 盖过每边坡口宽度1~2.5，且平缓过 渡 自动焊盖过每边坡口宽度2~7，且平缓过渡 3 飞溅 不允许（高强钢、不锈钢此项作为主 控项目） 基本清除干 净 4 电弧擦伤 不允许（高强钢、不锈钢此项作为主 控项目） 5 焊瘤不允许无焊瘤 6 角焊 缝焊 脚高K 手工焊K＜12，△K=0~2；K≥12，△K=0~3 自动焊K＜12，△K=0~2；K≥12，△K=0~3 7 端部转角连续绕角施焊 检查意见： 主控项目共项，其中合格项，优良项，合格率%，优良率%。一般项目共项，其中合格项，优良项，合格率 %，优良率 %。 测量人 年月日安装单 位评定 人 年月日 监理工程师 年月日 注1：δ-板厚，单位：mm。 注2：手工焊是指焊条电弧焊、CO2半自动气保焊、自保护药芯自动焊以及手工TIG焊等。而自动焊是指埋弧自动焊、MAG自动焊、MIG自动焊等。
管道焊接及焊缝外观检查记录表 工程名称新疆天业（集团）有限公司100万吨/年合成气制乙二醇 一期工程60万吨/年乙二醇循项目 单元名称 1#循环水站（404A CWR） 施焊日期2018.03.31-04.05 坡口形式V预热温度/ 焊接方式氩电联焊焊条型号J427焊丝型号TG30 焊口编号规格 mm 材质 坡口内外 清理范围 （㎜） 钝边 (mm) 坡口 角度 (°) 间隙 (mm) 内壁错 边量 （㎜） 螺旋焊 道间距 (mm) 表面缺陷外观 合格 情况 抽查 结果 抽查人 签字 气孔夹渣 咬边 （㎜） 未焊透 （㎜） 余高 （㎜） 1# Φ1220*12 Q235B 30 0.9 58 2-4 0.1 / 无无0 0 0.2 Ⅱ合格2# Φ1220*12 Q235B 30 0.6 57 2-4 0.2 / 无无0 0 0.3 Ⅱ合格3# Φ1220*12 Q235B 30 0.8 60 2-4 0.1 / 无无0 0 0.2 Ⅱ合格4# Φ1220*12 Q235B 30 0.7 60 2-4 0.1 / 无无0 0 0.2 Ⅱ合格5# Φ1220*12 Q235B 30 0.9 58 2-4 0.2 / 无无0 0 0.2 Ⅱ合格6# Φ1220*12 Q235B 30 0.6 59 2-4 0.1 / 无无0 0 0.1 Ⅱ合格7# Φ1220*12 Q235B 30 0.9 61 2-4 0.2 / 无无0 0 0.2 Ⅱ合格8# Φ1220*12 Q235B 30 0.7 64 2-4 0.2 / 无无0 0 0.3 Ⅱ合格9# Φ1220*12 Q235B 30 0.9 65 2-4 0.1 / 无无0 0 0.2 Ⅱ合格10# Φ1220*12 Q235B 30 0.6 55 2-4 0.2 / 无无0 0 0.2 Ⅱ合格11# Φ1220*12 Q235B 30 1.0 59 2-4 0.2 / 无无0 0 0.1 Ⅱ合格12# Φ1220*12 Q235B 30 0.6 56 2-4 0.1 / 无无0 0 0.1 Ⅱ合格13# Φ1220*12 Q235B 30 0.8 57 2-4 0.2 / 无无0 0 0.2 Ⅱ合格14# Φ1220*12 Q235B 30 0.7 61 2-4 0.1 / 无无0 0 0.2 Ⅱ合格
焊缝外观质量检查记录表GB50205－2001
说明 本表适用于二、三焊缝外观质量检查。 1.T型接头、十字结构、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应 小于t/4；设计有疲劳验算要求的吊车梁和类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。焊脚尺寸的允许偏差为0～4mm。 检查数量：资料全数检查；同类焊缝抽查10％，且不应少于3条。 检验方法：观察检查，用焊缝量规抽查测量。 2.焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、 电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。 检验方法：每批同类构件抽查10％，且不应少于3件；被抽查构件终，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处。 检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。 3.二级、三级焊缝外观质量标准引符合GB50205-2001附录A中表A.0.1的规定。三级对 接焊缝应按二级焊缝标准进行外观质量检验。 检查数量：每批同类构件抽查10％，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处。 检验方法：观察检查或使用放大镜、焊缝量规和钢尺检查。 4.焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表 面留下切痕。 检查数量：每批同类构件抽查10％，且不应少于3件。 检验方法：观察检查。 5.焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基体金属间过渡较平滑， 焊渣和飞溅物基本清除干净。 检查数量：每批同类构件抽查10％，且不应少于3件；被抽查构件中，每种焊缝按数量各抽查5％，总抽查处不应少于5处。 检验方法：观察检查。
管道焊缝外观检查记录 单位工程名称：次高压天然气管线工程编号11053S 安装位置北环路-三前路Φ159 序号焊口号 有无表 面缺陷 咬边情况 焊缝余高（mm）焊缝宽度（mm） 外观质 量情况 预热温度 （℃） 焊接日期备注咬边深度 （mm） 咬边长度 （mm） 1BM-HC-B+100-001 无0 0 1.5 1 1.5 0.5 8 12 9 8 合格2011.12.15 2BM-HC-B+000-006 无00 0.6 1 0.6 0.6 9 8 8 8 合格2011.12.15 3BM-HC-B+000-008 无00 1 0.6 1 0.6 8 9 12 9 合格2011.12.15 4BM-HC-B+500-004 无00 0.6 0.5 0.6 0.6 12 11 11 10 合格2011.12.15 5BM-HC-B+500-005 无00 0.5 1.5 0.6 0.5 11 10 8 11 合格2011.12.15 6BM-HC-B+500-008 无00 1.5 0.6 0.5 1.5 8 8 8 8 合格2011.12.15 7BM-HC-B+500-009 无00 1.5 0.6 1.5 0.5 9 8 9 9 合格2011.12.15 8BM-HC-B+500-010 无00 1 0.6 1.5 1.5 10 9 10 8 合格2011.12.15 9BM-HC-B+600-003 无00 1 0.5 1 1.5 9 10 11 9 合格2011.12.15 10BM-HC-B+600-006 无00 0.6 1.5 0.6 1 9 11 8 10 合格2011.12.16 11BM-HC-B+600-007 无00 0.5 0.6 0.5 0.6 11 8 9 9 合格2011.12.16 12BM-HC-B+600-009 无00 1 0.6 0.6 0.5 12 9 10 9 合格2011.12.16 施工班（组）长： 年月日施工单位质量检查员： 年月日 施工单位技术负责人： 年月日 现场监理： 年月日
