大学计算机基础实验报告1

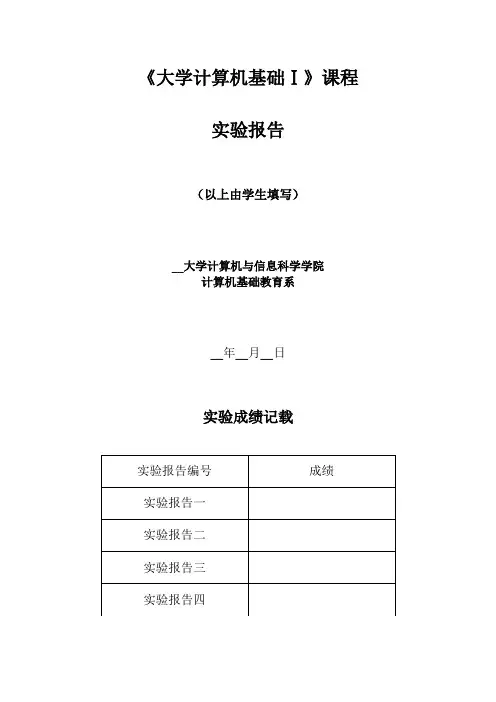

《大学计算机基础Ⅰ》课程
实验报告手册
（以上由学生填写）
实验教师（签字）
西南大学计算机与信息科学学院
计算机基础教育系
年月日
一、实验说明
本课程实验分为一般性实验（验证和简单设计）和综合性实验（课程设计）两部分。从第3周开始参考实验任务书（本报告中的五部分）完成每周规定的实验，并根据进度按要求认真填写本实验报告中的六、七部分，此实验报告将作为实验成绩评定的依据之一。
本课程实验从开课学期第3周开始实习，每周2学时，16周结束，共28学时。除统一安排的时间外，学生还可根据自己的实际适当安排课余时间上机。上机内容参见本报告中的“五、实验任务书”部分。
二、实验目的
通过本实验，让学生掌握计算机的基本操作和基本技能，能够学会知识的运用与积累，能够
举一反三，具备一定的独立解决问题的能力和信心，培养学生熟练地使用常用软件的能力及严肃认真的科学作风，为今后的学习和工作打下良好的基础。
三、实验要求
1、每次实验课将考勤，并作为实验成绩的重要依据。
2、每次实验前学生必须充分准备每次的实验内容，以保证每次上机实验的效果。实验过程中必须独立完成。
3、学期结束时，每位同学应将自己的《实验报告》交各专业班长或学习委员，由班长或学习委员以专业为单位、按学号从小到大排列好统一交给实验指导老师，否则无实验成绩。
四、实验报告要求
一共要求填写3个阶段性实验报告、1个综合性实验报告和1份学期总结，与每份实验报告对应产生的电子文档交由实验老师指定的位置，该电子文档也将作为实验成绩评定的依据之一。
五、实验任务书
教材：《大学计算机基础》第五版高等教育出版社
实验参考书：《大学计算机基础实践教程》高等教育出版社
实验一：指法练习、汉字录入
实验目的：
1．掌握鼠标和键盘的使用及正确的操作
指法。
2．掌握微型计算机的打开和关闭操作
3．熟悉键盘指法和文字录入
4．了解中英文切换，全半角的切换
实验任务：
1．参见实验参考书中的实验1-1-1中的
[任务1]（7页）
2．参见实验参考书中的实验1-1-1中的
[任务3]（7页）
实验二：Windows的基本操作和文件管理操作实验目的：
1．掌握Windows的基本知识和基本操作2．掌握“Windows资源管理器”和“我的
电脑”的使用
实验任务：
1．参见实验参考书中的实验1-2-1中的全
部任务（14页）
2．参见实验参考书中的实验1-2-2中的全
部任务（18页）
实验三：控制面板与任务管理器的使用
实验目的：
计算机科学与技术系 实验报告 专业名称计算机科学与技术 课程名称计算机组成原理 项目名称基本运算器实验 班级 学号 姓名 同组人员无 实验日期 2016.5.17
一、实验目的与要求 (一) 实验目的： (1) 了解运算器的组成结构。 (2) 掌握运算器的工作原理。 (二) 实验要求： （1）实验之前，应认真准备，写出实验步骤和具体设计内容，否则实验效率会特别低，一次实验时间根本无法完成实验内容，即使基本作对了，也很难说懂得了些什么重要教学内容。 （2）应在实验前掌握所有控制信号的作用，写出实验预习报告并带入实验室。 （3）实验过程中，应认真进行实验操作，既不要因为粗心造成短路等事故而破坏设备，又要仔细思考实验有关内容，把自己想不明白的问题通过实验理解清楚。 二、实验逻辑原理图与分析 2.1 画实验逻辑原理图 xxxxxxxxxx xxxxxxxxxx 多路开关 判零 A=xx LOG=xx SHF=xx ART=xx 进位 B=xx & &
2.2 逻辑原理图分析 1)运算器内部含有三个独立运算部件，分别为算术、逻辑和移位运算部件，要 处理的数据存于暂存器A和暂存器B，三个部件同时接受来自A 和B 的数据（有些处理器体系结构把移位运算器放于算术和逻辑运算部件之前，如ARM）。 2)各部件对操作数进行何种运算由控制信号S3…S0和CN 来决定，任何时候， 多路选择开关只选择三部件中一个部件的结果作为ALU 的输出。如果是影响进位的运算，还将置进位标志FC，在运算结果输出前，置ALU 零标志。 ALU 中所有模块集成在一片CPLD 中。 三、数据通路图及分析 1、逻辑运算
计算机组成原理课程实验报告 9.3 运算器组成实验 姓名：曾国江 学号： 系别：计算机工程学院 班级：网络工程1班 指导老师： 完成时间： 评语： 得分：
9.3运算器组成实验 一、实验目的 1．熟悉双端口通用寄存器堆的读写操作。 2．熟悉简单运算器的数据传送通路。 3．验证运算器74LS181的算术逻辑功能。 4．按给定数据，完成指定的算术、逻辑运算。 二、实验电路 ALU-BUS# DBUS7 DBUS0 Cn# C 三态门（244） 三态门（244）ALU（181） ALU（181） S3S2S1S0M A7A6A5A4F7F6F5F4 F3F2F1F0B3B2B1B0 Cn+4 Cn Cn Cn+4 LDDR2T2 T2 LDDR1LDRi T3 SW-BUS# DR1（273） DR2（273） 双端口通用寄存器堆RF （ispLSI1016） RD1RD0RS1RS0WR1WR0 数据开关(SW7-SW0)数据显示灯 A3A2A1A0B7B6B5B4 图3.1 运算器实验电路 LDRi T3A B 三态门 R S -B U S # 图3.1示出了本实验所用的运算器数据通路图。参与运算的数据首先通过实验台操作板上的八个二进制数据开关SW7-SW0来设置，然后输入到双端口通用寄存器堆RF 中。
RF(U30)由一个ispLSI1016实现，功能上相当于四个8位通用寄存器，用于保存参与运算的数据，运算后的结果也要送到RF中保存。双端口寄存器堆模块的控制信号中，RS1、RS0用于选择从B端口（右端口）读出的通用寄存器，RD1、RD0用于选择从A端口（左端口）读出的通用寄存器。而WR1、WR0用于选择写入的通用寄存器。LDRi是写入控制信号，当LDRi＝1时，数据总线DBUS上的数据在T3写入由WR1、WR0指定的通用寄存器。RF的A、B端口分别与操作数暂存器DR1、DR2相连；另外，RF的B端口通过一个三态门连接到数据总线DBUS上，因而RF中的数据可以直接通过B端口送到DBUS 上。 DR1和DR2各由1片74LS273构成，用于暂存参与运算的数据。DR1接ALU的A输入端口，DR2接ALU的B输入端口。ALU由两片74LS181构成，ALU的输出通过一个三态门（74LS244）发送到数据总线DBUS上。 实验台上的八个发光二极管DBUS7-DBUS0显示灯接在DBUS上，可以显示输入数据或运算结果。另有一个指示灯C显示运算器进位标志信号状态。 图中尾巴上带粗短线标记的信号都是控制信号，其中S3、S2、S1、S0、M、Cn#、LDDR1、LDDR2、ALU_BUS#、SW_BUS#、LDRi、RS1、RS0、RD1、RD0、WR1、WR0都是电位信号，在本次实验中用拨动开关K0—K15来模拟；T2、T3为时序脉冲信号，印制板上已连接到实验台的时序电路。实验中进行单拍操作，每次只产生一组T1、T2、T3、T4时序脉冲，需将实验台上的DP、DB开关进行正确设置。将DP开关置1，DB开关置0，每按一次QD 按钮，则顺序产生T1、T2、T3、T4一组单脉冲。 三、实验设备 1.TEC-5计算机组成实验系统1台 2.逻辑测试笔一支（在TEC-5实验台上） 3.双踪示波器一台（公用） 4.万用表一只（公用） 四、实验任务 1、按图3.1所示，将运算器模块与实验台操作板上的线路进行连接。由于运 算器模块内部的连线已由印制板连好，故接线任务仅仅是完成数据开关、控制信号
实验报告 、实验名称 运算器实验—算术逻辑运算实验 、实验目的 1、了解运算器的组成原理。 2、掌握运算器的工作原理。 3、掌握简单运算器的数据传送通路。 4、验证运算功能发生器( 74LS181)的组合功能 三、实验设备 TDN-CM++ 计算机组成原理教学实验系统一套，导线若干四、实验原理 实验中所用的运算器数据通路如图1-1 所示。其中两片74LSl81以串行方式构成8 位字长的ALU，ALU 的输出经过一个三态门(74LS245)和数据总线相连。三态门由ALU-R 控制，控制运算器运算的结果能否送往总线，低电平有效。为实现双操作数的运算，ALU 的两个数据输入端分别由二个锁存器DR1、DR2 (由74LS273实现)锁存数据。要将数据总线上的数据锁存到DRl、DR2 中，锁存器的控制端LDDR1 和DDR2必须为高电平，同时由T4 脉冲到来。 数据开关“( INPUT DEVICE")用来给出参与运算的数据，经过三态 (74LS245) 后送入数据总线，三态门由SW—B控制，低电平有效。数据显示灯“( BUS UNIT") 已和数据总线相连，用来显示数据总线上的内容。 图中已将用户需要连接的控制信号用圆圈标明(其他实验相同，不再说明)，其中除T4 为脉冲信号外，其它均为电平信号。由于实验电路中的时序信号均已连至“W／R UNIT ”的相应时序信号引出端，因此，在进行实验时，只需将“W ／R UNIT"的T4接至“ STATE UNIT ”的微动开关KK2 的输入端，按动微动开关，即可获得实验所需的单脉冲。 ALU 运算所需的电平控制信号S3、S2、S1、S0 、Cn、M、LDDRl、 LDDR2 、ALU-B 、SW-B均由“ SWITCH UNIT ”中的二进制数据开关来模拟，其中Cn、ALU —B、SW 一 B 为低电平有效LDDR1 、LDDR2 为高电平有效。 对单总线数据通路，需要分时共享总线，每一时刻只能由一组数据送往总线。
实验一运算器部件实验报告 班级姓名学号日期 一、实验目的 ●熟悉与深入理解4位运算器芯片Am2901的功能和内部组成，运行中要求 使用的控制信号及其各自的控制作用。 ●熟悉与深入理解用4片4位的运算器芯片构成16位的运算器部件的具体方 案，各数据位信号、各控制位信号的连接关系。 ●熟悉与深入理解用2片GAL20v8芯片解决ALU最低位的进位输入信号和 最高、最低位的移位输入信号、实现4位的标志位寄存器的方案，理解为什么这些功能不能在运算器芯片之内实现而要到芯片之外另外处理。 ●明确教学计算机的运算器部件，使用总计24位的控制信号就完全确定了它 的全部运算与处理功能，脱机运算器实验中可以通过24位的微型开关提供这些控制信号。 二、实验说明 脱机运算器实验，是指让运算器从教学计算机整机中脱离出来，此时，它的全部控制与操作均需通过24位的微型开关来完成，通过开关、按键控制教学机的运算器完成指定的运算功能，并通过指示灯观察运算结果。 三、实验要求 1、实验之前认真预习，写出预习报告，包括操作步骤，实验过程所用数据和运行结果等 2、实验过程当中，要仔细进行，防止损坏设备，分析可能遇到的各种现象，判断结果是否正确，记录运行结果 3、实验之后，认真写出实验报告，包括对遇到的各种现象的分析，实验步骤和实验结果，自己在这次实验的心得体会与收获。 四、实验所使用到的控制信号 AM2901所用的控制信号
1、将教学机设置为单步、16位、脱机状态下，即把教学机左下方的5个控制开关置为1XX00。 2、按一下RESET按键，进行初始化。 3、按照指定功能给出控制信号和数据信息，观察各信号指示灯状态。 4、按压START键，给出脉冲信号，观察各信号灯状态。 六、实验内容 1、下表中所列操作在教学机上进行运算器脱机实验。并将结果填入表中。 运算器功能所用到的控制信号
计算机组成原理实验报告 一、实验1 Quartus H的使用 一．实验目的 掌握Quartus H的基本使用方法。 了解74 1 38(3：8)译码器、74244、74273的功能。 利用Quartus H 验证74138 (3: 8)译码器、74244、74273 的功能。 二．实验任务 熟悉Quartus H中的管理项目、输入原理图以及仿真的设计方法与流程。新建项目，利用原理编辑方式输入74138、74244、74273的功能特性，依照其功能表分别进行仿真，验证这三种期间的功能。 三．74138、74244、74273的原理图与仿真图 1.74138 的原理图与仿真图 74244的原理图与仿真图 1.
实验2运算器组成实验 一、 实验目的 1. 掌握算术逻辑运算单元（ALU 的工作原理。 2. 熟悉简单运算器的数据传送通路。 3. 验证4位运算器（74181）的组合功能。 4. 按给定数据，完成几种指定的算术和逻辑运算。 二、 实验电路 附录中的图示出了本实验所用的运算器数据通路图。 8位字长的ALU 由2 片74181构成。2片74273构成两个操作数寄存器 DR1和DR2用来保存参 与运算的数据。DR1接ALU 的A 数据输入端口，DR2接 ALU 的B 数据输入端 口，ALU 的数据输出通过三态门74244发送到数据总线BUS7-BUS 上。参与 运算的数据可通过一个三态门74244输入到数据总线上，并可送到DR1或 DR2 暂存。 图中尾巴上带粗短线标记的信号都是控制信号。除了 T4是脉冲信号外，其 4. 74273的原理图与仿真图、
他均为电位信号。nCO, nALU-BUS nSW-BU鈞为低电平有效。 三、实验任务按所示实验电路，输入原理图，建立.bdf 文件。 四. 实验原理图及仿真图 ，然后利用ALU的直通功能，检查DR1 DR2中是否保存了所置的数。 其实验原理图如下： 波形图如下： 实验 3 半导体存储器原理实验 （一）、实验目的 （1）熟悉静态随机存储器RAM和只读存储器ROM勺工作特性和使用方法； （2）熟悉半导体存储器存储和读出数据的过程； （3）了解使用半导体存储器电路时的定时要求。 （二）、实验要求 利用Quartus H器件库提供的参数化存储单元，设计一个由128X8 位的RAM和128X8位的ROM勾成的存储器系统。请设计有关逻辑电路，要求仿真通过，并设计波形文件，验证该存储器系统的存储与读出。 （三）、实验原理图与仿真图 ram内所存储的数据： rom 内所存储的数据： 仿真图如下： （四）心得体会 本次试验中，我们应该熟练掌握Quartus H软件的使用方法；熟悉静态随机存储器RAM和只读存储器RO啲工作特性和使用方法；熟悉半导体存储器存
