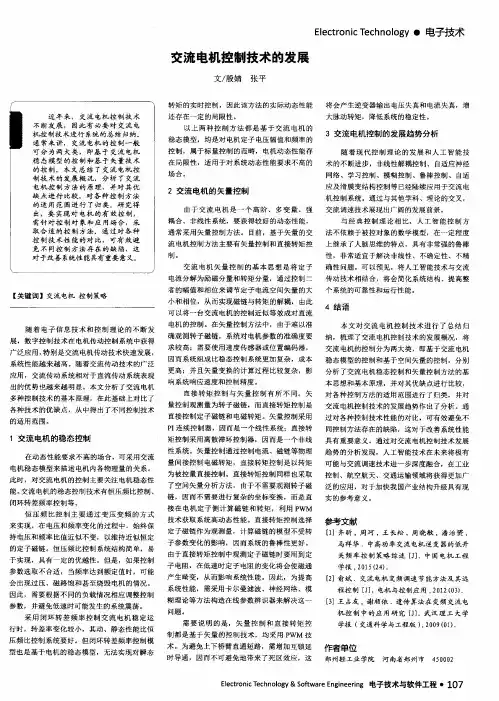

交流电机控制技术作图题交流电机控制技术的发展与展望引言与直流电机相比，交流电动机是多变量，强耦和的非线形系统，要实现良好的转矩控制非常困难。20世纪70年代德国工程师F.Blaschke首先提出异步电动机矢量控制理论来解决交流电机转矩控制问题。1985年，德国的Depenbrock教授提出了异步电动机直接转矩控制方法。近年来，矢量控制和直接转矩控制技术不断发展，且有各自不同的应用领域。随着现代控制理论和电子技术的发展，各种控制方法和器件不断出现。
矢量控制技术的现状与展望
矢量控制新技术
磁通的快速控制：在直接磁场定向矢量控制异步电动机变频调速系统中，利用磁链预测值进行磁通快速控制的方法。
参数辨识和调节器自整定：基于模型参考自适应算法的一惯性系统及二惯性系统转动惯量参数的辨识方法。
非线性自抗扰控制器：在异步电动机系统的动态方程中，用自抗扰控制器取代经典PID控制器进行控制。
矩阵式变换器：一种适用于矩阵式变换器驱动异步电动机调速系统的组合控制策略，同时实现了矩阵式变换器的空间矢量调制和异步电动机的直接磁场定向矢量控制。
矢量控制技术的发展
矢量采用高速电动机控制专用DSP、嵌入式实时软件操作系统，开发更实用的转子磁场定向方法和精确的磁通观测器，使变频器获得高起动转矩、高过载能力，将是未来矢量控制技术的重要发展方向。无速度传感器的交流异步电动机驱动系统和永磁电动机驱动系统控
制也是开发热点之一。永磁电动机驱动系统由于它的高效、高功率因数、高可靠性而得到越来越多的关注。无刷电动机的无位置传感器控制和正弦波电流控制，在应用方面已趋成熟。开关磁阻电动机在许多领域应用也取得了很多进展。
直接转矩控制技术的现状与展望
直接转矩控制新技术
直接转矩无差拍控制是基于离散化直接转矩控制系统提出来的一种控制方法。无差拍控制可以在一个控制周期内，完全消除定子磁链模值和电磁转矩的动、静态误差，消除由于使用滞环比较器产生的转矩脉动，使电机可以运行在极低速下，扩大了调速范围。
转矩(磁链)跟踪预测控制方法认为磁链模值已经被准确控制或只发生缓慢地变化，没有考虑磁链模值的控制问题。对磁链和转矩都进行了预测跟踪控制，控制效果明显优于单纯的转矩跟踪预测控制。
直接解耦控制(DDe)有两种方法，一种是预测直接解耦控制
(P-DDC)，另一种是使用PI调节器的直接解耦控制(PI-DDC)。PI-DDC 控制方法具有很好的动、静态特性，能够在很大程度上消除转矩脉动，即使在极低速条件下，转矩脉动也非常小。
PI调节器控制是使用PI调节器输出定子电压矢量的直接转矩控制技术，其中磁链调节器AψR和转矩调节器ATR都使用PI调节器，通过两个PI调节器给出相应定子电压分量，提高控制系统对参数变化的鲁棒性，同时也减少了控制算法的计算量。
间接转矩控制是通过计算相邻控制周期的磁链增量来决定定子电压空间矢量，并且在保证磁链轨迹为圆形的条件下，对电磁转矩进行控制。
直接转矩控制的发展方向
随着现代科学技术的不断发展，直接转矩控制技术必将有所突破。一是交流调速向高频化方向发展，进一步提高控制性能，消除脉动，其中空间矢量脉宽调制(SVPWM)和软关断技术又是重点。二是与智能控制相结合，使交流调速系统的性能有一个根本的提高，这是直接转矩控制的未来。
先进控制理论在电机控制中的应用
模糊控制和神经网络控制
模糊控制是根据人工控制规则组织控制规则决策表，采用人类思维中模糊量、控制量，由模糊推理导出。典型应用如：用于电机速度控制的模糊控制器；模糊逻辑在电机模型及参数辨识中的应用；基于模糊逻辑的异步电动机效率优化控制；基于模糊逻辑的智能逆变器等。
神经网络控制是人脑神经系统的某种简化抽象和模拟，由大量的简单的神经元互相连接形成的高度复杂的非线性系网络系统，具有逼近任意非线性函数的功能、高容错性、多输入输出特性，易用于多变量系统的控制。
鲁棒控制和自抗扰控制器
鲁棒控制是针对时间域或频率域来说的，一般假设过程动态特性的信息和它的变化范围。算法不需要精确的过程模型，但需要离线辨识。近年来，在多电机协调控制中有重要的应用。
自抗扰控制器利用非线性结构克服经典PID的缺陷，抵消和估计出异步电动机高阶、非线性、强耦合的多变量系统中，同步旋转坐标系中定子电压方程存在的非线性耦合作用，使电机定子电流的转矩分量与励磁分量的相互影响，主要用于异步电动机的非线性控制。
复合控制
也可以将上述几种控制方法组合起来使用，如神经网络与内模复合控制；模糊与变结构控制，在滑模变结构控制系统中用模糊控制取代Bang-Bang控制；滑模、模糊、神经网络的复合控制；自调整模糊滑模变结构控制和自适应模糊神经网路滑模变结构控制等。
电机控制相关技术的发展
电机控制器电路集成化
目前用于电机控制的集成电路可分为三大类：电机控制专用集
成电路(ASIC)、专门为电机控制设计的MCU和DSP。电路集成有两个途径，一是将电动机控制器和中等电流功率MOSFET集成在一个芯片上。二是将硬件和程序基础结构放在一个模块里，如数字式智能电机控制模块，它集单片机数字化控制、键盘操作、LED显示电路于一身，通过设定可实现垒压起动、软起动、斜坡起动、阶跃起动，限流起动、限压起动、节能运行并可实现软停车。另外，把微处理器、微控制器和数字信号处理器的能力集中于一块芯片上，能解决大多数工程问题。对于少数需要大量并行处理的电机控制，可以采用专用的控制芯片，如FPGA或ASIC芯片。
电机控制微控制器的应用
MCU侧重于I/O接口的数量和可编程存储器的大小，非常适用
于有大量的I/O操作的场合，应用于一些精度要求不高的电机控制系统中。
浅谈计算机控制技术及应用 摘要：随着科学技术的发展，人们越来越多的用计算机来实现控制。近年来，计算机技术、自动控制技术、检测与传感器技术、CRT显示技术、通信与网络技术和微电子技术的高速发展，给计算机控制技术带来了巨大的发展。然而，设计一个性能好的计算机控制系统是非常重要的。计算机控制系统主要由硬件和软件两大部分组成，一个完整的控制系统还需要考虑系统的抗干扰性能，系统的抗干扰性能力是关系到整个系统可靠运行的关键。 关键词：计算机控制技术、系统、应用 Chat computer control technology and its application Abstract：With the development of science and technology, more and more people use computers to achieve control. In recent years, computer technology, automation technology, detection and sensor technology, CRT display technology, communications and network technology and the rapid development of microelectronic technology, a computer control technology has brought great development. However, the design of a computer control system for good performance is very important. Computer control system is mainly composed of two major components of hardware and software, a complete control system also need to consider the anti-interference performance of the system, the system is related to the anti-jamming capabilities and reliable operation of the system key. Key words：computer control technology、system、apply 正文： 一、计算机控制技术的概述 1、计算机控制的概念 （1）开环控制系统 若系统的输出量对系统的控制作用没有影响，则称该系统为开环控制系统。在开环 控制系统中，既不需要对系统的输出量进行测量，也不需要将它反馈到输入端与输入量 进行比较。 （2）闭环控制系统 凡是系统的输出信号对控制作用能有直接影响的系统都叫作闭环控制系统，即闭环 系统是一个反馈系统。闭环控制系统中系统的稳定性是一个重要问题。
交流电机控制技术I I课程期末试卷A卷标准答案 LELE was finally revised on the morning of December 16, 2020
交流电机控制技术I复习题A 一、判断题 1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。（） 2. 恒磁通变频调速协调控制原则是U/f为常数（） 3. 异步电动机矢量控制中，MT坐标系的电磁量是直流量。（） 4. 在矢量控制中以定子A轴为参考轴的坐标系是dq坐标系。（） 5. 交交变频器输出电压频率与输入电网电压的频率相同。（） 6. 交-交变频器的最大输出频率是50Hz。（） 7. 规则采样法的采样区间是等宽的（） 8. 串联二极管的电流型逆变器换流中的尖峰电压出现在二极管换流时刻（） 9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（） 10. 交直交变频器是直接变频器。（） 二、选择题 从（A）、（B）、（C）、（D）中选择正确的答案，填入下面各题的（）中：1. 变频技术中正弦脉冲宽度调制的英文缩写是（） A．PIC B. IPM C. SPWM D. GTR 2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（）。 A.定子电流 B.定子电压 C. 电源频率 D. 电机转速
3. 由D触发器构建的环形分配器，如果在任意时刻都有2个Q端输出1，则可得到宽（）的六路脉冲输出。 A.120° B. 180° C. 150° D. 不确定 4. 对变频器调速系统的调试工作应遵循先（）的一般规律。 A、先空载、后轻载、再重载 B、先轻载、后空载、再重载 C、先重载、后轻载、再空载 D、先轻载、后重载、再空载 5. 120°导电型的三相桥式逆变电路的换流是在（）之间进行的。 A. 相邻相的上桥臂或者下桥臂 B. 相邻相的上下桥臂 C. 同一相的上下桥臂 D. 不确定桥臂 6. 电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（）状态。 A. 空载 B.逆变 C.截止 D.无法确定 7.变频调速系统控制单元通过（）得到控制脉冲的高低电平。 A. 锁相环 B. 比较器 C. 函数发生器 D. 极性鉴别器 8.电流型变频器带动异步电动机可以四象限运行，如果运行在第2象限则逆变器处于（）状态。 A. 电动 B. 逆变 C. 整流 D. 截止 9. 交交变频器工作时，正、反两组变流器交替工作。如果输出电压电流相位差大于90°，说明电动机工作在（）状态。 A. 电动 B. 制动 C.空载 D.额定 10. 在变频调速中，若在额定频率以上调时，当频率上调时，电压 （）。 A、上调 B、下降 C、不变 D、不一定
目录 第1章交流电机PLC控制工艺流程分析 (1) 1.1交流电机PLC控制过程描述 (1) 1.2交流电机PLC控制过程工艺分析 (1) 第2章交流电机PLC控制系统总体方案设计 (5) 2.1系统硬件组成 (5) 2.2控制方法分析 (5) 第3章交流电机PLC控制系统梯形图程序设计 (6) 3.1交流电机PLC控制系统程序流程图设计6 3.2 交流电机PLC控制系统程序设计思路 (11) 3.3 交流电机PLC控制系统控制过程 (11) 第4章交流电机PLC控制系统调试及结果分析 12 4.1 PLC控制工作过程的细节分析 (12) 4.2 交流电机PLC控制系统优点 (12) 课程设计心得 (13) 参考文献 (14) 附录.............................................................................................. 错误！未定义书签。
第1章交流电机PLC控制工艺流程分析 1.1交流电机PLC控制过程描述 PLC在三相异步电动机控制中的应用，与传统的继电器控制相比具有速度快，可靠性高，灵活性强，功能完善等优点。长期以来，PLC始终处于自动化领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用，它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。本文设计了三相异步电动机的PLC控制电路，实现三相异步电动机的星三角启动、正反转点动、连续、定时等控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点，可作为高校学生学习PLC的控制技术的参考，也可作为工业电机的自动控制电路。 1.2交流电机PLC控制过程工艺分析 三相异步电动机接通电源，使电机的转子从静止状态到转子以一定速度稳定运行的过程称为电动机的起动过程。起动方法有直接起动和降压起动两种。 1.直接起动直接起动又称为全压起动，起动时，将电机的额定电压通过刀开关或接触器直接接到电动机的定子绕组上进行起动。直接起动最简单，不需附加的起动设备，起动时间短。只要电网容量允许，应尽量采用直接起动。但这种起动方法起动电流大，一般只允许小功率的三相异步电动机进行直接起动；对大功率的三相异步电动机，应采取降压起动，以限制起动电流。 2.降压起动通过起动设备将电机的额定电压降低后加到电动机的定子绕组上，以限制电机的起动电流，待电机的转速上升到稳定值时，再使定子绕组承受全压，从而使电机在额定电压下稳定运行，这种起动方法称为降压起动。 由于起动转矩与电源电压的平方成正比，所以当定子端电压下降时，起动转矩大大减小。这说明降压起动适用于起动转矩要求不高的场合，如果电机必须采用降压起动，则应轻载或空载起动。常用的降压起动方法有Y-△降压起动、自耦变压器降压起动、延边三角形减压启动、定子串电阻或电抗启动等。 此PLC控制系统选用大容量笼型异步电动机，这里用Y-△降压起动。 Y-△降压起动适用于电动机正常运行时接法为三角形的三相异步电动机。电
微型计算机控制技术大作业 设计题目：基于热敏电阻的数字温度计 院系：计算机科学与信息工程学院 学生姓名：丁宏盟 学号：201103010029 专业班级：计算机科学与技术(嵌入式方向)11-1 指导教师：赵凯 2014.06.07
目录 1、概述 (1) 2、设计要求 (1) 3、课程设计目的： (2) 4、性能指标： (2) 5、原理框图 (2) 6.1热敏电阻温度转换原理 (3) 6.2 热敏电阻仿真电路图： (4) 6.3 热敏电阻程序代码： (4) 7、实验总结及心得体会 (10) 6、参考文献 (11)
基于热敏电阻的数字温度计 1、概述 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。目前温度计按测使用的温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法：1，利用物体热胀冷缩原理制成的温度计2，利用热电效应技术制成的温度检测元件3，利用热阻效应技术制成的温度计4，利用热辐射原理制成的高温计5，利用声学原理进行温度测量本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号通过OP07放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。 2、设计要求 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来： ●测量温度范围?50℃～110℃。 ●精度误差小于0.5℃。 ●LED数码直读显示。 本题目使用铂热电阻PT100，其阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 采用2.55mA的电流源对PT100进行供电，然后用运算放大器LM324搭建的同相放大电路将其电压信号放大10倍后输入到AD0804中。利用电阻变化率0.385Ω/℃的特性，计算出当前温度值。
计算机控制技术课后习题答案 第一章绪论 1.计算机控制系统的控制过程可归纳为以下三个步骤：P2 (1)实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入 (2)实时决策：对采集到的被控量进行分析和处理，并按预定的控制规律，决定将 要采取的控制策略。 (3)实时控制：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。 2 .计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。P3 答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。 （2）方块图如下图1.1所示： 图1.1 计算机控制系统的组成框图 作用：①工业控制机软件由系统软件、支持软件和应用软件组成。其中系统软件 包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基 础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序； ②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。 ③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。 3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计 算机控制系统中要考虑实时性？P2 (1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做 出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并 作相应操作的方式。 (2)在计算机控制系统中要考虑实时性，因为根据工业生产过程出现的事件能够保 持多长的时间；该事件要求计算机在多长的时间以内必须作出反应，否则，将对
《计算机控制技术》2009级期末考查大作业 系别：电子电气工程系 班级：09级电气（2）班 姓名： 学号： 指导教师：梁绒香
目录 一、PID算法的设计及分析 (2) 1.1 PID控制算法简介 (2) 1.2基于MATLAB仿真被控对象 (3) 二、大林算法 (5) 2.1大林算法简介 (5) 2.2确定期望闭环传递函数 (6) 2.3 基于MATLAB仿真被控对象 (7) 3.1 Smith算法简介 (9) 3.2 数字Smith预估控制系统 (10) 3.3采用Matlab系统仿真 (11) 四、PID算法、大林算法、数字Smith预估控制算法三种算法比较 (12) 五、参考文献 (14)
基于MATLAB 的电炉温度控制算法比较及仿真研究 一、PID 算法的设计及分析 1.1 PID 控制算法简介 PID 调节是连续系统中技术最成熟的、应用最广泛的一种控制算方法。它结构灵活，不仅可以用常规的PID 调节，而且可以根据系统的要求，采用各种PID 的变型，如PI 、PD 控制及改进的PID 控制等。它具有许多特点，如不需要求出数学模型、控制效果好等，特别是在微机控制系统中，对于时间常数比较大的被控制对象来说，数字PID 完全可以代替模拟PID 调节器，应用更加灵活，使用性更强。所以该系统采用PID 控制算法。系统的结构框图如图1-1所示： 图1-1 系统结构框图 具有一阶惯性纯滞后特性的电阻炉系统，其数学模型可表示为： 1()1s Ke G s T s τ-= + （1-1） 在PID 调节中，比例控制能迅速反应误差，从而减小误差，但比例控制不能消除稳态误差，p K 的加大，会引起系统的不稳定；积分
第1章概述 ............................................................... 1-2第2章计算机控制系统的理论基础 ........................................... 2-1第3章数字控制器的设计与实现 ............................................. 3-1第4章控制系统中的计算机及其接口技术 ..................................... 4-1第5章计算机控制系统中的过程通道 ......................................... 5-1第6章控制系统的可靠性与抗干扰技术 ....................................... 6-1第7章控制系统的组态软件 ................................................. 7-1第8章 DCS集散控制系统.................................................... 8-1第9章计算机控制系统的解决方案 ........................................... 9-1第10章计算机控制技术在简单过程控制中的应用 ............................. 10-1第11章计算机控制技术在流程工业自动化中的应用 ........................... 11-1
《计算机控制技术与系统》课程 思考题与习题 第一章绪论 简述计算机控制技术发展史。 简述计算机控制系统的类型、结构和特点。 计算机控制与常规控制主要不同点在哪里 典型计算机控制系统有哪几部分组成，画出方框图。 什么叫做动态系统 对计算机控制系统的基本要求是什么 简述调节系统与跟踪系统（随动系统）的特点。 典型计算机集成制造系统（CIMS）有哪四个功能系统和两个支持系统 第二章过程通道 采样定理对于采样周期的选取有什么意义 写出采样过程的数学描述形式。 影响采样周期选择的因素主要有哪些 多路采样装置的主要作用是什么，常用采样器包括哪些 过程通道的采样周期T是否越小越好，为什么 A转换的工作方式主要有哪几种，简述其原理。 2.7A/D转换的工作方式主要有哪几种，简述其原理。 简述模入通道结构与各组成部分功能。 简述过程通道的类型和基本功能。 简述开关量通道的基本构成形式和主要作用。 简述开关量通道的抗干扰措施有哪些。 模出通道的类型主要有哪几种，各有什么特点 保持器在过程通道中的作用是什么，举例分析。 某热工过程有16点温度信号，变化范围: 150--850 C, 采用微机监测。
求解问题： 1、 若经A/D 转换后的数字量每个脉冲对应的实际温度小于等于 C , 则A/D 分辨率至少为多少才能保证该精度 2、写出A/D 转换后的数字量与被测点实际温度间关系式。 3、该处理方式零点迁移量为多少 第三章 理论基础 求下图示离散系统脉冲传递函数G(z) 已知采样系统如下图所示，求下图示离散系统脉冲传递函数G(z)和当闭环系统稳定时K 的取值范围。 分析下图所示采样系统，当采样周期T=1，开环增益K=5时的稳定性。 给定传递函数 1 10+s K ，试以10倍的转角频率为近似的截止频率m ω，求满足采样定理的采样频率s ω和采样周期T 。 证明离散系统脉冲响应的z 变换即为离散系统传递函数。 设离散系统结构如下图所示，图中D(z)为数字PID 调节器，其差分方程为 )]2()1(2)([)()]1()([)(-+--++--=k e k e k e K k e K k e k e K k u d i p
宁波大学答题纸 （20 12 —20 13 学年第 1 学期） 课号： 103Z01A07 课程名称：计算机控制技术改卷教师： 学号：姓名：得分： 大作业（二） 下图为氧化炉对象，工艺要求氧化炉内的反应温度恒定，一般通过氧化炉的氨气和氧气比恒定来实现，但氨管压力波动会影响氨气流量变化，空气含氧量会随环境发生变化。被控量为氧化炉温度，调节量为氨气管道阀门。 绪论 在硝酸铵生产过程中，氨氧化炉是关键设备。其工艺流程：氨气和空气混合气体进入氧化炉，在铂金触煤的作用下进行氧化反应，生成所需要的一氧化氮，这是一个多种参数相互制约的复杂过程，工艺控制指标的好坏关系到生产能否稳定运行，生产效益以及设备安全问题。 氨氧化法制硝酸是硝酸生产中比较普遍的方法，氨气和空气混合气体经静化后，进入氧化炉，在铂金网的作用下，在绝压0．45 MPa，温度850℃的条件下，将氨氧化成一氧化氮气体，影响氧化反应过程的因素有氨的体积分数，压力，氧化率，反应温度，混合气流量，铂网活性等，氧化率是氧化反应的指标，但目前没有有效的检测手段。在一定条件下，氧化率正比于反应温度，而氨气是氧化反应的主要成分，反应的温度取决于气体中氨的体积分数，而氨的体积分数又无法测量，只有氧化炉温度能间接反应出氧化率。为了获得更高的氧化率，氧化炉温度与氨的体积分数均控制在极值，而炉温超到1100℃会烧毁价值昂贵的铂金网，氨的体积分数超过14％会引起恶性爆炸事故毁坏生产设备，必需加设联锁保护系统，氧化炉温度及氨空比是最关键的控制参数，对仪表精度要求极高。因此氨氧化反应对氧化炉内的氨空流量比和炉温的要求非常严格，所以，氨空比与炉温的实时检测与稳定控制是氧化炉控制的关键。
第1章概述.................................................................................................................................... 1-2第2章计算机控制系统的理论基础.......................................................................................... 2-1第3章数字控制器的设计与实现.............................................................................................. 3-1第4章控制系统中的计算机及其接口技术.............................................................................. 4-1第5章计算机控制系统中的过程通道...................................................................................... 5-1第6章控制系统的可靠性与抗干扰技术.................................................................................. 6-1第7章控制系统的组态软件....................................................................................................... 7-1第8章DCS集散控制系统.......................................................................................................... 8-1第9章计算机控制系统的解决方案.......................................................................................... 9-1第10章计算机控制技术在简单过程控制中的应用............................................................ 10-1第11章计算机控制技术在流程工业自动化中的应用 ....................................................... 11-1
第一章 1．计算机系统由哪些部分组成？并画出方框图。 解： 若将自动控制系统中控制器的功能用计算机或数字控制装置来实现，就构成了计算机控制系统，其基本框图如图1-1所示。因此，简单说来，计算机控制系统就是由各种各样的计算机参与控制的一类系统。 图1-1 计算机控制系统基本原理图 在计算机控制系统中，控制规律是用软件实现的，计算机执行预定的控制程序就能实现对被控参数的控制。控制器与执行机构之间是DA转换器，负责将数字信号转换成模拟信号；AD转换器则相反将传感器采集的模拟信号，转换成数字信号送给控制器。 2．计算机控制系统是怎样分类的？按功能和控制规律可分为几类？ 解： 计算机控制系统与其所控制的对象、采取的控制方法密切相关。因此，计算机控制系统的分类方法很多，可以按照系统的功能、控制规律或控制方式等进行分类。 按功能及结构分类：操作指导控制系统、直接数字控制系统、监督控制系统、集散控制系统、现场总线控制系统、工业以太网控制系统、综合自动化系统。 按照控制规律分类：程序和顺序控制、比例积分微分控制(简称PID控制)、最少拍控制、复杂规律的控制、智能控制。 3．计算机控制系统的主要特点有哪些？ 解： 主要有以下特点： 1．数字模拟混合的系统。在连续控制系统中，各处的信号是连续模拟信号。而在计算机控制系统中，除仍有连续模拟信号外，还有离散信号、数字信号等多种信号。因此，计算机控制系统是模拟和数字的混合系统。 2．灵活方便、适应性强。一般的模拟控制系统中，控制规律是由硬件电路实现的，控制规律越复杂，所需要的模拟电路往往越多，如果要改变控制规律，一般就必须更改硬件电路。而在计算机控制系统中，控制规律是由软件实现的，计算机执行预定的控制程序就能实现对被控参数的控制，需要改变控制规律时，一般不对硬件电路作改动，只要改变控制程序就可以了。 3．可实现复杂控制规律。计算机具有丰富的指令系统和很强的逻辑判断功能，能够实现模拟电路不能实现的复杂控制规律。 4．离散控制。在连续控制系统中，给定值与反馈值的比较是连续进行的，控制器对产生的偏差也是连续调节的。而在计算机控制系统中，计算机每隔一定时间间隔，向A/D转换器发出启动转换信号，并对连续信号进行采样获得离散时间信号，经过计算机处理后，产生的控制时间信号通过D/A将离散信号转换成连续时间信号输出，作用于被控对象。因此，计算机控制系统并不是连续控制的，而是离散控制的。

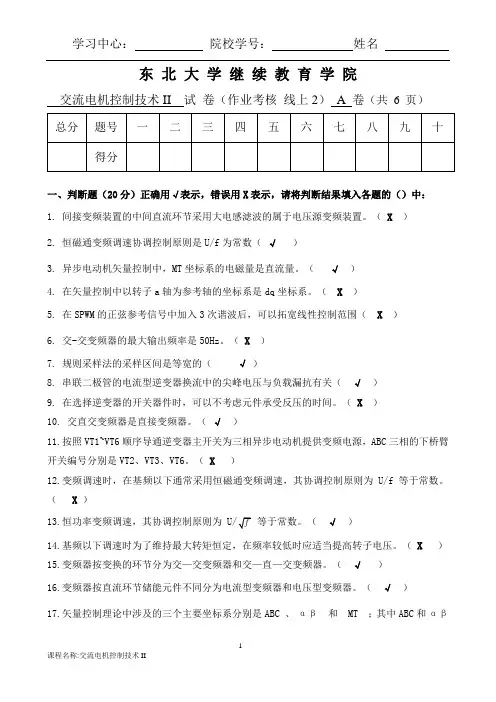

东北大学继续教育学院 交流电机控制技术II 试卷（作业考核线上2）A 卷（共6 页） 一、判断题（20分）正确用√表示，错误用X表示，请将判断结果填入各题的（）中： 1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。（X） 2. 恒磁通变频调速协调控制原则是U/f为常数（√） 3. 异步电动机矢量控制中，MT坐标系的电磁量是直流量。（√） 4. 在矢量控制中以转子a轴为参考轴的坐标系是dq坐标系。（X） 5. 在SPWM的正弦参考信号中加入3次谐波后，可以拓宽线性控制范围（X） 6. 交-交变频器的最大输出频率是50Hz。（X） 7. 规则采样法的采样区间是等宽的（√） 8. 串联二极管的电流型逆变器换流中的尖峰电压与负载漏抗有关（√） 9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（X） 10. 交直交变频器是直接变频器。（√） 11.按照VT1~VT6顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC三相的下桥臂开关编号分别是VT2、VT3、VT6。（X） 12.变频调速时，在基频以下通常采用恒磁通变频调速，其协调控制原则为U/f等于常数。（X） 等于常数。（√） 13.恒功率变频调速，其协调控制原则为 14.基频以下调速时为了维持最大转矩恒定，在频率较低时应适当提高转子电压。（X） 15.变频器按变换的环节分为交—交变频器和交—直—交变频器。（√） 16.变频器按直流环节储能元件不同分为电流型变频器和电压型变频器。（√） 17.矢量控制理论中涉及的三个主要坐标系分别是ABC 、αβ 和 MT ；其中ABC和αβ
